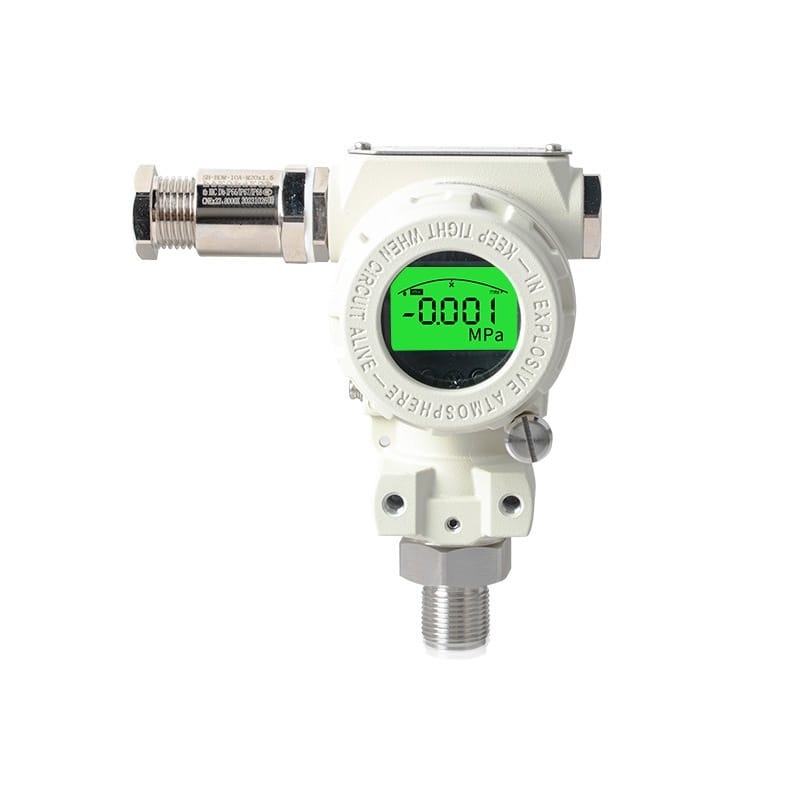

美控带显示气体甲烷乙炔氢气2088榔头型压力传感器防爆压力变送器
品牌：MEACON（杭州美控）
核心特点

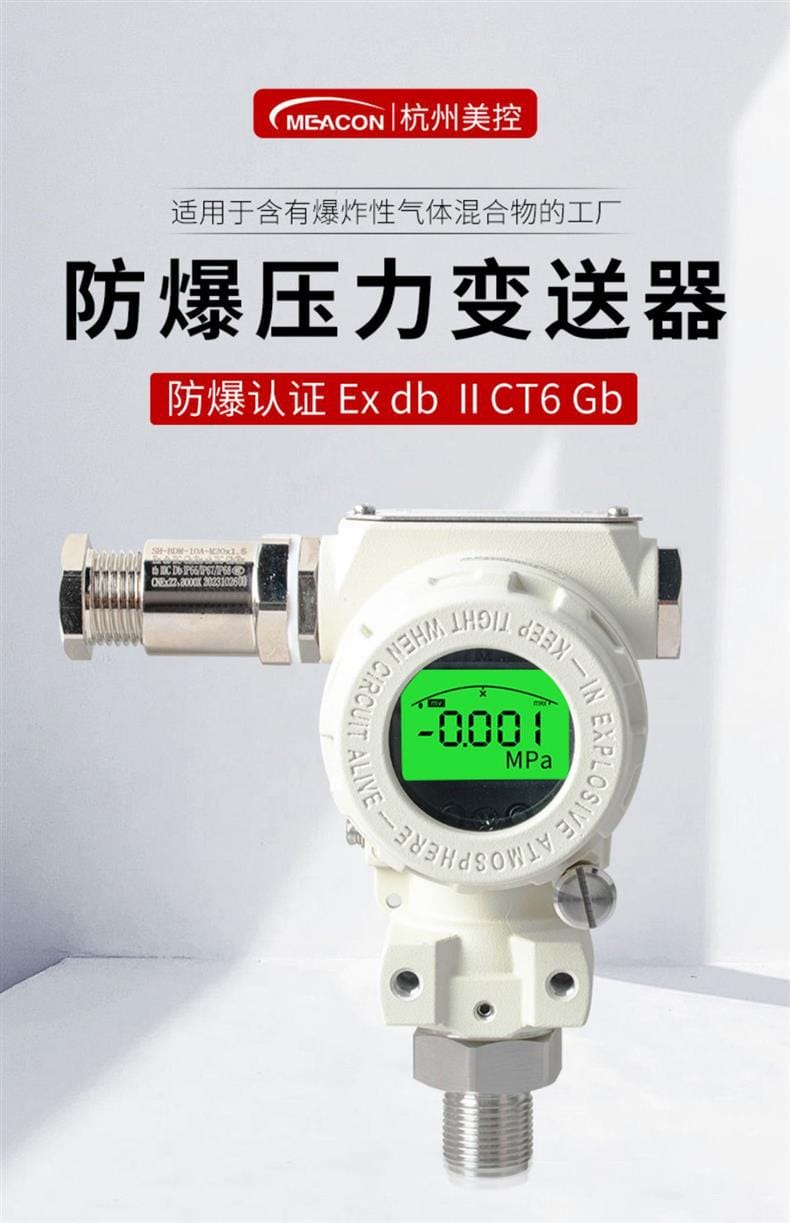

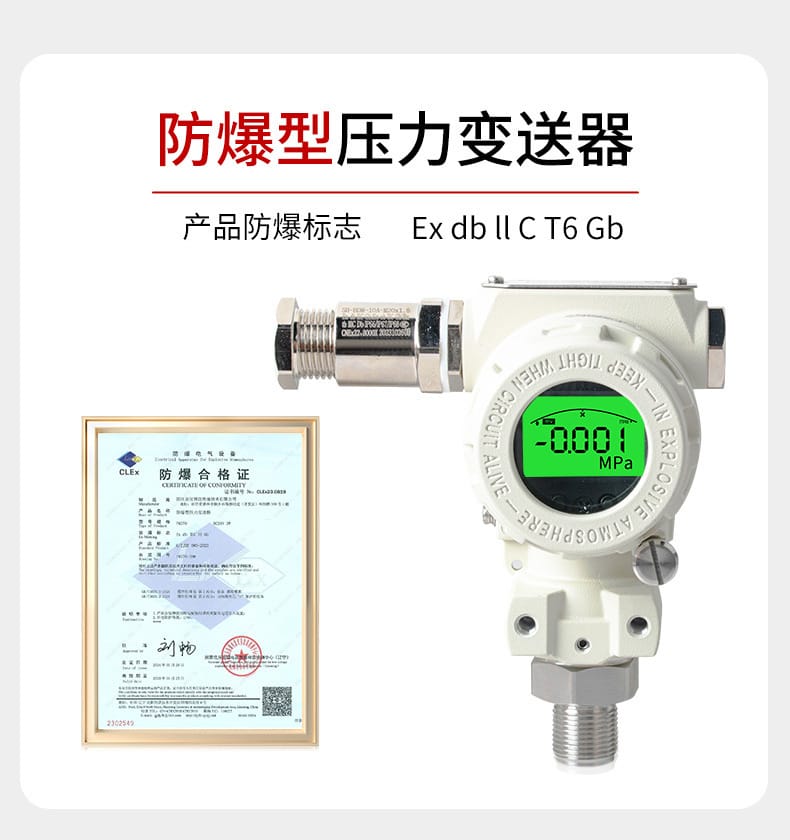

- 防爆设计：通过国家权威防爆认证，标志为 Ex db II C T6 Gb，适用于含有爆炸性气体混合物的危险场所。

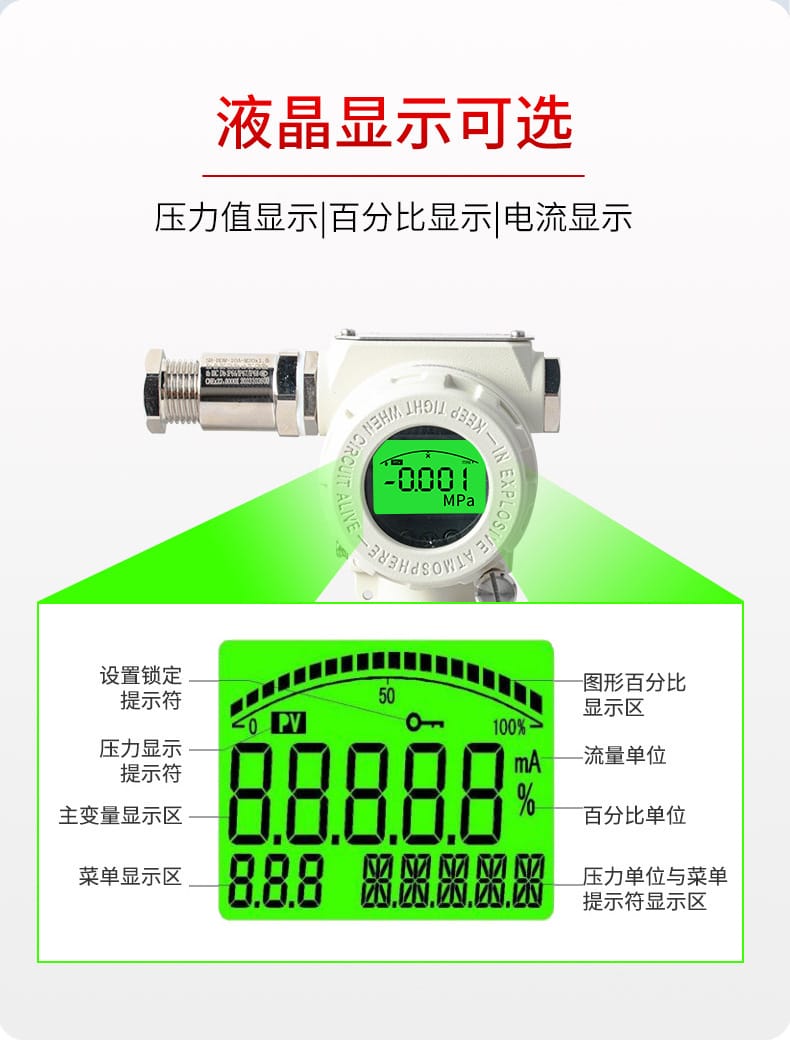

- 高清显示：配备LCD液晶显示屏，支持压力值、百分比、电流多模式显示，读数直观清晰。

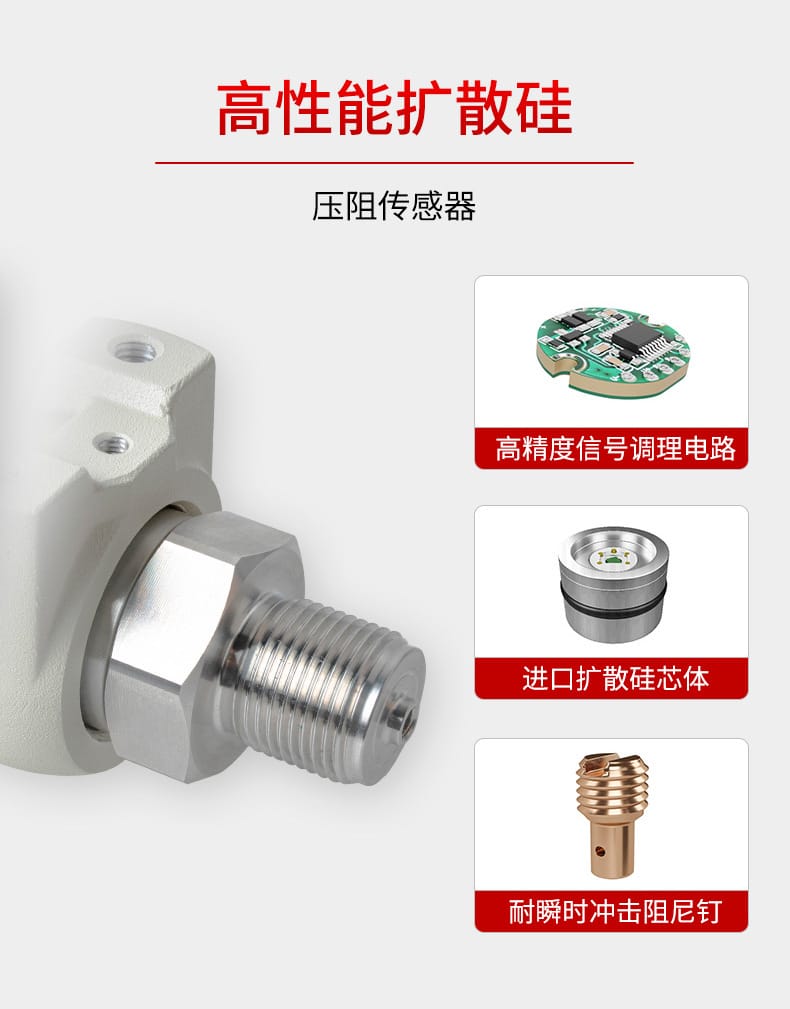

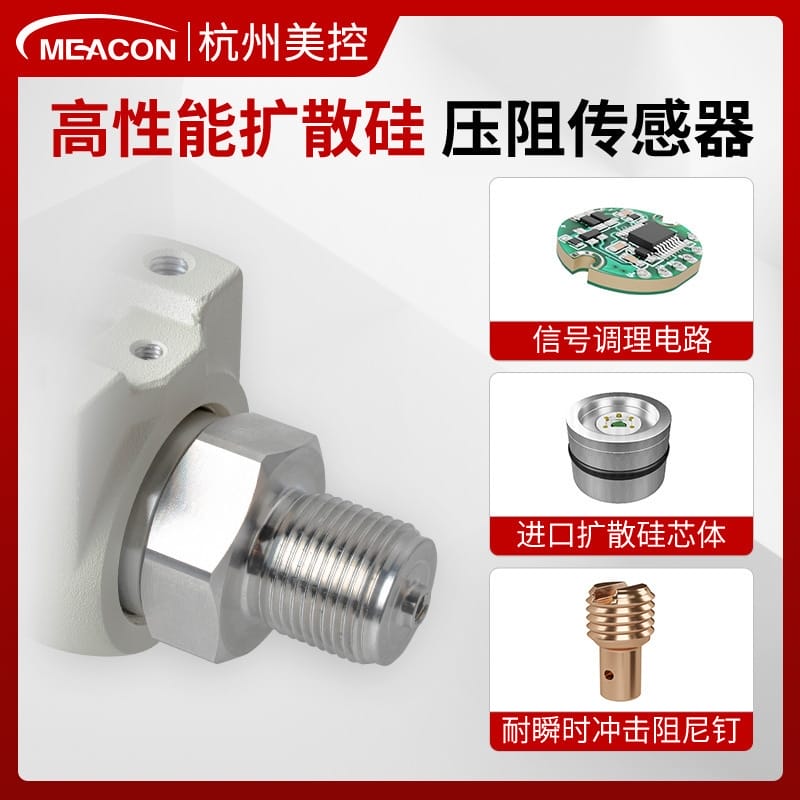

- 高精度测量：采用高性能扩散硅压阻传感器与进口芯体，结合高精度信号调理电路，确保长期稳定性与测量准确性。

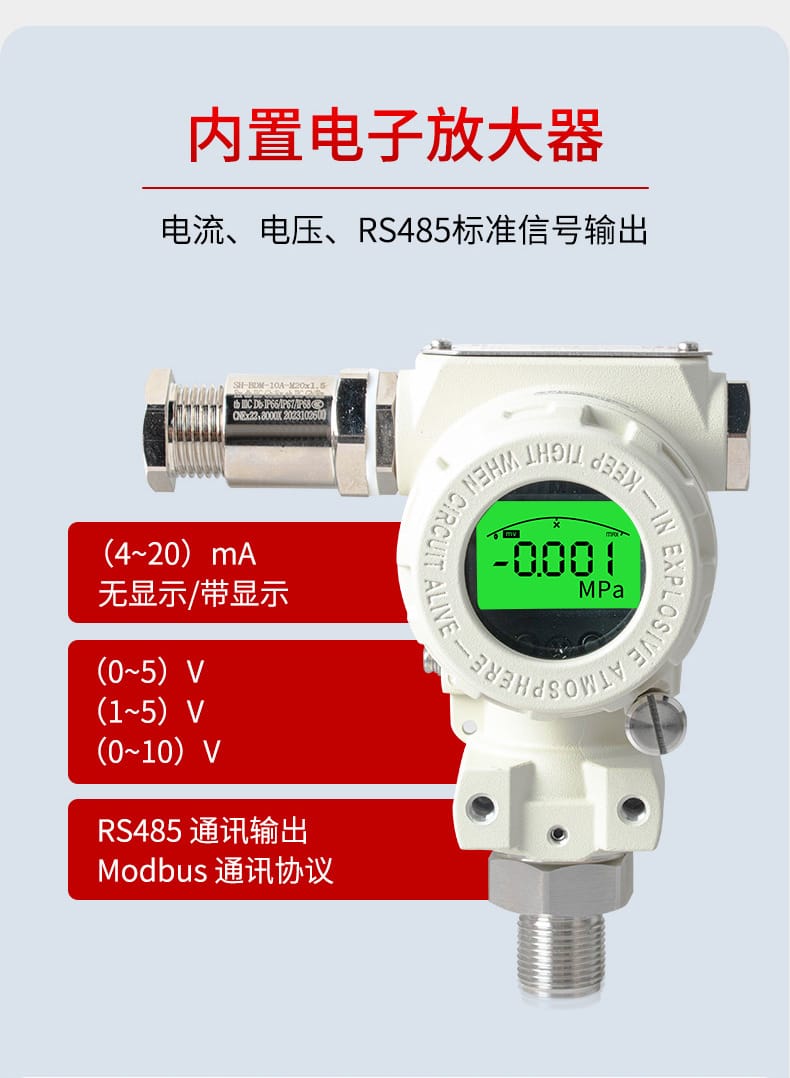

- 多种输出信号：支持 (4~20)mA、(0~5)V、(1~5)V、(0~10)V 模拟量输出及 RS485 数字通讯（Modbus 协议），满足不同系统集成需求。

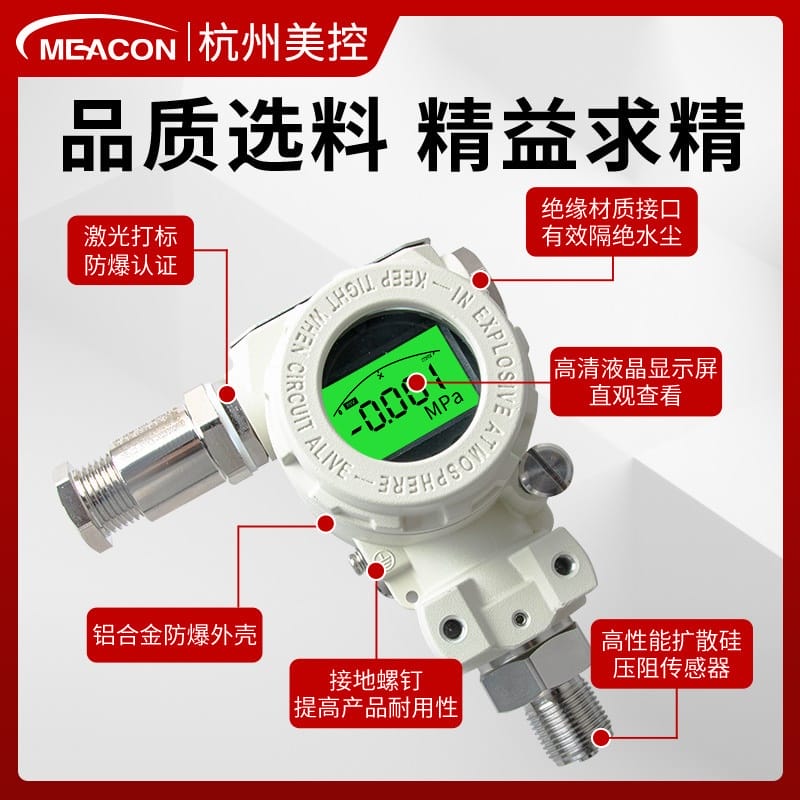

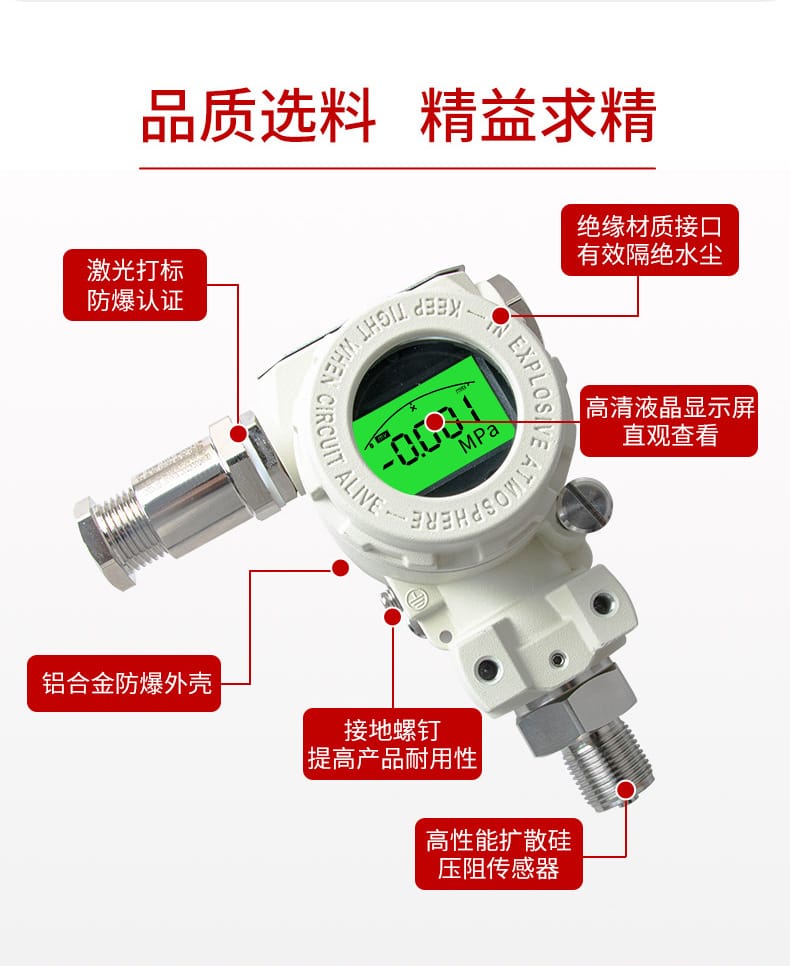

- 坚固耐用结构：铝合金防爆外壳，IP66/IP67 防护等级，具备良好的防水、防尘、抗冲击性能；内外接地螺钉设计保障电气安全。
- 广泛适用性：适用于石油、化工、电力、冶金、食品等多个行业中的特殊工况环境。

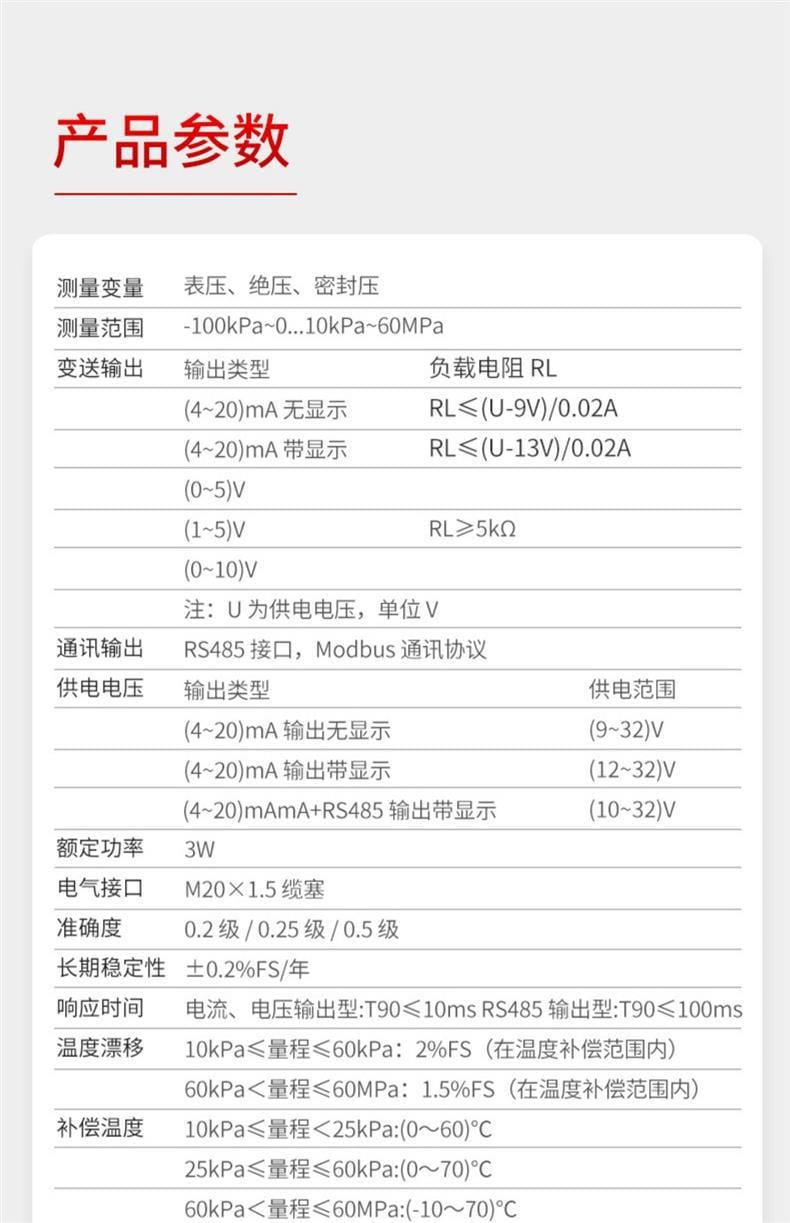

技术参数
| 项目 |
参数 |
| 测量变量 |
表压、绝压、密封压 |
| 测量范围 |
-100kPa ~ 0 ... 10kPa ~ 60MPa |
| 输出类型 |
(4~20)mA（带/无显示）、(0~5)V、(1~5)V、(0~10)V、RS485（Modbus） |
| 负载电阻 RL |
(4~20)mA：RL ≤ (U - 9V)/0.02A（无显示）；RL ≤ (U - 13V)/0.02A（带显示）
(1~5)V：RL ≥ 5kΩ |
| 供电电压 |
(4~20)mA 无显示：(9~32)V DC
(4~20)mA 带显示：(12~32)V DC
RS485 + mA 输出带显示：(10~32)V DC |
| 额定功率 |
3W |
| 电气接口 |
M20×1.5 缆塞 |
| 准确度等级 |
0.2级 / 0.25级 / 0.5级 |
| 长期稳定性 |
±0.2%FS/年 |
| 响应时间 |
电流/电压输出型：T90 ≤ 10ms；RS485 输出型：T90 ≤ 100ms |
| 温度补偿范围 |
• 10kPa ≤ 量程 < 25kPa：(0~60)℃
• 25kPa ≤ 量程 ≤ 60kPa：(0~70)℃
• 60kPa < 量程 ≤ 60MPa：(-10~70)℃ |
| 过载压力 |
(0.035~10)MPa：150%FS；(10~60)MPa：125%FS |
| 介质温度 |
(-20~85)℃ |
| 环境温度 |
(-20~40)℃ |
| 相对湿度 |
≤95% RH |
| 绝缘电阻 |
≥20MΩ（250VDC） |
| 防护等级 |
IP66 / IP67 |
| 阻尼保护 |
耐瞬时冲击阻尼钉设计，提升抗干扰能力 |

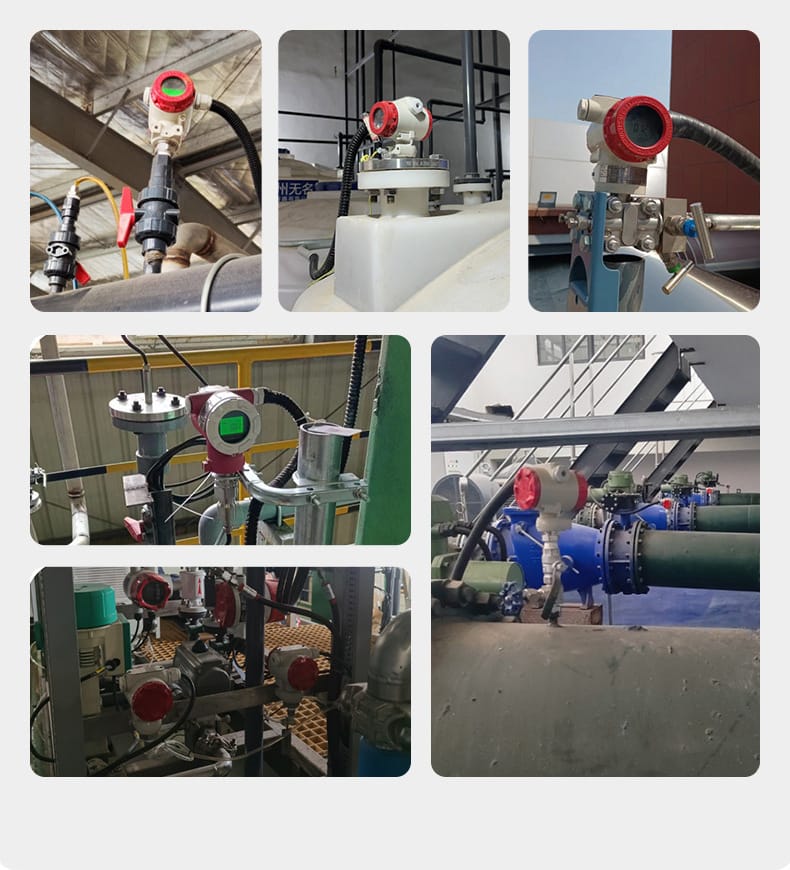

应用行业
- 石油化工：用于易燃易爆气体环境下的压力监测（如甲烷、乙炔、氢气等）。
- 电力能源：锅炉、蒸汽系统压力控制。
- 冶金工业：高温高压工艺过程监控。
- 食品饮料：洁净环境下液体或气体压力检测。
- 汽车制造：压缩空气系统、液压设备压力管理。
- 航天船舶：中国航天、中船重工等高端装备制造领域应用。
- 水处理与环保：配合水质、液位、温度仪表实现自动化控制。
典型客户包括：霍尼韦尔（Honeywell）、可口可乐、农夫山泉、长安汽车、中国航天、中船重工、万科等。
安装条件

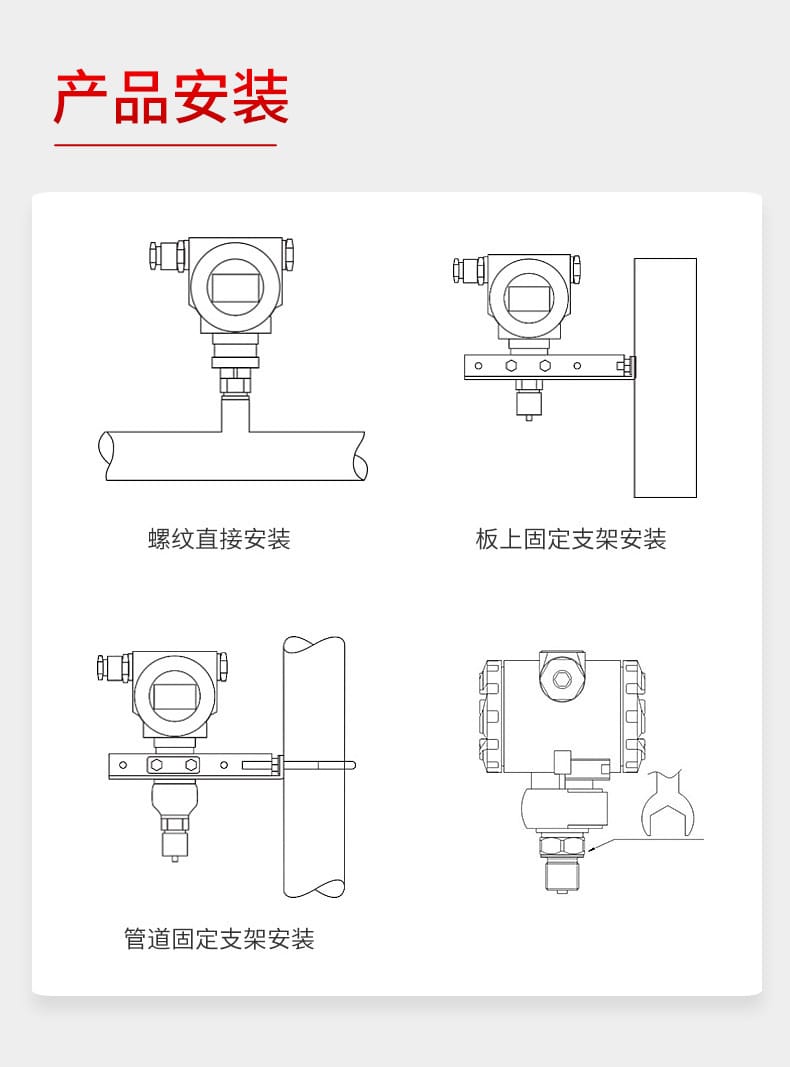

- 安装方式：

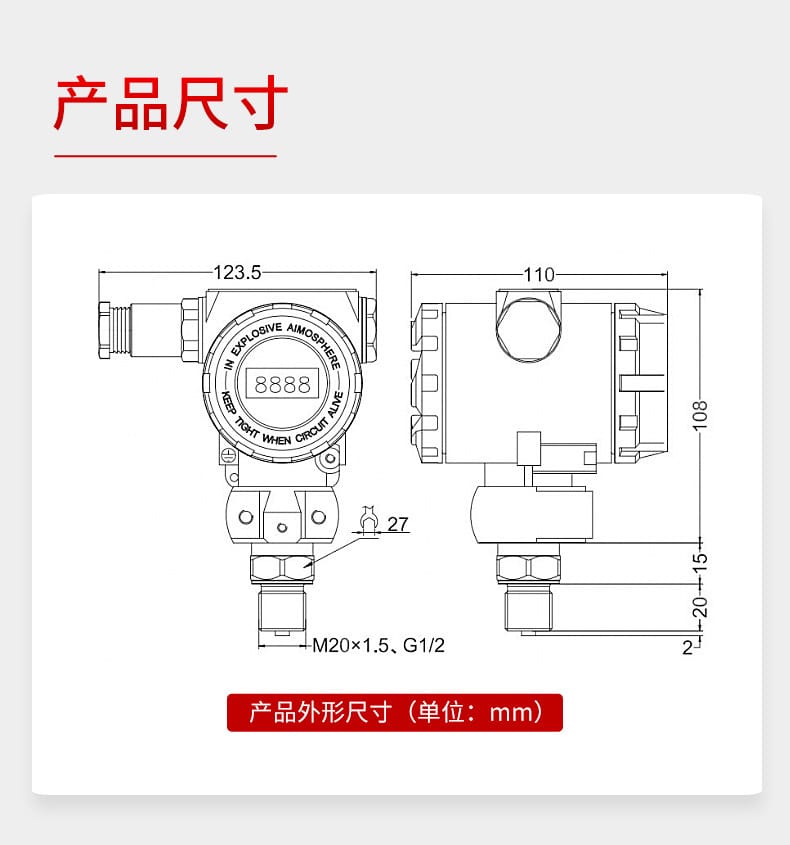

- 螺纹直接安装（标准接口：M20×1.5 或 G1/2）
- 板上固定支架安装
- 管道固定支架安装

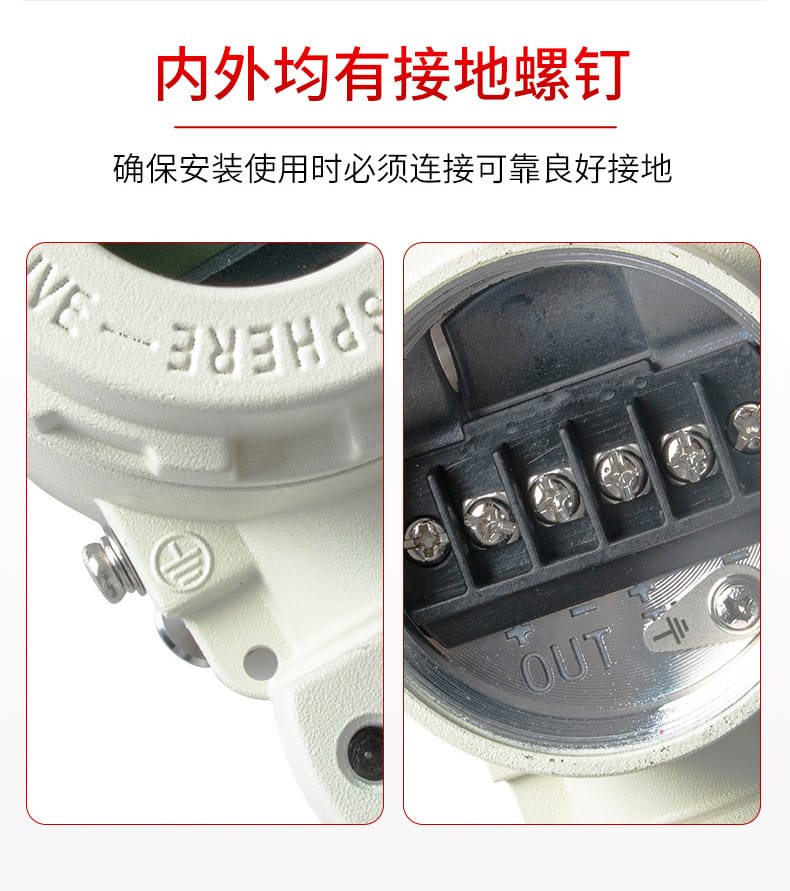

- 接地要求：必须连接可靠良好的接地，产品内外均设有接地螺钉，确保使用安全。
- 环境要求：
- 避免强电磁干扰区域
- 安装位置应便于观察和维护
- 远离剧烈振动源
- 环境温度应在 (-20~40)℃ 范围内，相对湿度 ≤95%
- 电缆接入：使用符合规格的屏蔽电缆，并通过 M20×1.5 缆塞密封引入，防止水汽侵入。
注意事项
- 严禁在通电状态下拆卸或接线，避免引发火花导致安全事故。
- 必须严格按照防爆认证要求进行安装与使用，不得擅自更改本安参数。
- 接线完成后务必检查极性是否正确，防止反接损坏内部电子元件。
- 显示屏设置可通过菜单锁定功能防止误操作，建议启用“设置锁定”功能。
- 在腐蚀性介质环境中使用时，需确认接液材质兼容性，必要时选用卫生型或特殊隔离膜片版本。
- 若用于高温介质（>85℃），建议加装冷凝弯或散热装置以保护传感器。
- 长期停用前应切断电源并做好防潮处理。
- 所有维修与校准工作应由专业技术人员完成，非专业人员禁止打开外壳。
制造商信息：
杭州美控自动化技术有限公司
- 国家标准主要起草单位
- “专精特新”企业
- 中国仪器仪表学会理事单位
- 拥有近100项技术专利
- 年产30万套传感设备，现代化智能厂房达18145000m²
- 全国30+办事处提供专业技术支持
- 已服务超70万条产线客户

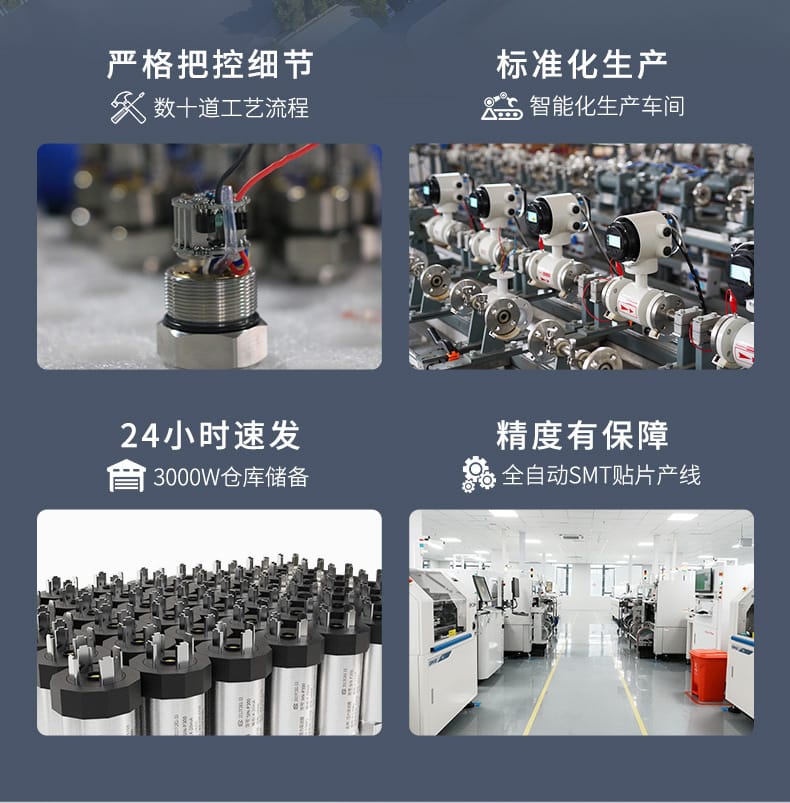

品质保障：全流程标准化生产，数十道工艺流程严格把控，配备全自动SMT贴片产线，智能化车间24小时速发，精度有保障。
