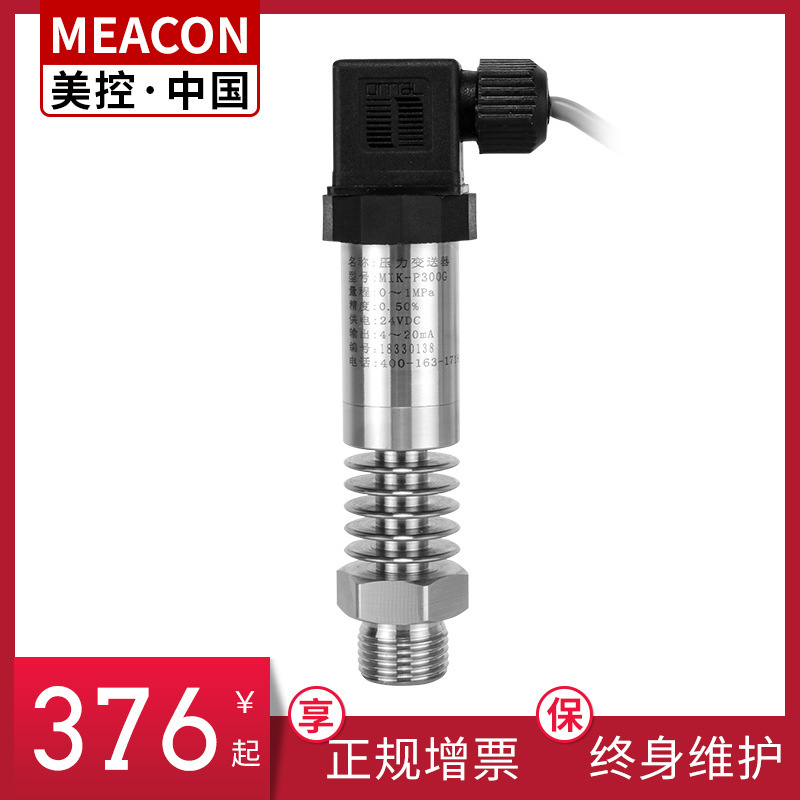

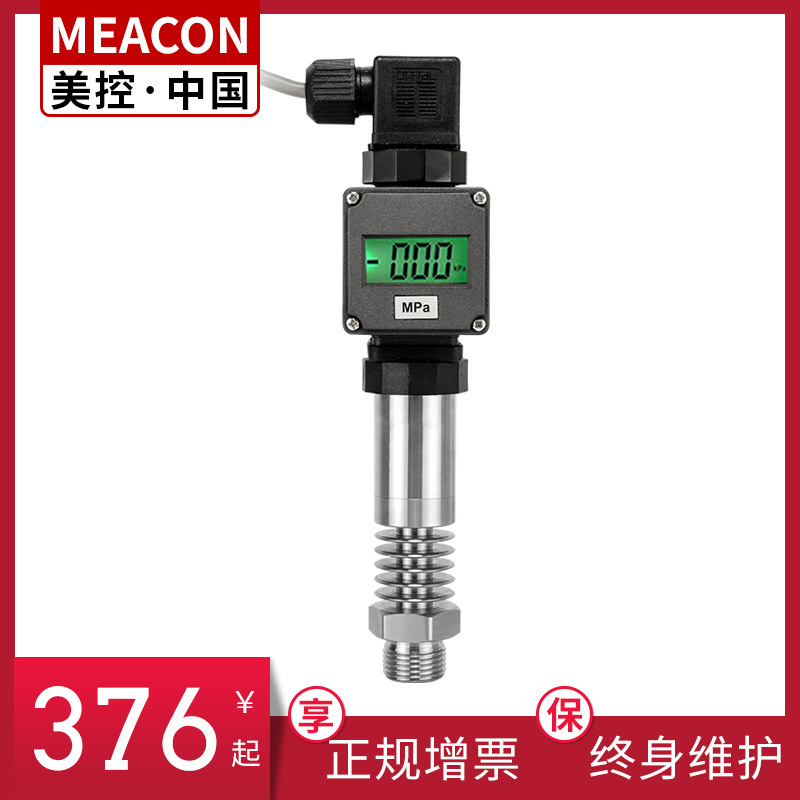

MIK-P300G 美控耐高温型压力变送器
核心特点

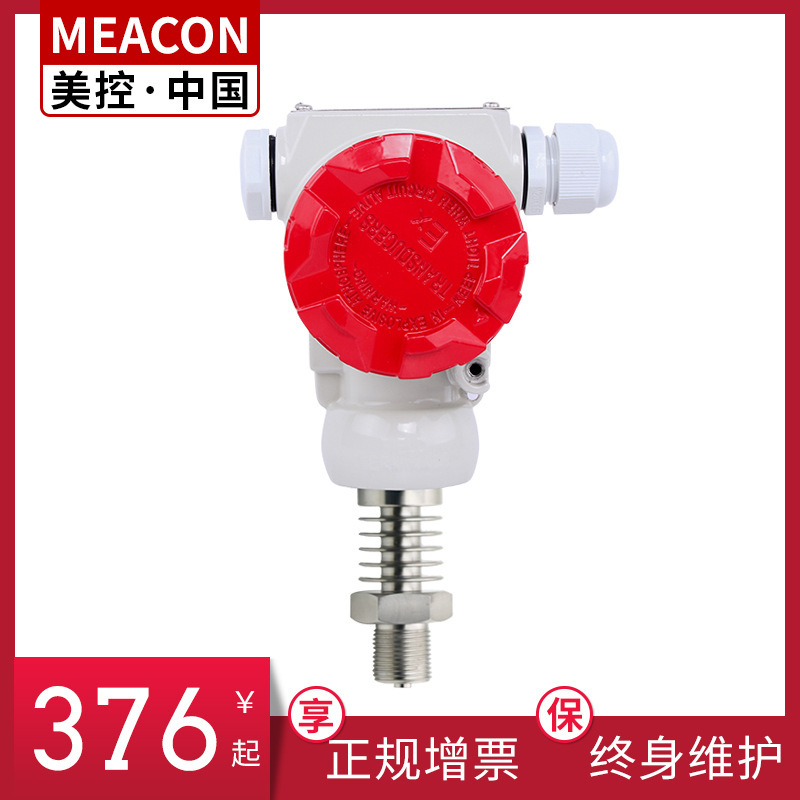

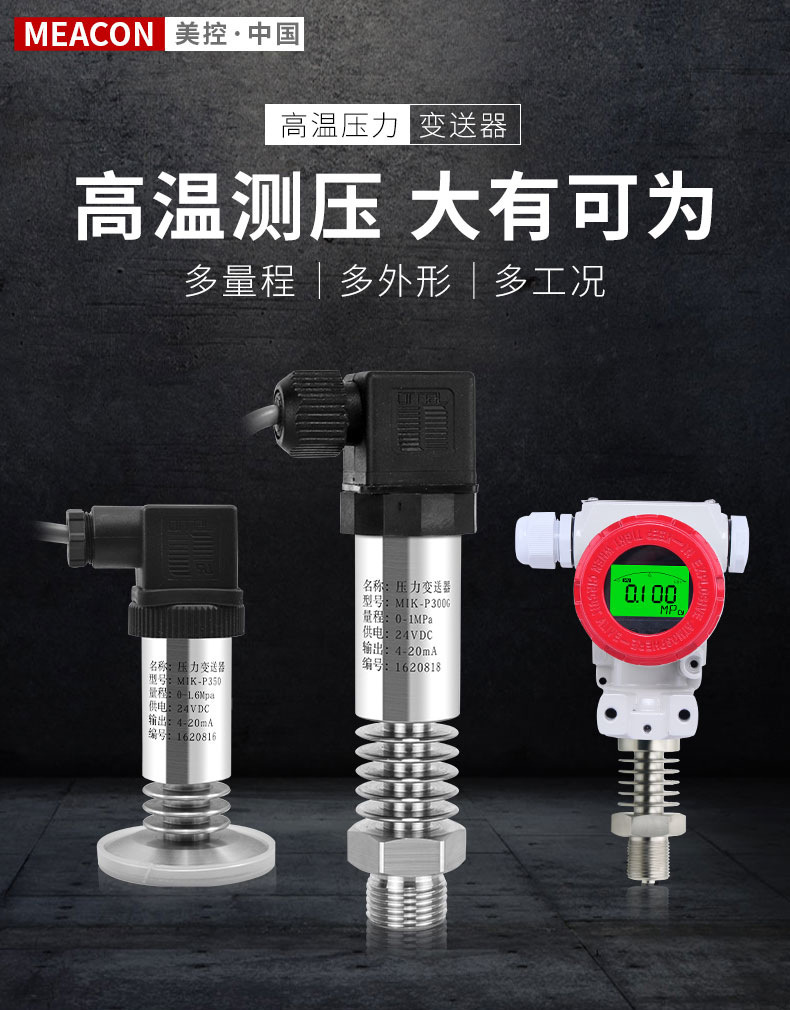

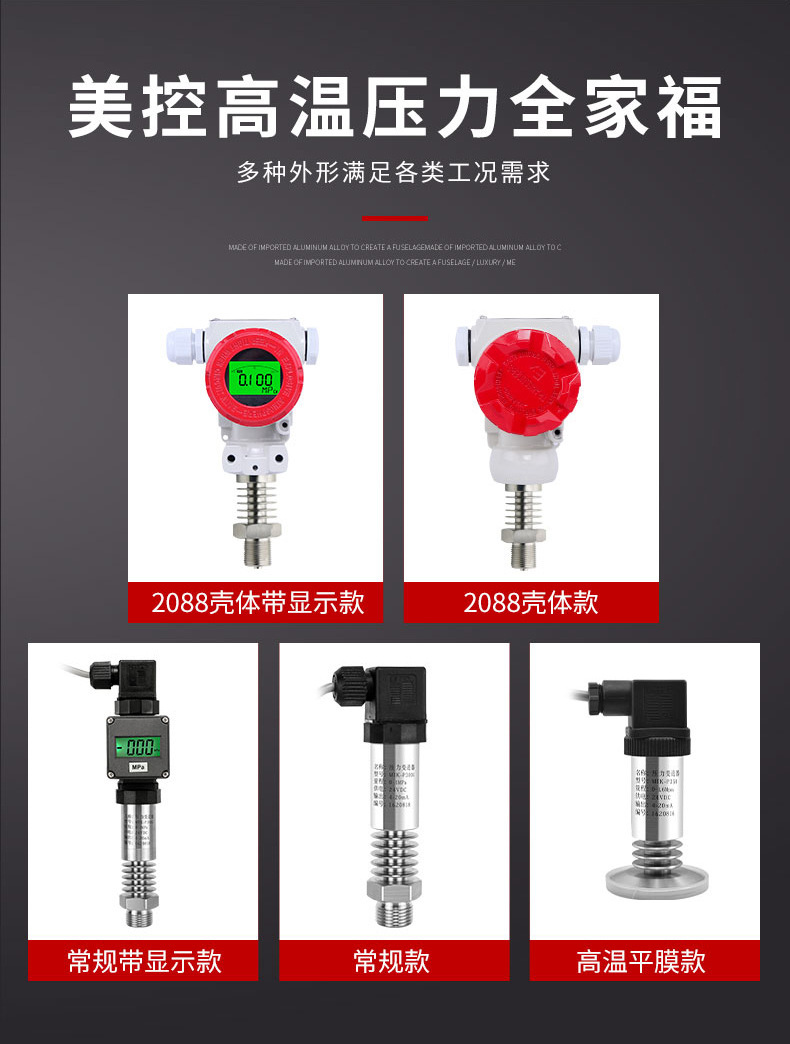

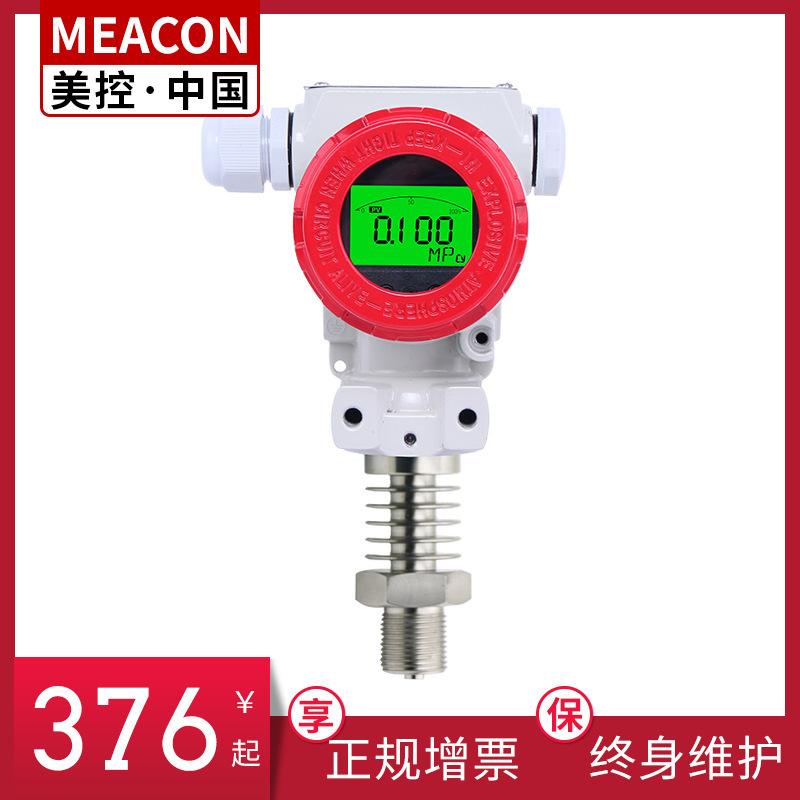

- 多量程多外形设计：多种外形满足各类工况需求，包括常规款、常规带显示款、2088壳体款、2088壳体带显示款

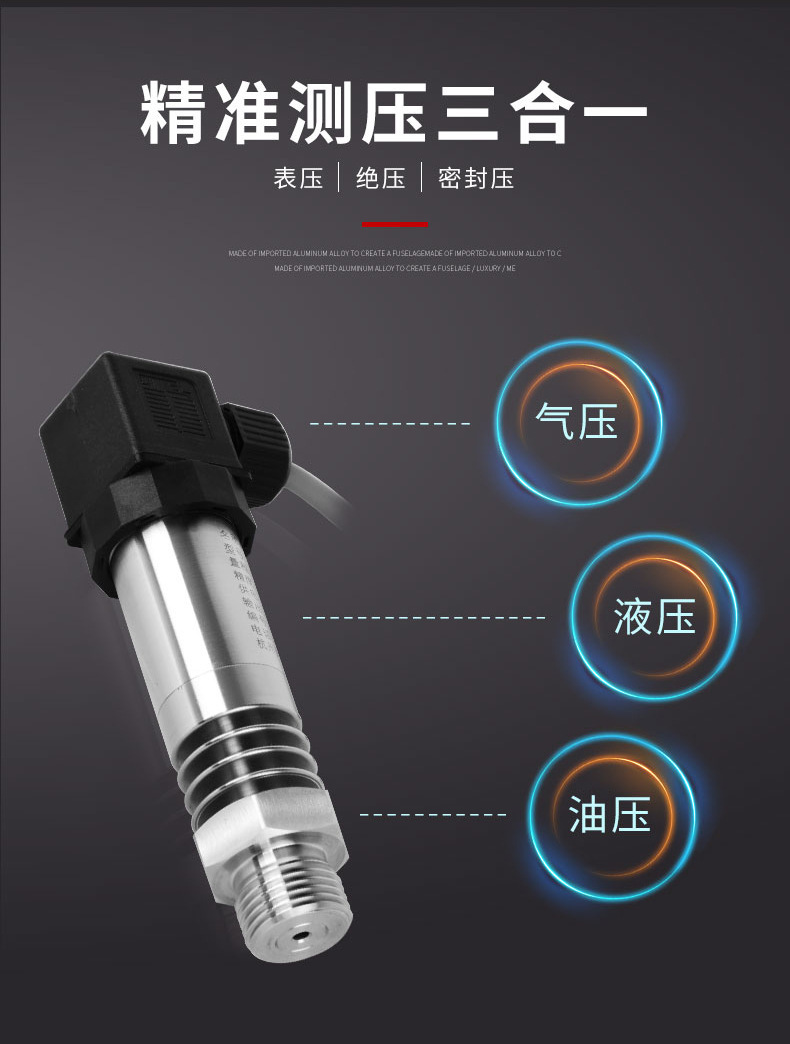

- 精准测压三合一：支持表压、绝压、密封压三种测量模式

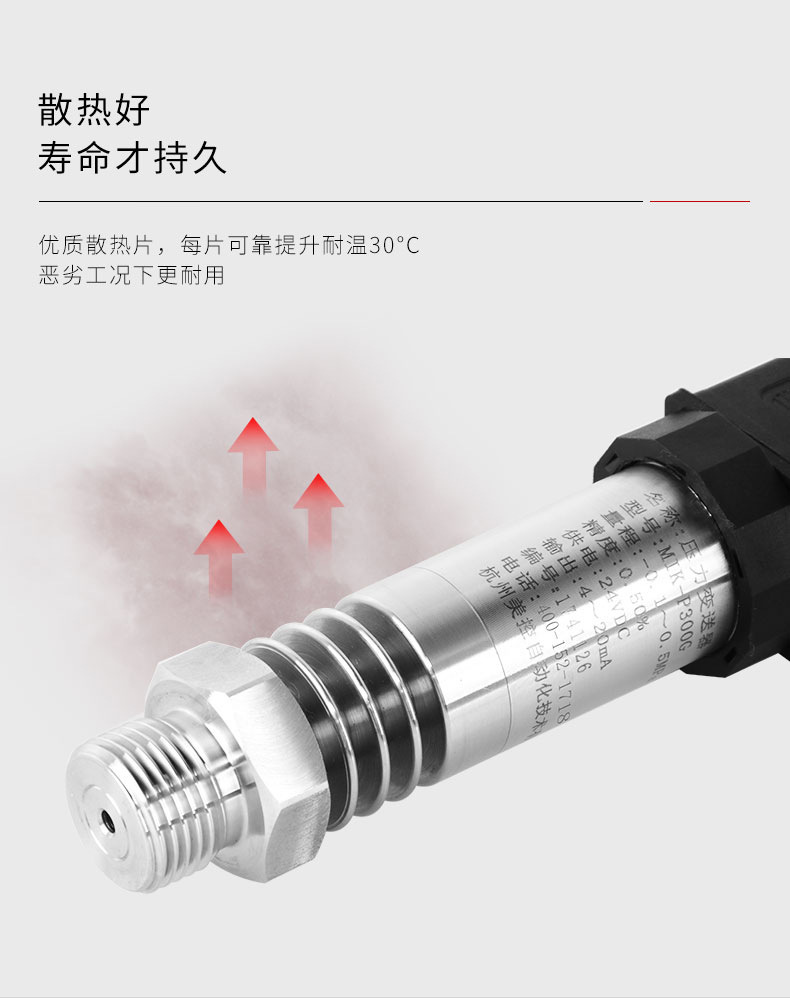

- 高温测压能力：优质散热片设计，每片可提升耐温30℃，专为高温工况设计

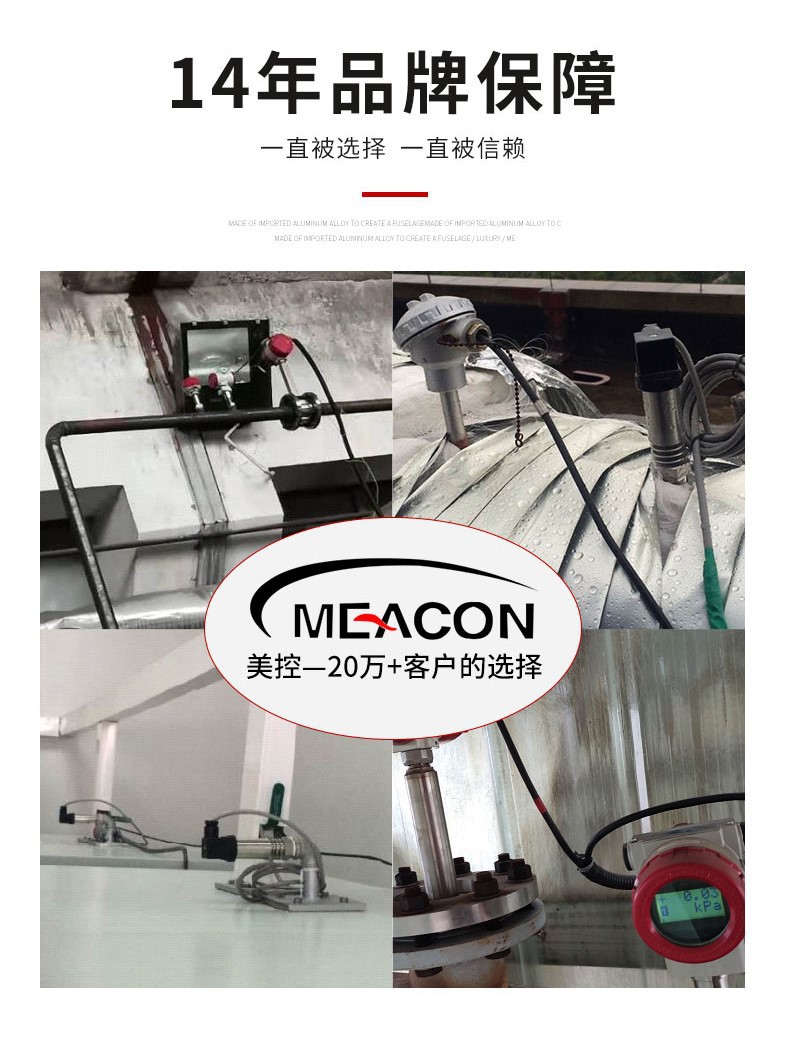

- 14年品牌保障：20万+客户选择，品质值得信赖

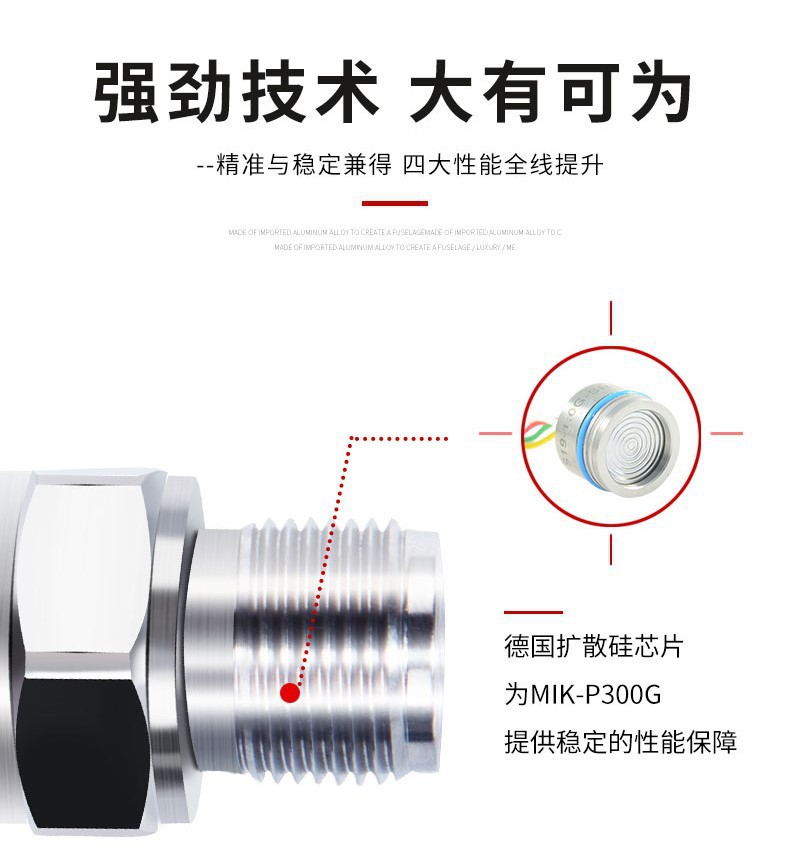

- 德国扩散硅芯片：为产品提供稳定的性能保障

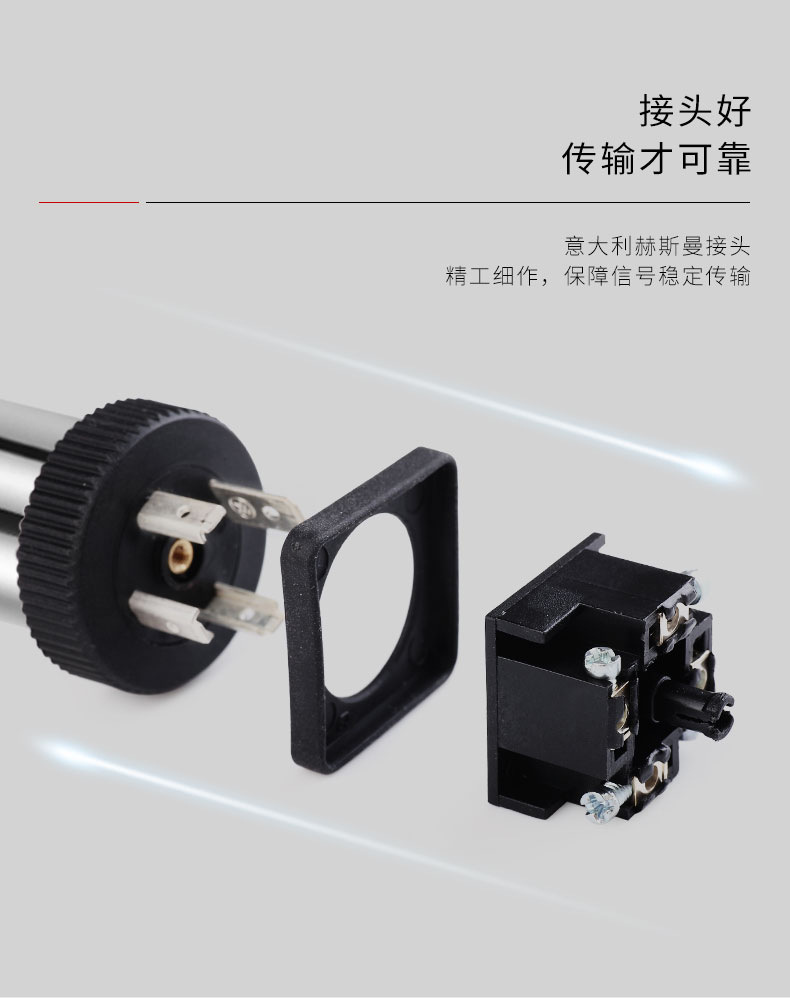

- 三好品质：接头好（意大利赫斯曼接头）、散热好（优质散热片）、防护好（20MPa以上标配阻尼）

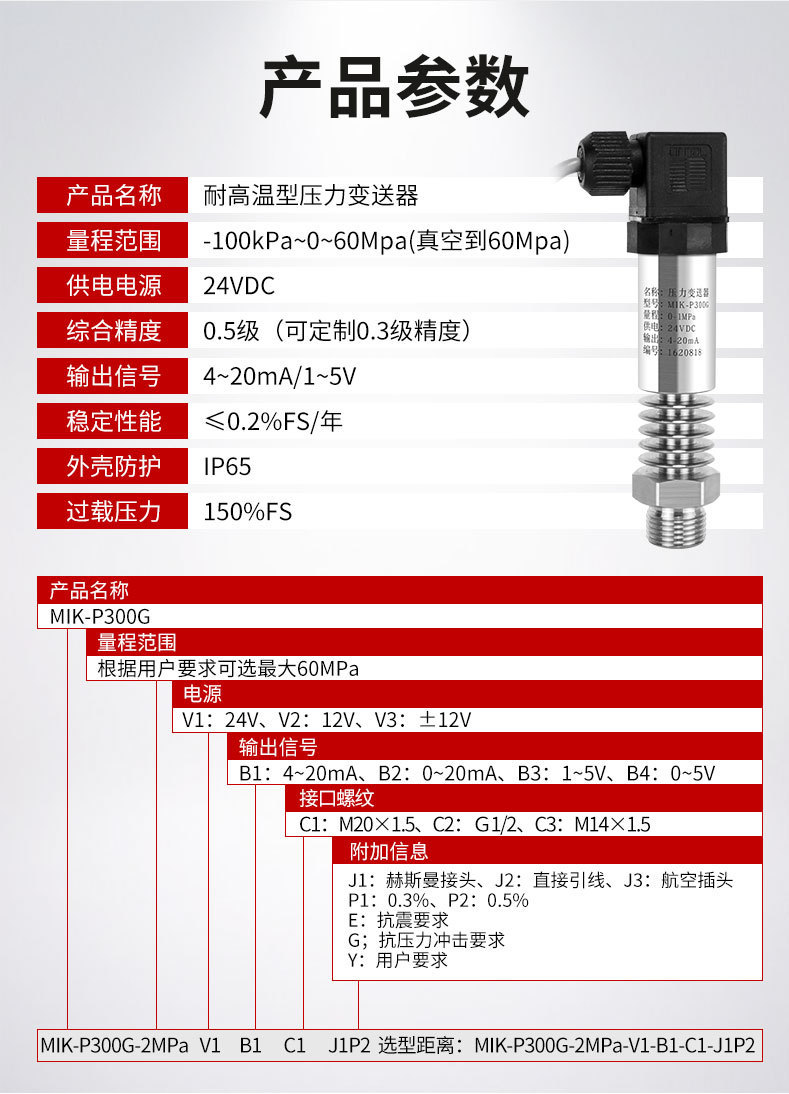

技术参数
| 参数项 |
规格说明 |
| 产品型号 |
MIK-P300G |
| 量程范围 |
-100kPa ~ 0 ~ 60MPa（真空到60MPa） |
| 综合精度 |
0.5级（可定制0.3级精度） |
| 供电电源 |
24VDC（可选12V、±12V） |
| 输出信号 |
4~20mA（可选0~20mA、1~5V、0~5V） |
| 稳定性能 |
≤0.2%FS/年 |
| 外壳防护 |
IP65 |
| 过载压力 |
150%FS（1.5倍瞬时耐冲击） |
| 响应速度 |
0.1S快速响应 |
| 接口螺纹 |
M20×1.5、G1/2、M14×1.5（可选） |
| 连接方式 |
赫斯曼接头/直接引线/航空插头（可选） |
应用行业
- 蒸汽系统：蒸汽压力监测与控制
- 锅炉设备：锅炉压力安全监测
- 水压系统：供水、排水压力测量
- 液压系统：液压设备压力检测
- 气压系统：压缩空气系统监测
- 油压系统：润滑油、燃油压力测量
- 工业自动化：各类工业过程控制
安装条件

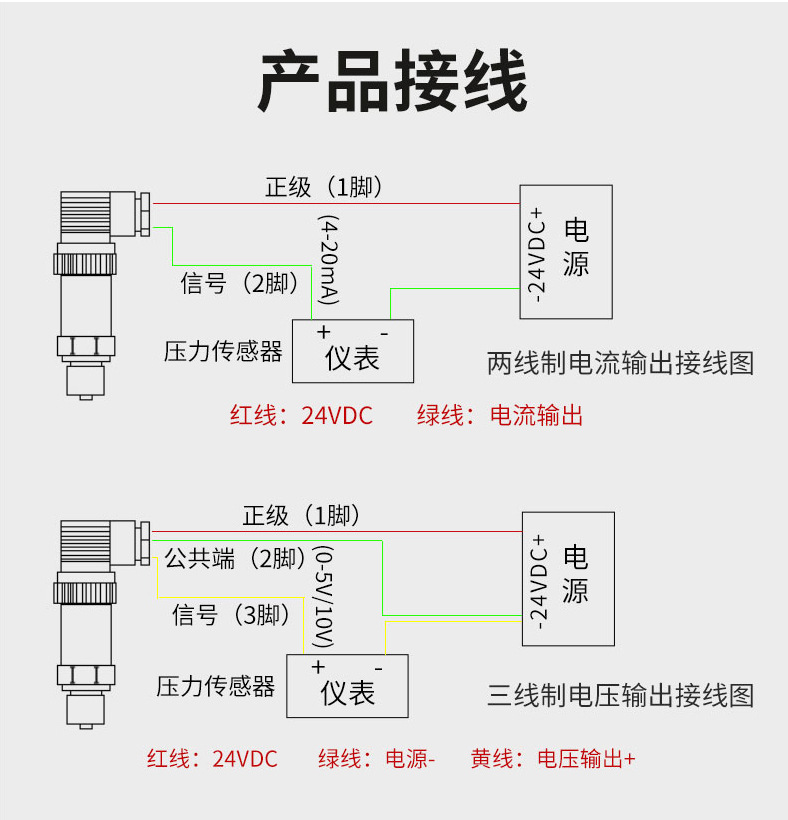

电气连接
两线制电流输出（4-20mA）
- 红线（1脚）：24VDC电源正
- 绿线（2脚）：电流输出正/信号
三线制电压输出（1-5V/0-5V）
- 红线：24VDC电源正
- 绿线：电源负/公共端
- 黄线：电压输出正/信号

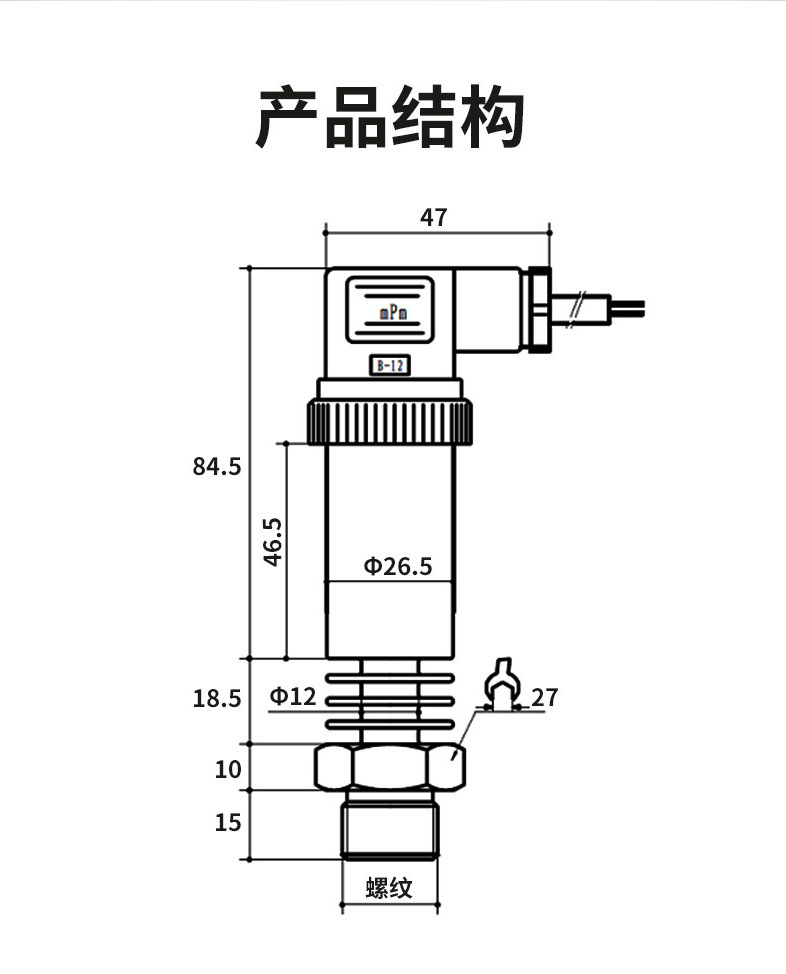

机械安装
- 接口螺纹规格：M20×1.5、G1/2、M14×1.5（根据选型确定）
- 安装位置：建议垂直安装，确保散热片处于最佳散热位置
- 环境温度：需配合散热片使用，适用于高温工况
- 防护等级：IP65，适用于一般工业环境
注意事项
- 供电要求：严格使用24VDC（或选型指定电压），避免过压损坏
- 过载保护：产品具备过压/过流保护功能，但仍需避免长期超量程使用
- 高温使用：高温工况必须安装配套散热片，确保散热良好以延长使用寿命
- 防护维护：IP65防护等级可防尘防水溅，但不可长期浸水或高压冲洗

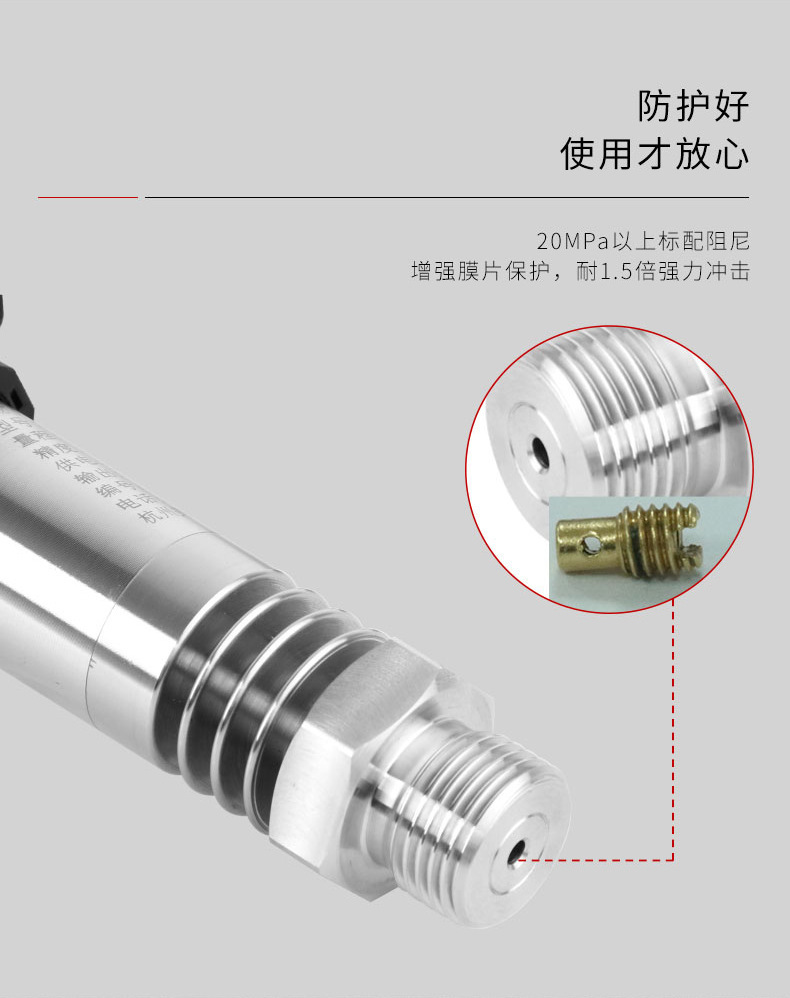

- 阻尼配置：20MPa以上量程标配阻尼装置，增强膜片保护，耐1.5倍强力冲击
- 定期校准：建议每年进行一次校准，确保测量精度

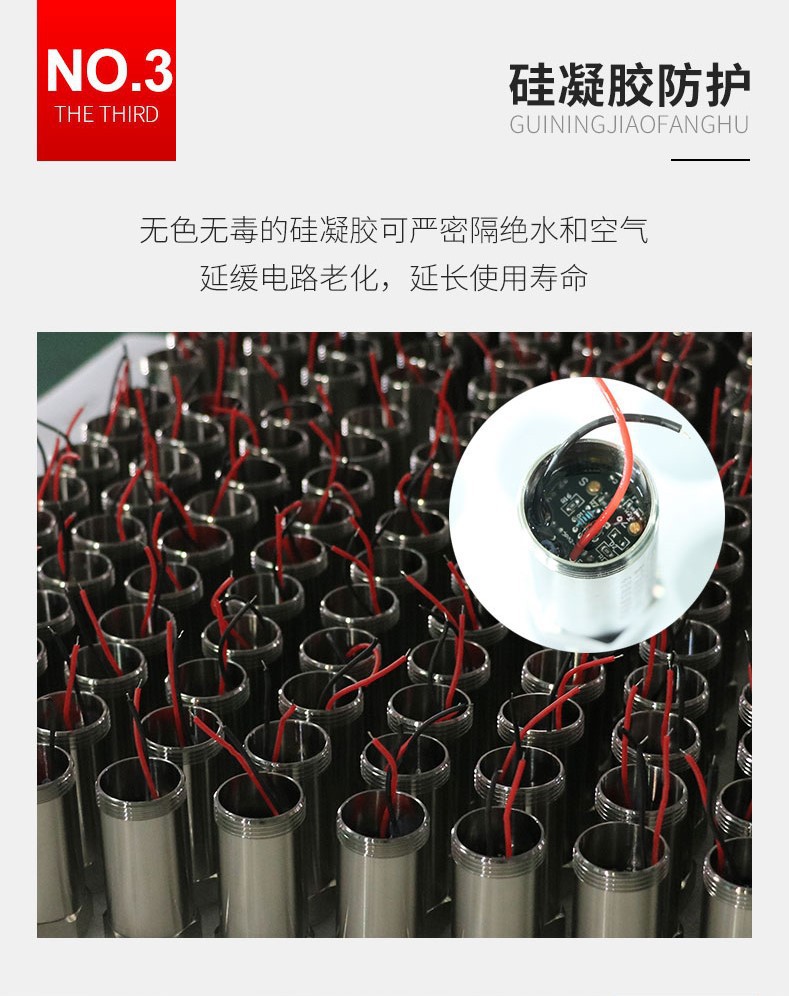

- 硅凝胶保护：内部采用无色无毒硅凝胶密封，严禁拆卸破坏密封结构
- 抗震要求：如有强烈振动环境，选型时需注明抗震要求（代号E）
- 压力冲击：存在压力冲击的工况，选型时需注明抗压力冲击要求（代号G）

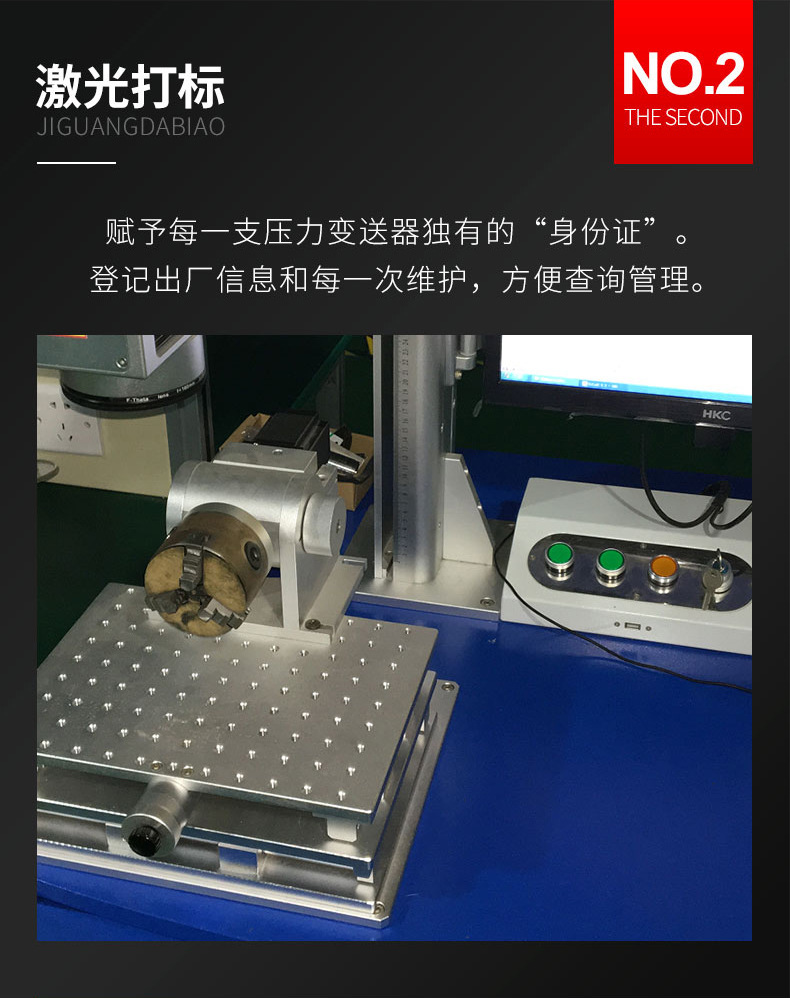

- 身份管理：每支产品配有唯一"身份证"编号，请妥善记录出厂信息和维护记录
选型示例
MIK-P300G-2MPa-V1-B1-C1-J1-P2
- 量程：2MPa
- 电源：24VDC（V1）
- 输出：4~20mA（B1）
- 接口：M20×1.5（C1）
- 连接：赫斯曼接头（J1）
- 精度：0.5级（P2）
