赛高 (SEKO) JANUS 系列气动双隔膜泵产品手册

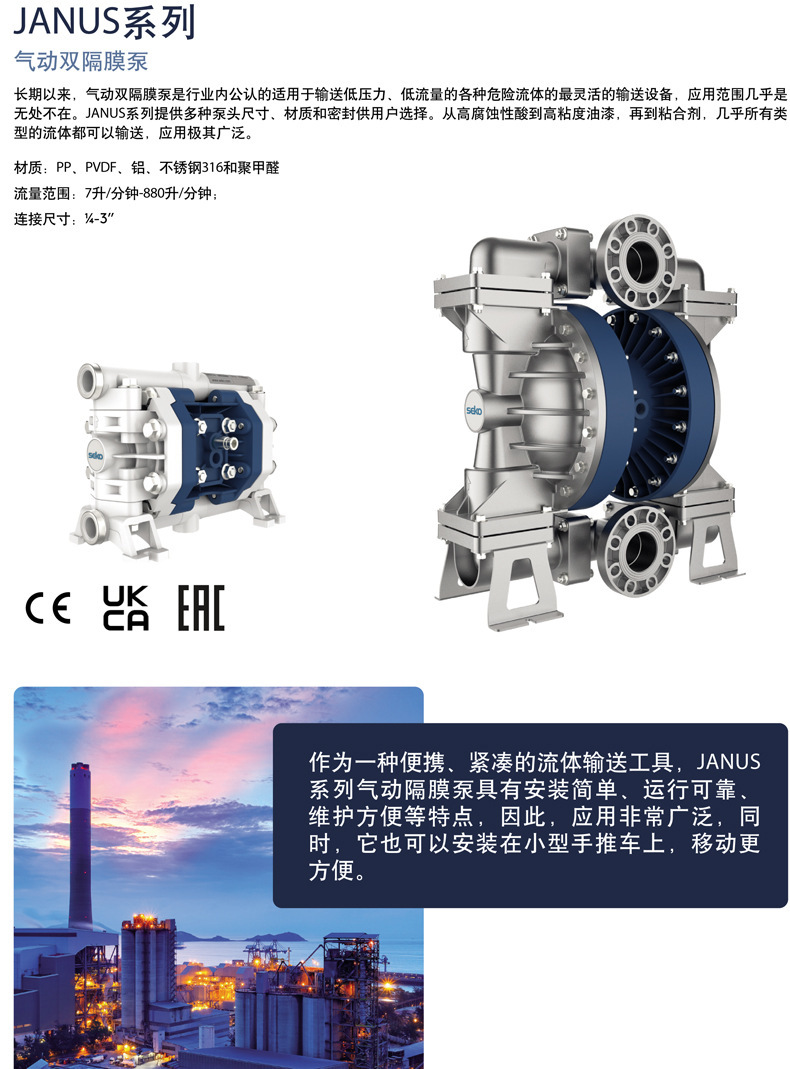

1. 产品概述
品牌：赛高 (SEKO)
系列：JANUS 系列
型号示例：JO120 (系列涵盖 J0007 至 J01K0)
产品类型：气动双隔膜泵
主要用途：适用于输送低压力、低流量的各种危险流体，从高腐蚀性酸到高粘度油漆、粘合剂等。

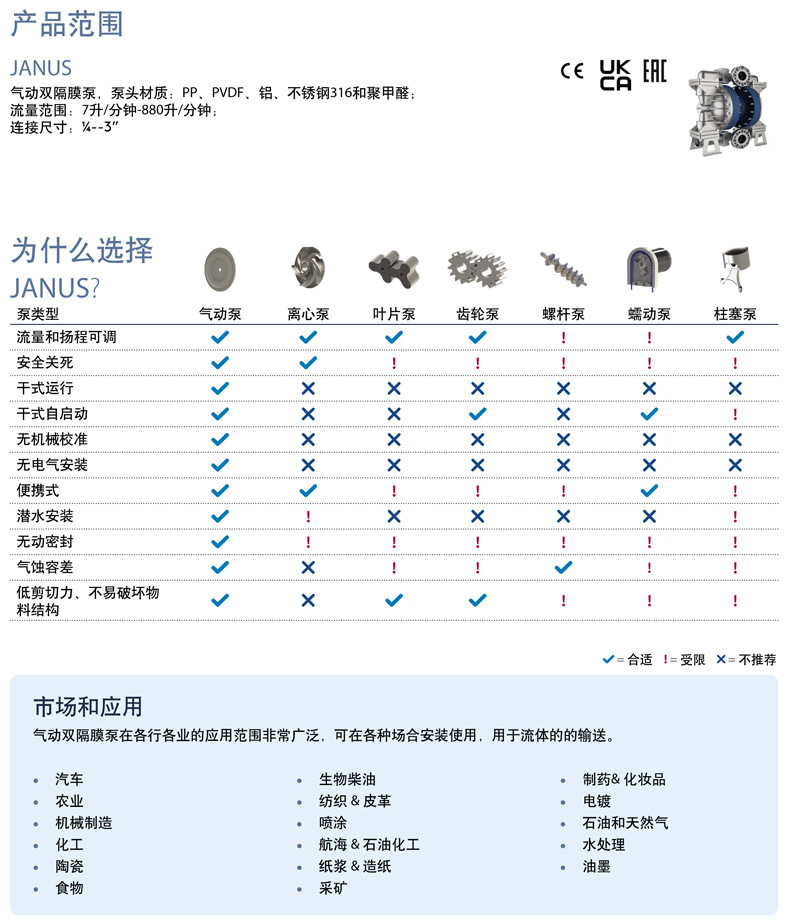

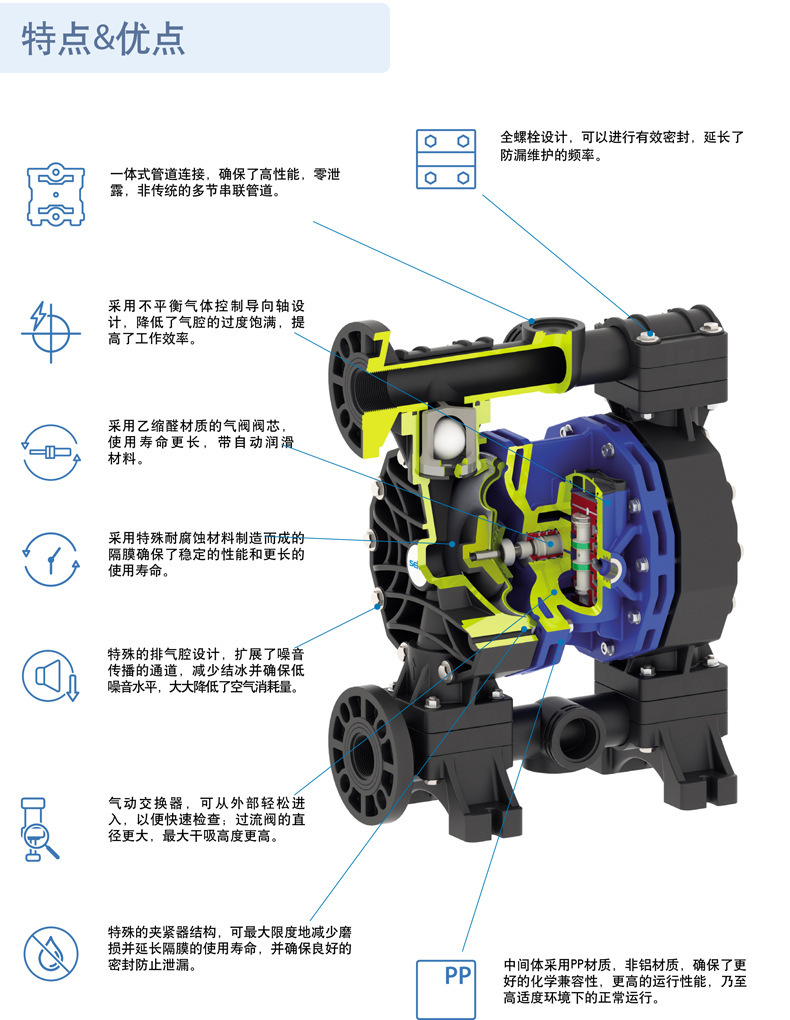

2. 核心特点
JANUS 系列气动隔膜泵以其灵活性、安全性和可靠性著称，核心优势如下：
- 流量与扬程可调：通过调节气源压力即可轻松控制流量和压力。
- 安全关死特性：出口关闭时泵会自动停止，不会产生过热或损坏，无需泄压阀。
- 干式运行能力：支持干式自启动，允许短时间干转而不损坏泵体。
- 无电气安装：纯气动驱动，无火花风险，适用于易燃易爆环境。
- 无机械密封：采用隔膜设计，无动密封，杜绝泄漏风险。
- 低剪切力输送：温和输送物料，不易破坏流体结构（适合敏感化学品）。
- 便携与安装灵活：结构紧凑，可安装在手推车上移动，支持潜水安装。
- 长效维护周期：全螺栓设计确保有效密封，延长防漏维护频率；中间体采用 PP 材质，化学兼容性更高。
- 低噪音设计：特殊排气腔设计扩展噪音传播通道，减少结冰并确保低噪音水平。
3. 技术参数
3.1 系列参数范围
| 参数项目 |
范围/规格 |
| 流量范围 |
7 升/分钟 - 880 升/分钟 |
| 最大压力 |
6 bar - 8 bar |
| 最大扬程 |
60 米 - 80 米 |
| 连接尺寸 |
1/4" BSP - 3" BSP (含 DN25-DN80) |
| 最大粘度 |
5,000 cps - 55,000 cps |
| 最大固体颗粒直径 |
2 毫米 - 12 毫米 |

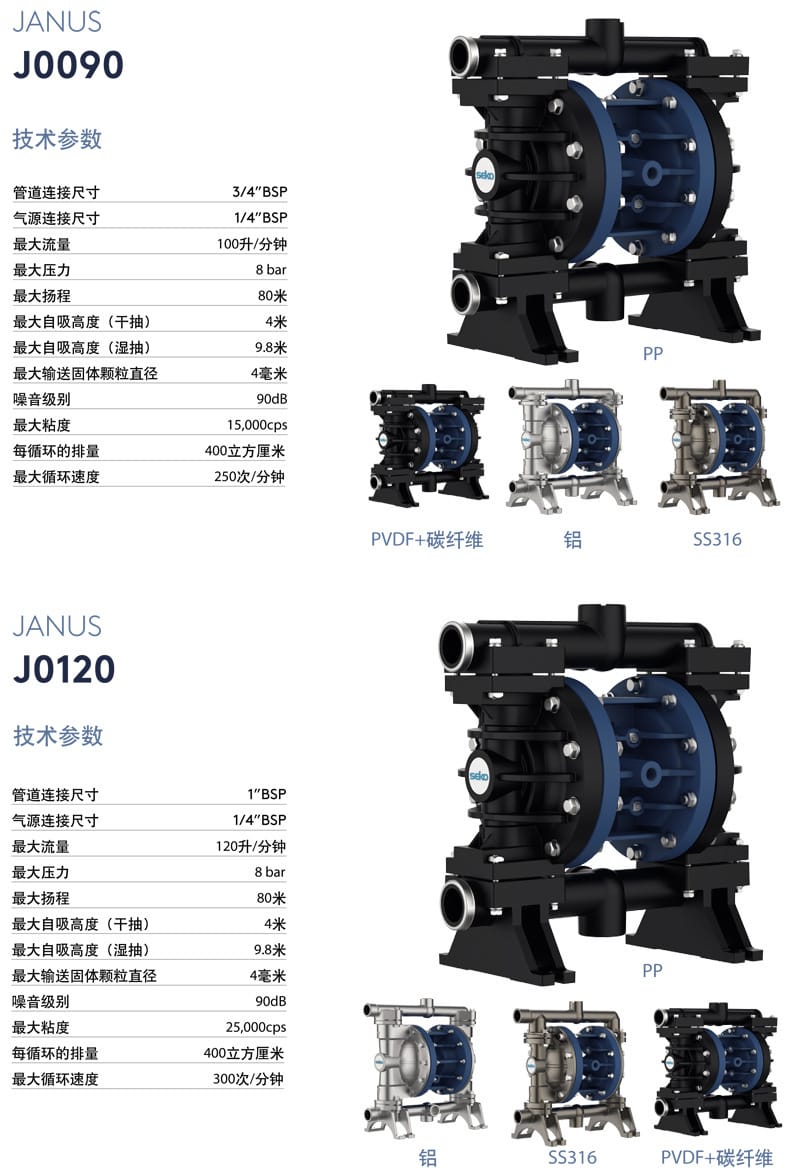

3.2 重点型号 JO120 详细规格
| 参数项 |
数值/规格 |
| 型号 |
JANUS J0120 |
| 管道连接尺寸 |
1" BSP |
| 气源连接尺寸 |
1/4" BSP |
| 最大流量 |
120 升/分钟 |
| 最大压力 |
8 bar |
| 最大扬程 |
80 米 |
| 最大自吸高度 (干抽) |
4 米 |
| 最大自吸高度 (湿抽) |
9.8 米 |
| 最大输送固体颗粒 |
4 毫米 |
| 噪音级别 |
90 dB |
| 最大粘度 |
25,000 cps |
| 每循环排量 |
400 立方厘米 (cc) |
| 最大循环速度 |
300 次/分钟 |
| 可选泵头材质 |
PP, 铝，SS316, PVDF+ 碳纤维 |

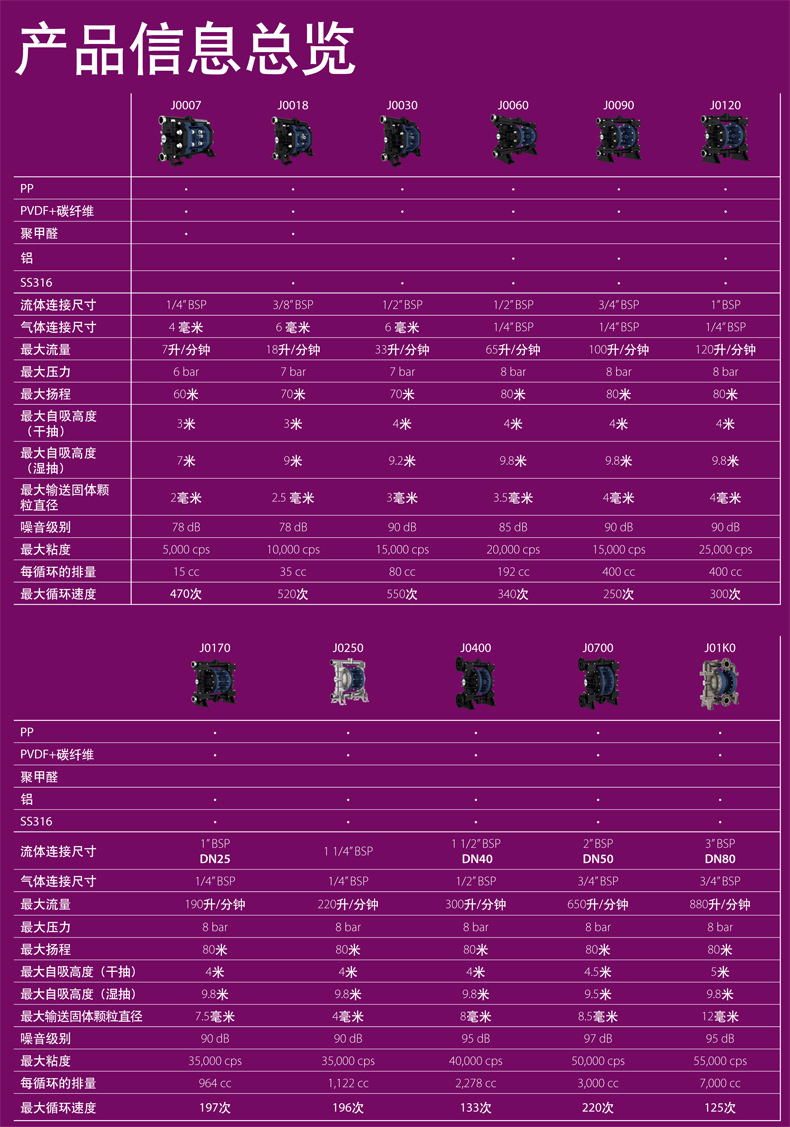

3.3 其他型号性能概览 (部分)
| 型号 |
最大流量 (L/min) |
最大压力 (bar) |
流体连接尺寸 |
最大粘度 (cps) |
| J0007 |
7 |
6 |
1/4" BSP |
5,000 |
| J0018 |
18 |
7 |
3/8" BSP |
10,000 |
| J0060 |
65 |
8 |
1/2" BSP |
20,000 |
| J0090 |
100 |
8 |
3/4" BSP |
15,000 |
| J0170 |
190 |
8 |
1" BSP |
35,000 |
| J01K0 |
880 |
8 |
DN80 |
55,000 |

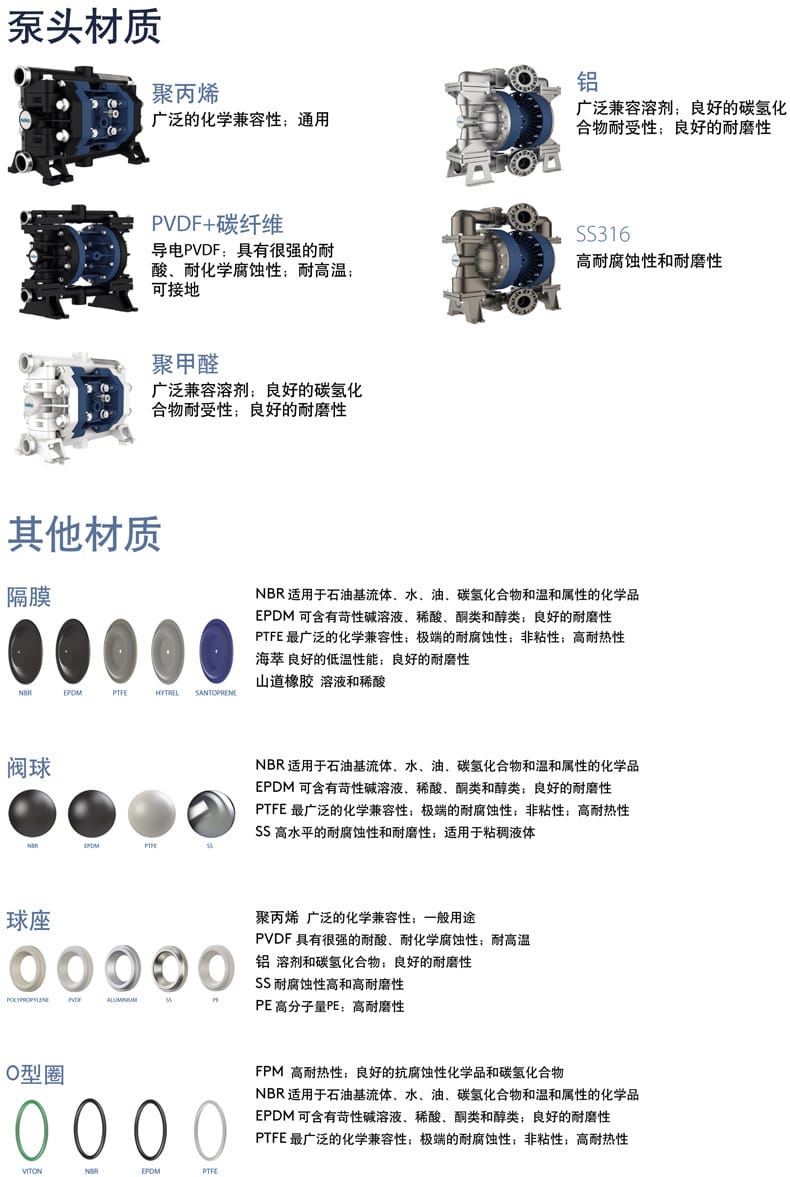

4. 材质兼容性

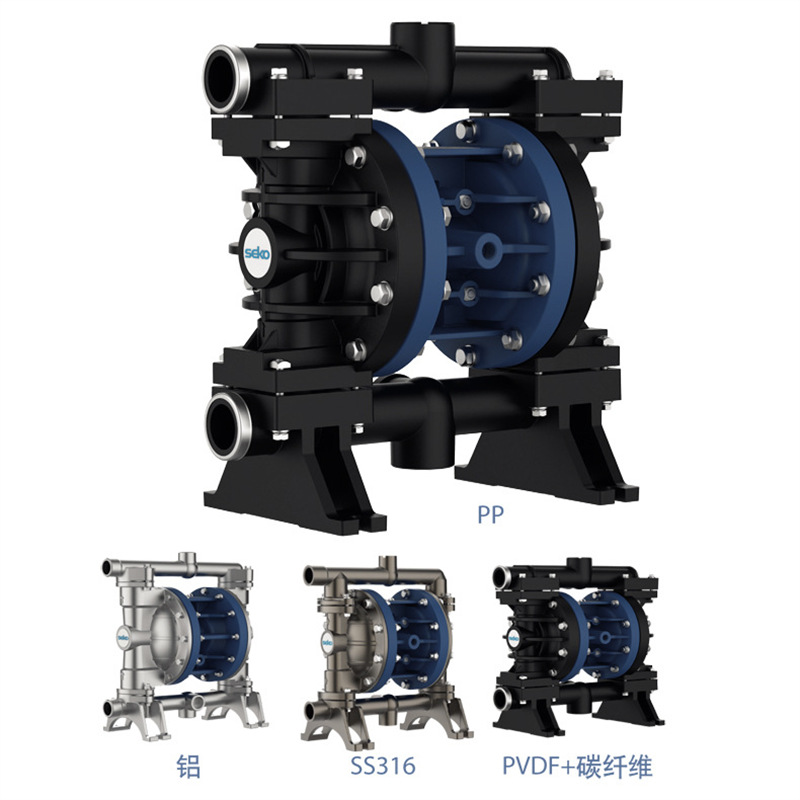

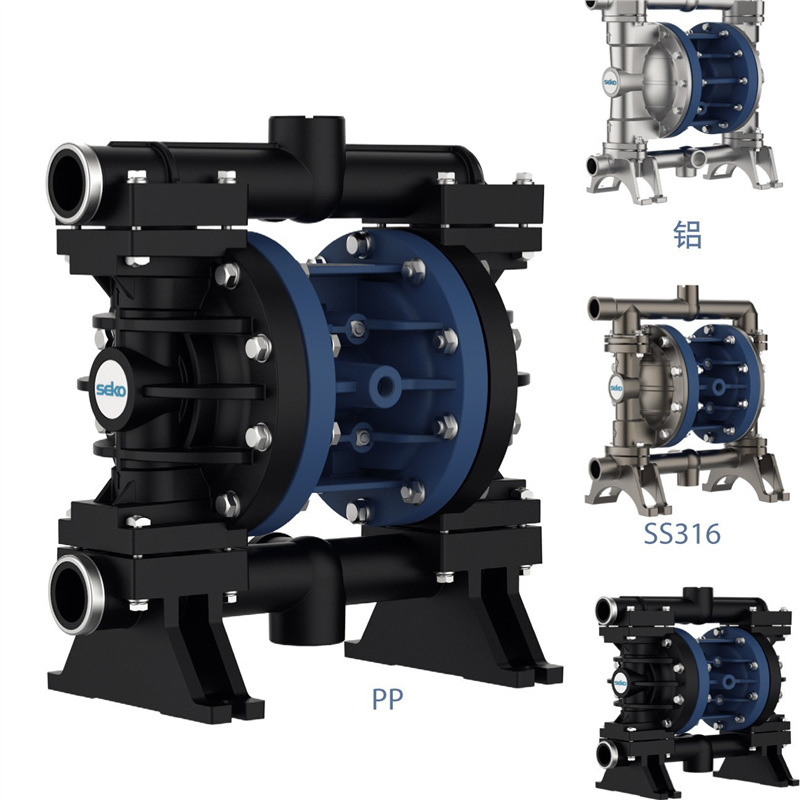

4.1 泵头材质

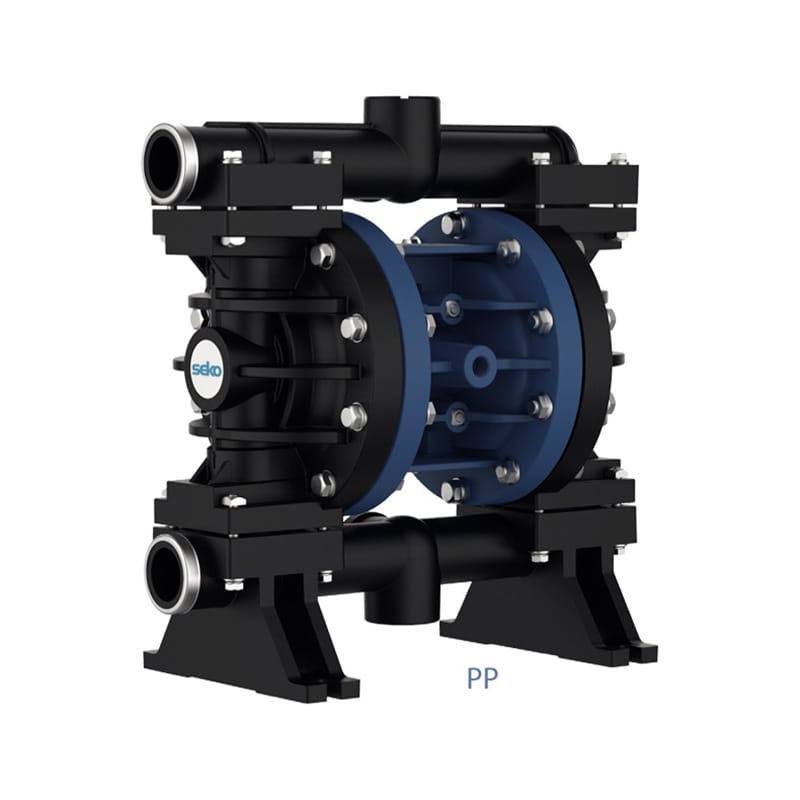

- PP (聚丙烯)：广泛的化学兼容性，通用型。
- PVDF+ 碳纤维：导电 PVDF，耐强酸、耐化学腐蚀，耐高温，可接地。
- SS316 (不锈钢)：高耐腐蚀性和耐磨性。
- 铝：溶剂和碳氢化合物耐受性好，耐磨。
- 聚甲醛 (POM)：广泛兼容溶剂，良好的碳氢化合物耐受性，耐磨。
4.2 隔膜材质
- NBR：适用于石油基流体、水、油、碳氢化合物及温和化学品。
- EPDM：适用于苛性碱溶液、稀酸、酮类和醇类，耐磨性好。
- PTFE：最广泛的化学兼容性，极端耐腐蚀，非粘性，高耐热性。
- HYTREL：良好的低温性能，耐磨性好。
- SANTOPRENE：适用于溶液和稀酸。
4.3 阀球与阀座
- 阀球：NBR, EPDM, PTFE, SS (不锈钢，适用于粘稠液体)。
- 阀座：Polypropylene, PVDF, Aluminum, SS, PE (高分子量 PE，高耐磨)。
4.4 O 型圈
- FPM (Viton)：高耐热性，抗腐蚀性化学品和碳氢化合物。
- NBR/EPDM/PTFE：根据流体特性选择（见隔膜材质说明）。

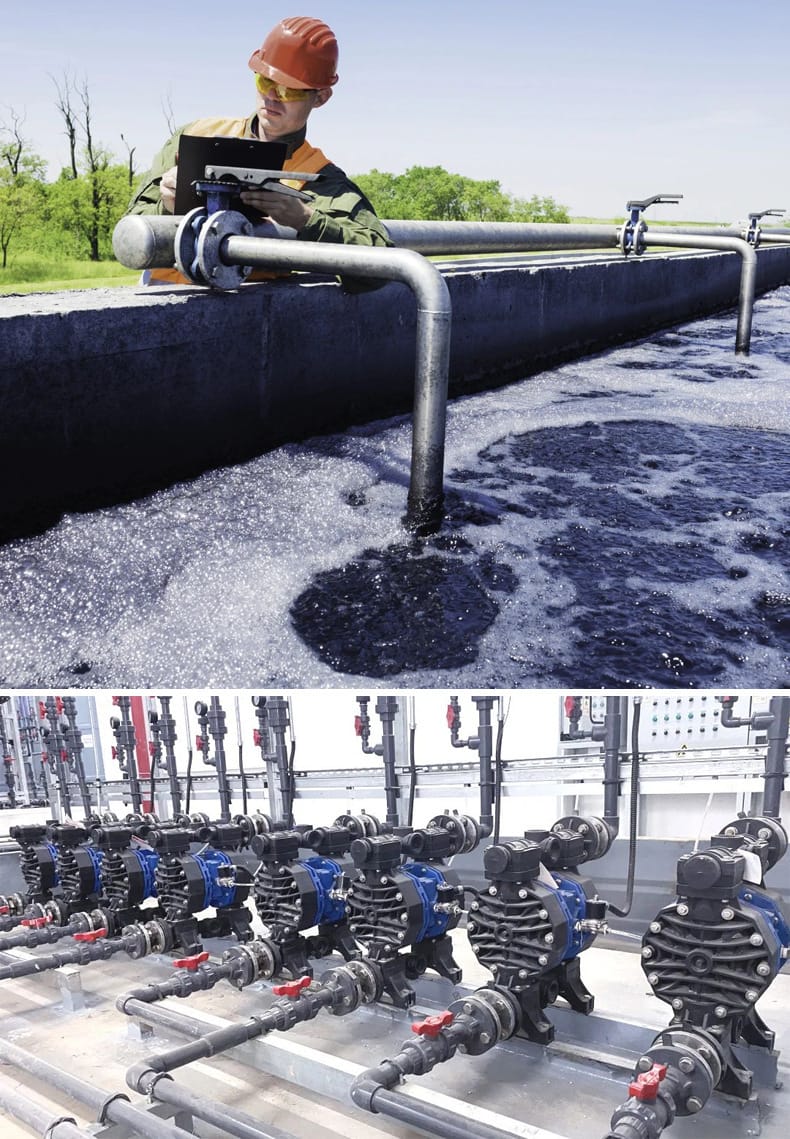

5. 应用行业
JANUS 系列气动双隔膜泵应用范围广泛，涵盖以下行业：
- 化工与石油：化工、石油和天然气、航海 & 石油化工、生物柴油。
- 制造与加工：汽车、机械制造、陶瓷、纺织 & 皮革、电镀、喷涂。
- 环保与水处理：水处理、纸浆 & 造纸、采矿。
- 民生与轻工：农业、食物、制药 & 化妆品、油墨。

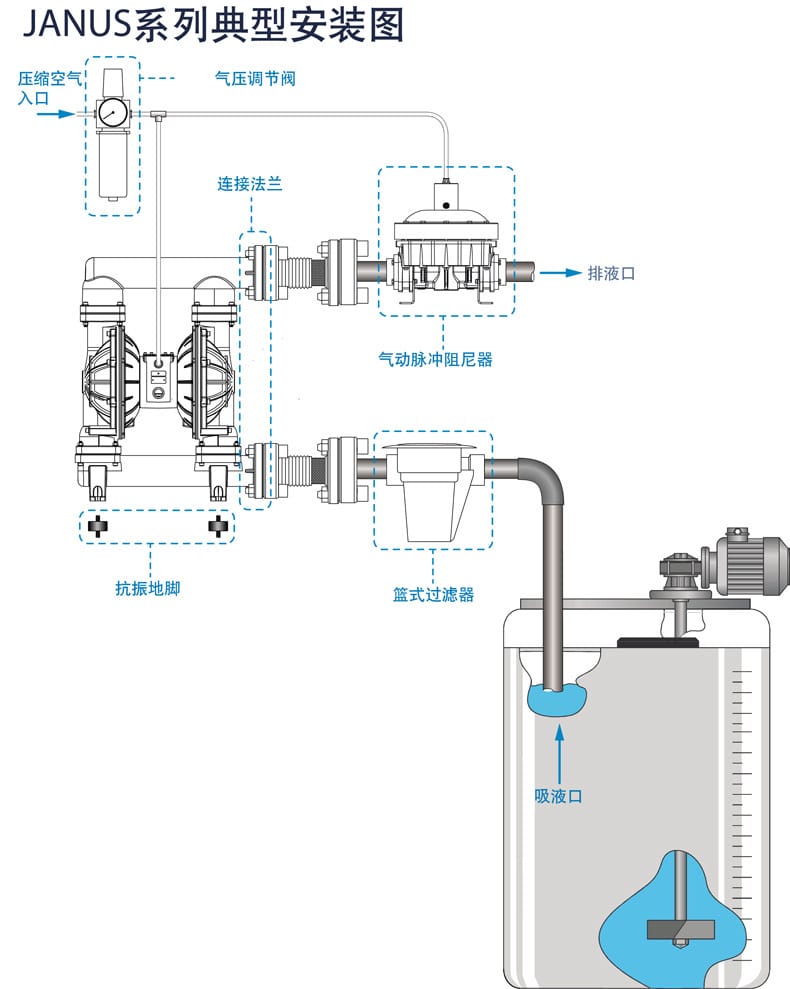

6. 安装条件
为确保泵的最佳性能和安全运行，请遵循以下安装条件：
- 气源要求：
- 提供清洁、干燥的压缩空气。
- 必须安装气压调节阀以控制泵的运行压力和流量。
- 建议安装气动脉冲阻尼器以减少管路脉动。
- 管路连接：
- 吸液口：建议安装篮式过滤器以防止大颗粒杂质进入泵体。
- 排液口：确保出口管路畅通，必要时安装连接法兰。
- 管道尺寸应与泵的连接尺寸匹配，避免缩径导致性能下降。
- 固定与减震：
- 泵体应安装在平整坚固的基础上。
- 建议使用抗振地脚固定，减少运行震动。
- 环境要求：
- 若使用 PVDF 材质，建议进行接地处理以防静电积累。
- 保持周围环境通风，避免废气积聚。
- 排液与维护空间：
- 预留足够的空间以便访问气动交换器进行快速检查。
- 设置排液口以便维护时排空泵内流体。
7. 注意事项
- 流体兼容性：在使用前，务必确认泵头、隔膜、阀球及 O 型圈材质与输送流体的化学兼容性。
- 气源质量：压缩空气中若含有水分或杂质，会损坏气阀芯，建议使用过滤润滑装置。
- 防冻措施：在寒冷环境下使用时，注意排气腔可能结冰，特殊排气设计虽已优化，但仍需监控。
- 粘度限制：输送高粘度流体时，流量会下降，需适当提高气源压力，但不得超过最大压力限制 (8 bar)。
- 固体颗粒：输送含固体颗粒流体时，颗粒直径不得超过该型号的最大允许值 (如 JO120 为 4mm)。
- 维护周期：定期检查隔膜状态，若发现性能下降或泄漏，应及时更换隔膜包。
- 噪音防护：部分大型号噪音可达 90-97 dB，操作人员建议佩戴听力保护装置。

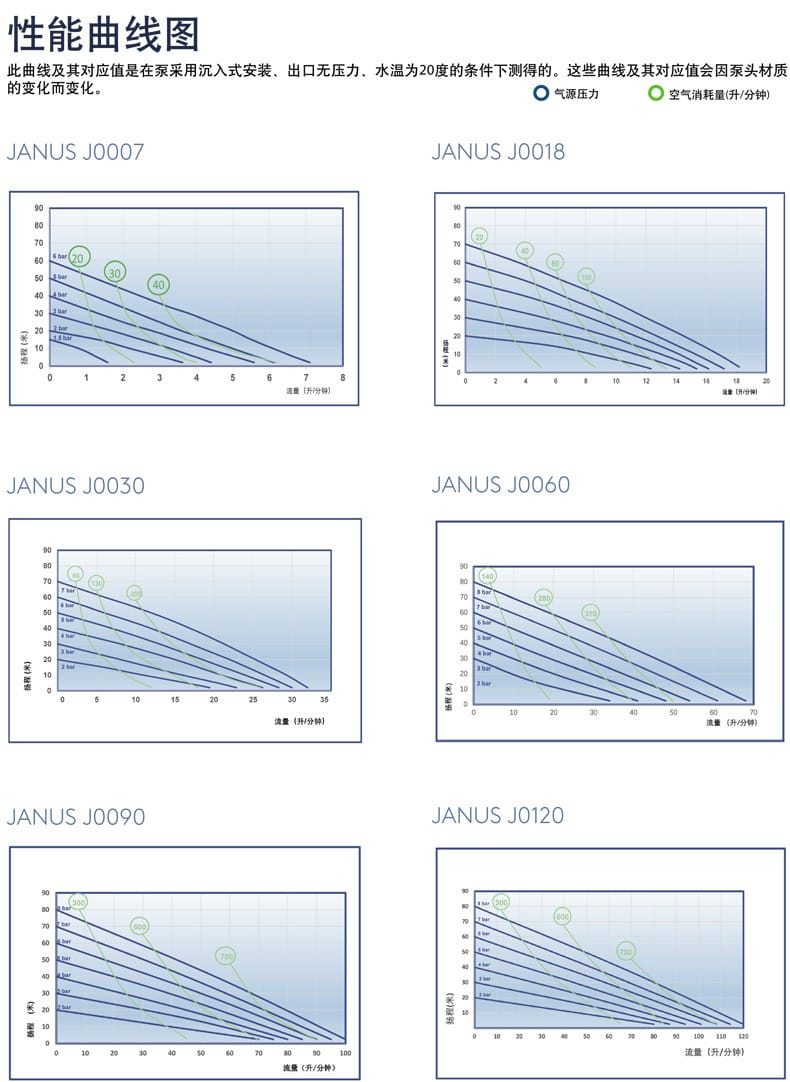

- 性能曲线：性能曲线基于沉入式安装、出口无压力、水温 20 度条件测得，实际工况会有所变化。
8. 关于制造商
所属集团：Lasatec 工业控股集团 (LASATEC INDUSTRIAL HOLDING)
品牌：SEKO
全球布局：在意大利、罗马尼亚、中国、美国和巴西设有生产基地，业务覆盖 120 多个国家和地区。
认证：通过 ISO9001, ISO14001 和 ISO45001 认证，产品出厂前均经过 100% 测试。
创新：拥有 2000 套自有模具，2023 年申请专利 22 项，发布 7 个新产品。
