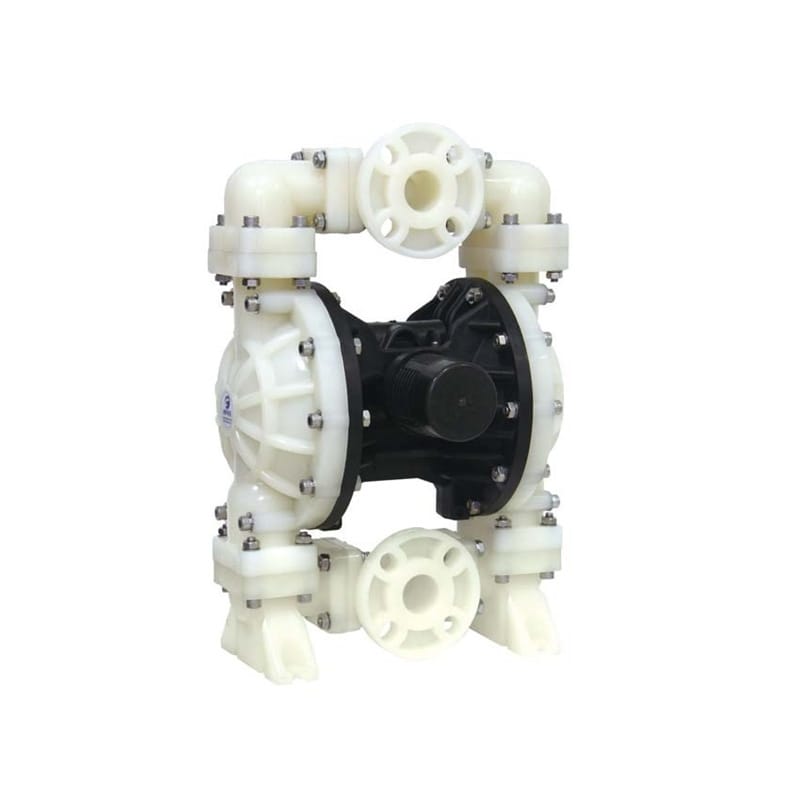

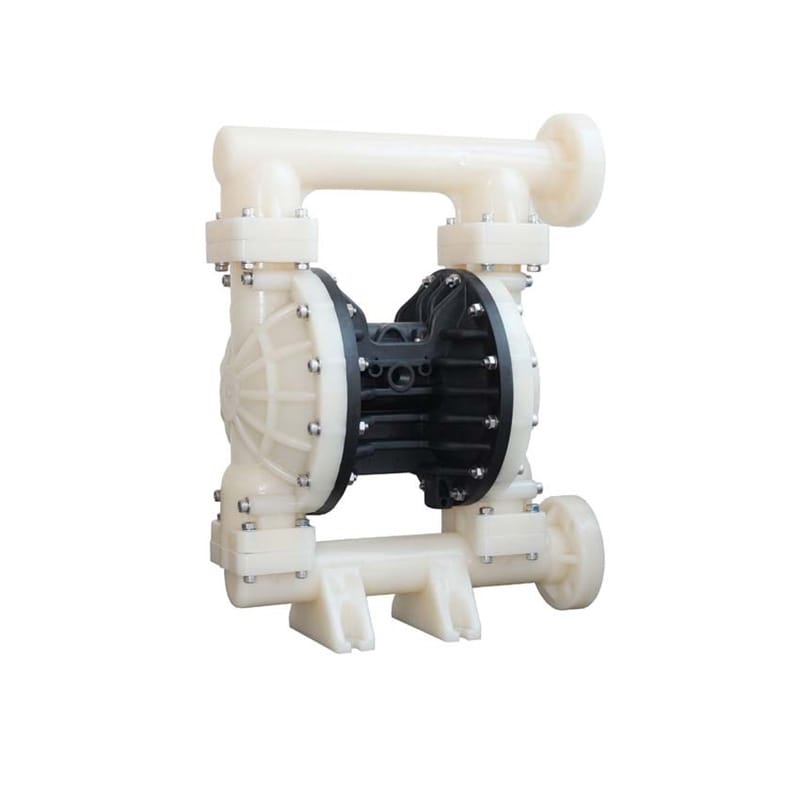

JOFEE 气动隔膜泵 MK40(1.5寸) 工程塑料泵
核心特点
- 高密封性能：阀球采用进一步加工，圆整度高，显著提升止回阀的密封性能。
- 牢固耐用设计：过流部件采用四螺栓连接密封设计，结构牢固且密封性好，干吸能力可达4~7m。
- 灵活安装与多介质输送：三段式上下盖设计，安装灵活方便，并可调成同时输送两种介质。
- 高强度材料：增强材料强度与结构构架，确保过流部件牢固耐用。
- 优质膜片材质：膜片选用进口材质，保证使用寿命和稳定性。
- 高效气阀：导向型气阀设计，工作稳定，耗气量小，降低日常使用成本。

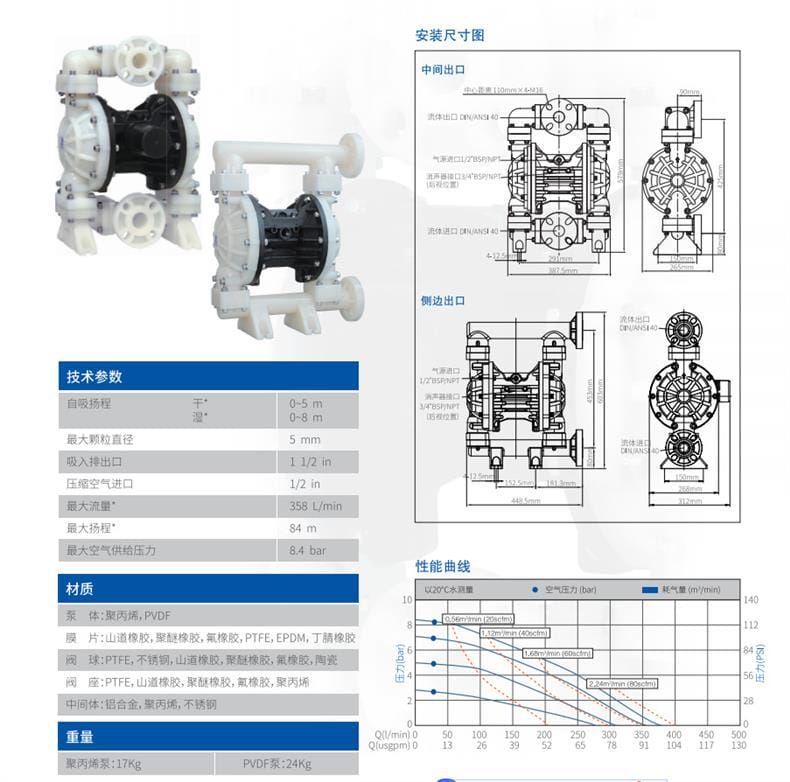

技术参数
- 自吸扬程（干/湿）：0-5m / 0~8m
- 最大颗粒直径：5mm
- 吸入排出口：1 1/2 in
- 压缩空气进口：1/2 in
- 最大流量：358 L/min
- 最大扬程：84m
- 最大空气供给压力：8.4 bar
材质选择
- 泵体：聚丙烯，PVDF
- 膜片：山道橡胶，聚醚橡胶，氟橡胶，PTFE，EPDM，丁腈橡胶
- 阀球：PTFE，不锈钢，山道橡胶，聚醚橡胶，氟橡胶，陶瓷
- 阀座：PTFE，山道橡胶，聚醚橡胶，氟橡胶，聚丙烯
- 中间体：铝合金，聚丙烯，不锈钢
重量
应用行业
适用于化工、食品饮料、制药、环保水处理、石油天然气等行业中的液体输送任务，尤其适合需要高耐腐蚀性和高稳定性的工况。
安装条件
- 接口标准：
- 流体进出口：DIN/ANSI 40
- 气源进口：1/2 BSP/NPT
- 消声器接口：3/4 BSP/NPT
- 安装环境要求：需确保气源压力稳定，避免泵体长时间处于高温或腐蚀性环境中。
- 空间要求：安装位置需预留足够的维护空间，便于拆卸和检修。
注意事项
- 气源质量：确保气源清洁无杂质，建议配备过滤器以保护气阀。
- 介质兼容性：根据输送介质特性选择合适的泵体、膜片及阀球材质。
- 定期维护：定期检查膜片及阀球的磨损情况，及时更换以延长泵的使用寿命。
- 运行监控：在使用过程中密切关注泵的工作状态，避免超负荷运行。
- 耗气量控制：根据实际需求调整气压，避免不必要的能源浪费。
性能曲线说明
- 流量单位：Q（L/min 或 gpm），以20°C水为测量基准。
- 空气压力与耗气量关系：
- 1 bar 对应耗气量约 0.56 m³/min (20 scfm)
- 1.32 m³/min (40 scfm)
- 1.65 m³/min (60 scfm)
- 2.24 m³/min (80 scfm)
- 流量范围：0 ~ 500 L/min（对应约 0 ~ 132 gpm）
MORAK系列气动隔膜泵具有以下特征：
阀球采用进一步加工，圆整度高，提升止回阀密封性能。
过流部件采用四螺栓连接密封设计，牢固且密封性好，泵的干吸能力可达4~7m。
三段式上下盖，安装灵活方便，并可调成同时输送两种介质。
增强材料强度与结构构架，泵的过流部件牢固耐用。
膜片生产选用进口材质。
导向型气阀，工作稳定, 耗气量小，日常使用成本较低。
