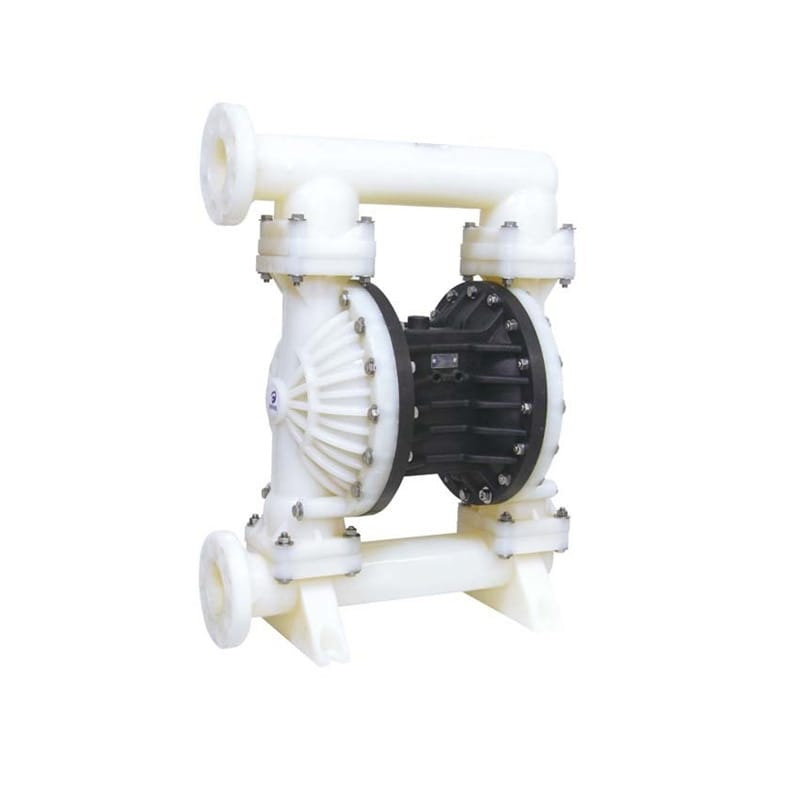

JOFEE 气动隔膜泵 MK80(3寸) 大口径塑料泵
核心特点
- 阀球优化：采用进一步加工的阀球，圆整度高，显著提升止回阀密封性能。
- 过流部件设计：四螺栓连接密封设计，牢固且密封性好，干吸能力可达4~7m。
- 三段式上下盖：安装灵活方便，并可调成同时输送两种介质。
- 材料增强：选用高强度材料与结构框架，确保过流部件牢固耐用。
- 膜片材质：膜片生产选用进口材质，保证耐久性和稳定性。
- 导向型气阀：工作稳定，耗气量小，日常使用成本低。

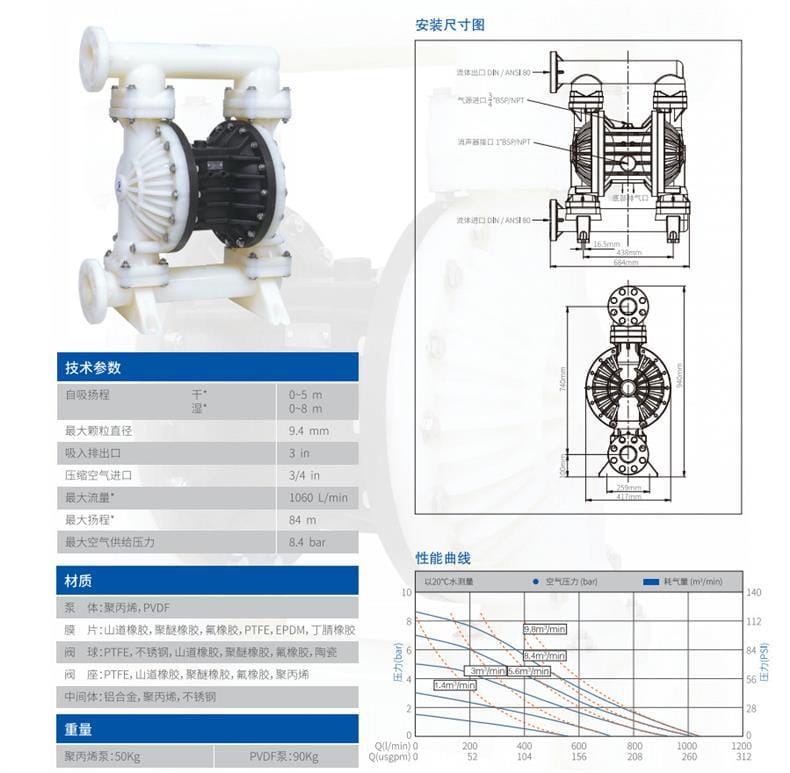

技术参数
| 项目 |
参数 |
| 自吸扬程（湿） |
0-5m / 0-8m |
| 最大颗粒直径 |
9.4 mm |
| 吸入排出口 |
3 in |
| 压缩空气进口 |
3/4 in |
| 最大流量 |
1050 L/min |
| 最大扬程 |
84 m |
| 最大空气供给压力 |
8.4 bar |
材质
- 泵体：聚丙烯，PVDF
- 膜片：山道橡胶，聚醚橡胶，氟橡胶，PTFE，EPDM，丁腈橡胶
- 阀球：PTFE，不锈钢，山道橡胶，聚醚橡胶，氟橡胶，陶瓷
- 座：PTFE，山道橡胶，聚醚橡胶，氟橡胶，聚丙烯
- 中间体：铝合金，聚丙烯，不锈钢
重量
应用行业
适用于化工、制药、食品饮料、环保水处理、石油天然气等行业，尤其适合需要输送腐蚀性、高粘度或含颗粒介质的场景。
安装条件
- 流体出口：DIN/ANSI 80标准
- 气源进口：BSP/NPT标准
- 消声器排口：1" x 8S8 NPT
- 流体进口：DIN/ANSI标准
- 其他尺寸标注：EO-183 mm，00438 mm，m684 mm，0259 mm，9 mm
注意事项
- 确保气源压力在额定范围内（最大8.4 bar），以避免损坏设备。
- 使用前检查所有连接部位是否紧固，防止泄漏。
- 在输送腐蚀性液体时，选择合适的材质以延长泵的使用寿命。
- 定期维护膜片和阀球，确保其密封性能良好。
- 测试介质为20℃水，实际使用中需根据介质特性调整性能参数。
- 安装时注意消声器排口方向，避免影响操作环境。
性能曲线
- 测试介质：20℃水
- 空气压力与耗气量关系（近似值）：
- 10 bar → 140 m³/min
- 9 bar → 9.8 m³/min
- 8.4 bar → 8.4 m³/min
- 6.8 bar → 6.8 m³/min
- 5.6 bar → 5.6 m³/min
- 3 bar → 3 m³/min
- 2.28 bar → 2.28 m³/min
- 流量范围：0–1200 L/min
- 压力范围示例：52, 104, 156, 208, 260, 312 bar·L/min（可能为功率或性能点标注）
MORAK系列气动隔膜泵具有以下特征：
阀球采用进一步加工，圆整度高，提升止回阀密封性能。
过流部件采用四螺栓连接密封设计，牢固且密封性好，泵的干吸能力可达4~7m。
三段式上下盖，安装灵活方便，并可调成同时输送两种介质。
增强材料强度与结构构架，泵的过流部件牢固耐用。
膜片生产选用进口材质。
导向型气阀，工作稳定, 耗气量小，日常使用成本较低。
