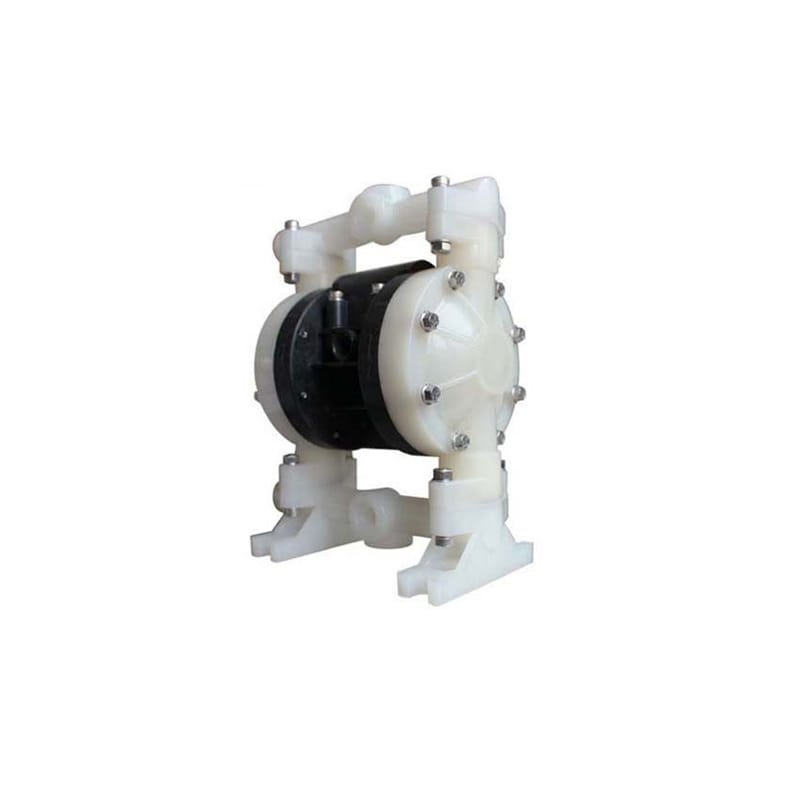

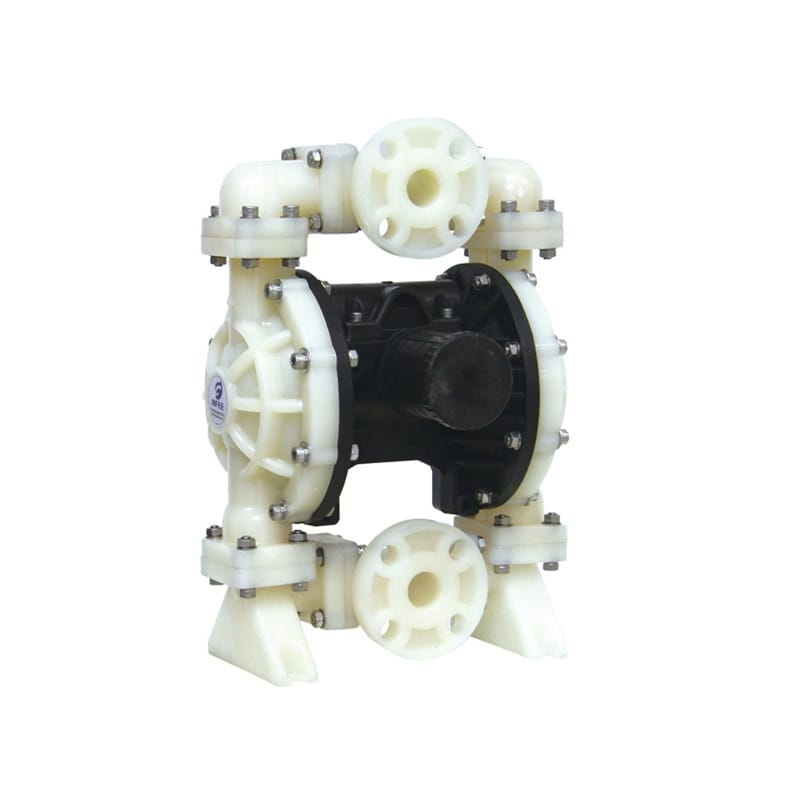

JOFEE 气动隔膜泵 MK25(1寸) 产品说明
核心特点
- 阀球优化设计：阀球采用进一步加工，圆整度高，提升止回阀密封性能。
- 四螺栓连接密封：过流部件采用牢固的四螺栓连接密封设计，干吸能力可达4~7米。
- 三段式上下盖结构：安装灵活方便，并可调成同时输送两种介质。
- 增强材料强度：泵的过流部件牢固耐用，适合多种工况需求。
- 进口材质膜片：选用高质量进口材质生产膜片，确保耐久性和可靠性。
- 导向型气阀：工作稳定，耗气量小，降低日常使用成本。

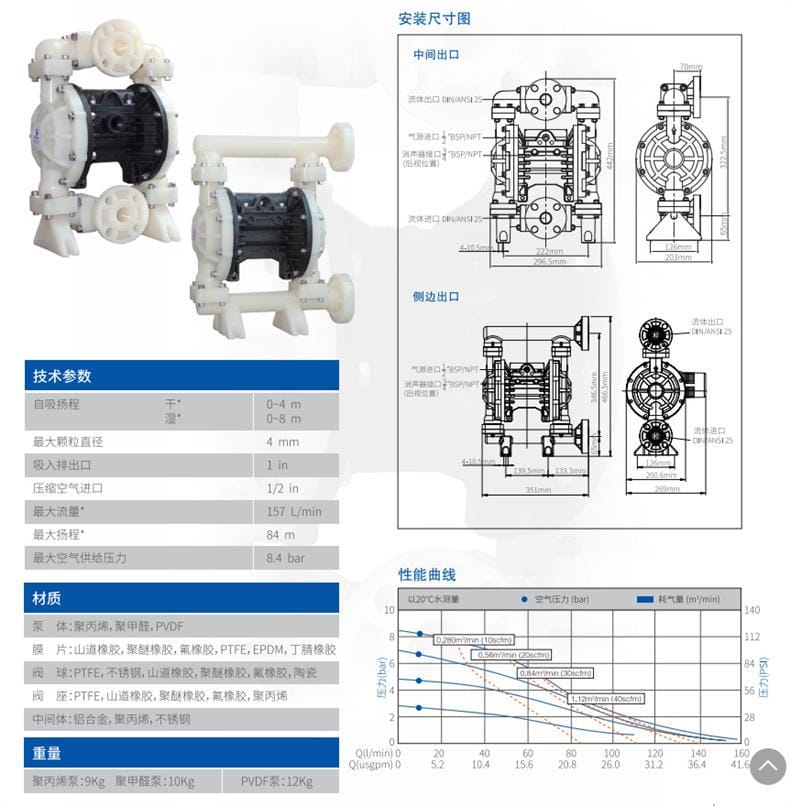

技术参数
| 参数名称 |
参数值 |
| 自吸扬程 |
干：0~4m / 湿：0~8m |
| 最大颗粒直径 |
4mm |
| 吸入排出口 |
1 in |
| 压缩空气进口 |
1/2 in |
| 最大流量 |
157 L/min |
| 最大扬程 |
84m |
| 最大空气供给压力 |
8.4 bar |
材质
- 泵体：聚丙烯、聚甲醛、PVDF
- 膜片：山道橡胶、聚醚橡胶、氟橡胶、PTFE、EPDM、丁腈橡胶
- 阀球：PTFE、不锈钢、山道橡胶、聚醚橡胶、氟橡胶、陶瓷
- 阀座：PTFE、山道橡胶、聚醚橡胶、氟橡胶、聚丙烯
- 中间体：铝合金、聚丙烯、不锈钢
重量
- 聚丙烯泵：9Kg
- 聚甲醛泵：10Kg
- PVDF泵：12Kg
应用行业
适用于化工、食品饮料、医药、水处理、石油、矿业等多个行业的液体输送及工艺流程中。
安装条件
- 安装尺寸：
- 中间出口：70mm
- 流体进出口：DIN/ANSI 25
- 气源进口：BSP/NPT
- 消声器接口：BSP/NPT（后视位置）
- 性能曲线：基于20℃水测量，空气压力与耗气量关系如下：
- 空气压力 (bar)：0.28 m³/min (10 scfm)，0.58 m³/min (20 scfm)，0.84 m³/min (30 scfm)，1.12 m³/min (40 scfm)
- 流量 Q (L/min)：0, 20, 40, 60, 80, 100, 120, 140, 160
- 流量 Q (usgpm)：0, 5.2, 10.4, 15.6, 20.8, 26.0, 31.2, 36.4, 41.6
注意事项
- 确保压缩空气的压力和质量符合要求，避免因杂质或水分影响泵的正常运行。
- 在安装过程中，注意检查各连接部位的密封性，防止泄漏。
- 使用前需确认介质与泵体、膜片、阀球等材料的兼容性，以避免腐蚀或损坏。
- 长时间停用时，建议排空泵内残留液体，防止结垢或腐蚀。
- 定期检查和维护膜片及其他易损件，确保设备长期稳定运行。
MORAK系列气动隔膜泵具有以下特征：
阀球采用进一步加工，圆整度高，提升止回阀密封性能。
过流部件采用四螺栓连接密封设计，牢固且密封性好，泵的干吸能力可达4~7m。
三段式上下盖，安装灵活方便，并可调成同时输送两种介质。
增强材料强度与结构构架，泵的过流部件牢固耐用。
膜片生产选用进口材质。
导向型气阀，工作稳定, 耗气量小，日常使用成本较低。
