联测超声波水位计（高精度防腐液位物位传感器）产品详解
? 核心特点

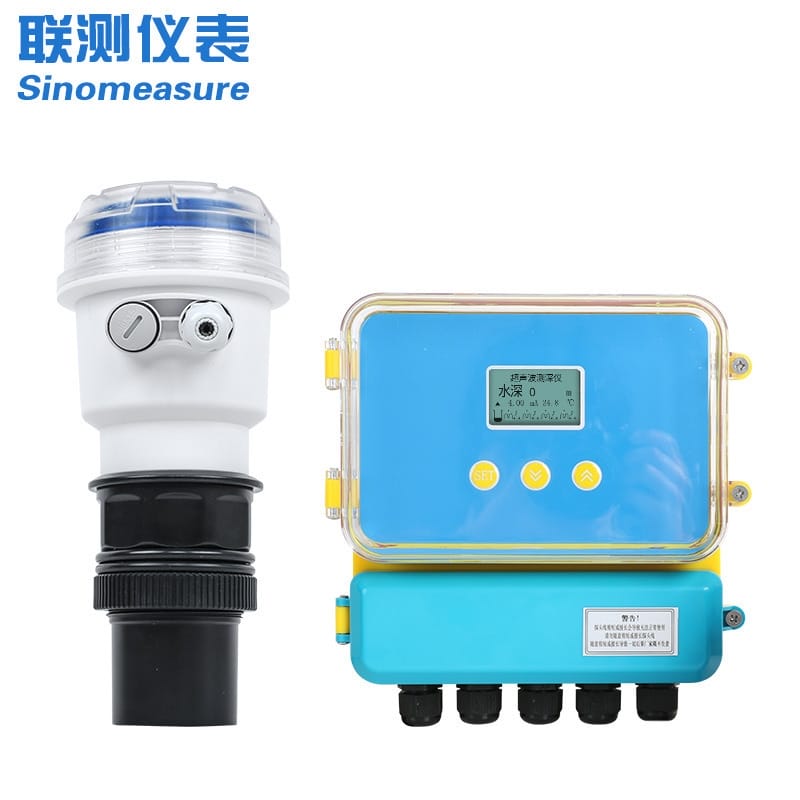

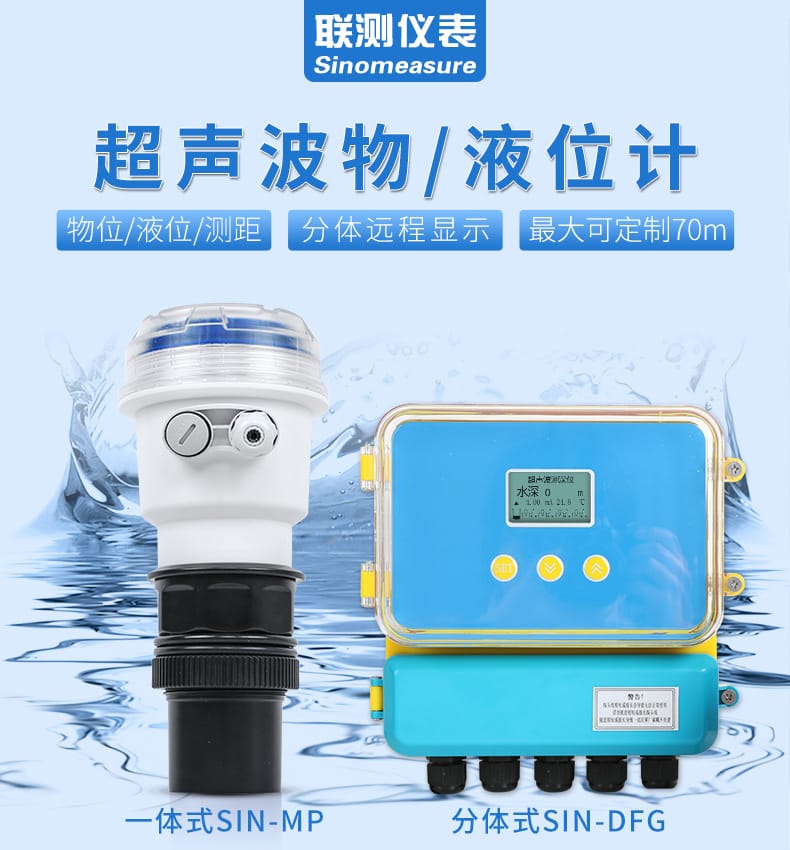

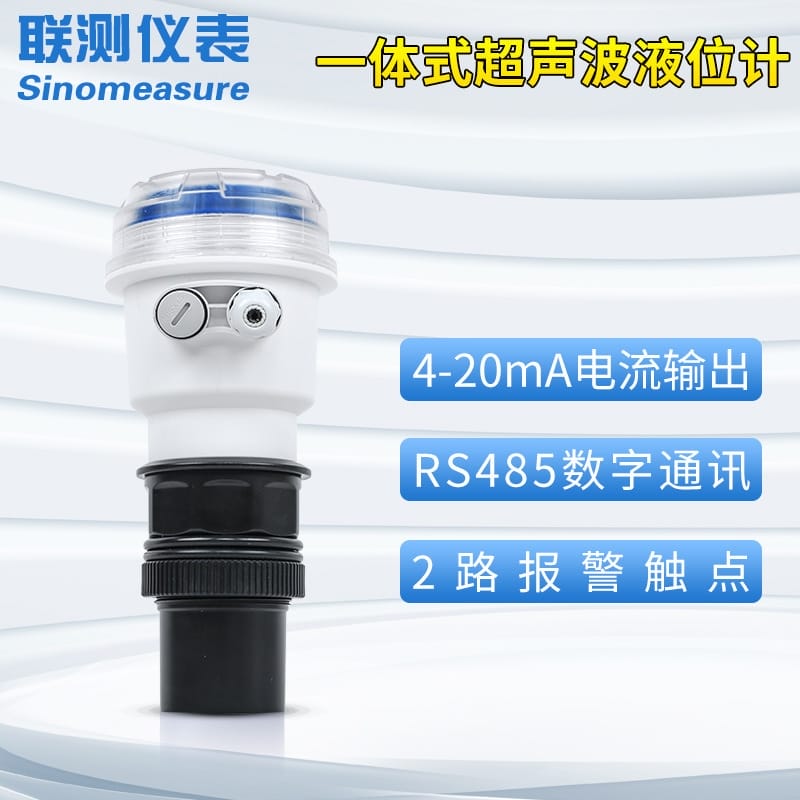

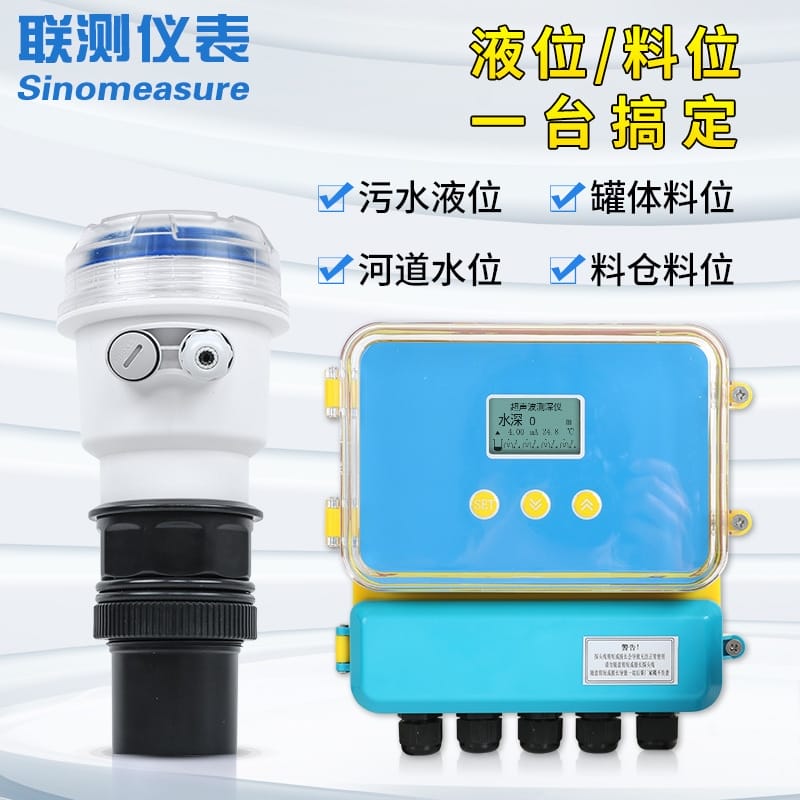

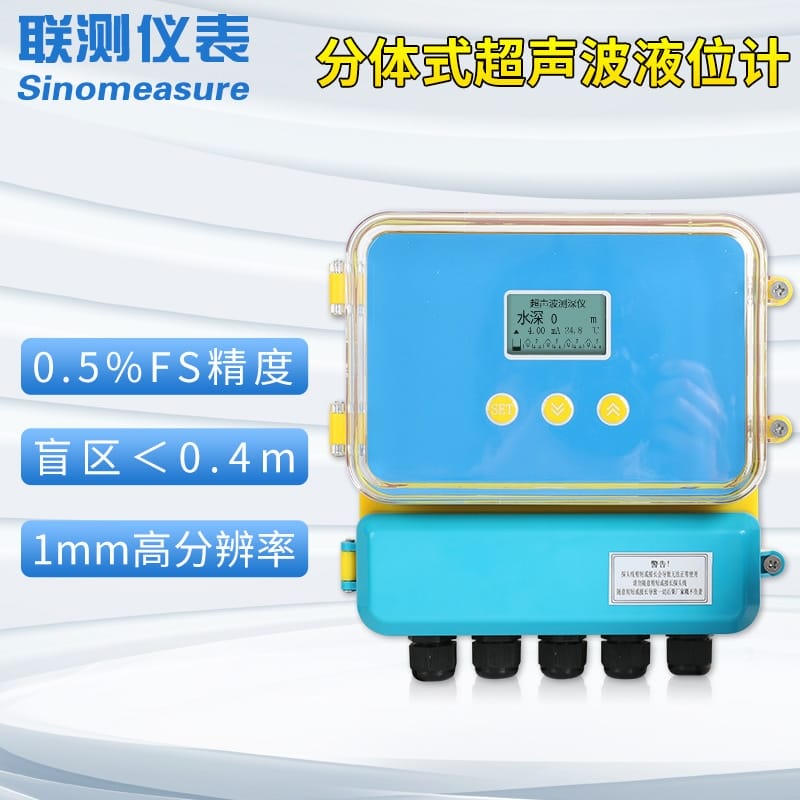

- 双模架构设计：提供一体式（SIN-MP）与分体式（SIN-DFG）两种形态，灵活适配不同现场安装空间与布线需求。

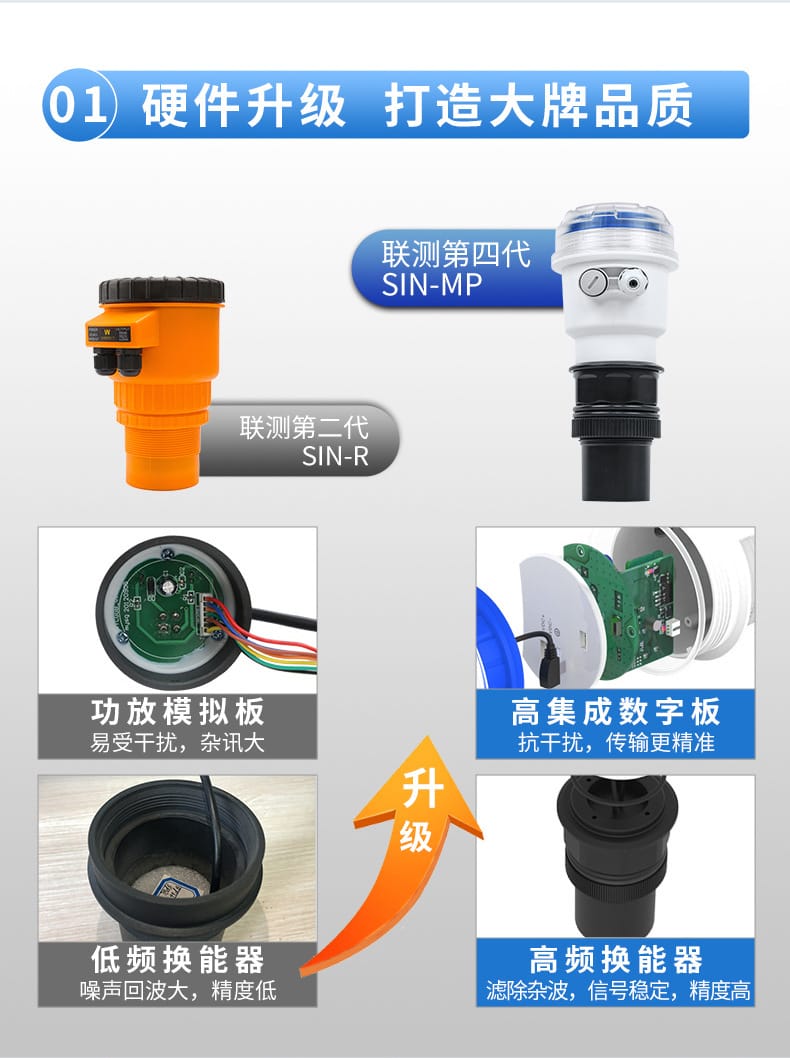

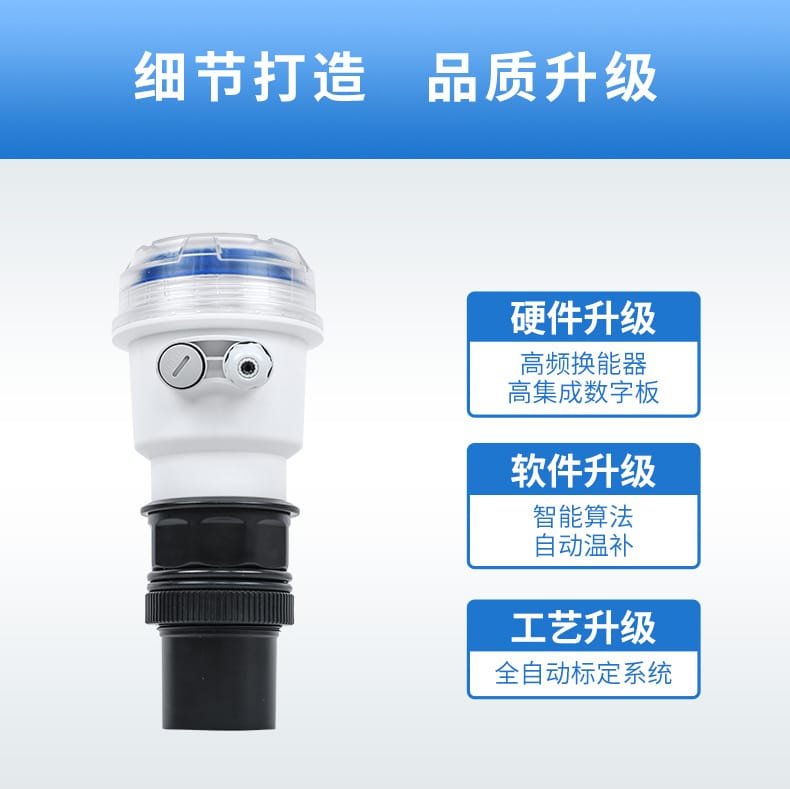

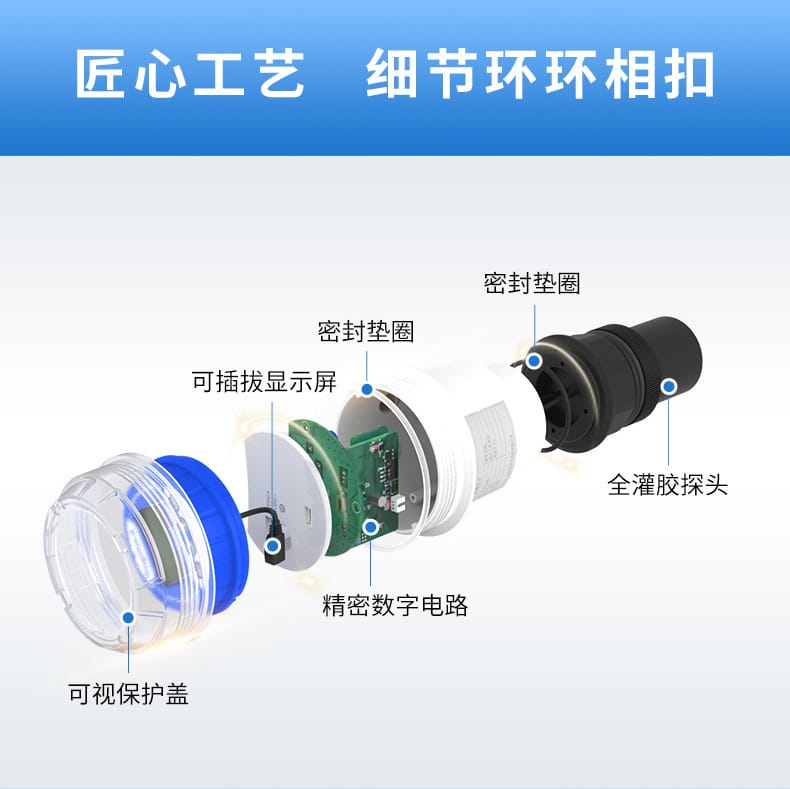

- 高频抗扰硬件：采用第四代高频换能器搭配高集成数字功放板，有效滤除杂波噪声，信号传输更精准稳定。

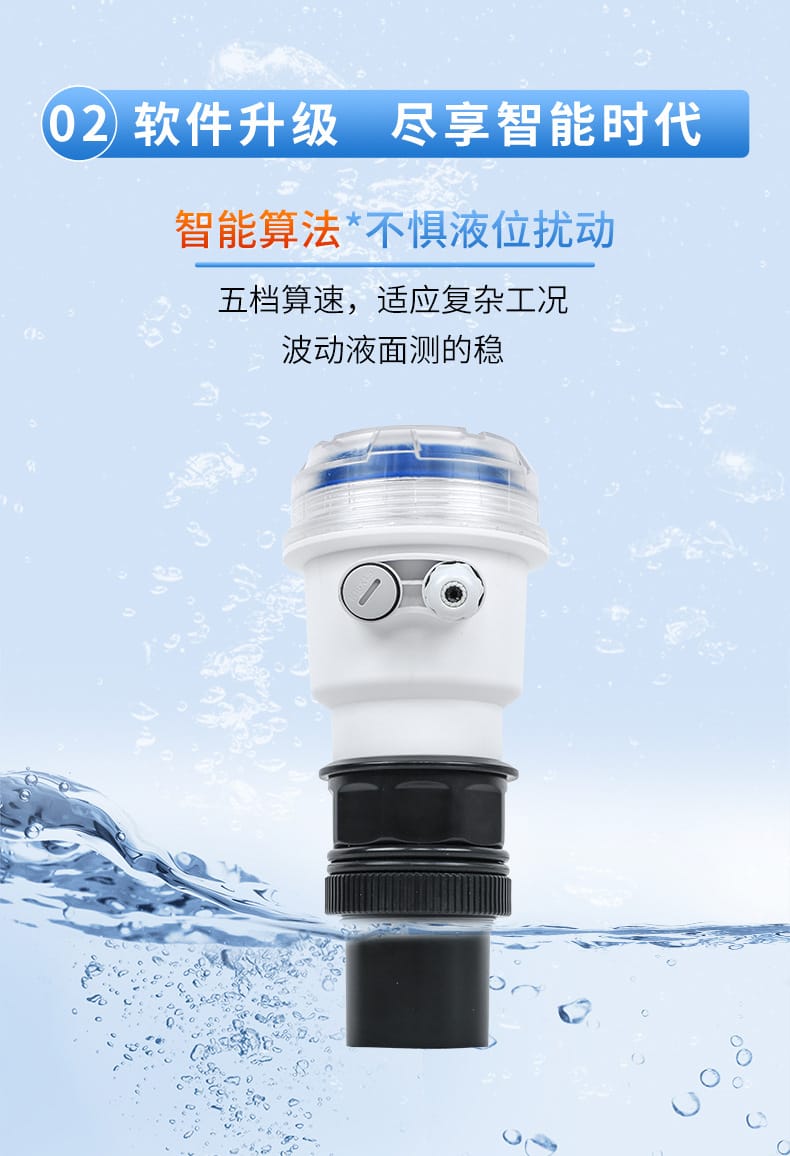

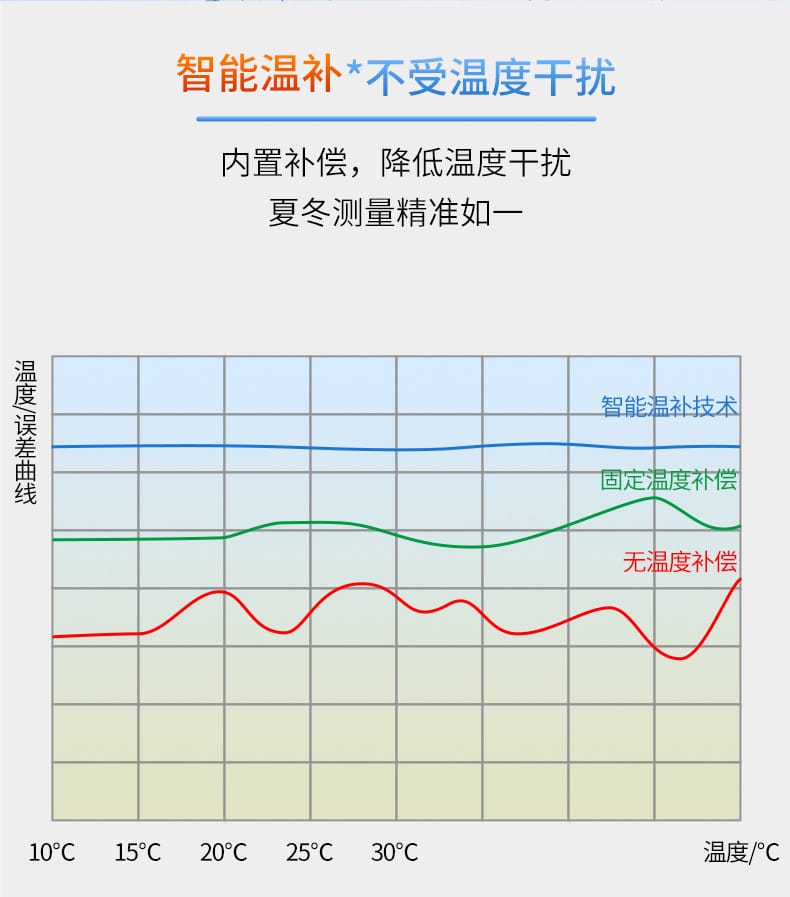

- 智能温补算法：内置温度-误差补偿曲线，自动修正因环境温度变化导致的测量偏差，实现全天候高精度测量。

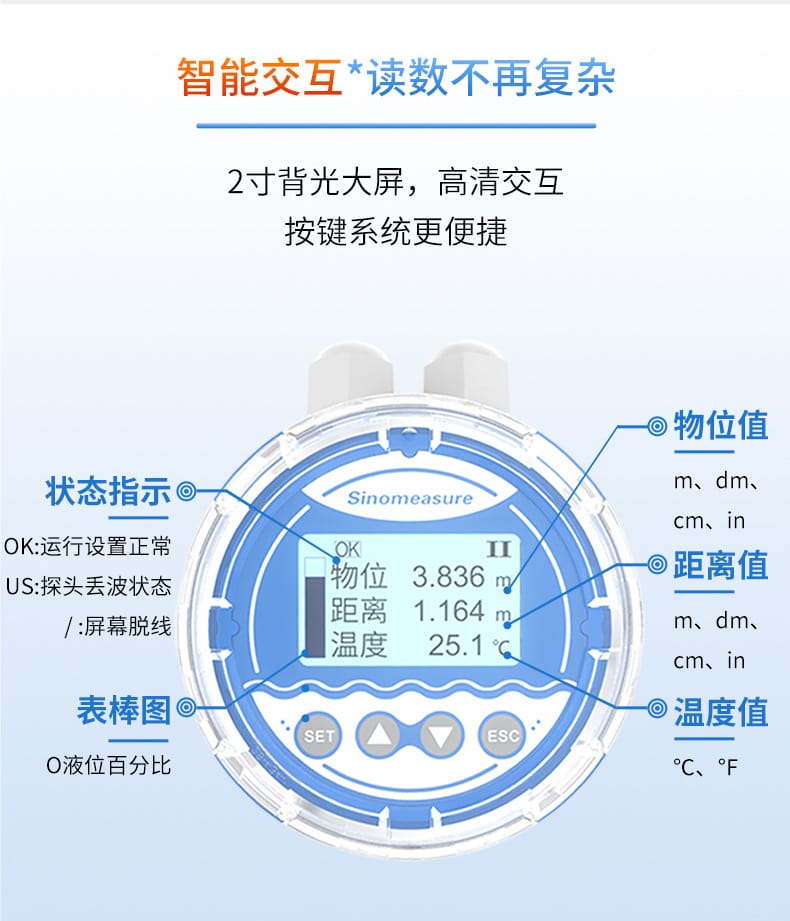

- 人机交互升级：配备2寸高清背光大屏，支持中/英文切换、实时状态指示（运行/丢波）、参数设置及可视化表棒图，操作直观便捷。

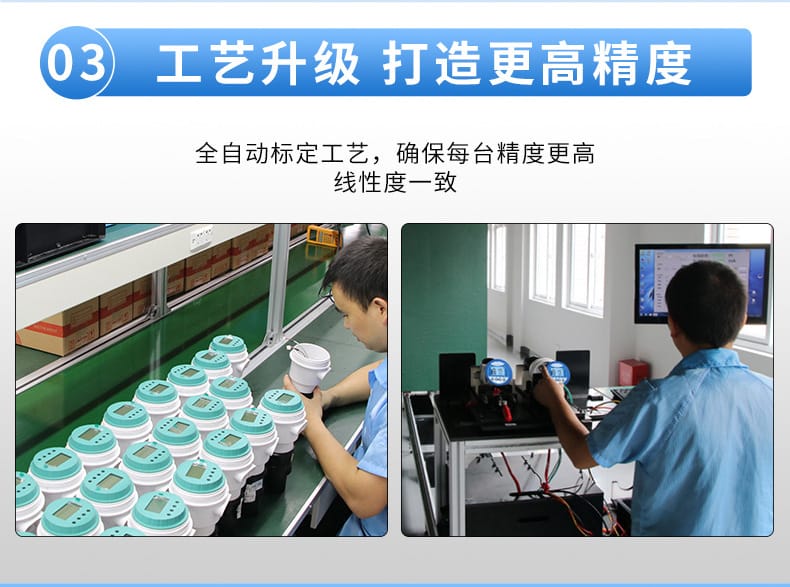

- 工业级防护与标定：探头达IP68防护等级，表头IP65防护；出厂前经全自动标定系统检测，线性度一致，品质可靠。
- 多协议输出：标配4~20mA标准信号，可选配RS485/RS232通讯接口，无缝对接PLC、DCS及上位机系统。

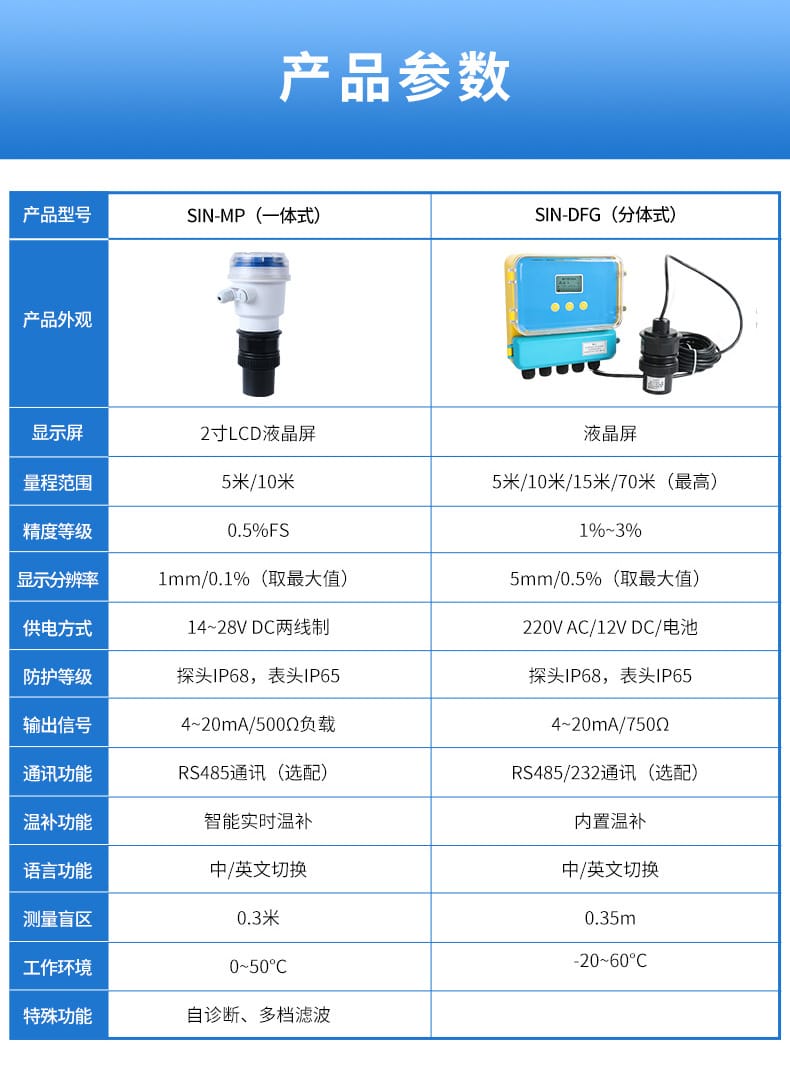

? 技术参数
| 参数项目 |

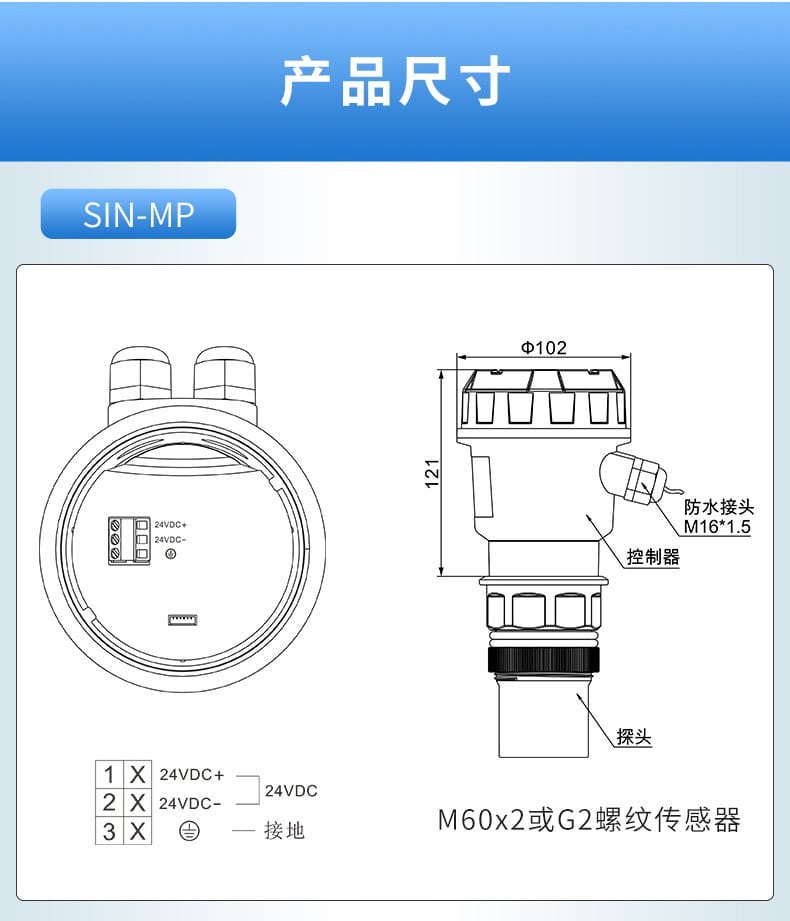

SIN-MP（一体式） |

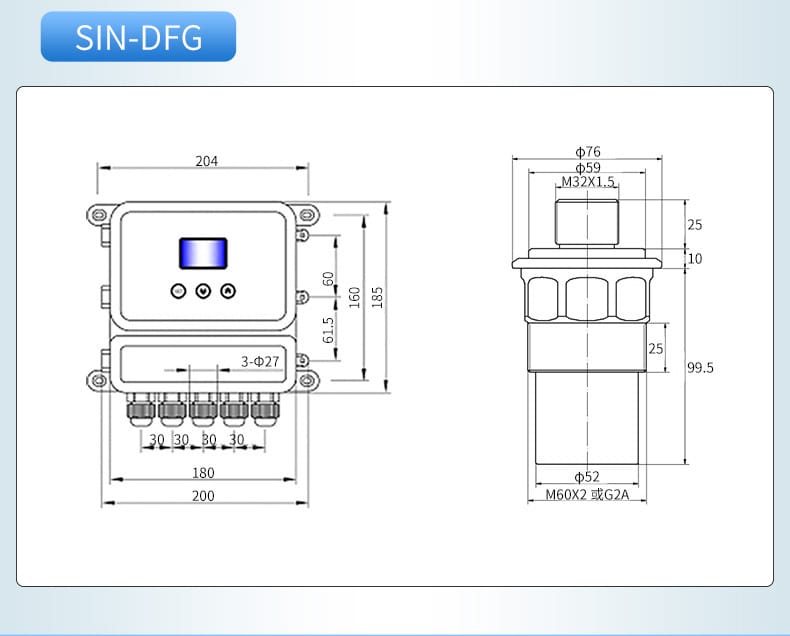

SIN-DFG（分体式） |
| 量程范围 |
5米 / 10米 |
5米 / 10米 / 15米 / 70米（最高） |
| 精度等级 |
0.5% FS |
1% ~ 3% |
| 显示分辨率 |
1mm / 0.1%（取最大值） |
5mm / 0.5%（取最大值） |
| 供电方式 |
14~28V DC（两线制） |
220V AC / 12V DC / 电池供电 |
| 输出信号 |
4~20mA（最大负载500Ω） |
4~20mA（最大负载750Ω） |
| 通讯接口 |
RS485（选配） |
RS485 / RS232（选配） |
| 温度补偿 |
智能实时温补 |
内置固定温度补偿 |
| 测量盲区 |
0.3米 |
0.35米 |
| 工作环境 |
0 ~ 50℃ |
-20 ~ 60℃ |
| 防护等级 |
探头IP68 / 表头IP65 |
探头IP68 / 表头IP65 |
| 特殊功能 |
自诊断、多档滤波调节 |
无 |
| 语言支持 |
中/英文可切换 |
中/英文可切换 |

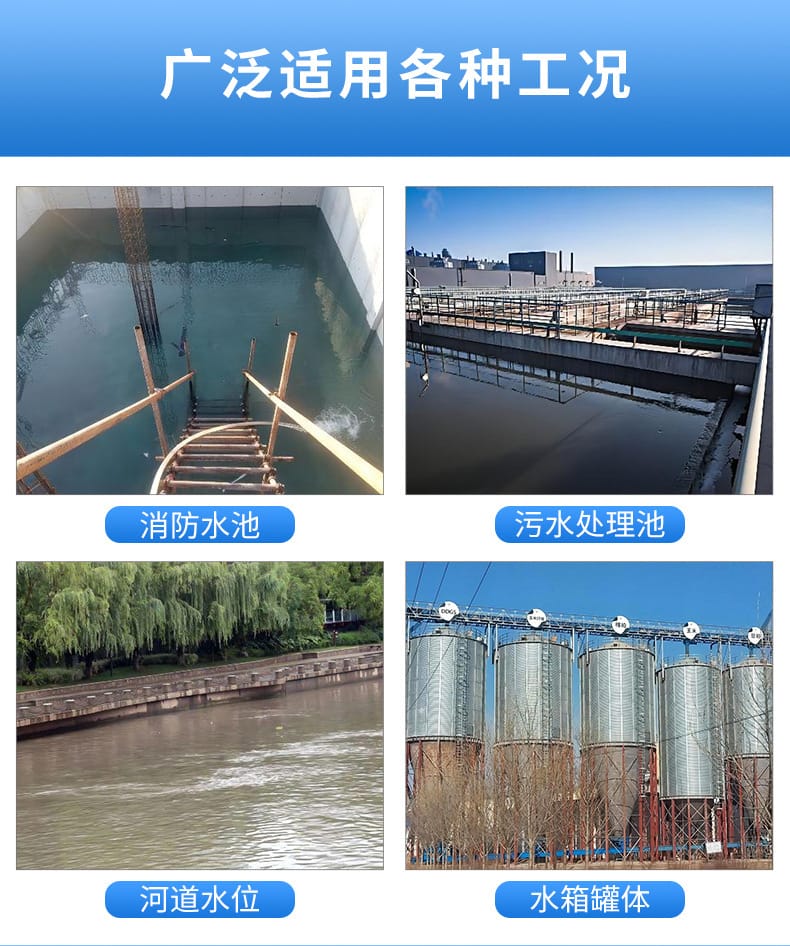

? 应用行业
产品广泛适用于各类开放及封闭容器的液位/物位连续监测，典型应用领域包括：
- 环保水务：污水处理厂、污水泵站、河道水位监测、消防水池液位控制。

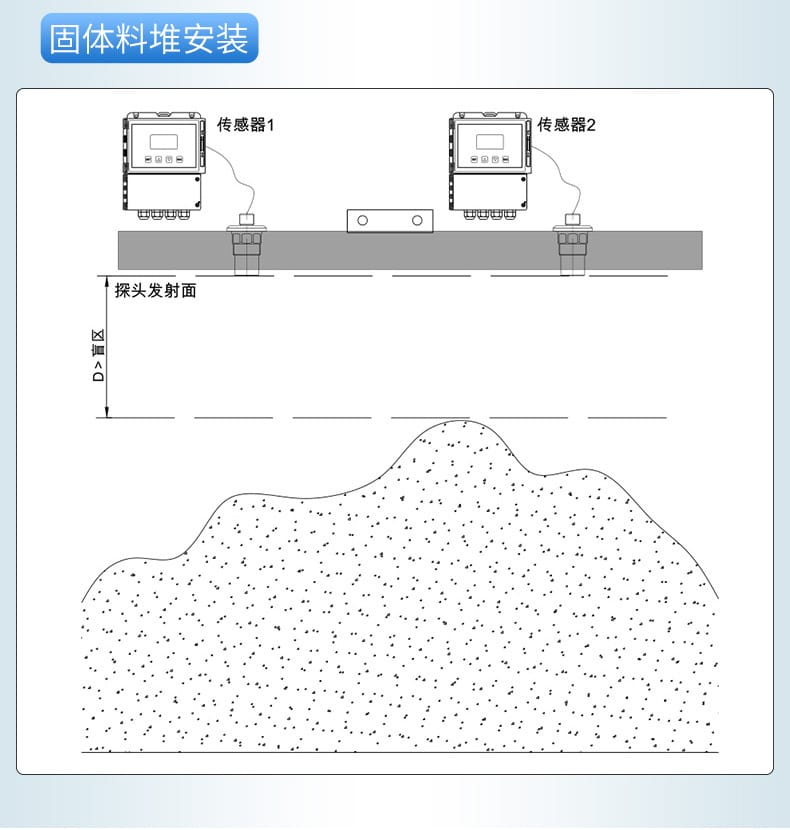

- 工业制造：化工储罐、自来水水箱、固体料仓/料堆监测、反应釜液位跟踪。
- 市政水利：排水井、水库、灌溉渠道、供水管网压力与流量配套监测。

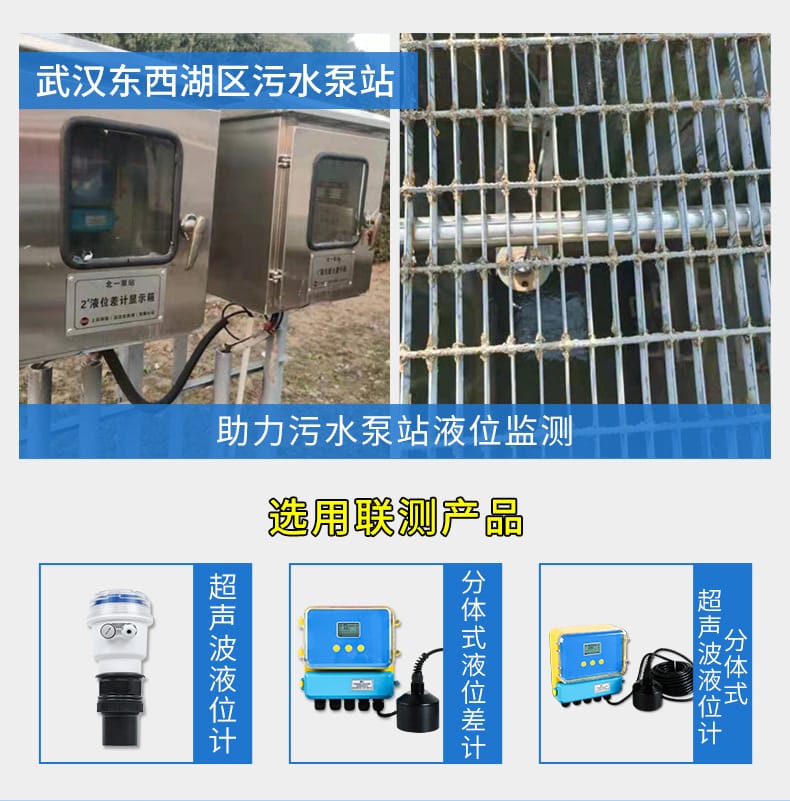

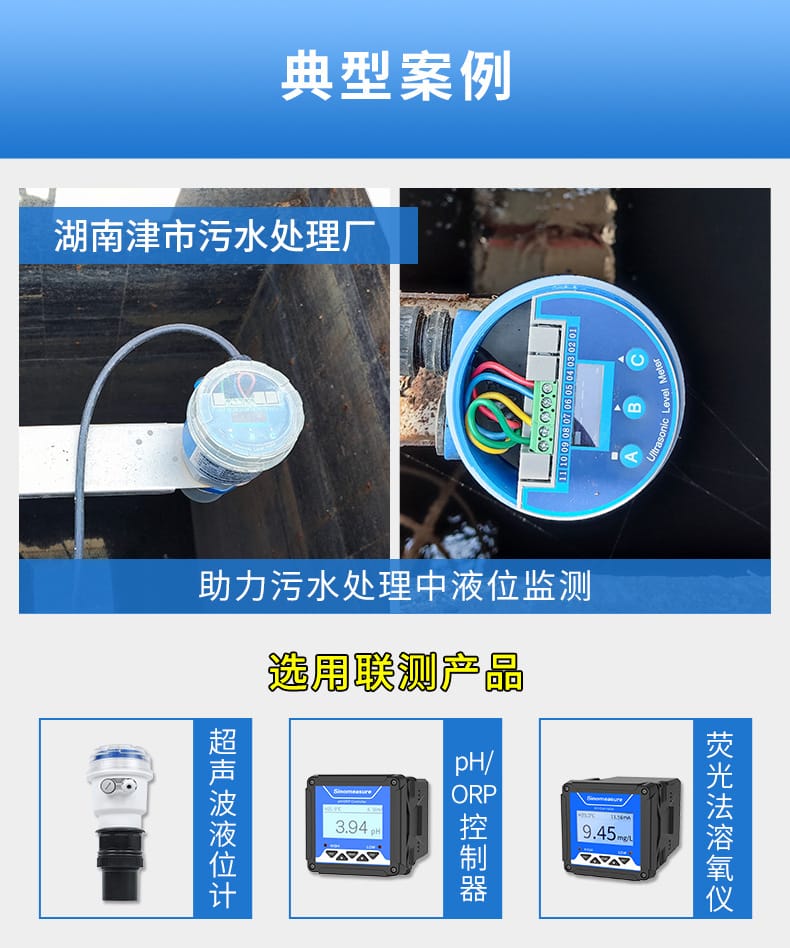

- 标杆案例：湖南津市污水处理厂液位监测项目、武汉东西湖区污水泵站液位差计显示系统。
?️ 安装条件

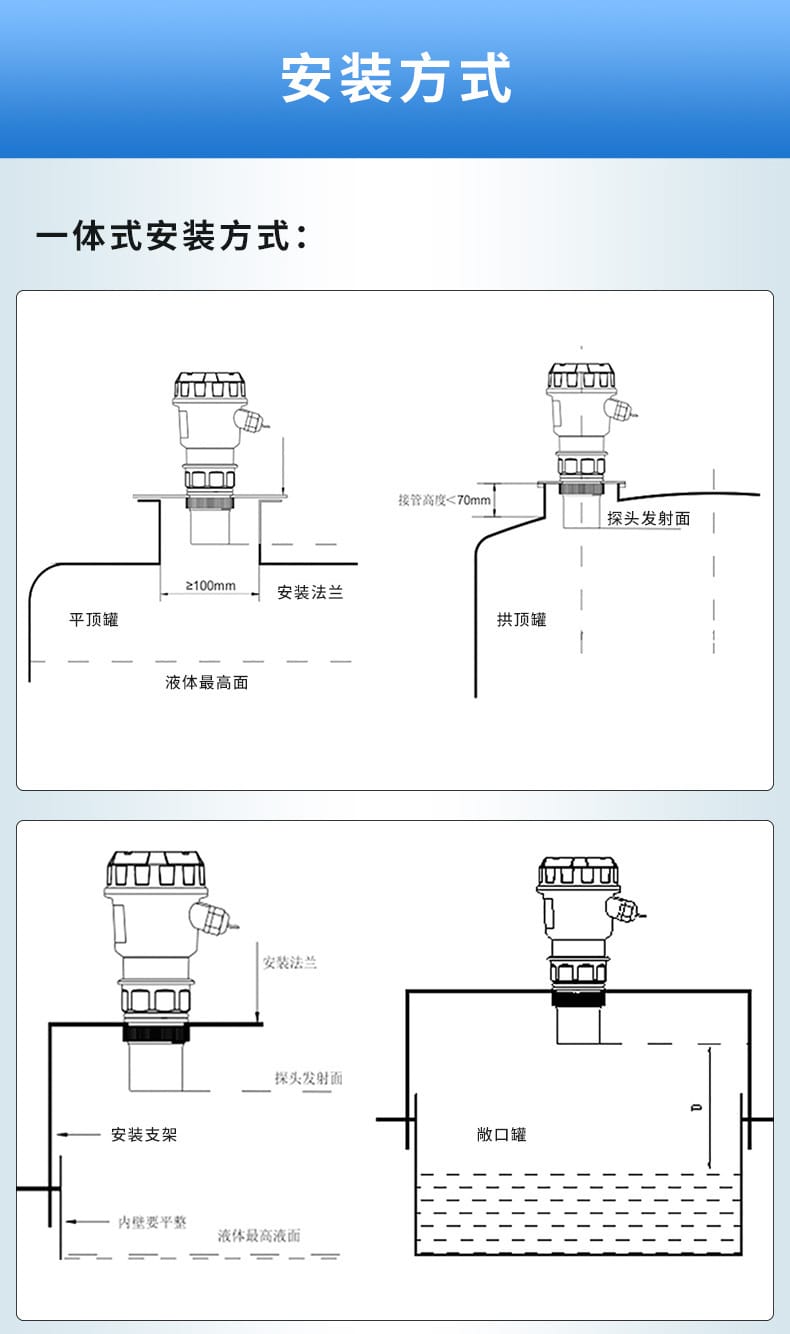

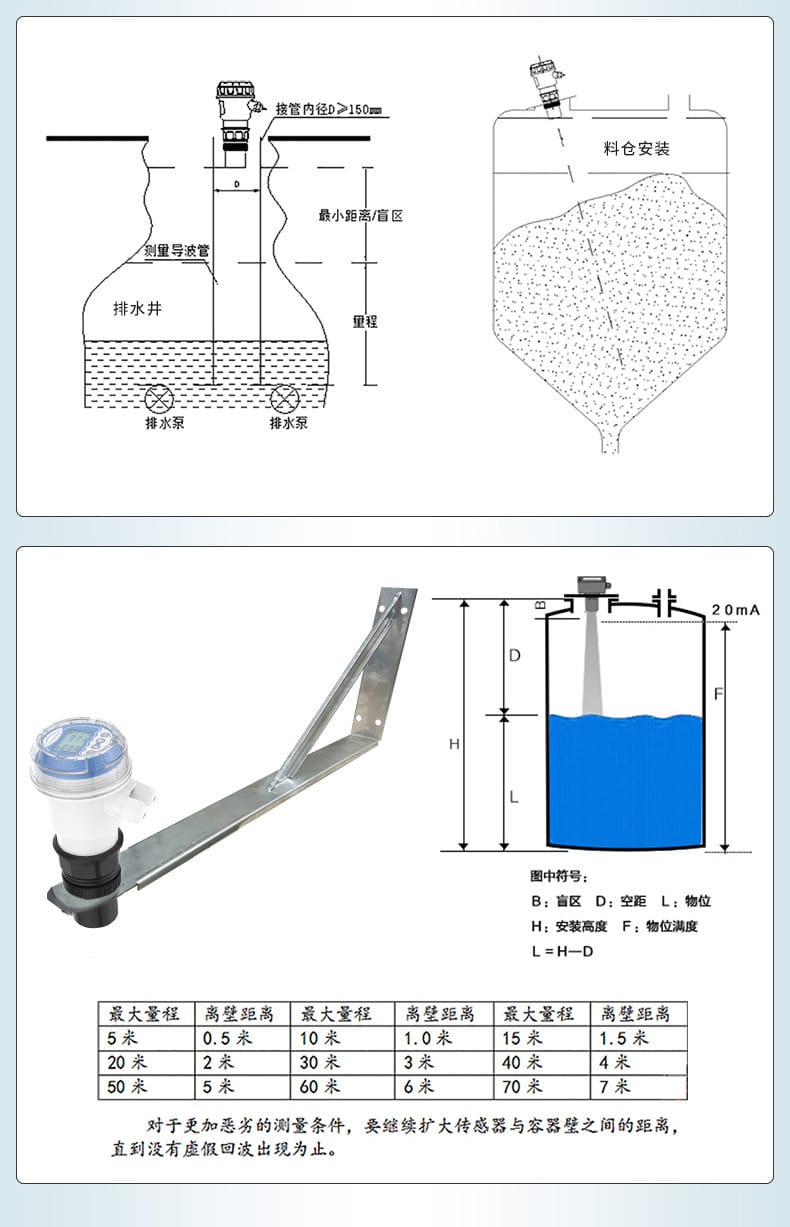

- 安装面要求：容器内壁需保持平整光滑，避免凸起或凹陷导致声波散射；探头发射面必须严格垂直于被测介质表面。
- 离壁距离规范（防虚假回波）：
| 最大量程 | 最小离壁距离 | 最大量程 | 最小离壁距离 |
|---|---|---|---|
| 5米 | 0.5米 | 40米 | 4米 |
| 10米 | 1.0米 | 50米 | 5米 |
| 15米 | 1.5米 | 60米 | 6米 |
| 20米 | 2.0米 | 70米 | 7米 |
注：在泡沫、蒸汽等恶劣工况下，需进一步扩大传感器与容器壁的距离，直至仪表无虚假回波显示为止。
- 接管与法兰：推荐接管内径 D≥150mm；螺纹规格支持 M60×2 或 G2；一体式安装高度建议 ＜70mm。
- 空间计算：遵循公式
L = H - D（L为实际物位，H为安装高度，D为空距），确保满液位时不超出量程上限。

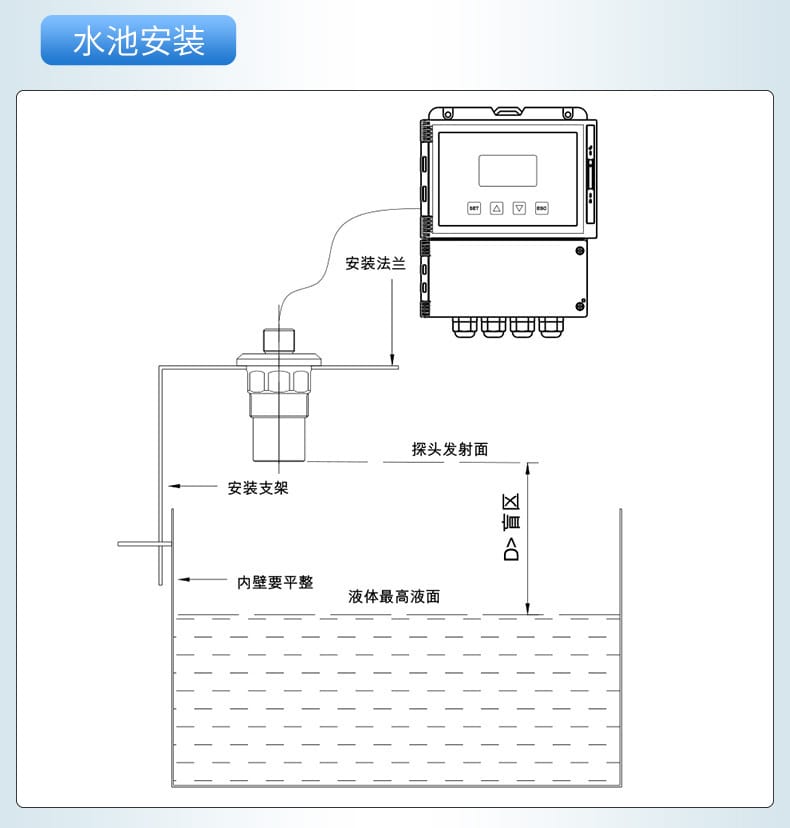

- 分体式布线：探头与显示表头分离安装时，信号线缆需采用屏蔽线并妥善接地，防水接头需拧紧密封，防止水汽侵入与电磁干扰。
⚠️ 注意事项
- 严格规避盲区：安装时必须预留至少0.3~0.35米的测量盲区，确保最高液位始终高于此距离，否则将引发数据跳变、乱码或探头丢波报警。
- 介质声学特性：超声波无法穿透真空，且易被强吸声介质（如浓泡沫、絮状物、高浓度粉尘）吸收衰减，选型前务必评估介质物理特性。
- 环境防护建议：虽具备智能温补功能，但仍应避免探头直晒暴晒或置于剧烈温差突变区；户外长期使用建议加装遮阳防雨罩。
- 电气接线规范：直流供电严禁正负极反接；两线制设备需串联至电流回路，不可并联电压采集；防爆区域使用须核对设备防爆等级标识。
- 日常维护校准：定期使用软布清理探头表面附着的水垢、藻类或油污；长期运行后若发现系统性偏差，可通过面板按键进行零点微调，或联系厂家执行专业标定服务。
