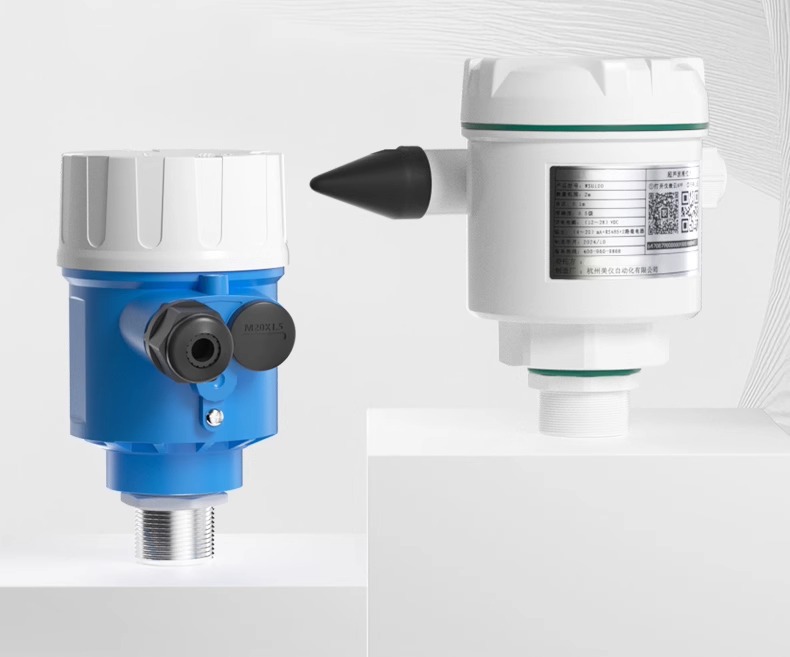

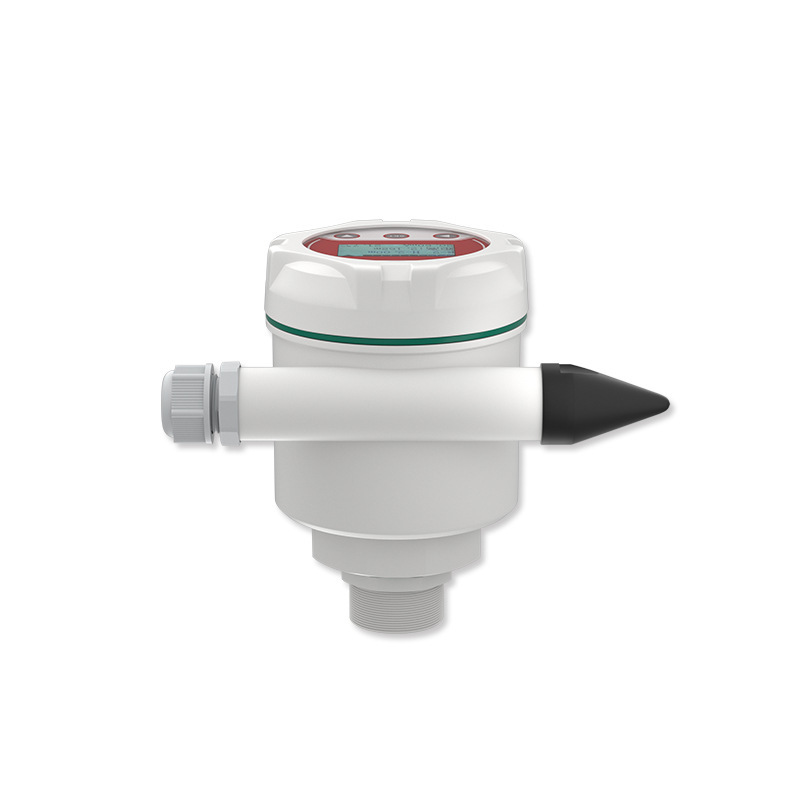

美控小盲区超声波液位计产品手册
产品概述
品牌：MEACON | 杭州美控
产品名称：美控超声波液位计小量程（0-1/2米）储罐加药罐液位水位计测量传感器
核心定位：专注小盲区/小空间工况测控，NB-IoT可选，盲区<0.06m
核心特点
| 特性 |
说明 |
| 超小盲区 |
1m量程盲区≤0.06m，2m量程盲区≤0.1m，专为小空间设计 |
| 高精度测量 |
标配±0.5%FS，2m量程可选配±0.3%FS |
| 窄波束角 |
(9±2)°，有效避免干扰，适应狭窄工况 |

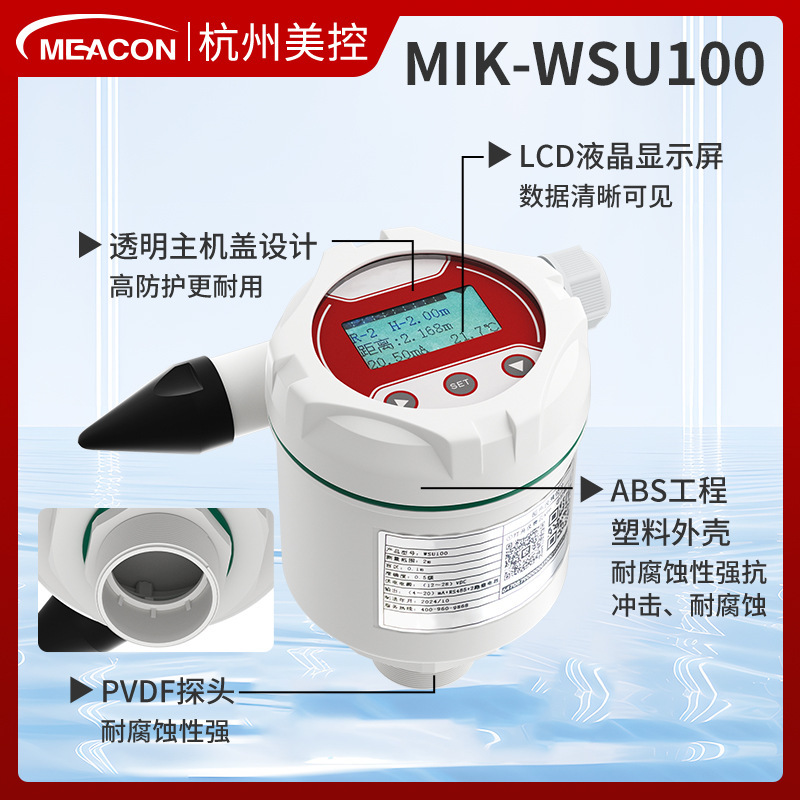

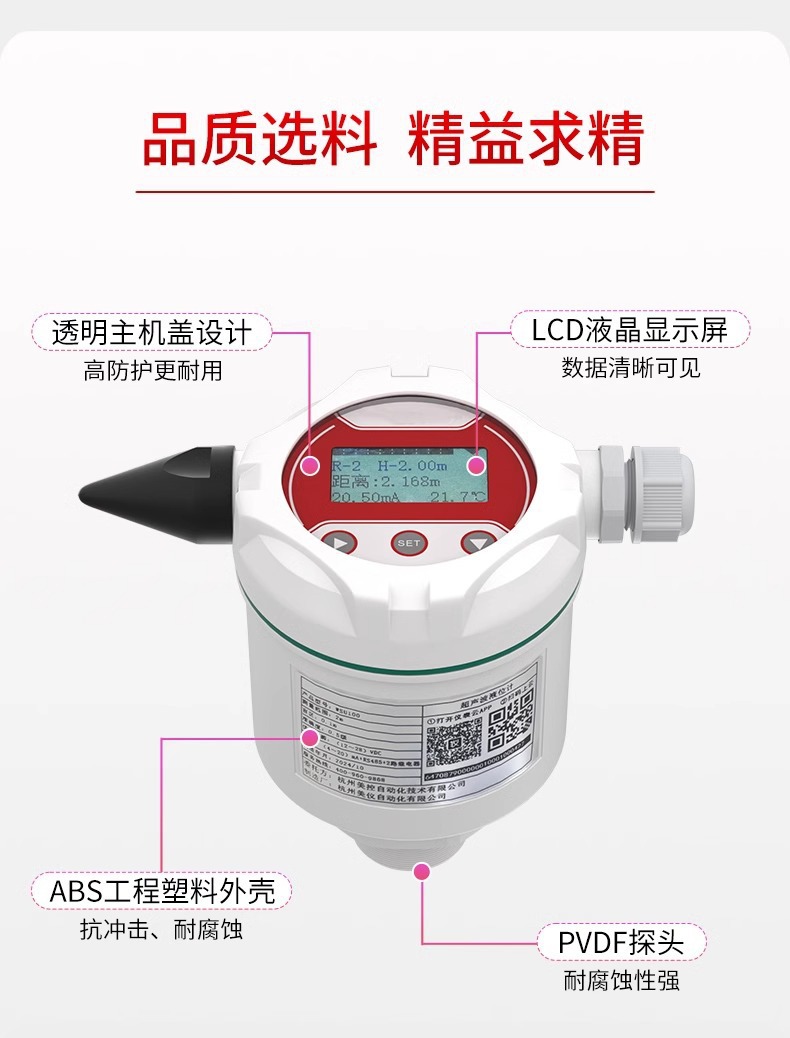

| 高防护设计 |
IP65防护等级，ABS工程塑料外壳+PVDF耐腐蚀探头 |

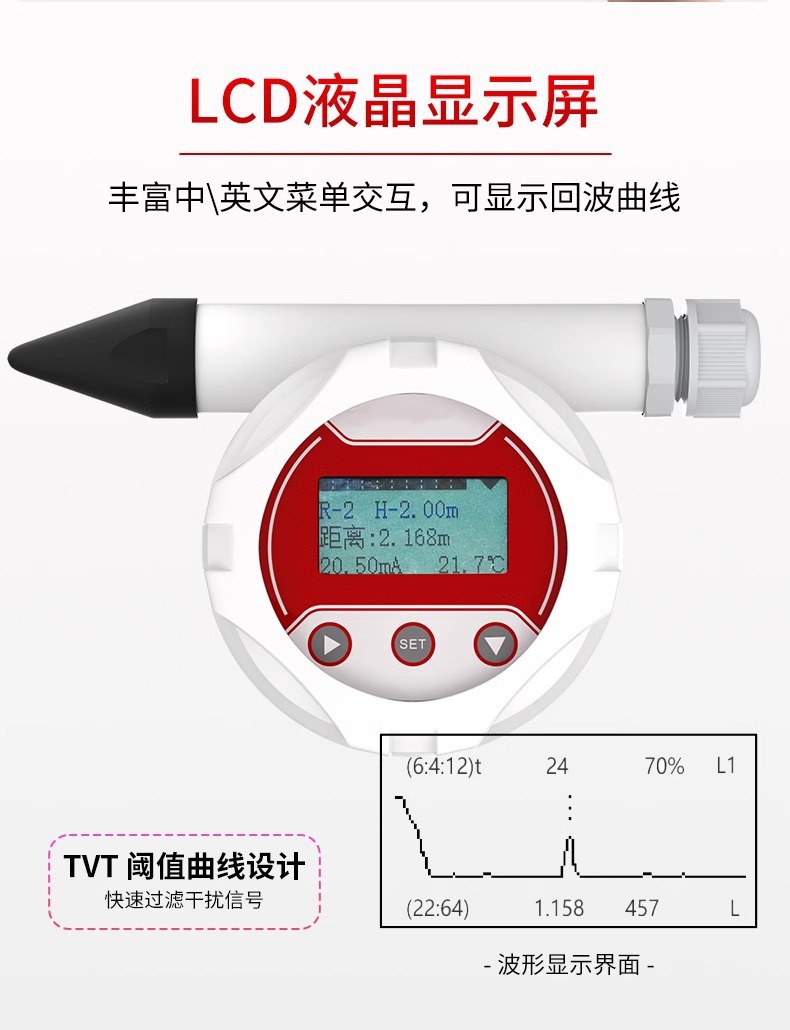

| 智能显示 |
LCD液晶显示屏，中英文菜单交互，支持回波曲线显示 |

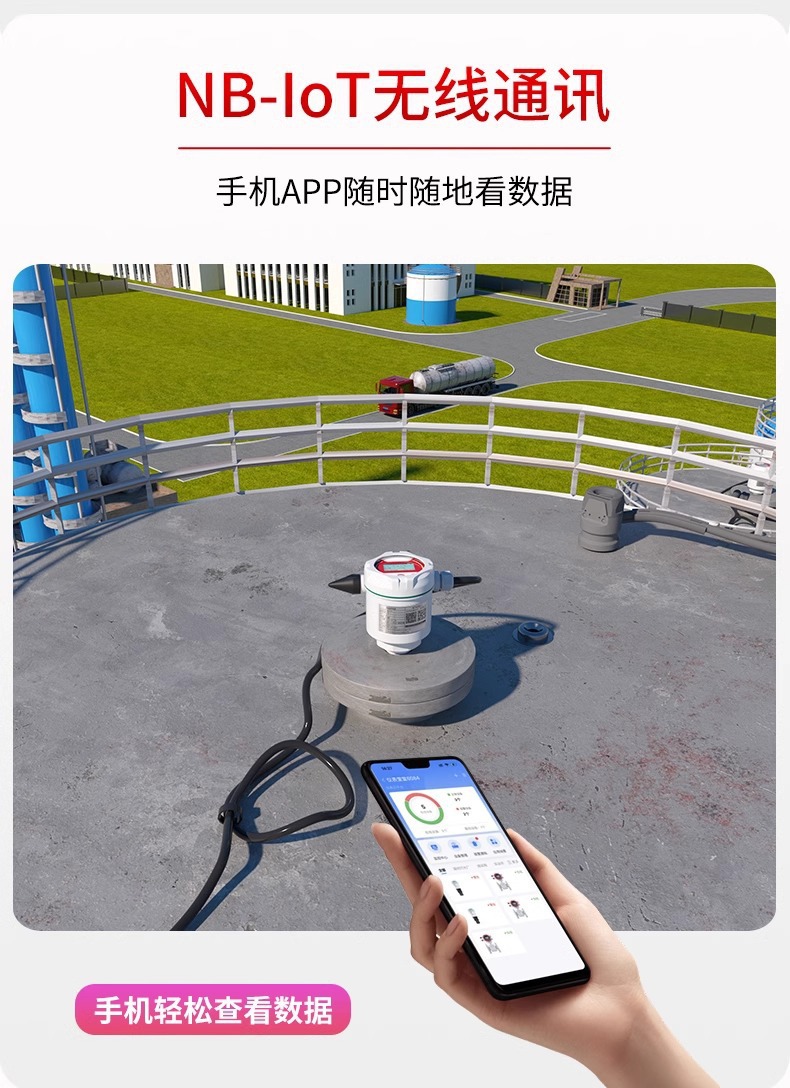

| 无线远传 |
可选配NB-IoT无线通讯，手机APP随时随地查看数据 |
| 云端监控 |
配套无线模块接入仪表云平台，中控室24小时实时监控 |
| 多重输出 |
支持(4~20)mA、RS485(Modbus-RTU)、2路继电器报警输出 |

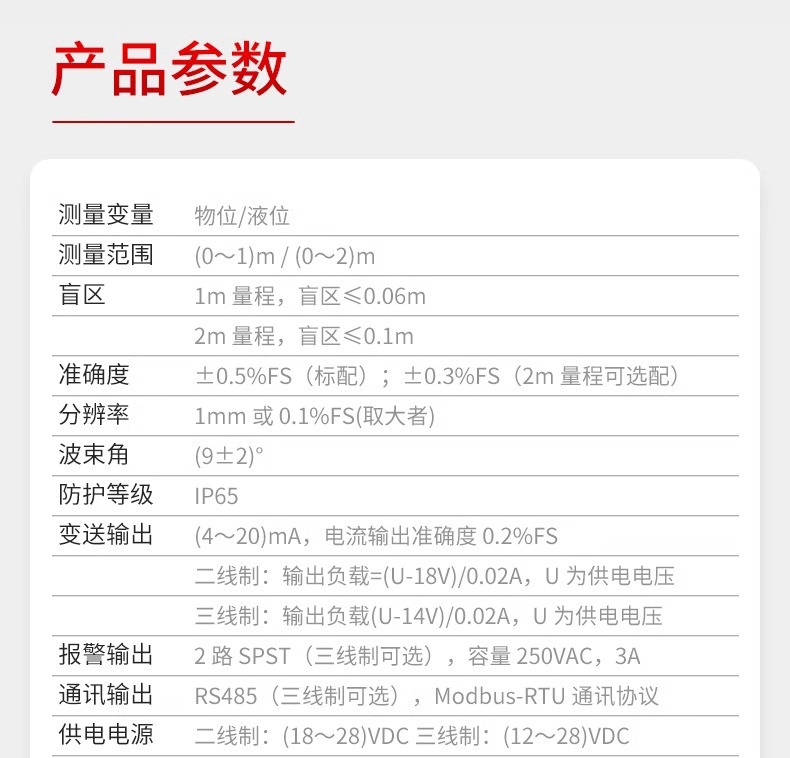

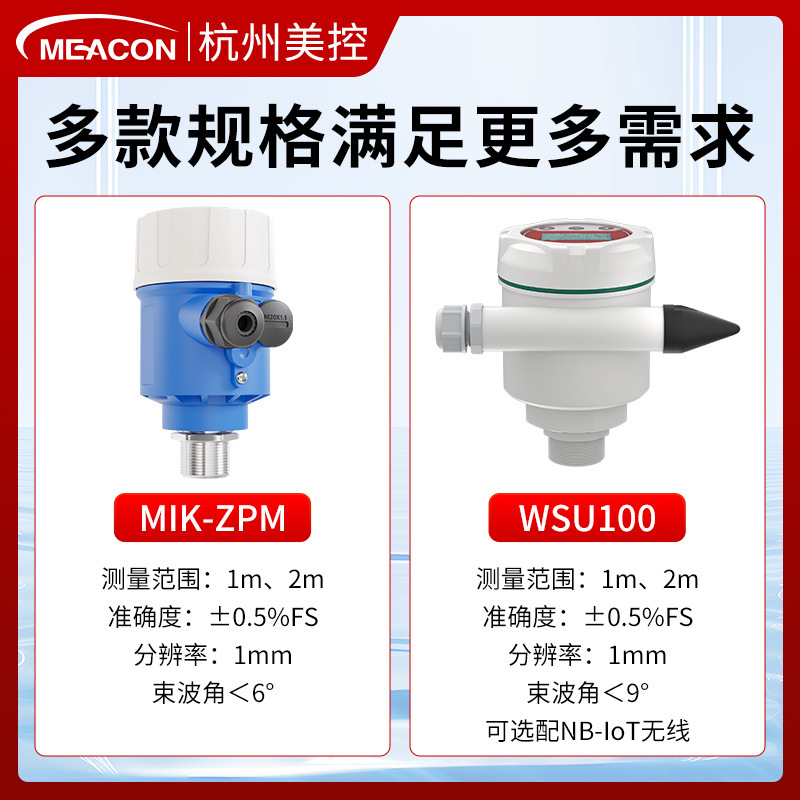

技术参数
基本测量参数
| 参数 |
规格 |
| 测量变量 |
物位/液位 |

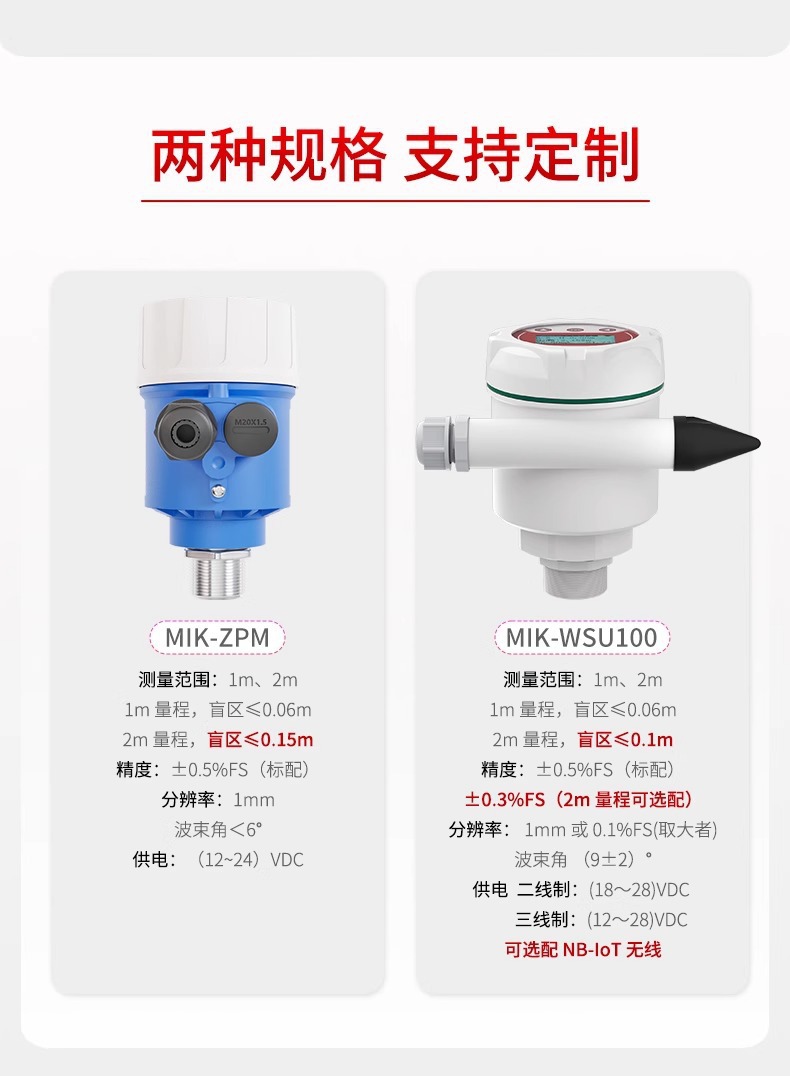

| 测量范围 |
(0~1)m / (0~2)m 两种规格 |
| 盲区 |
1m量程：≤0.06m；2m量程：≤0.1m |
| 准确度 |
±0.5%FS（标配）；±0.3%FS（2m量程可选配） |
| 分辨率 |
1mm 或 0.1%FS（取大者） |
| 波束角 |
(9±2)° |
电气参数
| 参数 |
规格 |
| 供电电源 |

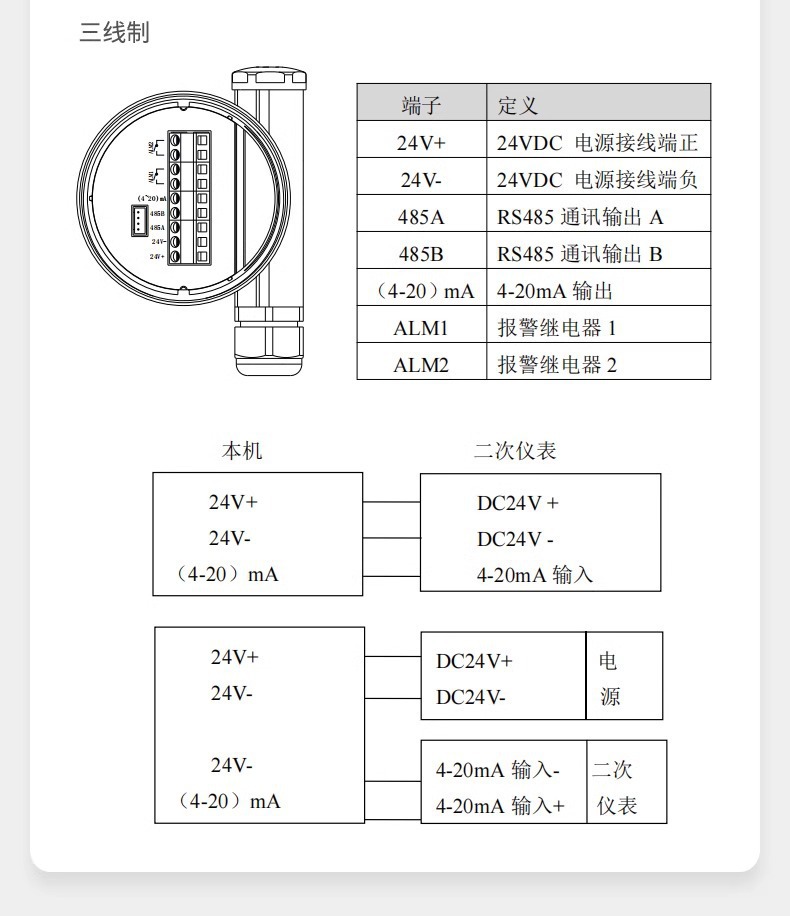

二线制：(18~28)VDC；三线制：(12~28)VDC |
| 变送输出 |
(4~20)mA，电流输出准确度0.2%FS |
| 通讯输出 |
RS485（三线制可选），Modbus-RTU协议 |
| 报警输出 |
2路SPST（三线制可选），容量250VAC/3A |

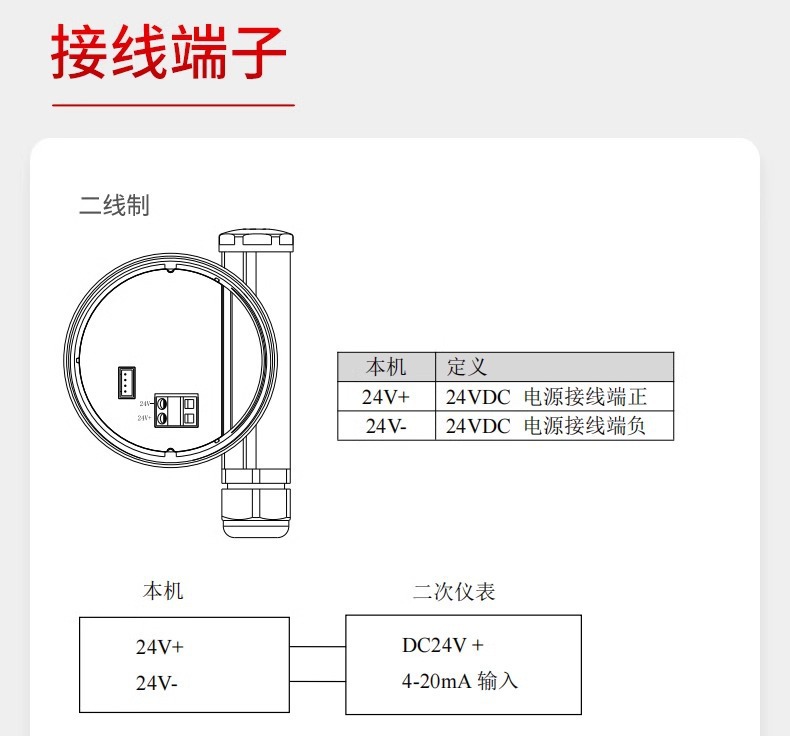

| 二线制负载 |
输出负载 = (U-18V)/0.02A，U为供电电压 |
| 三线制负载 |
输出负载 = (U-14V)/0.02A，U为供电电压 |

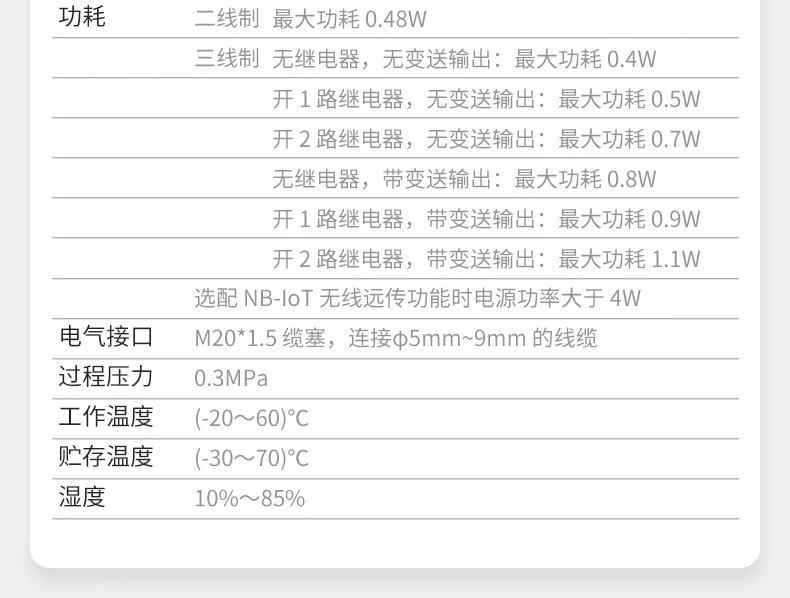

功耗参数
| 工作模式 |
最大功耗 |
| 二线制 |
0.48W |
| 三线制（无继电器、无变送输出） |
0.4W |
| 三线制（开1路继电器，无变送输出） |
0.5W |
| 三线制（开2路继电器，无变送输出） |
0.7W |
| 三线制（无继电器，带变送输出） |
0.8W |
| 三线制（开1路继电器，带变送输出） |
0.9W |
| 三线制（开2路继电器，带变送输出） |
1.1W |
| 选配NB-IoT无线远传 |
电源功率需>4W |
环境参数
| 参数 |
规格 |
| 过程压力 |
0.3MPa |
| 工作温度 |
(-20~60)℃ |
| 贮存温度 |
(-30~70)℃ |
| 湿度 |
10%~85% |
| 防护等级 |
IP65 |
| 电气接口 |
M20×1.5缆塞，连接Φ5mm~9mm线缆 |
应用行业
| 行业领域 |
典型应用场景 |
| 市政管网 |
城市排水管网液位监测、供水主管液位控制 |
| 环保水处理 |
加药罐液位控制、污水处理池液位监测 |
| 化工行业 |
化工储罐液位监测、电镀园区废液处理 |
| 水利工程 |
河流湖泊水位监测、水库液位测量 |
| 食品饮料 |
储罐液位监控、生产过程液位控制 |

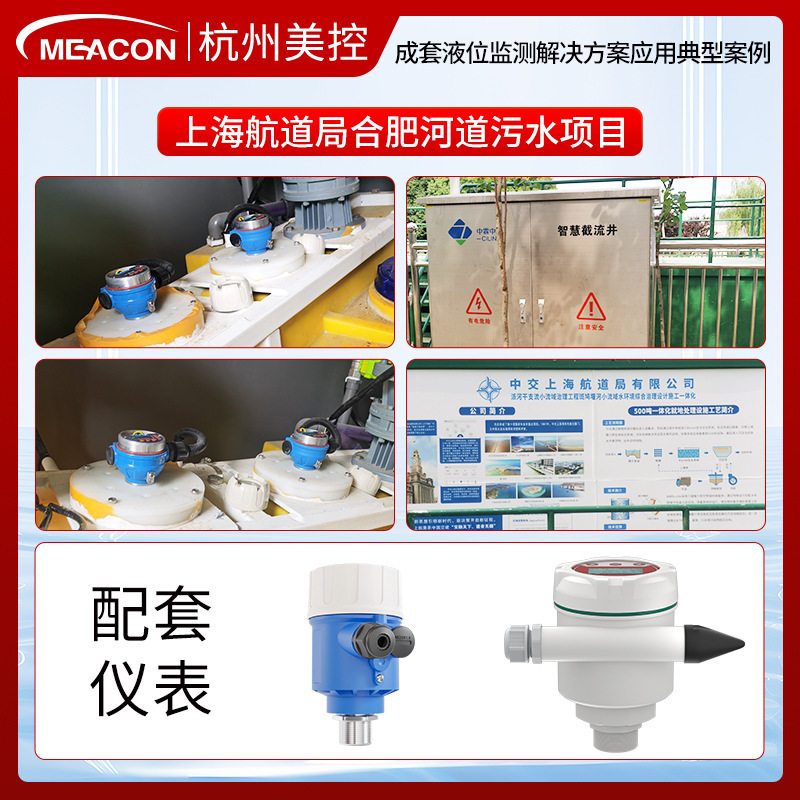

标杆客户案例
- 嘉兴中法电镀园区：电磁流量计、超声波液位计、PH、电导率、压力仪表批量使用，实现电镀废液0排放

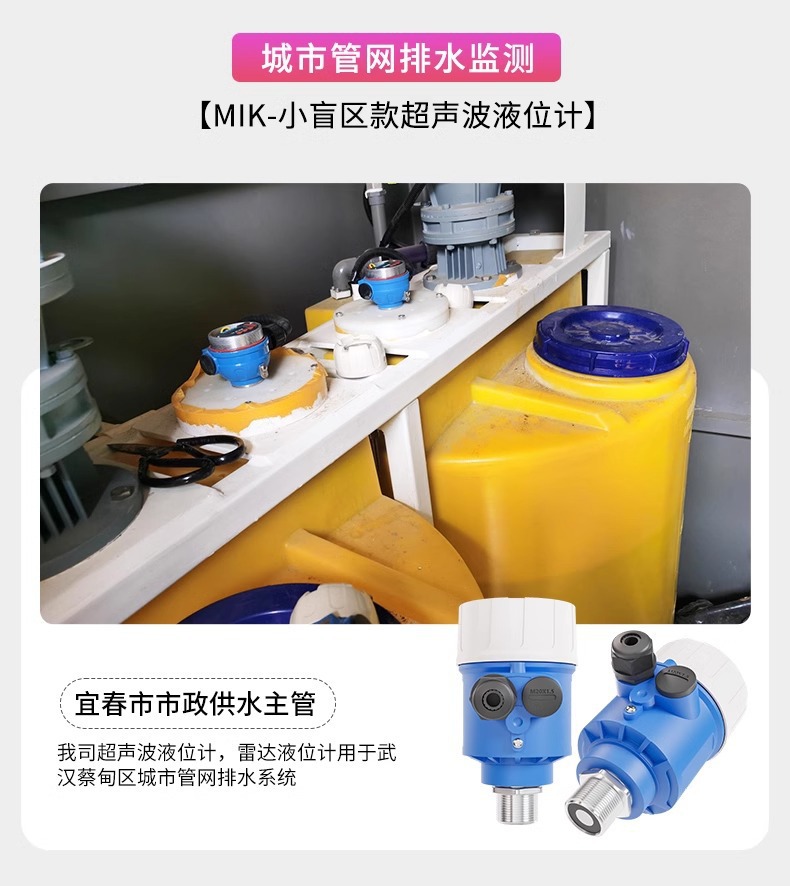

- 宜春市市政供水/武汉蔡甸区：城市管网排水系统液位监测
- 合作客户：霍尼韦尔、农夫山泉、华为、长安汽车、可口可乐、万科、中国航天、中船重工等
安装条件

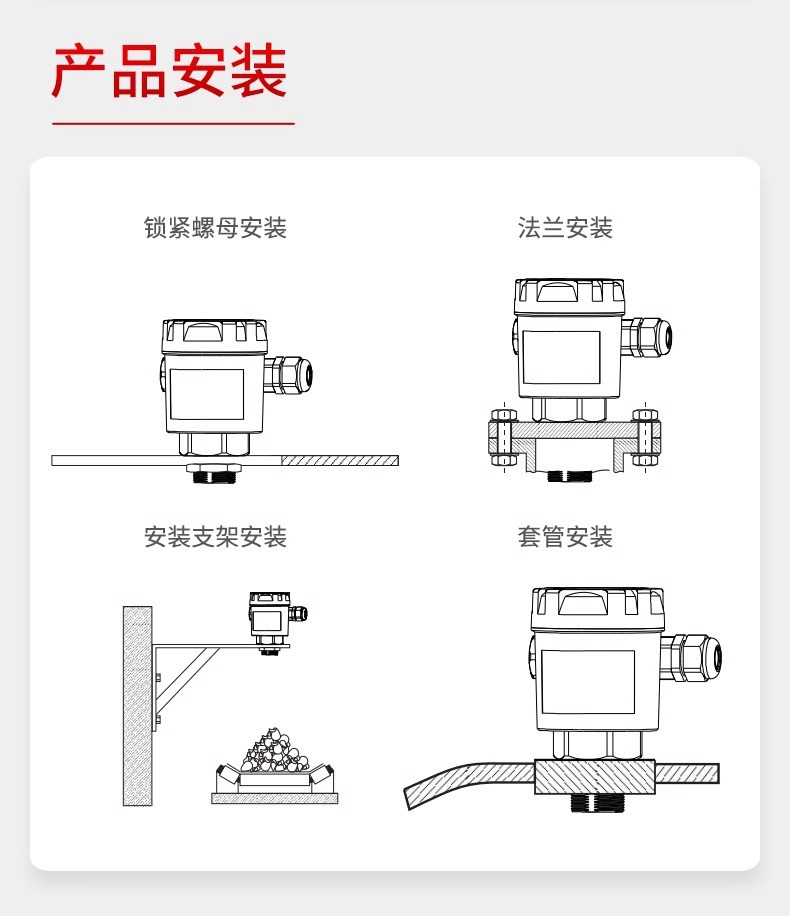

安装方式
| 安装方式 |
适用场景 |
| 锁紧螺母安装 |
标准螺纹孔安装，快速固定 |
| 法兰安装 |
大口径储罐、标准法兰连接 |
| 安装支架安装 |
侧壁安装、角度可调 |
| 套管安装 |
深井、高液位测量保护 |
安装要求
- 安装位置：传感器探头应垂直于被测介质表面，避免倾斜
- 避开干扰：远离进料口、搅拌器、障碍物，波束范围内无遮挡
- 防爆要求：防爆区域需选用防爆型产品
- 线缆布置：使用Φ5mm~9mm线缆，通过M20×1.5缆塞密封引入
- 接地保护：可靠接地，避免电磁干扰

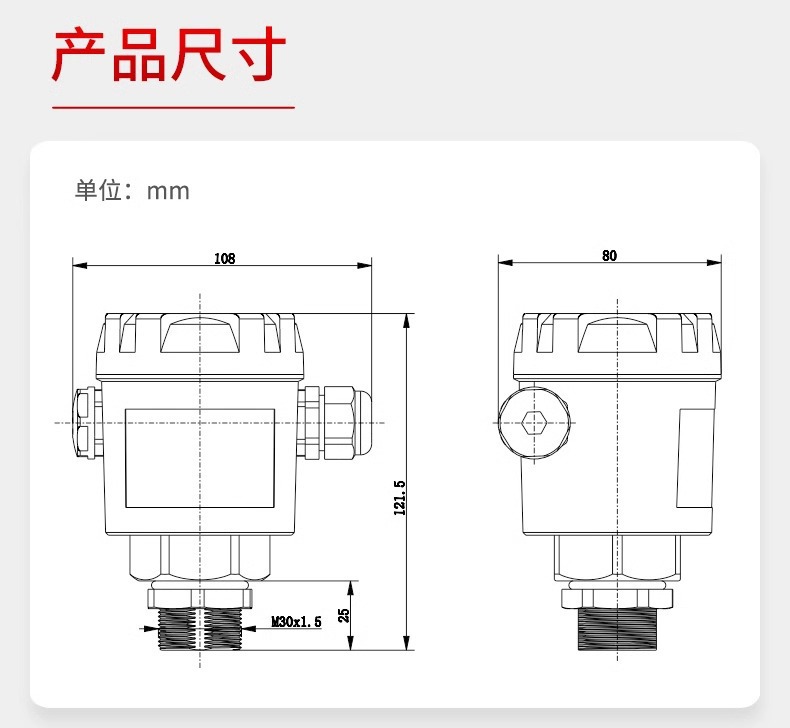

外形尺寸（单位：mm）
- 主体直径：Φ77mm
- 主体高度：80mm
- 探头长度：108mm（M30×1.5螺纹）
- 法兰安装高度：300mm
注意事项
使用注意事项
- 盲区避让：实际液位不得低于盲区范围（1m量程≥0.06m，2m量程≥0.1m）
- 温度补偿：内置自动温度补偿功能，确保全温度范围测量精度
- 介质特性：适用于清洁液体，高泡沫、高蒸汽、强粉尘环境需评估适用性
- 腐蚀性介质：PVDF探头可测腐蚀性介质，但需确认具体腐蚀等级
- 供电稳定：确保供电电压在允许范围内，避免电压波动影响测量
维护注意事项
- 定期清洁：保持探头表面清洁，避免结垢影响声波发射
- 密封检查：定期检查电气接口密封，确保IP65防护等级
- 校准周期：建议每年进行一次精度校准，关键工况缩短周期
- 数据备份：云平台用户定期备份历史数据，防止意外丢失
- 故障排查：利用自检功能和回波曲线显示，快速定位问题
订货选型提示
| 选型要素 |
建议 |
| 量程选择 |
根据实际液位范围选择1m或2m规格，预留20%余量 |
| 精度要求 |
常规工况选±0.5%FS，高精度需求选±0.3%FS（2m量程） |
| 输出方式 |
简单监控选二线制(4~20)mA；复杂系统选三线制+RS485 |
| 无线功能 |
分布式站点、无人值守场景建议选配NB-IoT |
| 云平台接入 |
需远程监控、数据分析用户配套仪表云模块 |

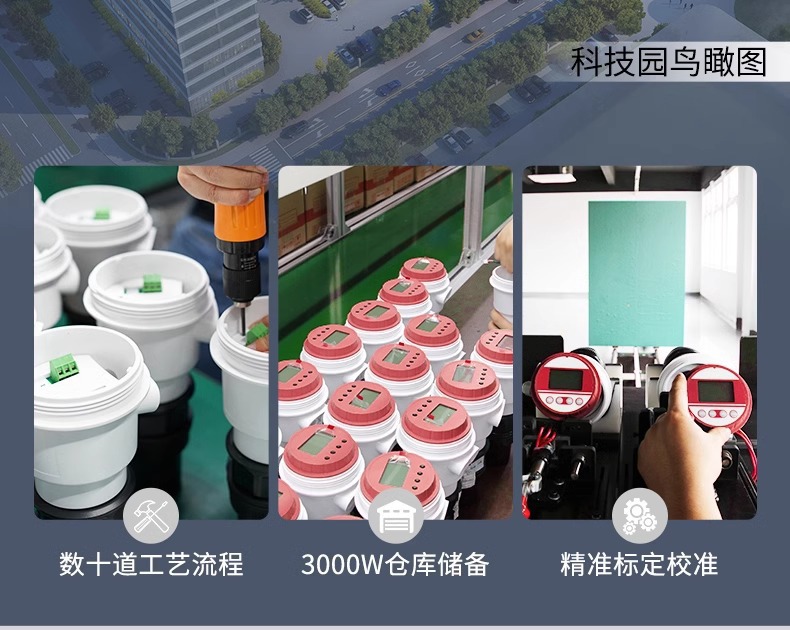

厂家实力
| 企业资质 |
详情 |
| 生产规模 |
1545000m²现代化智能厂房，年产300000套传感设备 |
| 技术实力 |
国家标准主要起草单位，近100项技术专利 |
| 荣誉认证 |
"专精特新"企业、中国仪器仪表学会理事单位 |
| 质量认证 |
ISO9001:2015、CE、SGS、万泰认证 |
| 服务网络 |
全国30+办事处，累计服务超700000客户 |
服务热线：400-969-1717
厂家地址：杭州美仪自动化有限公司
