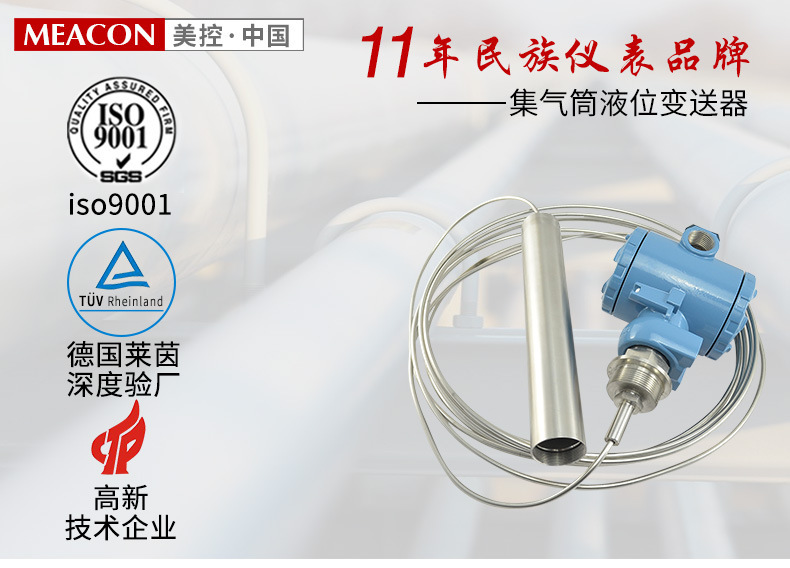

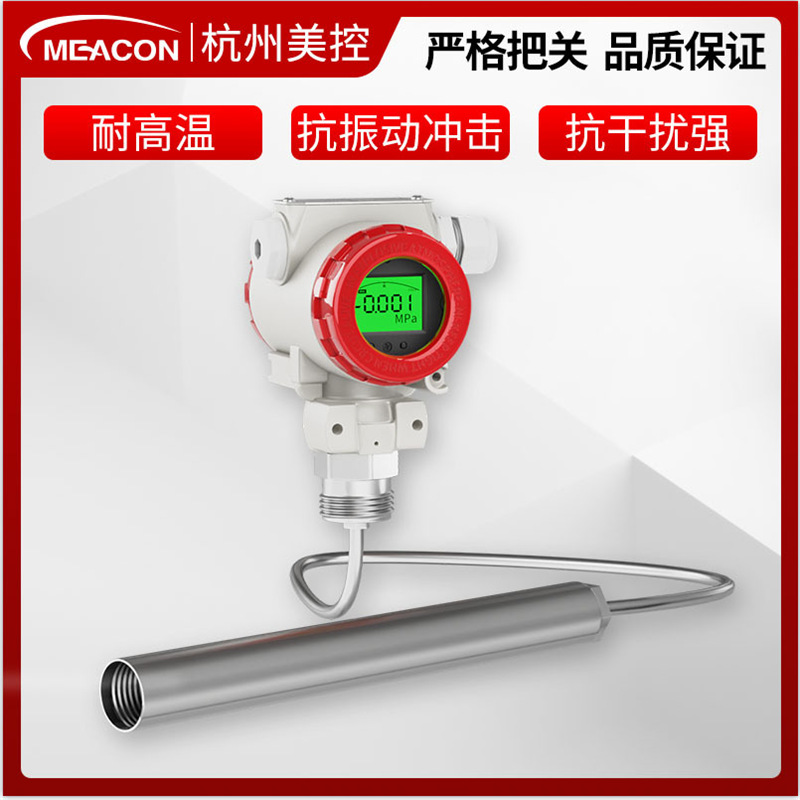

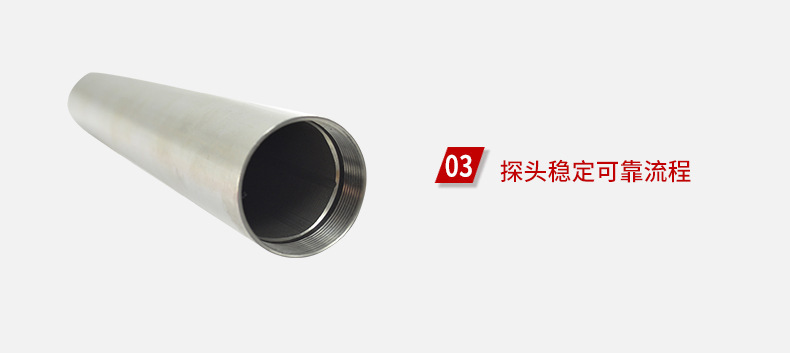

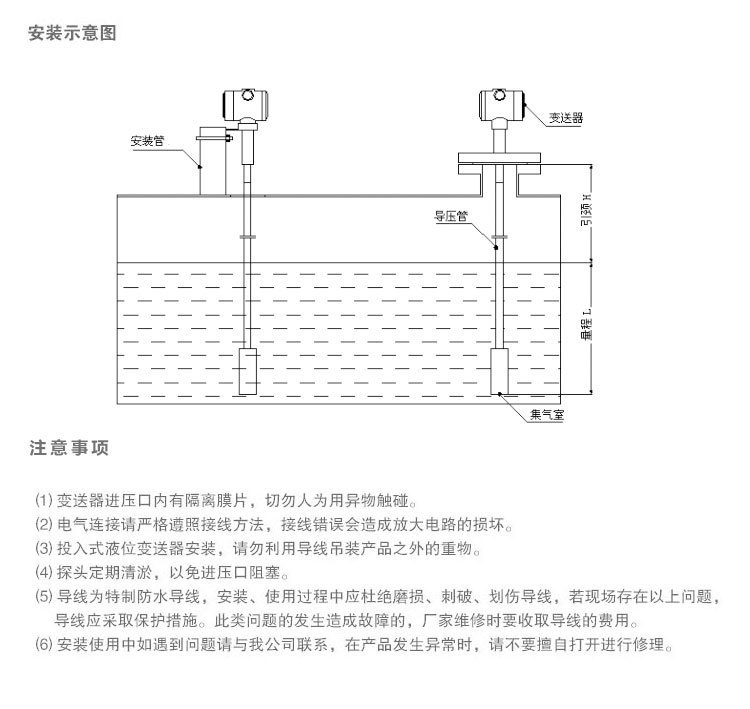

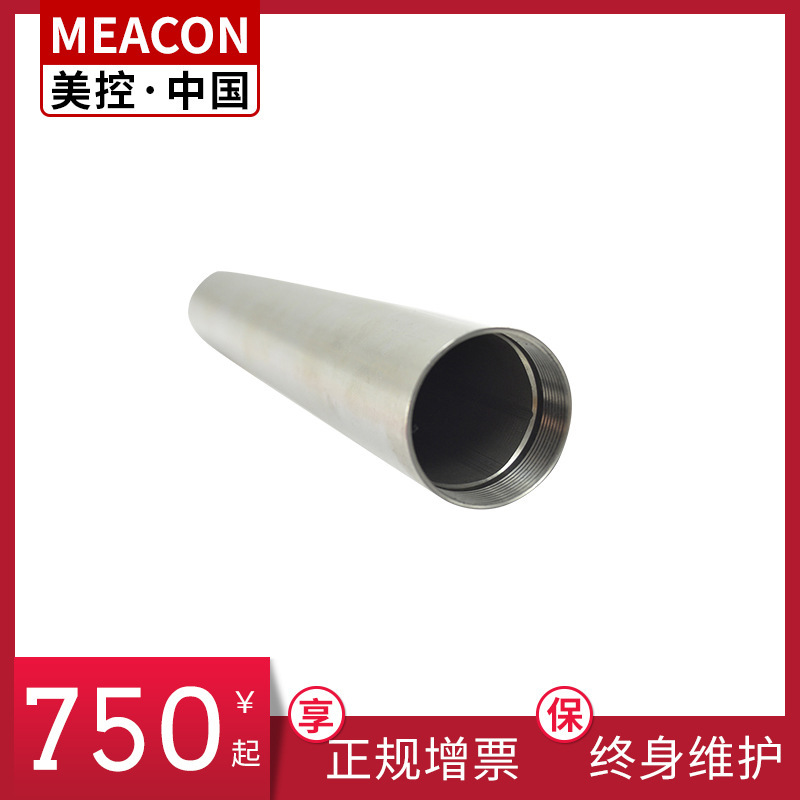

集气筒式液位变送器由不锈钢集气筒、不锈钢毛细管及接线盒组成。传感器与信号处理电路设计在接线盒内部，集气筒投入到被测液体内部负责采集压力信号，集气筒内的气体采集到的液位压力信号通过不锈钢毛细管将压力传递给传感器，由此避免了传感器与被测介质的直接接触，适应于高温腐蚀性等场合，有效地解决了高温腐蚀液体以及污水液位测量的难题。
| 参数项 | 规格说明 |
|---|---|
| 产品品牌 | 美控（MEACON） |
| 供电电压 | 24V DC / 12V DC / ±12V DC |
| 输出信号 | 4-20mA / 0-20mA / 1-5V / 0-5V |
| 量程范围 | 0-1m ~ 0-20m（水柱），最大20mH₂O |
| 介质温度 | 常温型：0~100℃；高温型：0~150℃ |
| 过载压力 | 200%FS |

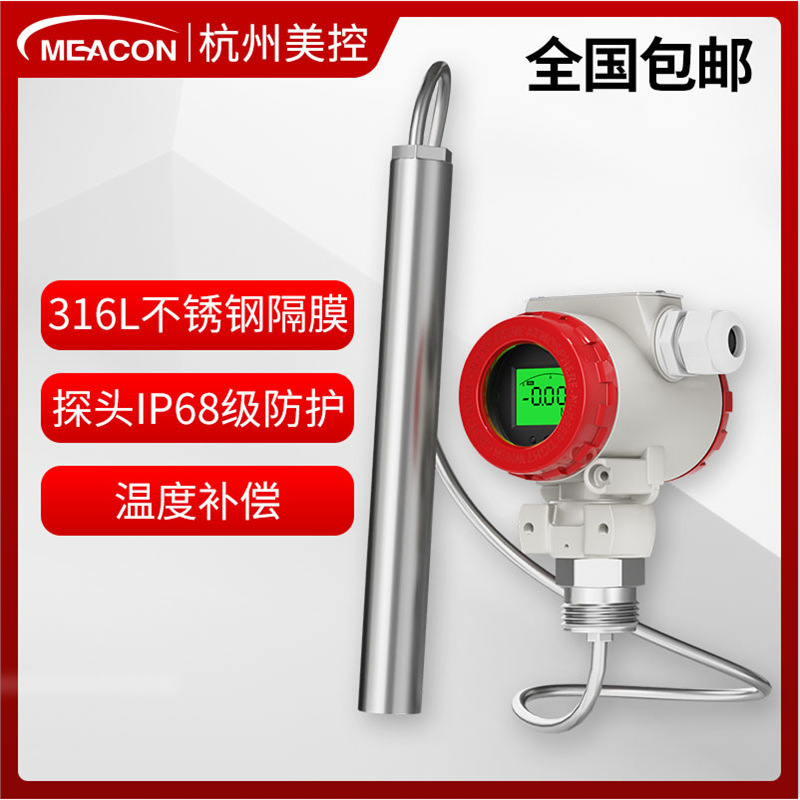

| 介质兼容性 | 与316L不锈钢兼容的各种介质 |
| 精度等级 | 0.3% / 0.5% |

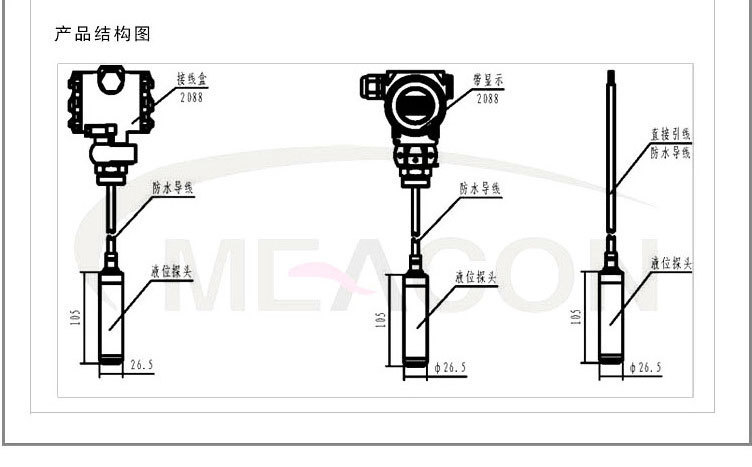

| 结构形式 | 防水导线 / 金属管 / 金属软管 |
| 附加功能 | 直接引线 / 2088壳体 / 133壳体 / 法兰安装 / 数字显示 |
| 代码 | 结构形式 |
|---|---|
| G1 | 防水导线 |
| G2 | 金属管 |
| G3 | 金属软管 |
| 代码 | 功能说明 |
|---|---|
| K1 | 直接引线 |
| K2 | 2088壳体 |
| K3 | 法兰安装 |
| K4 | 133壳体 |

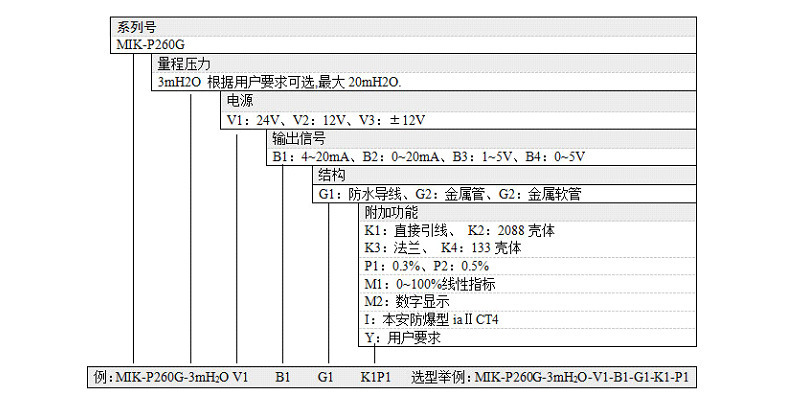

型号：MIK-P260G-3mH₂O-V1-B1-G1-K1-P1
| 代码 | 含义 |
|---|---|
| MIK-P260G | 系列号（集气筒液位变送器） |
| 3mH₂O | 量程：3米水柱 |
| V1 | 供电：24V DC |
| B1 | 输出：4~20mA |
| G1 | 结构：防水导线 |
| K1 | 附加功能：直接引线 |
| P1 | 精度：0.3% |
以上页面中数据均由我司实验室提供，因产品升级、换代等原因可能存在差异，实际以收到实物及说明书为准。如有疑问，请联系旺旺客服。产品严禁用于防爆场合（除非选配本安防爆型）。
