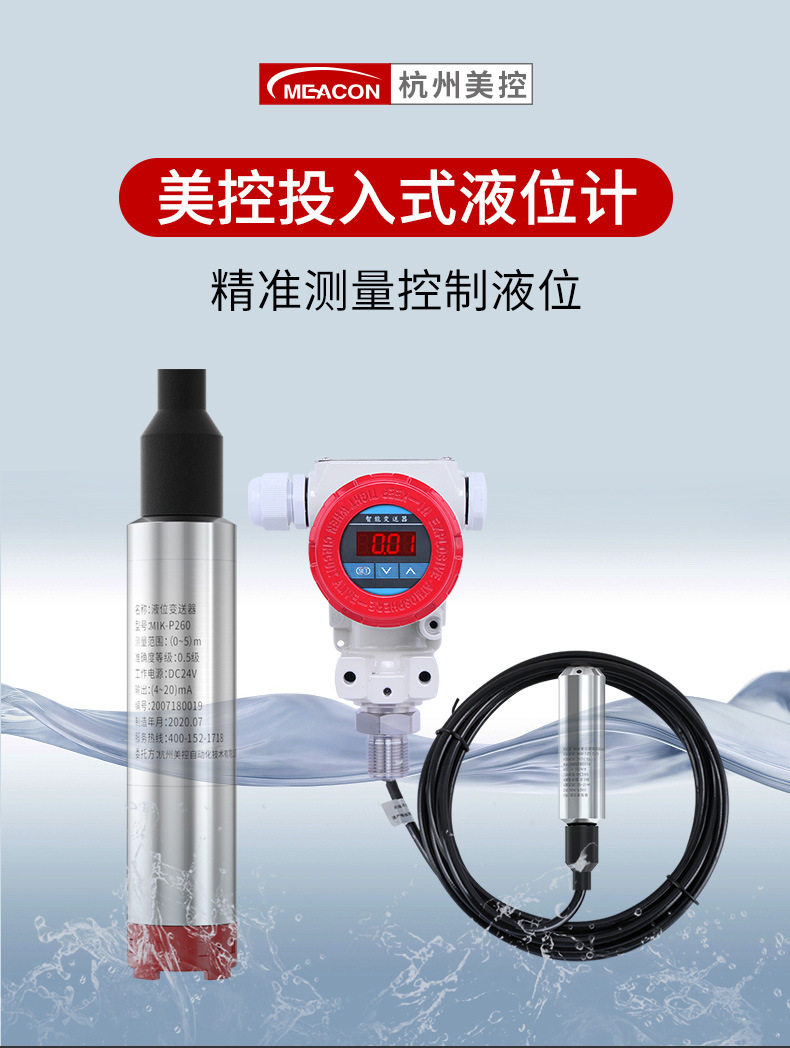

美控P260投入式液位计产品说明书
一、核心特点

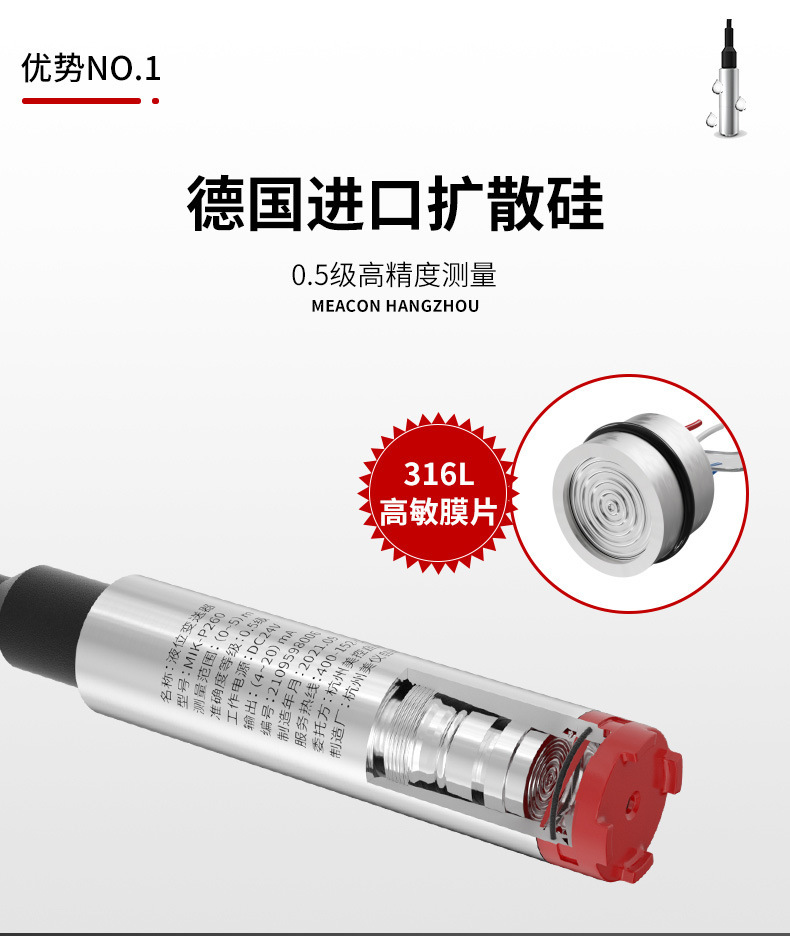

1.1 精准测量性能
- 德国进口扩散硅芯体：0.5级高精度测量，响应时间≤50ms
- 高灵敏膜片设计：精准捕捉液位变化，测量精度达±0.2%FS/年
- 温度补偿技术：内置温漂修正算法，零点温度漂移±1.5%FS

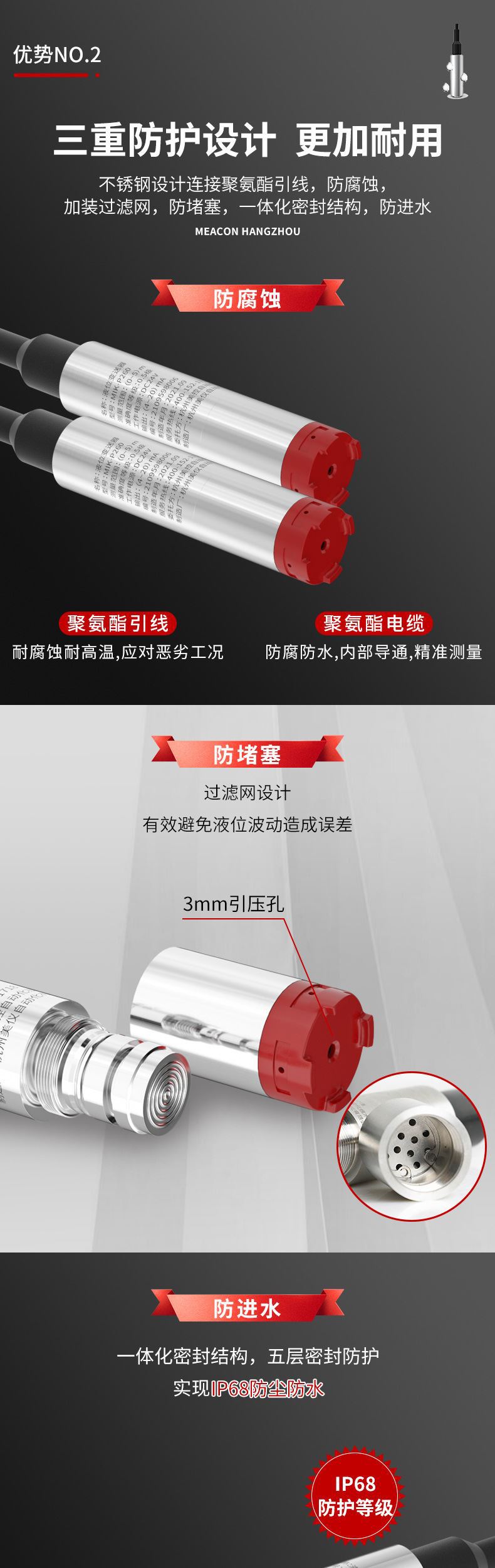

1.2 三重防护结构
| 防护层级 |
技术实现 |
功能说明 |
| 防腐蚀 |
聚氨酯引线+304不锈钢材质 |
耐腐蚀、耐高温，适应恶劣工况 |
| 防堵塞 |
3mm引压孔+过滤网设计 |
有效避免液位波动误差，防止杂质进入 |
| 防进水 |
一体化密封结构+五层密封 |
实现IP68级防尘防水 |
1.3 电气性能优势
- 宽压供电：支持DC 12-36V供电，兼容24VDC/12VDC
- 多种信号输出：(4-20)mA、(1-5)V、(0-5)V、RS485可选
- 抗干扰设计：过压保护、抗电磁干扰，长期稳定性优异

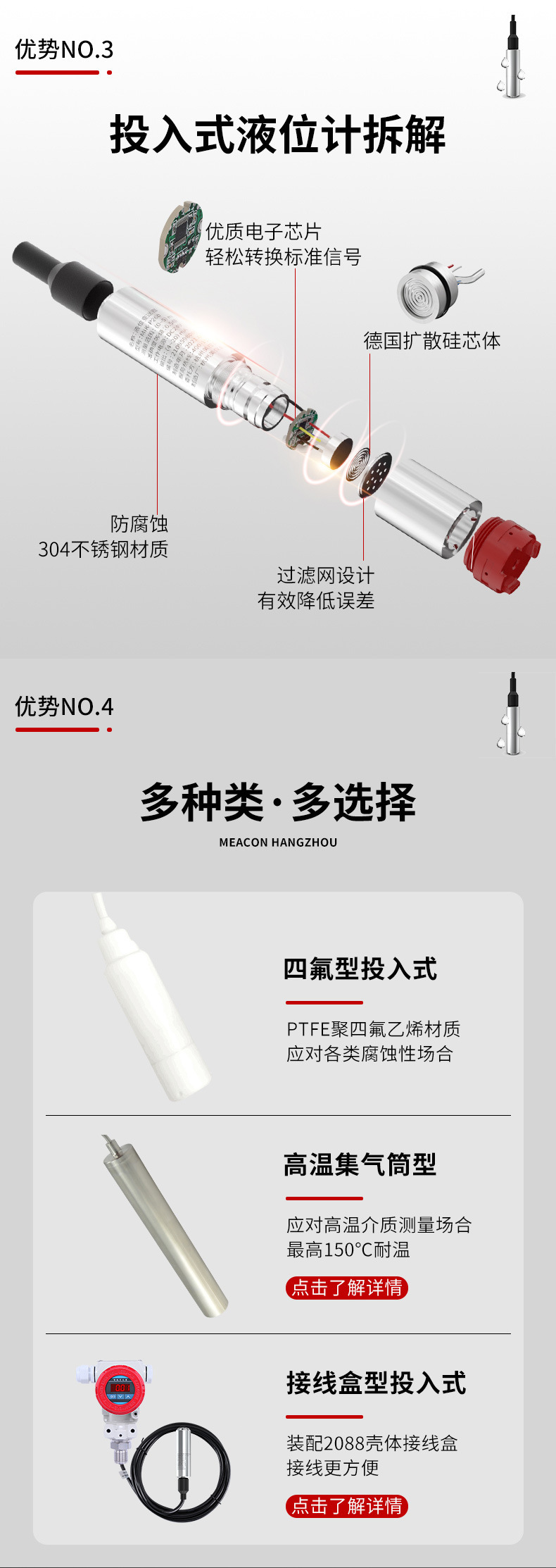

1.4 产品类型扩展
- 标准型：常规液位测量场合
- 四氟型（PTFE）：聚四氟乙烯材质，应对强腐蚀性介质
- 高温集气筒型：最高耐温150℃，适用于高温介质测量
- 接线盒型：装配2088壳体，接线更便捷

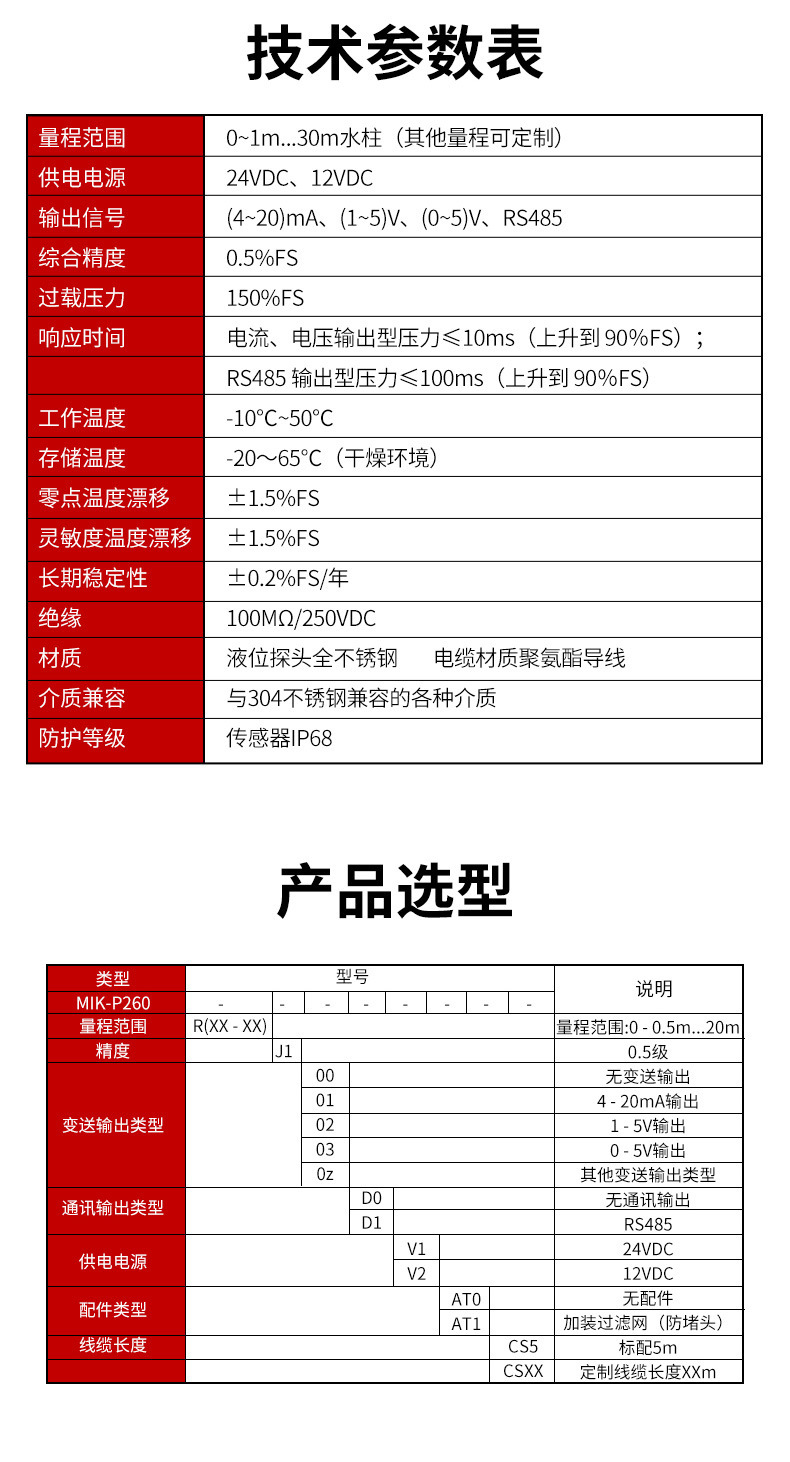

二、技术参数
2.1 基本参数
| 参数项 |
规格指标 |
| 量程范围 |
0~1m…30m水柱（0-200米可定制） |
| 供电电源 |
24VDC / 12VDC |
| 输出信号 |
(4~20)mA / (1~5)V / (0~5)V / RS485 |
| 综合精度 |
0.5%FS |
| 过载压力 |
150%FS |
2.2 动态性能
| 参数项 |
电流/电压输出型 |
RS485输出型 |
| 响应时间 |
≤10ms（上升到90%FS） |
≤100ms（上升到90%FS） |
2.3 环境适应性
| 参数项 |
规格指标 |
| 工作温度 |
-10℃ ~ 50℃ |
| 存储温度 |
-20℃ ~ 65℃（干燥环境） |
| 零点温度漂移 |
±1.5%FS |
| 灵敏度温度漂移 |
±1.5%FS |
| 长期稳定性 |
±0.2%FS/年 |
| 绝缘电阻 |
100MΩ/250VDC |
2.4 材质与防护
| 参数项 |
规格指标 |
| 探头材质 |
全不锈钢（304） |
| 电缆材质 |
聚氨酯导线 |
| 介质兼容性 |
与304不锈钢兼容的各种介质 |
| 防护等级 |
IP68（传感器） |
三、应用行业

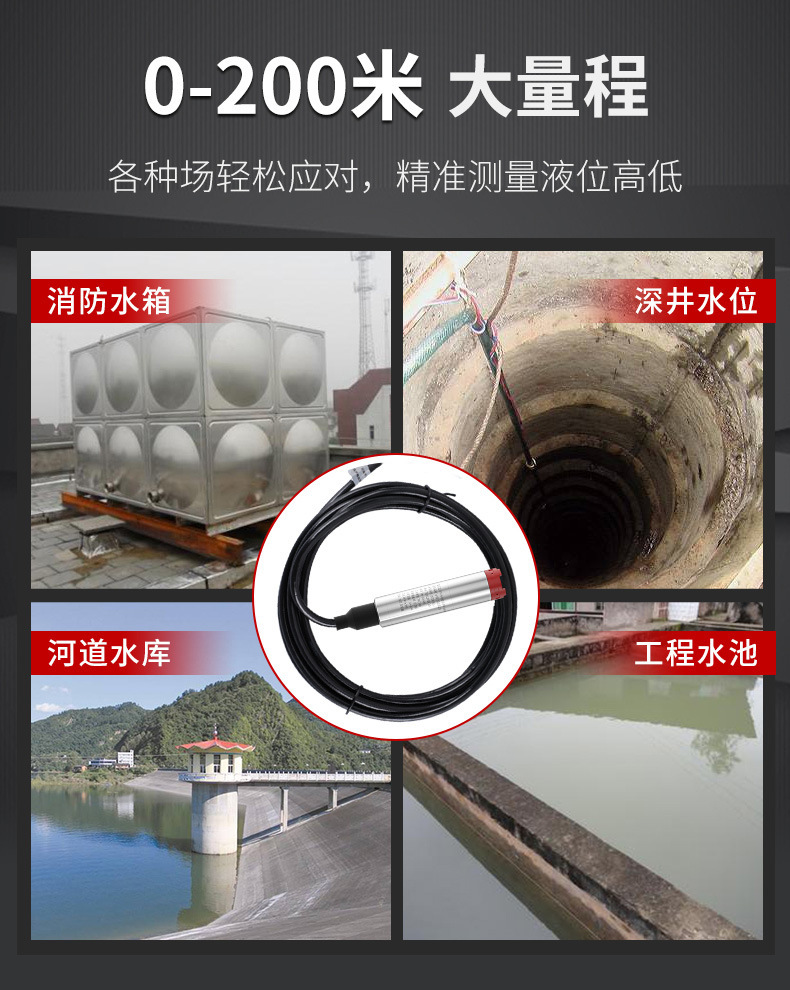

3.1 典型应用场景
- 消防水箱：实时监测消防水位，保障消防安全
- 深井水位：地下水、矿井水位远程监测
- 河道水库：水利水文监测、防洪预警
- 工程水池：工业循环水、污水处理池液位控制

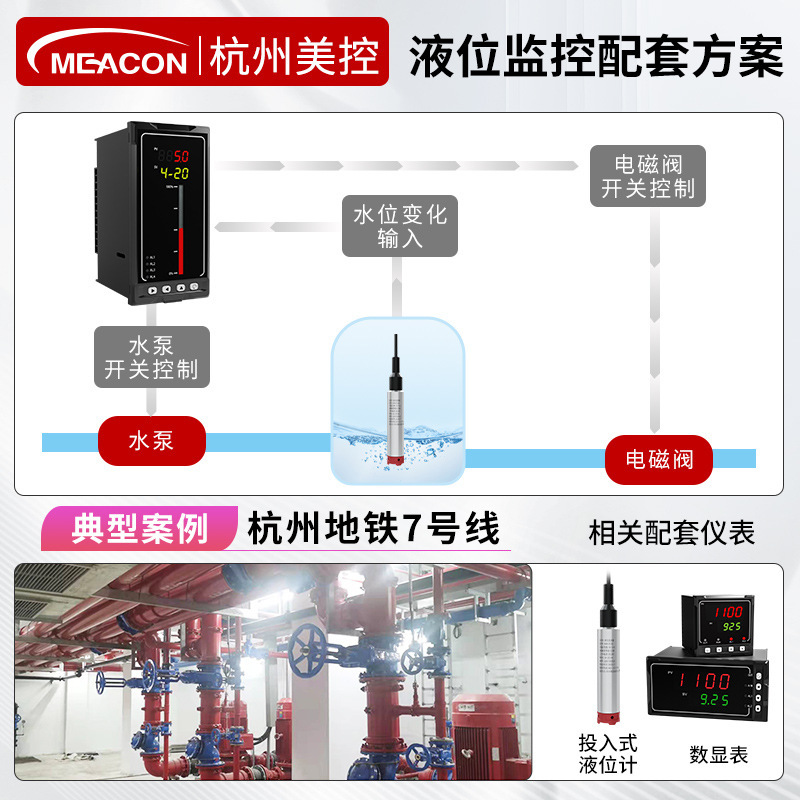

3.2 配套解决方案
液位显示+控制一体化方案
- 液位变送器信号输入 → 显示仪表/控制器 → 继电器输出
- 控制电磁阀开关实现自动补水/排水
- 控制水泵启停实现恒液位控制
四、安装条件
4.1 安装环境要求
- 介质温度：需确认具体工况温度，高温场合选用集气筒型
- 测量介质：需确认与304不锈钢的兼容性，腐蚀性介质选用四氟型
- 引线长度：标配5m，可定制XX米（订货时注明）
4.2 安装方式
- 投入式安装：探头垂直沉入被测液体底部
- 确保引压孔朝下，避免气泡积聚
- 过滤网朝向液体流动方向，防止杂质堵塞
- 引线固定牢靠，避免机械拉扯损伤
4.3 电气连接
- 供电：DC 24V（标准）/ DC 12V（可选）
- 信号线：按选型对应(4-20)mA/(1-5)V/(0-5)V/RS485接线
- 屏蔽处理：信号线屏蔽层单端接地，增强抗干扰能力
五、注意事项
5.1 选型确认要点
购买前请务必确认以下参数：
- 测量介质：液体类型、腐蚀性、杂质含量
- 介质温度：常温/高温（>80℃需选集气筒型）
- 量程范围：实际液位高度，留适当余量
- 引线长度：液面到安装点的实际距离+余量
- 输出信号：与上位机/控制器匹配的接口类型
- 供电电压：现场电源配置（24VDC/12VDC）
5.2 使用维护
- 定期检查过滤网，及时清理附着杂质
- 避免探头受到强烈机械冲击
- 长期停用时应取出清洗，干燥存放
- 聚氨酯电缆避免接触强有机溶剂
5.3 质保与服务
- 服务热线：400-152-1718
- 全国办事处提供上门指导安装服务
- 企业资质：ISO9001认证、高新技术企业、欧盟CE认证
六、产品选型代码
| 代码位 |
含义 |
选项 |
| MIK-P260 |
基础型号 |
— |
| R(XX-XX) |
量程范围 |
0-0.5m…20m |
| J1 |
精度等级 |
0.5级 |
| 01/02/03/Oz |
变送输出 |
4-20mA / 1-5V / 0-5V / 其他 |
| D0/D1 |
通讯输出 |
无 / RS485 |
| V1/V2 |
供电电源 |
24VDC / 12VDC |
| AT0/AT1 |
配件类型 |
无 / 加装过滤网 |
| CS5/CSXX |
线缆长度 |
标配5m / 定制XX米 |
选型示例：MIK-P260-R(0-5m)-J1-01-D0-V1-AT1-CS10
（量程0-5m，0.5级，4-20mA输出，24VDC供电，带过滤网，10米线缆）
