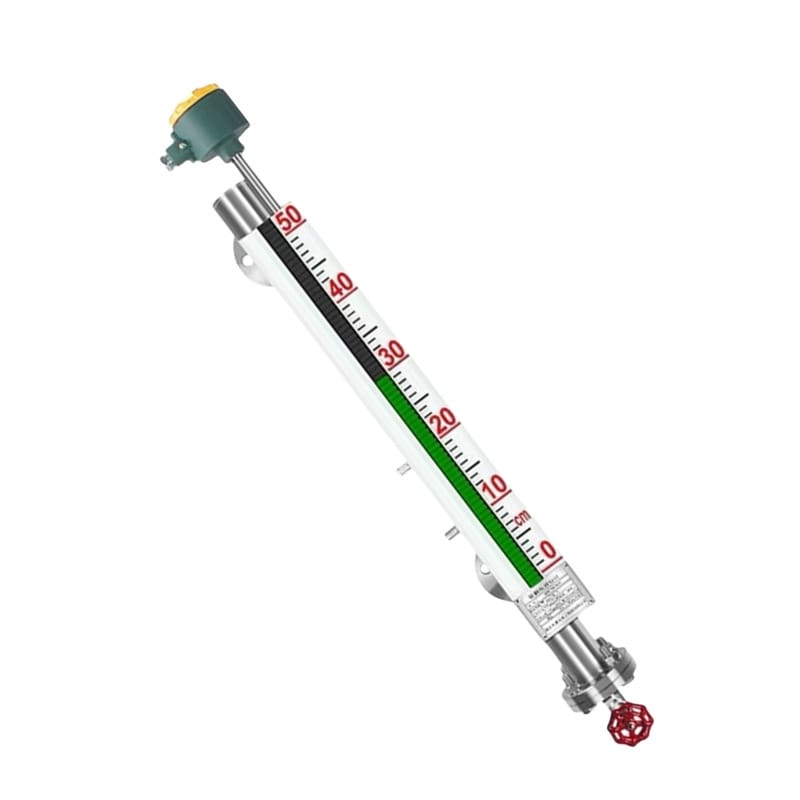

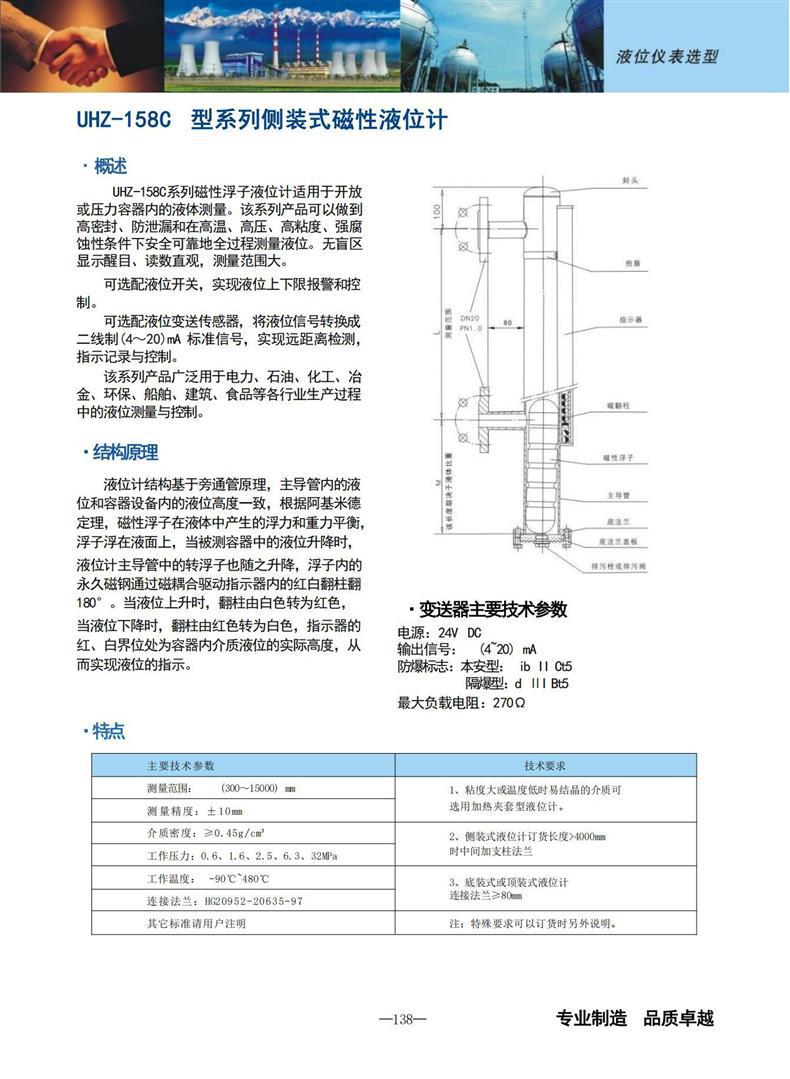

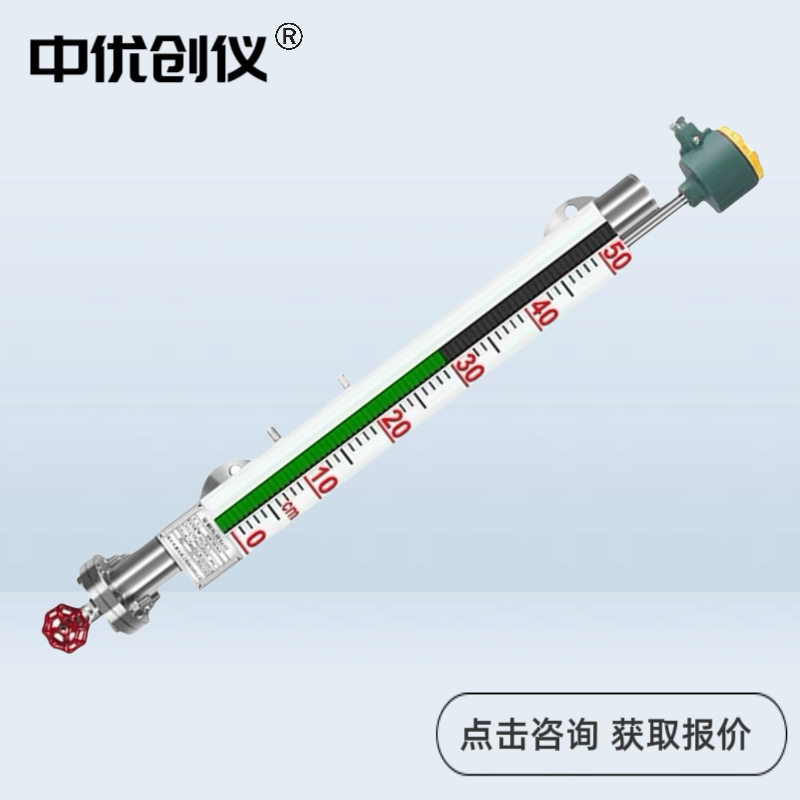

UHZ-158CLB 侧装式磁性翻板液位计（带远传）产品说明
一、核心特点

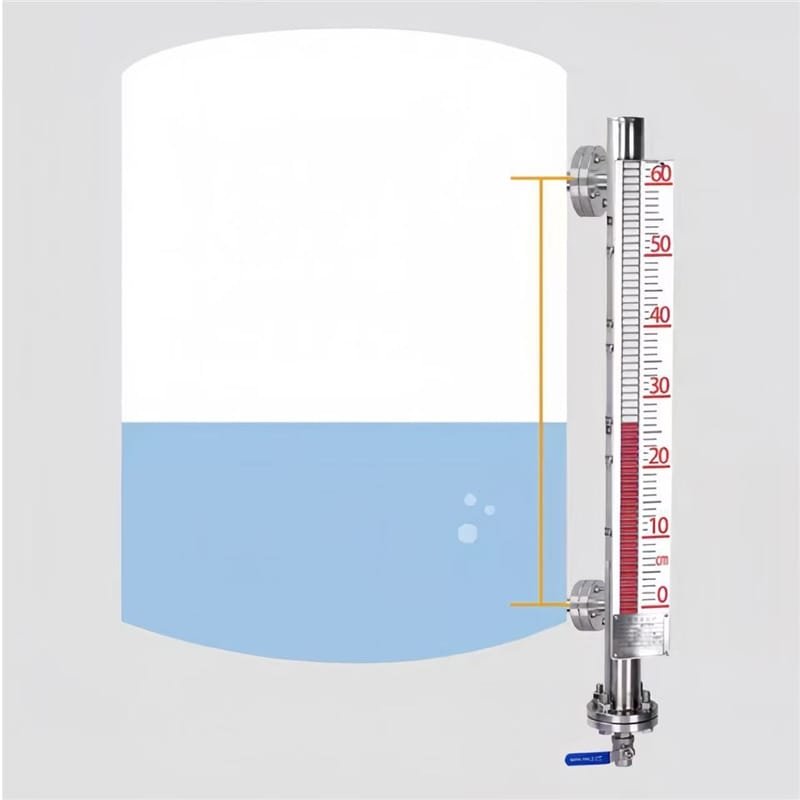

本产品属于 UHZ-158 系列侧装式磁性翻板液位计，采用磁耦合原理实现无泄漏测量。主要特点包括：
- 远传功能：配备 4-20mA 二线制电流型远传变送器，可实现液位信号的远程监控。
- 宽量程设计：测量范围覆盖 300mm 至 10000mm，适应不同深度的储罐需求。
- 材质多样：提供多种防腐及耐高温材质选项，包括不锈钢（304/316L/321）、PVC、PP、PTFE 等，适应强腐蚀或特殊工况。

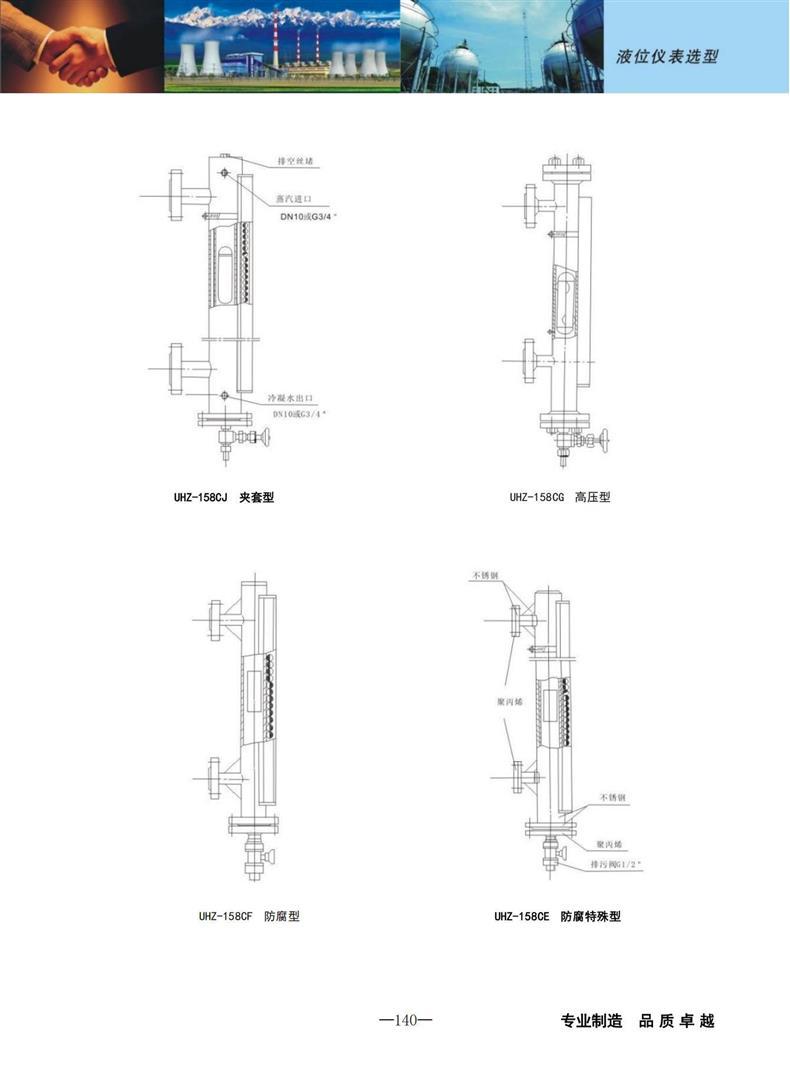

- 灵活选型：支持普通型、防腐型、夹套型、高压型等多种结构，接线盒可选普通防水、隔爆或本安防爆型。
二、技术参数

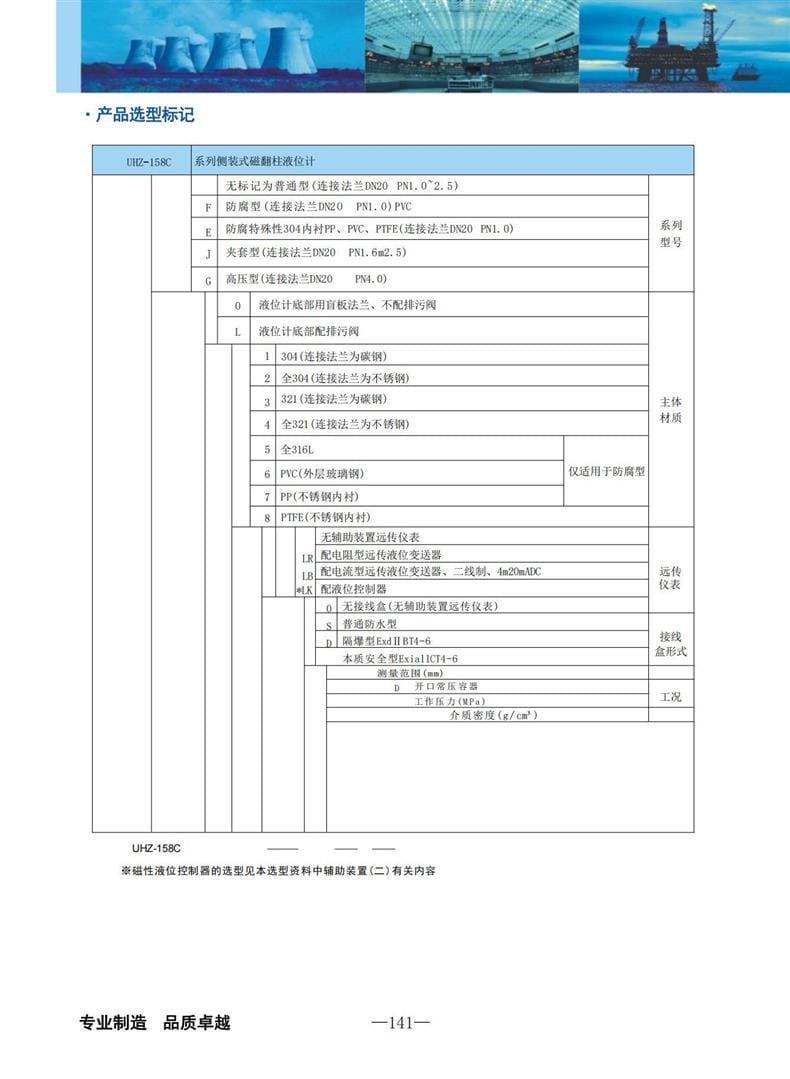

- 型号标识：UHZ-158C（具体后缀代表不同配置，如 F-防腐，J-夹套，G-高压等）。
- 测量范围：300 ~ 10000 mm。
- 工作压力：PN1.0 ~ PN4.0 MPa（依据法兰等级及主体材质而定）。
- 连接法兰：通常为 DN20，形式包括平焊法兰、活套法兰；底部可选盲板或不配排污阀（代码 0）/ 配排污阀（代码 L）。
- 主体材质：
- 普通型：304（碳钢法兰）或全 304（不锈钢法兰）。
- 特殊型：321、全 321、全 316L、PVC（外层玻璃钢）、PP（不锈钢内衬）、PTFE（不锈钢内衬）。
- 远传信号：4~20mA DC 二线制。
- 防爆等级：可选 ExdIIBT4-6（隔爆型）或 ExiaIICT4-6（本质安全型）。
- 介质密度影响：液体密度越小，磁性浮子越长，对应的“沉筒距”（主导管从下引液管至底部的长度）需相应调整。
三、应用行业

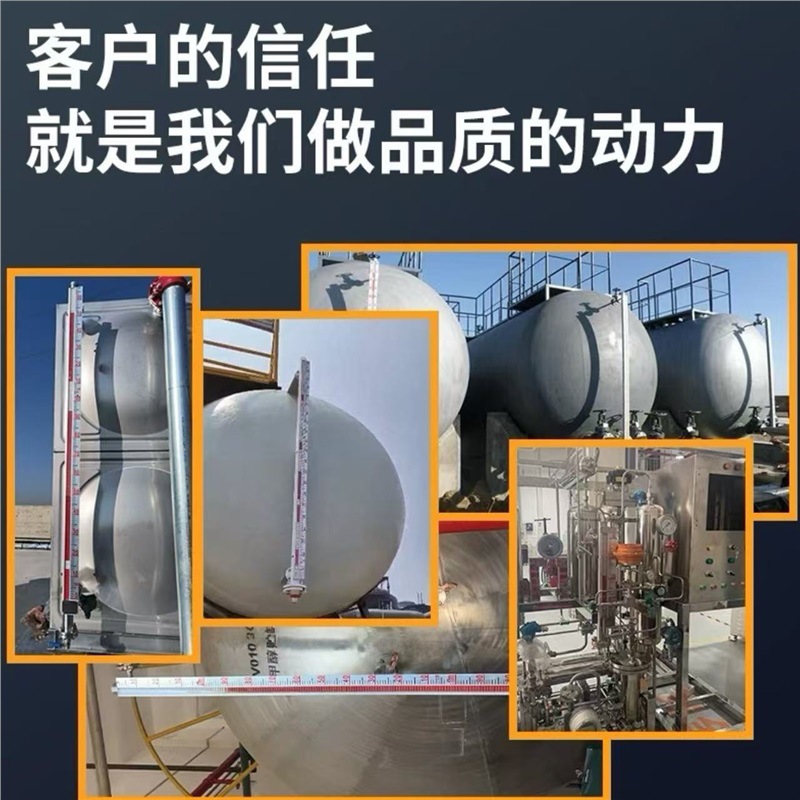

该产品广泛应用于石油化工、电力、制药、造纸、水处理及环保工程等领域。特别适用于盐酸、醋酸及其他腐蚀性化学介质的贮槽液位测量，也适用于高温、高压或易燃易暴环境的容器液位监控。
四、安装条件
- 垂直安装：液位计必须垂直安装，以保证磁性浮子在主导管内上下运动自如，避免卡阻。

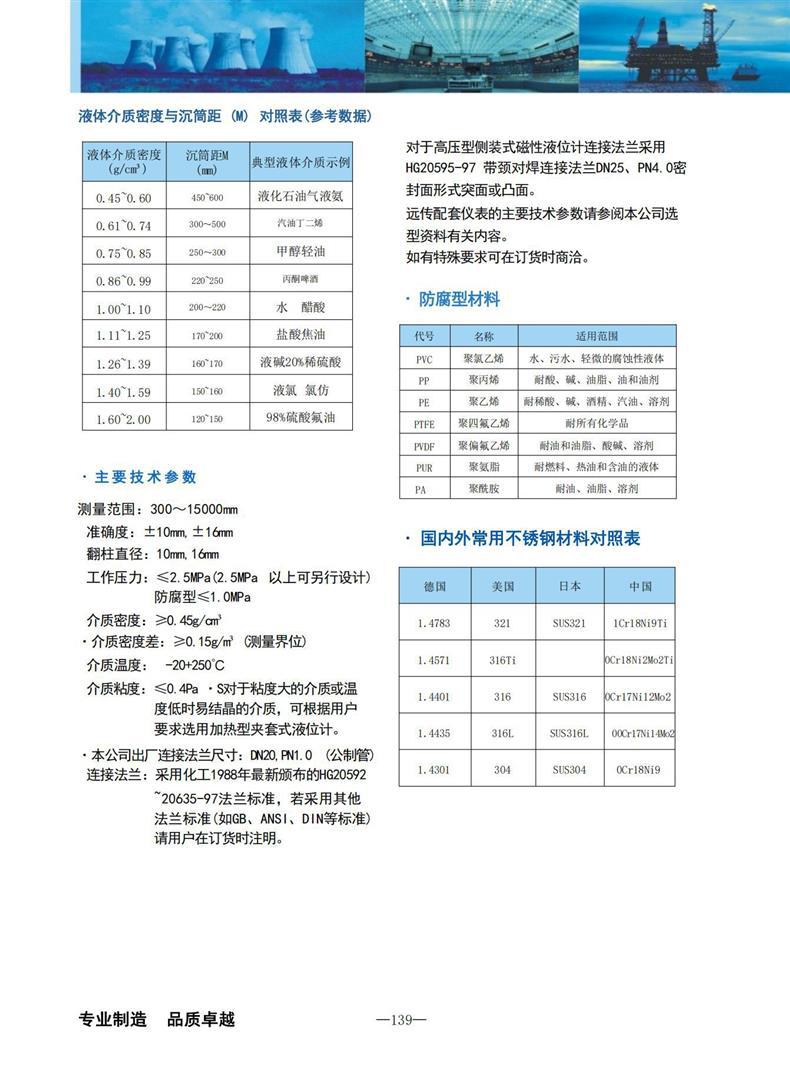

- 沉筒距确认：安装前需根据被测液体密度核对“沉筒距”参数，密度与浮子长度及沉筒距成反比关系，需参照典型介质密度对照表。
- 隔离阀门：液位计与容器之间应装有截止阀，以便于清洗和检修时切断物料。
- 防磁干扰：液位计筒体周围不容许有导磁体靠近，否则会直接影响液位计正常工作。
- 法兰精度：用户设备上的配接法兰应注意保证制造和焊接时的形位公差，否则将影响安装密封性和使用效果。

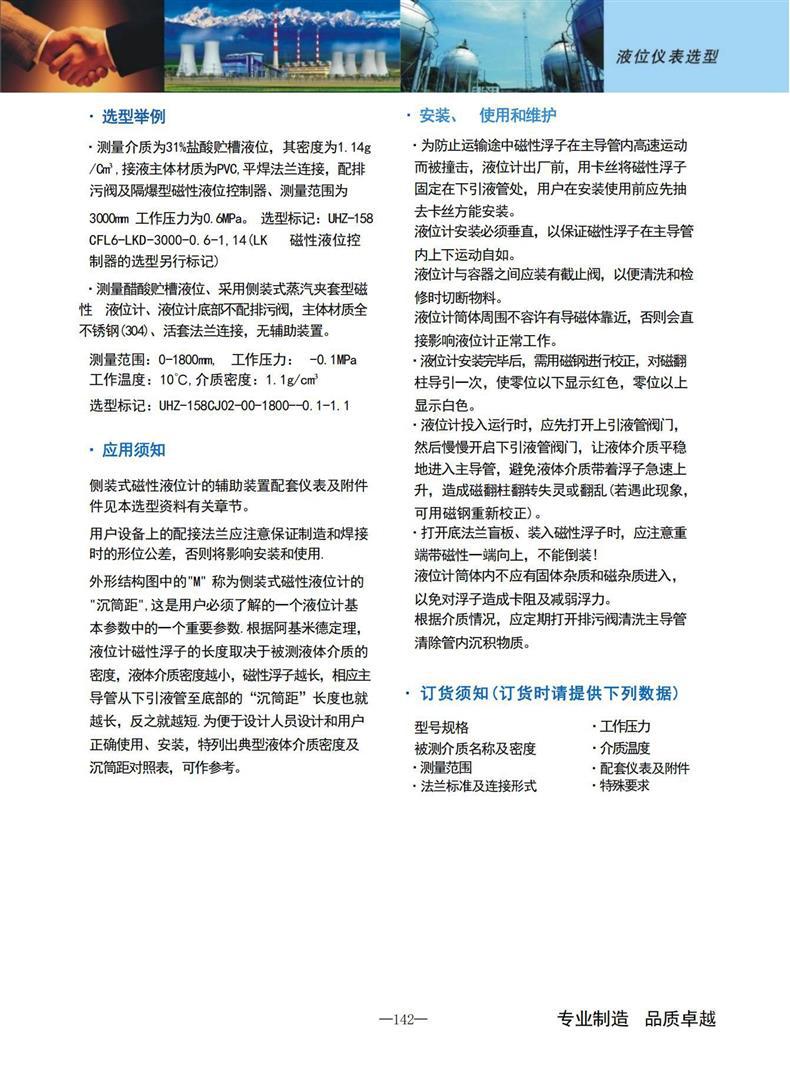

五、注意事项
- 拆除固定件：为防止运输途中撞击，出厂前磁性浮子已被卡丝固定在下引液管处，安装使用前必须先抽去卡丝。
- 投运顺序：投入运行时，应先打开上引液管阀门，然后慢慢开启下引液管阀门，让液体平稳进入，避免急速上升导致磁翻柱翻转失灵。
- 磁钢校正：安装完毕后，需用磁钢对磁翻柱导引一次，使零位以下显示红色，零位以上显示白色；若遇翻乱现象，可重新校正。
- 浮子方向：打开底法兰盲板装入磁性浮子时，应注意重端带磁性一端向上，严禁倒装。
- 定期维护：筒体内不应有固体杂质和磁杂质进入，应根据介质情况定期打开排污阀清洗主导管，清除沉积物质。
- 订货信息：订货时请明确提供型号规格、被测介质名称及密度、测量范围、法兰标准及连接形式、工作压力、介质温度及配套仪表附件等特殊要求。
