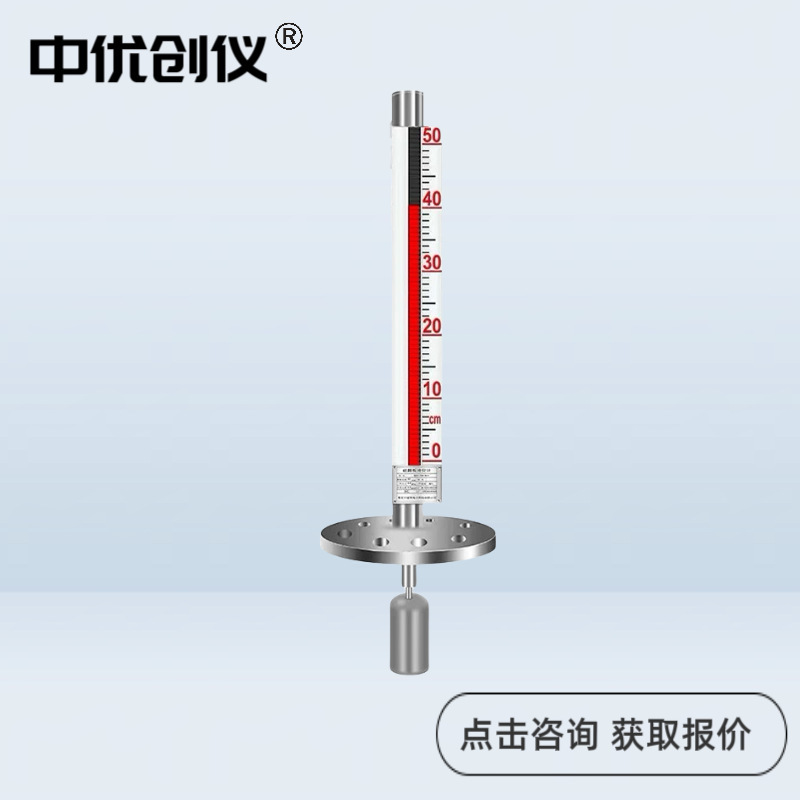

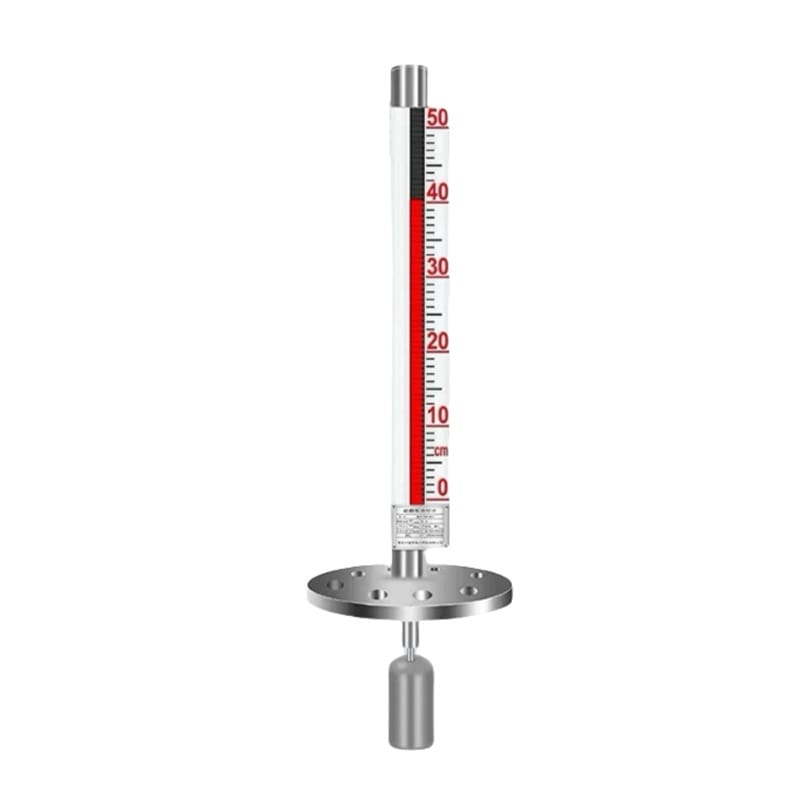

UHZ-158 系列磁性翻板液位计产品技术文档
一、核心特点

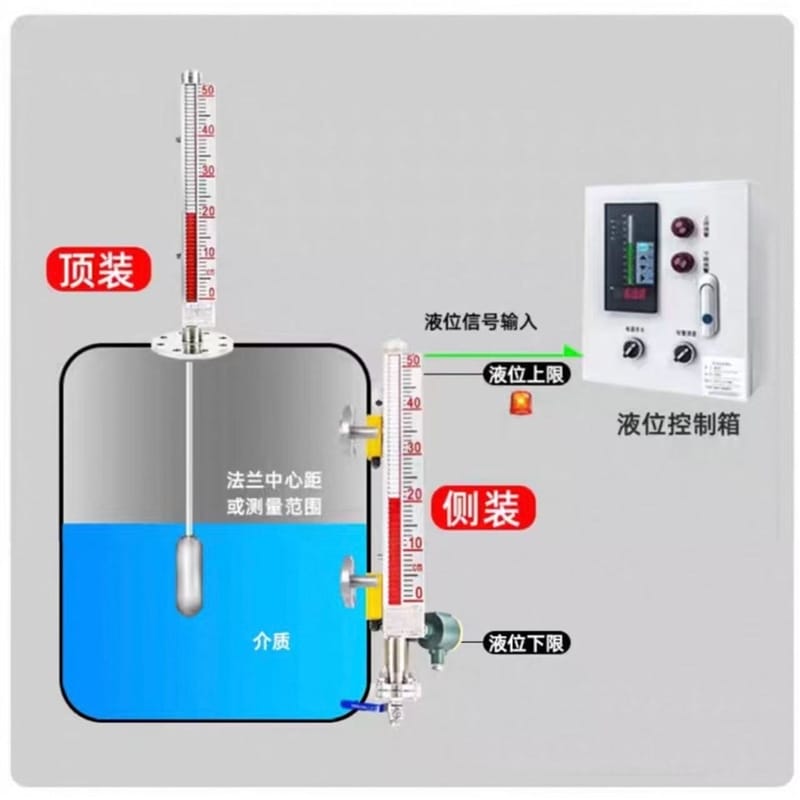

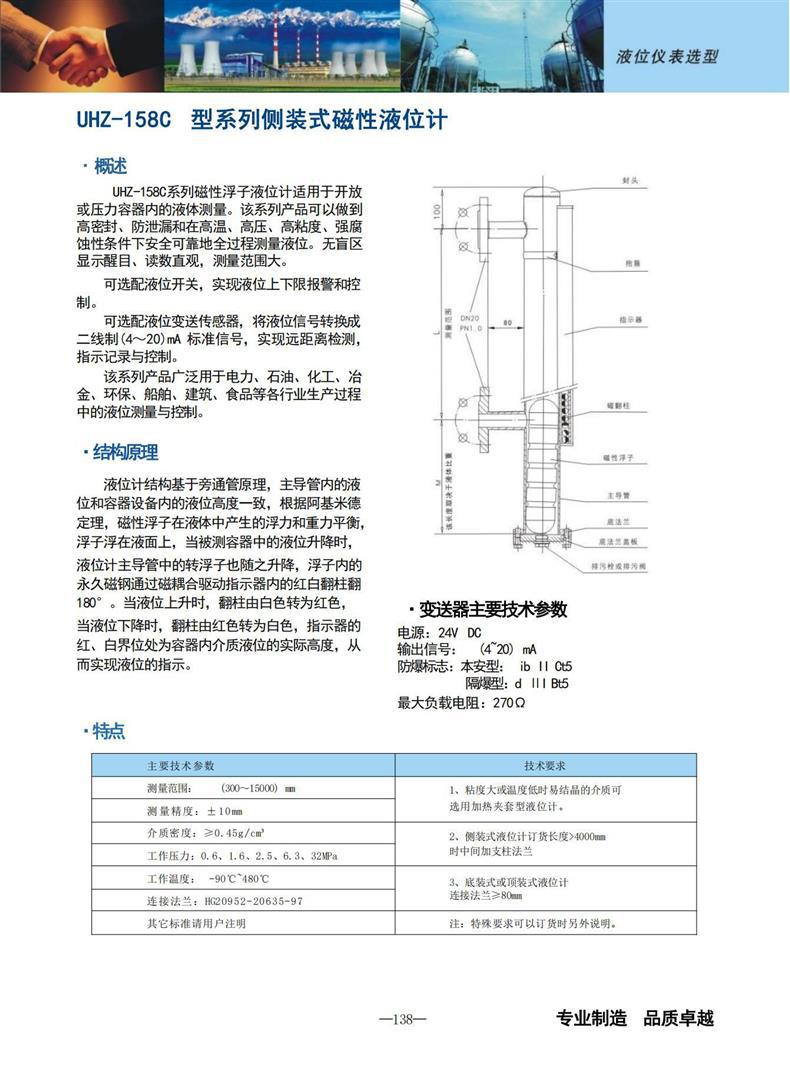

本产品（涵盖侧装式及顶/底装式变体）具有极高的密封性与防泄漏特性，适用于高温、高压、高粘度及强腐蚀环境下的全程液位测量。其显示清晰、读数直观且无测量盲区，支持大测量范围。可选配液位开关实现上下限报警与控制，亦可选配变送器输出 4~20mA 标准信号，支持远距离检测、指示、记录与自动化控制。基于旁通管原理，通过磁耦合驱动红白翻柱翻转指示液位，界面分明。
二、技术参数
- 测量范围：300 ~ 15000 mm（订货长度>4000mm 时需加支柱法兰）。
- 测量精度：±10 mm（部分规格可达±16 mm）。
- 工作压力：普通型≤2.5 MPa（可定制至 32 MPa），防腐型≤1.0 MPa。
- 工作温度：-90℃ ~ 480℃（典型介质 -20℃ ~ +250℃）。
- 介质密度：≥0.45 g/cm³（用于界位测量时密度差需≥0.15 g/cm³）。
- 连接法兰：默认 DN20 PN1.0，符合 HG20592~20635-97 标准，支持 GB、ANSI、DIN 等标准定制；顶/底装式连接法兰通常≥DN80。

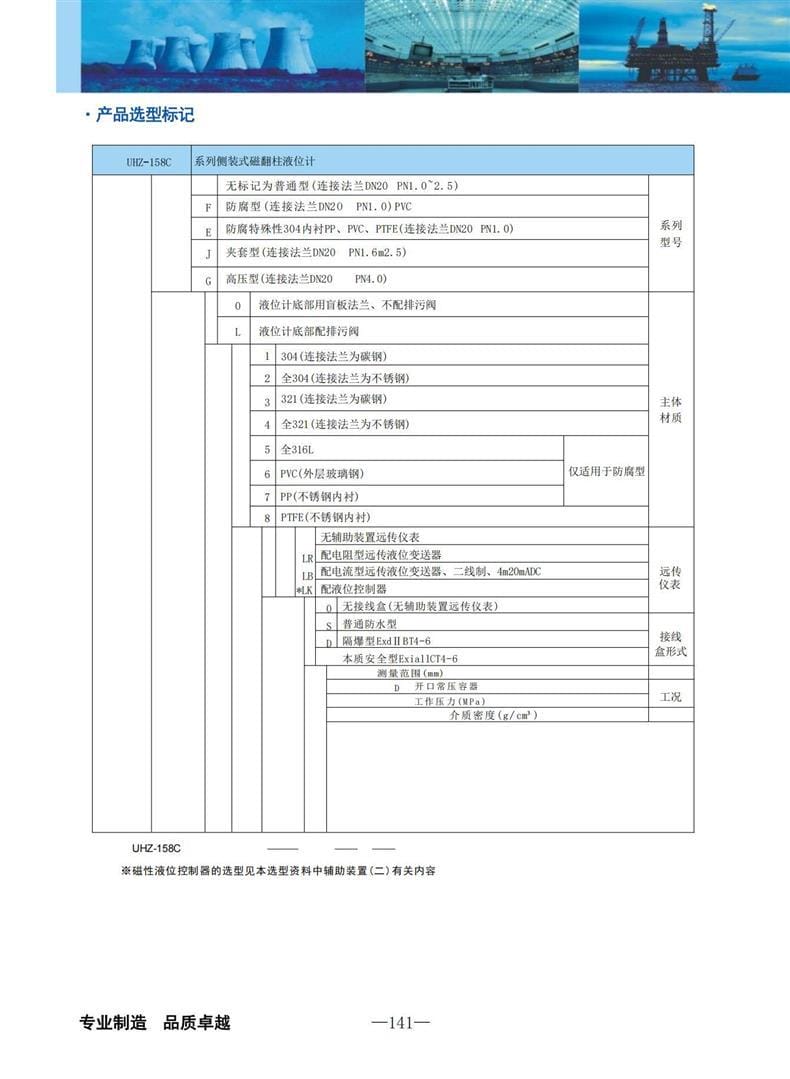

- 材质选项：主体可选 304、321、316L 不锈钢，或 PVC、PP、PTFE 等防腐材质（内衬或全塑）。
- 远传仪表：电源 24V DC，输出 4~20mA，防爆标志包括本安 ib II CT5 或隔爆 dII BT5。
- 翻柱直径：10 mm 或 16 mm。

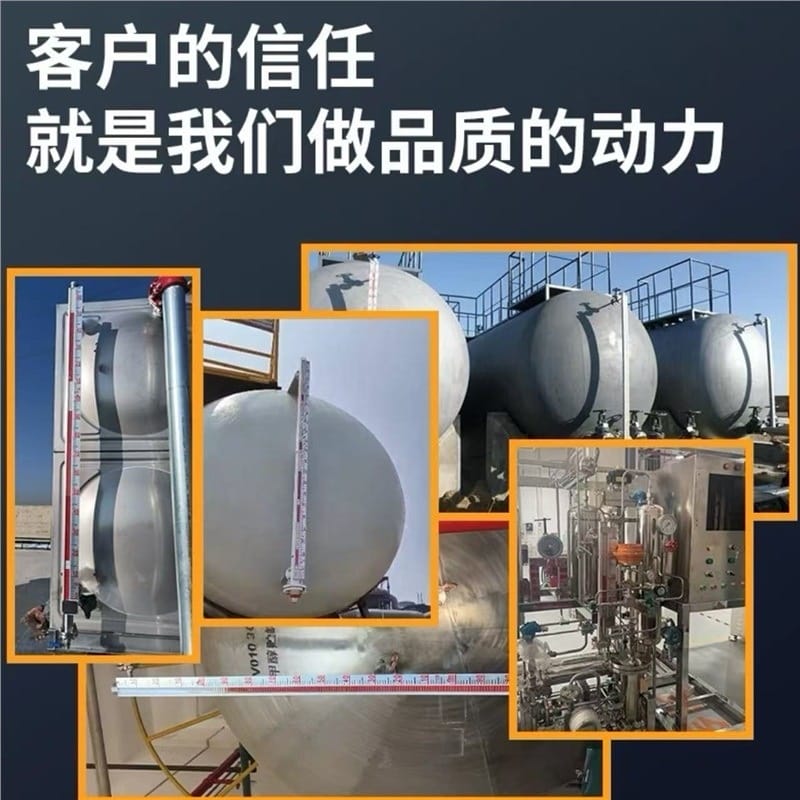

三、应用行业
广泛应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业，特别适用于开放或压力容器内的液体测量，如盐酸、醋酸、汽油、液氨、硫酸等多种介质的液位监测。

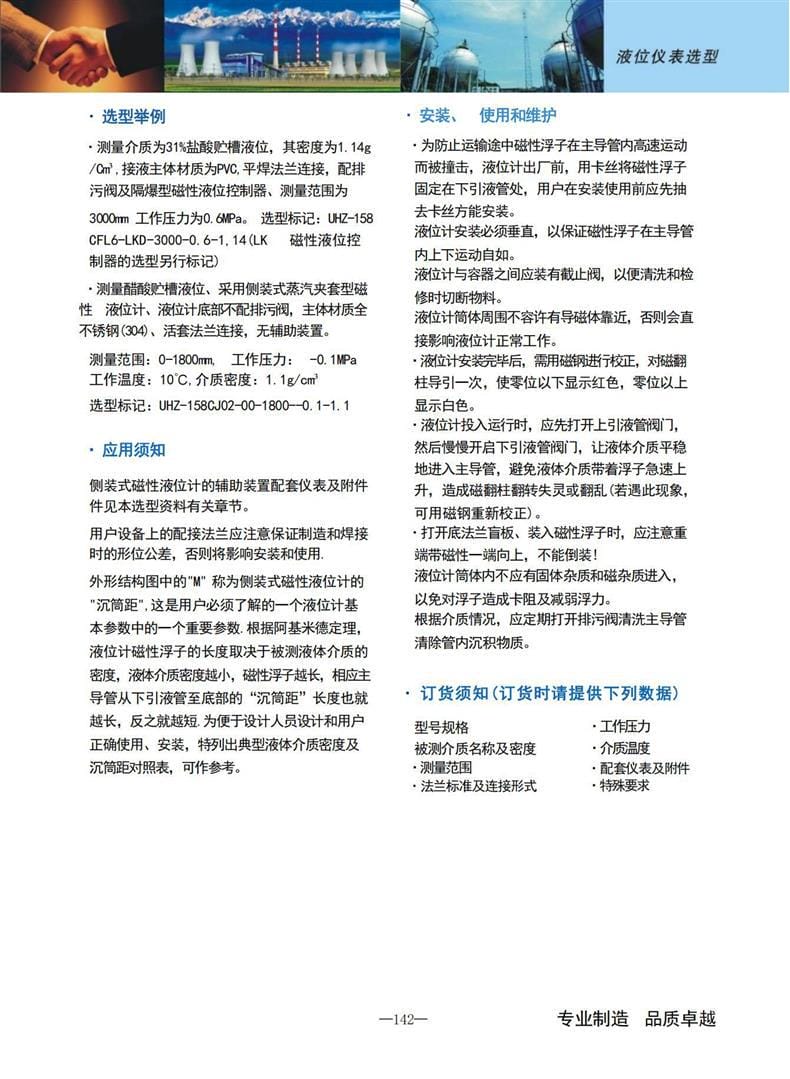

四、安装条件
- 垂直度要求：安装必须保持垂直，确保浮子上下运动自如，无卡阻。
- 阀门配置：液位计与容器间应安装截止阀，便于清洗和检修。
- 法兰公差：用户设备上的配接法兰需保证制造和焊接时的形位公差，否则影响安装使用。

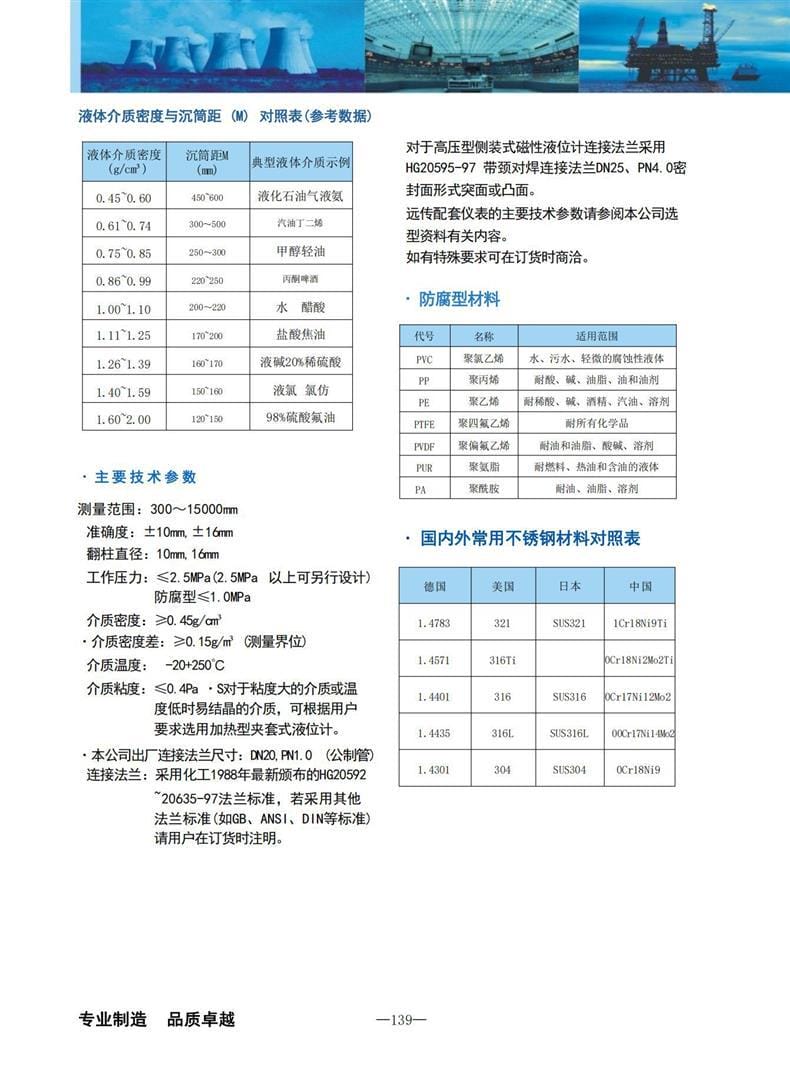

- 沉筒距匹配：依据阿基米德原理，浮子长度由介质密度决定，密度越小浮子越长，需根据“典型液体介质密度与沉筒距对照表”确认参数 M。
- 接线盒选择：根据现场环境选择普通防水型 (S)、隔爆型 (D) 或本质安全型 (未标代码)。
五、注意事项
- 开箱检查：出厂时磁性浮子用卡丝固定于下引液管处，安装前必须抽出卡丝。
- 浮子方向：装入磁性浮子时，重端（带磁性端）必须向上，禁止倒装。
- 零位校正：安装完成后需用磁钢校正一次，使零位以下显红色，以上显白色。
- 投运顺序：先开上引液管阀门，再缓慢开启下引液管阀门，避免液体冲击导致翻柱翻转失灵或混乱。
- 环境干扰：筒体周围不得有导磁物体靠近，以免干扰磁场。
- 清洁维护：筒体内不得进入固体杂质或磁性杂质，以防卡阻或减弱浮力；应定期打开排污阀清洗主导管，清除沉积物。

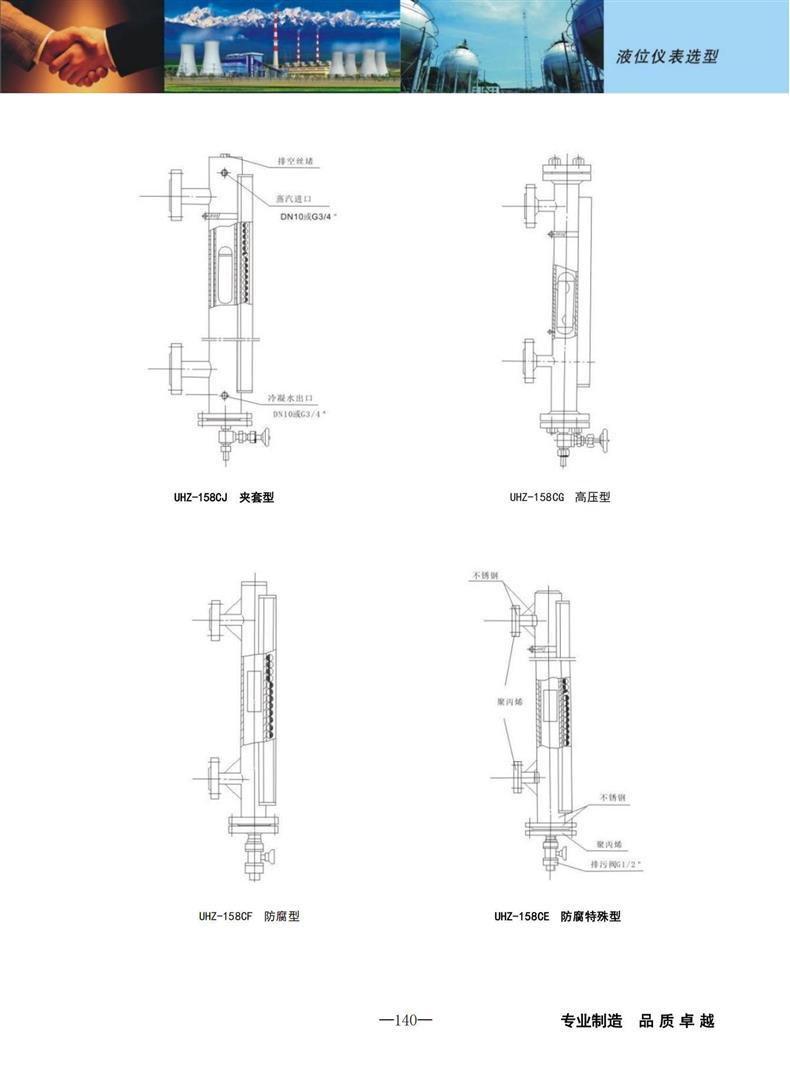

- 特殊介质：对于粘度大或低温易结晶介质，建议选用加热夹套型。
