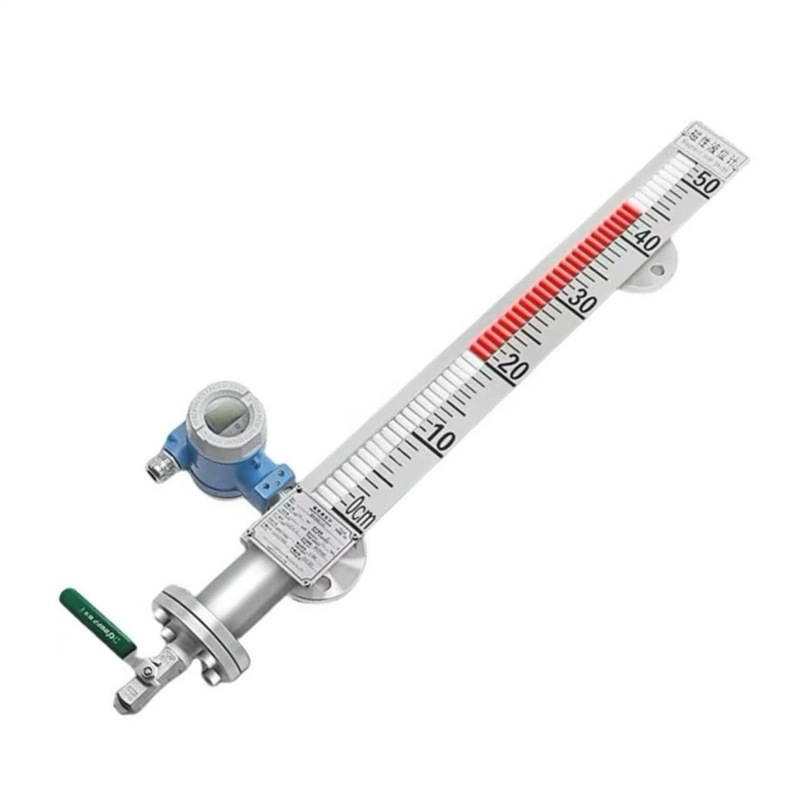

UHZ-158CLB 带 RS485 信号侧装磁翻板液位计产品说明
核心特点

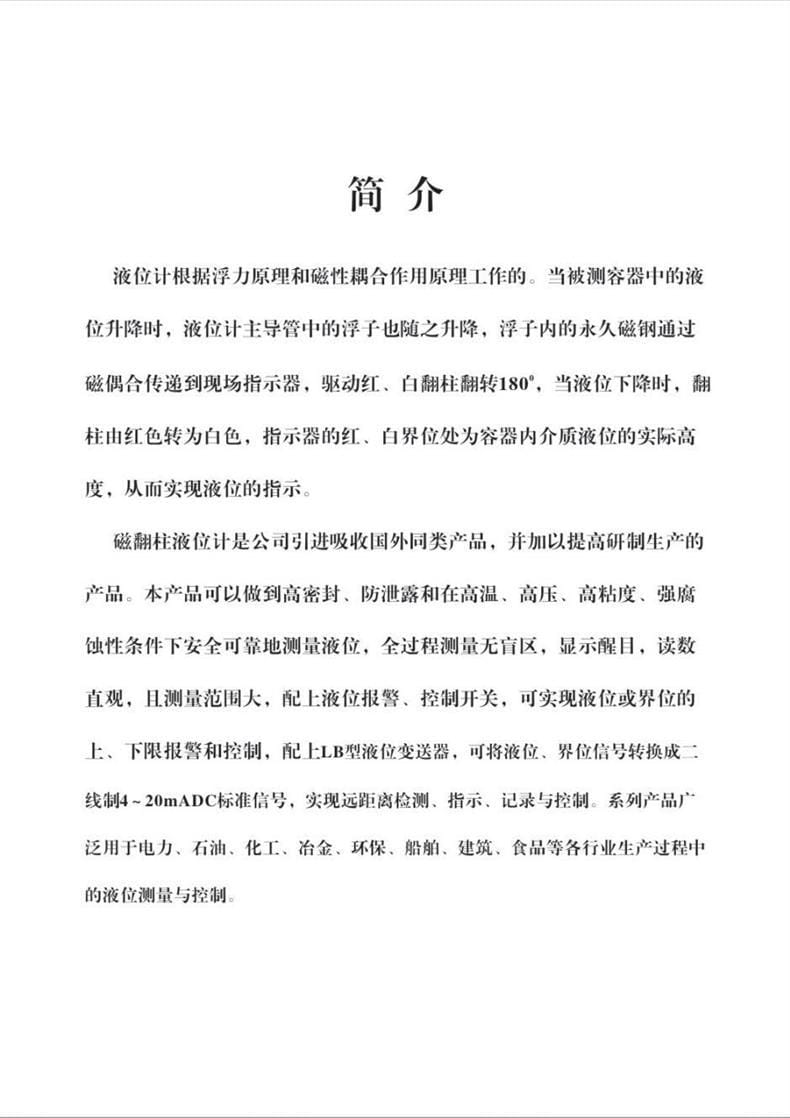

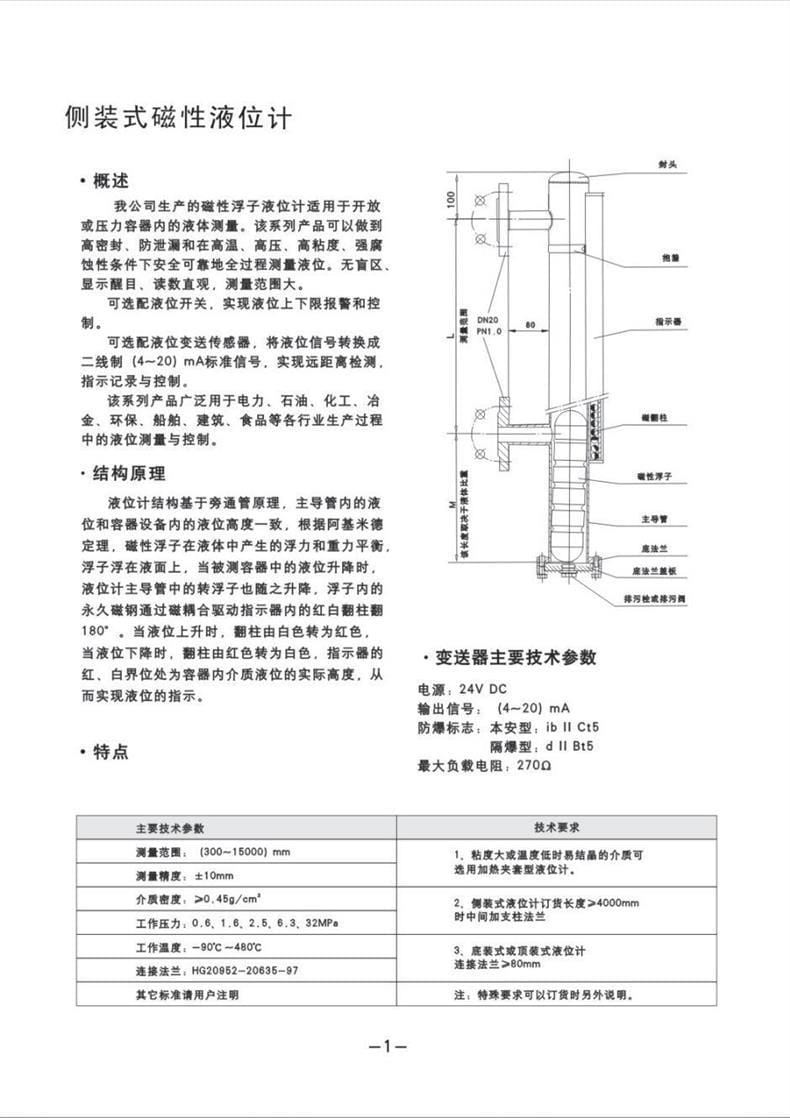

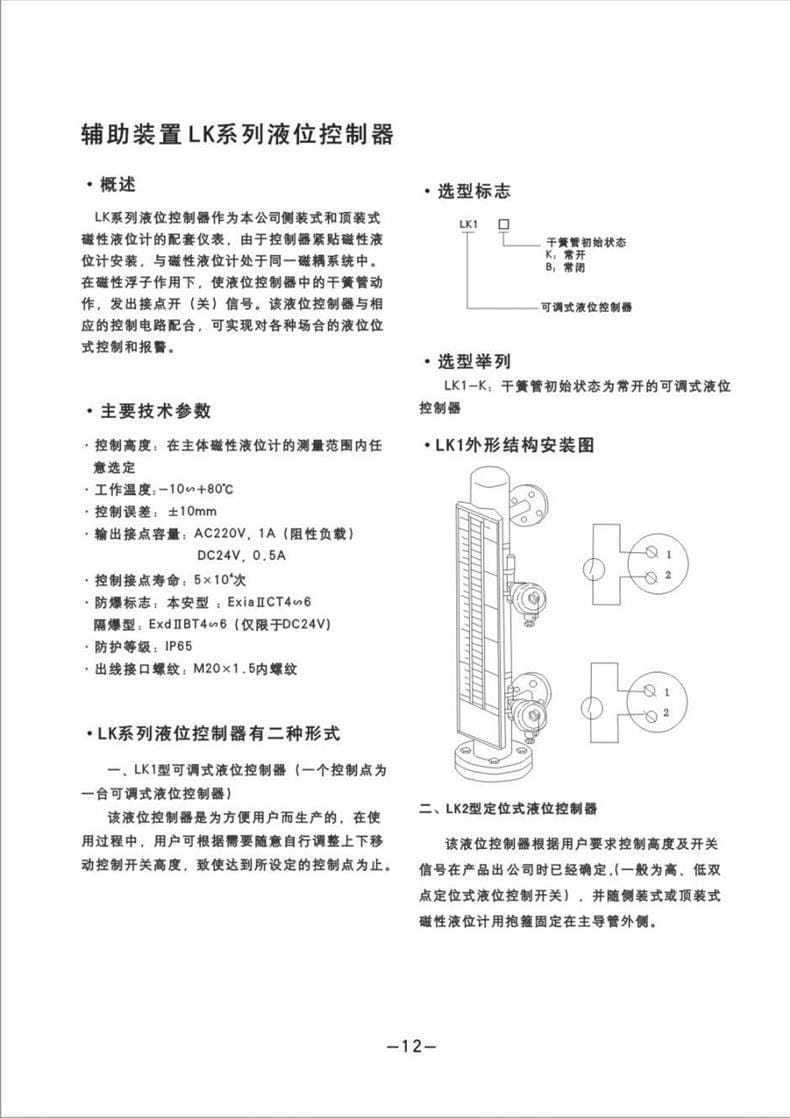

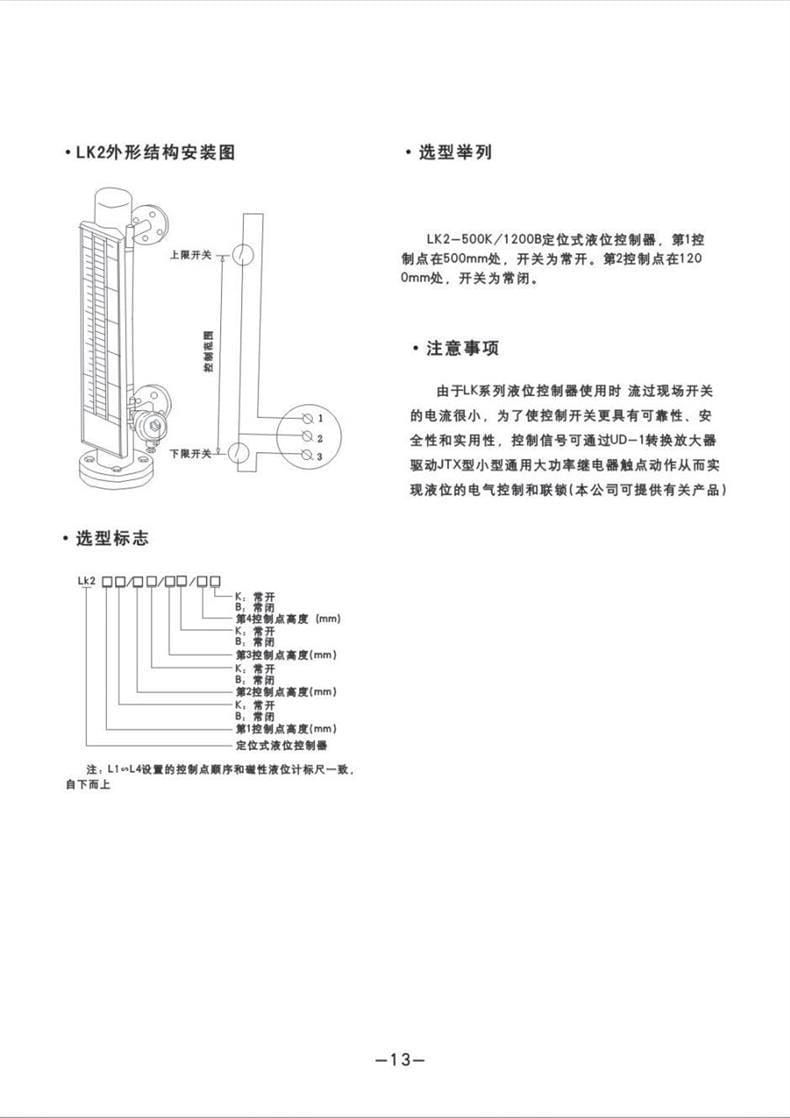

本产品依据浮力原理和磁性耦合作用原理设计，当被测容器液位升降时，主导管内的浮子随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转 180°，直观反映液位高度。产品具备高密封、防泄露特性，可在高温、高压、高粘度及强腐蚀性条件下安全可靠地测量，全过程无盲区，显示醒目，读数直观。支持选配液位报警控制开关实现上下限控制，或配变送器将信号转换为标准信号实现远距离检测与控制。

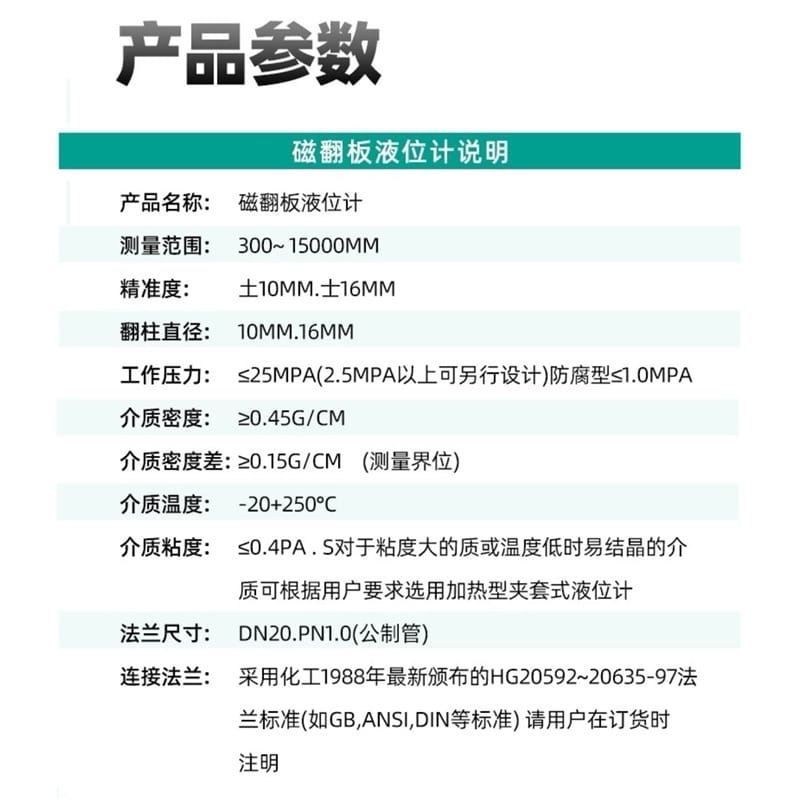

技术参数
- 型号名称: UHZ-158CLB 带 RS485 信号侧装磁翻板液位计
- 供电电源: DC24V
- 主体材质: 304/316 不锈钢（防腐型可选 PVC、PP、PE、PTFE、PVDF 等）
- 测量范围: 300mm ~ 15000mm
- 测量精度: ±10mm / ±16mm
- 工作压力: 0.6MPa ~ 32MPa（普通型≤2.5MPa，高压型可达 32MPa）
- 工作温度: -90℃ ~ 480℃（普通型 -20℃~+250℃）
- 介质密度: ≥0.45g/cm³

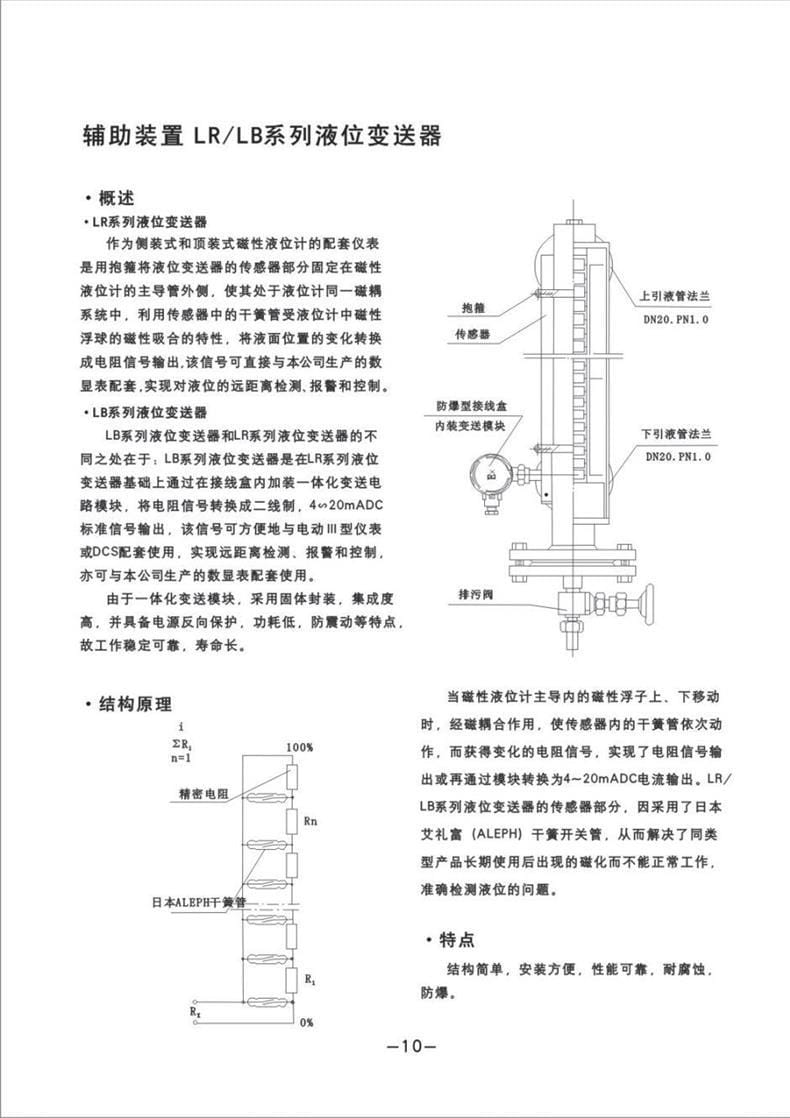

- 输出信号: 二线制 4~20mADC 标准信号 / RS485 信号
- 防爆标志: 本安型 ib II Ct5 / 隔爆型 dIIBt5

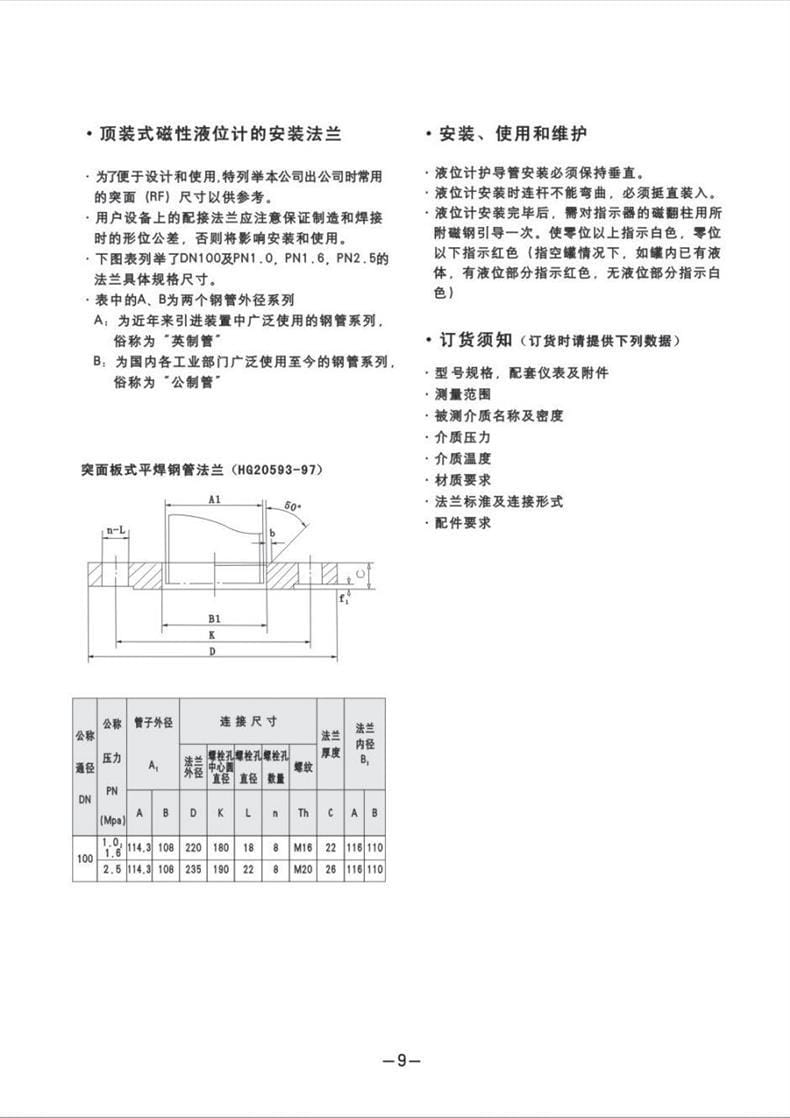

- 连接法兰: HG20592~20635-97 标准（DN20/DN100 等，特殊标准可定制）
应用行业

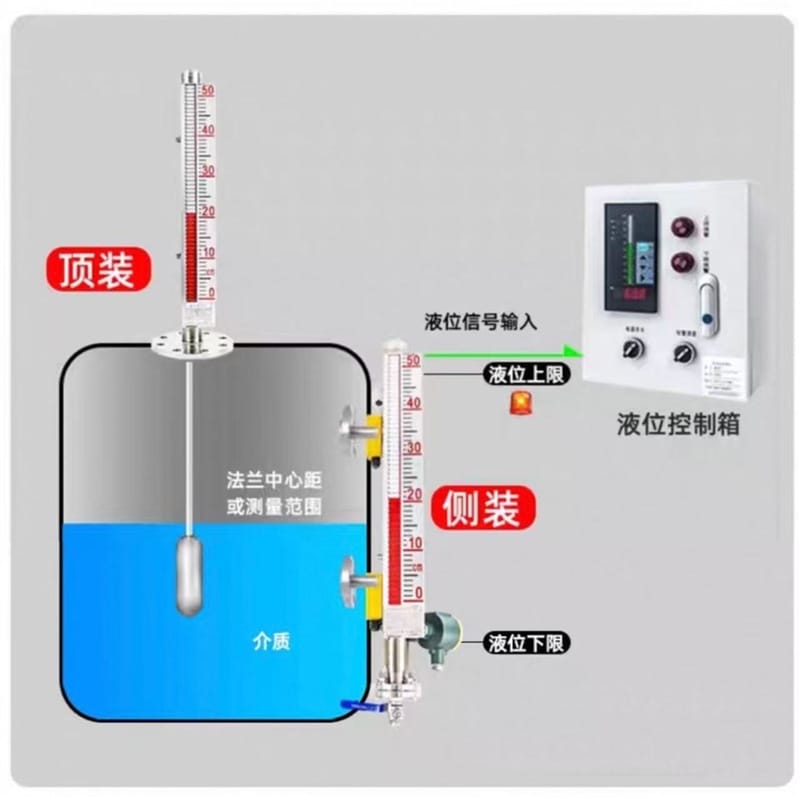

广泛适用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业的生产过程中的液位测量与控制。特别适用于开放或压力容器内的液体测量，以及地下槽、箱、池和不宜侧面开孔容器的液位指示。
安装条件
- 垂直度要求: 液位计安装必须保持垂直，确保磁性浮子在主导管内运动自如。
- 阀门配置: 液位计与容器之间应装有截止阀，便于清洗和检修时切断物料。
- 磁场环境: 液位计筒体周围不容许有导磁体靠近，以免影响正常工作。

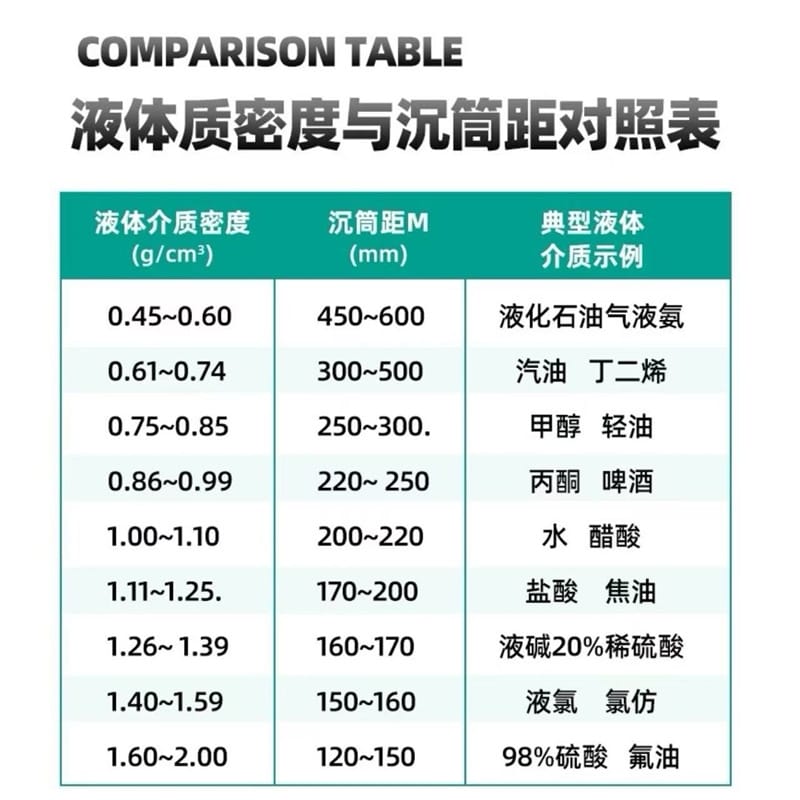

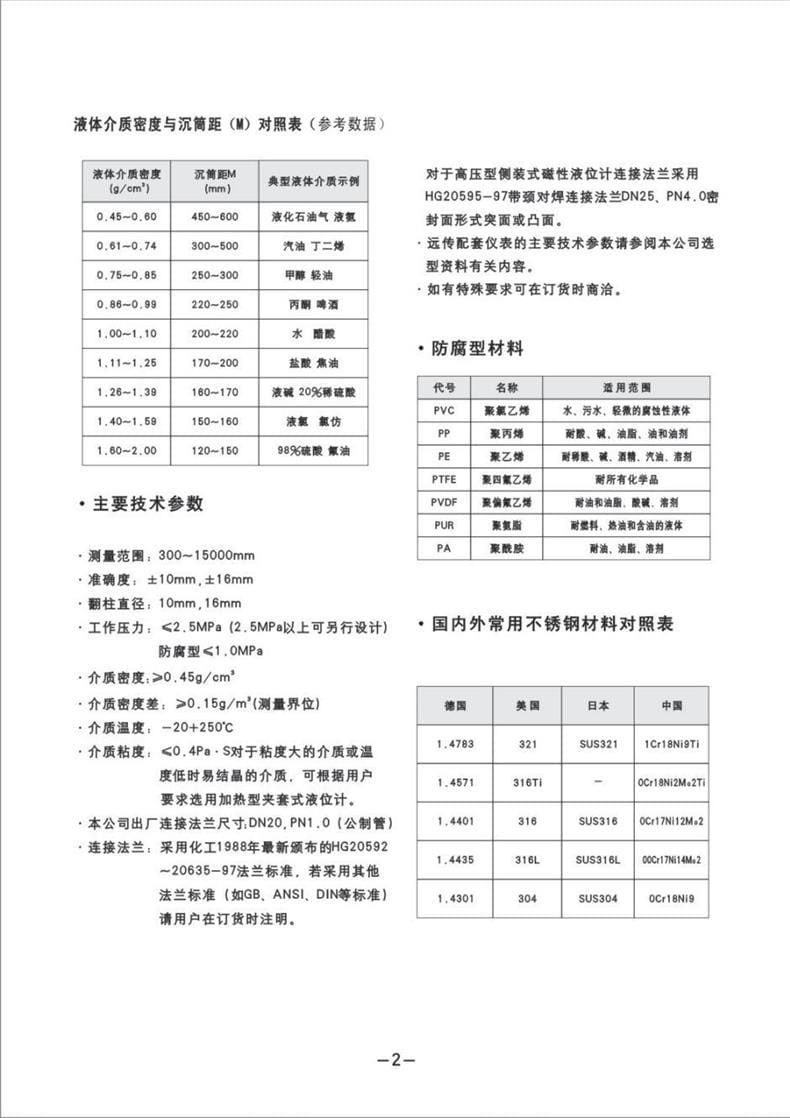

- 沉筒距确认: 用户需根据阿基米德定理确认“沉筒距”，即主导管从下引液管至底部的距离，需与介质密度匹配。
- 法兰标准: 安装前注意设备配接法兰的制造和焊接形位公差，高压型需确保阀门、法兰压力等级及质量符合 16~32MPa 要求。

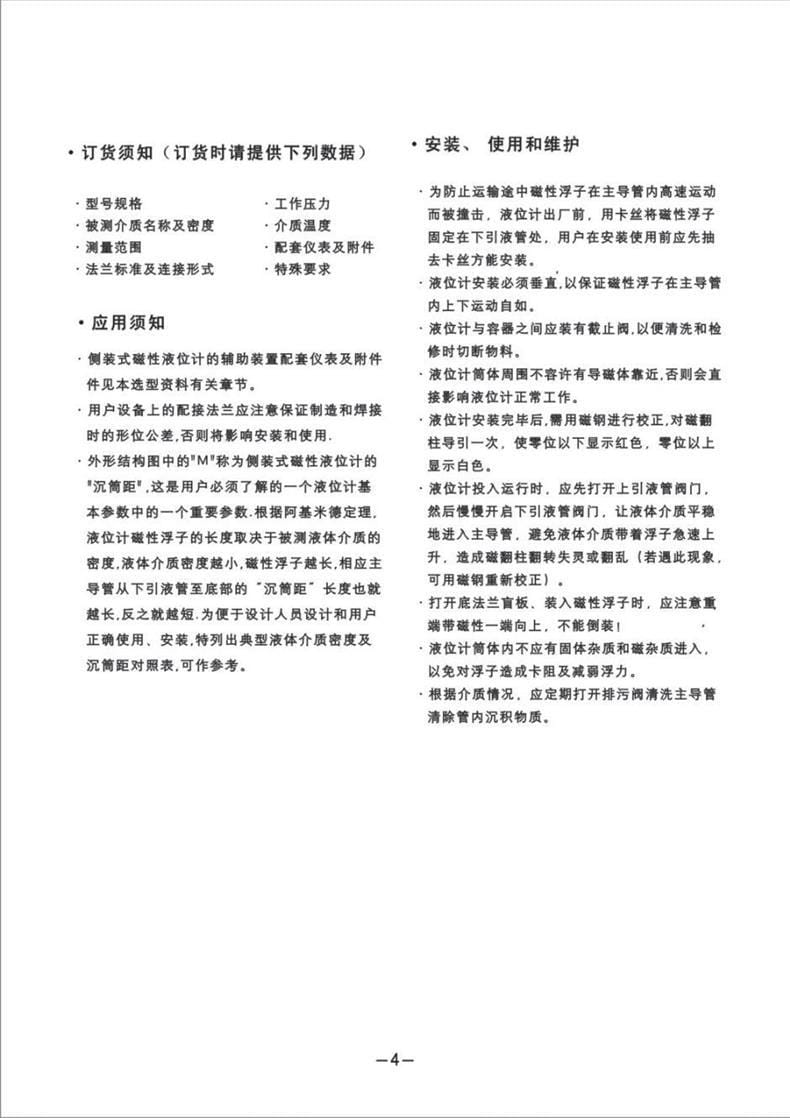

注意事项
- 运输固定: 出厂前浮子已用卡丝固定，安装使用前必须先抽去卡丝。

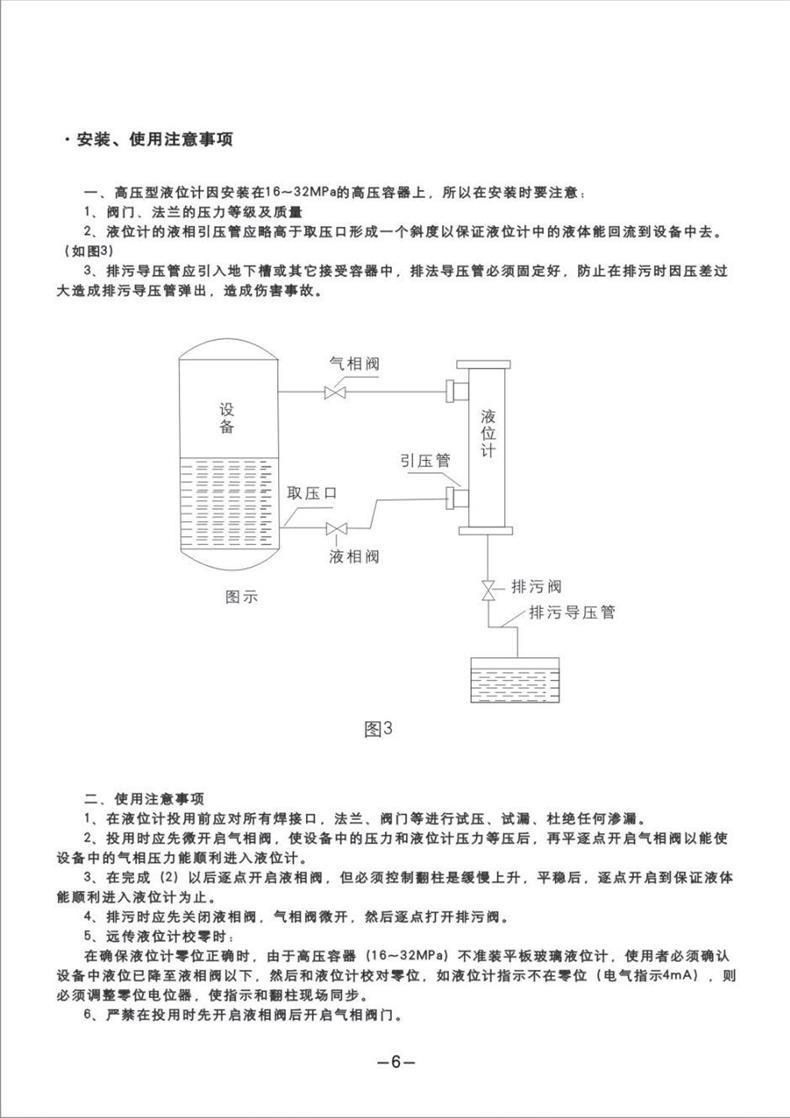

- 投运顺序: 投入运行时，应先打开上引液管阀门，再缓慢开启下引液管阀门，避免液体急速上升导致翻柱失灵。高压型严禁先开启液相阀后开启气相阀门。
- 磁钢校正: 安装完毕后需用磁钢校正，使零位以下显示红色，零位以上显示白色；若翻乱可重新校正。
- 维护保养: 定期打开排污阀清洗主导管，清除沉积物。筒体内不应有固体或磁杂质进入，以免卡阻浮子。
- 安全防护: 高压型液位计排污时，排污导压管必须固定牢靠，防止因压差过大弹出伤人。投用前须对所有焊接口、法兰、阀门进行试压试漏。

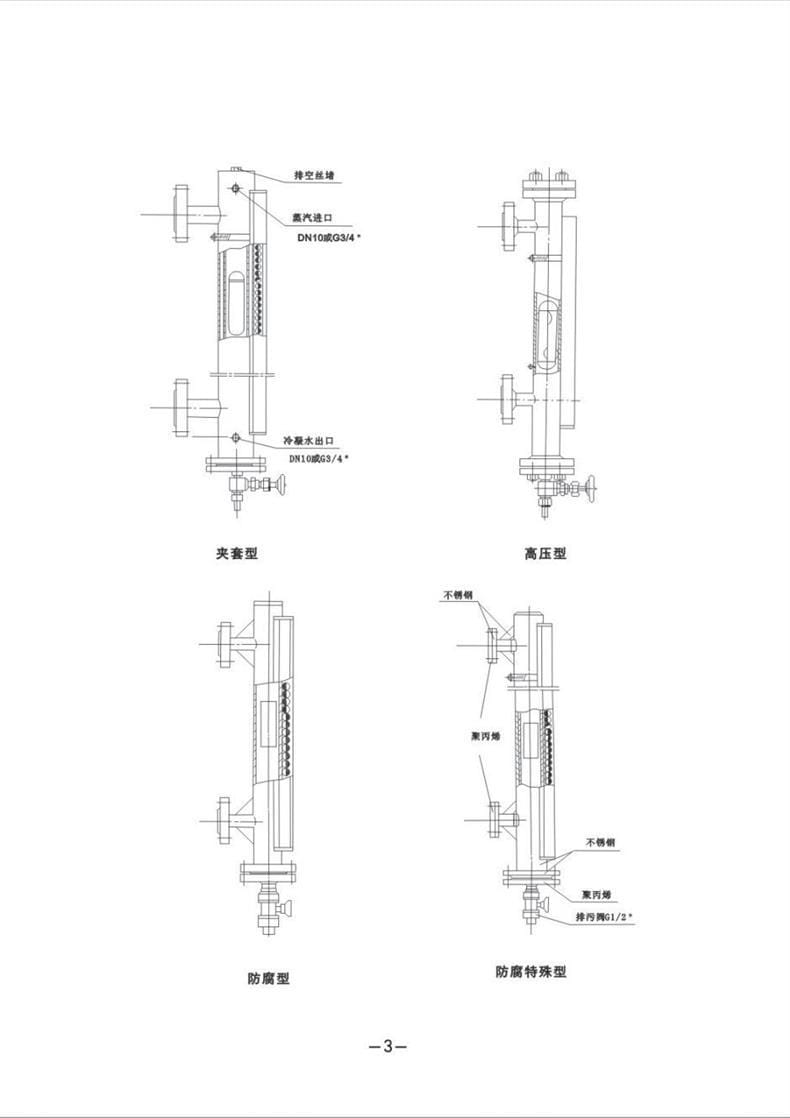

- 特殊介质: 对于粘度大或低温易结晶介质，建议选用加热夹套型液位计。
