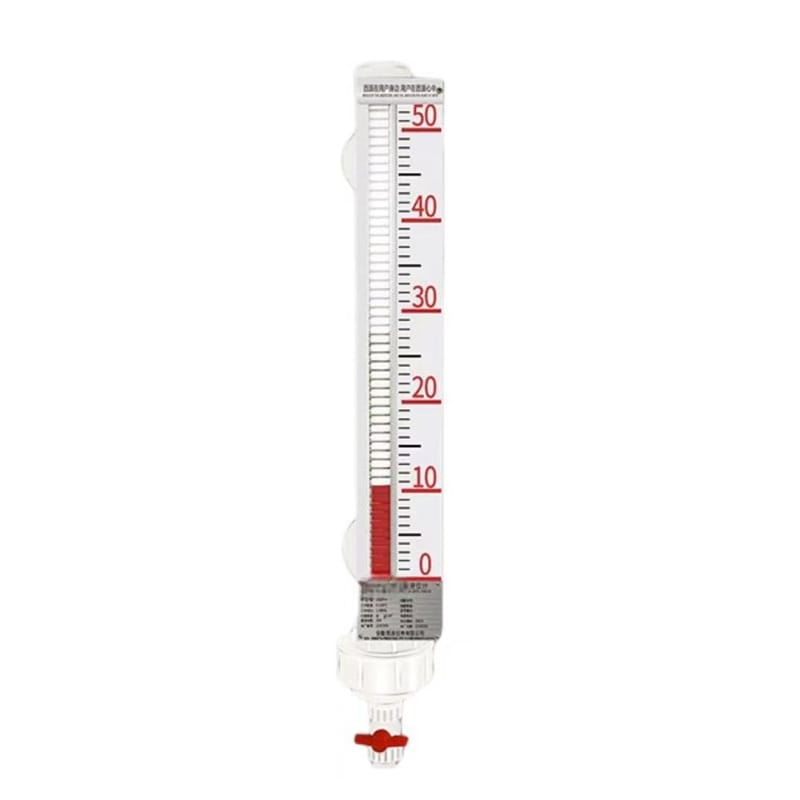

UHZ-158C 系列侧装式防腐磁性翻板液位计
一、核心特点

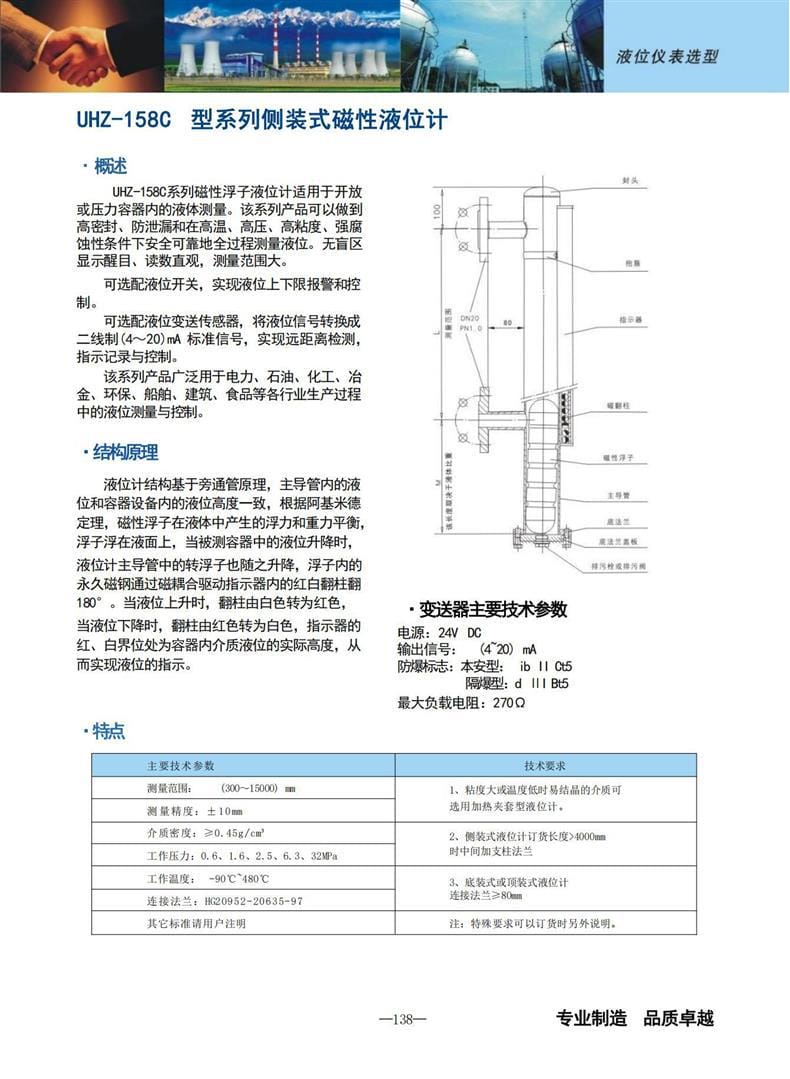

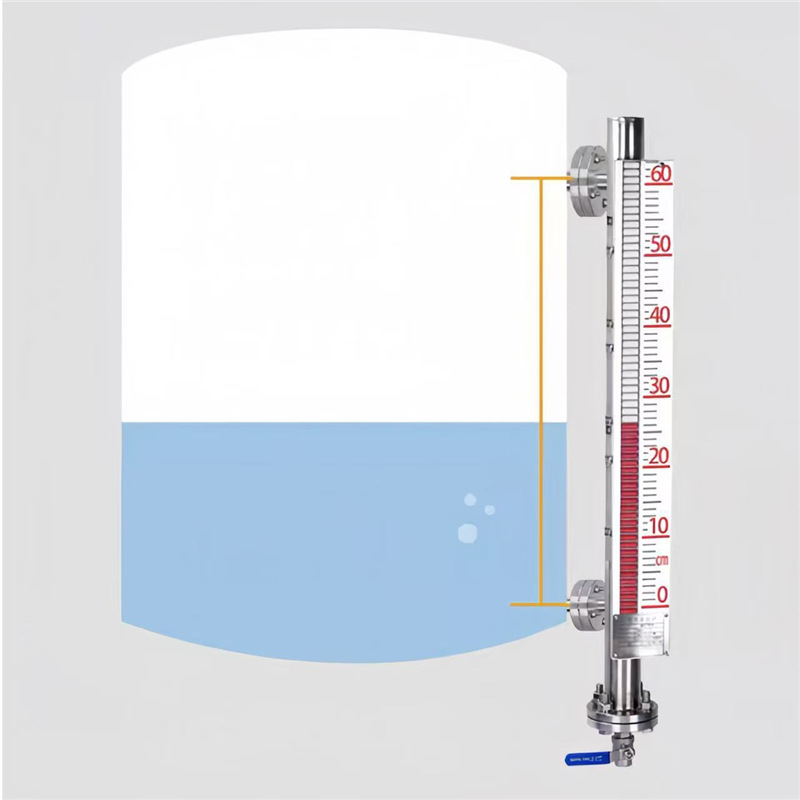

本系列产品适用于开放或压力容器内的液体测量，具有高密封、防泄漏性能。可在高温、高压、高粘度及强腐蚀性条件下安全可靠地实现全过程液位测量。主要特点包括显示清晰、读数直观、无盲区、测量范围大。可选配液位开关实现上下限报警与控制，也可选配液位变送传感器输出 4~20mA 标准信号，实现远距离检测、指示、记录与控制。
二、技术参数

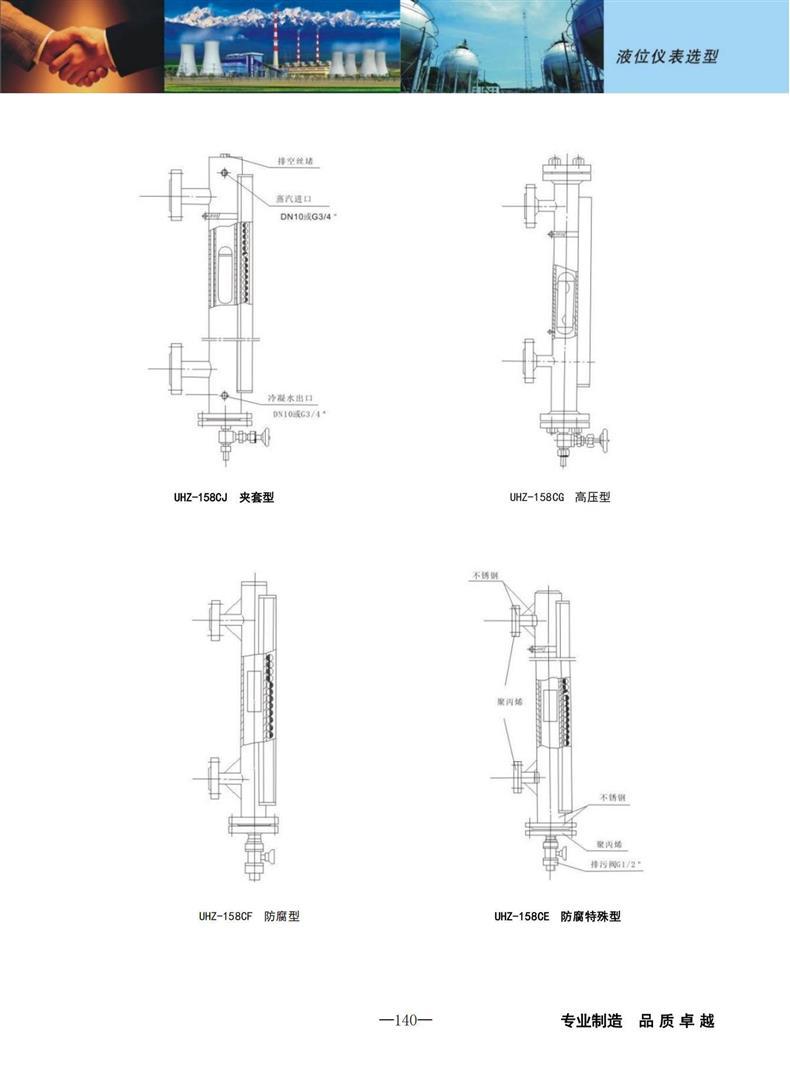

- 型号规格: UHZ-158C 系列（含防腐、夹套、高压等变型）
- 测量范围: 300 ~ 10000 mm
- 工作压力: PN1.0 ~ 4.0 MPa（根据具体型号配置）
- 连接法兰: 通常为 DN20（特殊可定制如 DN25），平焊或活套法兰

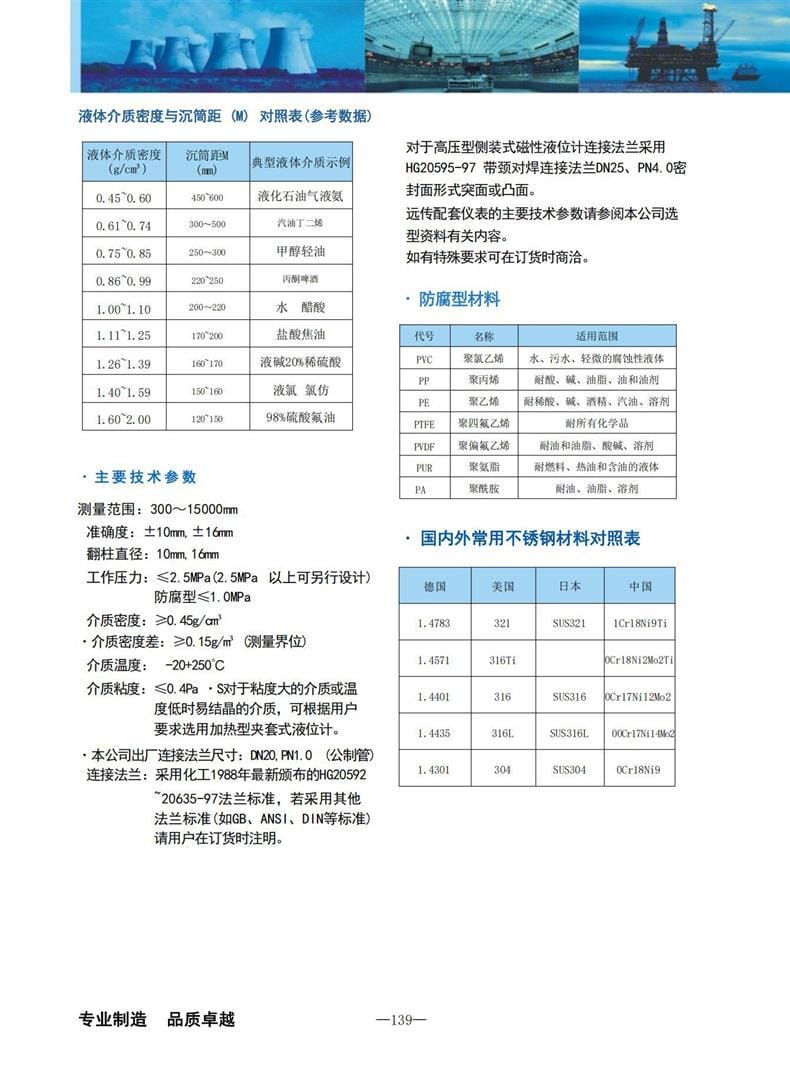

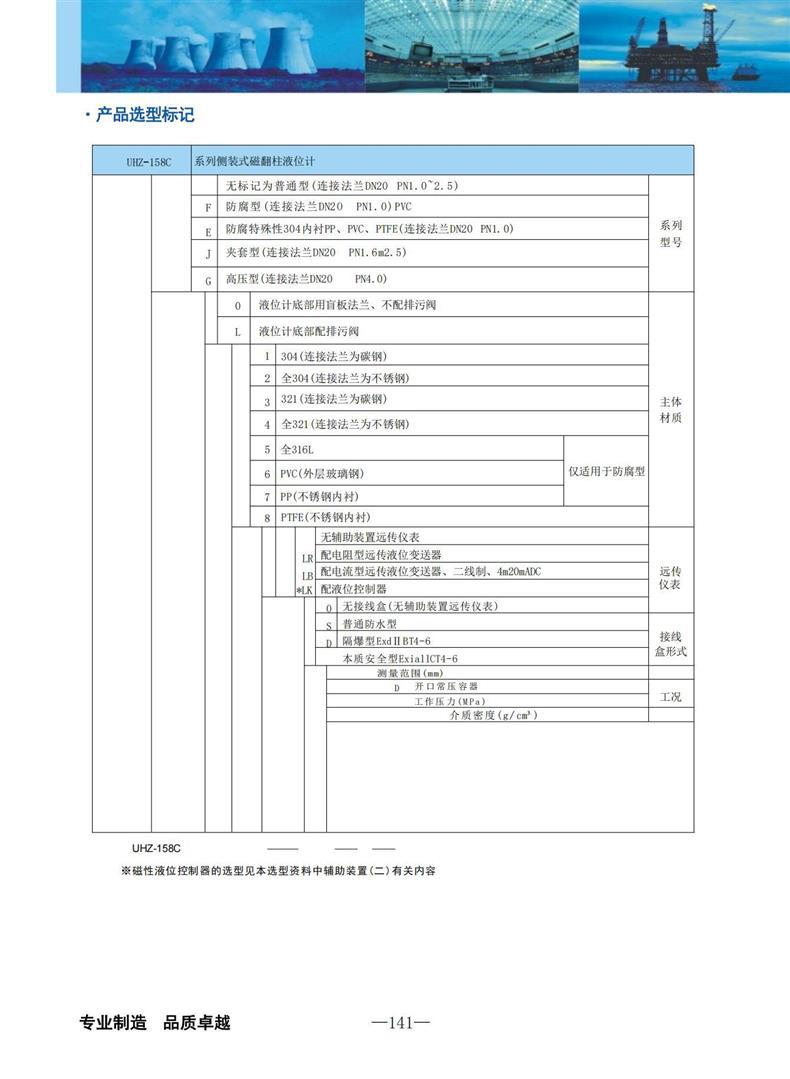

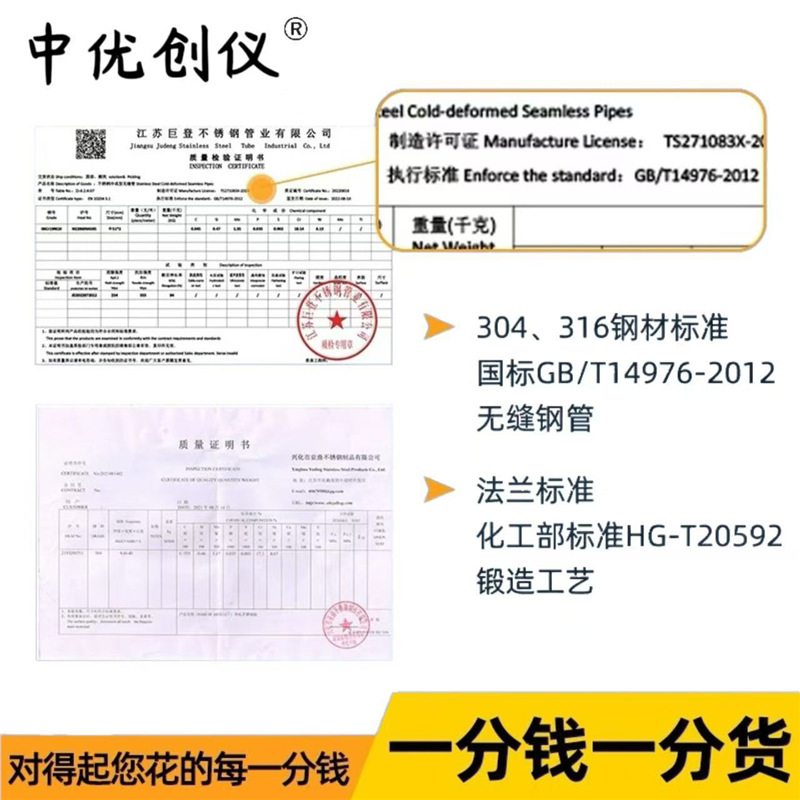

- 主体材质: 304、321、316L、PVC、PP、PTFE 等（根据介质腐蚀性选择，代码详见选型表）
- 变送器电源: 24V DC
- 输出信号: 4~20 mA DC
- 防爆标志: 本安型 ib II C t5 / 隔爆型 d II B t5（或 ExdIIBT4-6/ExiaIICT4-6）
- 最大负载电阻: 270Ω

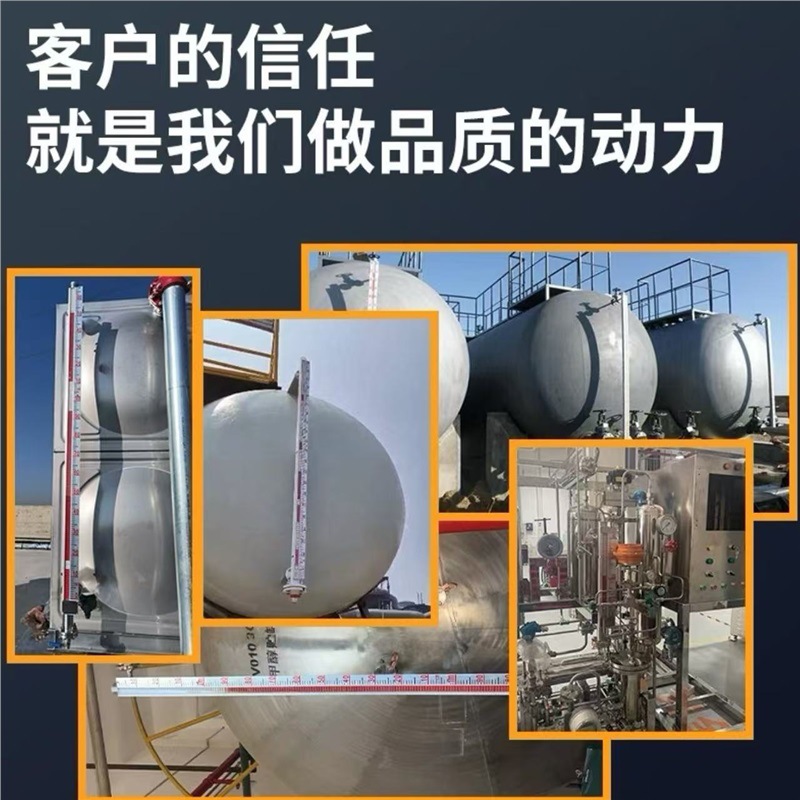

三、应用行业
广泛应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。特别适用于盐酸、醋酸等腐蚀性介质的贮槽液位监测。
四、安装条件
- 垂直度: 安装必须保持垂直，确保磁性浮子在主导管内能自由上下移动。
- 阀门配置: 液位计与容器间应安装截止阀，便于清洗和检修时切断物料。
- 环境要求: 液位计筒体周围不允许有导磁物体靠近，以免干扰正常工作。
- 法兰公差: 用户设备上的配接法兰应保证制造和焊接时的形位公差，否则会影响安装和使用。
- 接线盒: 根据现场需求选择普通防水型（S）、隔爆型（D）或本质安全型接线盒。

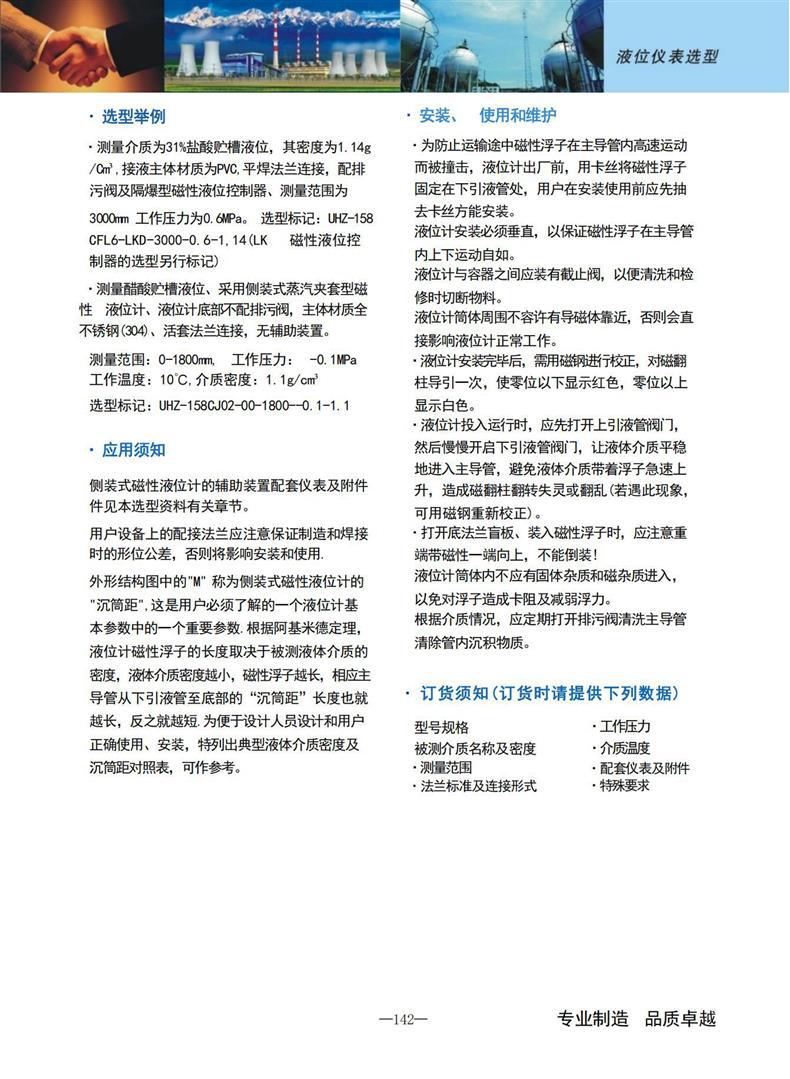

五、注意事项
- 开箱检查: 出厂前用卡丝将磁性浮子固定在下引液管处，安装前需先抽出卡丝。
- 投运顺序: 投运时，先打开上引液管阀门，再缓慢开启下引液管阀门，避免液体冲击导致浮子快速上升引起翻柱翻转失灵或混乱。
- 浮子方向: 打开底法兰盲板装入磁性浮子时，注意重端带磁性的一端朝上，严禁倒装！
- 清洁维护: 筒体内不得进入固体杂质或磁性杂质，以防卡阻或影响浮力。根据介质情况，定期打开排污阀清洗主导管，清除沉积物。
- 零位校正: 安装完成后，需用磁钢校正一次磁翻柱，使零位以下显示红色，零位以上显示白色。若发生混乱可用磁钢重新校正。
- 订货信息: 订货时请提供被测介质名称及密度、工作压力、介质温度、测量范围、法兰标准及连接形式、配套仪表及附件及特殊要求。
