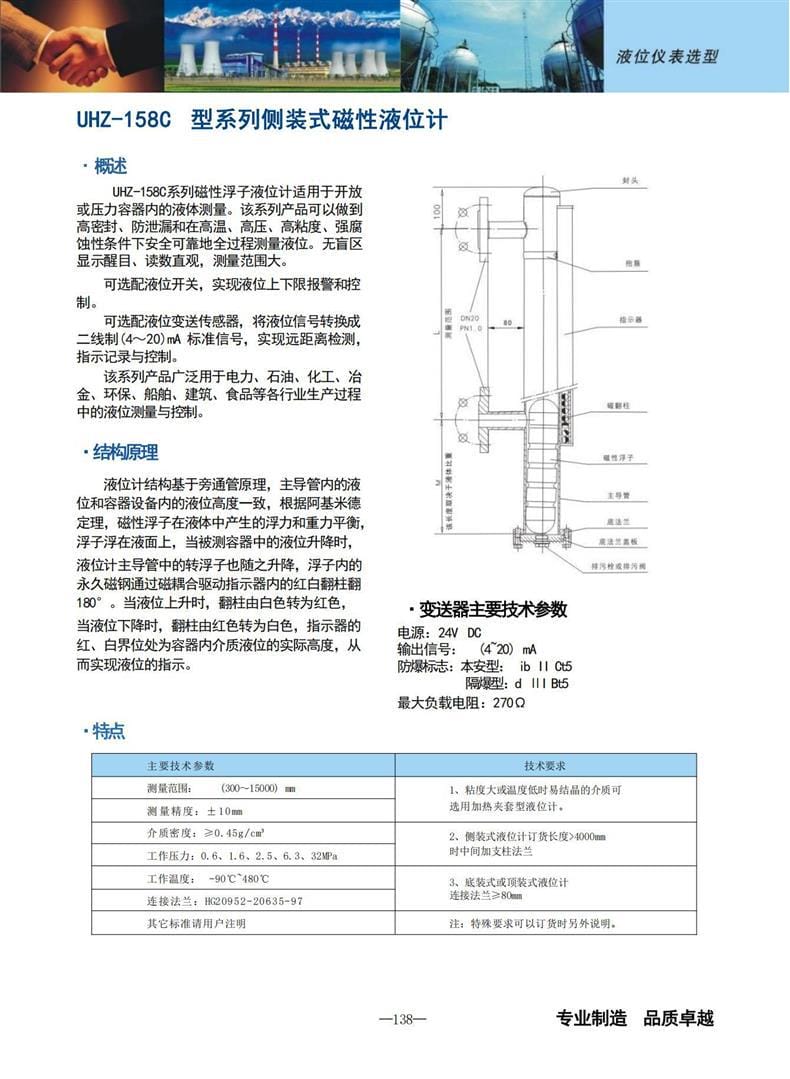

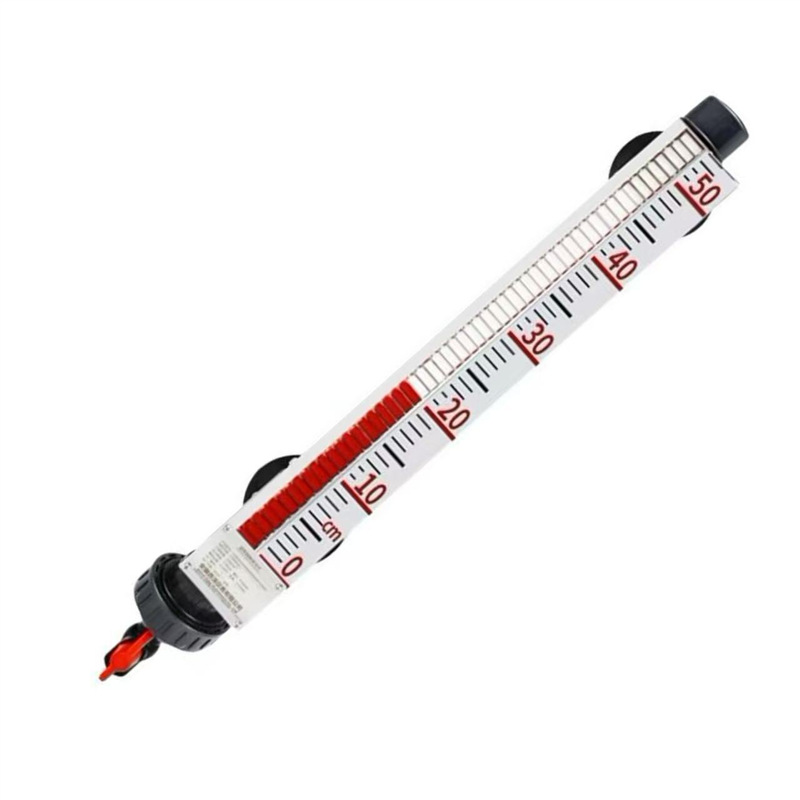

UHZ-158C 系列侧装式防腐磁性翻板液位计产品说明书
一、核心特点
本产品为 UHZ-158C 系列侧装式磁性翻板液位计，采用 PVC 防腐材质，具有密封性好、防泄漏性能强等特点。适用于高温、高压、高粘度及强腐蚀性条件下的全过程液位测量。显示清晰、读数直观、测量范围大，可选配液位开关实现报警与控制，也可配置远传仪表进行信号传输。
二、技术参数

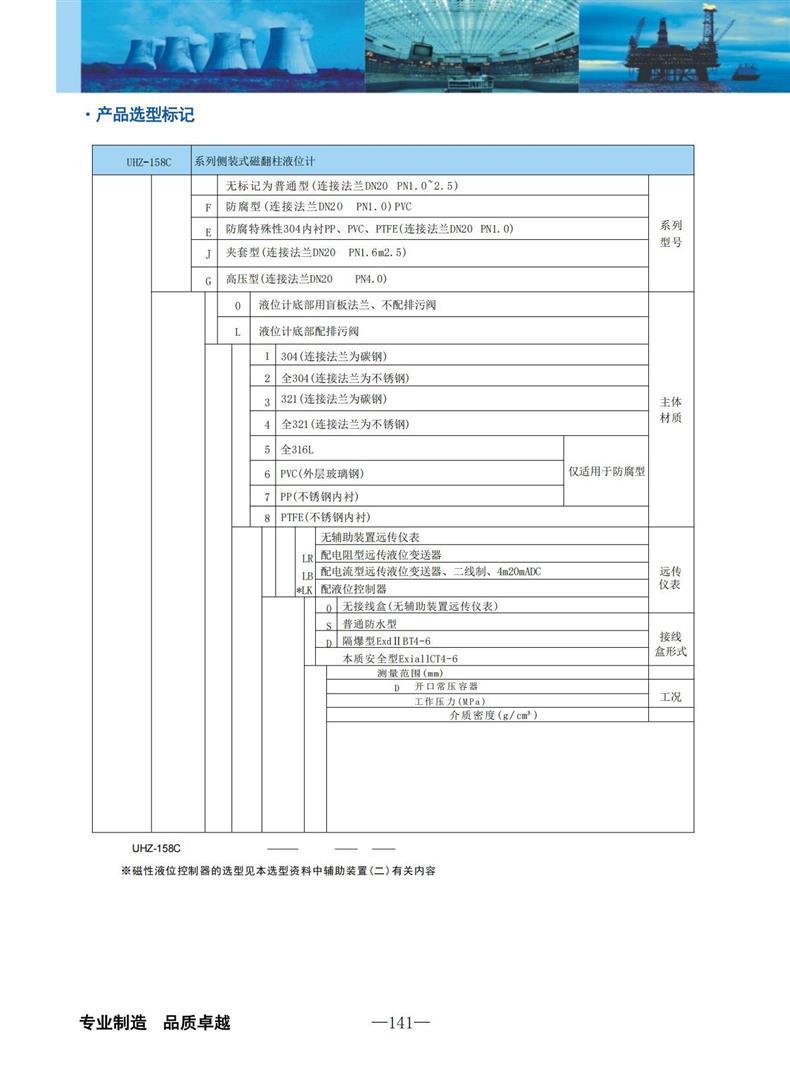

- 型号规格：UHZ-158C（具体配置见选型表）
- 测量范围：300 ~ 10000 mm
- 连接法兰：标准配置 DN25（系列可选 DN20 PN1.0~4.0）
- 主体材质：PVC（外层玻璃钢）、304、316L、PP、PTFE 等（根据介质特性选择）
- 工作压力：PN1.0 ~ PN4.0 MPa（视具体型号而定）
- 适用介质密度：需根据沉筒距计算，典型密度参考值详见选型对照表
- 辅助装置：可选配电阻型或电流型远传变送器（4~20mA DC）、液位控制器、接线盒（防水/隔爆/本安型）
- 底部配置：可选盲板法兰或不配排污阀、配排污阀
三、应用行业
广泛应用于化工、石油、制药等行业中的开放或压力容器内的液体测量。特别适用于盐酸、醋酸等强腐蚀性介质的贮槽液位监测，以及需要高温、高压环境下安全可靠的液位监控场景。
四、安装条件

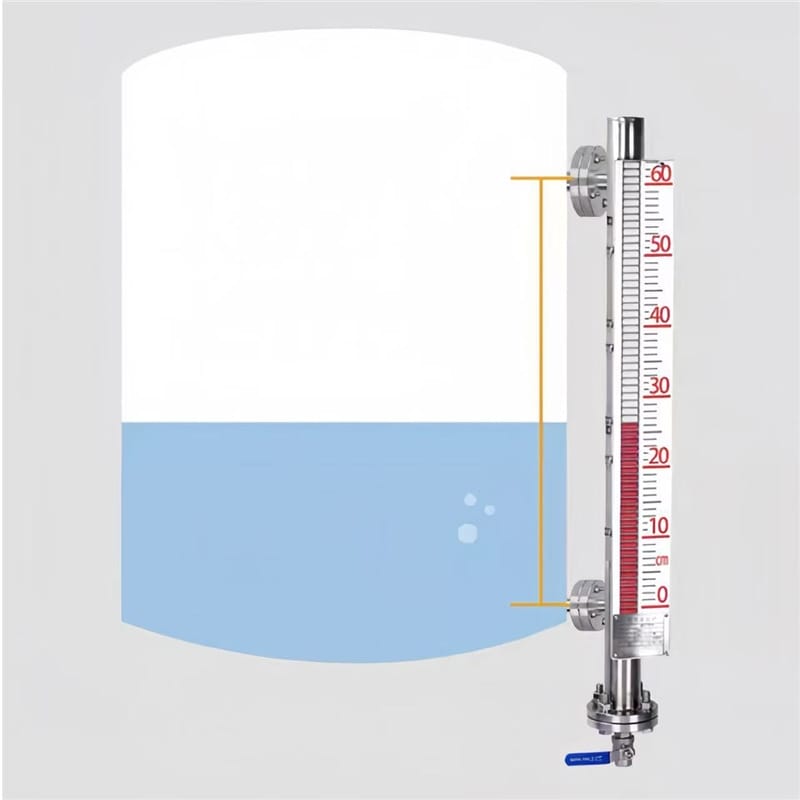

- 垂直安装：液位计必须保持垂直，确保磁性浮子在主导管内上下运动自如。
- 形位公差：用户设备上的配接法兰应注意保证制造和焊接时的形位公差，以免影响安装和使用。
- 阀门配置：液位计与容器间应装截止阀，便于清洗和检修时切断物料。
- 环境要求：液位计筒体周围不允许有导磁体靠近，否则会影响正常工作。

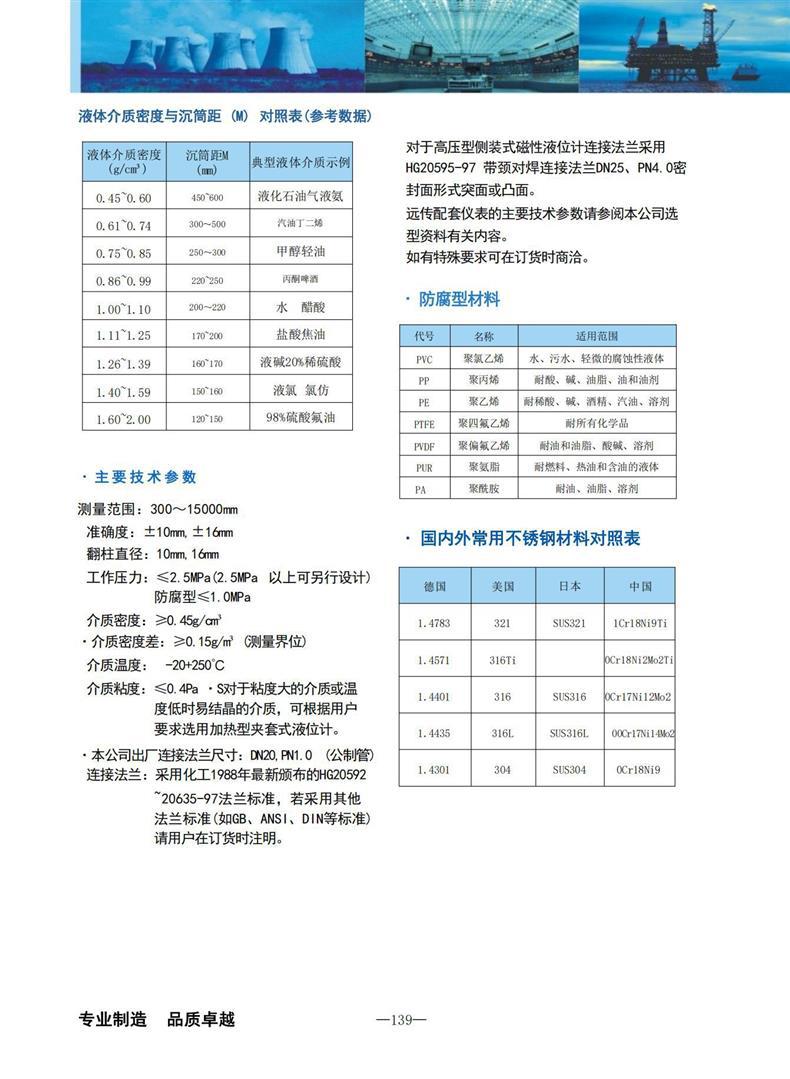

- 沉筒距调整：根据阿基米德定理，磁性浮子长度取决于被测液体介质密度；介质密度越小，浮子越长，“沉筒距”也越长，需参照典型液体介质密度及沉筒距对照表确定。

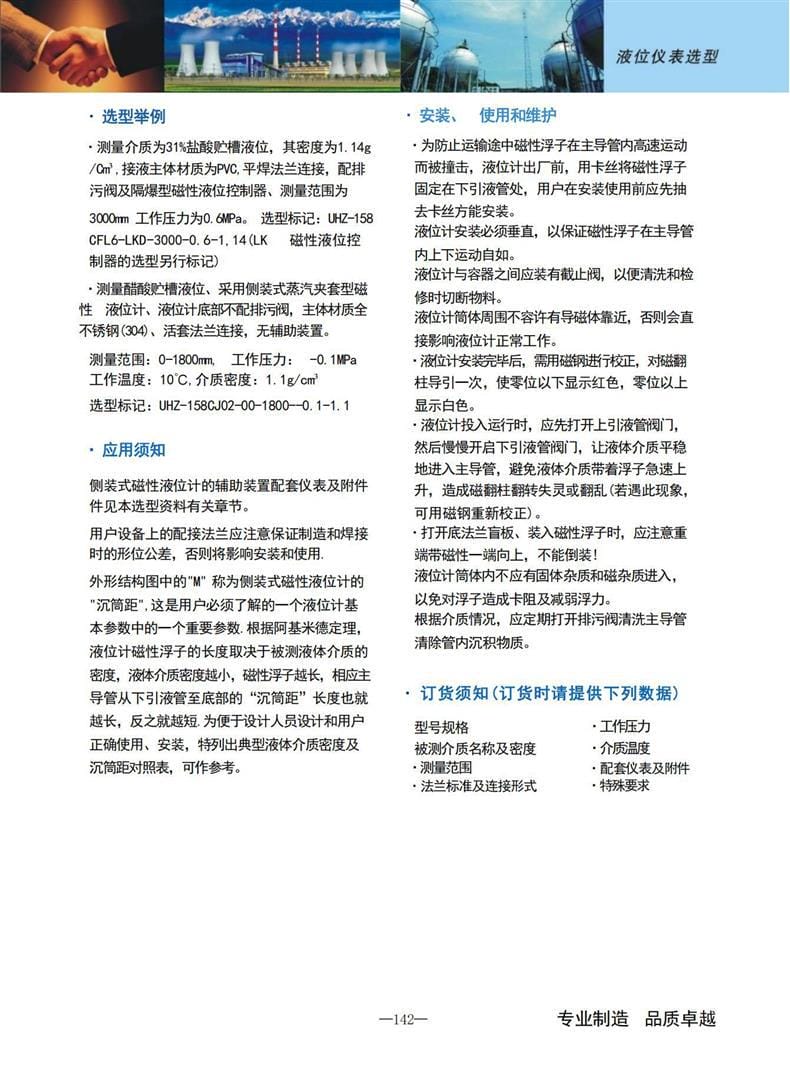

五、注意事项
- 运输保护：出厂前用卡丝将磁性浮子固定在下引液管处，安装前需先抽去卡丝。
- 投运顺序：投运时，先打开上引液管阀门，再缓慢开启下引液管阀门，使液体平稳进入主导管，避免浮子快速上升导致翻柱翻转失灵。
- 浮子方向：打开底法兰盲板装入磁性浮子时，注意重端带磁性一端向上，不得倒装。
- 校正零位：安装完成后，需用磁钢对磁翻柱进行校正，使零位以下显示红色，零位以上显示白色。若发生混乱可用磁钢重新校正。
- 清洁维护：筒体内不得进入固体杂质或磁性杂质，以免卡阻浮子或减弱浮力。根据介质情况，定期打开排污阀清洗主导管，清除沉积物。
- 特殊选型：订货时请提供被测介质名称及密度、测量范围、工作压力、介质温度、法兰标准及连接形式、配套仪表及附件等特殊要求。
