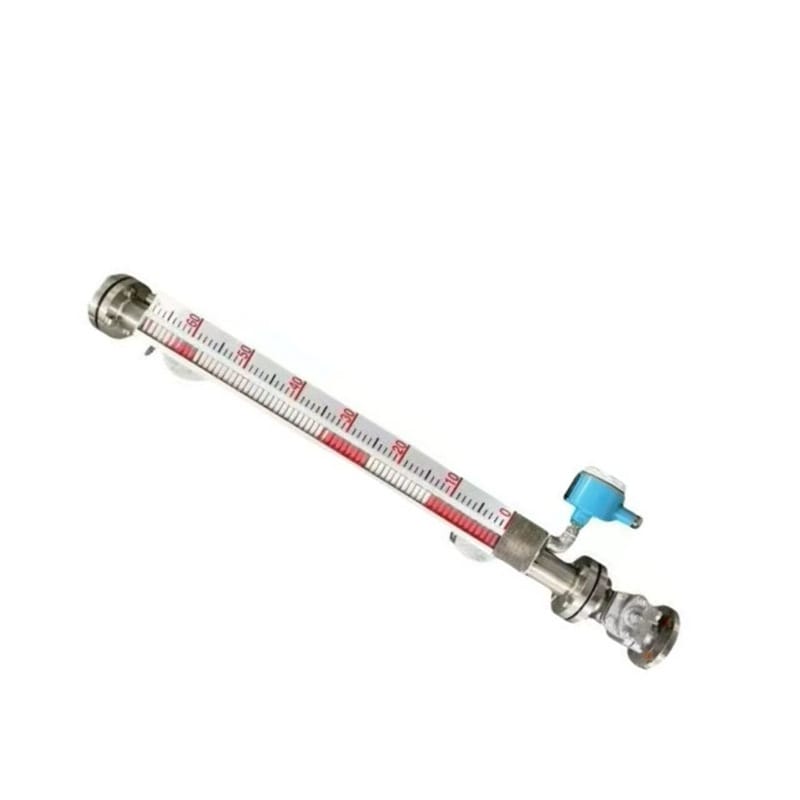

UHZ-158CELB 强酸强腐磁翻板液位计产品技术规格书
一、核心特点

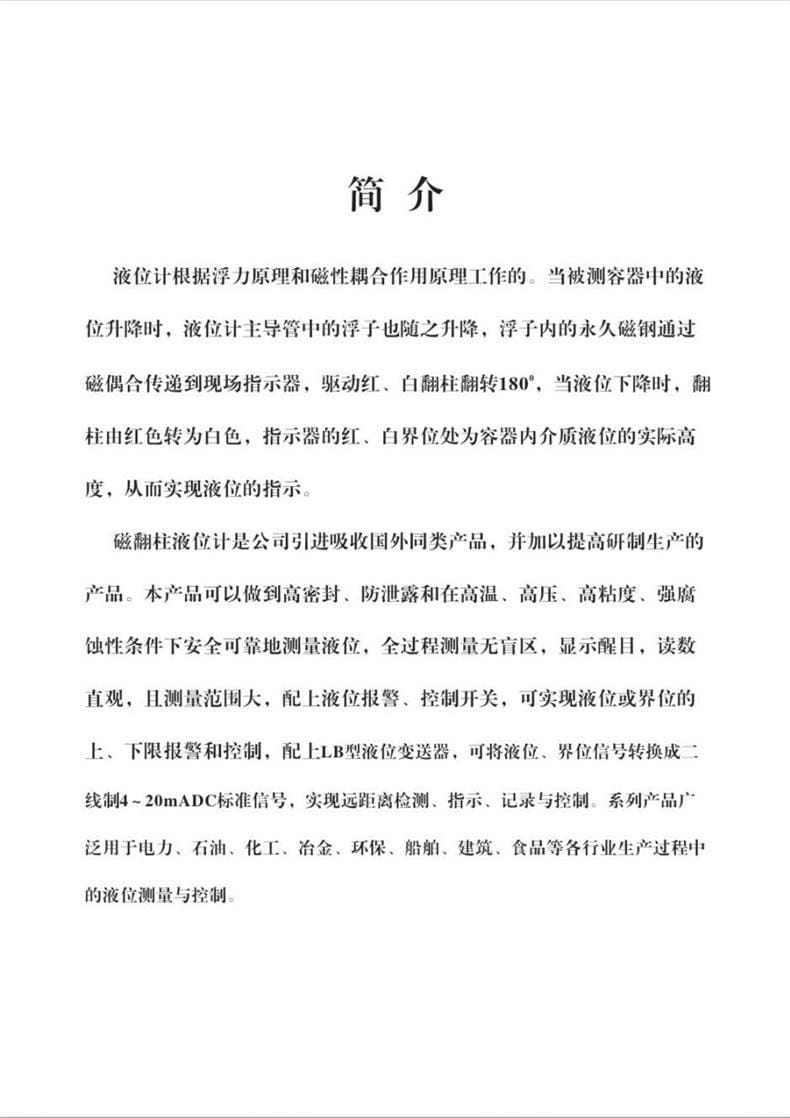

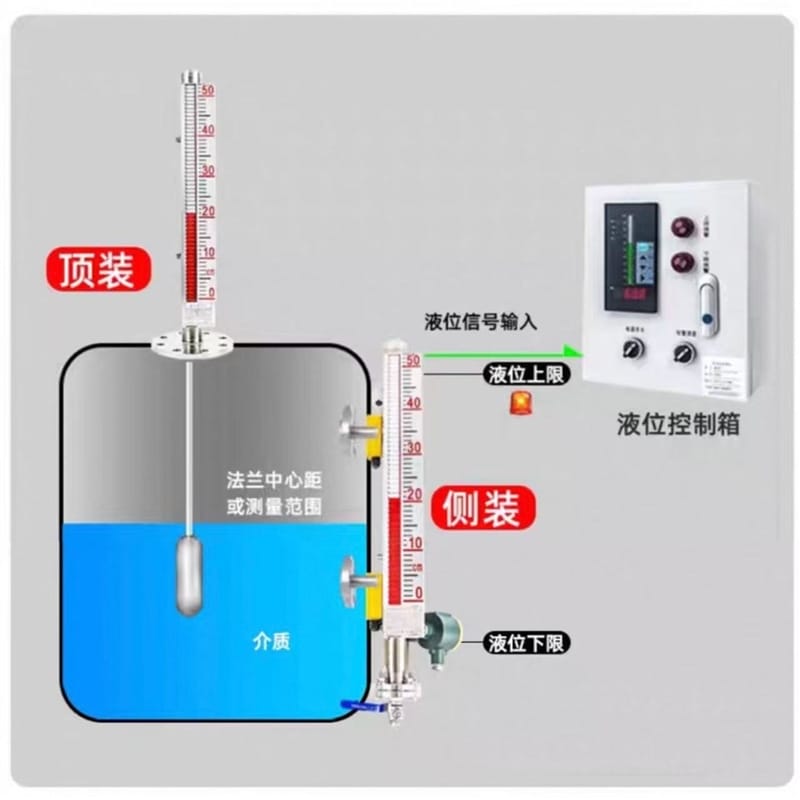

本液位计基于浮力原理和磁性耦合作用原理设计，当被测容器中的液位升降时，主导管中的浮子随之升降，浮子内的永久磁钢通过磁偶合传递到现场指示器，驱动红、白翻柱翻转 180°，红、白界位处即为容器内介质液位的实际高度。作为公司引进吸收国外同类产品并加以提高研制的成果，本产品具备高密封、防泄露特性，能在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位。其全过程测量无盲区，显示醒目，读数直观，且测量范围大。此外，可配上液位报警、控制开关实现液位或界位的上、下限报警和控制；配上 LB 型液位变送器，可将液位、界位信号转换成二线制 4~20mADC 标准信号，实现远距离检测、指示、记录与控制。

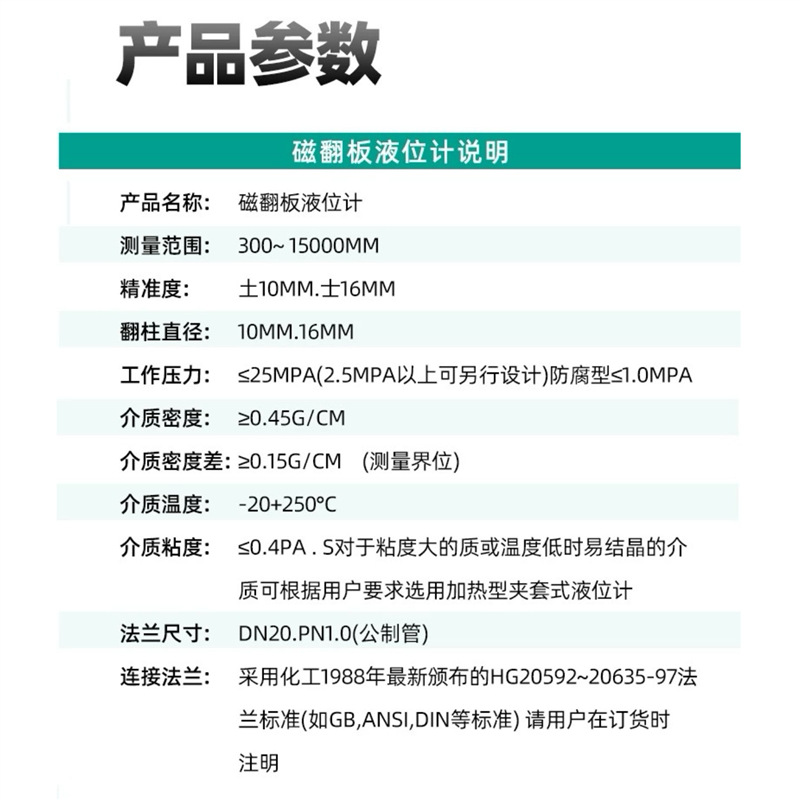

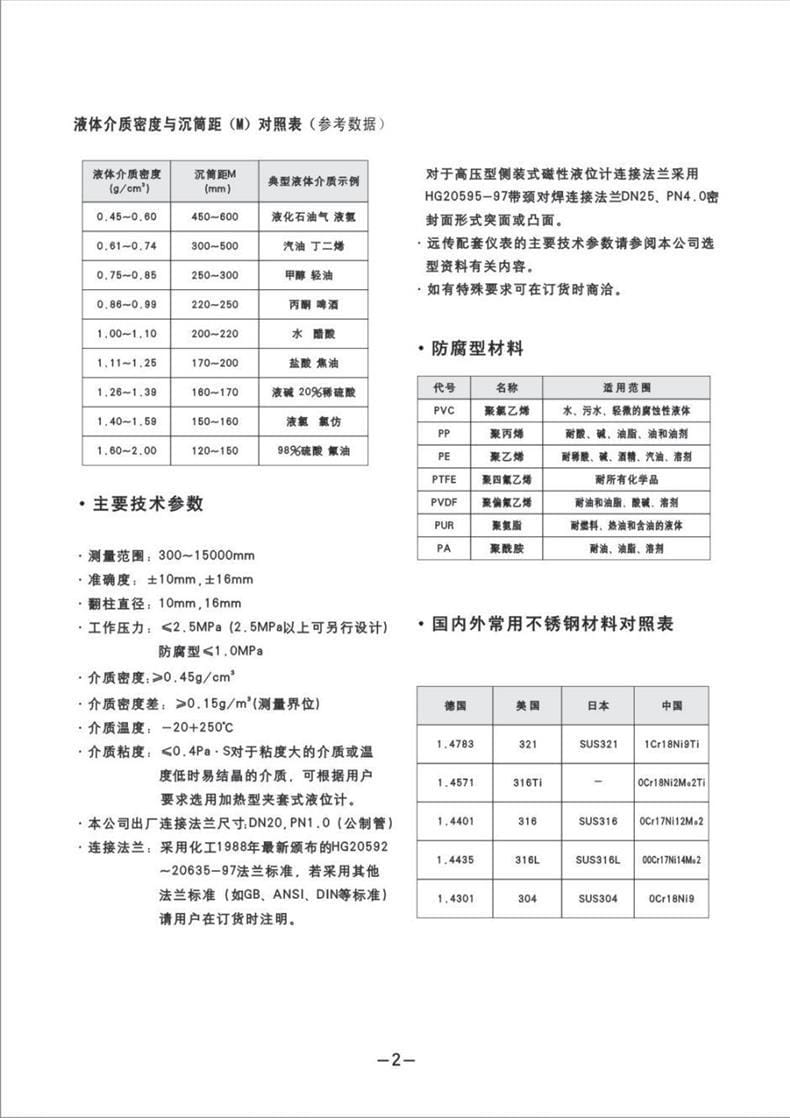

二、技术参数
- 产品型号：UHZ-158CELB
- 主体材质：304 不锈钢 + 内衬四氟

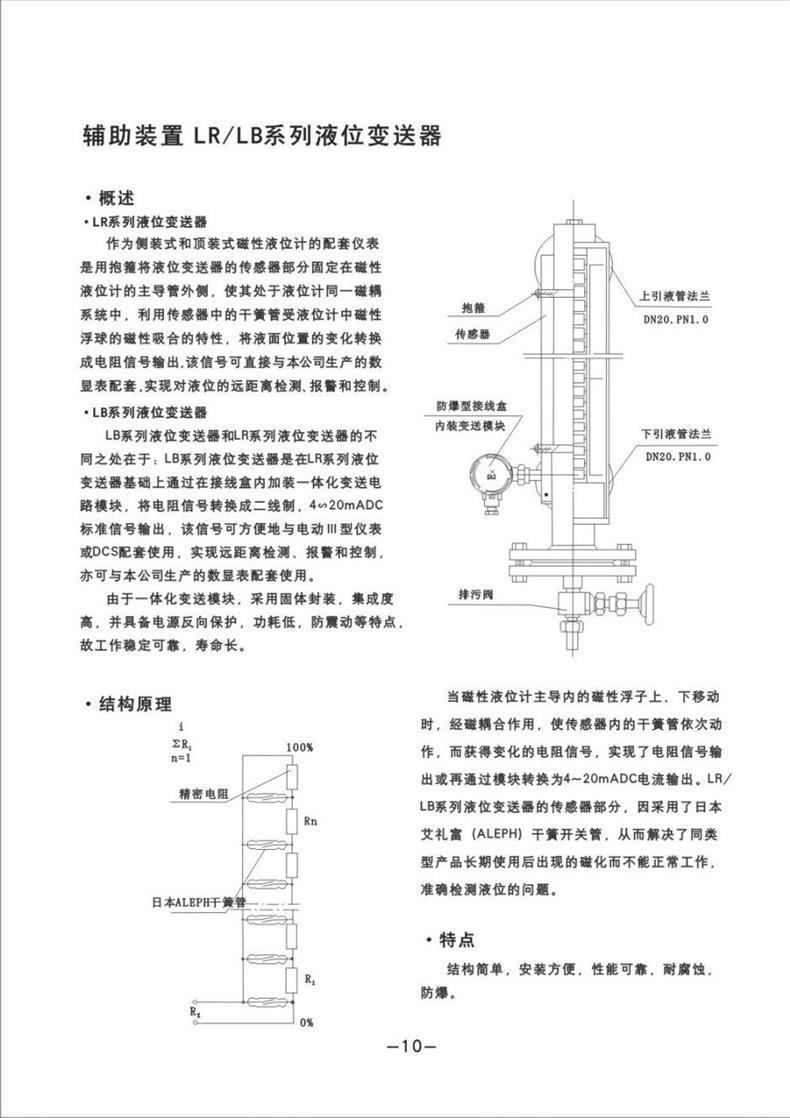

- 信号输出：4-20mA 远传信号（配 LB 型变送器）
- 工作原理：浮力原理 + 磁性耦合
- 适用介质：强酸、强腐蚀性液体
- 信号制式：二线制 4~20mADC
三、应用行业
该产品系列广泛适用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制环节，满足复杂工况下的监测需求。

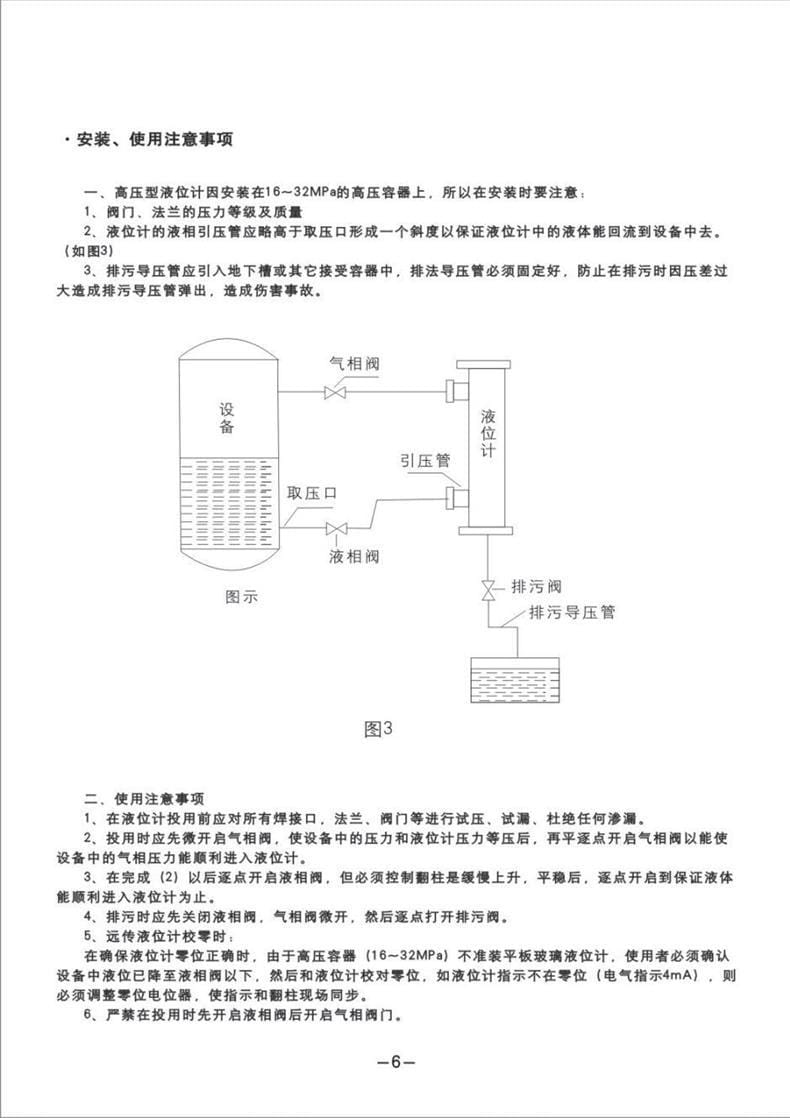

四、安装条件
为确保设备稳定运行，安装时需满足以下条件：
- 垂直度要求：安装时应保持主导管垂直，确保浮子在管内升降顺畅无阻。
- 密封性要求：连接法兰需符合相应压力等级，保证接口密封，防止泄漏。
- 电气连接：若需远传信号，需正确连接 LB 型变送器，注意信号线与电源线分离以防干扰。
- 环境适配：安装环境应适应仪表的电子元件工作温度，避免极端震动影响磁耦合精度。
五、注意事项
在使用过程中，请务必关注以下事项：
- 介质兼容性：确认介质具有强腐蚀性，且温度、压力在仪表允许范围内。
- 定期维护：强腐蚀环境下应定期检查内衬四氟层是否有破损，防止介质侵蚀主体。
- 磁钢保护：维护时严禁剧烈撞击磁钢部位，以免导致磁钢失磁影响指示精度。
- 电气安全：进行电气接线或维修操作前，务必切断电源，确保人员与设备安全。
- 精度校准：建议定期对液位指示进行校准，特别是在涉及安全联锁控制的场合，以确保测量数据的准确性。
