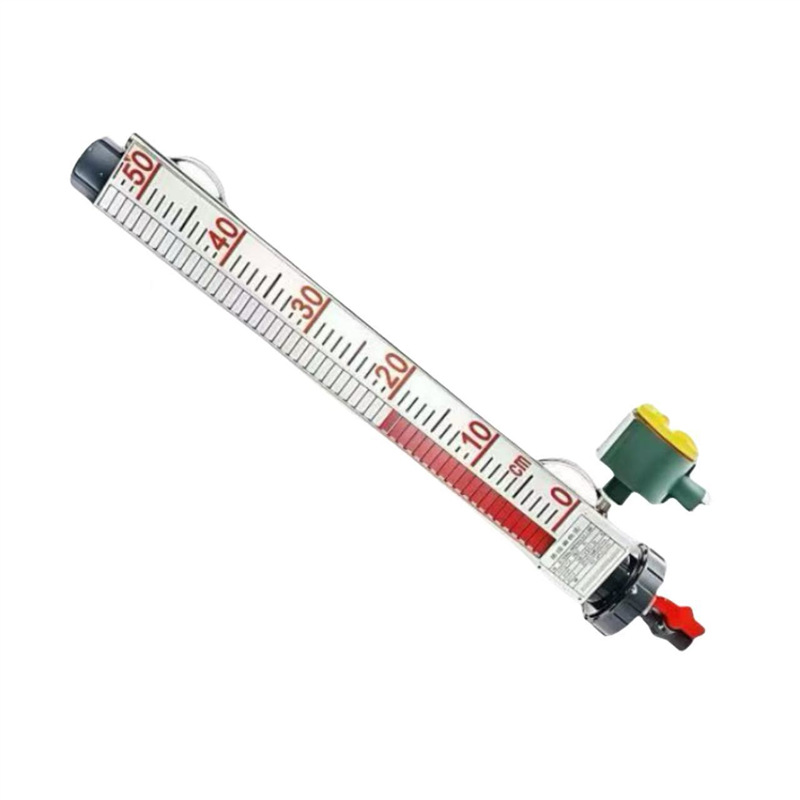

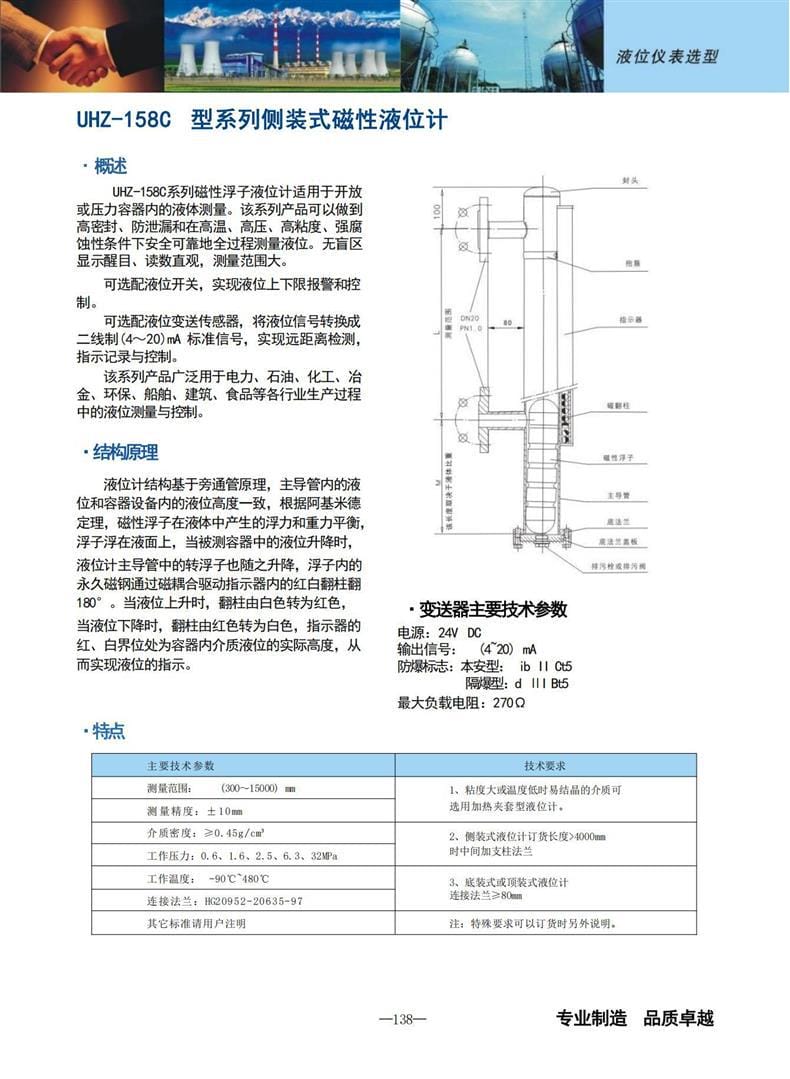

UHZ-158C 系列防腐侧装式磁性翻板液位计（PVC 材质/4-20mA 远传）
核心特点
- 防腐性能卓越：主体采用 PVC 材质，外层玻璃钢加强，专门针对耐酸碱腐蚀环境设计。

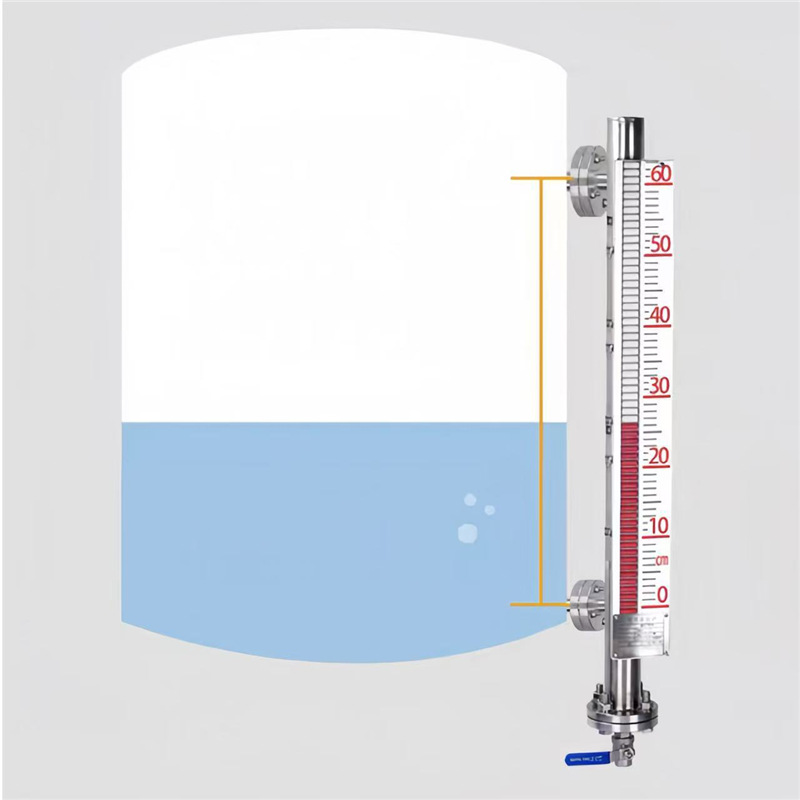

- 测量原理可靠：基于磁耦合原理，通过磁性浮子带动翻柱翻转显示液位，直观清晰。
- 远传信号输出：配备二线制电流型远传液位变送器，输出标准 4-20mA DC 信号，便于接入 DCS 或 PLC 系统。

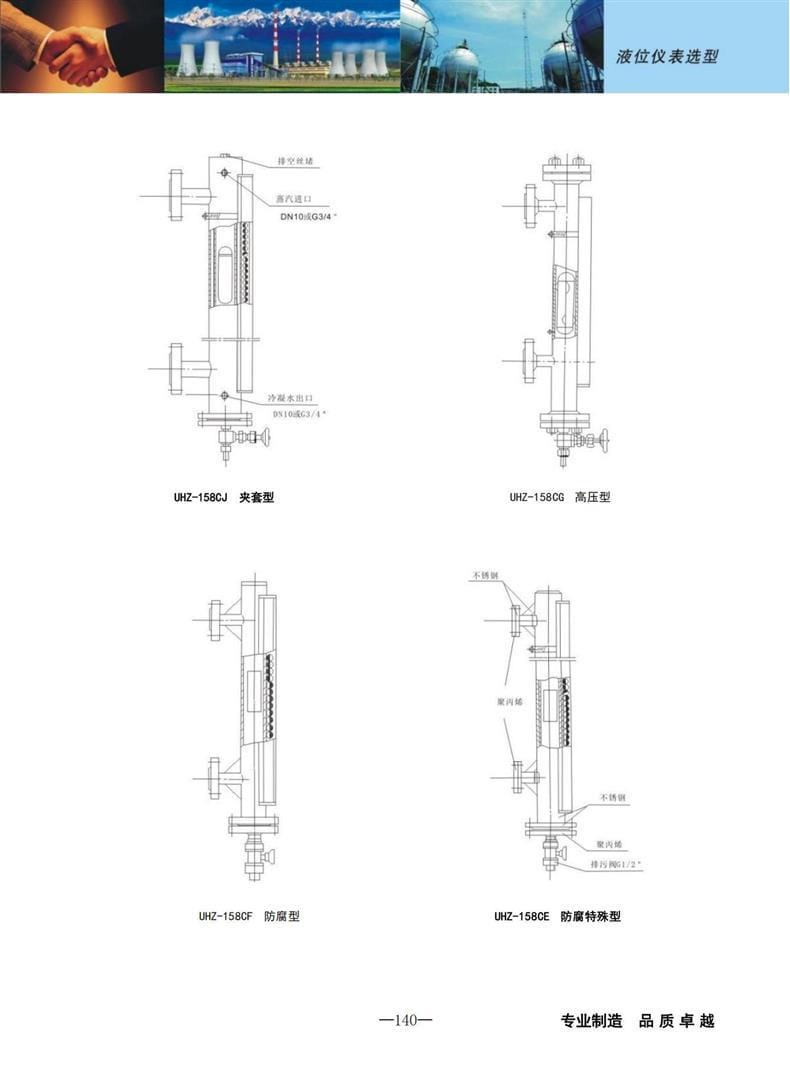

- 结构紧凑耐用：侧装式设计，法兰连接（DN20），适用于各类储罐及容器液位监测。
技术参数

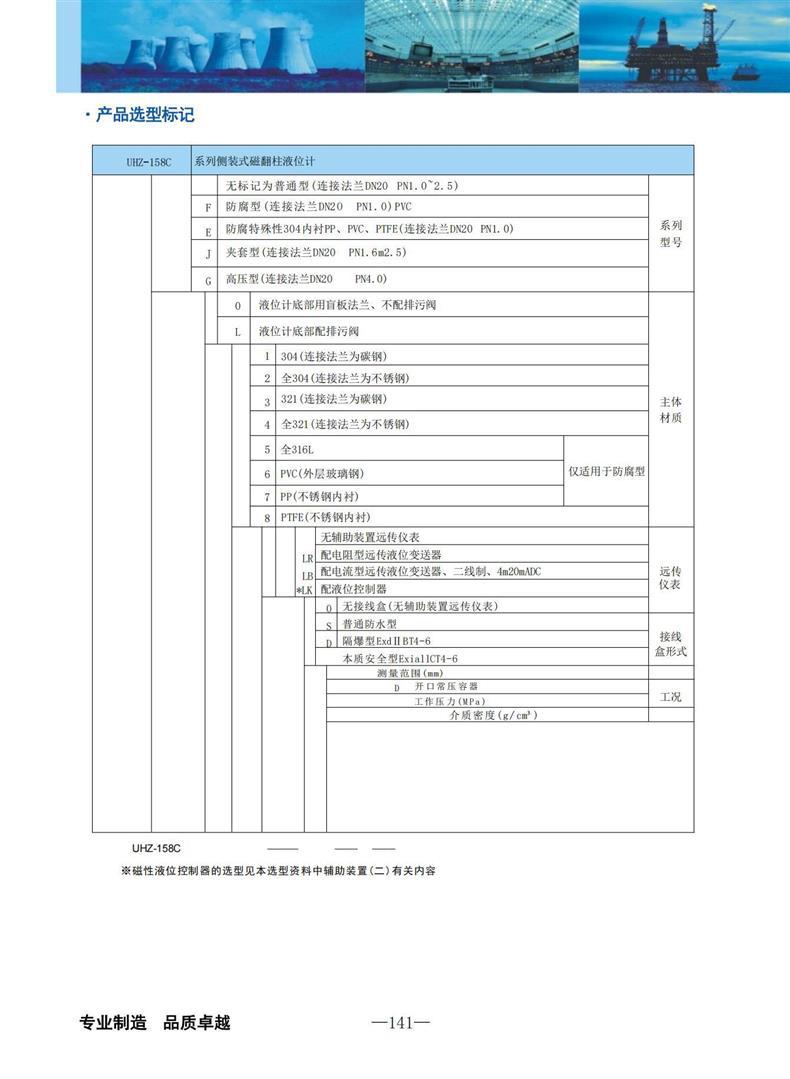

- 型号规格：UHZ-158C（PVC 防腐型）
- 连接方式：平焊法兰连接，口径 DN20，压力等级 PN1.0（普通防腐型）。
- 测量范围：根据工况定制，常见范围如 3000mm 等。
- 工作压力：常规 0.6MPa 左右，具体依选型而定。
- 介质密度：需匹配浮子长度，典型参考值 1.14 g/cm³。
- 供电与信号：二线制，4-20mA DC 标准电流信号。
- 防护等级：接线盒可选普通防水型或隔爆型（ExdIIBT4-6）、本安型（ExiaIICT4-6）。
- 主体材质：PVC（内衬 PP/PTFE 等选项视具体型号代码而定，本产品特指 PVC）。
应用行业

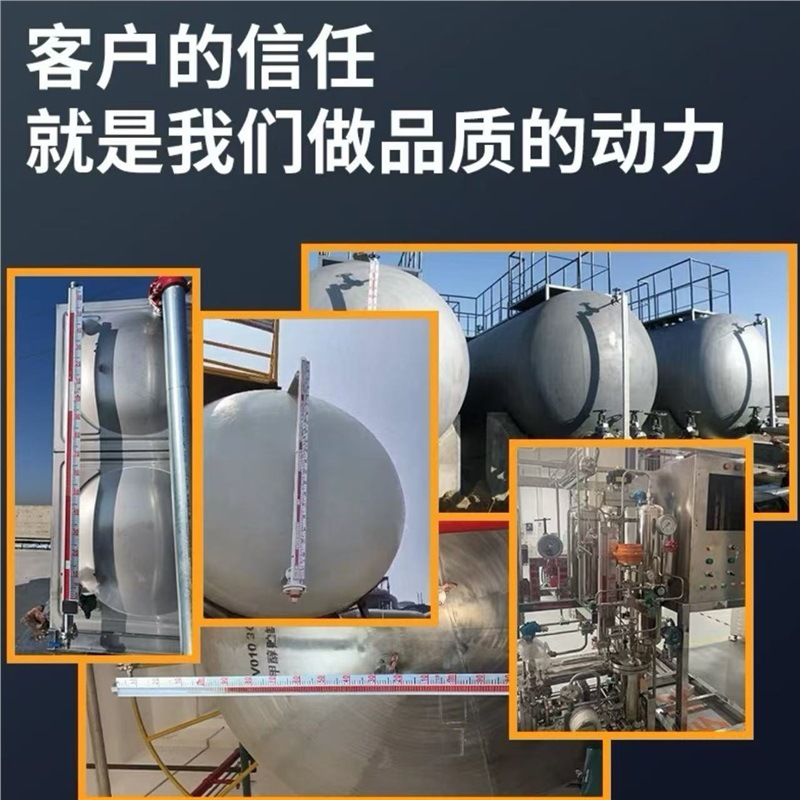

本产品广泛应用于化工、石油、制药、环保等行业中的腐蚀性液体储罐液位测量。特别适用于盐酸、醋酸等强酸强碱介质的液位监控，保障生产安全与工艺控制精度。

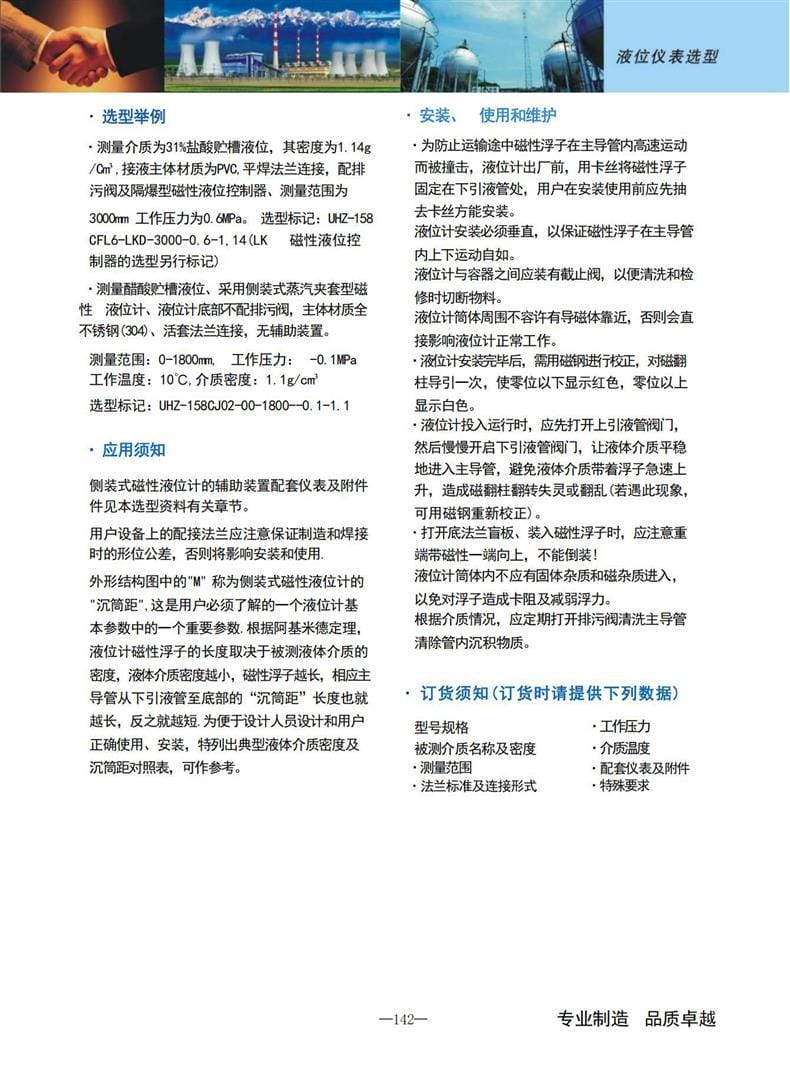

安装条件
- 垂直安装：液位计必须保持垂直状态，确保磁性浮子在主导管内上下运动自如，无卡阻。
- 法兰公差：用户设备上的配接法兰应保证制造和焊接时的形位公差，避免应力集中影响密封或使用。
- 阀门配置：液位计与容器之间应安装截止阀，便于清洗、检修时切断物料。
- 防磁干扰：筒体周围不允许有导磁体靠近，以免干扰磁场导致测量失灵。

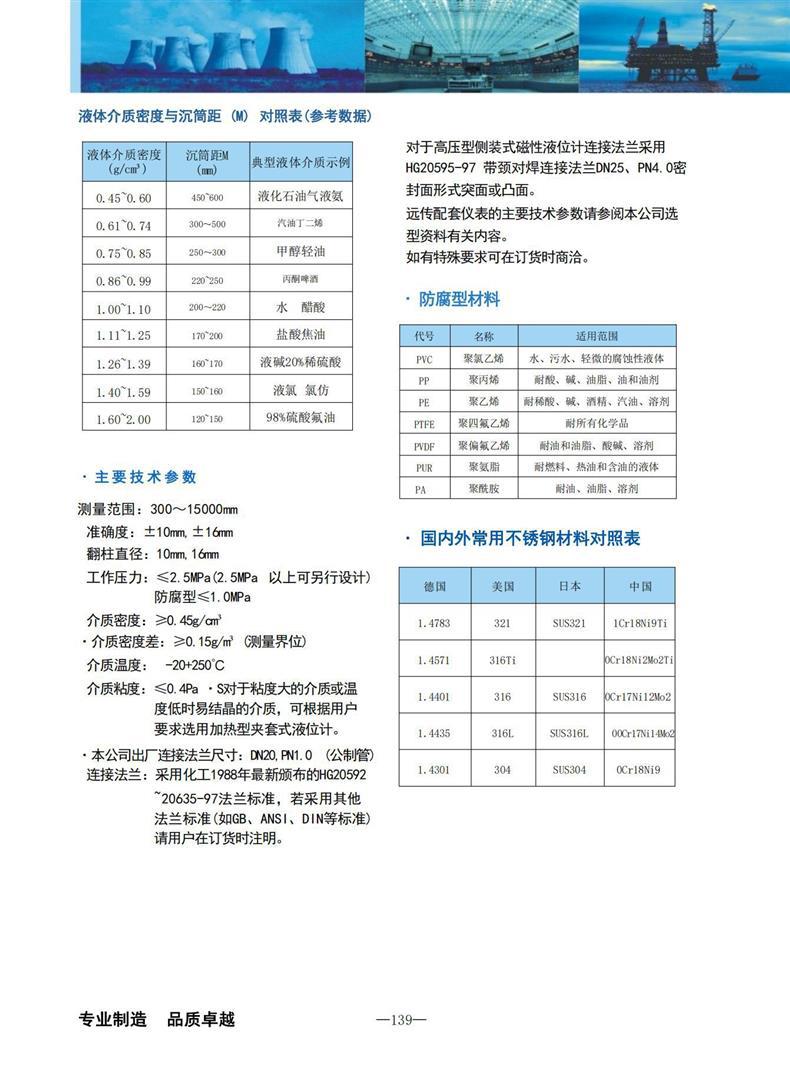

- 沉筒距确认：根据被测液体密度确定“沉筒距”（浮子长度），密度越小浮子越长，安装时需预留足够空间。
注意事项
- 释放浮子：出厂前磁性浮子用卡丝固定在下引液管处，安装前务必先抽去卡丝。
- 投运顺序：先打开上引液管阀门，再缓慢开启下引液管阀门，使液体平稳进入主导管，防止浮子急速上升导致翻转混乱。
- 磁钢校正：安装完毕后，需用磁钢对磁翻柱进行校正引导，确保零位以下显示红色，零位以上显示白色。
- 定期维护：定期检查排污阀（如有）及法兰连接处，防止泄漏；长期停用建议排空介质并清洁。
- 选型核对：实际选型时需严格核对介质密度、工作压力及温度参数，确保浮子选型正确。
