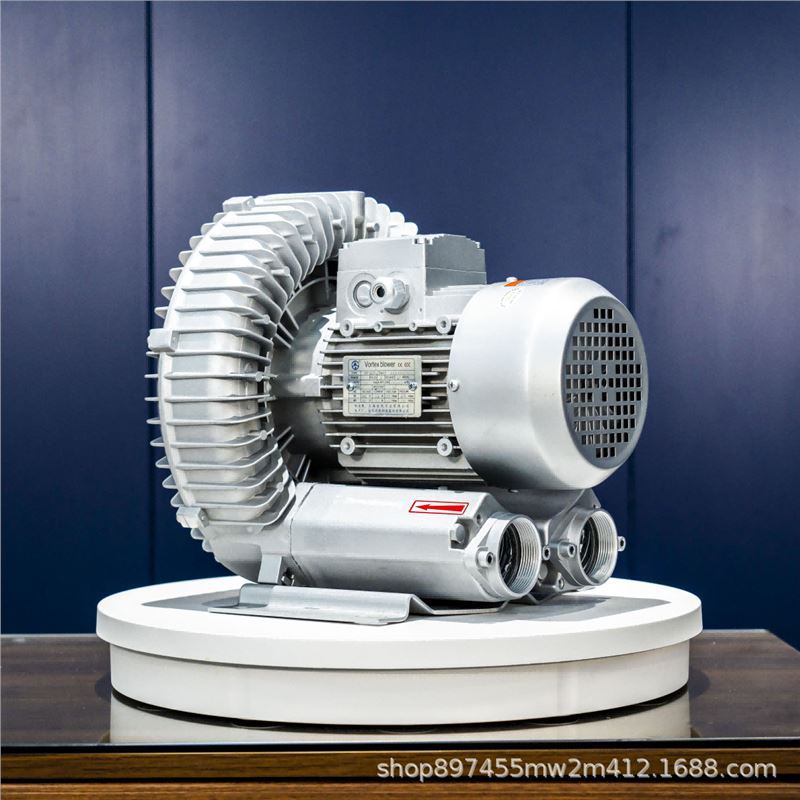

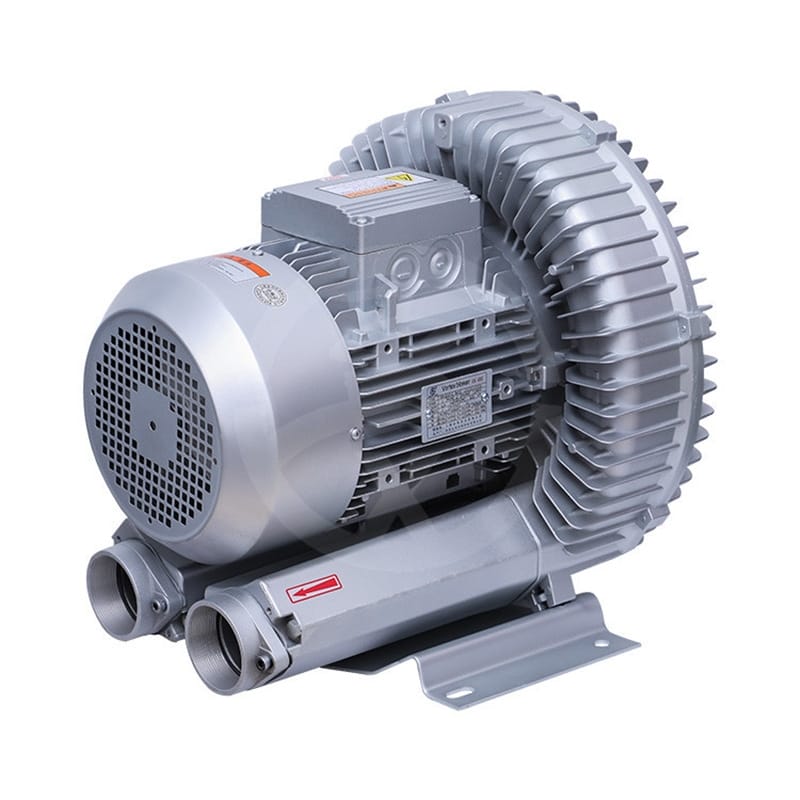

RB-83D-1 4kW高压漩涡风机产品说明
一、核心特点

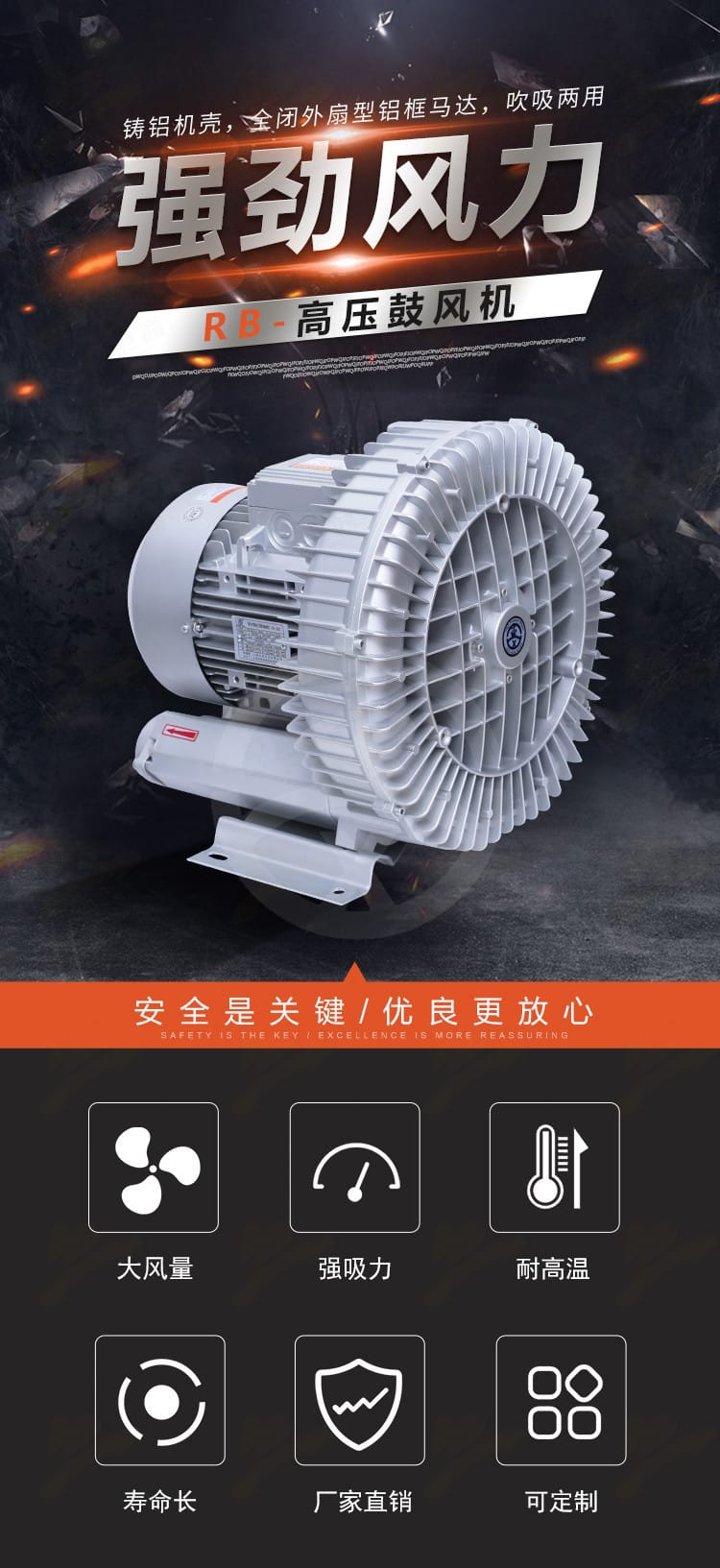

- 吹吸双效强劲动力：支持鼓风机与真空泵双模式切换，具备大风量与强吸力特性，响应迅速，满足多样化工况需求。

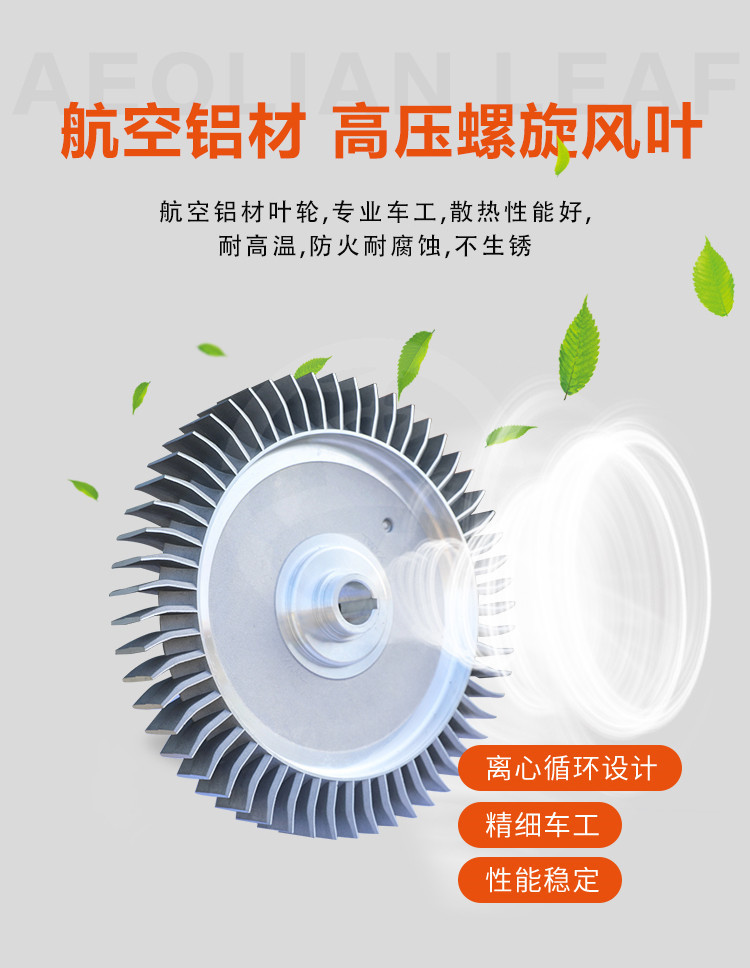

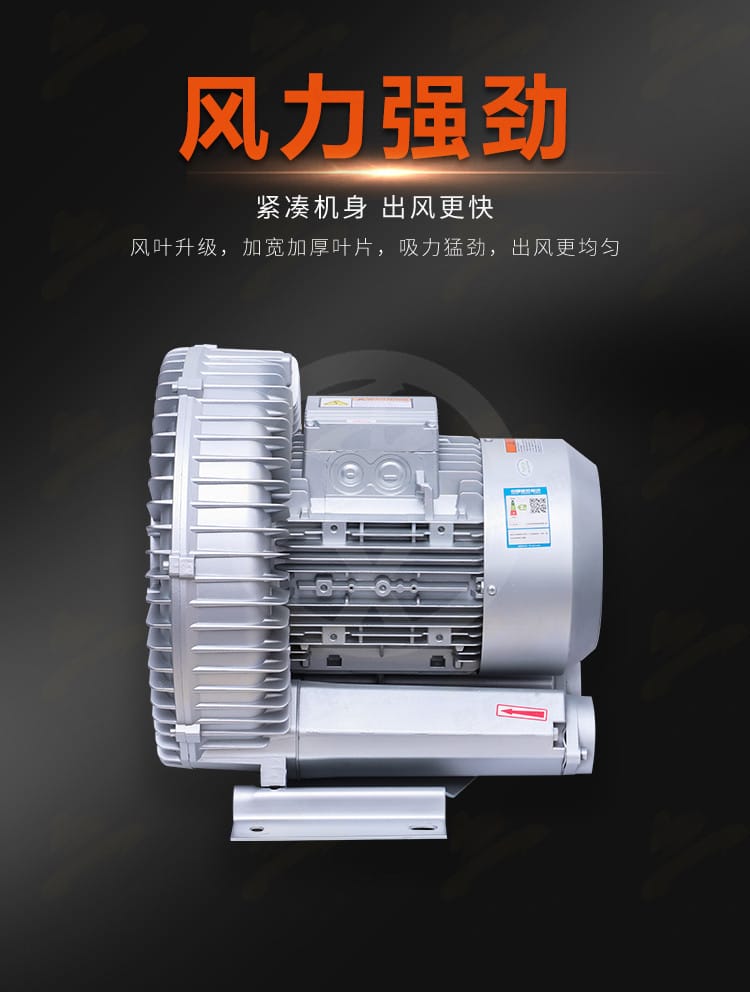

- 航空级合金叶轮：采用皓航空铝材一体成型，叶片加宽加厚并经精密数控车工加工。离心循环设计使气流分布均匀，散热效率极高，具备耐高温、防火、耐腐蚀及防锈蚀特性。

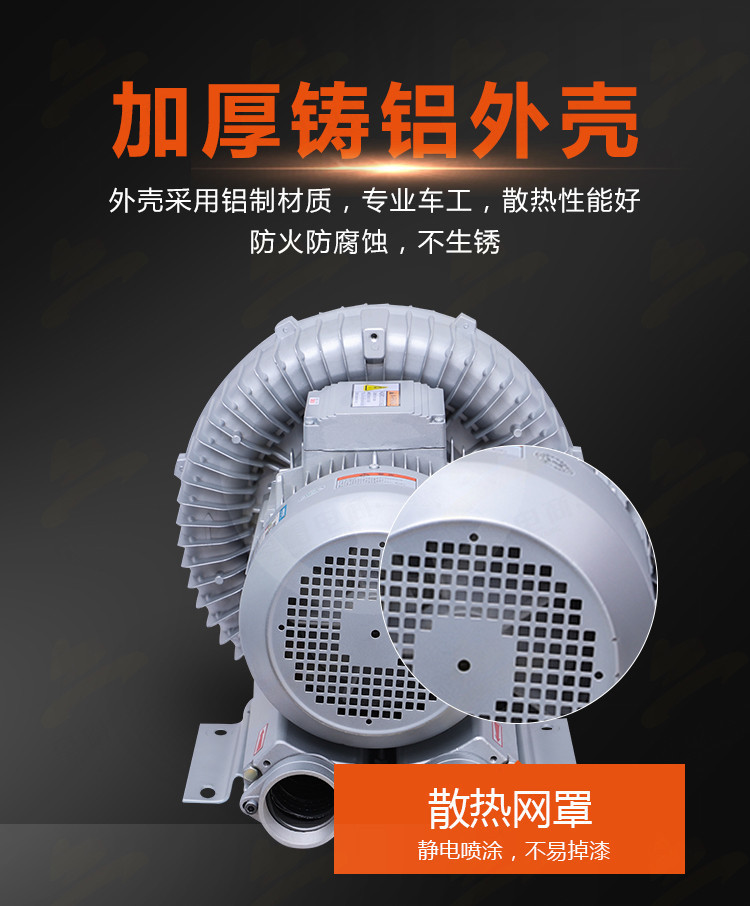

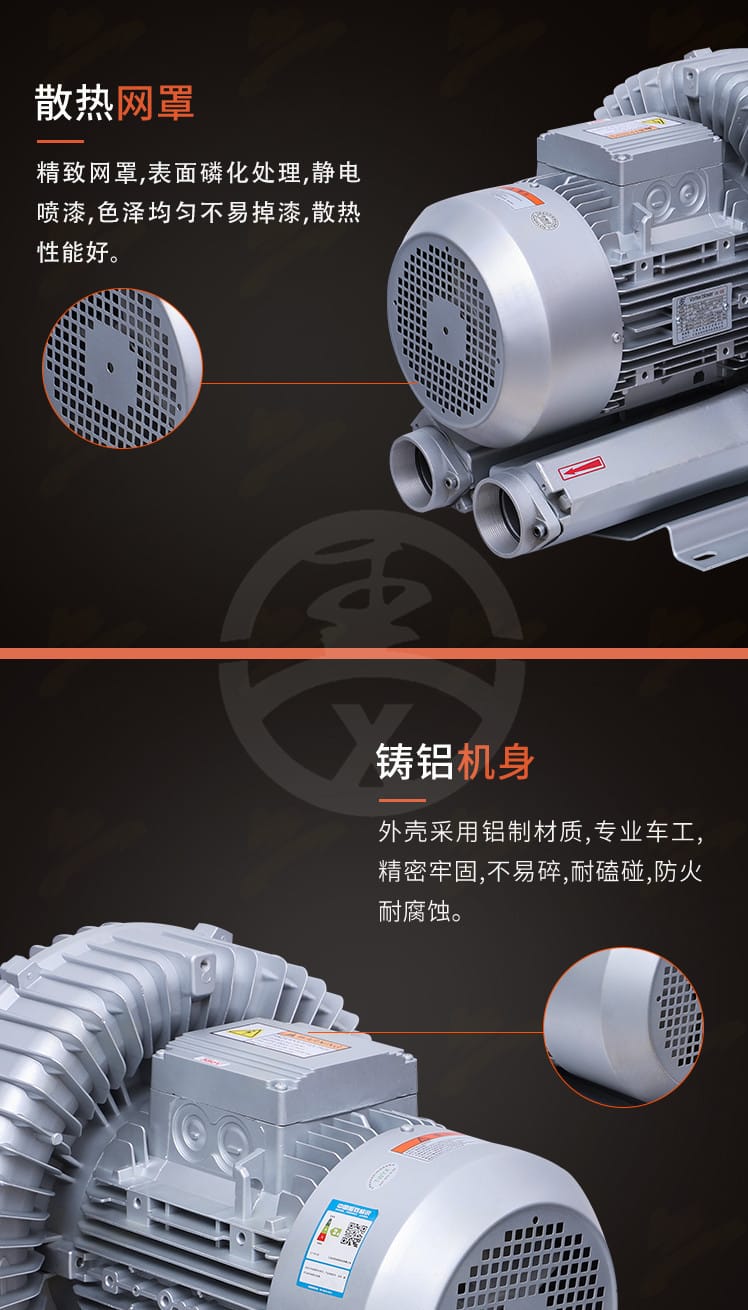

- 铸铝强化机身结构：外壳选用加厚铸铝材质搭配冷轧钢核心部件，抗冲击性强、不易碎裂；表面经磷化与静电喷涂工艺处理，涂层附着力强，长期使用不易掉漆褪色。

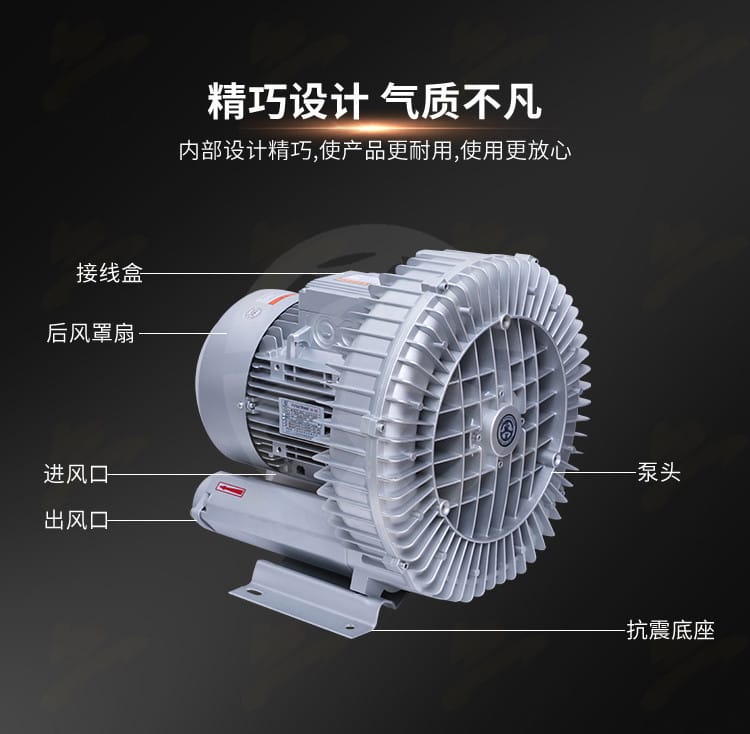

- 全封闭散热系统：搭载全闭外扇型铝框马达与精细多孔散热网罩，优化内部风道循环，有效控制运行温升，保障电机长时间稳定工作。

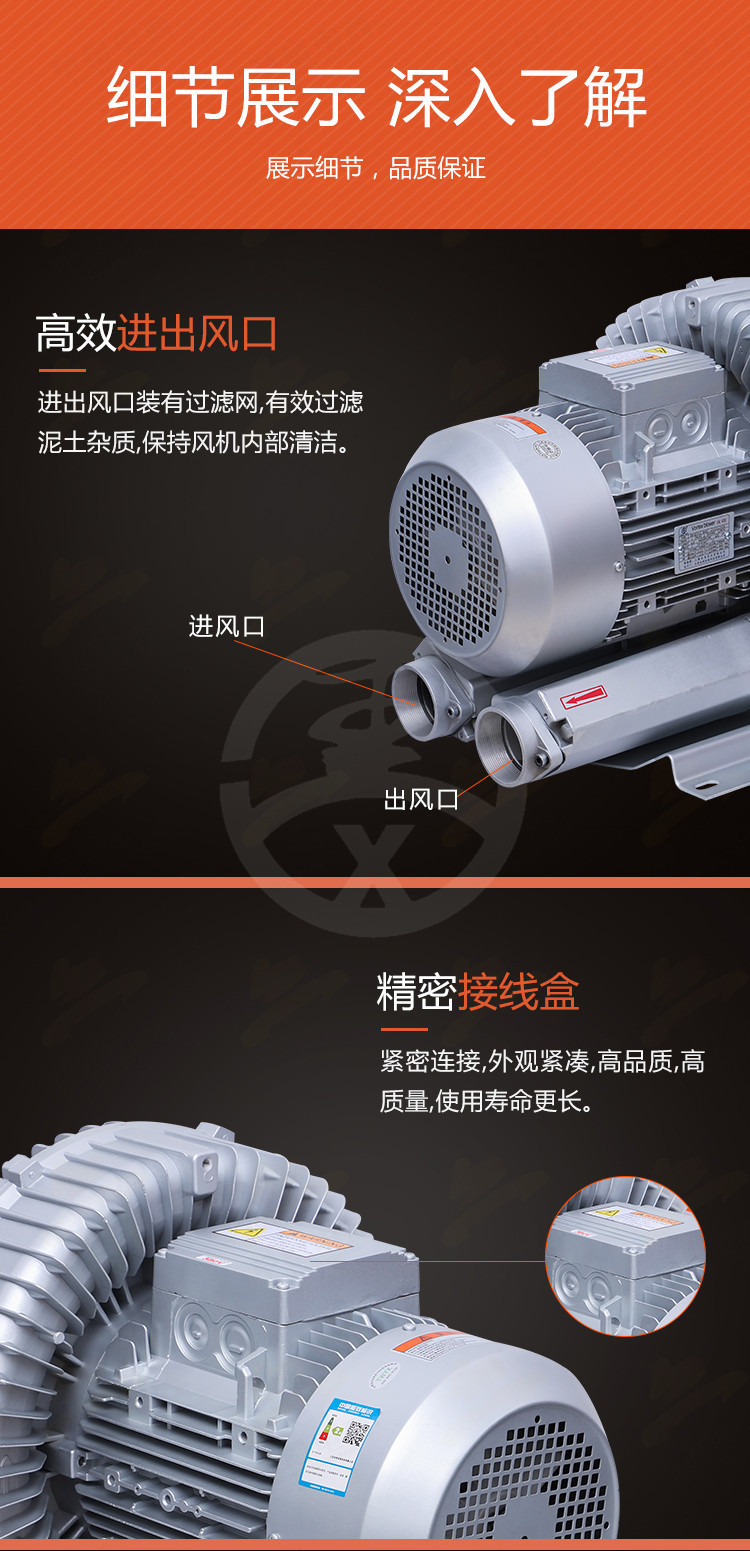

- 前置高效过滤保护：进出风口标配高密度过滤网，可高效拦截泥土、纤维等固体杂质，防止异物进入腔体磨损叶轮，大幅延长整机使用寿命。

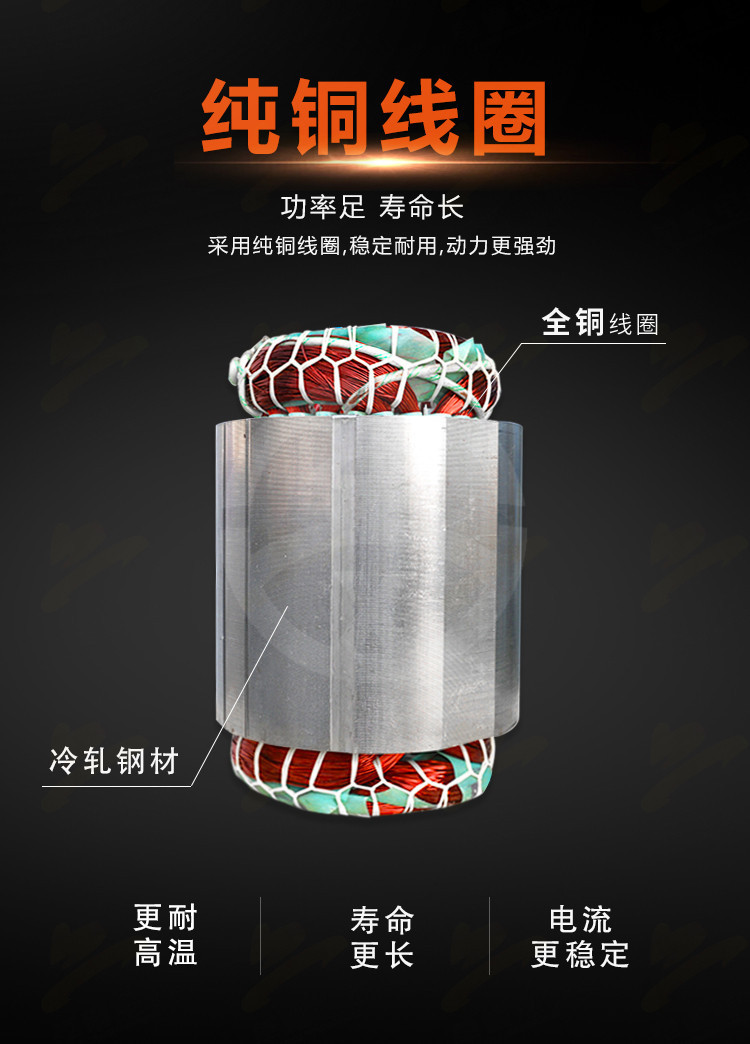

- 纯铜线圈与精密电气：电机绕组采用高纯度铜线，导电率高、耐温性好、动力输出稳定；接线盒采用高品质密封设计，连接紧密防潮防尘，提升电气安全等级。

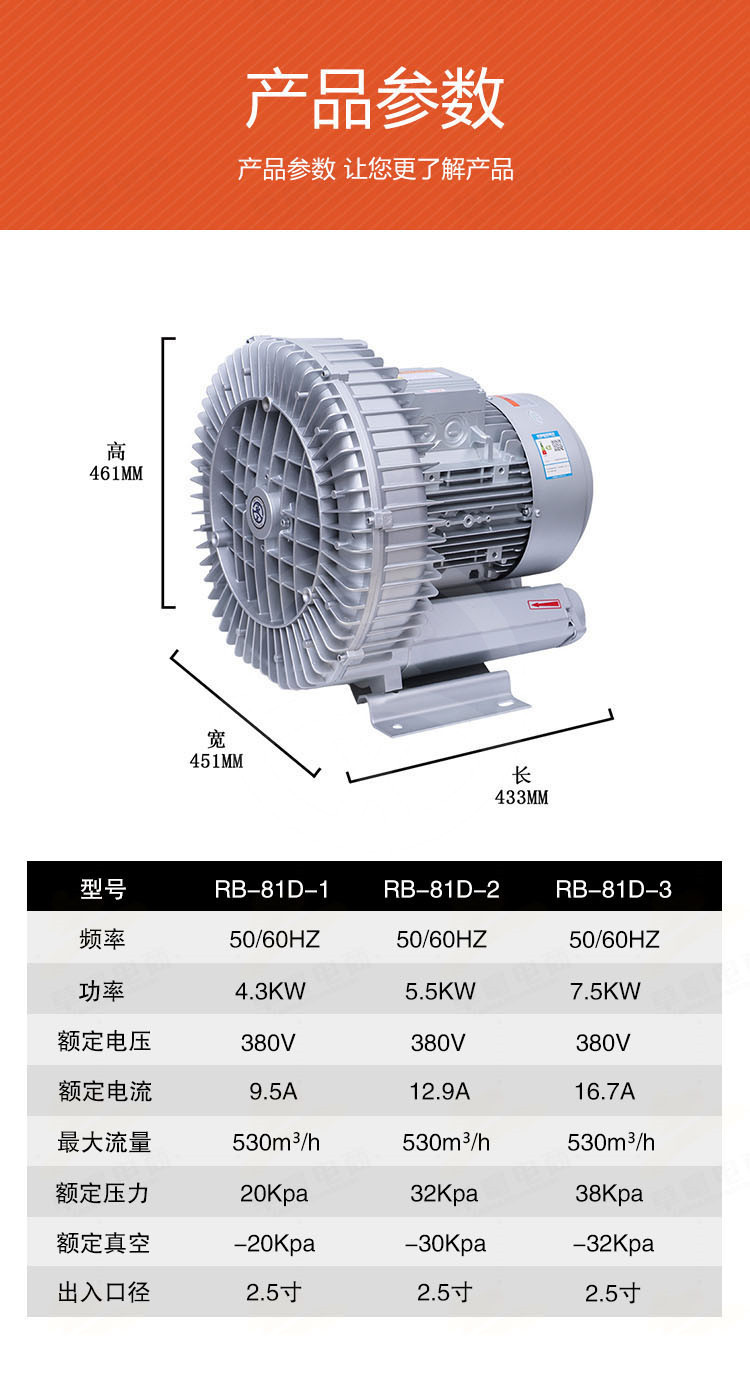

二、技术参数
| 参数项目 |
规格指标 |
| 产品型号 |
RB-83D-1（技术参数参照RB-81D-1系列） |
| 额定功率 |
4.3kW（标称4kW） |
| 额定电压/频率 |
380V / 50-60Hz |
| 额定电流 |
9.5A |
| 最大流量 |
530 m³/h |
| 额定压力 |
20 KPa |
| 额定真空度 |
-20 KPa |
| 进出口径 |
2.5英寸 |
| 外形尺寸 |
高461mm × 宽451mm × 长433mm |
三、应用行业

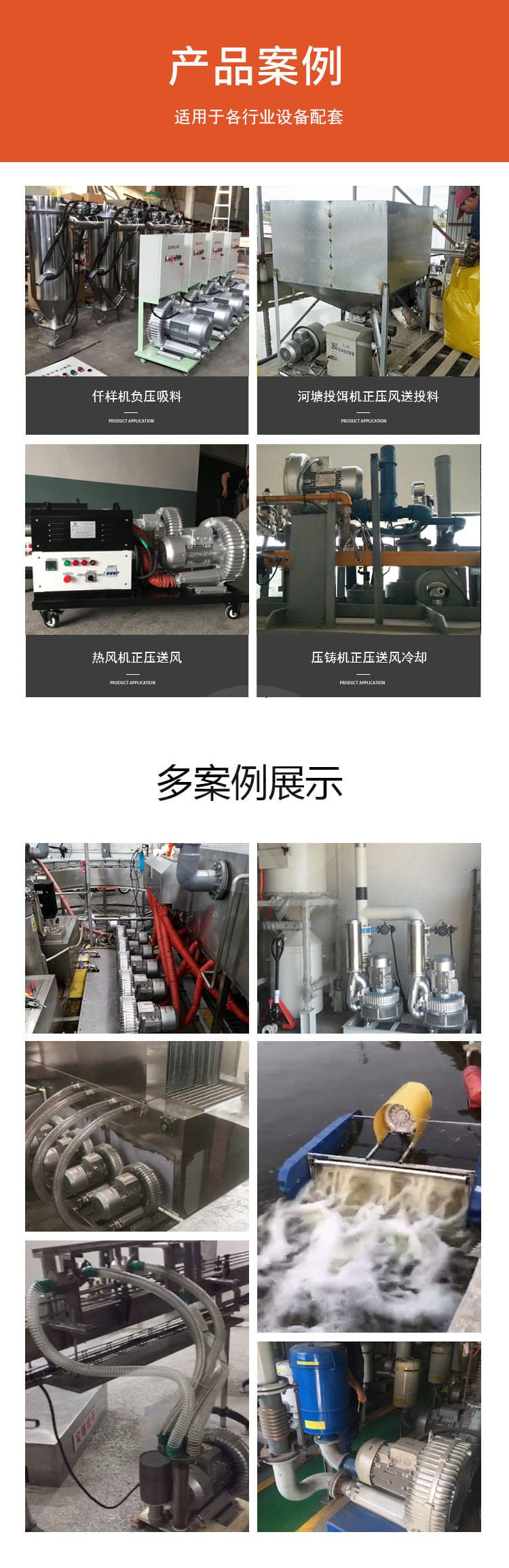

本设备广泛适用于轻工制造、环保工程、农业养殖及自动化产线，典型应用场景涵盖：
- 物料输送与处理：粉末/颗粒物料上料、气力输料、系统抽真空。
- 专用设备配套：扦样机/取样机负压吸料、河塘自动投饵机风力送饵。
- 工业温控与成型：热风机热风循环、压铸机模具冷却、印刷/包装设备风干吹扫。
四、安装条件
- 供电系统：必须接入稳定的380V三相五线制电源，配备匹配额定电流的独立空气开关及漏电保护器，接地电阻≤4Ω。
- 环境要求：安装场所应通风良好、干燥无尘，环境温度宜在-10℃～50℃之间，避开酸碱腐蚀气体、易燃易爆环境及雨水直淋区域。
- 空间布局：设备四周需预留≥30cm的散热与维护通道，严禁遮挡进出风口与散热网罩，确保空气对流路径畅通无阻。
- 管路对接：连接软管或硬管口径须与2.5寸接口一致，建议采用法兰或快接卡箍紧固，并在管道支撑点加装减震垫，消除共振传导。
- 基础承载：地面或安装平台需具备足够平整度与承重能力，设备底部可配防滑减震脚垫，确保机体水平稳固运行。
五、注意事项
- 开机前自检：确认电压频率与铭牌一致，接线端子紧固无松动；手动拨动叶轮确认转动灵活、无刮擦异响后方可通电启动。
- 滤网定期保养：进出口过滤网属耗材，建议每15-30天清理一次积尘，严重堵塞时及时更换，否则会导致风量衰减及电机过载发热。
- 运行状态监控：避免频繁启停（间隔建议≥3分钟）；运行中若出现异常振动、噪音骤增或焦糊味，应立即切断电源并联系专业人员排查。
- 双向使用规范：作鼓风使用时注意出口背压勿超额定值；作真空使用时严禁吸入液体、油雾或直径大于5mm的硬质颗粒，以防叶轮断裂或电机烧毁。
- 安全与维护：运转期间严禁伸手或金属工具探入风道；非持证电工不得私自开盖维修接线盒或电机；长期停用时应清洁表面并覆盖防尘罩，存放于干燥室内。
