哈希 QL3580M 在线总有机碳(TOC)分析仪是一个系列平台,产品线里现在挂着两个型号:QL3580M 和 QL3580。两者共用同一套氧化加 NDIR 检测架构、同一套进样与流通池设计、同一块触摸屏人机界面,真正的差别在测量对象和氧化方式配置上。QL3580M 走的是先除无机碳、再氧化有机碳的四步序批路线,冲着市政自来水、管网水这类低浓度场景;QL3580 针对污染源排口、工业废水和地表水,支持 TOC 到 COD 的换算,载气可以按现场条件在纯氧和仪表风之间选。
原理层面的局限得先交代清楚。在线 TOC 绕不开三件事:无机碳也就是碳酸盐、碳酸氢盐,会在氧化环节一并变成 CO₂ 计入结果;难降解的有机物氧化不彻底,读数偏低;水样里的颗粒物会堵管、污光学窗口。NDIR 检测器对 CO₂ 的选择性本身没问题,麻烦都出在样品前处理和氧化效率这两头。这一系列产品的应对办法,下面按章节拆开说。
QL3580M 的测量是序批式的四步。水样进反应器先加酸,把无机碳全部转成 CO₂;用不含 CO₂ 的纯氧或者洁净空气做载气,把这部分 CO₂ 完全吹出反应器,同时 NDIR 实时读出总无机碳浓度;除完 TIC 的水样进入氧化单元,被 UV 过硫酸盐加羟基自由基的复合氧化体系处理;氧化生成的 CO₂ 再由载气带进 NDIR,换算成 TOC 输出。
氧化效率标称在 95% 以上,低浓度段才有意义。0.05 mg/L 附近的 TOC 波动能不能稳定分辨出来,靠的就是这套先分步、再定量的逻辑,以及序批式测量带来的低试剂消耗。配上两点自动校准,日常维护量压得下来,自来水厂那些无人值守的泵房喜欢这么配。
QL3580 保留了同样的 UV 过硫酸盐加羟基自由基氧化体系,但把载气做成了两种配置。纯氧做载气时,完整氧化体系在线,测 TOC 也测 TIC;仪表风做载气时,走 UV 过硫酸盐氧化路径,同样由 NDIR 定量。现场有氧气源、或者水样里难降解组分偏多,走纯氧;只有仪表风管路、又不想另外配氧源,走仪表风。这个选择直接决定安装时要不要留气瓶位或者制氧机位。另外一个差异是 QL3580 带 TOC/COD 转换功能,排口数据可以折算成 COD 直接报环保,不必再上一台 COD 在线仪。
在线 TOC 出故障,多数不在主机,在样品前处理这一段。颗粒物堵管、糊住流通池,或者碱性试剂把空气里的 CO₂ 吸进去,读数就慢慢漂。这一系列把对策放进了硬件设计里,两个型号共用同一套方案。
下表按型号对照。量程、检出限这类数值哈希是按订货配置给的,同一型号不同规格并不一样,这里不给绝对值,现场签技术协议时对着规格书核一遍更稳妥。
| 参数项 | QL3580M | QL3580 |
|---|---|---|
| 测量对象 | TOC,先除 TIC 再测有机碳 | TOC(非挥发性有机碳)与 TIC,支持 TOC/COD 转换 |
| 氧化方式 | UV 过硫酸盐 + 羟基自由基复合氧化 | 纯氧载气时用复合氧化,仪表风载气时用 UV 过硫酸盐氧化 |
| 检测器 | 非分散红外 NDIR | 非分散红外 NDIR |
| 测量流程 | 四步序批式,TIC 与 TOC 分步测定 | 按载气条件切换,两种方法各测一轮 |
| 氧化效率 | 95% 以上 | 同平台氧化体系,随载气配置而定 |
| 载气 | 不含 CO₂ 的纯氧或洁净空气 | 纯氧或仪表风 |
| 进样管路 | 4mm 内径,耐受 2mm 内径软颗粒 | 4mm 内径,耐受 2mm 内径软颗粒 |
| 预处理 | 自带流通池,常规样品无需过滤 | 自带流通池,样品无需预处理 |
| 校准 | 两点自动校准 | 两点自动校准 |
| 试剂 | 不使用碱性试剂 | 不使用碱性试剂 |
| 人机界面 | 高清触摸屏,多级管理,支持数据下载与软件更新 | 高清触摸屏,多级管理,支持数据下载与软件更新 |
| 典型应用 | 市政自来水、管网水、工业源水 | 污染源排口、工业废水、地表水 |
两点值得单独提。QL3580M 在 0.05 mg/L 这个量级仍有分辨能力,对应《生活饮用水卫生标准》GB 5749-2022 里 TOC 不高于 5 mg/L 的限值,留了一个数量级的余量,这也是它敢用在自来水出厂水点位的原因。QL3580 的 TOC/COD 换算系数跟水样性质强相关,必须用现场水样做比对后确定,厂家默认值只能当起点。
QL3580M 的主战场是饮用水链条:自来水厂出厂水的 TOC 监测、城市供水管网末梢水的抽检、二次供水设施的有机物管控。这类水样的特点是浓度低、变化慢,要的不是量程宽,是零点稳、底噪低。0.05 到 0.1 mg/L 的波动能不能长期稳定看出来,才是选型的核心问题。工业源水一侧,电子、制药、食品饮料行业用得多,装在 RO 反渗透膜前的原水点和纯化水制备前的水源点,控制源水有机物负荷,避免膜污染和后续的产品质量问题。
QL3580 面对的是浓度更高、基体更脏的一侧。化工、食品、制药企业的废水总排口,市政污水厂的出水排口,实时监控 TOC 并折算 COD,超标自动报警,数据直接用于环保申报。工艺控制场景里,化工反应废水、印染废水、食品加工废水的处理过程都在用,靠 TOC 的变化趋势判断厌氧反应器这类单元的降解效率,再联动加药系统调整药剂投加量。地表水断面和饮用水源地两个型号都可能装,具体选哪个要看水体的有机物本底。
取样点的选择先于安装形式。装在管路上,要取有代表性的流动水,别开在死水段和泵吸入口附近;装在池体或者渠道里,取样泵的取水口要离底、离壁留出距离,避开沉积物和漂浮物。两个型号都是连续在线测量,样品要一直送得到仪表跟前,断流时间长了序批流程会停,数据就出现空档。
4mm 内径的进样管路对颗粒有容忍度,但上限是 2mm 内径的软颗粒。硬质颗粒、纤维、毛发这类东西不在容忍范围内,前端该加格栅或滤网还得加,只是精度不用做到常规 TOC 仪表那么细。带压管路的取水口要配减压和稳压装置,压力脉动会让进样体积不稳定,直接反映在结果的重复性上。
试剂和载气是这类仪表最容易出问题的两个环节。氧化剂和酸试剂都有有效期,配好的试剂放久了浓度会变,校准曲线跟着漂。载气纯度不够,尤其是仪表风里混进 CO₂ 或者油雾,NDIR 的本底读数会整体抬高,低浓度段直接失真。QL3580M 对这条特别敏感,它测的就是 0.05 mg/L 这个量级,本底一高,小波动全被淹掉。
碱性试剂这条前面提过,两个型号都不用,药剂配制和废液处理都省事,但别在样品前处理环节自己加碱去调 pH,那等于把干扰重新请回来。TOC/COD 换算只对 QL3580 有意义,系数要用现场水样比对确定,水厂之间、季节之间都会变,定一次用一年是不行的。
选型先看浓度,不看行业名字。水样 TOC 常态在 1 mg/L 以下、又要求看清 0.05 到 0.1 mg/L 的波动,选 QL3580M。常态浓度在几 mg/L 到几十 mg/L 甚至更高、需要向环保口径报 COD,选 QL3580。饮用水源地、地表水这类中间地带,先用实验室数据把本底和波动范围摸清楚再定,凭行业名去拍容易拍错。
载气条件决定安装难度。现场只有仪表风、又不想折腾氧源,QL3580 的仪表风配置明显省事;有氧气源,或者水样里难降解有机物占比高、对氧化效率要求更苛刻,就走纯氧。QL3580M 要求不含 CO₂ 的纯氧或洁净空气做载气,这条比仪表风严格,气源准备要提前排进方案里。
接口和接液材质按水样性质挑。含氯离子高、偏酸偏碱的工业废水,接液件牌号得跟厂家逐项确认,别照搬市政水的常规配置。量程、检出限、输出信号和通讯协议这些随订货规格走,签技术协议时把现场水样的实测范围写进去,比对着样本选稳妥得多。
还有一个点常被忽略:不管选哪个型号,装好之后的第一次校准一定要拿现场实际水样核对,标液过了不代表水样准。低浓度场景里,进样管路的洁净程度和载气本底,往往比仪表本身的指标更能决定你最终看到的那个数。

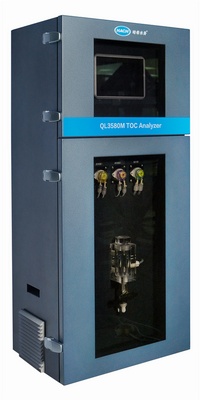

QL3580M 在线总有机碳(TOC)分析仪,是哈希专为市政自来水、管网水及工业源水 TOC监测设计的专业设备。核心采用 “UV 过硫酸盐 + 羟基自由基” 复合氧化技术,搭配 NDIR 检测器精准定量,通过“先除无机碳(TIC)再测有机碳(TOC)”的序批式测量逻辑,实现低浓度TOC场景下的高准确度监测。设备以“高氧化效率、低维护量、抗堵塞设计”为核心,适配市政供水合规监测与工业源水工艺管控,为水质有机物污染预警、工艺优化提供连续可靠的数据支撑。
QL3580M 通过四步序批式流程,彻底分离无机碳与有机碳,避免TIC对TOC测量的干扰,具体步骤如下:
1.无机碳转化阶段:水样进入反应器后,与酸试剂反应,水样中所有无机碳(如碳酸盐、碳酸氢盐)被转化为二氧化碳(CO₂);
2.TIC 排出与检测阶段:以不含 CO₂的纯氧(或洁净空气)为载气,将转化生成的 CO₂完全排出反应器,同时通过 NDIR(非分散红外)检测器实时检测,精准测得总无机碳(TIC)浓度;
3.有机碳氧化阶段:去除 TIC 的水样进入氧化单元,采用“UV 过硫酸盐 + 羟基自由基” 复合氧化技术,将水样中所有有机碳(如小分子有机物、胶体态有机物)彻底氧化为CO₂;
4.TOC定量阶段:载气再次将氧化生成的CO₂带入NDIR检测器,通过检测CO₂浓度换算总有机碳(TOC)含量,最终输出 TOC 浓度值(mg/L)。
复合氧化技术确保有机碳氧化效率达 95% 以上,即使低浓度TOC(如 0.05mg/L)场景也能保持高准确度;
先除TIC再测TOC的流程,彻底消除水样中无机碳对TOC结果的干扰,数据更贴合实际有机碳含量。
QL3580M在线TOC分析仪采用UV过硫酸盐和羟基自由基相结合的氧化方法,当使用氧气作为载气时,为羟基自由基提供稳定的来源,提高了氧化效率和氧化能力,在低浓度TOC测量时也具有较高准确度。检出限低至0.05 ppm。
QL3580M在线TOC分析仪具有4 mm内径的进样管路,可以测量高达2 mm内径的软颗粒,自带流通池,常规样品无需过滤处理。节约预处理成本及减少管路维护。 简洁的仪器设计和仪表配备的两点自动校准功能减少操作人员的额外维护量,序批式测量减少试剂的消耗。分析过程不使用碱性试剂,排除因二氧化碳溶入碱性试剂造成的测量干扰,有效的降低了操作人员制备药剂的难度。
QL3580M在线TOC分析仪配备高清触摸屏,具有人性化的操作界面和仪表接口,可快速便捷进行数据下载和软件更新,多级管理模式方便用户对仪表进行管理。
QL3580M在线总有机碳分析仪广泛应用于市政自来水和管网的TOC监测,工业源水TOC监测。
应用场景:自来水厂出厂水 TOC 监测、城市供水管网末梢水 TOC 抽检、二次供水设施水质 TOC 管控;
核心需求:符合《生活饮用水卫生标准》(GB 5749-2022)中 TOC 限值要求(≤5mg/L),预警有机物污染(如管网二次污染导致 TOC 升高);
产品价值:低浓度测量精准,可捕捉 TOC 微小变化(如 0.05-0.1mg/L 波动),数据可直接用于供水合规报告,辅助判断水质安全。
应用场景:电子、制药、食品饮料等行业的生产源水 TOC 监测(如 RO 反渗透膜前原水、纯化水制备前水源水);
核心需求:控制源水 TOC 含量,避免高有机物导致膜污染(如 RO 膜堵塞)、影响产品质量(如电子元件腐蚀、药品纯度不达标);
产品价值:抗堵塞设计适配工业源水可能含有的微小颗粒,连续监测数据可辅助调整预处理工艺(如活性炭吸附、臭氧氧化),延长膜使用寿命,降低生产能耗。
