凯米斯在线浊度传感器（ZS-408-S 带自清洁款）

核心特点

高精度多量程测量：支持0~20.00 NTU（分辨率0.01）、0~200.0/1000.0/4000.0 NTU（分辨率0.1），满足从地表水到高浊度污水全场景需求；

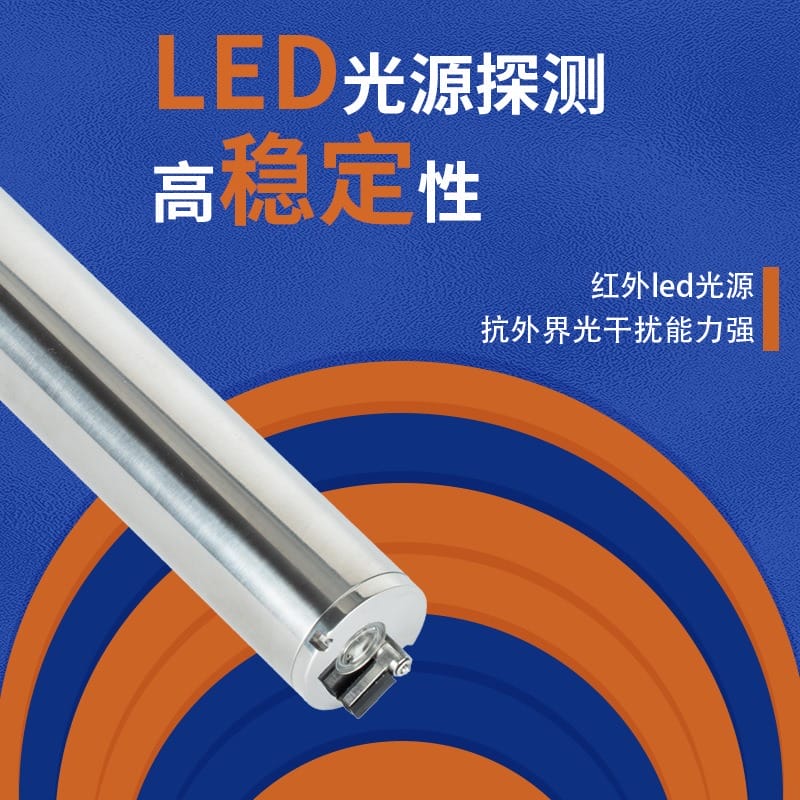

快速响应与高稳定性：T90响应时间＜30 s，采用红外LED光源+精密光路设计，抗外界环境光干扰能力强；

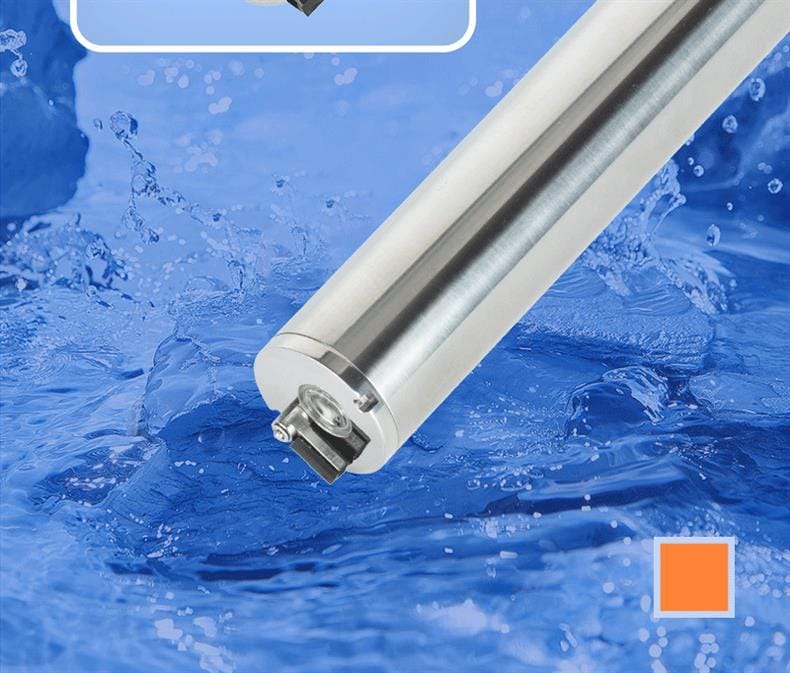

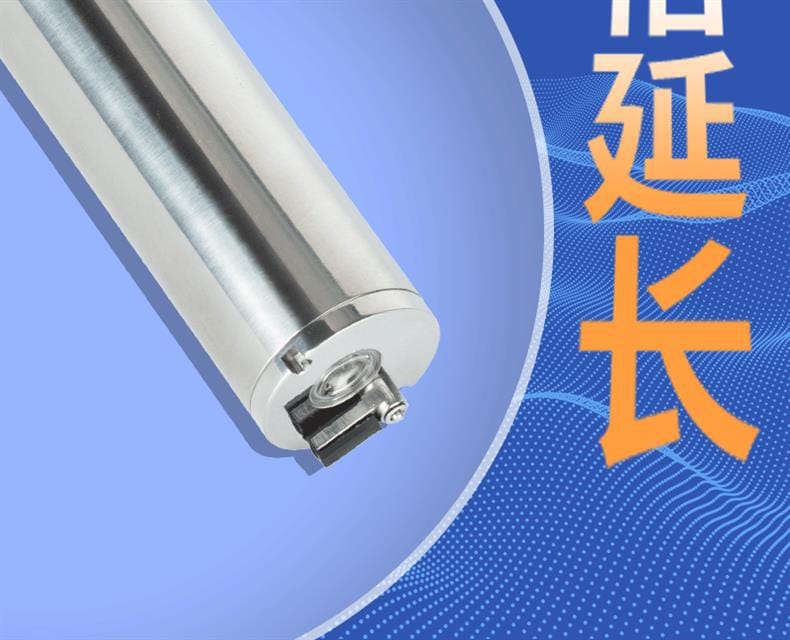

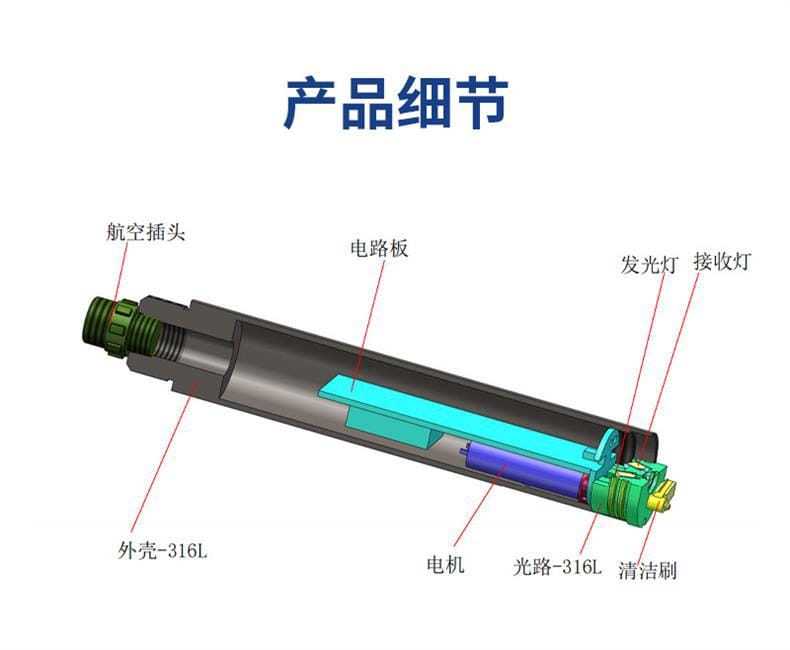

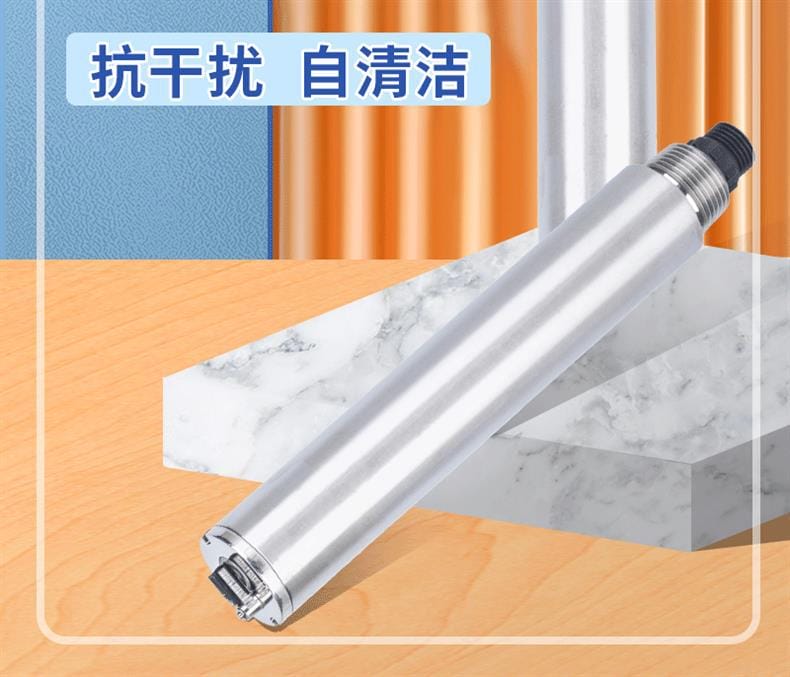

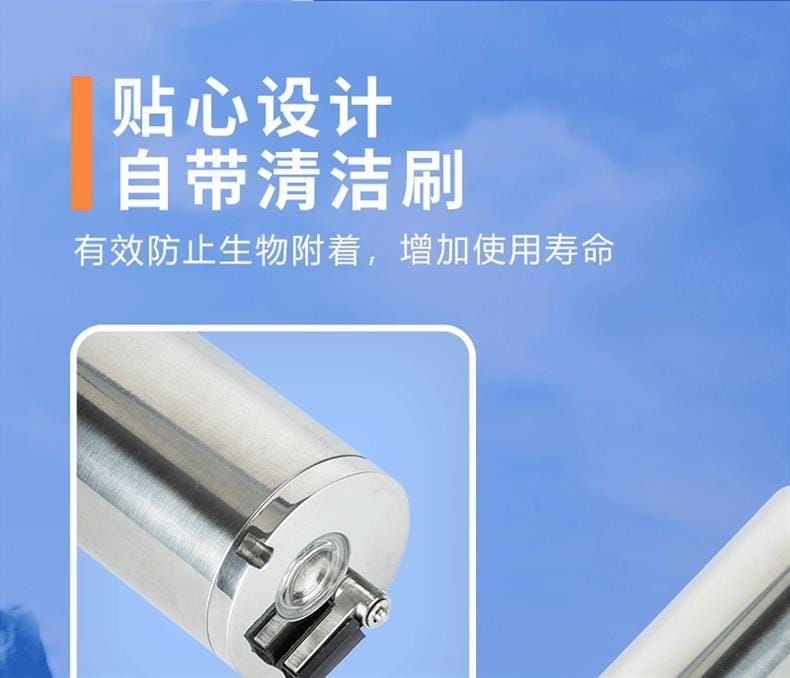

智能自清洁系统：内置电机驱动清洁刷，有效防止生物附着与污垢沉积，显著延长传感器寿命并保障长期测量可靠性；

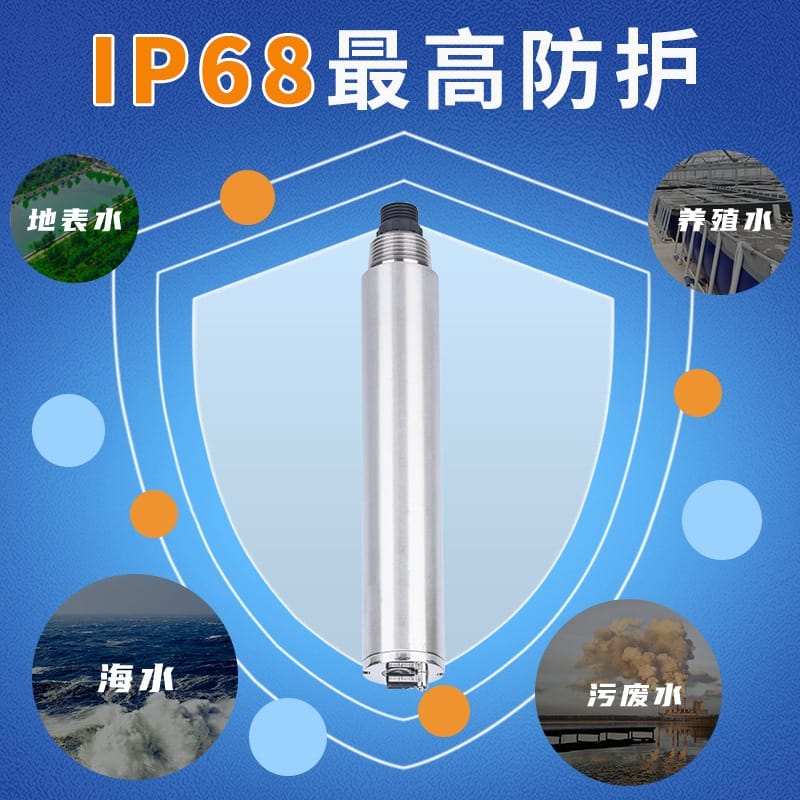

工业级坚固防护：316L不锈钢探头外壳，IP68防护等级，耐压达0.2 MPa，支持20米水深长期浸没运行；

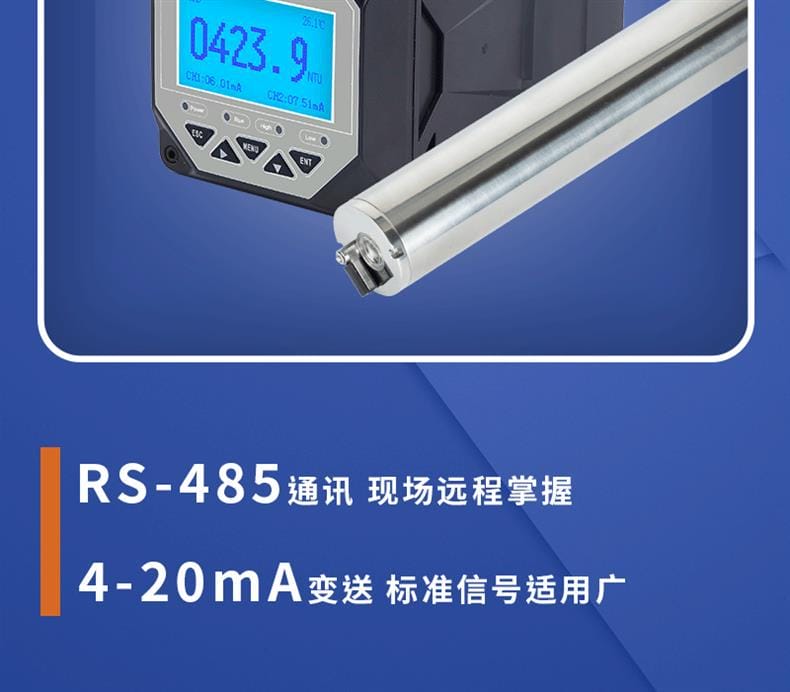

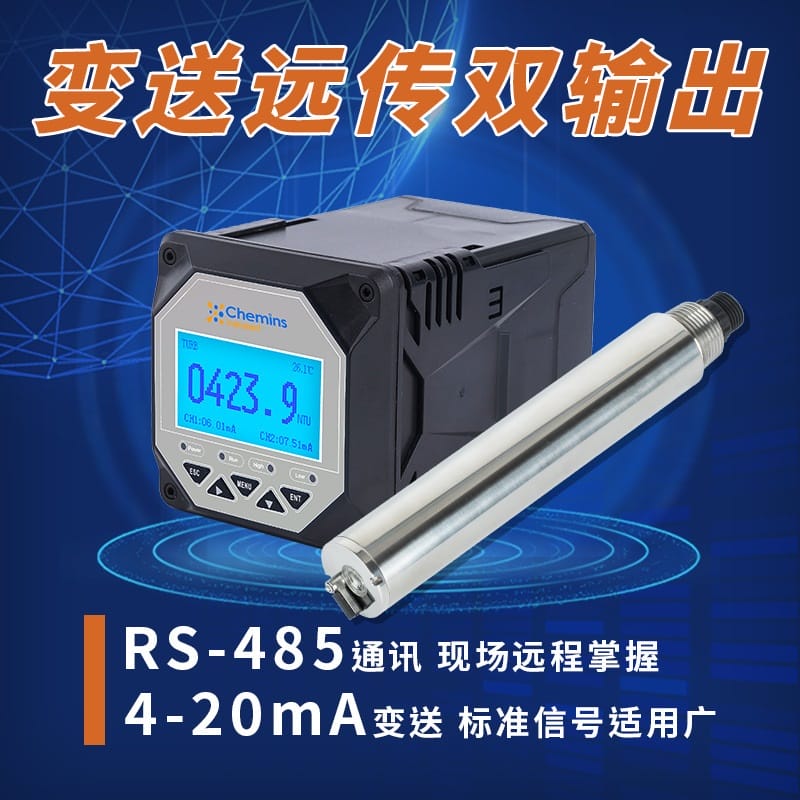

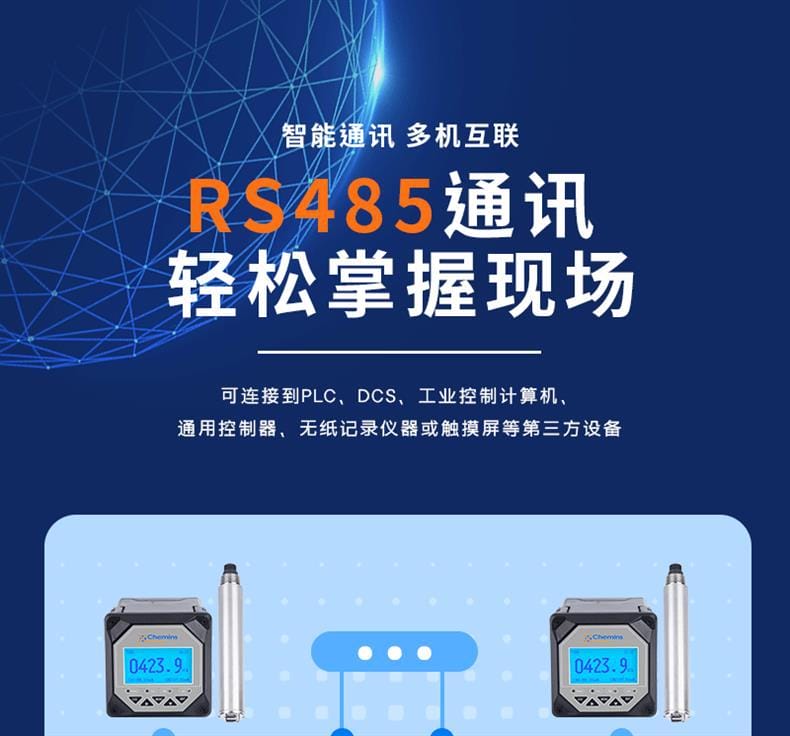

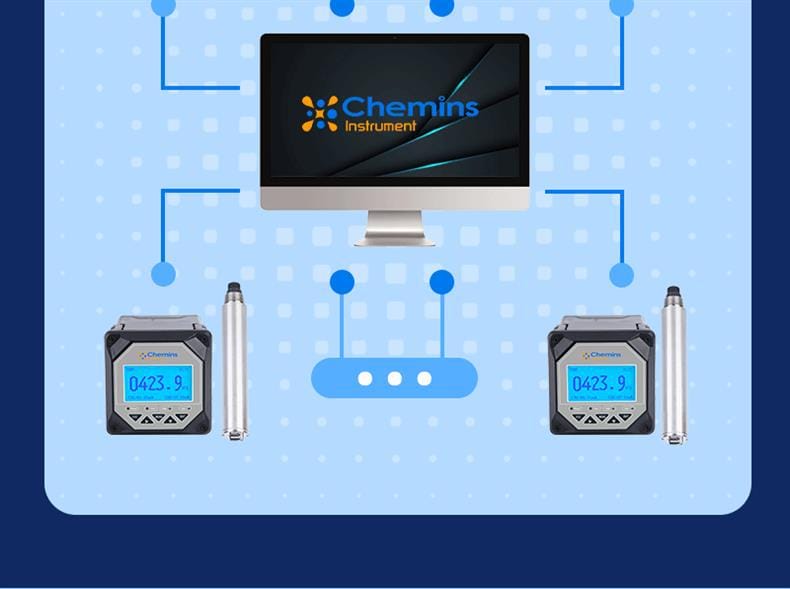

双模通讯与灵活组网：标配RS-485（Modbus RTU协议）+可选4–20 mA模拟输出，无缝接入PLC、DCS、工业计算机、触摸屏及云平台等第三方系统；

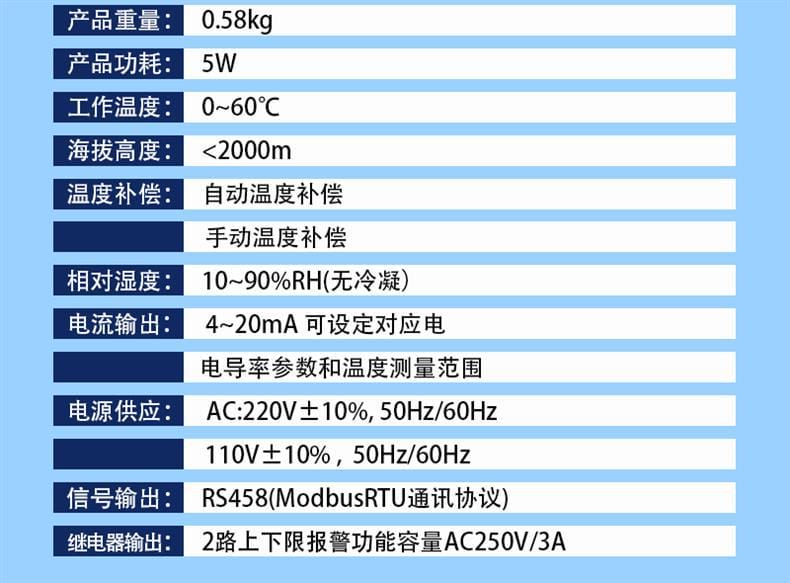

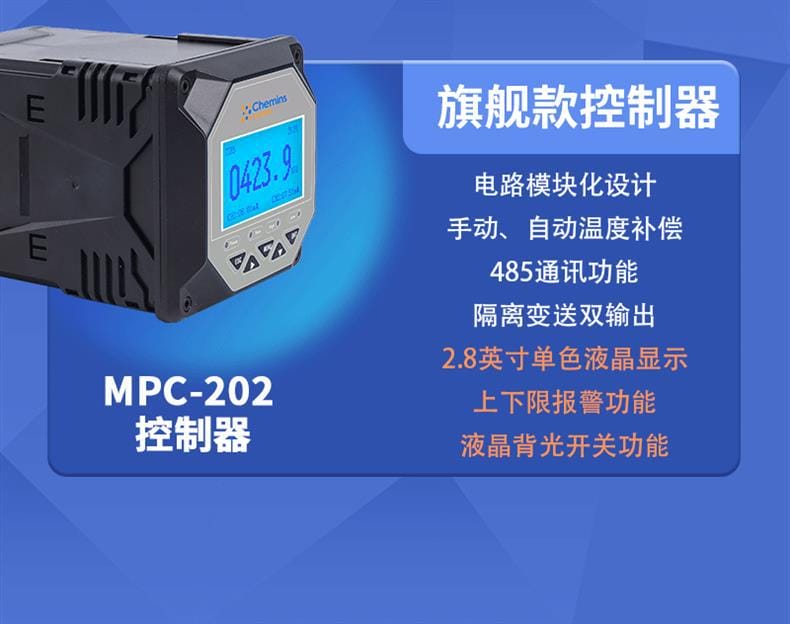

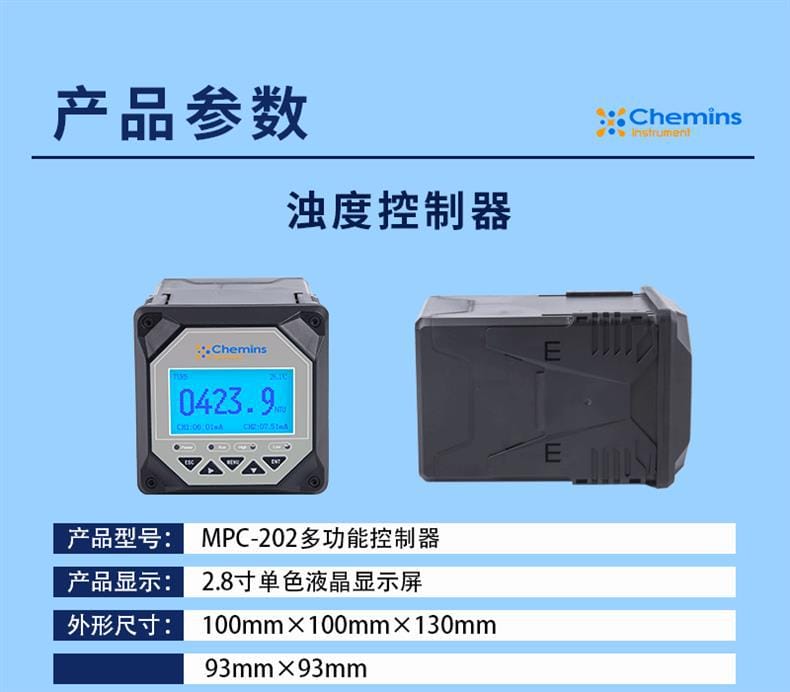

人性化交互与智能控制：搭配MPC-202旗舰控制器，2.8英寸单色液晶屏、背光可调、上下限报警、手动/自动温度补偿（Pt1000）、隔离双输出、485通讯与继电器报警一体化集成。

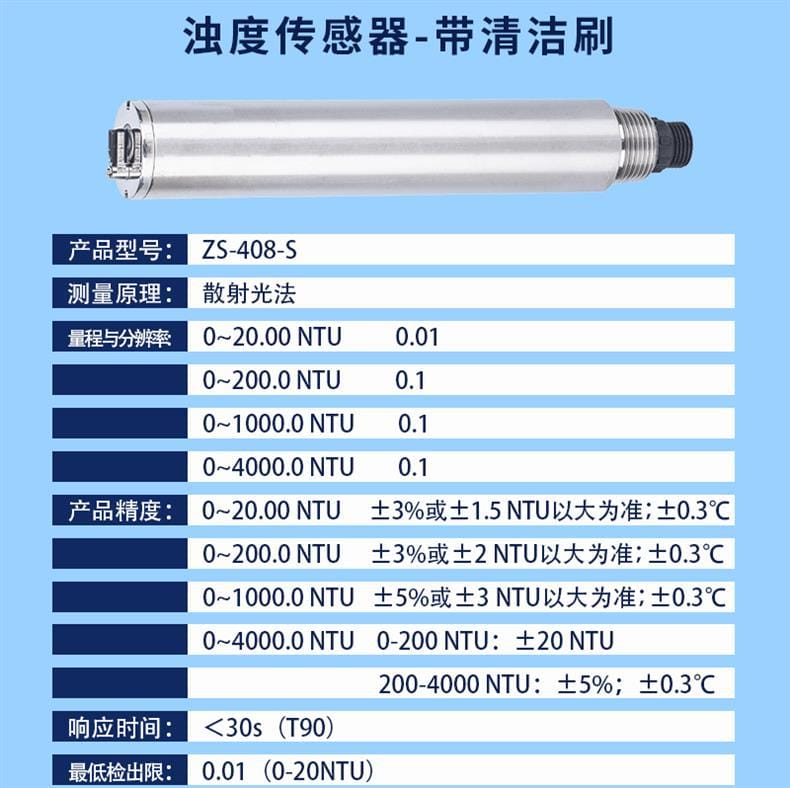

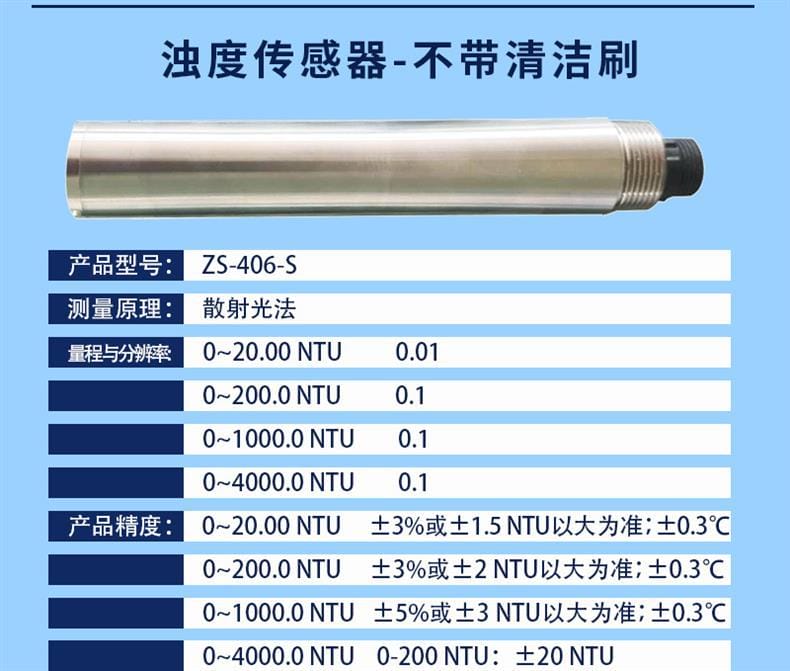

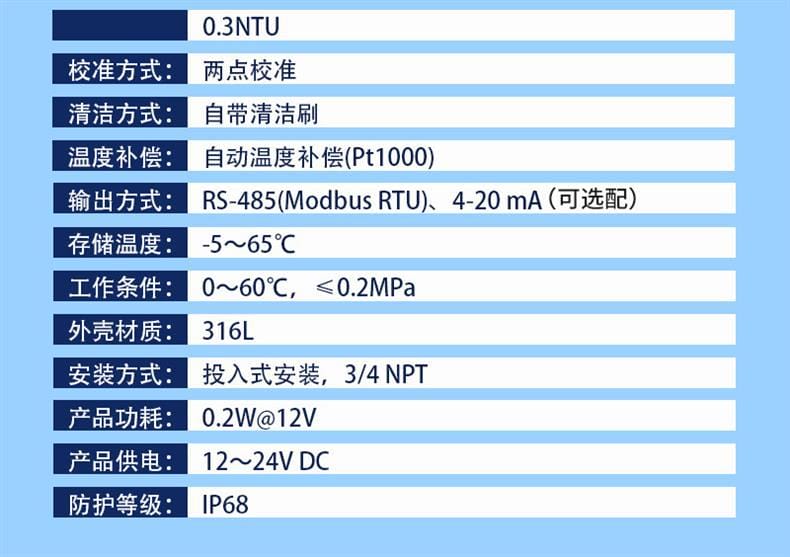

项目	参数
测量原理	散射光法（90°散射）
量程与分辨率	0~20.00 NTU（0.01）、0~200.0 NTU（0.1）、0~1000.0 NTU（0.1）、0~4000.0 NTU（0.1）
测量精度	• 0–20 NTU：±3% 或 ±1.5 NTU（取大） • 20–200 NTU：±3% 或 ±2 NTU（取大） • 200–1000 NTU：±5% 或 ±3 NTU（取大） • 1000–4000 NTU：±5%（200–4000 NTU段）或 ±20 NTU（0–200 NTU段） • 温度补偿误差：±0.3℃

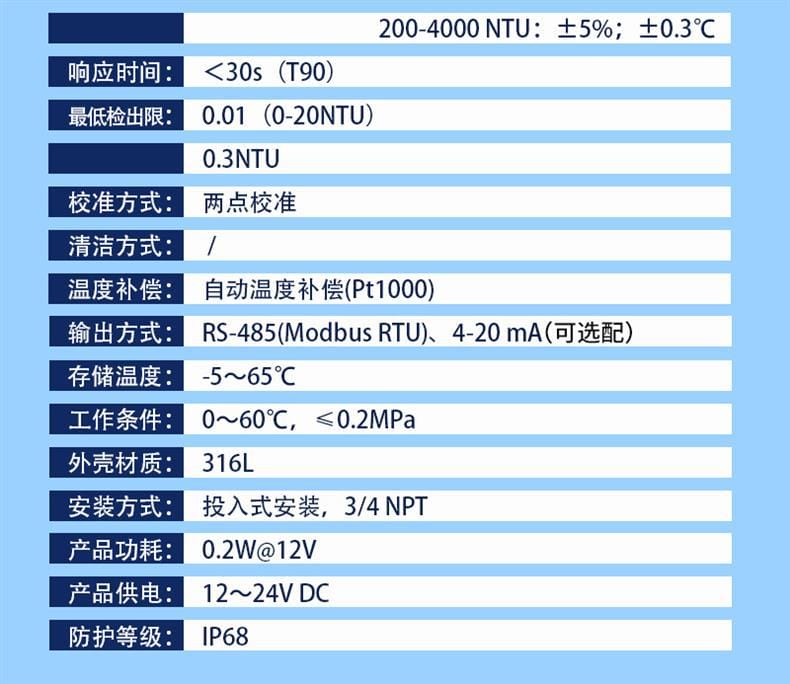

响应时间（T90）	＜30 s
最低检出限	0.01 NTU（0–20 NTU量程）；0.3 NTU（其余量程）
校准方式	两点校准（如0 NTU标准液 + 20/100 NTU标准液）

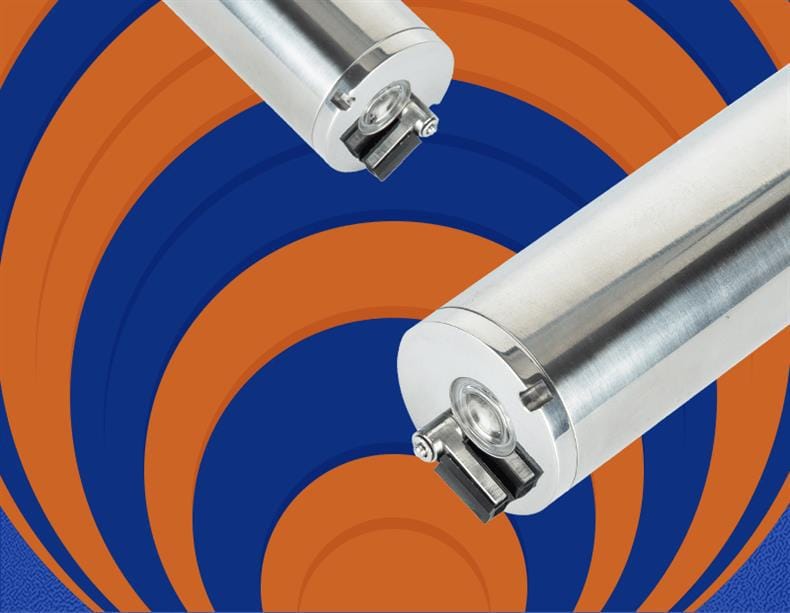

清洁方式	内置电机驱动旋转清洁刷，定时/远程触发自清洁
温度补偿	自动温度补偿（Pt1000传感器集成）
输出信号	RS-485（Modbus RTU）、4–20 mA（可选配，隔离输出）
供电要求	DC 12–24 V，功耗仅0.2 W @12 V
工作条件	温度：0～60 ℃；压力：≤0.2 MPa（等效20 m水深）
存储温度	–5～65 ℃

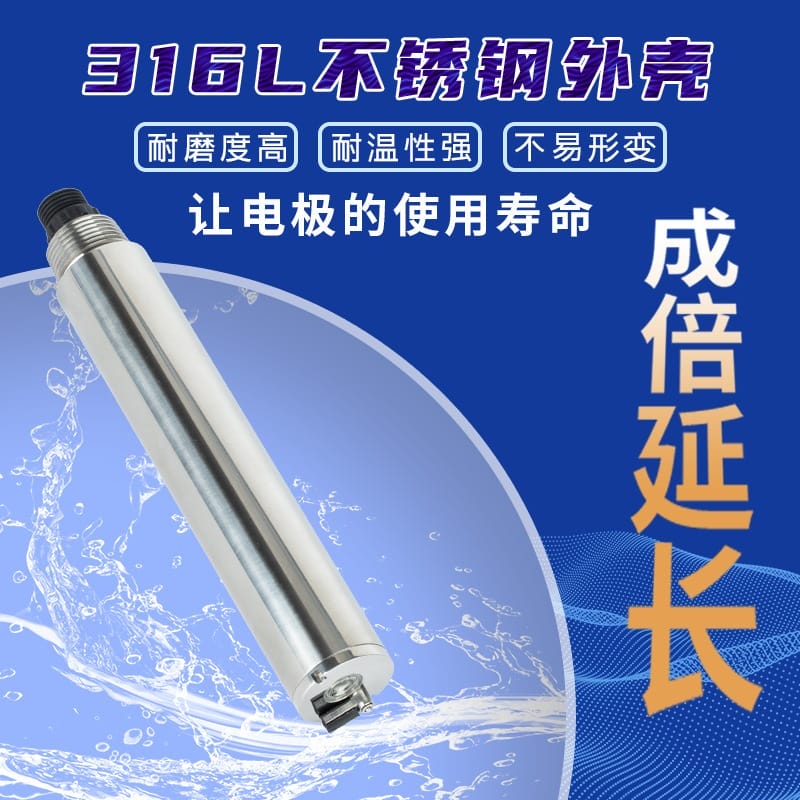

外壳材质	316L不锈钢（高耐磨、耐腐蚀、耐高温形变）
安装方式	投入式，3/4″ NPT螺纹接口
防护等级	IP68（长期水下运行无惧浸没）
外形尺寸（传感器）	Φ100 mm × 185 mm（含安装螺纹）

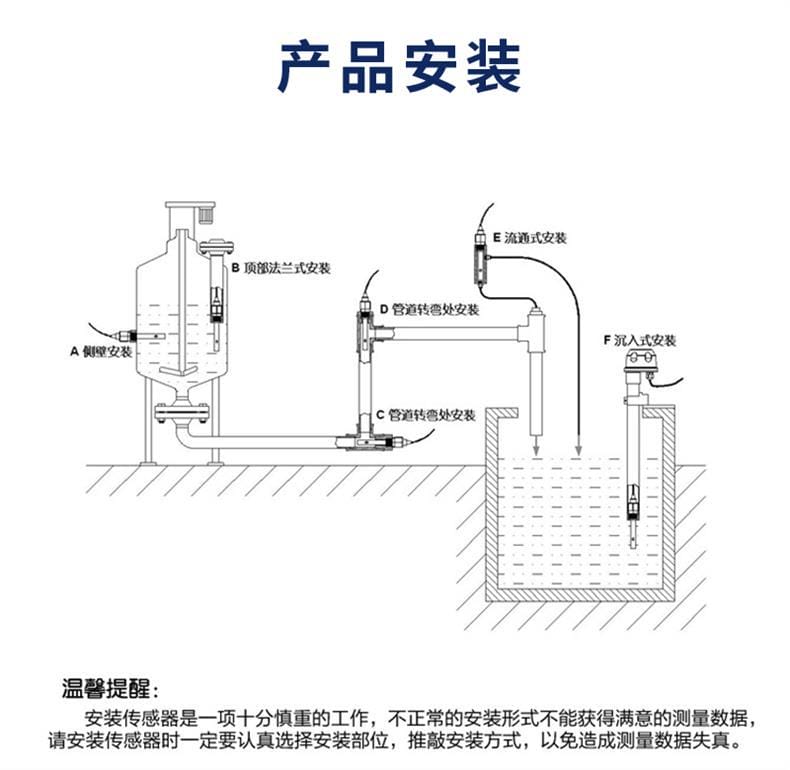

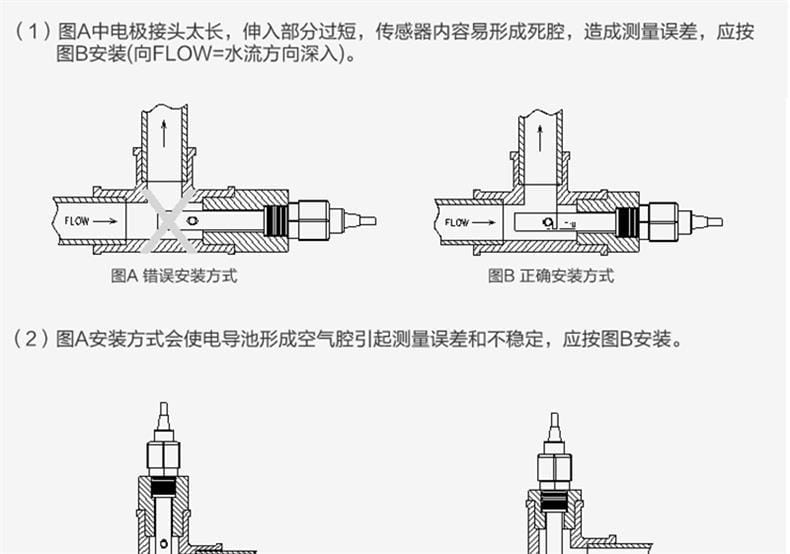

安装位置选择：

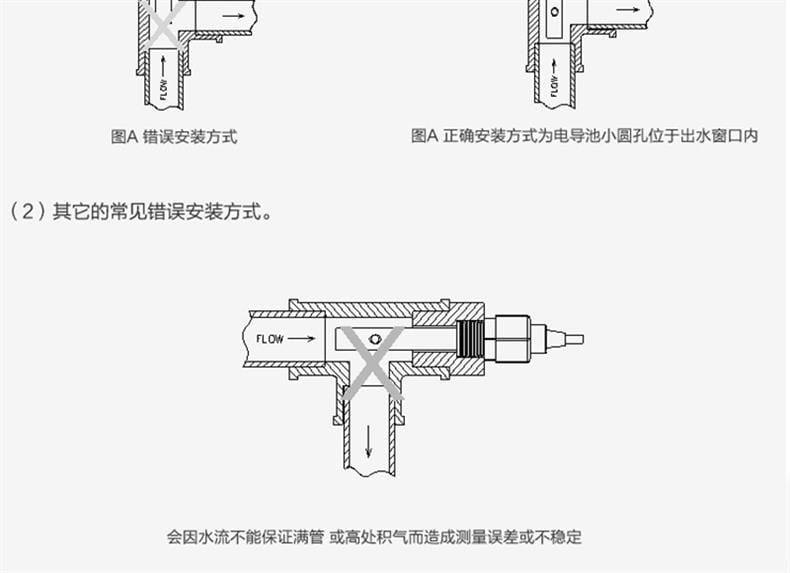

- 优先采用沉入式（F）或顶部法兰式（B）安装，确保传感器完全浸没且水流方向正对探头（标注“FLOW→”箭头须与实际水流同向）；
- 避免侧壁安装（A）导致死腔积泥、管道弯头处（C/D）产生湍流扰动；
- 确保传感器光路区域无遮挡、无气泡聚集（尤其避免安装于泵出口直管段或高位排气点）；
安装深度：最大适用深度20米，需确保安装点静态水压≤0.2 MPa；
机械固定：使用3/4″ NPT螺纹牢固旋紧，建议加密封胶或PTFE生料带防渗漏；
电气连接：通过航空插头对接，线缆需穿防水套管，接线端子紧固防松动；
环境要求：远离强电磁干扰源（如变频器、大功率电机）、避免阳光直射控制器屏幕、禁止安装于密闭不通风或冷凝严重空间。

首次启用前必须完成两点校准，推荐使用凯米斯认证NTU标准液（如0 NTU蒸馏水 + 20 NTU Formazin标准液），严禁仅凭单点偏移修正；
自清洁功能需定期验证：建议每7–15天远程触发一次清洁动作，并观察数据波动是否趋于平稳，若清洁后仍漂移超差，需检查刷体磨损或光路污染；
禁止在无水状态下通电启动传感器，干烧将永久损坏LED光源与接收器；
RS-485通讯布线须使用双绞屏蔽线，总长度≤1200 m，终端加120 Ω匹配电阻，避免与动力电缆平行敷设；
控制器与传感器间距离＞50 m时，建议采用DC 24 V集中供电并校验压降，防止信号失真；
质保期内非人为损坏享受免费维修，但以下情形除外：自行拆解、未按规范安装导致进水、使用非标电源造成击穿、化学腐蚀性介质超出316L耐受范围（如浓氯离子、热浓硫酸）；
物流签收时务必当场验货：检查包装完整性、探头外观无凹陷划伤、清洁刷转动顺畅、航空插头无针脚弯曲——破损可立即申请免费退换；
专业选型支持：复杂工况（如含油、高粘度、强氧化性介质）请务必联系凯米斯认证工程师1对1评估，避免误选量程或材质导致失效。
