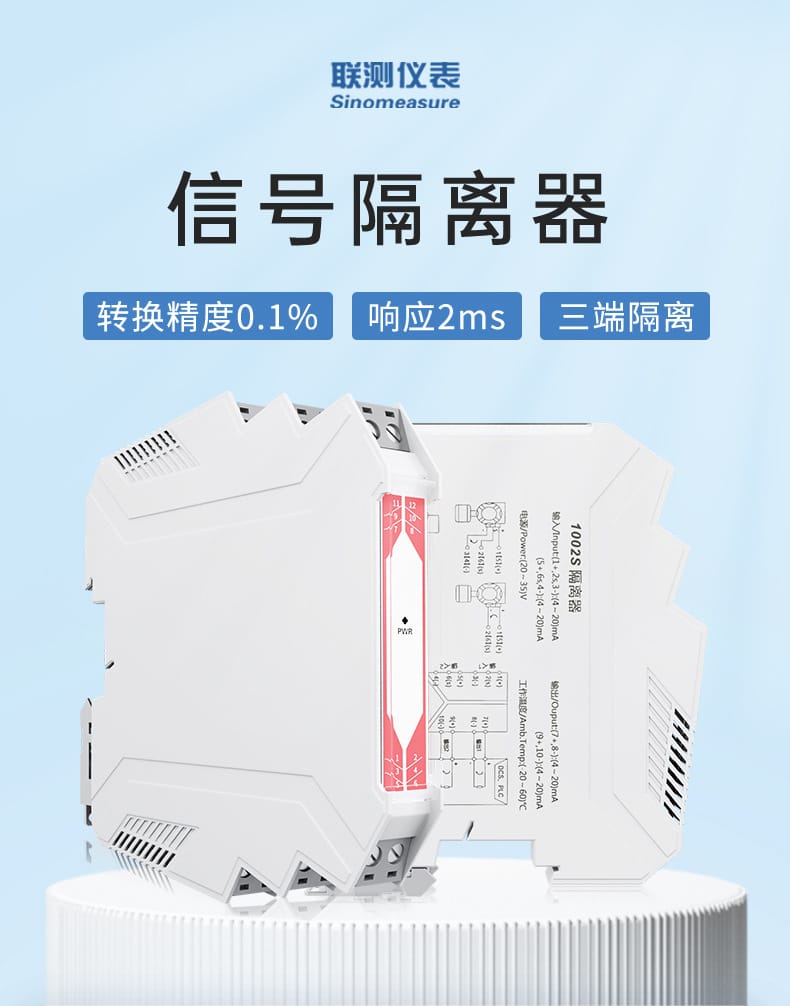

联测模拟量信号隔离器产品整理

核心特点

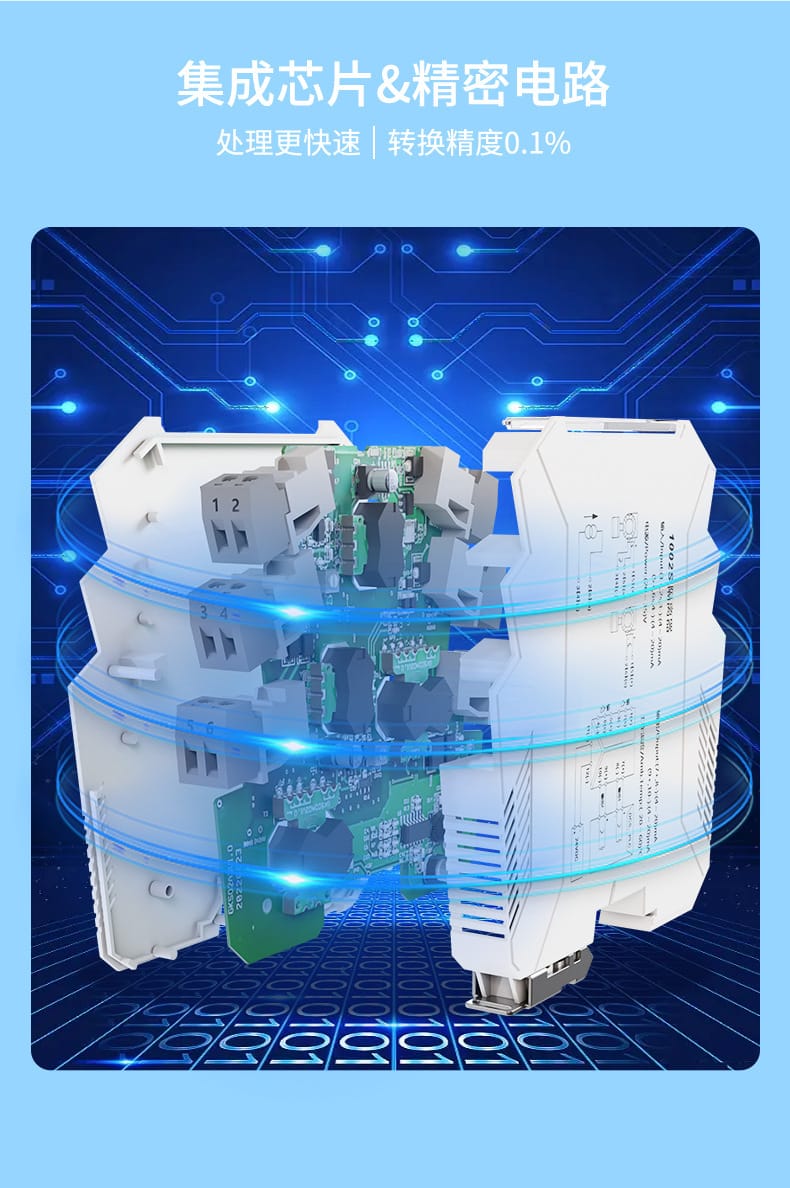

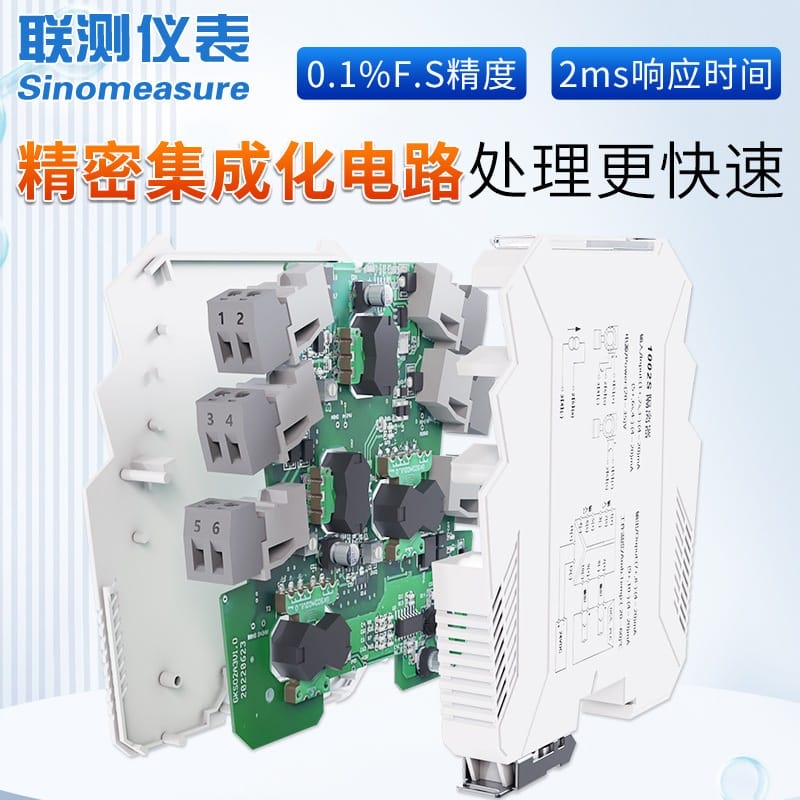

高精度转换：信号隔离器转换精度达0.1%，响应时间≤2ms。
三端隔离：电源、输入、输出三端完全隔离，确保信号传输的稳定性和安全性。
兼容性强：支持多种传感器输入（如压力变送器、温度变送器等），并可与DCS、PLC系统无缝对接。
安全保护：具备上电冲击保护、配电保护、电源反馈保护、端口保护、浪涌冲击保护等多种保护功能。

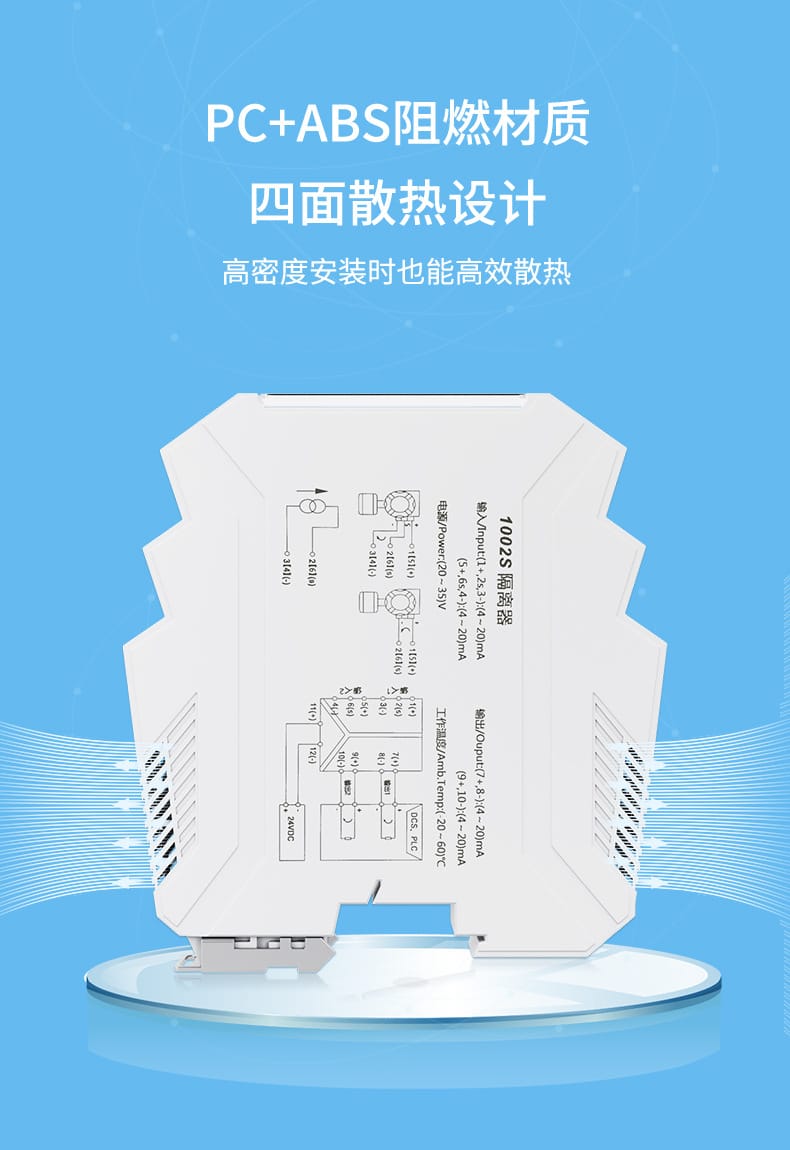

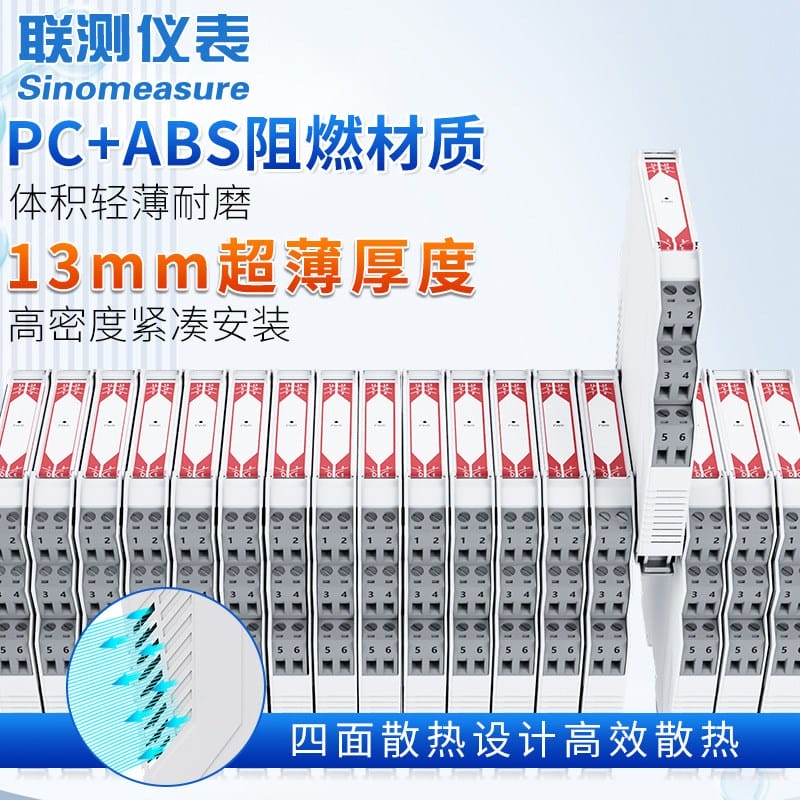

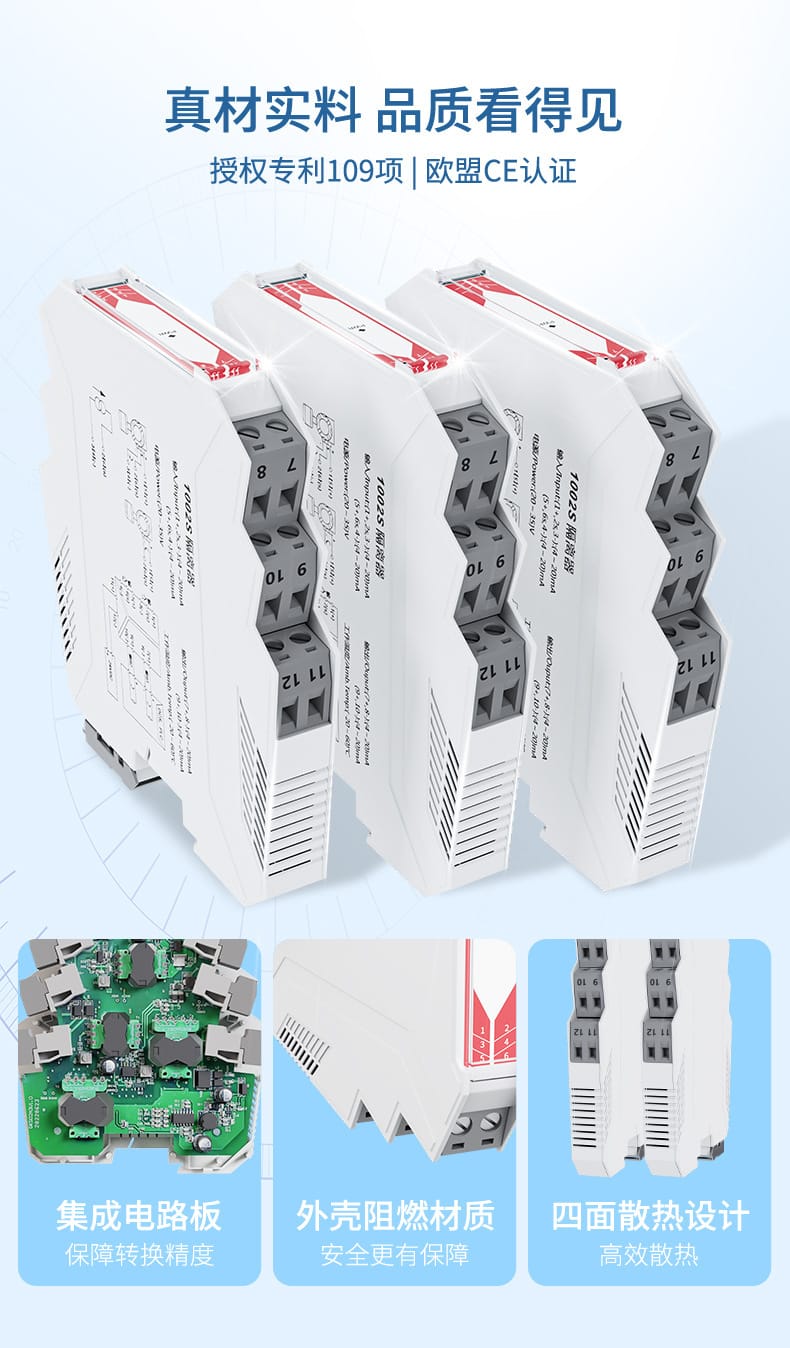

高效散热设计：采用外壳阻燃材质和四面散热设计，保障设备长时间稳定运行。

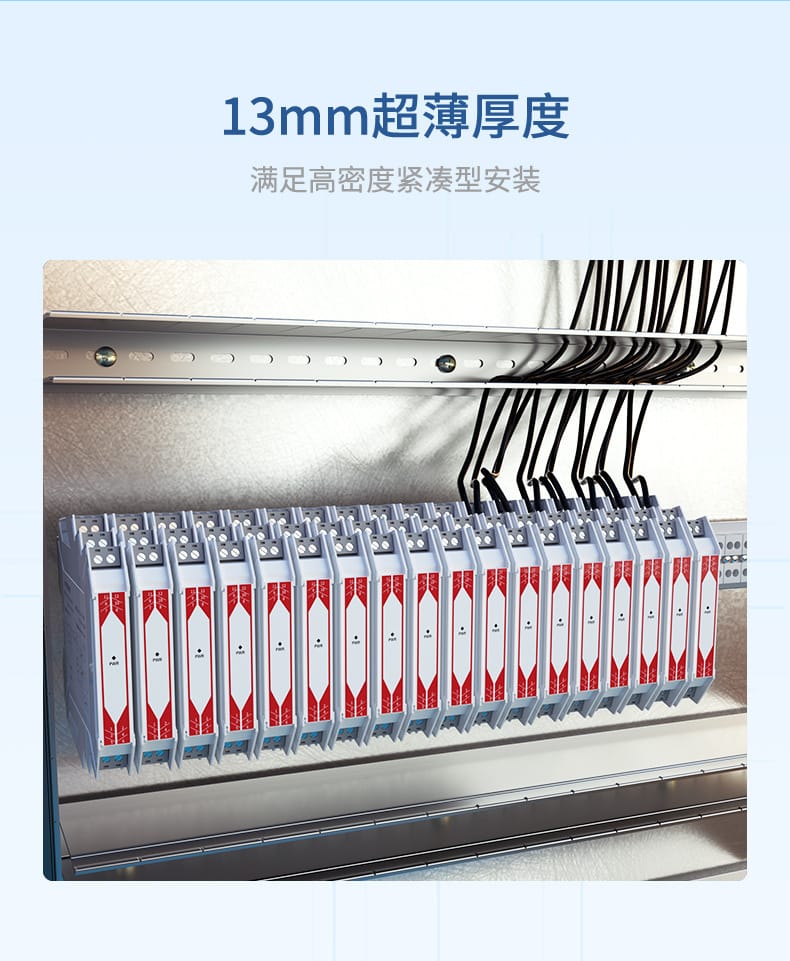

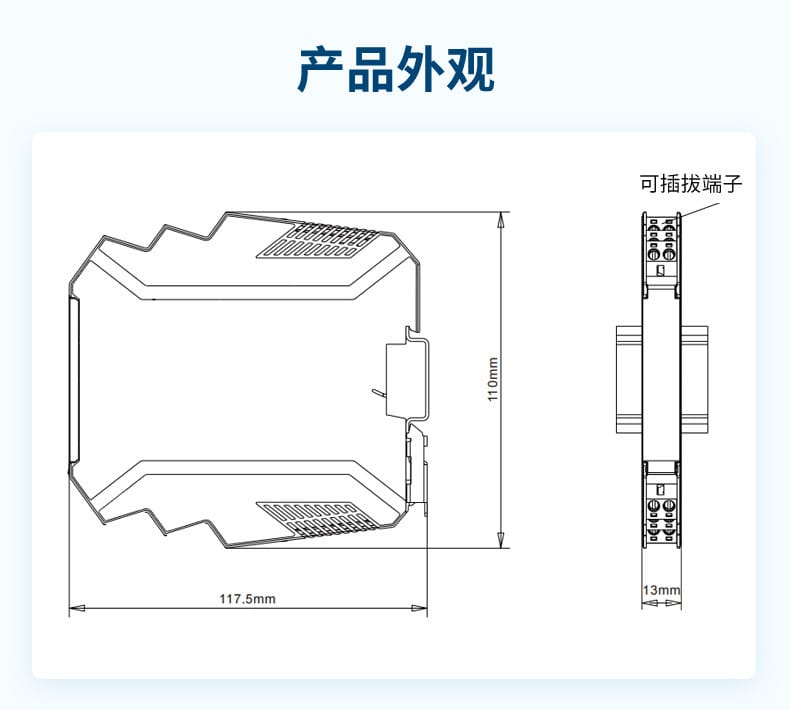

超薄设计：13mm厚度，适合高密度紧凑型安装。

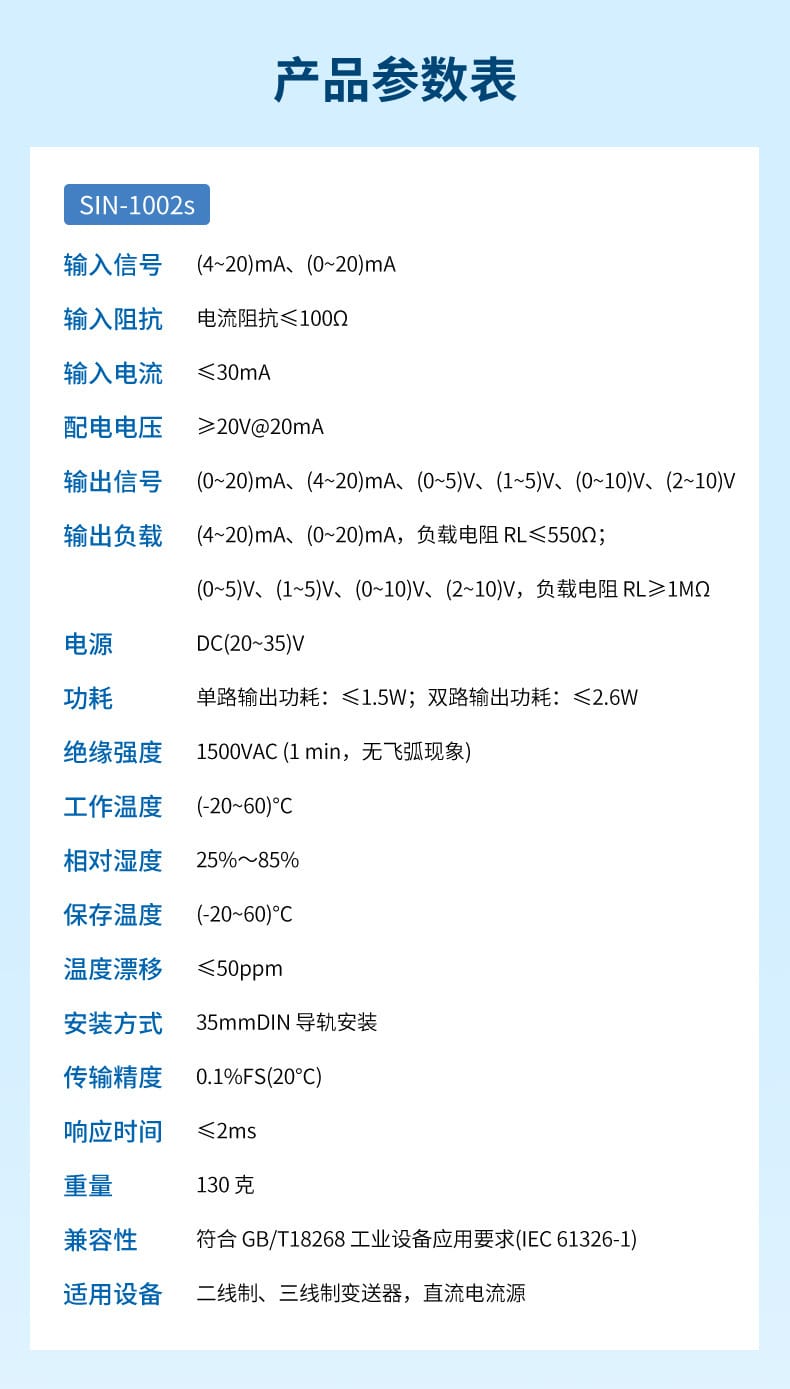

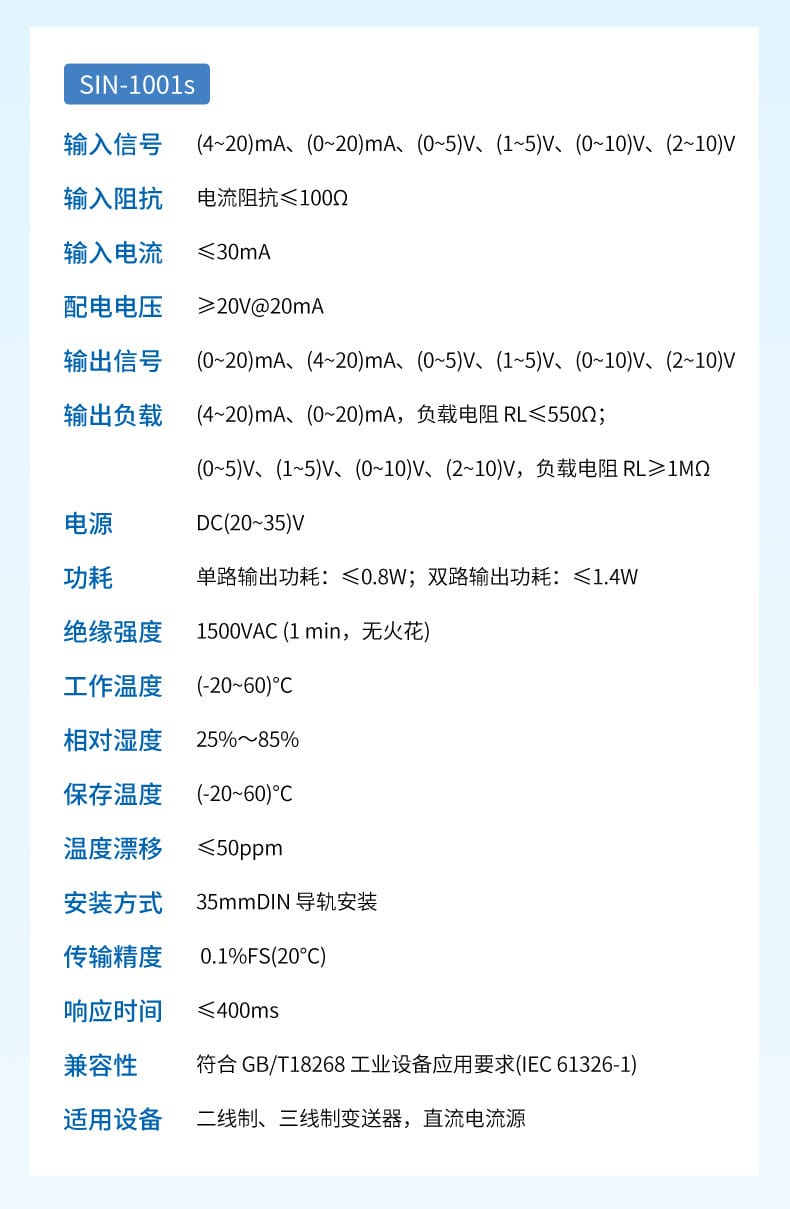

技术参数

参数名称	SIN-1002S 型号参数
输入信号	(4~20)mA、(0~20)mA
输入阻抗	≤100Ω
输出信号	(4~20)mA、(0~5)V、(1~5)V、(0~10)V、(2~10)V
输出负载	(4~20)mA：RL≤550Ω；电压信号：RL≥1MΩ
电源	DC(20~35)V
功耗	单路输出≤1.5W，双路输出≤2.6W
绝缘强度	1500VAC（1min，无飞弧现象）
工作温度	(-20~60)℃
相对湿度	25%~85%
响应时间	≤2ms
安装方式	35mmDIN导轨安装
重量	约130克

应用行业

工业自动化：适用于过程控制、工厂自动化中的信号隔离与转换。
能源与电力：用于电力监控系统中电流、电压信号的采集与传输。
环境监测：配合温度、压力等传感器实现环境参数的精确测量。
交通运输：在轨道交通、汽车制造等领域中用于信号处理与控制。

安装条件

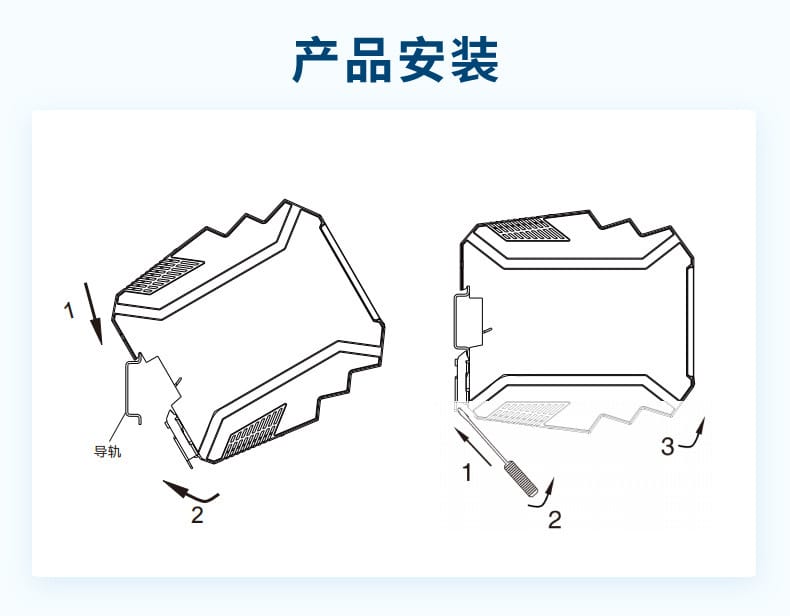

安装方式：支持35mmDIN导轨安装，便于快速部署。
工作环境：需保证工作温度范围在(-20~60)℃之间，相对湿度在25%~85%范围内。
供电要求：电源为DC(20~35)V，确保供电稳定。
空间需求：设备厚度为13mm，适合紧凑型安装场景。

注意事项

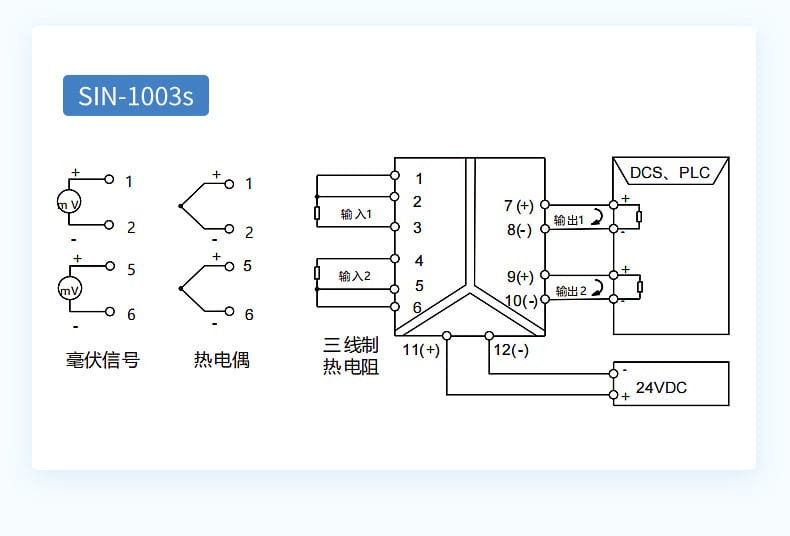

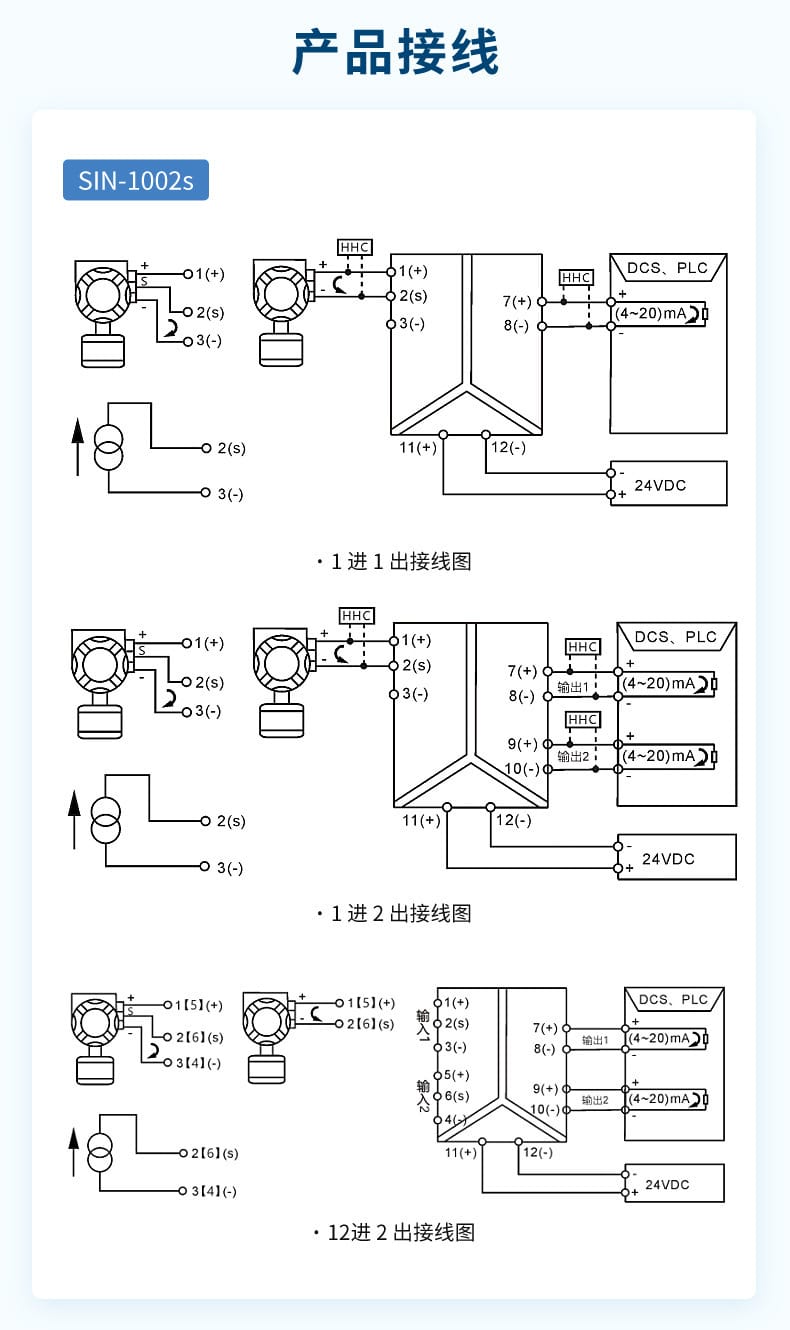

接线规范：严格按照产品接线图进行接线，避免因接线错误导致设备损坏。
负载匹配：根据实际负载选择合适的输出信号类型，确保负载电阻符合技术参数要求。
环境防护：避免将设备安装在潮湿、高温或强电磁干扰的环境中。
定期维护：建议定期检查设备的工作状态，确保其正常运行。
专业指导：如有疑问，请联系联测仪表的专业技术支持团队，获取现场服务和技术指导。

温馨提示：联测仪表提供24小时技术支持服务，解决售前售后问题，确保用户使用无忧。

信号隔离器-2023.7.20_10.jpg 信号隔离器-2023.7.20_11.jpg

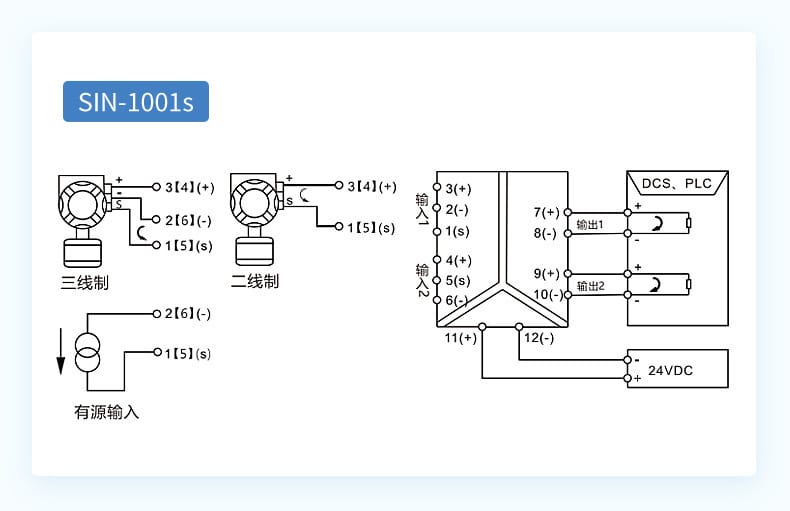

信号隔离器-2023.7.20_20.jpg 信号隔离器-2023.7.20_21.jpg
