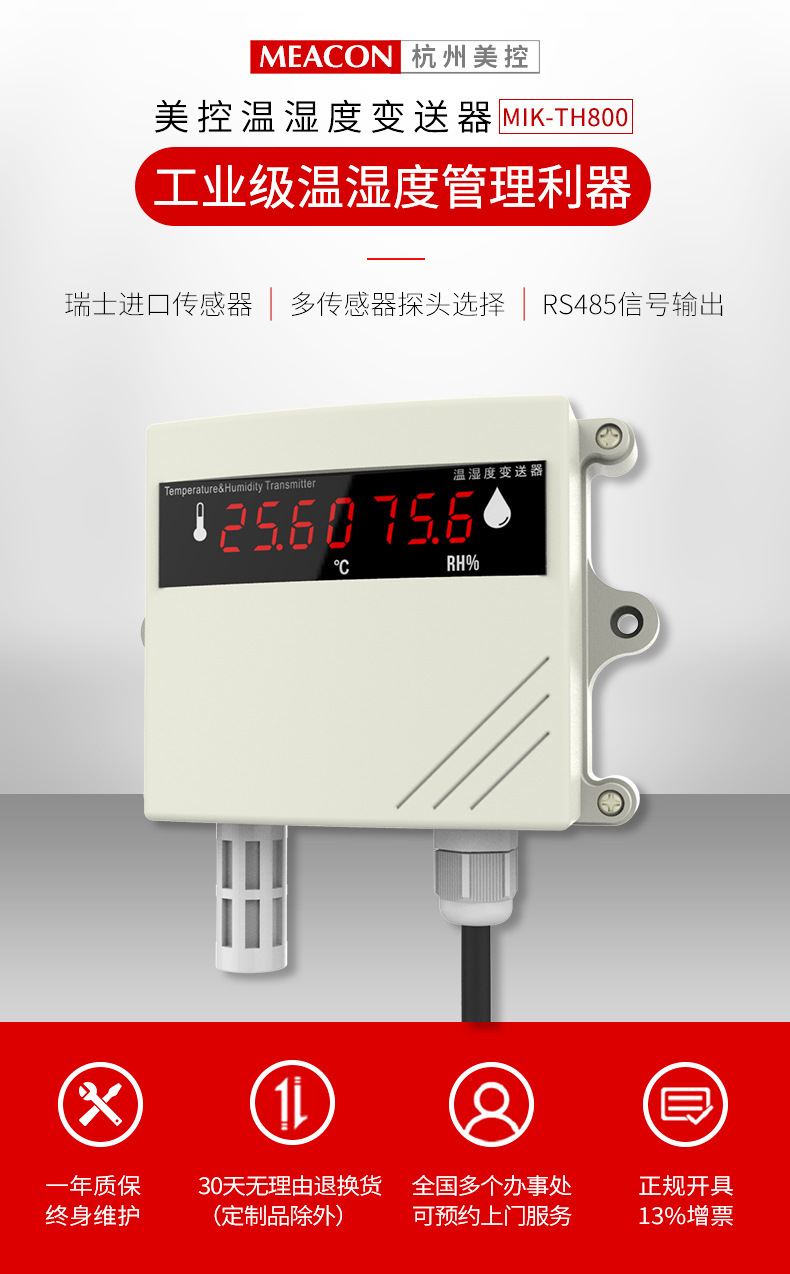

美控温湿度变送器 MIK-TH800 产品说明
核心特点

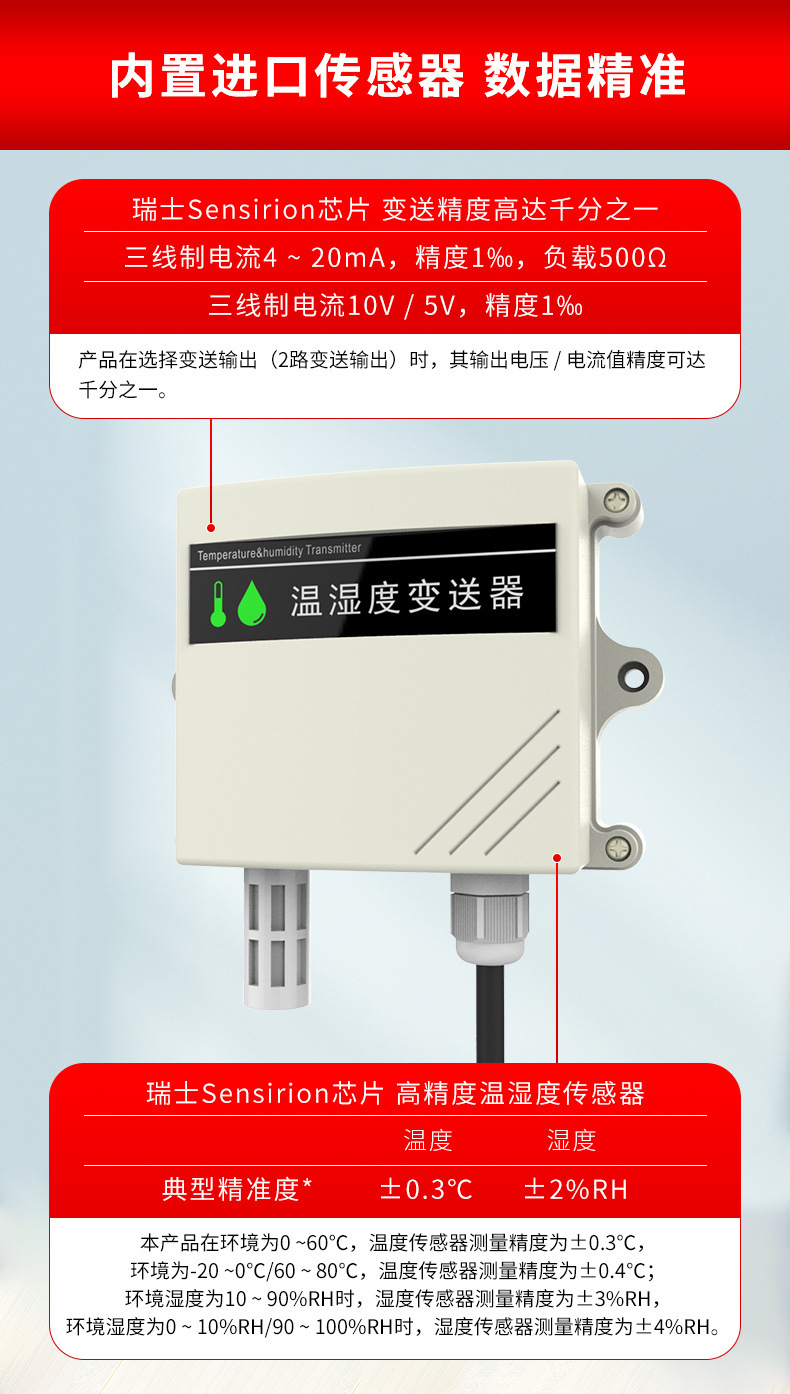

- 高精度测量：采用瑞士Sensirion原装芯片，温度测量精度最高达±0.3℃，湿度精度达±2%RH。
- 工业级设计：IP65防护等级外壳，密封加工，耐雨水冲刷与粉尘侵入，适用于复杂工业环境。
- 多重输出可选：支持三线制4~20mA电流、0~10V/5V电压输出（精度1‰），并可配置双路变送输出。

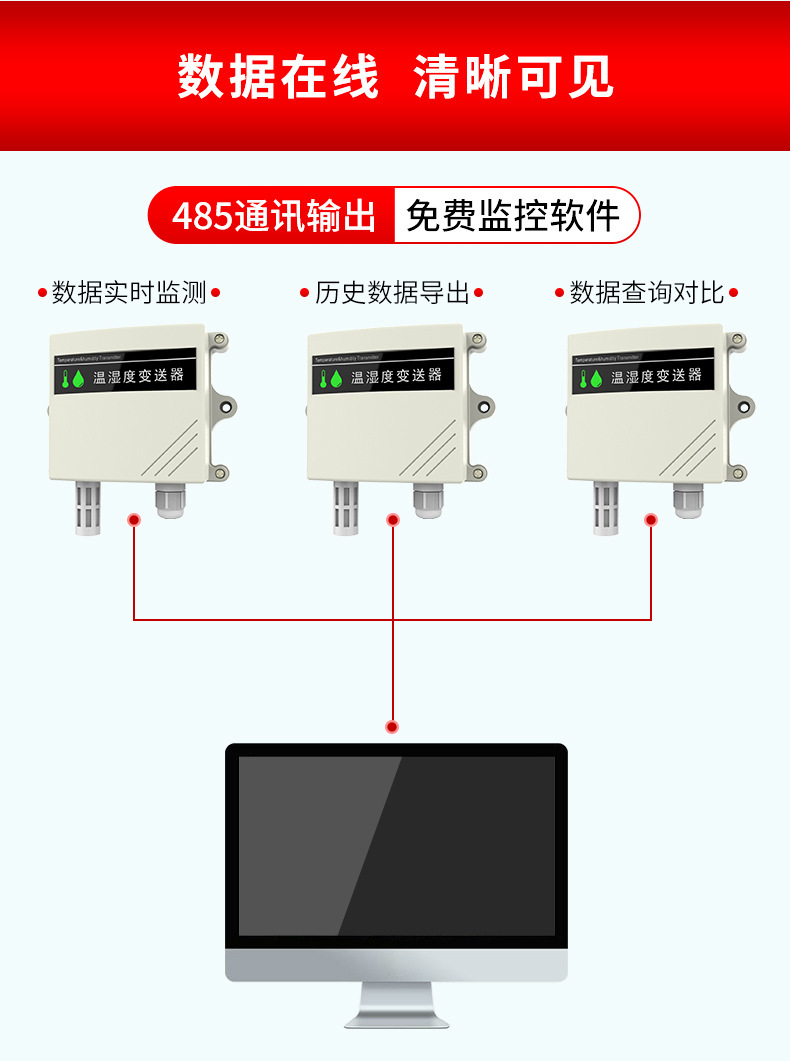

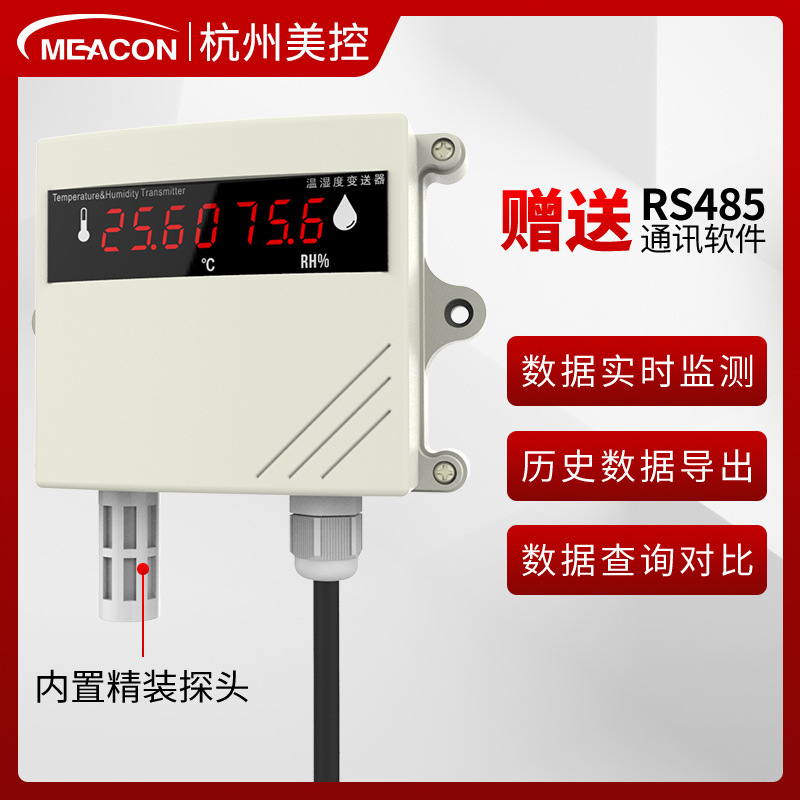

- RS485通讯接口：标配Modbus RTU协议，支持免费上位机监控软件，实现数据实时监测、历史导出与对比分析。
- 多样化探头选择：提供内置、外置塑料壳、金属螺纹、法兰等多种探头类型，适配不同安装场景和工况需求。

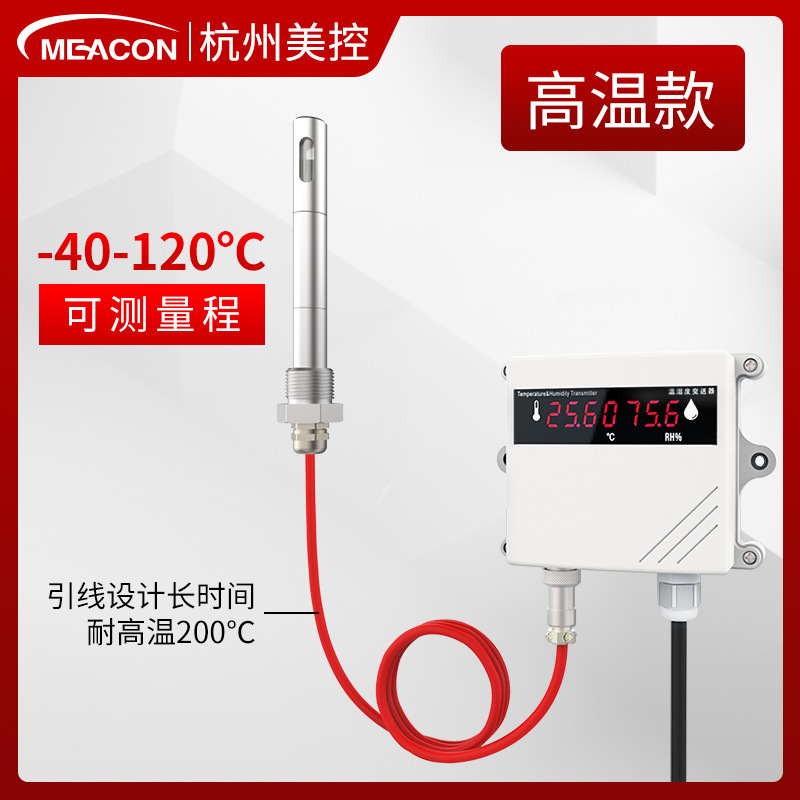

- 宽温区适应能力：标准测温范围-40~120℃，高温定制款可在80~120℃环境下稳定运行（精度±0.5℃）。
- 高可靠性验证：通过EMC抗干扰测试（群脉冲2000V、静电接触4000V、气隙放电8000V）、极限温度老化测试及耐高温引线设计（耐温达200℃）。

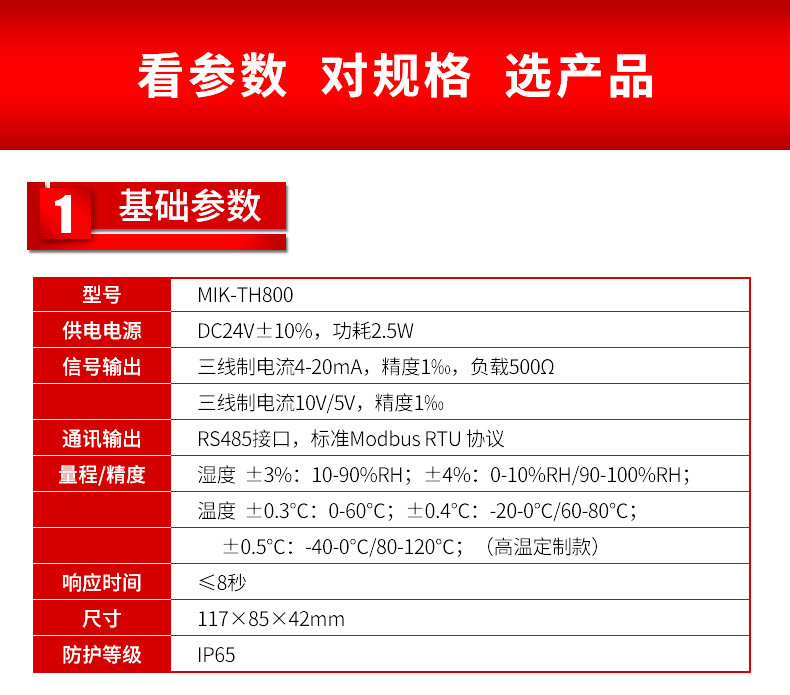

技术参数
基础性能参数
| 项目 |
参数 |
| 型号 |
MIK-TH800 |
| 供电电源 |
DC24V ±10%，功耗2.5W（标配电源线1m，可定制1~10m） |
| 信号输出 |
三线制电流：4~20mA，精度1‰，负载≤500Ω
三线制电压：0~10V / 0~5V，精度1‰ |
| 变送输出选项 |
00：无输出；01：2路变送输出 |
| 通讯输出 |
D0：无通讯；D1：RS485接口，支持Modbus RTU协议 |
| 量程与精度 |
温度：
±0.3℃ @ 0~60℃
±0.4℃ @ -20~0℃ / 60~80℃
±0.5℃ @ -40~0℃ / 80~120℃（高温定制款）
湿度：
±3%RH @ 10~90%RH
±4%RH @ 0~10%RH / 90~100%RH |
| 响应时间 |
≤8秒 |
| 防护等级 |
IP65 |
| 外形尺寸 |
117 × 85 × 42 mm |
| 工作温度范围 |
-40℃ ~ +120℃（依据探头类型可扩展） |
| 引线耐温 |
最高可达200℃（可定制高温型引线） |

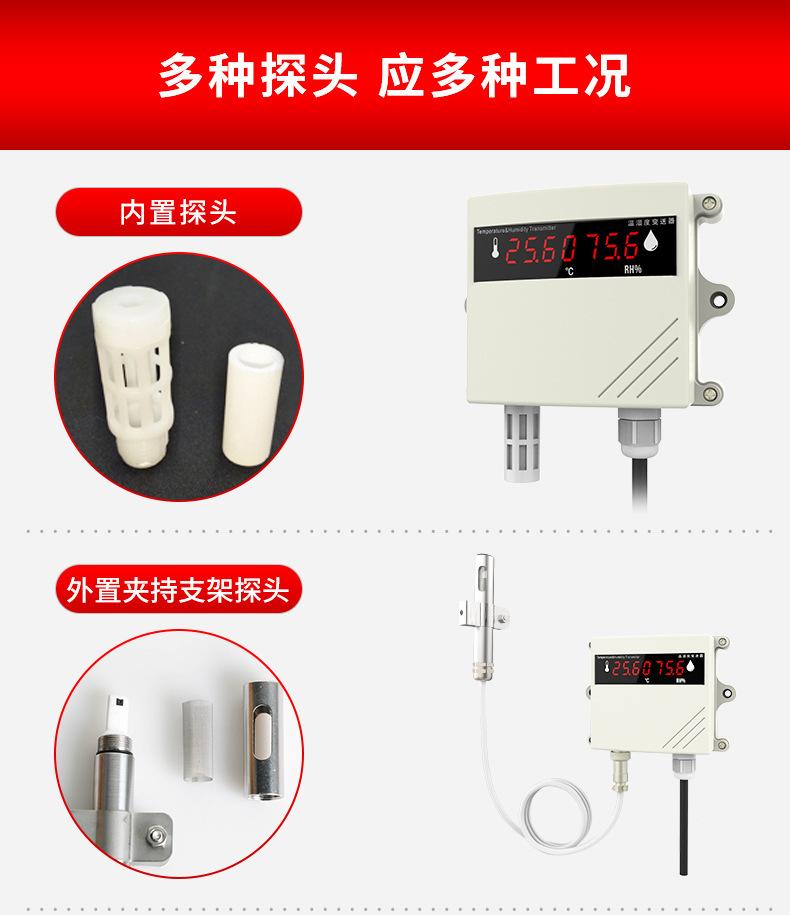

探头类型配置表
| 型号后缀 |
传感器类型 |
描述 |
| ST1 |
内置探头 |
设备本体集成传感单元 |
| ST2 |
外置塑料圆壳探头 |
适用于一般室内环境 |
| ST3 |
外置塑料方壳探头 |
结构紧凑，便于布线 |
| ST4 |
外置L型支架金属探头 |
带延杆，适合壁挂或夹持安装 |

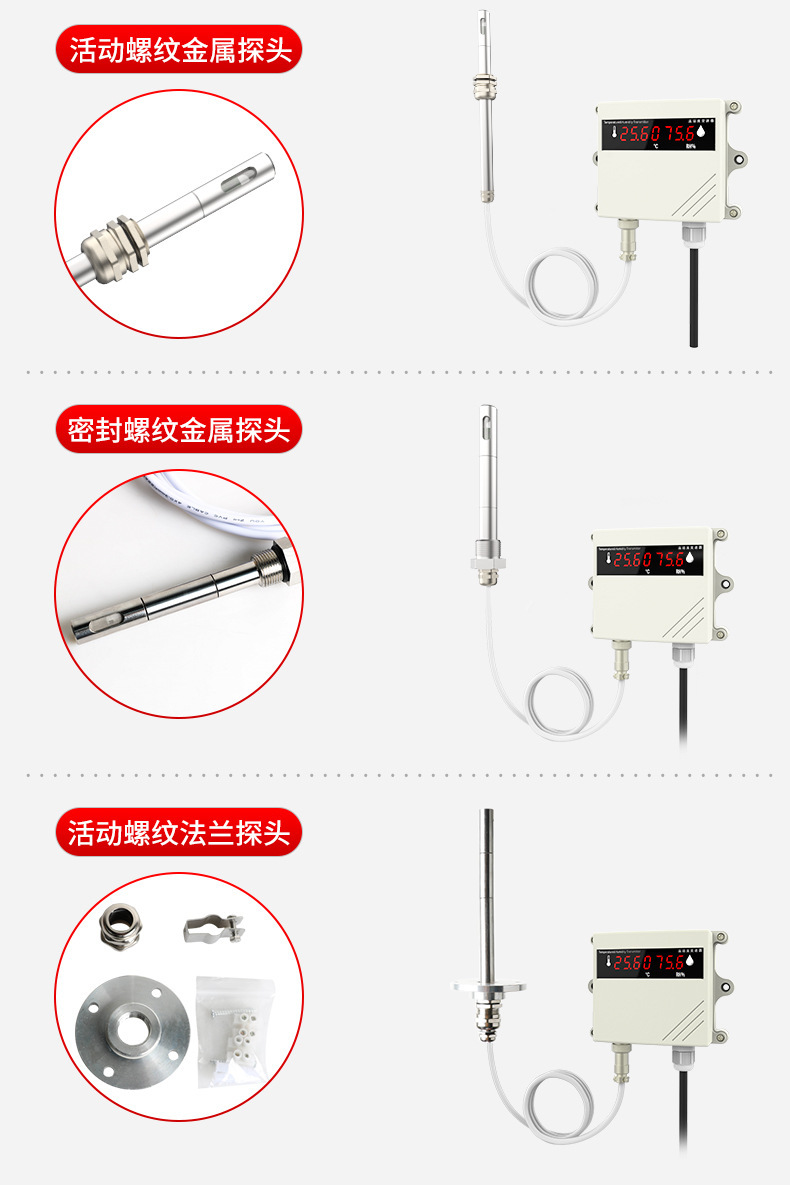

| ST5 |
活动螺纹金属探头 |
支持旋转调节，带延长杆 |
| ST6 |
密封螺纹金属探头 |
全密封结构，防泄漏设计 |
| —— |
活动螺纹法兰探头 |
可选配，用于管道或设备法兰连接 |

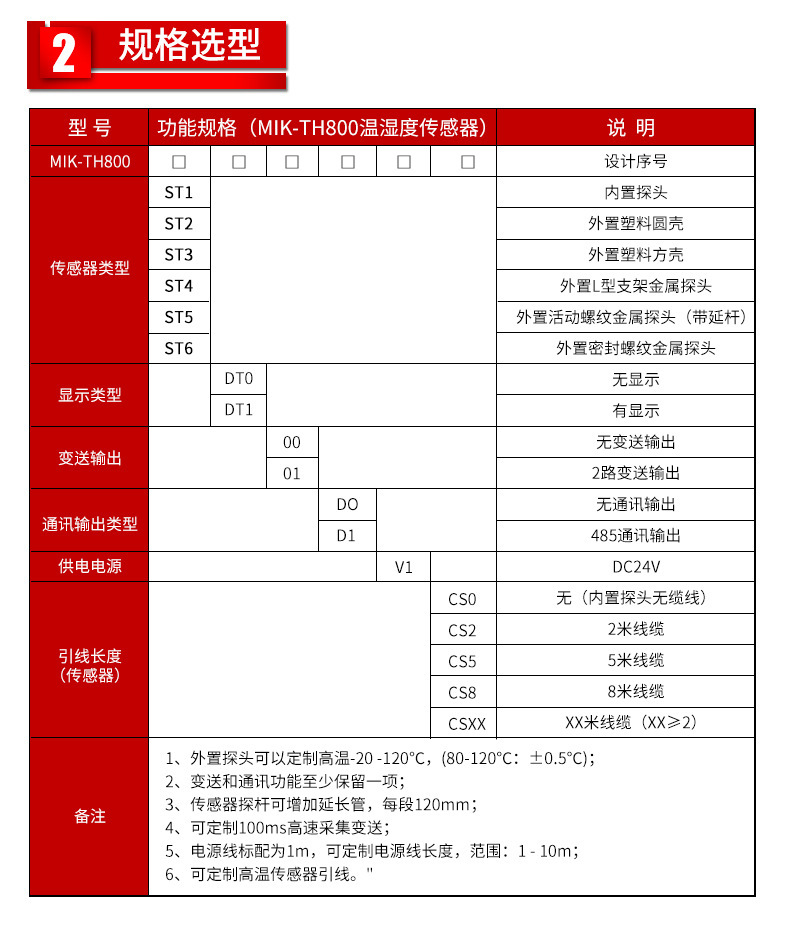

显示与功能配置
| 功能类别 |
选项代码 |
说明 |
| 显示类型 |
DTO |
无显示 |
|
DT1 |
带LCD显示屏，现场直观读数 |
| 变送输出 |
00 |
无变送输出 |
|
01 |
支持两路独立变送输出 |
| 通讯输出 |
D0 |
无通讯功能 |
|
D1 |
RS485通信，支持远程组网 |
| 供电电源 |
V1 |
DC24V |
| 引线长度（传感器） |
CS0 |
无缆线（仅限内置探头） |
|
CS2 |
2米线缆 |
|
CS5 |
5米线缆 |
|
CS8 |
8米线缆 |
|
CSXX |
XX米线缆（XX≥2，支持定制） |
备注：
- 外置探头支持高温定制：-20~120℃，其中80~120℃区间测量精度为±0.5℃；
- 必须保留至少一项功能：变送输出或通讯输出；
- 传感器探杆可增加延长管，每段长度为120mm；
- 支持100ms高速采集变送定制；
- 支持定制高温型传感器引线（耐温200℃）。

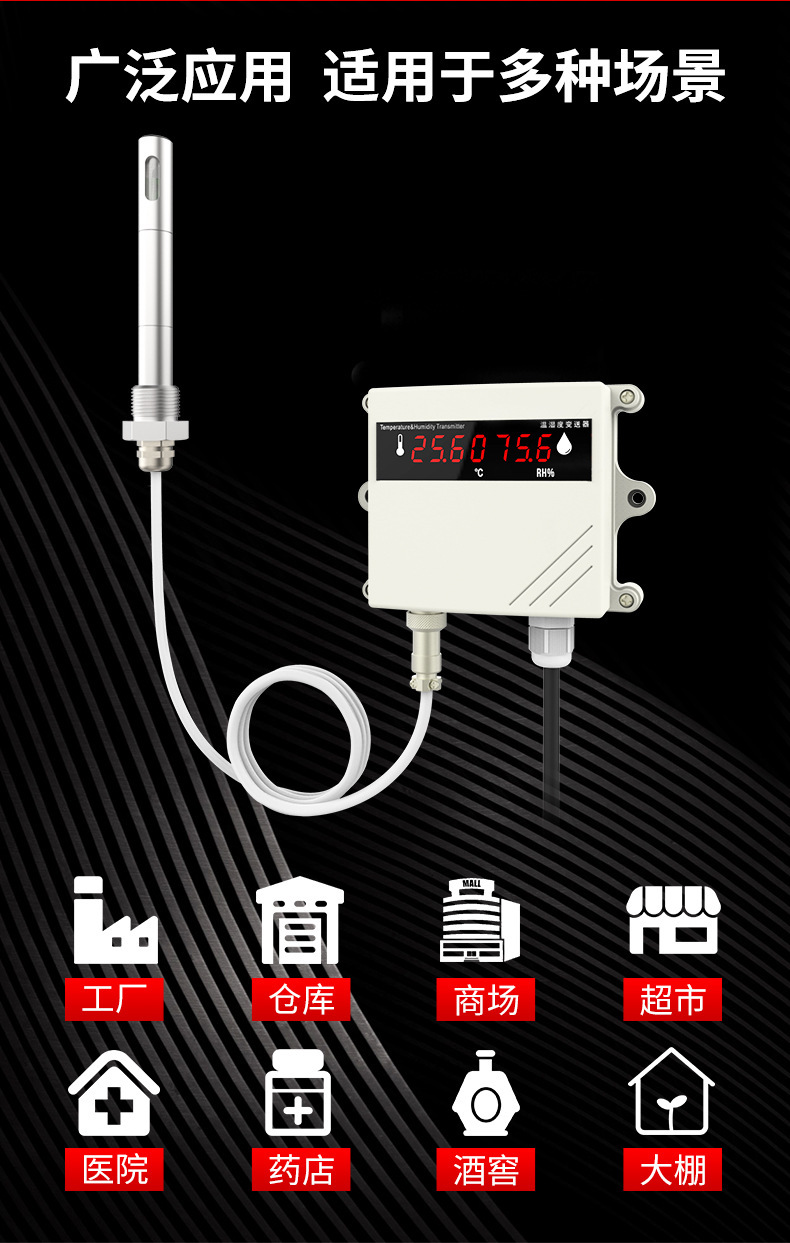

应用行业
美控MIK-TH800温湿度变送器广泛应用于以下领域：
- 工业制造：工厂车间温湿监控、生产环境控制
- 仓储物流：仓库、冷链存储、恒温库房管理
- 商业场所：商场、超市、数据中心环境监测
- 医疗健康：医院、药房、实验室等对环境要求严格的区域
- 食品酿造：酒窖、发酵车间、烟草储藏
- 农业设施：温室大棚、植物培养室、育苗中心
- 能源电力：配电房、变电站、UPS机房温湿调控
安装条件
- 安装方式：
- 壁挂式安装（主体背部预留安装孔）
- L型支架固定（适用于墙面或立柱）
- 活动螺纹/密封螺纹安装（适用于管道穿墙或密闭容器）
- 法兰连接（可选配活动螺纹法兰探头）
- 环境要求：
- 避免阳光直射、强电磁干扰源附近安装
- 安装位置应通风良好，避免水汽凝结影响测量精度
- 探头不得被遮挡或包裹，确保空气自由流通
- 接线要求：
- 使用屏蔽电缆以减少信号干扰
- RS485通讯建议采用双绞线，最长传输距离可达1200米
- 电源线与信号线分开走线，防止串扰
- 接地可靠，推荐单独接地处理，提升抗干扰能力

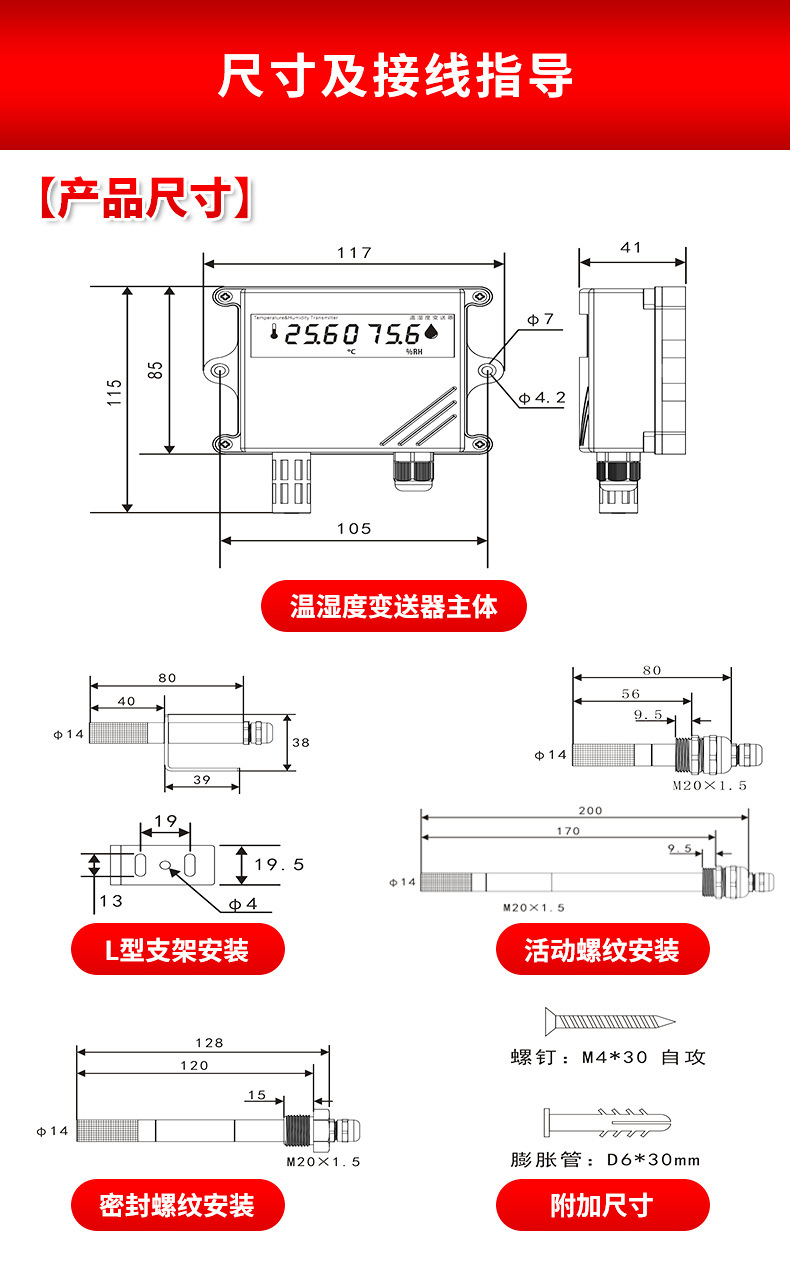

- 机械尺寸参考：
- 主体尺寸：117×85×42mm
- 安装孔距：水平80mm，垂直72mm
- 螺纹接口：M20×1.5（标准螺纹接口，适配多种安装附件）
注意事项
- 功能配置限制：变送输出与通讯输出至少保留一项，不可同时取消；
- 高温使用提醒：当工作温度超过80℃时，请选用高温定制款并确认引线材质是否满足现场要求；
- 探头保护：严禁用手直接触摸传感器敏感区域，避免油污、灰尘污染导致测量偏差；
- 清洁维护：定期检查探头是否积尘，可用软毛刷轻扫，禁止用水冲洗或使用化学溶剂擦拭；
- 通讯调试：首次使用RS485通讯时，请确保设备地址唯一、波特率设置一致，并使用终端电阻匹配网络阻抗；
- 长期存放：若设备长时间未使用，建议存放在干燥、无腐蚀性气体环境中，相对湿度低于60%RH；
- 定制服务：如需高速采集（100ms响应）、特殊引线长度或高温探头，请提前联系厂家进行定制确认。
MEACON 杭州美控 —— 专注工业自动化传感技术，打造精准可靠的环境监测解决方案。
