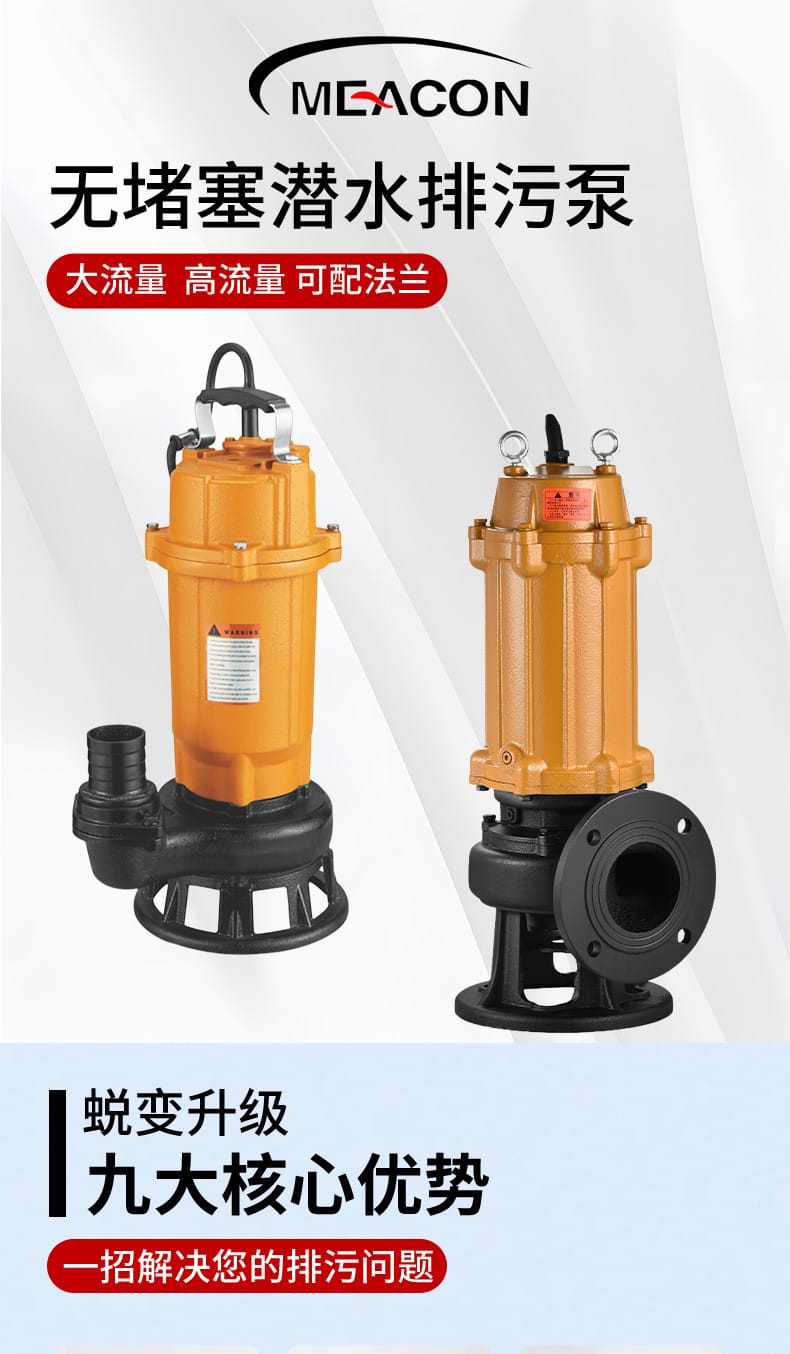

美控无堵塞潜水排污泵产品手册
一、产品概述
品牌：美控（MEACON）
产品名称：无堵塞潜水排污泵
产品定位：大流量高扬程排污解决方案，一招解决生活/工业排污难题
二、核心特点
九大核心优势
| 优势类别 |
具体特点 |
| 强劲动力 |
全铜电机，加粗铜芯线，效率高、动力强、使用寿命长 |
| 大流量排污 |

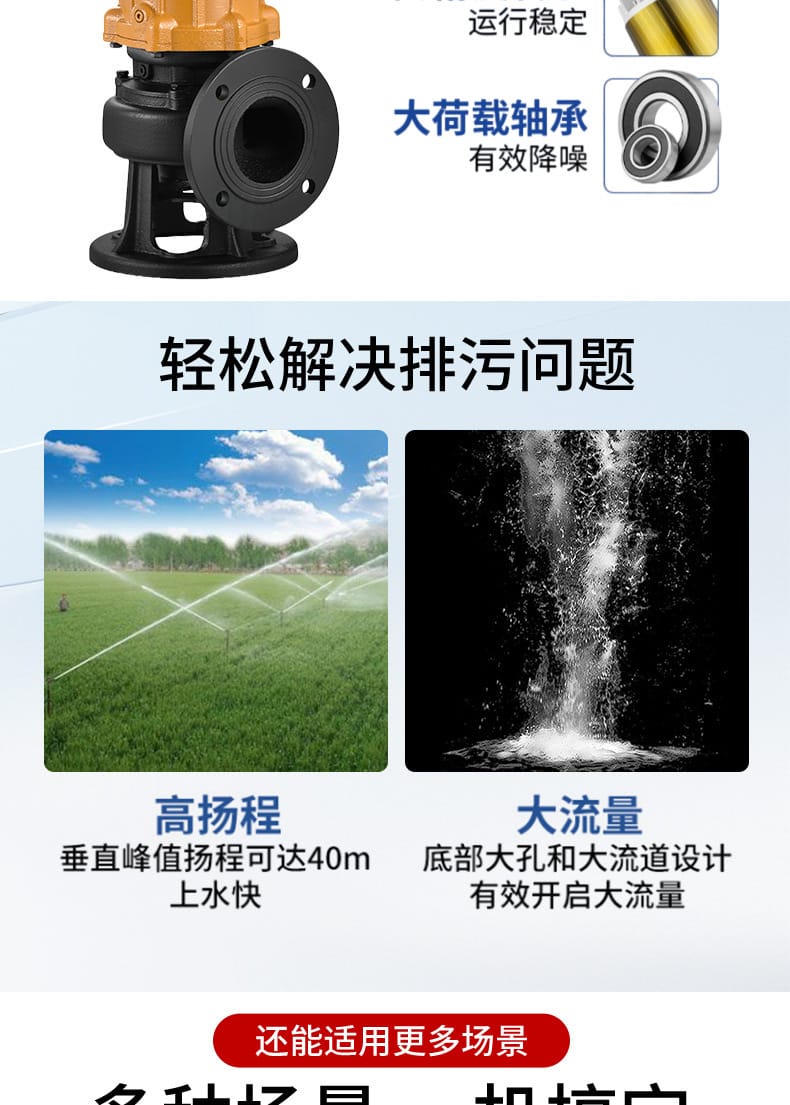

底部大孔和大流道设计，上水快，有效开启大流量 |
| 人性化设计 |
便携吊环，移动方便，安装维护便捷 |
| 省时省力 |
一机多用，多种功率规格可选，适配多场景需求 |
| 防锈材质 |

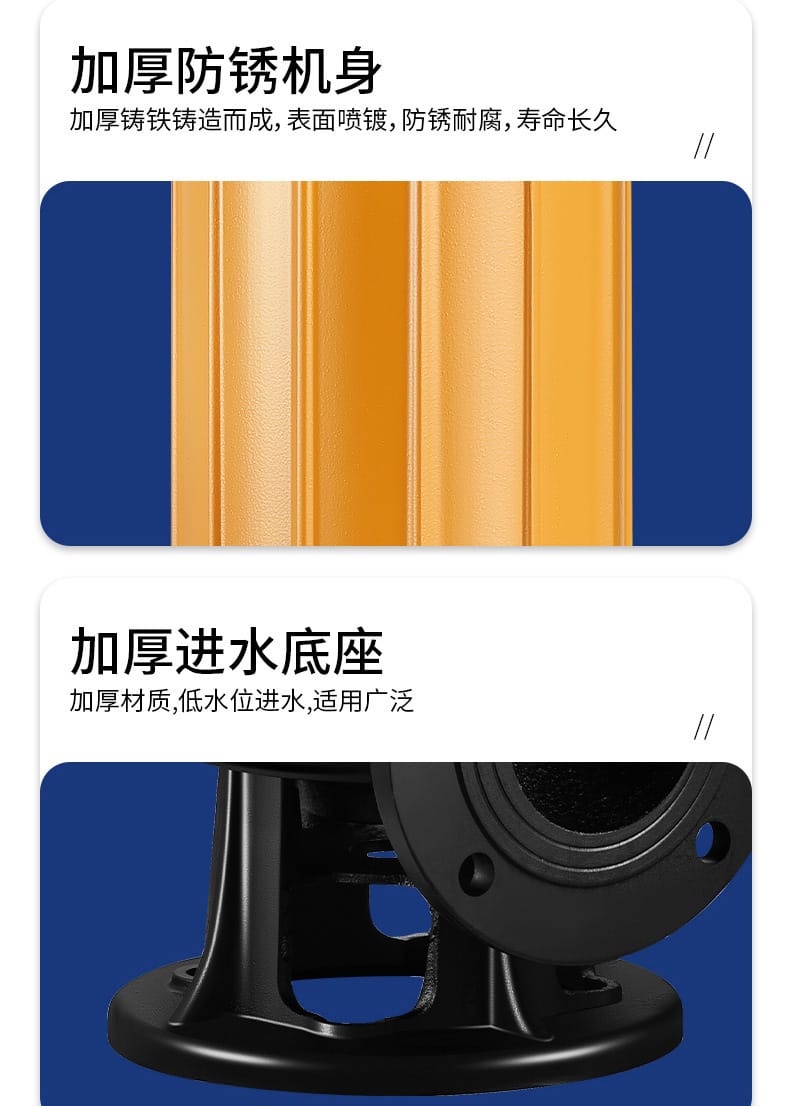

一体式铸铁打造，加厚机身，表面喷镀处理，防锈耐腐 |
| 效能节能 |
全铜机芯高效节能，高精度转子，运行稳定 |

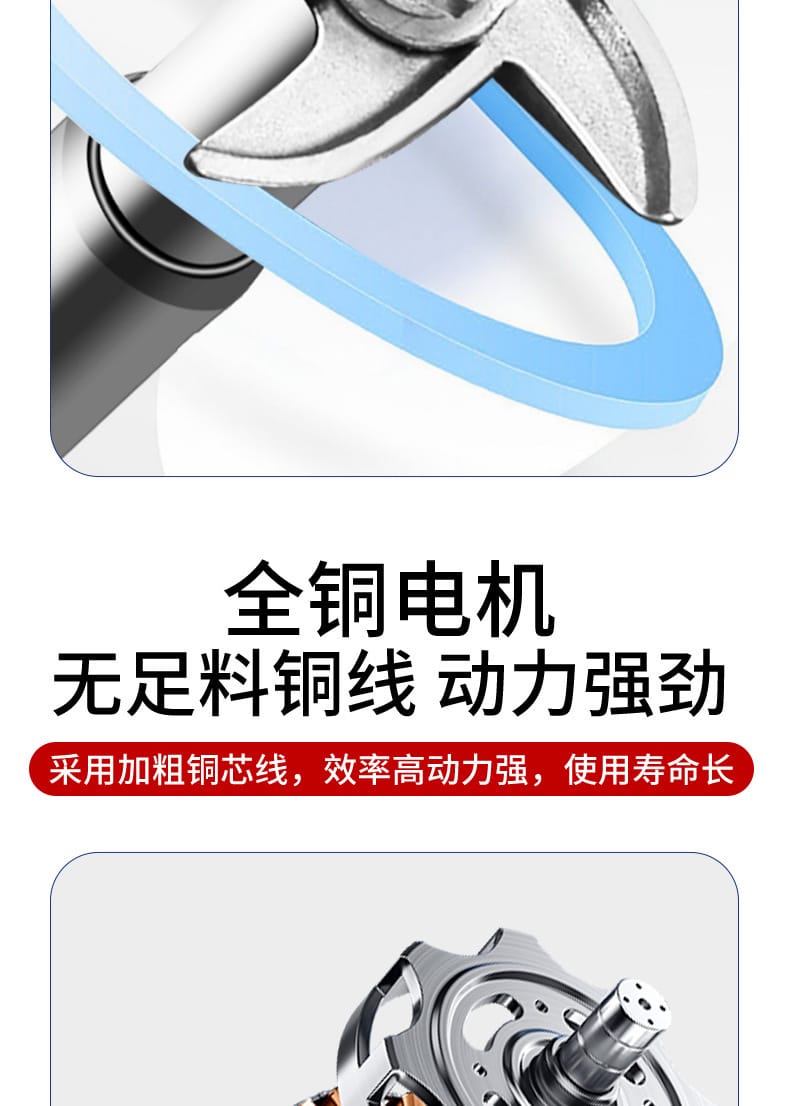

| 全铜电机 |
无足料铜线，动力强劲，温升低 |
| 一机多用 |
可配搅匀刀，无惧泥沙轻松抽排，覆盖范围2-5米 |
| 安全防护 |
大荷载轴承有效降噪，加厚进水底座，安全可靠 |

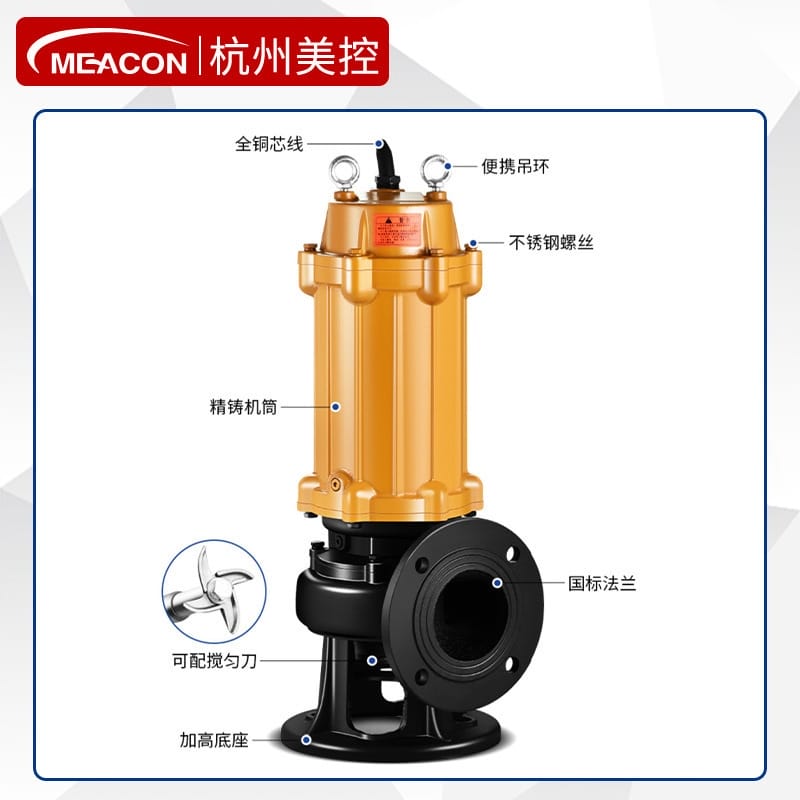

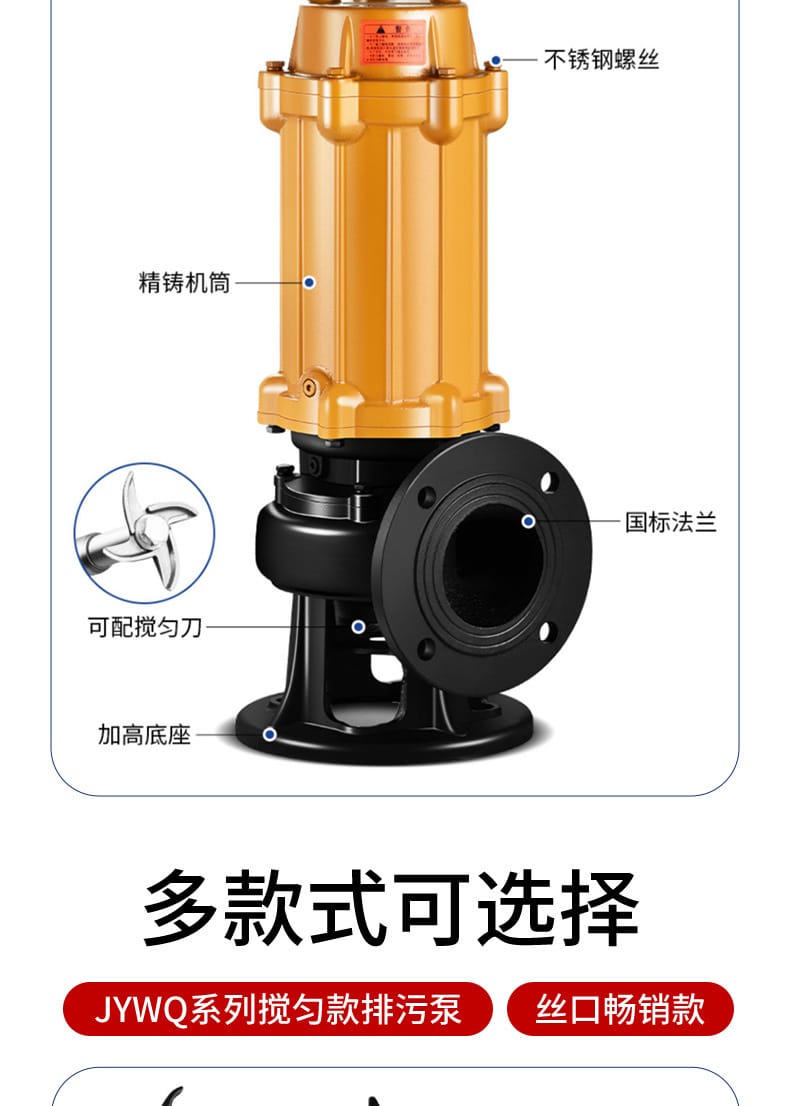

结构特性

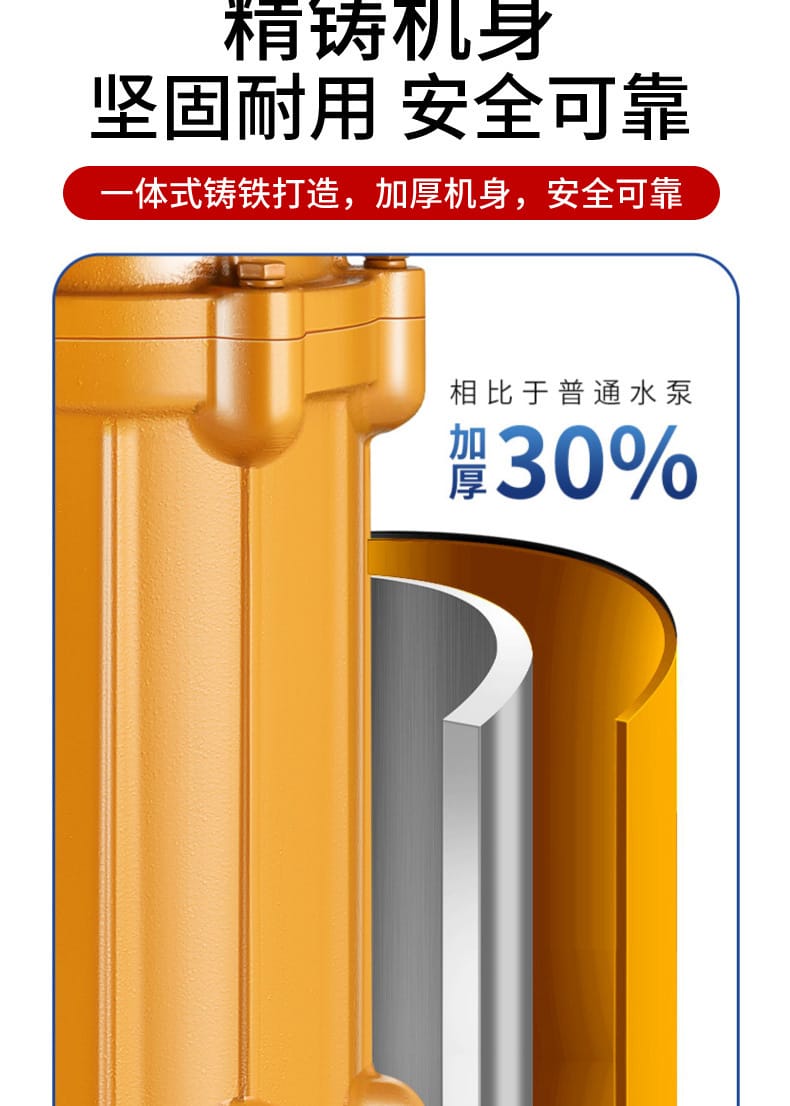

- 精铸机身：一体式铸铁打造，加厚30%，坚固耐用

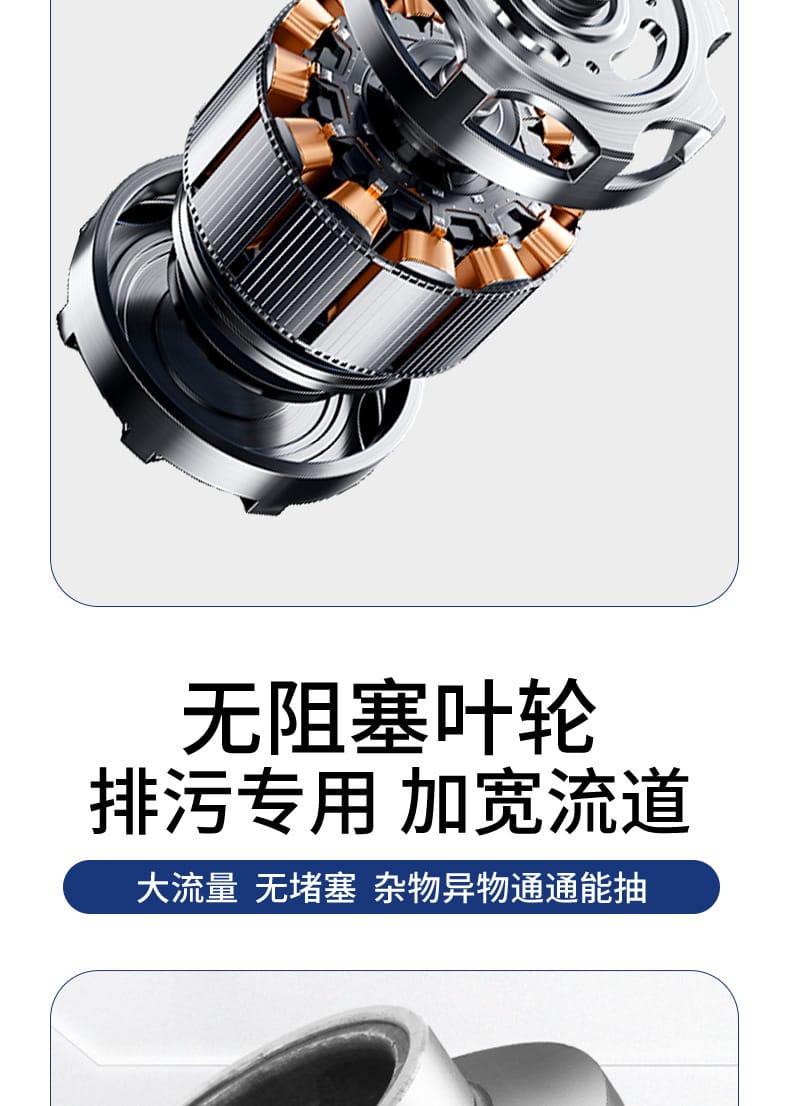

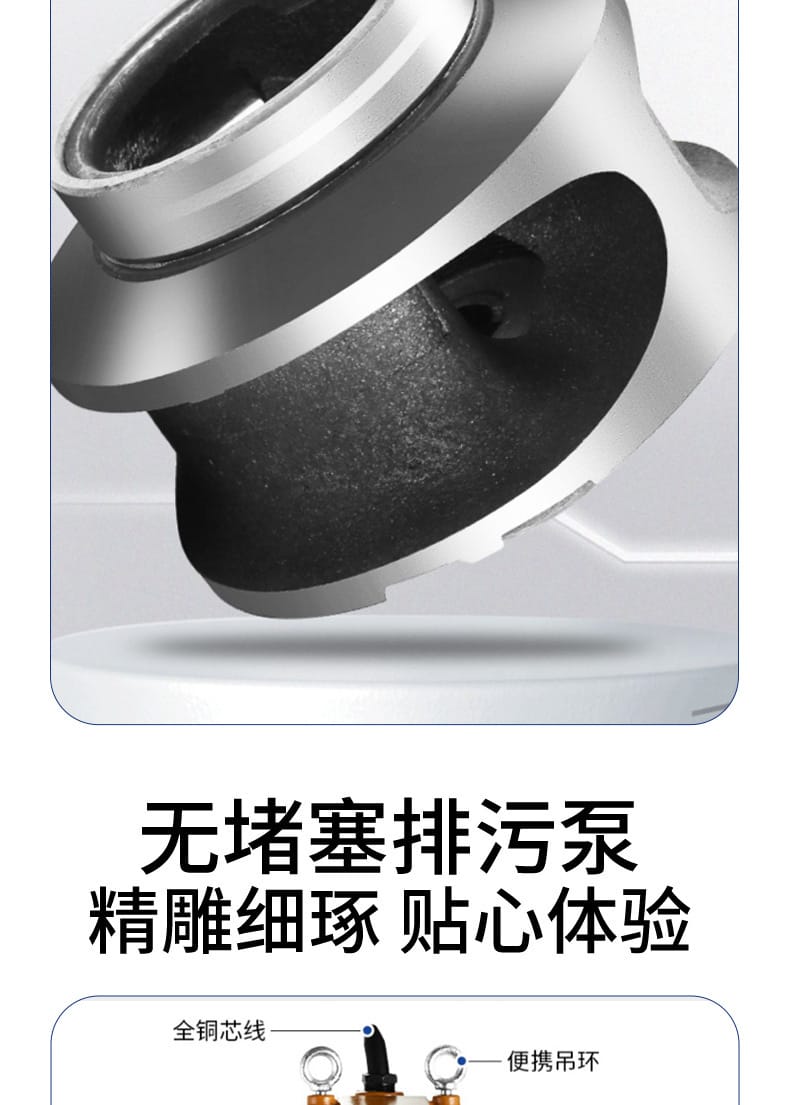

- 无阻塞叶轮：排污专用加宽流道，杂物异物通通能抽

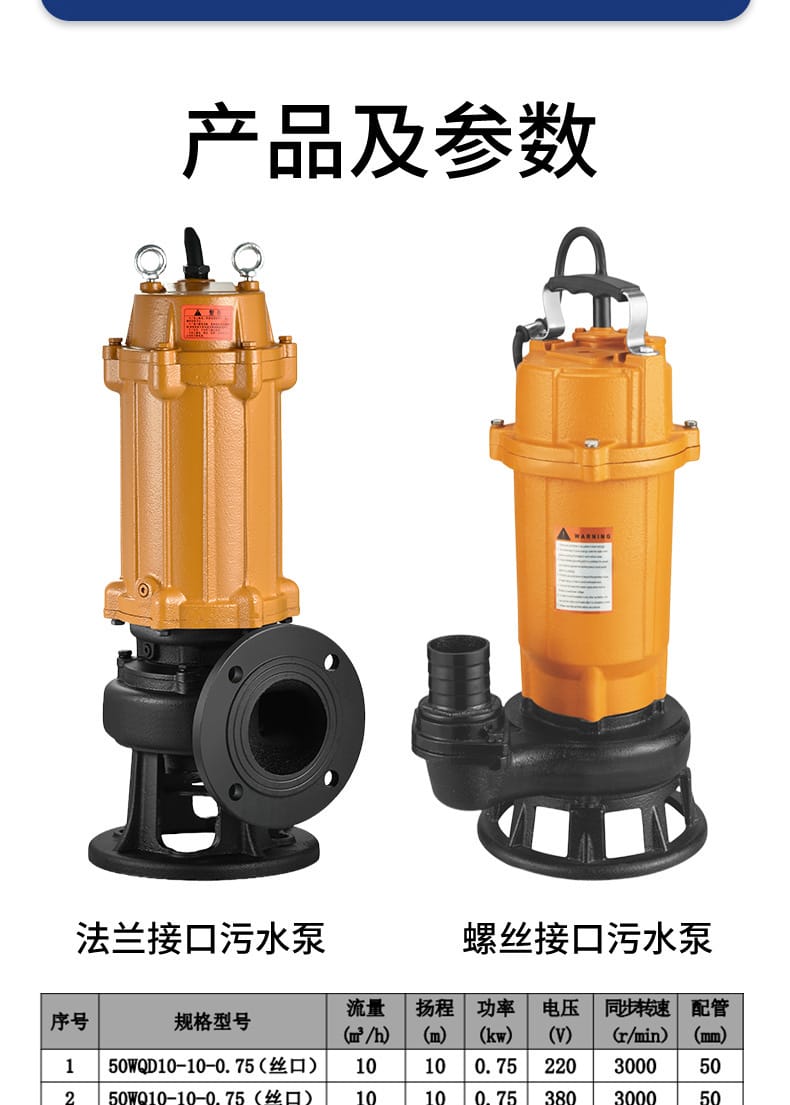

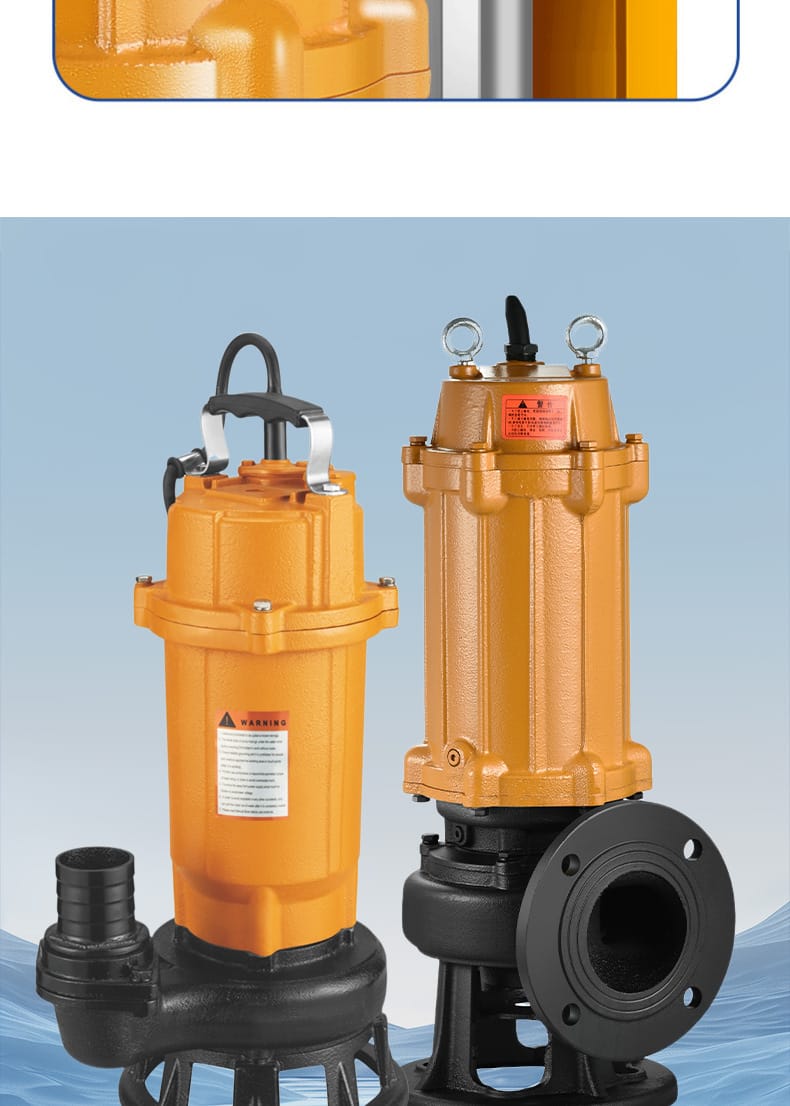

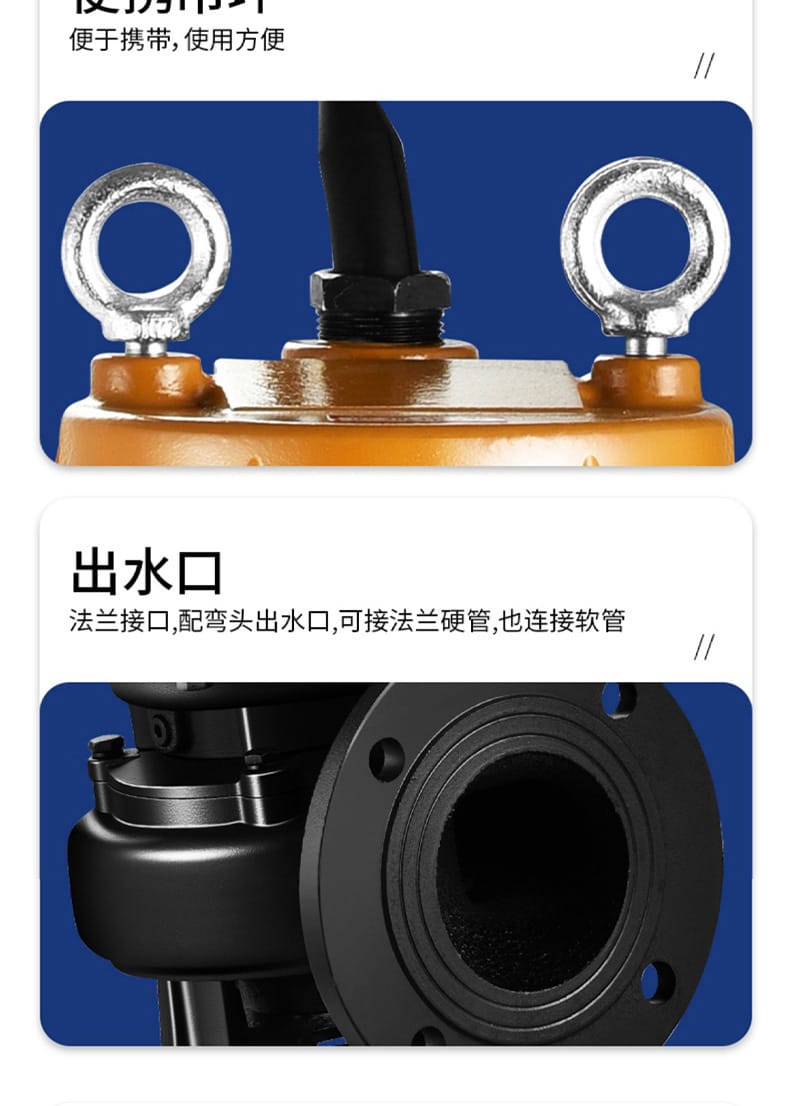

- 双出水方式：国标法兰出水口（适用管道）+ 出水弯头（适用水带）

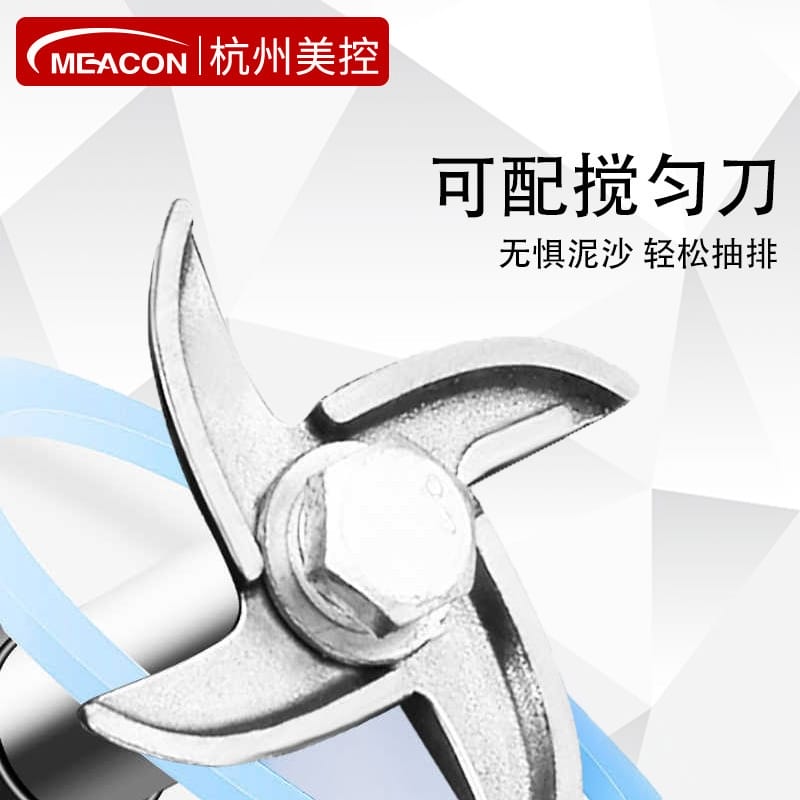

- 搅匀功能：可选配搅匀刀，快速搅起沉底废物
三、技术参数
性能参数范围
| 参数项 |
范围 |
| 流量 |
10 ~ 120 m³/h |
| 扬程 |
7 ~ 40 m |
| 功率 |
0.75 ~ 7.5 kW |
| 电压 |
220V / 380V |
| 同步转速 |
3000 r/min |
| 配管口径 |
50 ~ 150 mm |

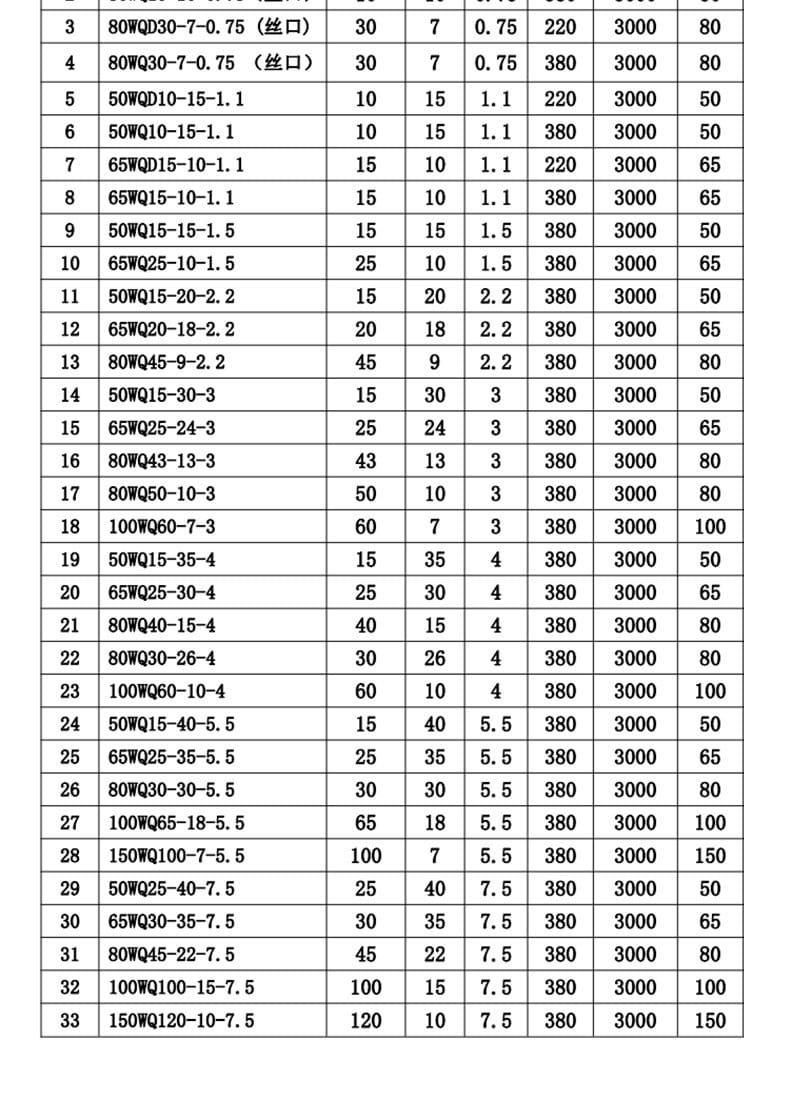

完整型号参数表
丝口接口系列
| 序号 |
规格型号 |
流量(m³/h) |
扬程(m) |
功率(kW) |
电压(V) |
配管(mm) |
| 1 |
50WQD10-10-0.75(丝口) |
10 |
10 |
0.75 |
220 |
50 |
| 2 |
50WQ10-10-0.75(丝口) |
10 |
10 |
0.75 |
380 |
50 |
| 3 |
80WQD30-7-0.75(丝口) |
30 |
7 |
0.75 |
220 |
80 |
| 4 |
80WQ30-7-0.75(丝口) |
30 |
7 |
0.75 |
380 |
80 |
| 5 |
50WQD10-15-1.1 |
10 |
15 |
1.1 |
220 |
50 |
| 6 |
50WQ10-15-1.1 |
10 |
15 |
1.1 |
380 |
50 |
| 7 |
65WQD15-10-1.1 |
15 |
10 |
1.1 |
220 |
65 |
| 8 |
65WQ15-10-1.1 |
15 |
10 |
1.1 |
380 |
65 |
法兰接口系列（380V）
| 序号 |
规格型号 |
流量(m³/h) |
扬程(m) |
功率(kW) |
配管(mm) |
| 9 |
50WQ15-15-1.5 |
15 |
15 |
1.5 |
50 |
| 10 |
65WQ25-10-1.5 |
25 |
10 |
1.5 |
65 |
| 11 |
50WQ15-20-2.2 |
15 |
20 |
2.2 |
50 |
| 12 |
65WQ20-18-2.2 |
20 |
18 |
2.2 |
65 |
| 13 |
80WQ45-9-2.2 |
45 |
9 |
2.2 |
80 |
| 14 |
50WQ15-30-3 |
15 |
30 |
3 |
50 |
| 15 |
65WQ25-24-3 |
25 |
24 |
3 |
65 |
| 16 |
80WQ43-13-3 |
43 |
13 |
3 |
80 |
| 17 |
80WQ50-10-3 |
50 |
10 |
3 |
80 |
| 18 |
100WQ60-7-3 |
60 |
7 |
3 |
100 |
| 19 |
50WQ15-35-4 |
15 |
35 |
4 |
50 |
| 20 |
65WQ25-30-4 |
25 |
30 |
4 |
65 |
| 21 |
80WQ40-15-4 |
40 |
15 |
4 |
80 |
| 22 |
80WQ30-26-4 |
30 |
26 |
4 |
80 |
| 23 |
100WQ60-10-4 |
60 |
10 |
4 |
100 |
| 24 |
50WQ15-40-5.5 |
15 |
40 |
5.5 |
50 |
| 25 |
65WQ25-35-5.5 |
25 |
35 |
5.5 |
65 |
| 26 |
80WQ30-30-5.5 |
30 |
30 |
5.5 |
80 |
| 27 |
100WQ65-18-5.5 |
65 |
18 |
5.5 |
100 |
| 28 |
150WQ100-7-5.5 |
100 |
7 |
5.5 |
150 |
| 29 |
50WQ25-40-7.5 |
25 |
40 |
7.5 |
50 |
| 30 |
65WQ30-35-7.5 |
30 |
35 |
7.5 |
65 |
| 31 |
80WQ45-22-7.5 |
45 |
22 |
7.5 |
80 |
| 32 |
100WQ100-15-7.5 |
100 |
15 |
7.5 |
100 |
| 33 |
150WQ120-10-7.5 |
120 |
10 |
7.5 |
150 |
四、应用行业
主要应用场景
| 应用领域 |
具体场景 |
| 市政工程 |
下水道清理、河道排污、城市防洪排涝 |
| 工业生产 |
工厂锈水排放、工业废水处理、矿井排水 |
| 建筑工程 |
地下室排水、基坑降水、施工场地排污 |
| 农业水利 |
农田灌溉排涝、鱼塘清淤、畜牧养殖排污 |
| 环境保护 |
污水处理厂、化粪池抽粪、泥浆输送 |
介质适应性
- 生活污水、工业废水
- 含泥沙、纤维、颗粒的混合液体
- 粘稠浆料、粪肥、泥浆
五、安装条件
环境要求
| 项目 |
要求 |
| 安装方式 |
立式潜入水中安装 |
| 水位要求 |
进水底座必须浸入水面以下 |
| 介质温度 |
≤40℃ |
| 介质pH值 |
4 ~ 10 |
| 介质密度 |
≤1.2×10³kg/m³ |
出水方式选择
- 法兰硬管连接：选用国标法兰出水口，适用于固定管道系统
- 软管连接：选用出水弯头，适用于移动水带等柔性连接
系列选择
| 系列 |
特点 |
适用场景 |
| JYWQ系列搅匀款 |
带搅匀刀，防泥沙沉淀 |
高浓度污泥、化粪池、沉淀池 |
| 丝口畅销款 |
螺纹连接，安装便捷 |
小型排水、临时抽水、家用场景 |
| 法兰标准款 |
法兰连接，密封可靠 |
工业管道、固定安装、大流量场合 |
六、注意事项
⚠️ 关键警告

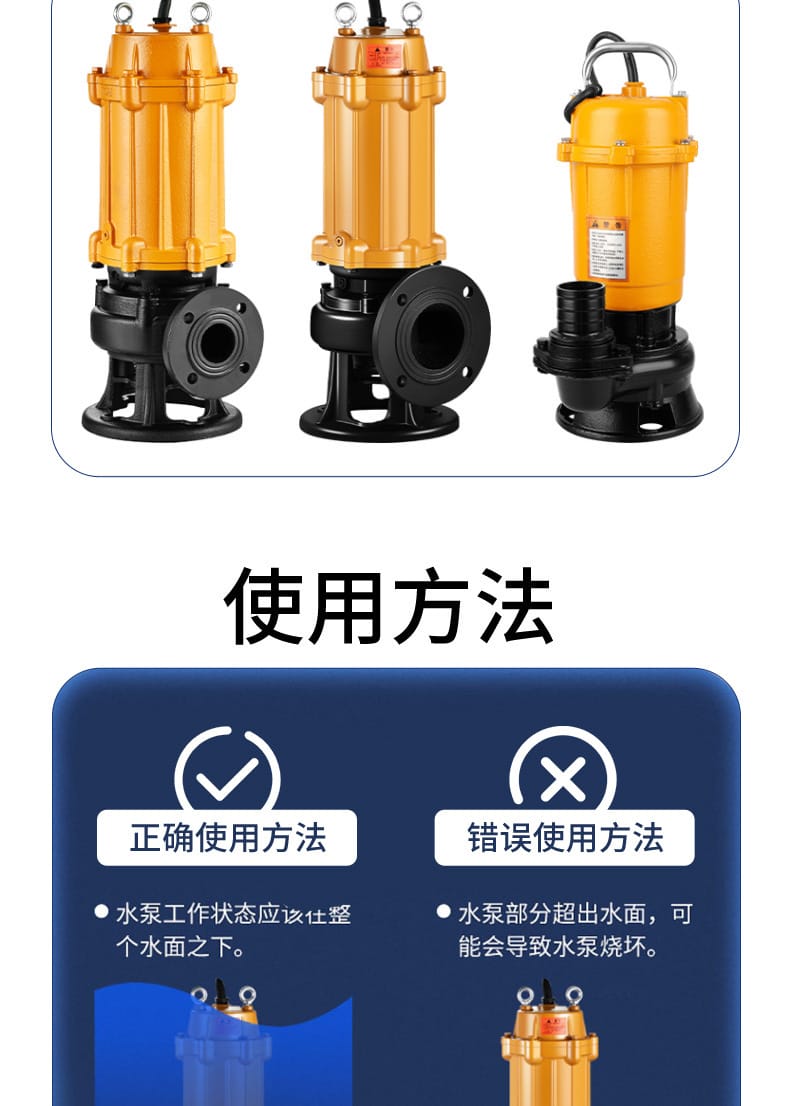

水泵工作状态必须保证整体水泵部分浸入水面以下，不可超出水面之上运行，否则可能导致电机烧坏！
使用规范
| 类别 |
正确做法 |
错误做法 |
| 水位控制 |
保持进水底座始终浸没在水中 |
水泵部分或全部露出水面运行 |
| 启动前检查 |
确认水位达标，检查电缆密封 |
无水干转或低水位运行 |
| 介质限制 |
抽排允许范围内的污水介质 |
抽排强腐蚀性、易燃易爆介质 |
| 运行监控 |
定期检查电流、振动、温升 |
长时间超负荷运行 |
维护保养
- 定期检查：电缆密封状况、叶轮磨损情况、轴承润滑状态
- 清洁保养：停机后清洗泵体，防止杂物缠绕叶轮
- 存储要求：长期停用应吊出水面，存放于干燥通风处
- 搅匀刀维护：定期检查刀片磨损，及时更换确保搅匀效果
安全提示
- 电气接线必须由专业电工操作，确保接地可靠
- 检修时必须切断电源，确认无电后方可作业
- 严禁在易燃易爆环境中使用非防爆型产品
- 吊装时使用专用吊环，禁止拉扯电缆受力
七、产品选型指南
按流量扬程选型
| 需求场景 |
推荐功率 |
典型型号 |
| 小型家用/轻污 |
0.75-1.1kW |
50WQ10-10-0.75、50WQ10-15-1.1 |
| 一般工业排污 |
1.5-3kW |
65WQ25-10-1.5、80WQ45-9-2.2 |
| 大流量排涝 |
3-5.5kW |
100WQ60-7-3、150WQ100-7-5.5 |
| 高扬程输送 |
5.5-7.5kW |
50WQ15-40-5.5、50WQ25-40-7.5 |
| 超大流量 |
7.5kW |
100WQ100-15-7.5、150WQ120-10-7.5 |
本产品执行相关国家标准，质保期内因制造质量问题免费维修更换。
