赛高 (SEKO) JANUS 系列气动双隔膜泵产品手册
1. 产品概述

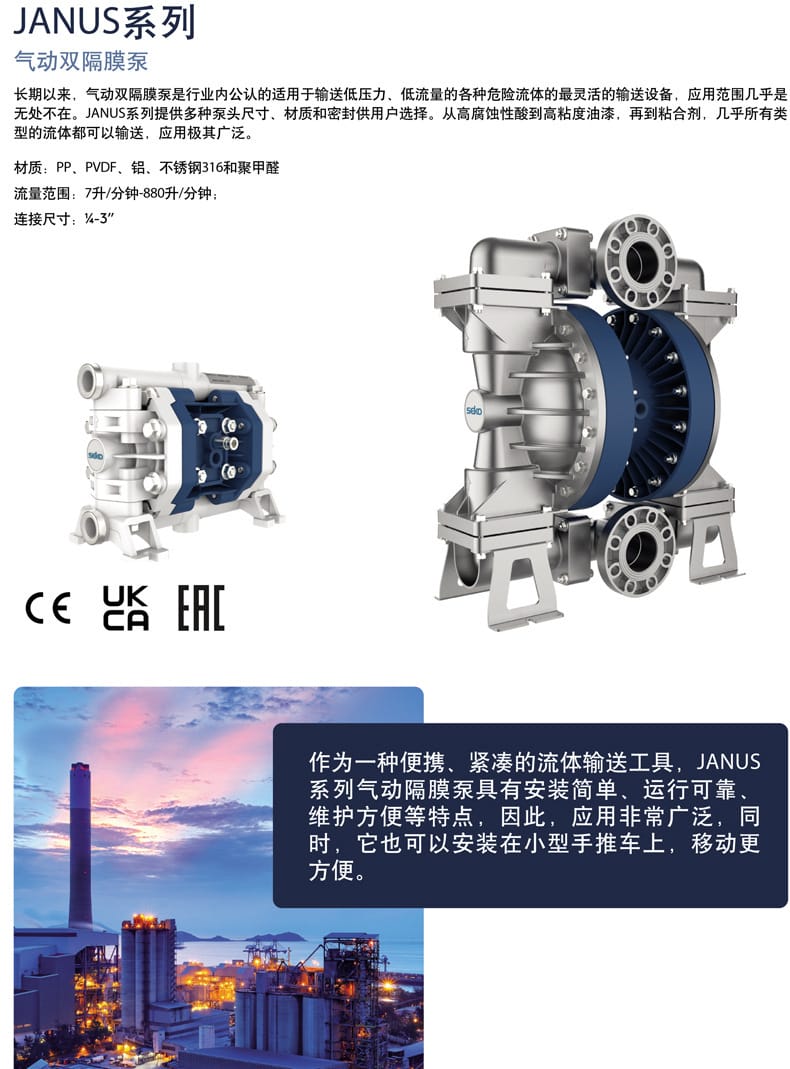

赛高 (SEKO) JANUS 系列气动双隔膜泵是行业内公认的适用于输送低压力、低流量各种危险流体的灵活输送设备。该系列提供多种泵头尺寸、材质和密封选项，从高腐蚀性酸到高粘度油漆、粘合剂，几乎所有类型的流体均可输送。JANUS 系列设计紧凑、便携，安装简单，运行可靠，维护方便，广泛应用于全球 120 多个国家和地区。

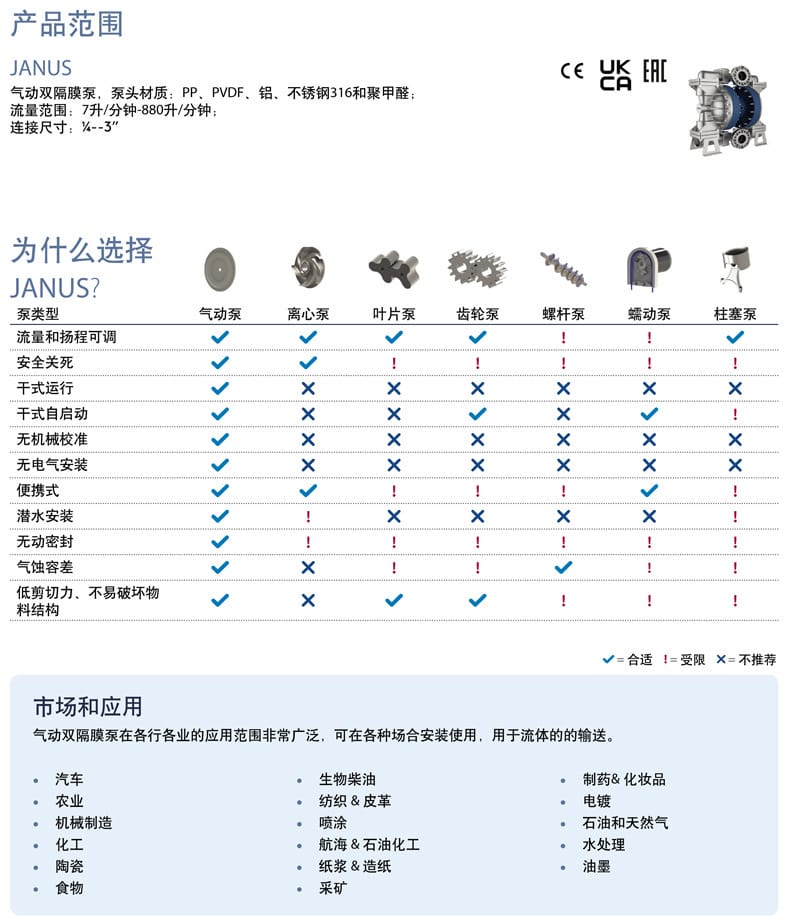

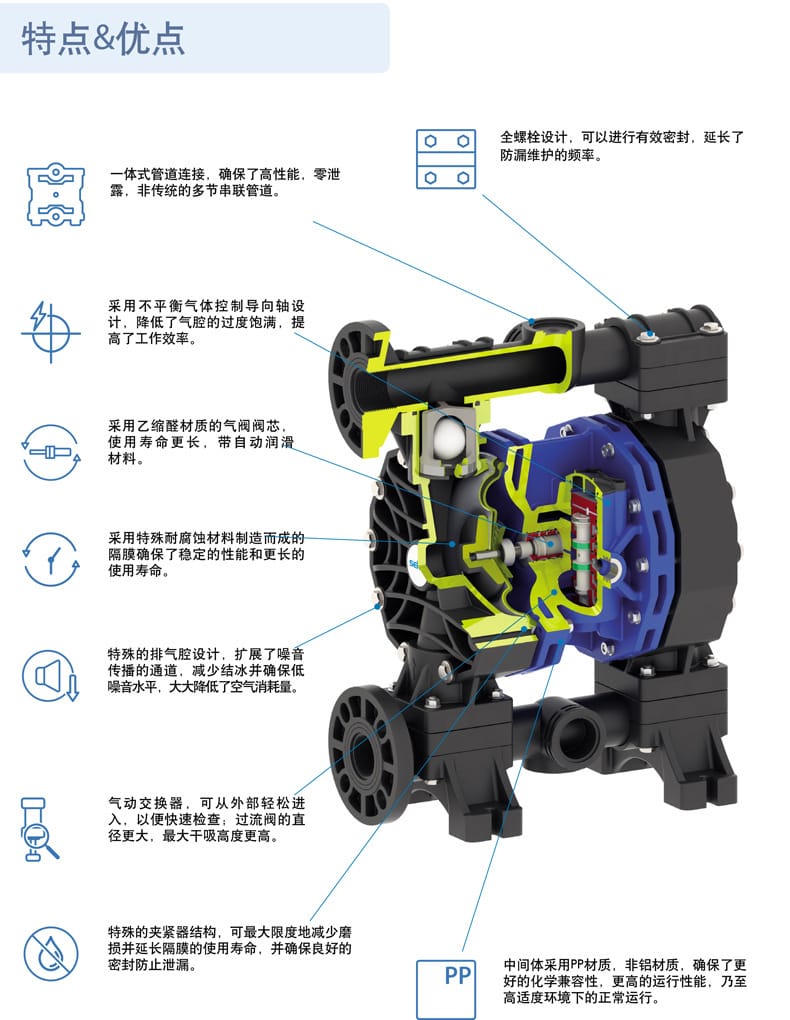

2. 核心特点
- 安全可靠：无机械密封，杜绝泄漏风险；可安全关死，无需泄压阀。
- 运行灵活：流量和扬程可调；支持干式运行和干式自启动。
- 安装便捷：无电气安装要求，便携式设计，可安装在手推车上移动。
- 性能卓越：低剪切力，不易破坏物料结构；气蚀容差高；噪音水平低。
- 耐用设计：全螺栓设计有效密封，延长防漏维护频率；一体式管道连接确保零泄露。
- 高效气路：不平衡气体控制导向轴设计，降低气腔过度饱满，提高工作效率；特殊排气腔设计减少结冰。
- 维护方便：气动交换器可从外部轻松进入，快速检查；过流阀直径大，最大干吸高度高。
3. 技术参数

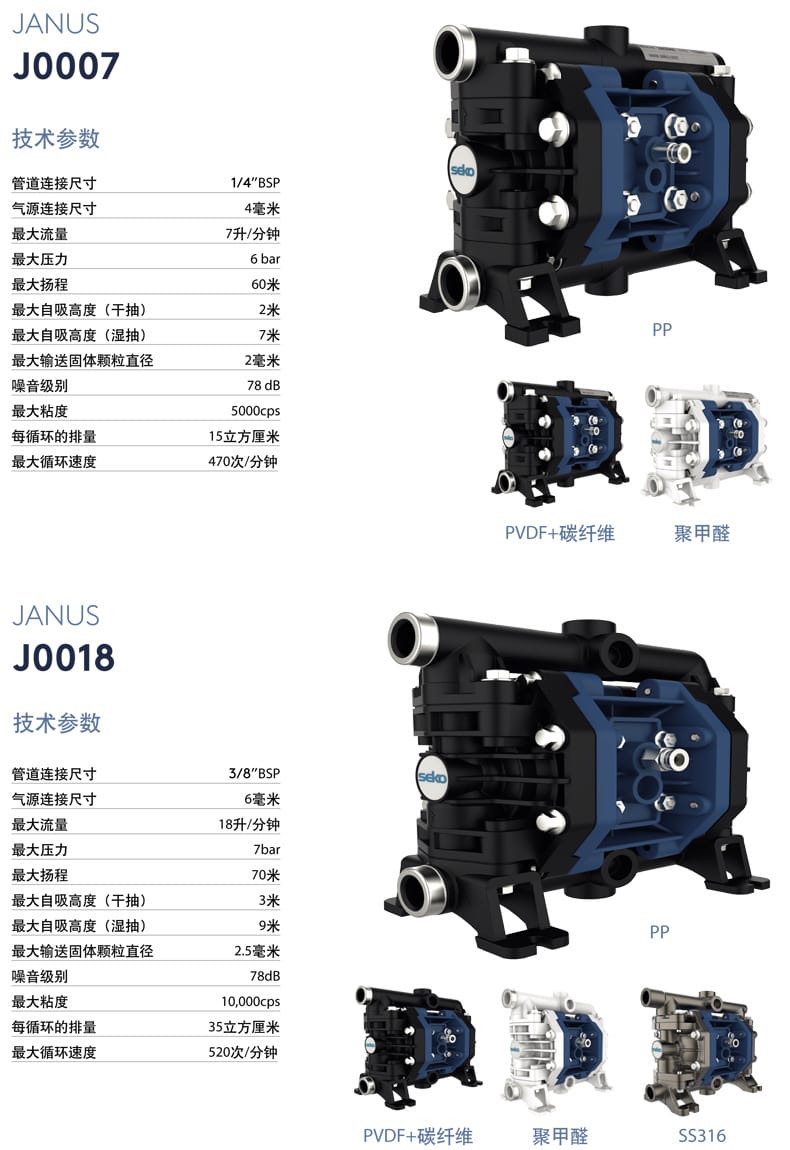

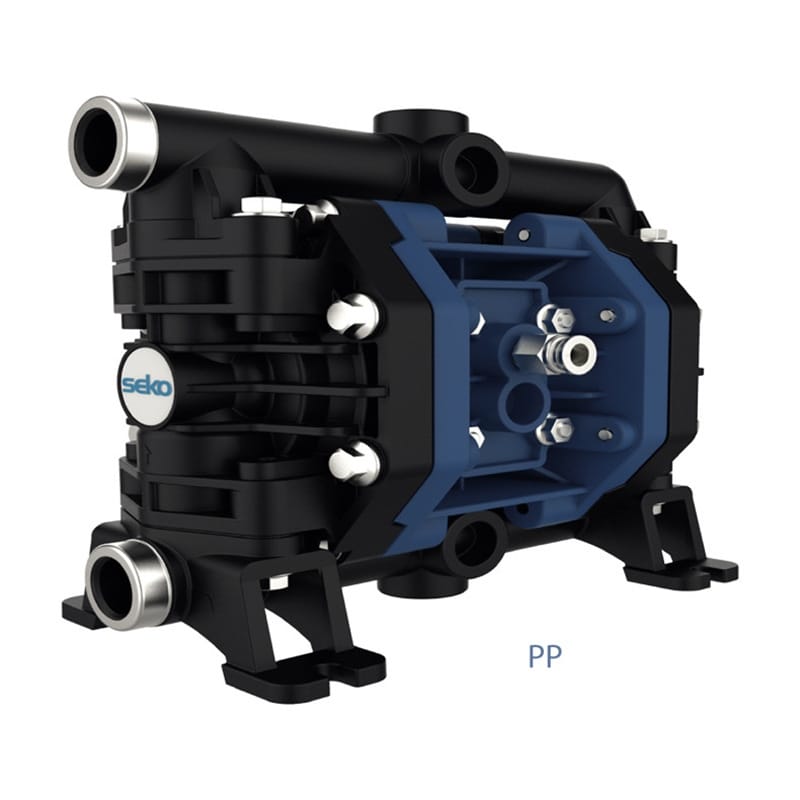

3.1 重点型号 J0018 参数
| 参数项 |
数值/规格 |
| 管道连接尺寸 |
3/8" BSP |
| 气源连接尺寸 |
6 毫米 |
| 最大流量 |
18 升/分钟 |
| 最大压力 |
7 bar |
| 最大扬程 |
70 米 |
| 最大自吸高度 (干抽) |
3 米 |
| 最大自吸高度 (湿抽) |
9 米 |
| 最大输送固体颗粒直径 |
2.5 毫米 |
| 噪音级别 |
78 dB |
| 最大粘度 |
10,000 cps |
| 每循环排量 |
35 立方厘米 |
| 最大循环速度 |
520 次/分钟 |

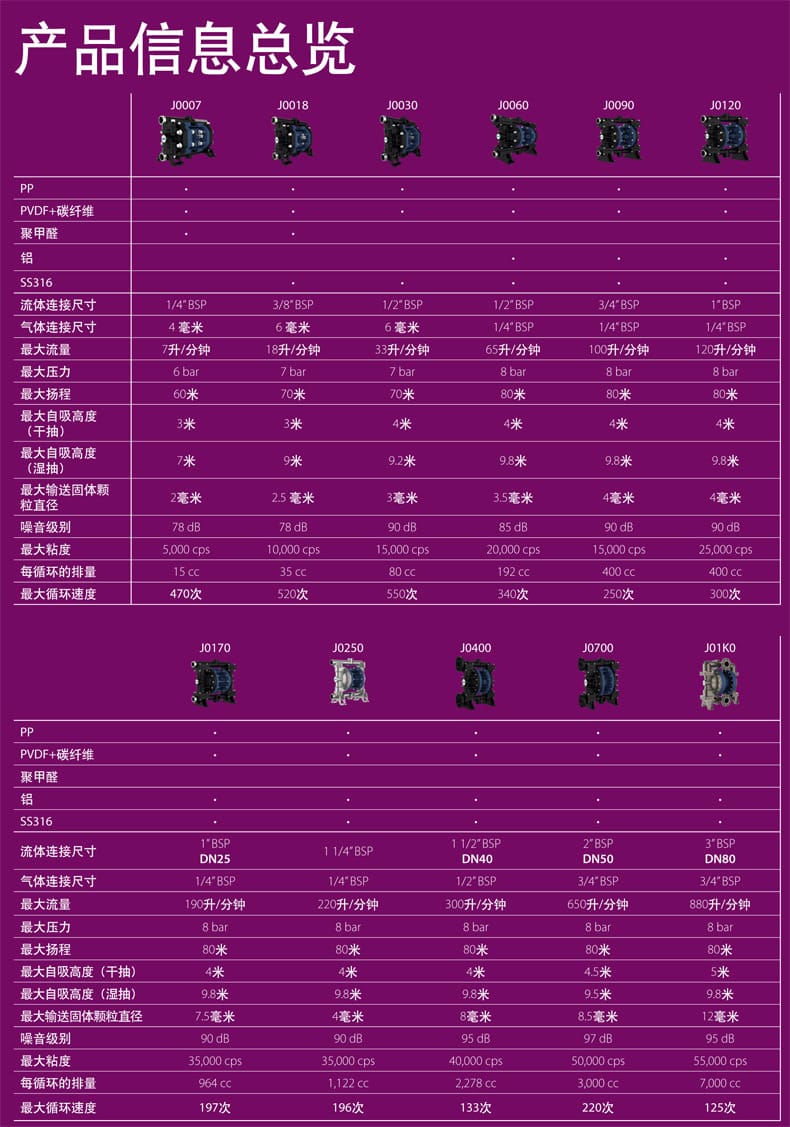

3.2 JANUS 全系列规格概览
| 型号 |
流体连接 |
气体连接 |
最大流量 (L/min) |
最大压力 (bar) |
最大扬程 (m) |
干吸高度 (m) |
湿吸高度 (m) |
固体颗粒 (mm) |
噪音 (dB) |
最大粘度 (cps) |
| J0007 |
1/4" BSP |
4 mm |
7 |
6 |
60 |
2-3 |
7 |
2 |
78 |
5,000 |
| J0018 |
3/8" BSP |
6 mm |
18 |
7 |
70 |
3 |
9 |
2.5 |
78 |
10,000 |
| J0030 |
1/2" BSP |
6 mm |
33 |
7 |
70 |
4 |
9.2 |
3 |
90 |
15,000 |
| J0060 |
1/2" BSP |
1/4" BSP |
65 |
8 |
80 |
4 |
9.8 |
3.5 |
85 |
20,000 |
| J0090 |
3/4" BSP |
1/4" BSP |
100 |
8 |
80 |
4 |
9.8 |
4 |
90 |
15,000 |
| J0120 |
1" BSP |
1/4" BSP |
120 |
8 |
80 |
4 |
9.8 |
4 |
90 |
25,000 |
| J0170 |
1" BSP |
1/4" BSP |
190 |
8 |
80 |
4 |
9.8 |
7.5 |
90 |
35,000 |
| J0250 |
1-1/2" BSP |
1/4" BSP |
220 |
8 |
80 |
4 |
9.8 |
4 |
90 |
35,000 |
| J0400 |
2" BSP |
1/2" BSP |
300 |
8 |
80 |
4 |
9.8 |
8 |
95 |
40,000 |
| J0700 |
3" BSP |
3/4" BSP |
650 |
8 |
80 |
4.5 |
9.5 |
8.5 |
97 |
50,000 |
| J01K0 |
DN80 |
3/4" BSP |
880 |
8 |
80 |
5 |
9.8 |
12 |
95 |
55,000 |

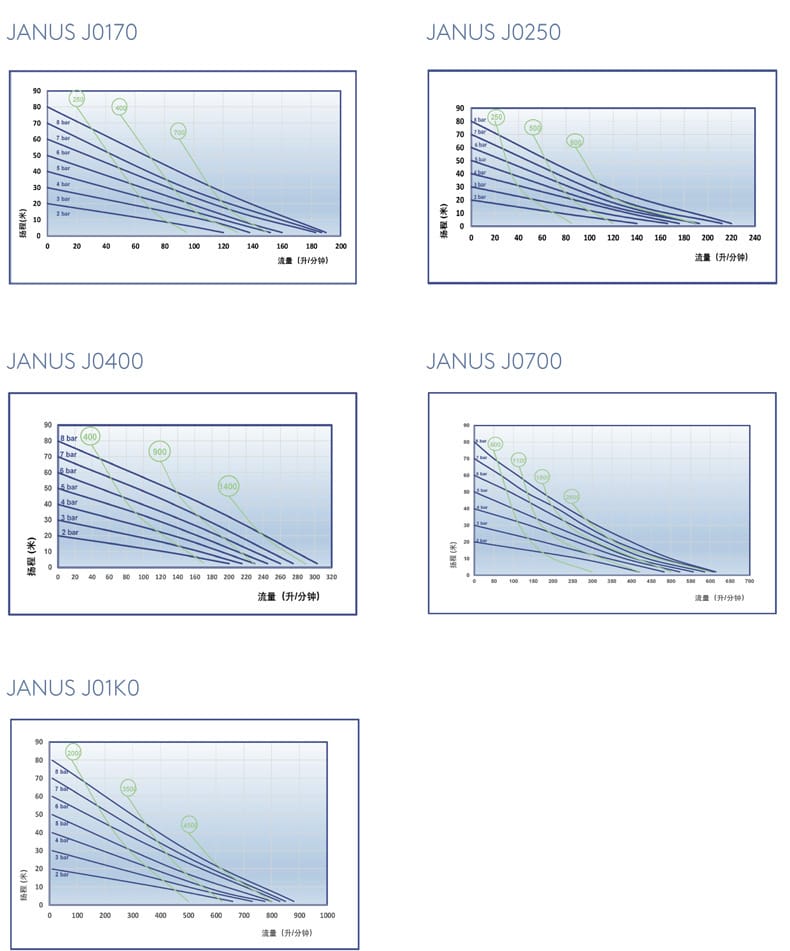

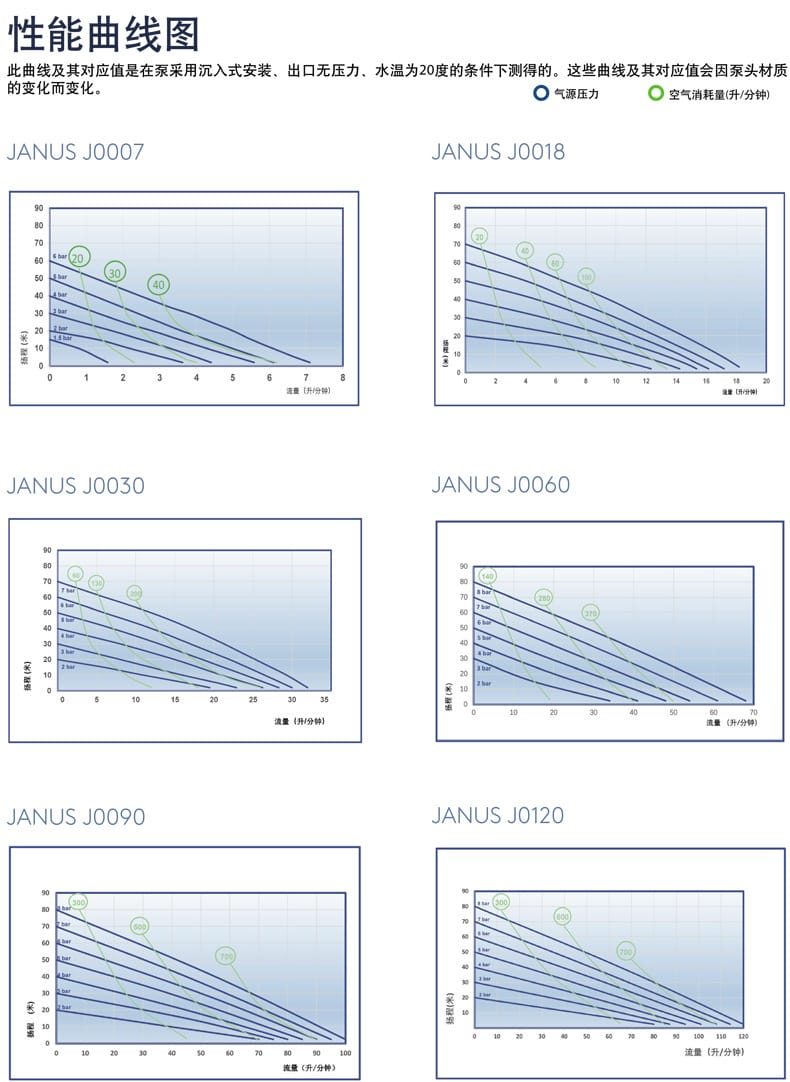

> 注：性能曲线值是在泵采用沉入式安装、出口无压力、水温为 20 度的条件下测得，具体值会因泵头材质变化而略有不同。

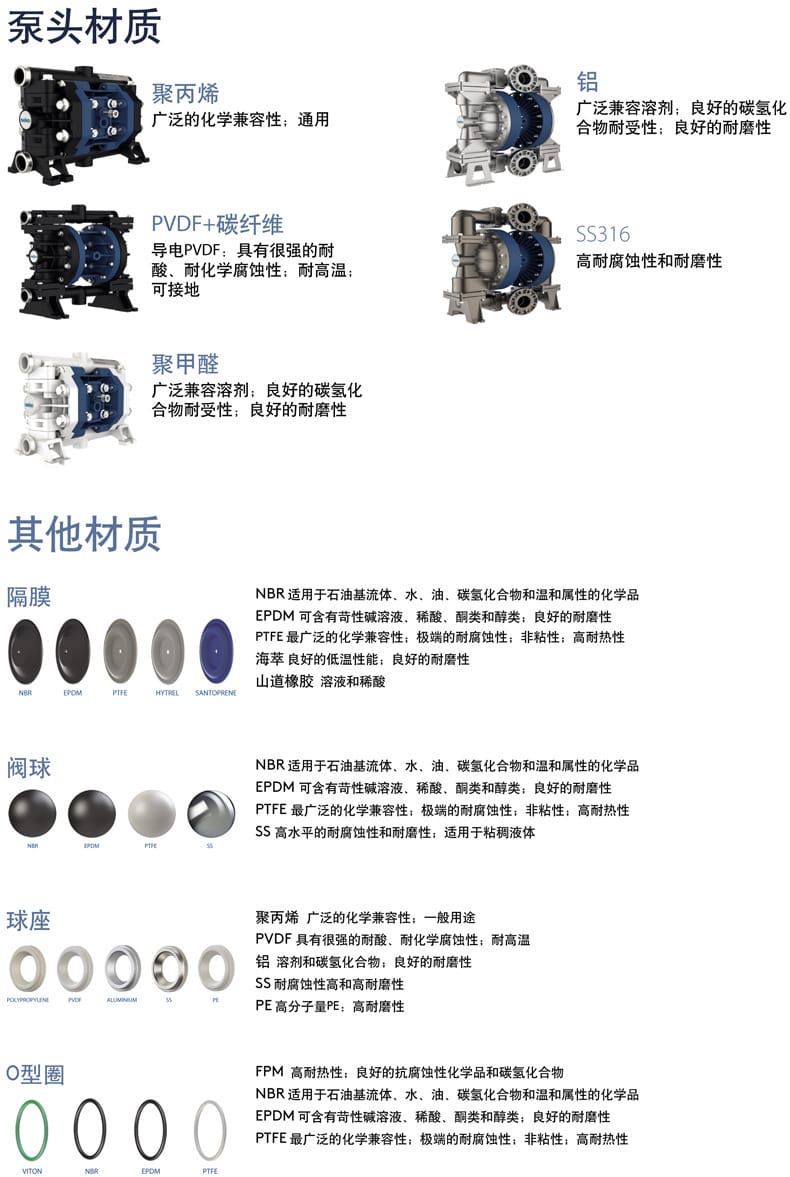

4. 材质兼容性

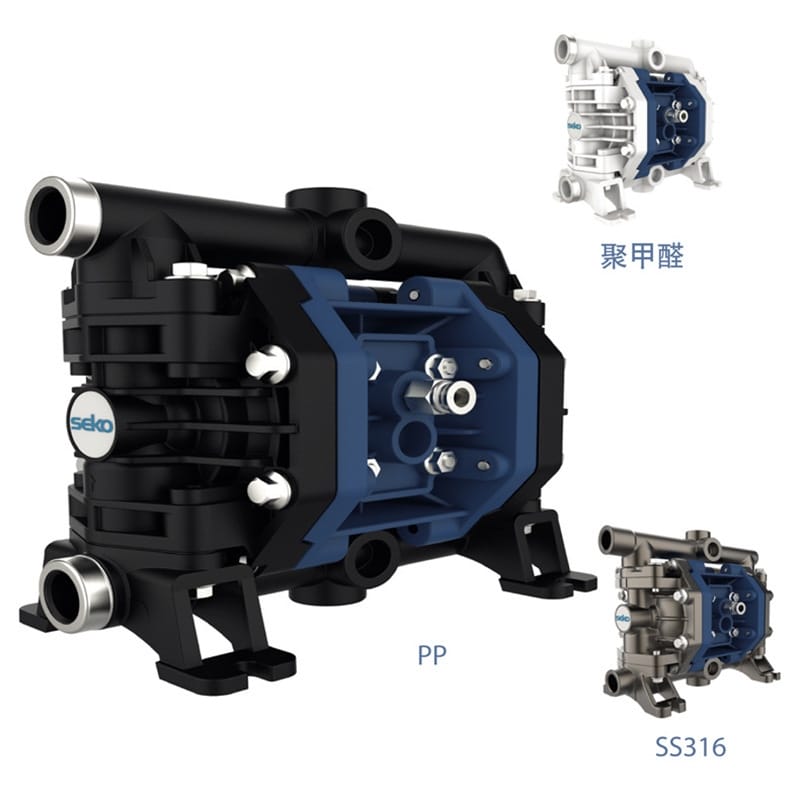

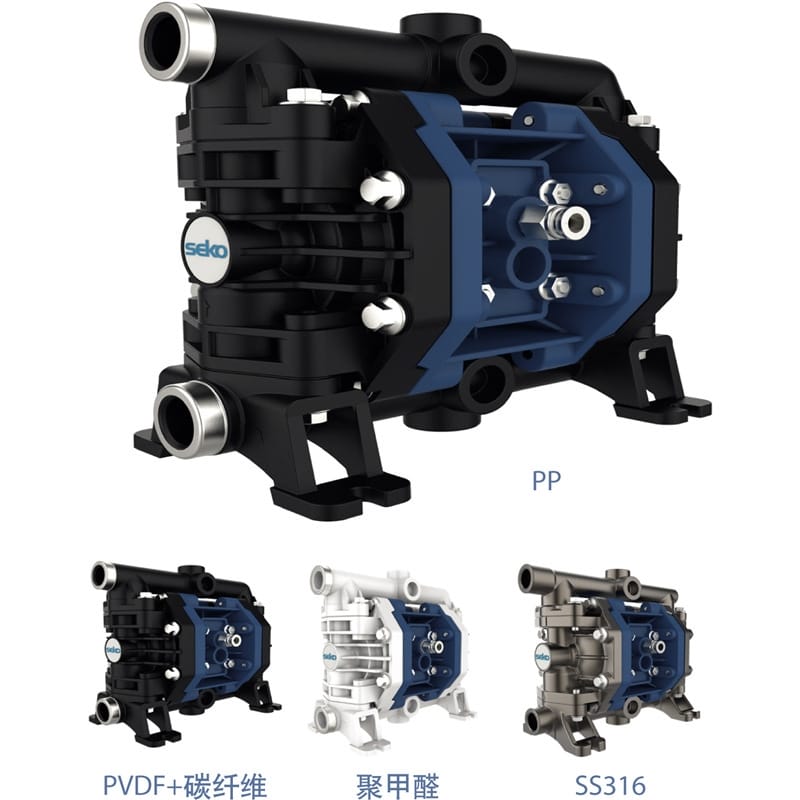

4.1 泵头材质
- PP (聚丙烯)：广泛的化学兼容性，通用型。
- PVDF+ 碳纤维：导电 PVDF，具有很强的耐酸、耐化学腐蚀性，耐高温，可接地。
- 聚甲醛 (POM)：广泛兼容溶剂，良好的碳氢化合物耐受性，良好的耐磨性。
- 铝：适用于溶剂和碳氢化合物，良好的耐磨性。
- SS316 (不锈钢)：高耐腐蚀性和高耐磨性，适用于粘稠液体。
4.2 隔膜材质
- NBR：适用于石油基流体、水、油、碳氢化合物和温和属性的化学品。
- EPDM：可含有苛性碱溶液、稀酸、酮类和醇类，良好的耐磨性。
- PTFE：最广泛的化学兼容性，极端的耐腐蚀性，非粘性，高耐热性。
- HYIKEL/SANTOPRENE：良好的低温性能，良好的耐磨性。
- VITON (FPM)：高耐热性，良好的抗腐蚀性化学品和碳氢化合物。
4.3 阀球与阀座
- 阀球：EPDM, PTFE, SS316 (高耐腐蚀耐磨)。
- 阀座：Polypropylene (PP), PVDF, Aluminum, SS316, PE (高分子量 PE 高耐磨)。

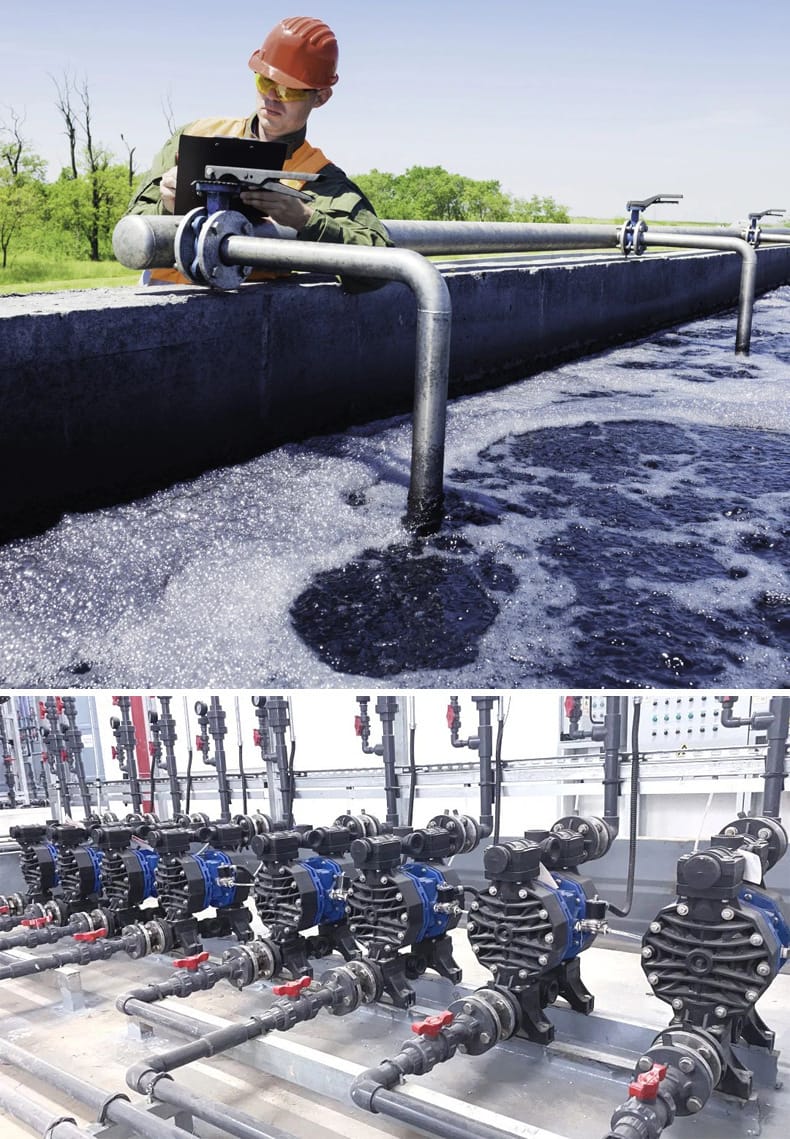

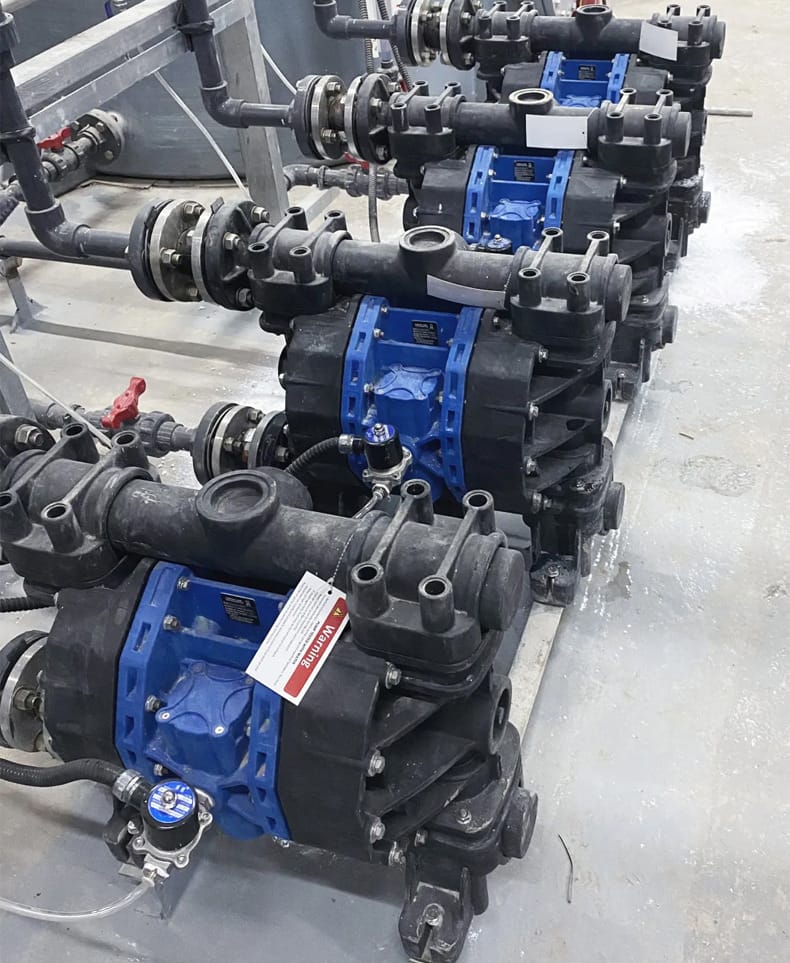

5. 应用行业
JANUS 系列气动双隔膜泵应用范围极其广泛，包括但不限于以下行业：
- 化工与石油：化工、石油化工、石油和天然气、生物柴油、电镀。
- 制造与工业：汽车、机械制造、陶瓷、铝、聚丙烯、采矿。
- 环境与水处理：水处理、纸浆与造纸。
- 轻工与消费：制药与化妆品、食物、纺织与皮革、油墨、喷涂。
- 其他：农业、航海。

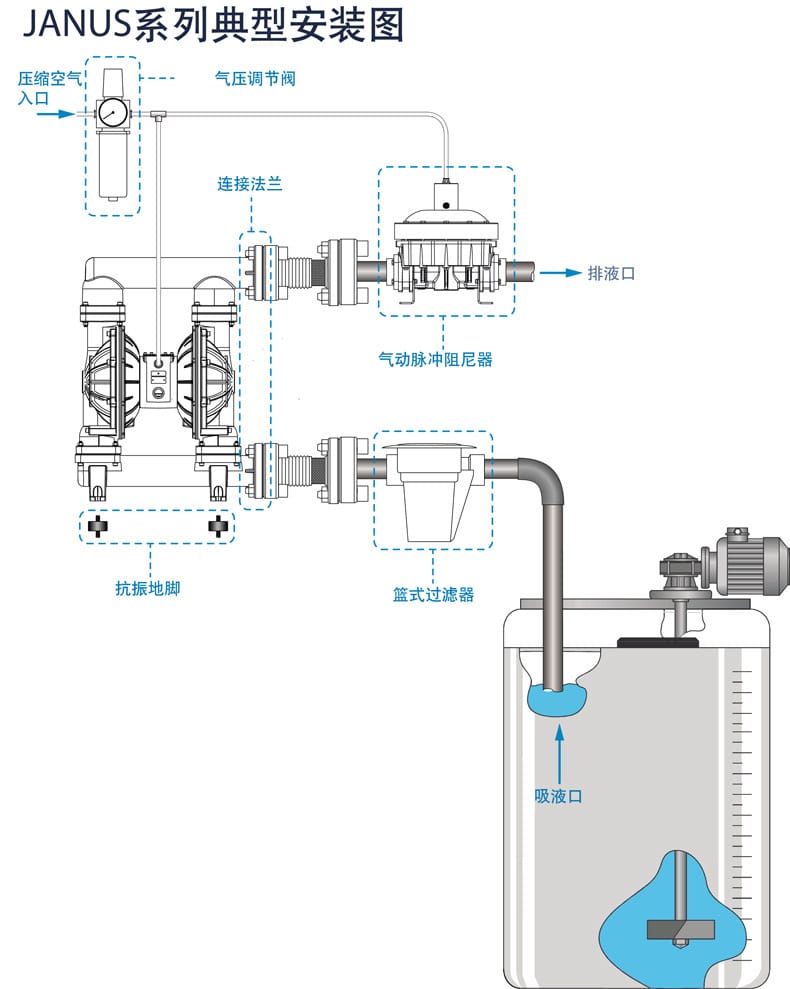

6. 安装条件
- 气源要求：需连接压缩空气源，建议安装气压调节阀以控制泵的运行速度和压力。
- 管路连接：
- 入口：建议安装篮式过滤器以防止大颗粒杂质进入泵体。
- 出口：建议安装气动脉冲阻尼器以减少脉动，保护管路。
- 连接法兰需匹配对应型号的 BSP 或 DN 尺寸。
- 环境要求：
- 安装在抗振地脚上以确保稳定。
- 若使用导电 PVDF 材质，泵体需可靠接地。
- 确保安装环境通风，避免废气积聚。
- 流体条件：确保输送流体温度及化学性质在泵材质耐受范围内。
7. 注意事项
- 接地安全：使用导电 PVDF 泵头时，务必确保泵体接地，以防静电积聚。
- 材质选择：务必根据输送流体的化学性质选择合适的泵头、隔膜及阀球材质，避免腐蚀损坏。
- 压力限制：严禁超过最大工作压力（通常为 8 bar），以免损坏泵体或发生危险。
- 气源处理：压缩空气应清洁干燥，建议加装过滤润滑装置，以延长气阀寿命。
- 防冻措施：在低温环境下使用时，注意排气腔可能结冰，需采取保温或加热措施。
- 维护检查：定期检查隔膜状态及密封件，发现磨损及时更换；利用外部可进入的气动交换器进行快速检查。
- 固体颗粒：输送含固体颗粒流体时，颗粒直径不得超过型号规定的最大限值。
8. 关于赛高 (SEKO)
赛高隶属于 Lasatec 工业控股集团，是计量泵行业领先企业。产品覆盖水及工业领域、清洁和卫生领域。全球雇员超过 1300 人，拥有 22 个全资子公司，在 120 多个国家和地区开展业务。通过 ISO9001, 140001 和 45001 认证，产品出厂前均经过 100% 测试。拥有自有模具 2000 套，在美国、巴西、意大利、罗马尼亚、中国设有生产基地。
