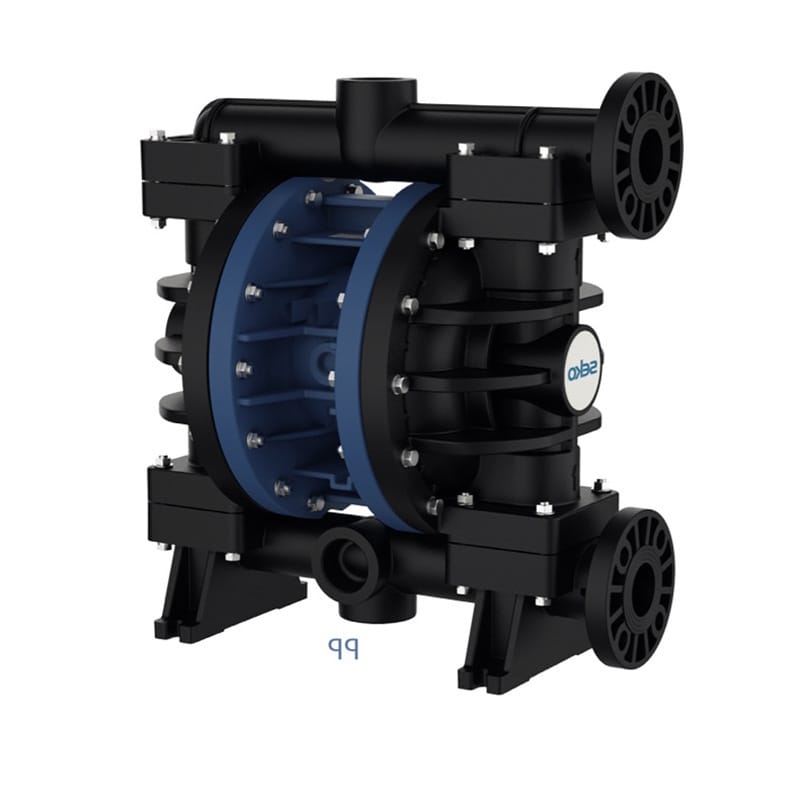

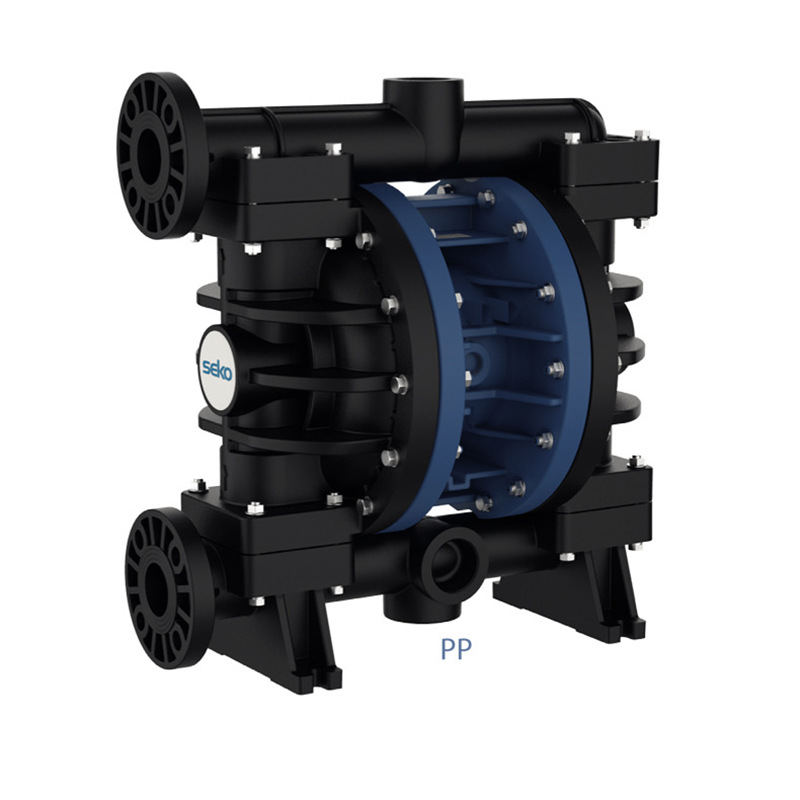

SEKO JANUS 系列气动双隔膜泵产品详解
1. 核心特点

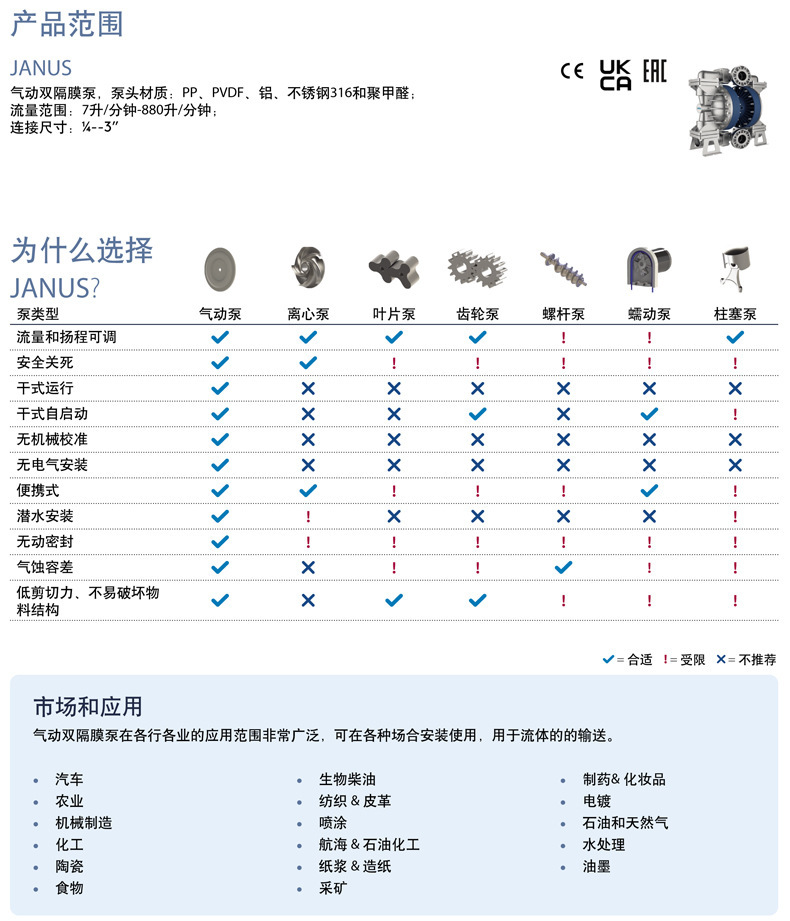

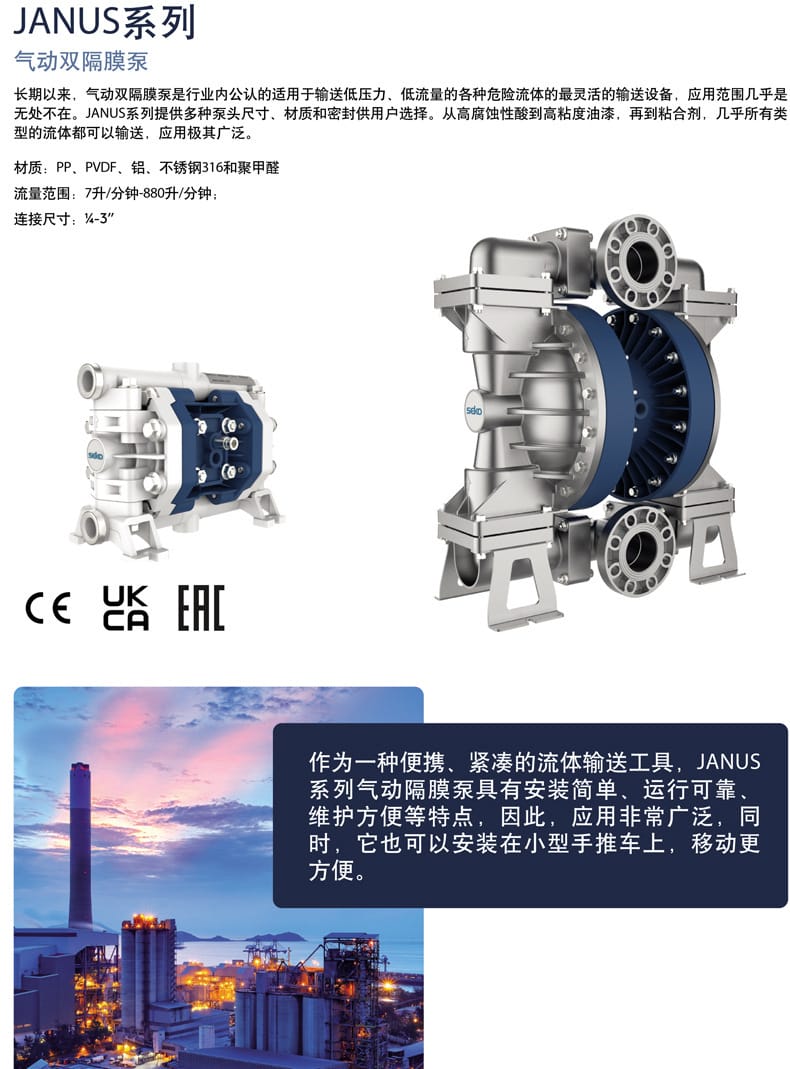

SEKO JANUS 系列气动双隔膜泵是行业内公认的适用于输送低压力、低流量各种危险流体的灵活输送设备。该系列泵具有安装简单、运行可靠、维护方便等特点，具体核心优势如下：
- 流量与扬程可调：通过调节气源压力即可轻松控制流量和扬程。
- 安全关死特性：泵在出口关闭状态下不会损坏，无需泄压阀。
- 干式运行能力：支持干式运行及干式自启动，无需灌引水。
- 无机械密封与电气安装：无机械密封泄漏风险，无需电力驱动，本质安全。
- 便携式与潜水安装：结构紧凑，可安装在手推车上移动，部分型号支持潜水安装。
- 低剪切力输送：不易破坏物料结构，适合敏感流体。

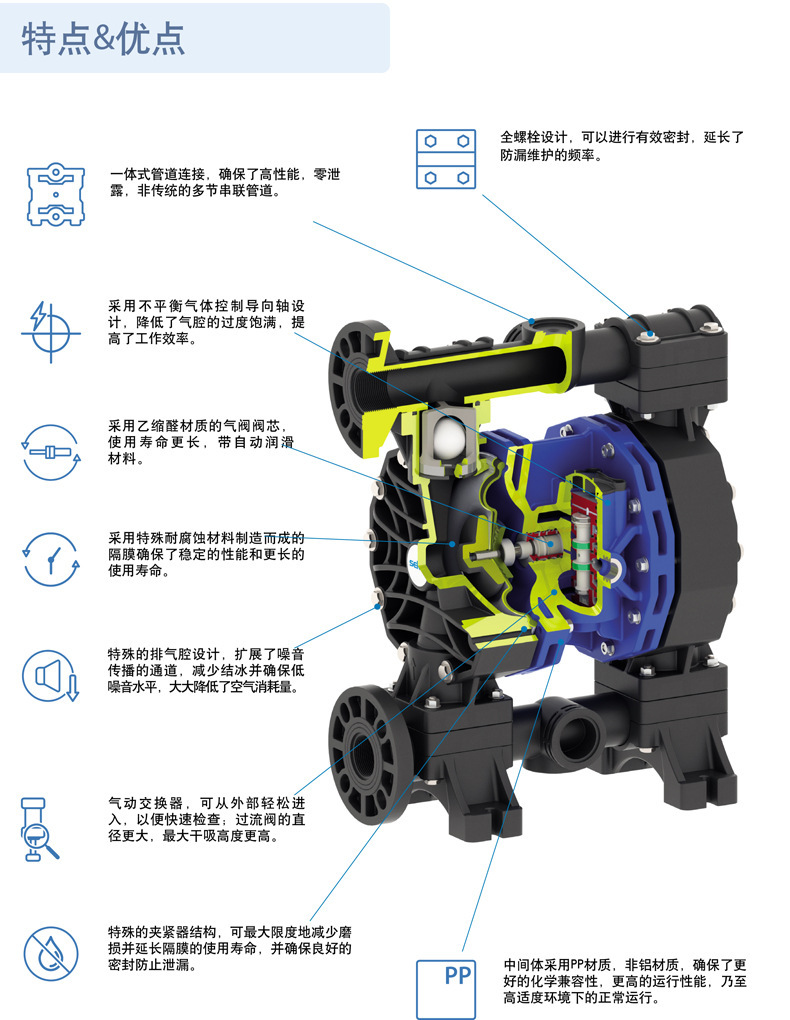

- 全螺栓设计：有效密封，延长防漏维护频率，确保零泄露。
- 高效气阀设计：采用不平衡气体控制导向轴及乙缩醛材质气阀阀芯，降低气腔过度饱满，提高效率和使用寿命。
- 低噪音设计：特殊排气腔设计扩展噪音传播通道，减少结冰，降低空气消耗量和噪音水平。
- 耐用中间体：中间体采用 PP 材质（非铝），确保更高的化学兼容性及适度环境下的正常运行。
2. 技术参数
JANUS 系列涵盖多种型号，满足不同流量需求。以下为系列主要技术参数范围及典型型号（如 J0700）的具体参数。
2.1 系列参数范围
| 参数项目 |
范围/选项 |
| 型号系列 |
J0007 至 J01K0 |
| 泵头材质 |
PP、PVDF+ 碳纤维、聚甲醛 (POM)、铝、不锈钢 316 (SS316) |
| 流量范围 |
7 升/分钟 - 880 升/分钟 |
| 最大压力 |
6 bar - 8 bar |
| 最大扬程 |
60 米 - 80 米 |
| 连接尺寸 |
1/4" BSP 至 3" BSP (DN8 - DN80) |
| 最大粘度 |
5,000 cps - 55,000 cps |
| 最大固体颗粒直径 |
2 毫米 - 12 毫米 |

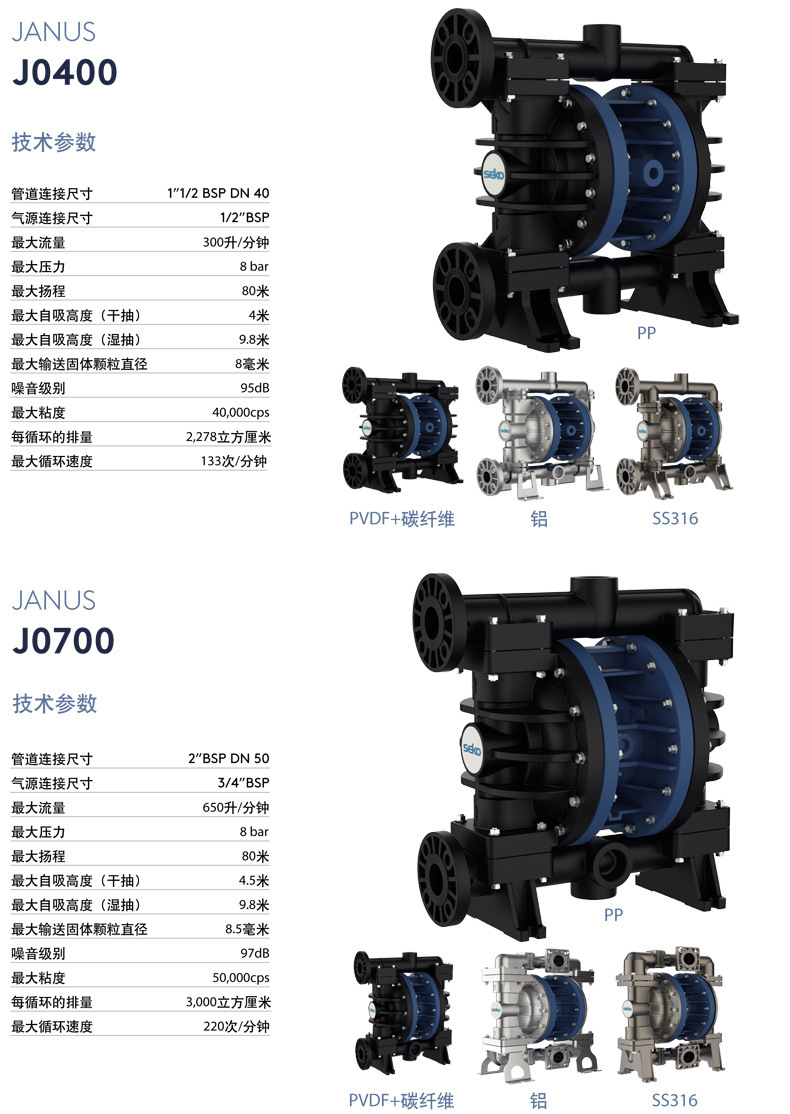

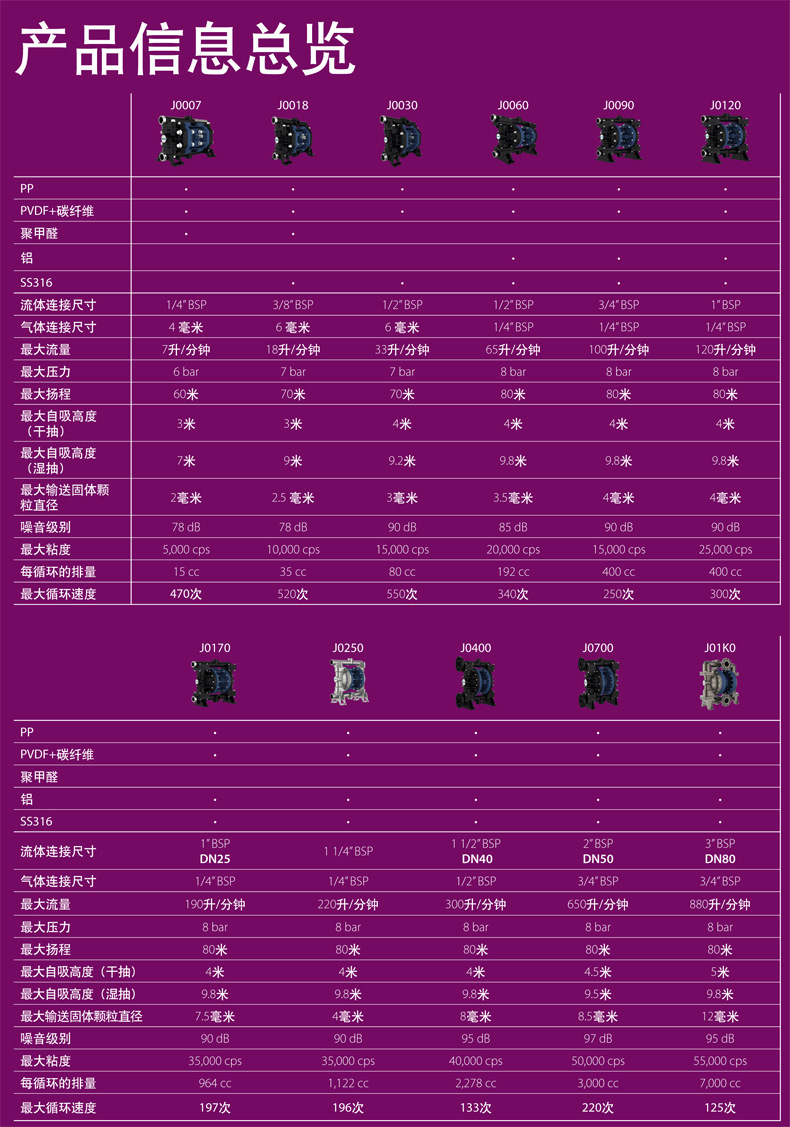

2.2 典型型号参数表 (部分)
| 参数 |
J0007 |
J0030 |
J0090 |
J0400 |
J0700 |
J01K0 |
| 最大流量 |
7 L/min |
33 L/min |
100 L/min |
300 L/min |
650 L/min |
880 L/min |
| 最大压力 |
6 bar |
7 bar |
8 bar |
8 bar |
8 bar |
8 bar |
| 最大扬程 |
60 m |
70 m |
80 m |
80 m |
80 m |
80 m |
| 流体连接 |
1/4" BSP |
1/2" BSP |
3/4" BSP |
1 1/2" BSP |
2" BSP |
3" BSP |
| 气体连接 |
4 mm |
6 mm |
1/4" BSP |
1/2" BSP |
3/4" BSP |
3/4" BSP |
| 自吸高度 (干) |
3 m |
4 m |
4 m |
4 m |
4.5 m |
5 m |
| 自吸高度 (湿) |
7 m |
9.2 m |
9.8 m |
9.8 m |
9.8 m |
9.8 m |
| 固体颗粒 |
2 mm |
3 mm |
4 mm |
8 mm |
8.5 mm |
12 mm |
| 噪音级别 |
78 dB |
90 dB |
90 dB |
95 dB |
97 dB |
95 dB |
| 最大粘度 |
5,000 cps |
15,000 cps |
15,000 cps |
40,000 cps |
50,000 cps |
55,000 cps |
| 循环排量 |
15 cc |
80 cc |
400 cc |
2,278 cc |
3,000 cc |
7,000 cc |

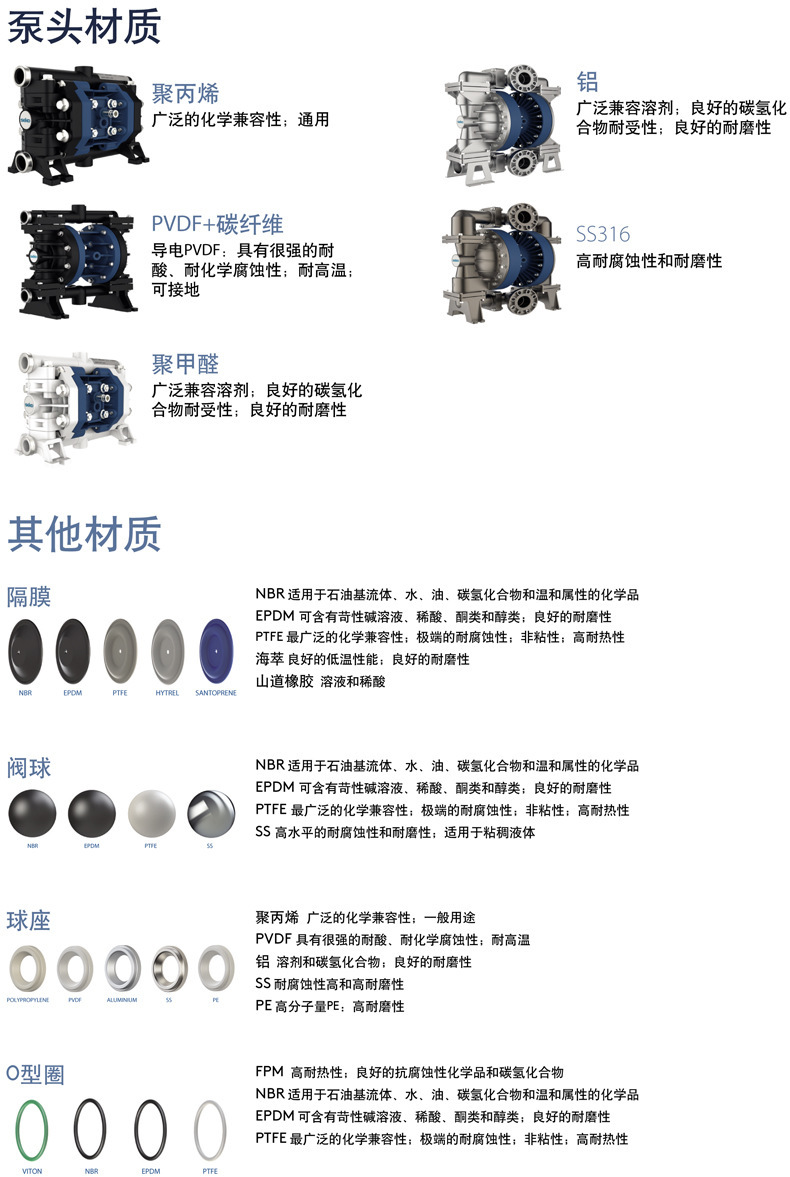

2.3 过流部件材质兼容性

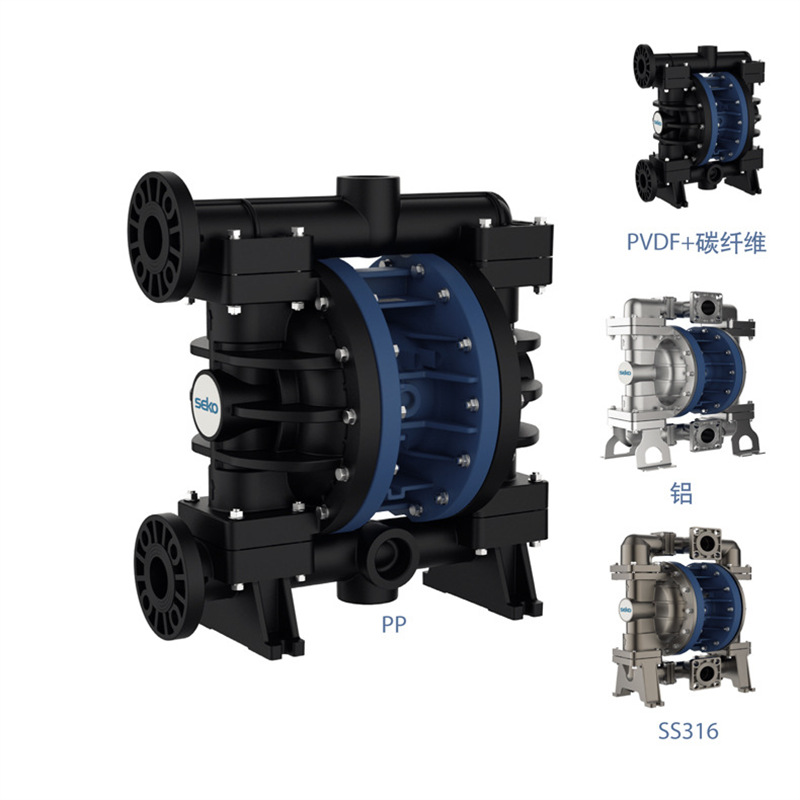

- 泵头材质：
- PP (聚丙烯)：广泛化学兼容性，通用型。
- PVDF+ 碳纤维：导电 PVDF，耐强酸、耐化学腐蚀，耐高温，可接地。

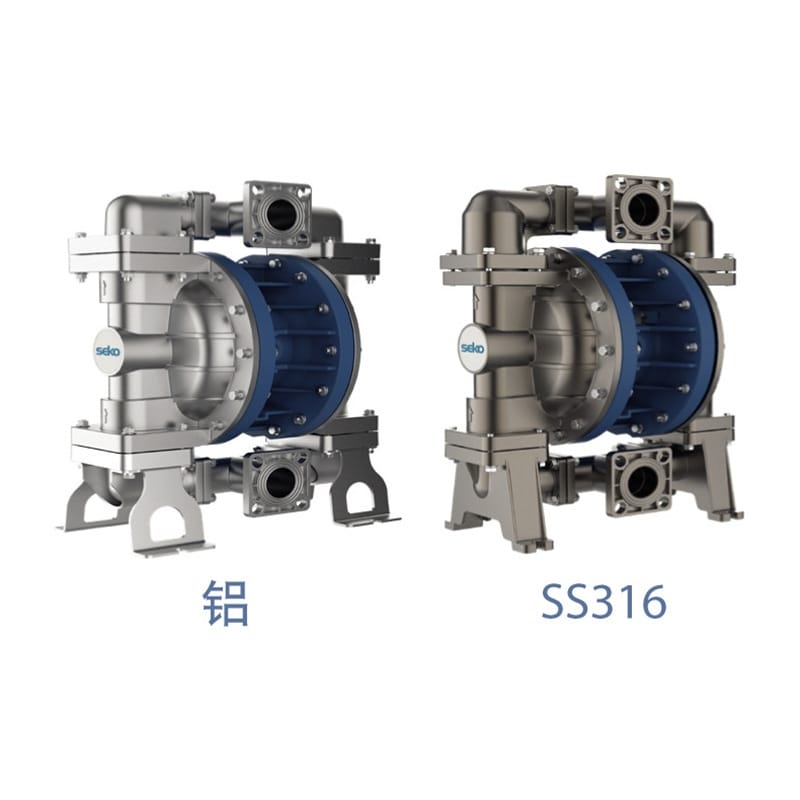

- SS316 (不锈钢)：高耐腐蚀性和耐磨性。
- 铝：溶剂和碳氢化合物，良好的耐磨性。
- 聚甲醛 (POM)：广泛兼容溶剂，良好的碳氢化合物耐受性及耐磨性。
- 隔膜材质：NBR (石油基/水)、EPDM (苛性碱/稀酸)、PTFE (极端耐腐蚀/非粘性)、Hytrel (低温/耐磨)、Santoprene (溶液/稀酸)。
- 阀球/阀座：可选 EDM、PTFE、SS、Polypropylene、PVDF、Aluminum、PE 等，根据流体特性选择。
- O 型圈：FPM (高耐热/抗腐蚀)、NBR、EPDM、PTFE、Viton。

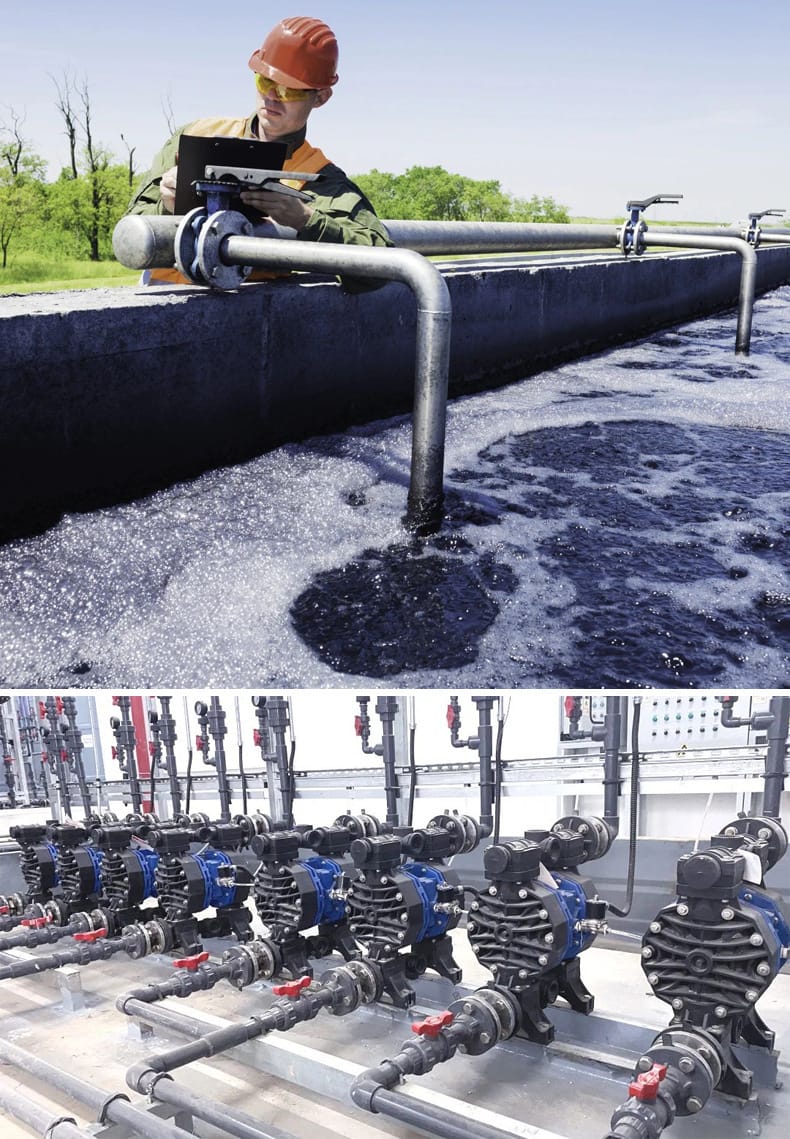

3. 应用行业
气动双隔膜泵应用范围极其广泛，适用于各行各业的各种场合流体输送：
- 化工与石油：化工、石油化工、石油和天然气、生物柴油、电镀。
- 制造与工业：汽车、机械制造、陶瓷、采矿、纺织 & 皮革、油墨、纸浆 & 造纸。
- 环境与水处理：水处理、喷涂。
- 食品与医药：食物、制药 & 化妆品。
- 其他：农业、航海。

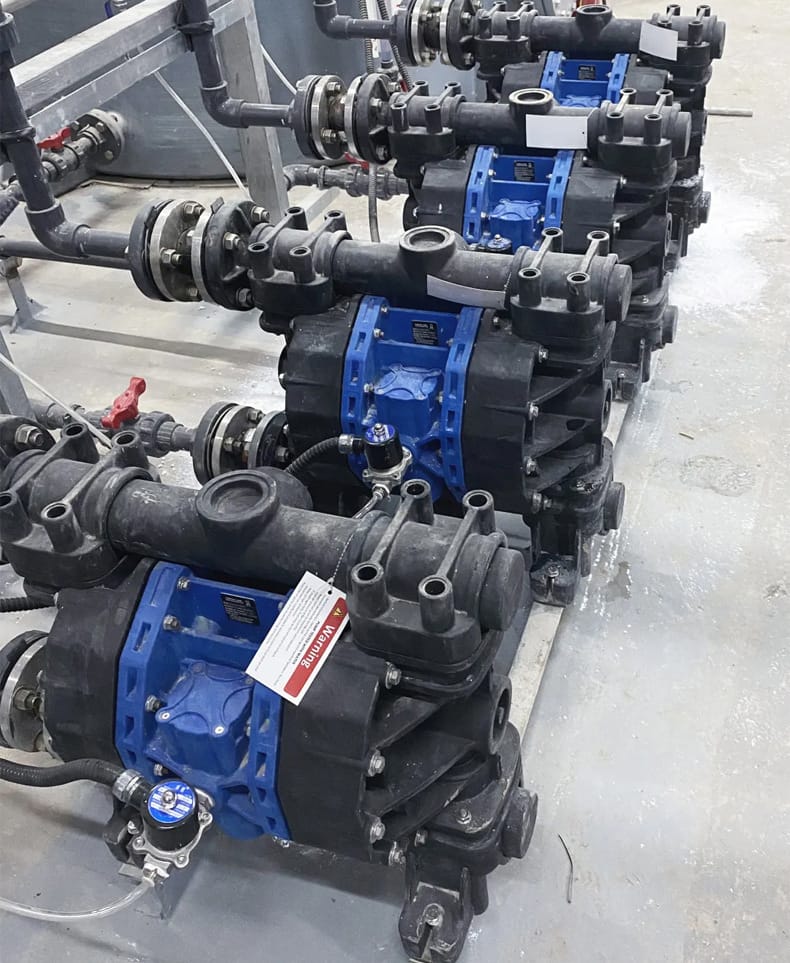

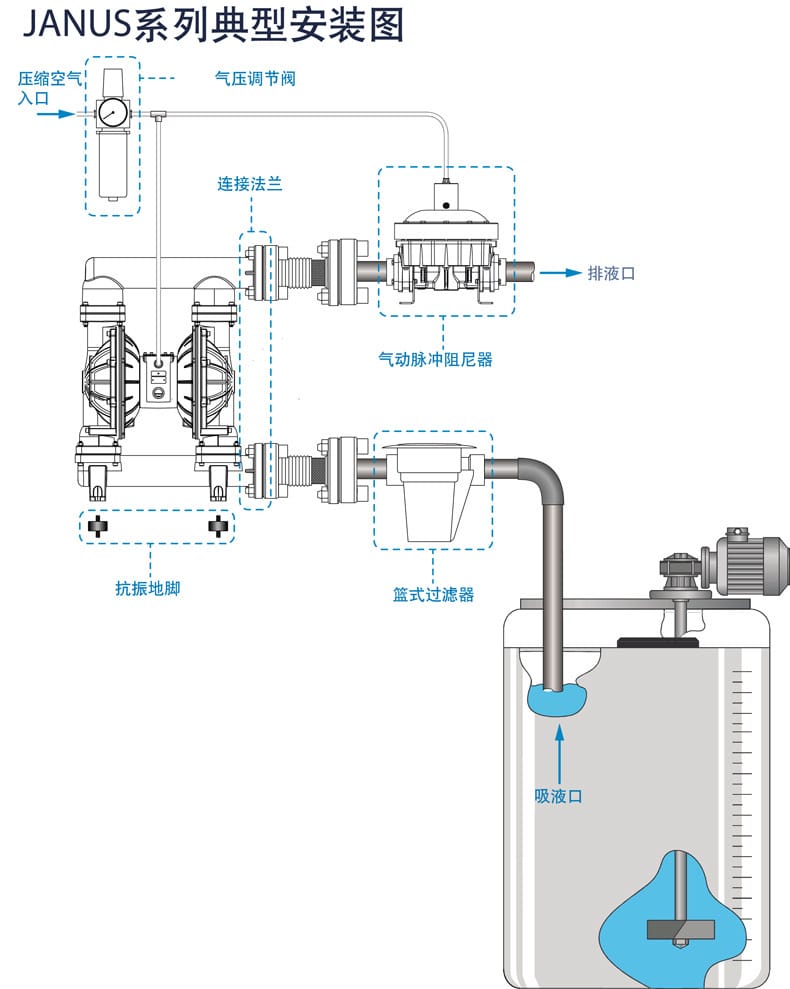

4. 安装条件
为确保泵的高效运行和寿命，请遵循以下安装条件：
- 气源要求：提供清洁、干燥的压缩空气，需安装气压调节阀以控制泵的运行压力和流量。
- 管道连接：
- 入口管道应尽可能短且直，建议使用硬管以减少气蚀。
- 出口管道需承受泵的最大压力，建议安装脉动阻尼器以减少振动和噪音。
- 辅助配件：
- 入口端：建议安装篮式过滤器和底阀（吸液口），防止大颗粒杂质进入泵体。
- 出口端：建议安装气动脉冲阻尼器和抗振地脚。
- 排液口：预留排液口以便维护排空。
- 固定方式：泵体应固定在平整坚固的地面上，推荐使用抗振地脚。如需移动，可安装在小型手推车上。
- 环境要求：避免极端温度环境，确保通风良好以降低噪音影响。
5. 注意事项
- 材质选择：务必根据输送流体的化学性质（酸碱性、溶剂类型、温度）选择合适的泵头、隔膜及密封件材质。例如，强腐蚀性流体推荐使用 PVDF 或 PTFE 材质。
- 粘度限制：不同型号支持的最大粘度不同（最高 55,000 cps），输送高粘度流体时需确保气源压力充足，并参考性能曲线。
- 固体颗粒：输送含固体颗粒流体时，颗粒直径不得超过该型号允许的最大值，否则可能导致阀门堵塞或隔膜损坏。
- 气源压力：最大工作压力通常为 8 bar，严禁超压使用，以免损坏泵体或造成安全隐患。
- 干运行：虽然支持干式运行，但长期干运行可能会加速隔膜磨损，建议定期检查。
- 噪音防护：部分大流量型号噪音可达 97 dB，操作人员应佩戴听力保护装置，或采取隔音措施。
- 维护保养：定期检查隔膜、阀球及阀座磨损情况。全螺栓设计便于拆卸维护，建议使用原厂备件以确保密封性能。

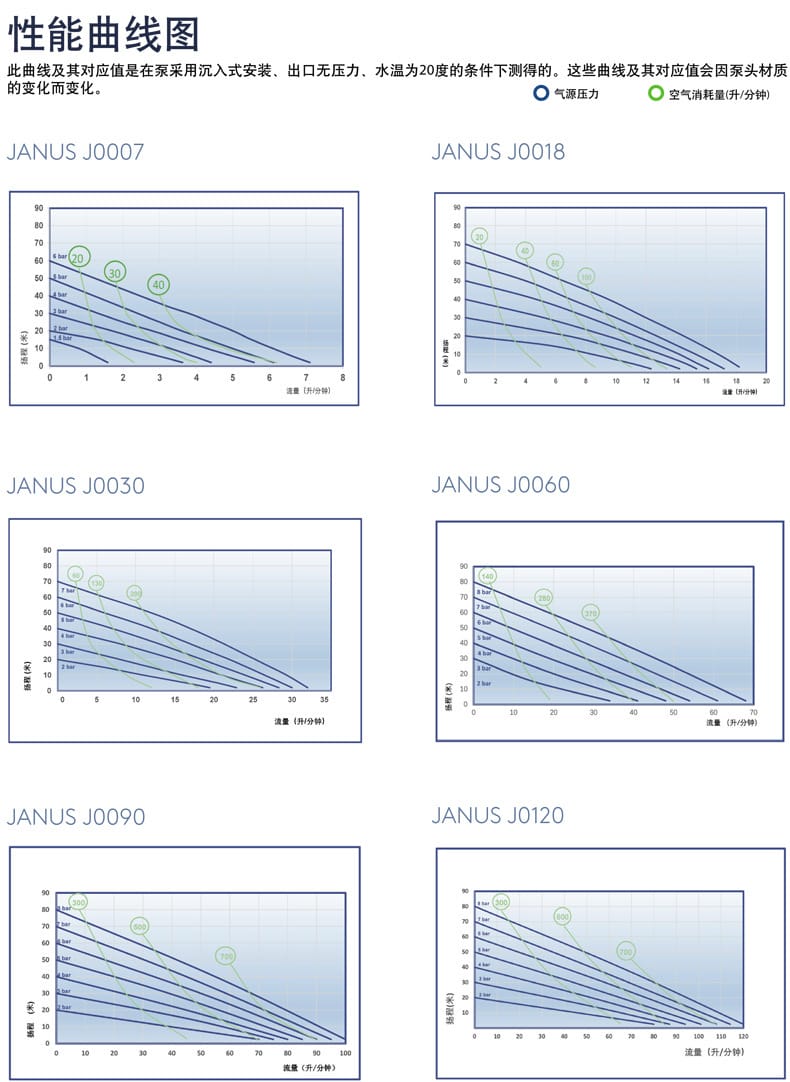

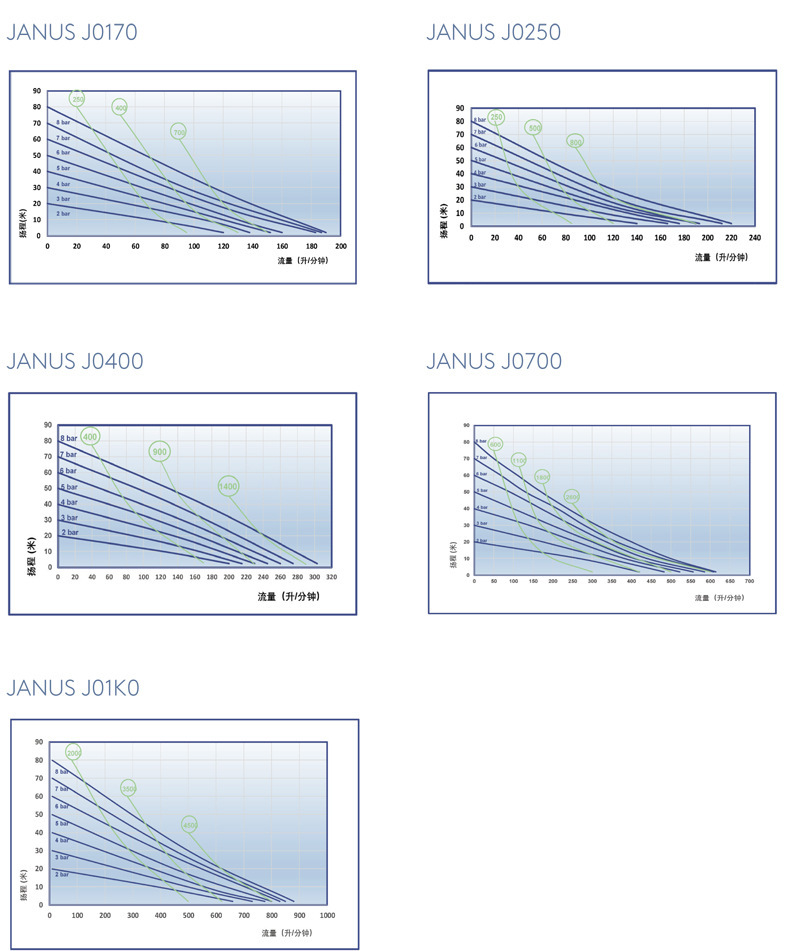

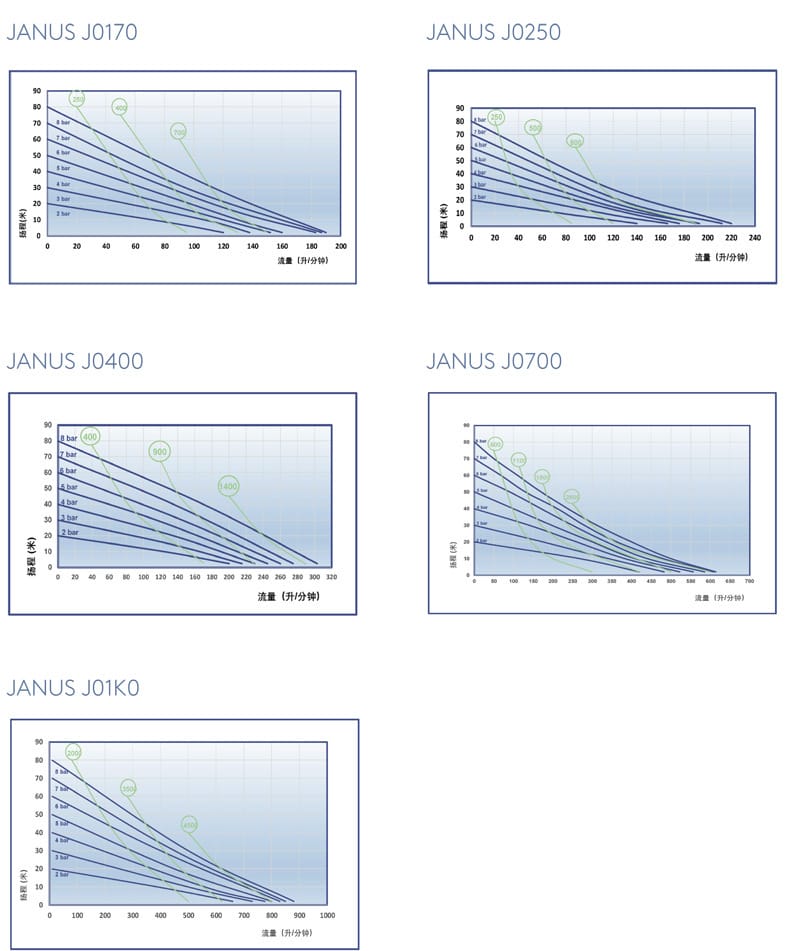

- 性能曲线：实际流量和扬程受气源压力、流体粘度、扬程高度及管道阻力影响，请参考具体型号的性能曲线图进行选型。
注：本产品由 SEKO (赛高) 制造，隶属于 Lasatec 工业控股集团，通过 ISO9001, 140001 及 45001 认证，产品出厂前均经过 100% 测试。
