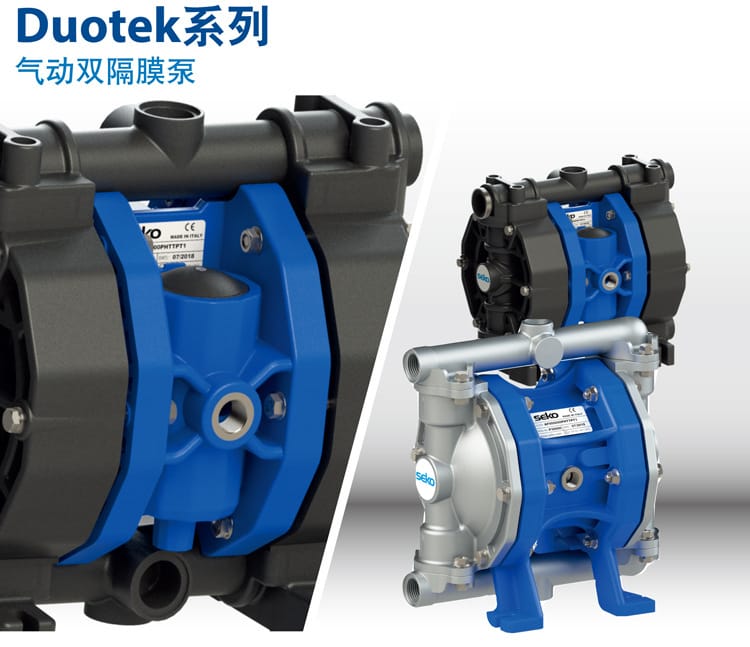

赛高 (SEKO) Duotek 系列气动双隔膜泵产品说明书
产品概述

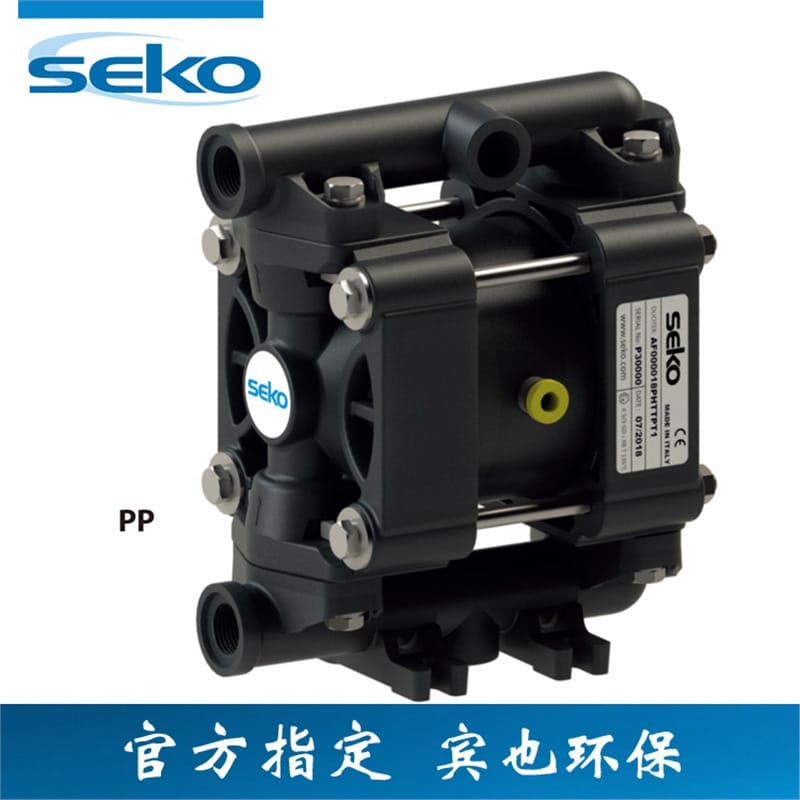

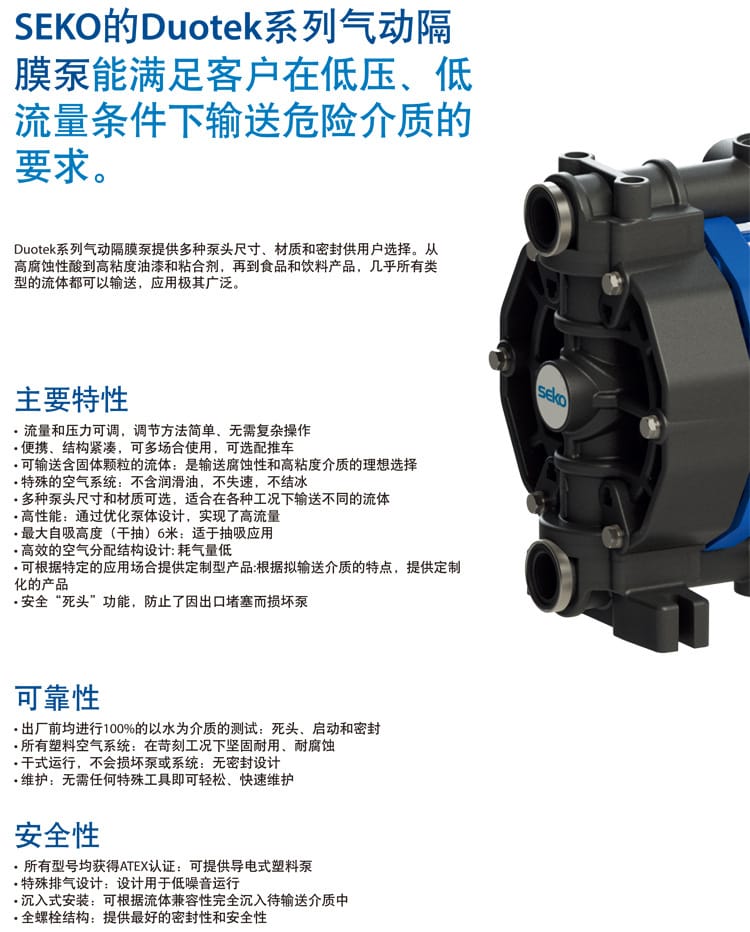

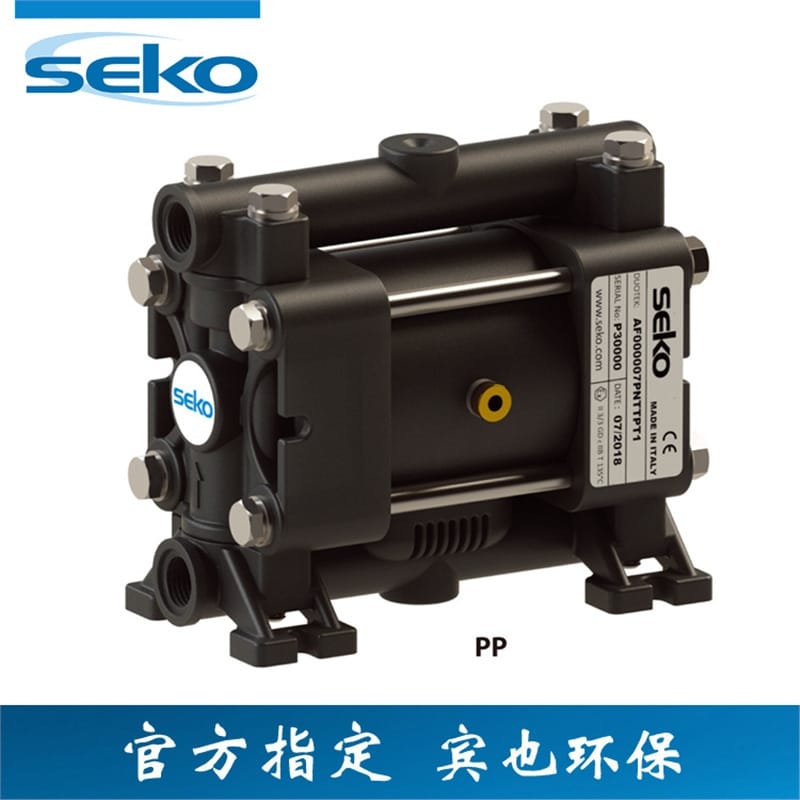

赛高 (SEKO) Duotek 系列气动双隔膜泵是一款专为低压、低流量条件下输送危险介质设计的高性能泵送设备。该系列泵提供多种泵头尺寸、材质和密封选项，能够胜任从高腐蚀性酸液到高粘度油漆、粘合剂，再到食品饮料产品的广泛流体输送任务。本次重点介绍 AF18 型 PP 材质 3/8"双隔膜化工输送泵及其系列特性。

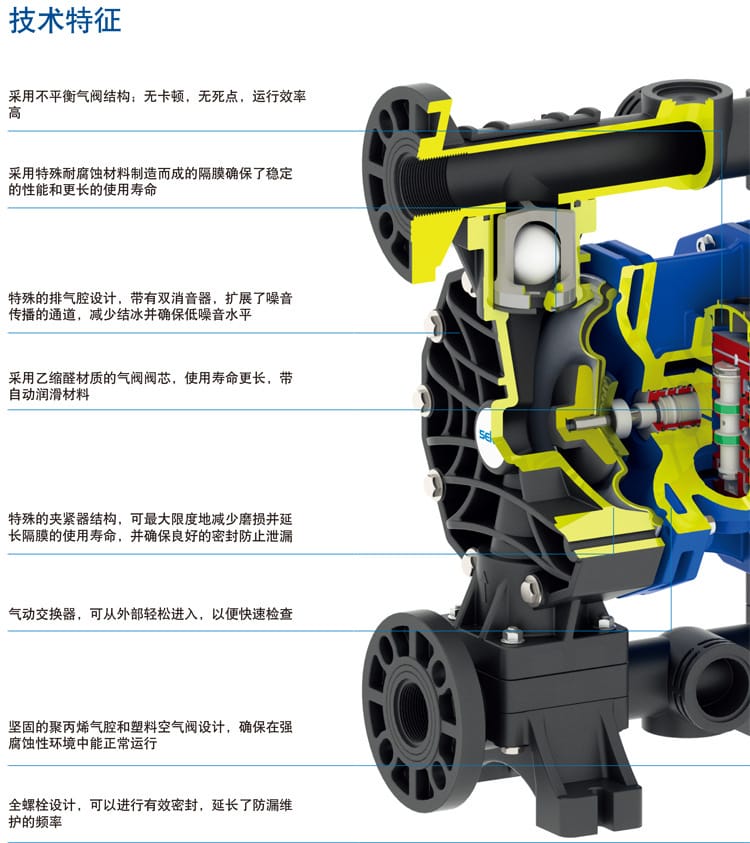

核心特点
- 流量与压力可调：调节方法简单，无需复杂操作，适应不同工况需求。
- 便携紧凑设计：结构紧凑，便于多场合使用，可选配推车移动。
- 强介质适应性：可输送含固体颗粒流体，是输送腐蚀性和高粘度介质的理想选择。
- 特殊空气系统：不含润滑油，不失速，不结冰，确保运行稳定。
- 安全“死头”功能：防止因出口堵塞而损坏泵，保障设备安全。
- 高效节能：优化的空气分配结构设计，耗气量低，实现高流量输出。
- 干式运行能力：无密封设计，干式运行不会损坏泵或系统。
- 易于维护：无需任何特殊工具即可轻松、快速维护。
- 高安全性认证：所有型号均获得 ATEX 认证，可提供导电式塑料泵，适用于危险区域。
- 低噪音运行：特殊排气设计，带有双消音器，噪音级别低至 65 dB。

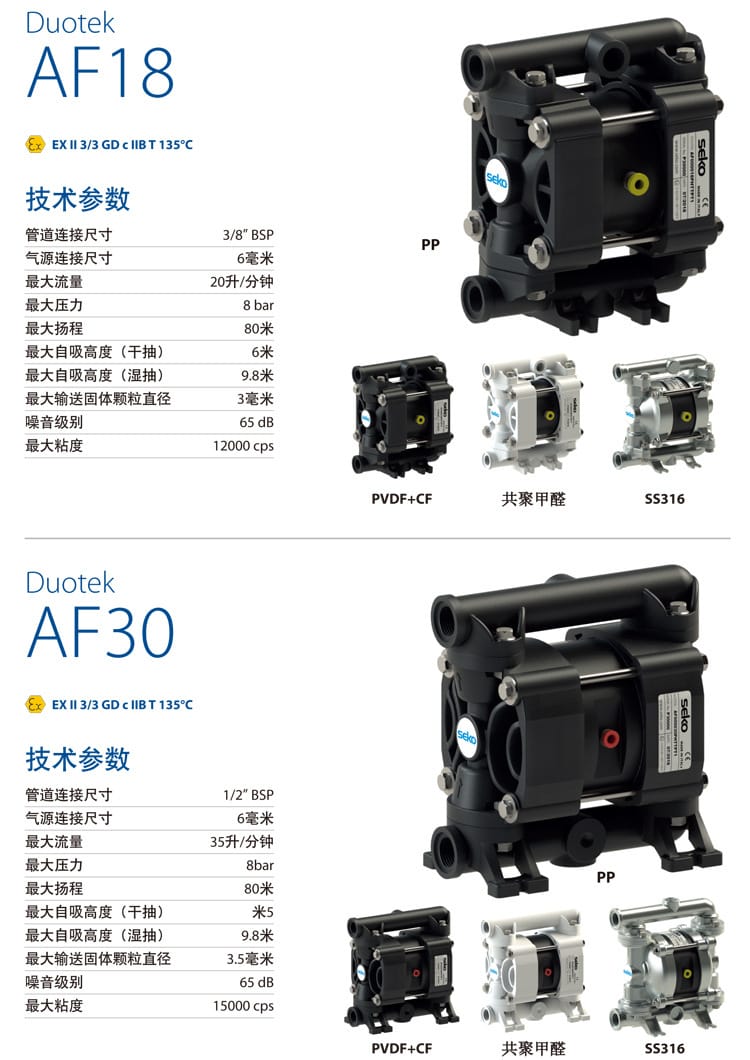

技术参数

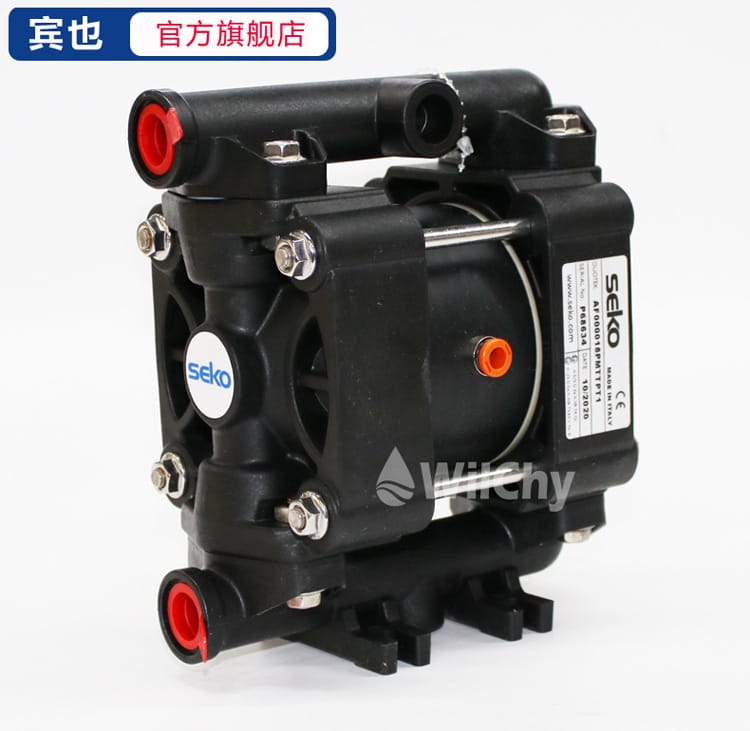

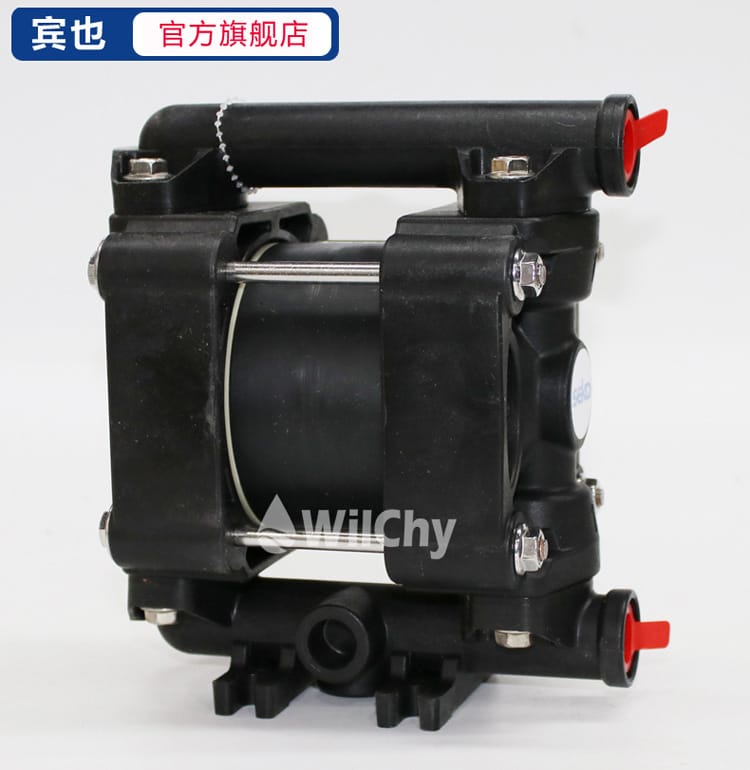

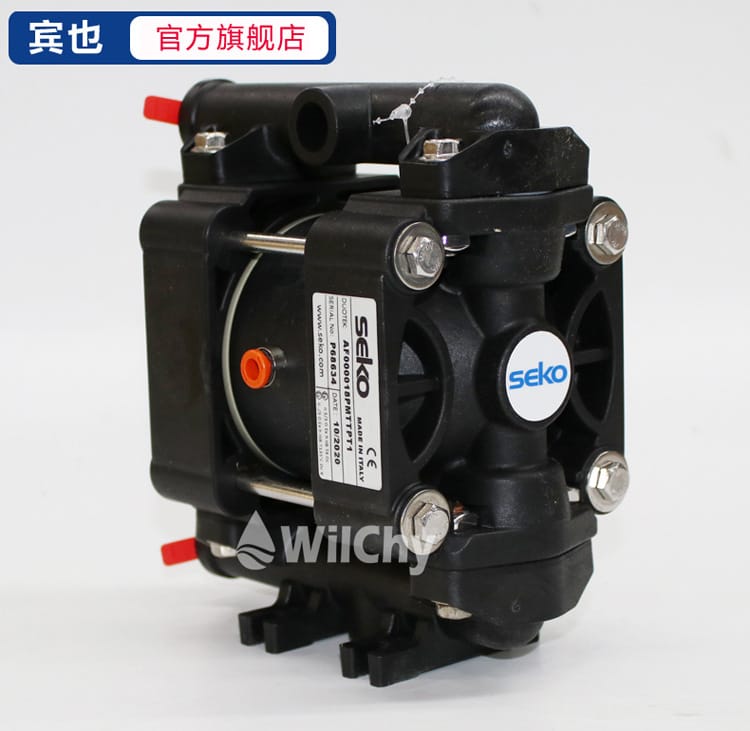

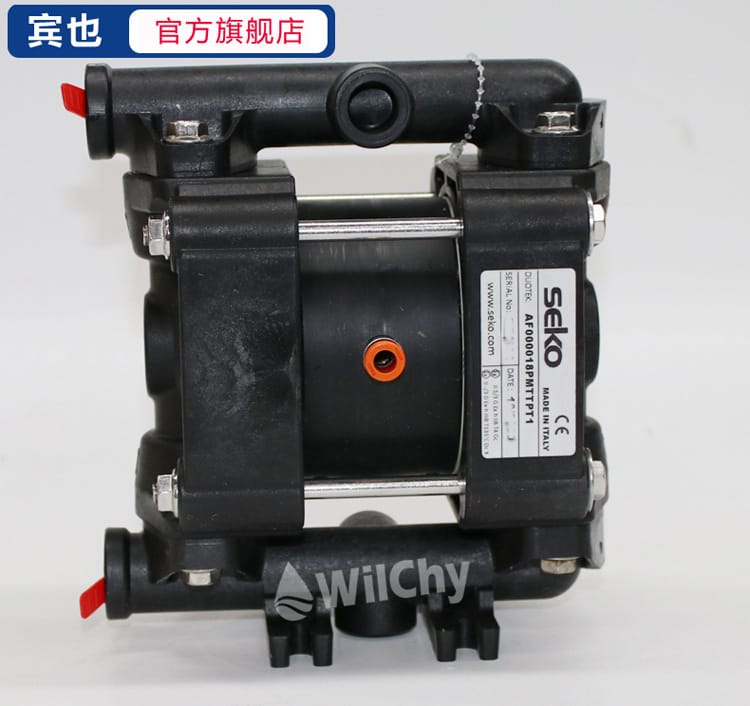

AF18 型 (3/8"连接)
| 参数项目 |
规格指标 |
| 管道连接尺寸 |
3/8" BSP |
| 气源连接尺寸 |
6 毫米 |
| 最大流量 |
20 升/分钟 |
| 最大压力 |
8 bar |
| 最大扬程 |
80 米 |
| 最大自吸高度 (干抽) |
6 米 |
| 最大自吸高度 (湿抽) |
9.8 米 |
| 最大输送固体颗粒直径 |
3 毫米 |
| 噪音级别 |
65 dB |
| 最大粘度 |
12000 cps |
AF30 型 (1/2"连接)
| 参数项目 |
规格指标 |
| 管道连接尺寸 |
1/2" BSP |
| 气源连接尺寸 |
6 毫米 |
| 最大流量 |
35 升/分钟 |
| 最大压力 |
8 bar |
| 最大扬程 |
80 米 |
| 最大自吸高度 (干抽) |
5 米 |
| 最大自吸高度 (湿抽) |
9.8 米 |
| 最大输送固体颗粒直径 |
3.5 毫米 |
| 噪音级别 |
65 dB |
| 最大粘度 |
15000 cps |

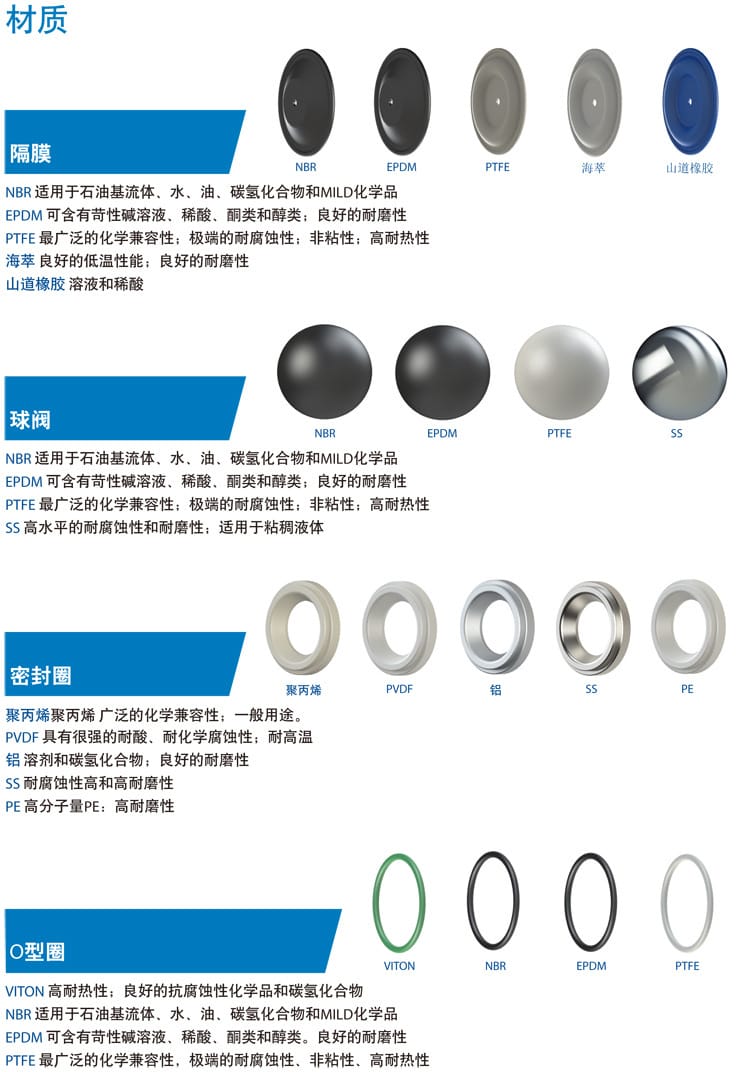

材质选择

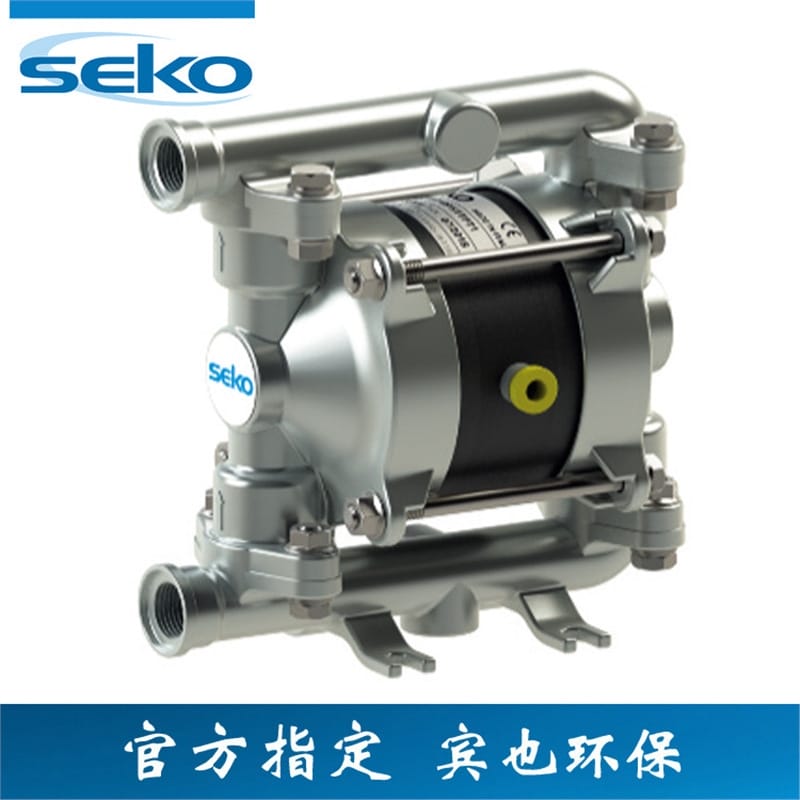

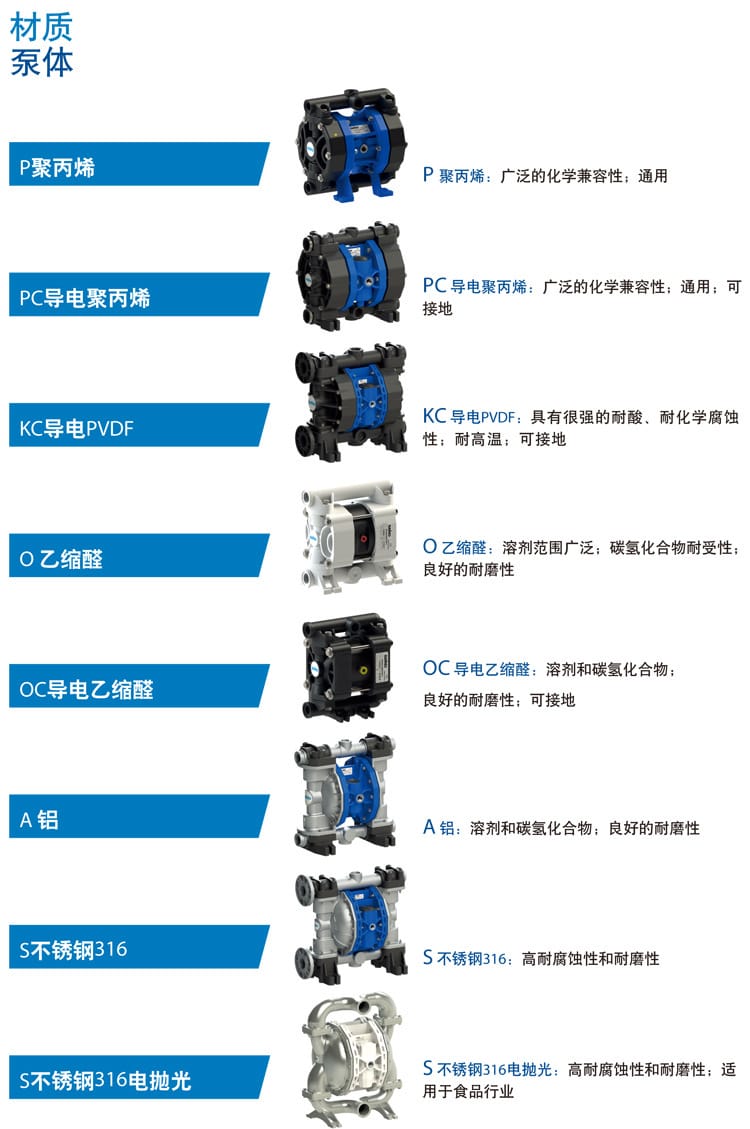

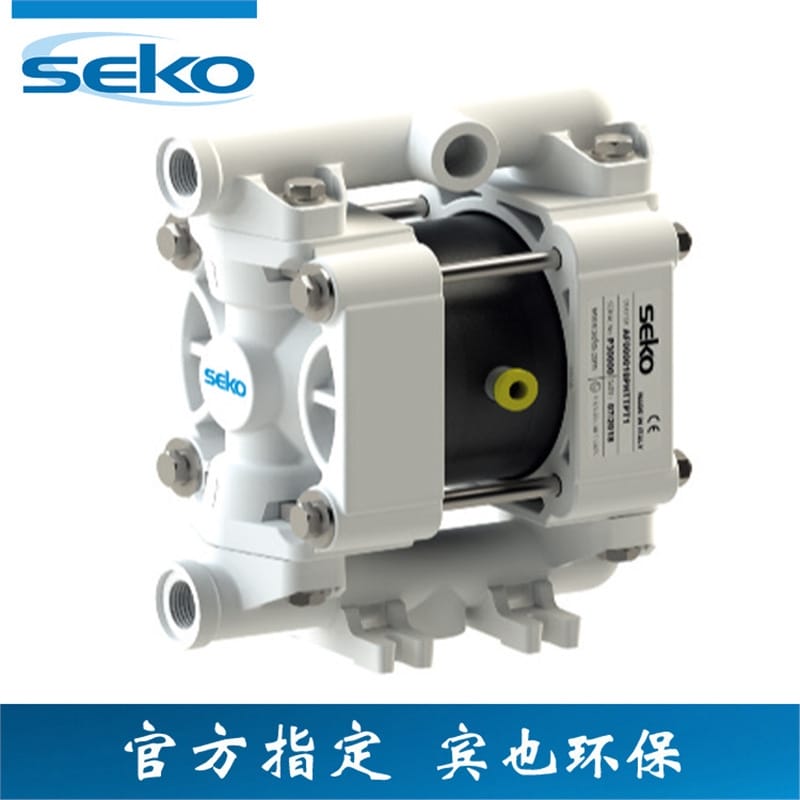

- 泵体材质：聚丙烯 (PP)、导电聚丙烯 (PP+CF)、PVDF、导电 PVDF、乙缩醛 (POM)、导电乙缩醛、铝、不锈钢 316 (含电抛光食品级)。
- 隔膜材质：NBR (耐油)、EPDM (耐酸碱)、PTFE (耐强腐蚀)、海萃 (Hytrel)、山道橡胶 (Santoprene)。
- 球阀材质：NBR、EPDM、PTFE、不锈钢 (SS)。
- 密封圈材质：PE、PVDF、铝、SS、Viton、PTFE 等。

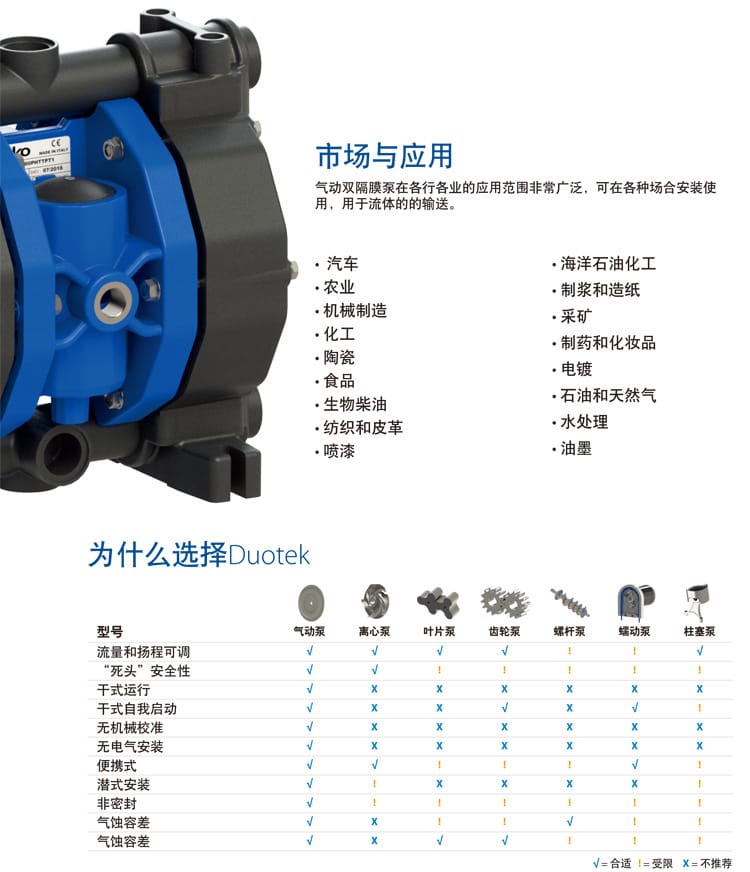

应用行业
Duotek 系列气动隔膜泵应用范围极其广泛，涵盖以下行业：
- 化工与石油化工
- 制药与化妆品
- 食品与饮料 (食品级认证)
- 汽车与机械制造
- 海洋与船舶
- 农业与水处理
- 采矿与陶瓷
- 电镀与油漆油墨
- 纺织与皮革
- 生物柴油与石油天然气
- 制浆与造纸
安装条件
- 气源要求：需连接洁净压缩空气，气源连接尺寸为 6 毫米，最大供气压力不超过 8 bar。
- 安装位置：支持便携式安装，可选配推车；支持沉入式安装，可根据流体兼容性完全沉入待输送介质中。
- 管道连接：根据型号选择对应的 BSP 螺纹连接 (如 3/8"或 1/2")，食品级型号可选 Tri-Clamp 卡箍连接。
- 环境温度：设备表面温度等级符合 ATEX 认证标准 (如 T135℃)，需确保工作环境温度在允许范围内。
- 固定方式：全螺栓结构设计，确保密封性和安全性，安装时需紧固到位以防泄漏。
注意事项
- 材质兼容性：使用前务必确认泵头、隔膜及密封件材质与输送介质的化学兼容性，避免腐蚀损坏。
- 气源质量：虽然泵采用不含润滑油的空气系统，但仍建议使用洁净干燥的气源以延长寿命。
- 维护检查：定期检查隔膜磨损情况，利用气动交换器外部可进入设计快速检查，无需特殊工具。
| 安全操作：在易燃易爆环境中使用时，请确保选用带有 ATEX 认证的导电型号并正确接地。

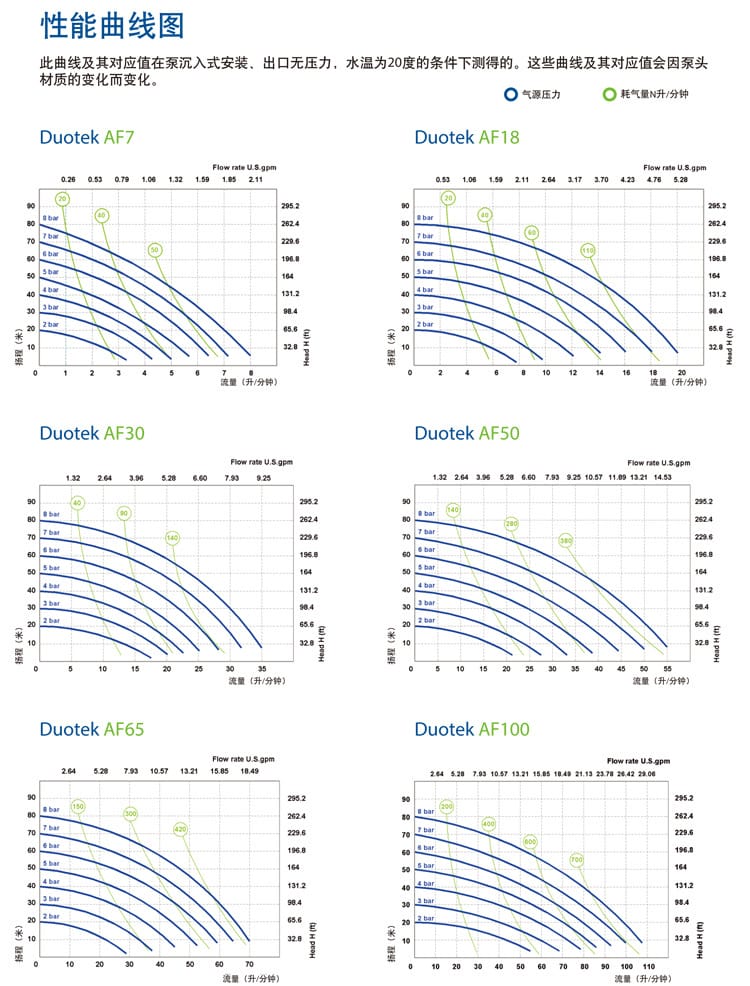

- 性能曲线：流量与压力曲线基于水温 20 度、出口无压力条件下测得，实际性能会因泵头材质和介质粘度变化而有所不同。
- 出厂测试：所有泵出厂前均进行 100% 水介质测试 (死头、启动和密封)，用户收到后可直接安装使用。

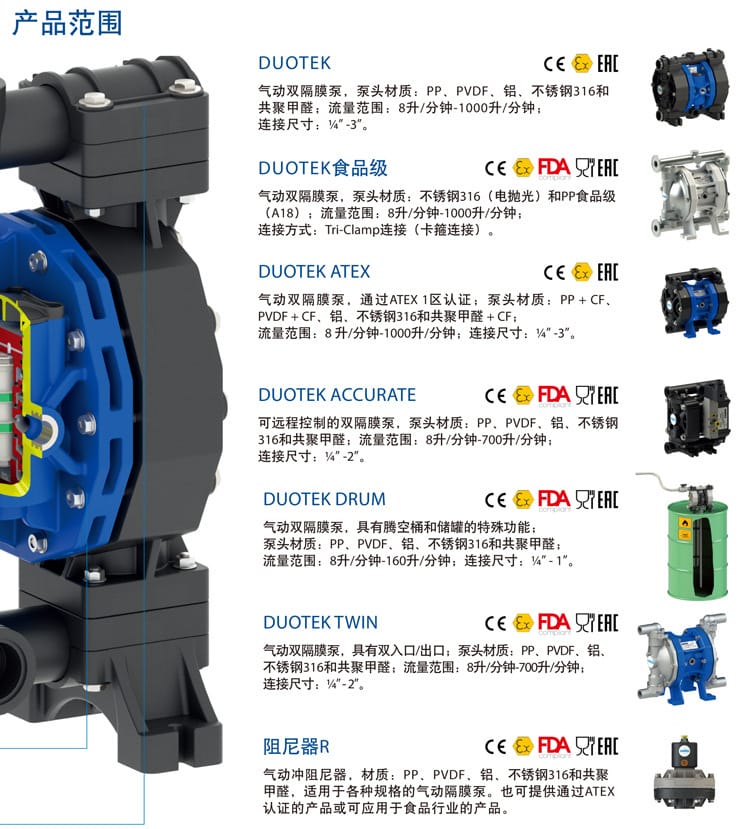

系列扩展
Duotek 系列除 AF18/AF30 外，还提供多种型号以满足不同流量需求 (8-1000 升/分钟)：
- AF7/AF50/AF65/AF100：不同流量等级的标准气动泵。
- Food 系列：不锈钢 316 电抛光或 PP 食品级材质，符合 CE/FDA 标准。
- ATEX 系列：通过 ATEX 1 区认证，适用于危险环境。
- Accurate 系列：支持远程控制。
- Drum 系列：专为腾空桶和储罐设计。
- Twin 系列：具有双入口/出口功能。
- 阻尼器：配套气动冲阻尼器，减少脉冲，适用于各种规格泵。
