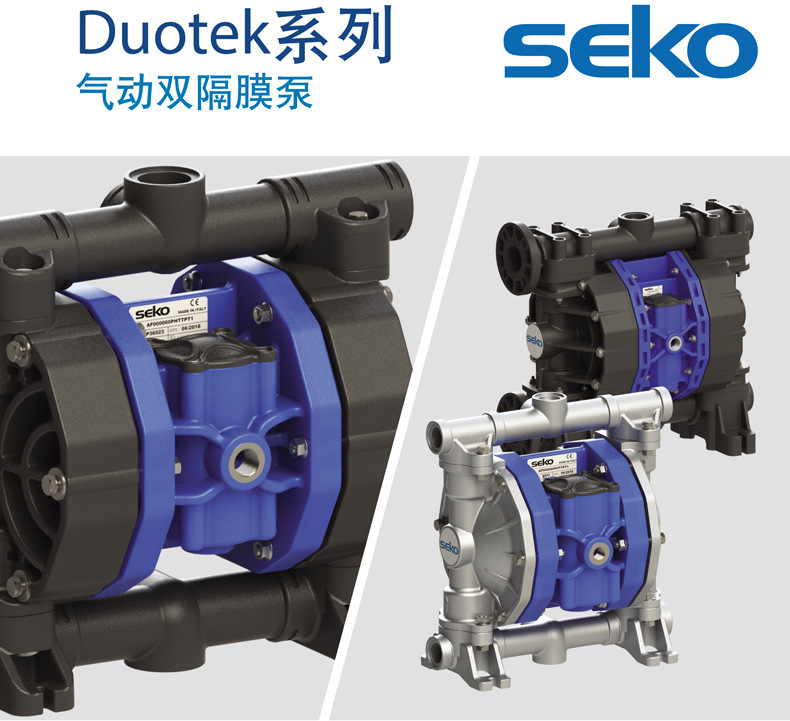

赛高 (SEKO) Duotek AF 系列气动双隔膜泵产品说明书
产品概述

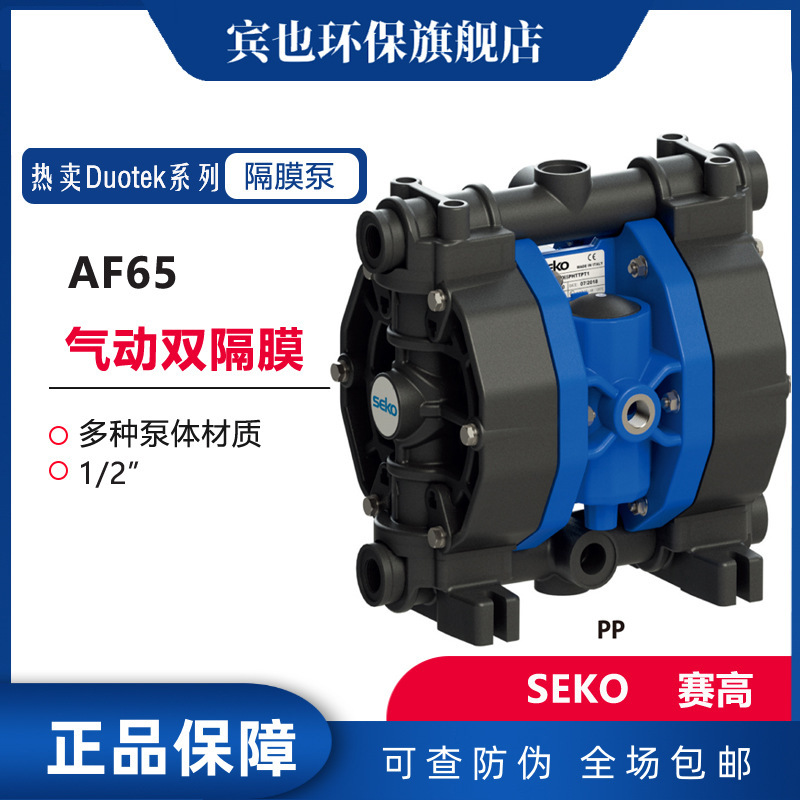

赛高 (SEKO) Duotek AF 系列气动双隔膜泵是一款高性能、防爆型的化工输送泵。该系列泵采用气动驱动，无需电力，适用于各种苛刻的工业环境。产品涵盖多种型号（AF0007 至 AF1000），流量范围从 8 升/分钟到 1050 升/分钟，泵头材质多样，能够满足不同化学介质的输送需求。其中 1/2" 连接型号（如 AF0055/AF0060）广泛应用于中小流量化工输送场景。
核心特点
- 防爆安全：符合 Ex II 3/3 GD c IIB T135°C 防爆等级，适用于危险区域（2 区防爆）。
- 干式运行：允许空转，不会损坏泵体，具备干式自启动能力。
- 自吸能力强：最大干吸高度可达 6 米，湿吸高度可达 9.8 米。
- 无密封设计：无机械密封，零泄露风险，维护成本低。
- 流量可调：通过调节气源压力即可线性调节流量和扬程。
- 低剪切力：温和输送，不易破坏物料结构，适合敏感流体。
- 材质丰富：提供 PP、PVDF+CF、ALU、SS316、POMc 等多种泵头材质。
- 便携性：无需电气安装，结构紧凑，便于移动和安装。
- 固体通过性：可输送含有固体颗粒的介质，最大颗粒直径可达 12 毫米。

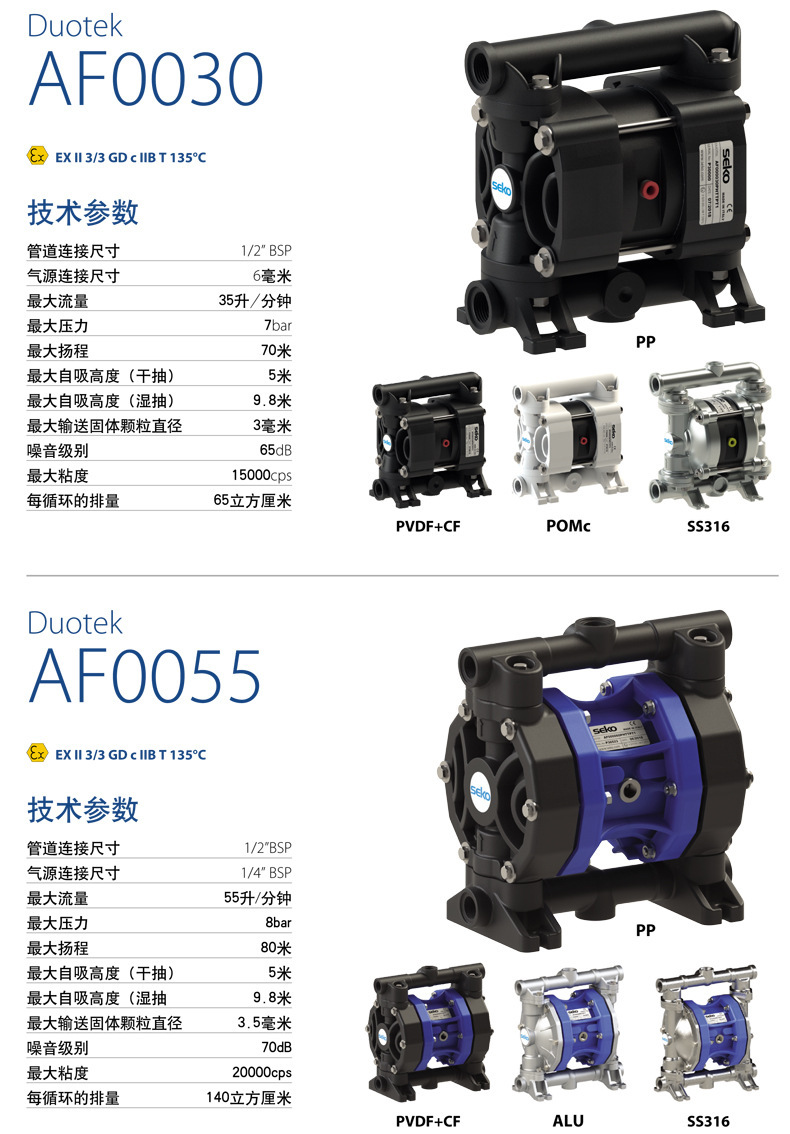

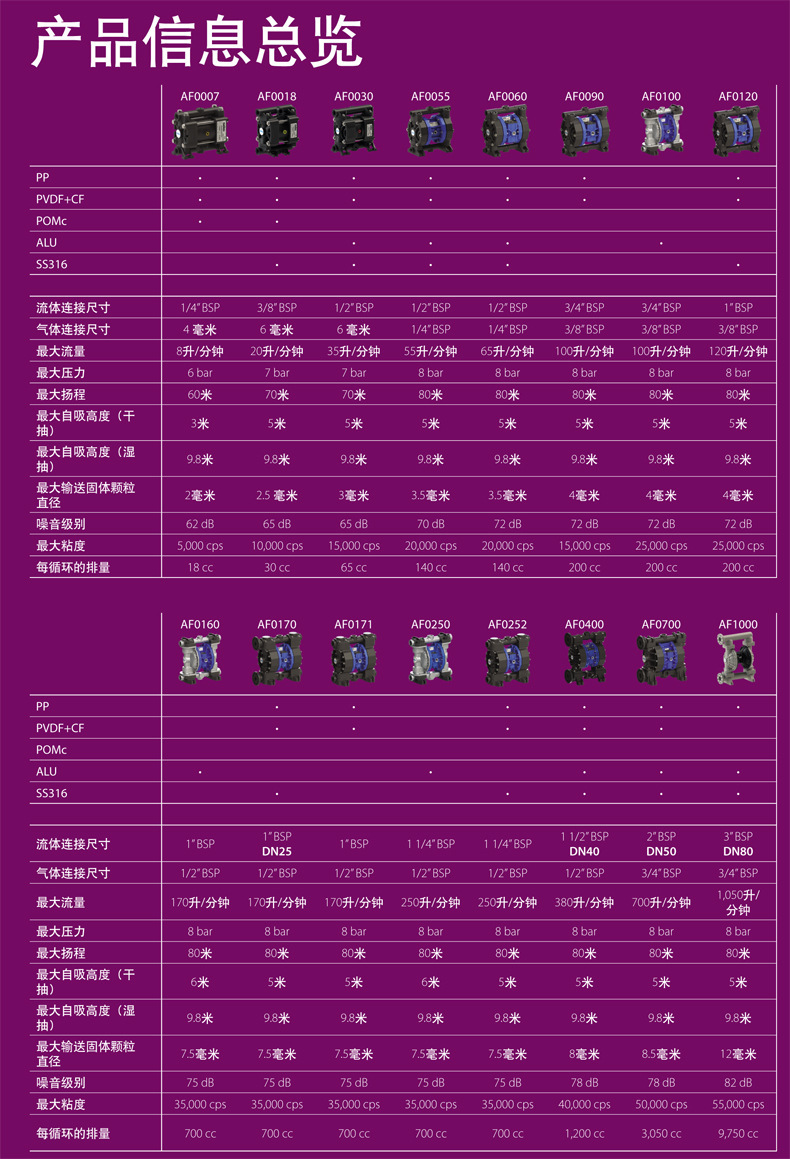

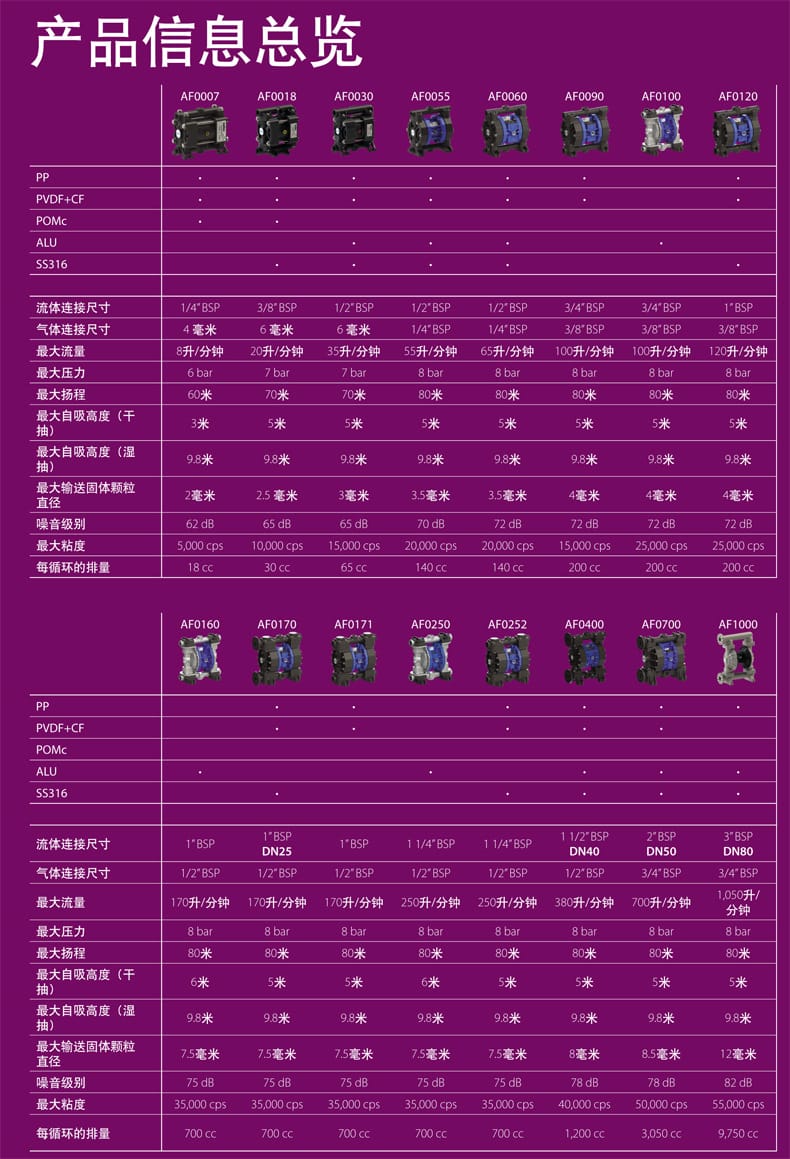

技术参数
| 型号 |
流体连接 |
气源连接 |
最大流量 (L/min) |
最大压力 (bar) |
最大扬程 (m) |
最大固体颗粒 (mm) |
最大粘度 (cps) |
噪音 (dB) |
每循环排量 (cc) |

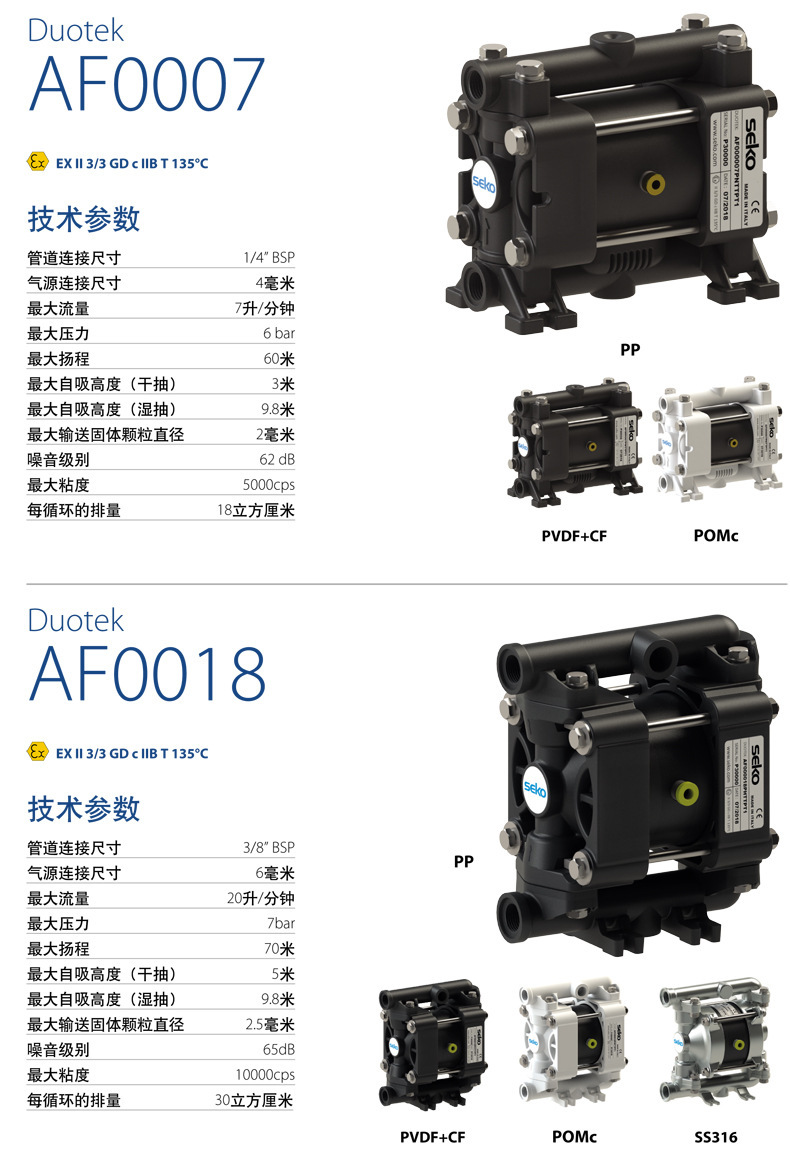

| AF0007 |
1/4" BSP |
4mm |
8 |
6 |
60 |
2 |
5,000 |
62 |
18 |
| AF0018 |
3/8" BSP |
6mm |
20 |
7 |
70 |
2.5 |
10,000 |
65 |
30 |
| AF0030 |
1/2" BSP |
6mm |
35 |
7 |
70 |
3 |
15,000 |
65 |
65 |
| AF0055 |
1/2" BSP |
1/4" BSP |
55 |
8 |
80 |
3.5 |
20,000 |
70 |
140 |

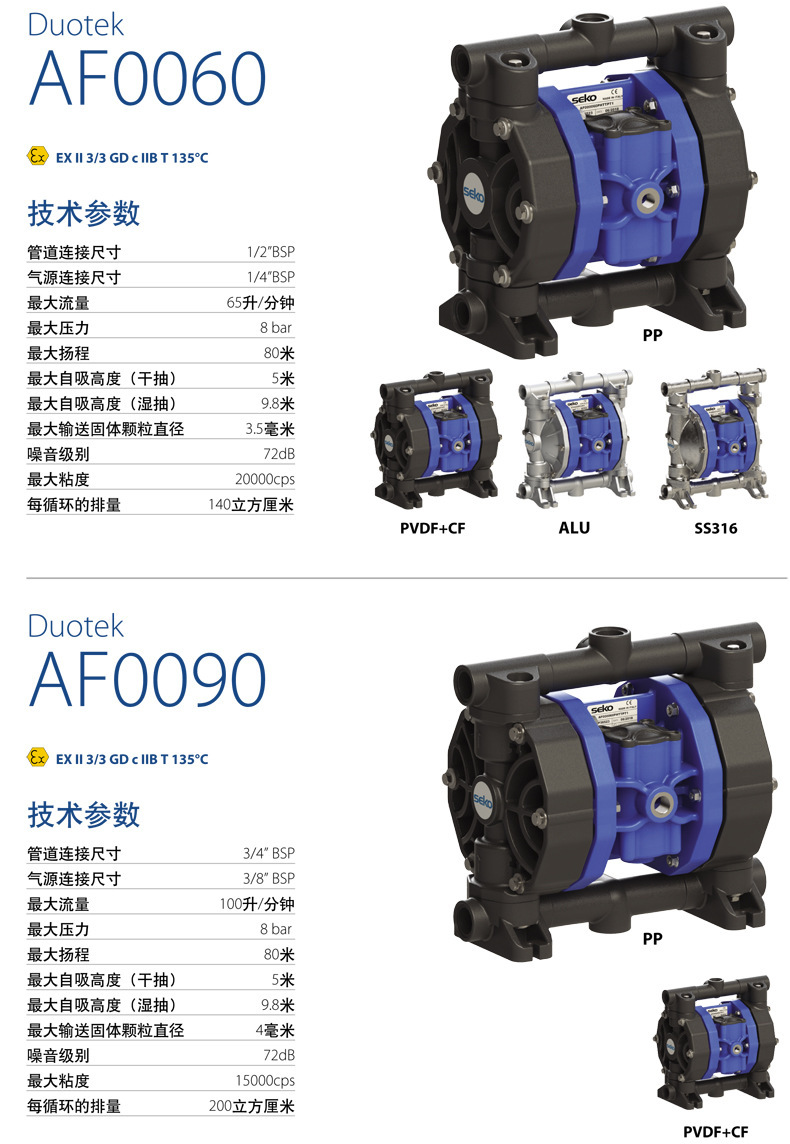

| AF0060 |
1/2" BSP |
1/4" BSP |
65 |
8 |
80 |
3.5 |
20,000 |
72 |
140 |
| AF0090 |
3/4" BSP |
3/8" BSP |
100 |
7 |
80 |
4 |
15,000 |
72 |
200 |
| AF0120 |
1" BSP |
3/8" BSP |
120 |
8 |
80 |
4 |
25,000 |
72 |
200 |

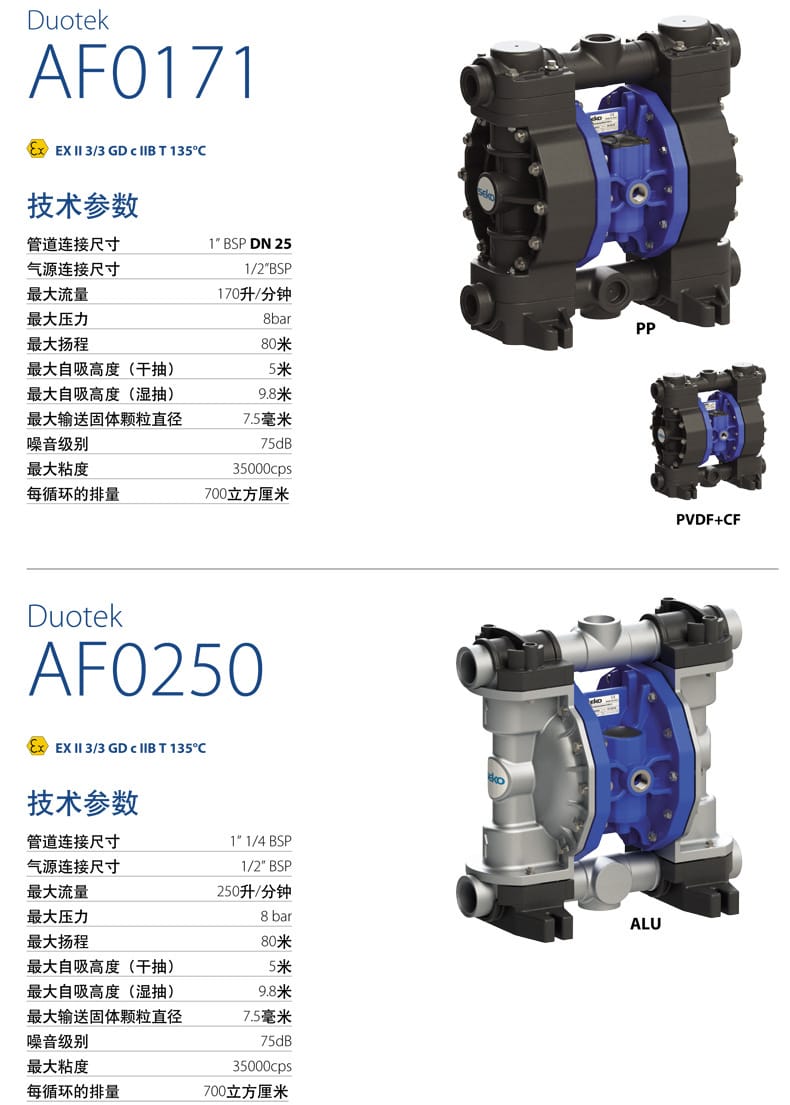

| AF0160 |
1" BSP |
1/2" BSP |
170 |
8 |
80 |
7.5 |
35,000 |
75 |
700 |

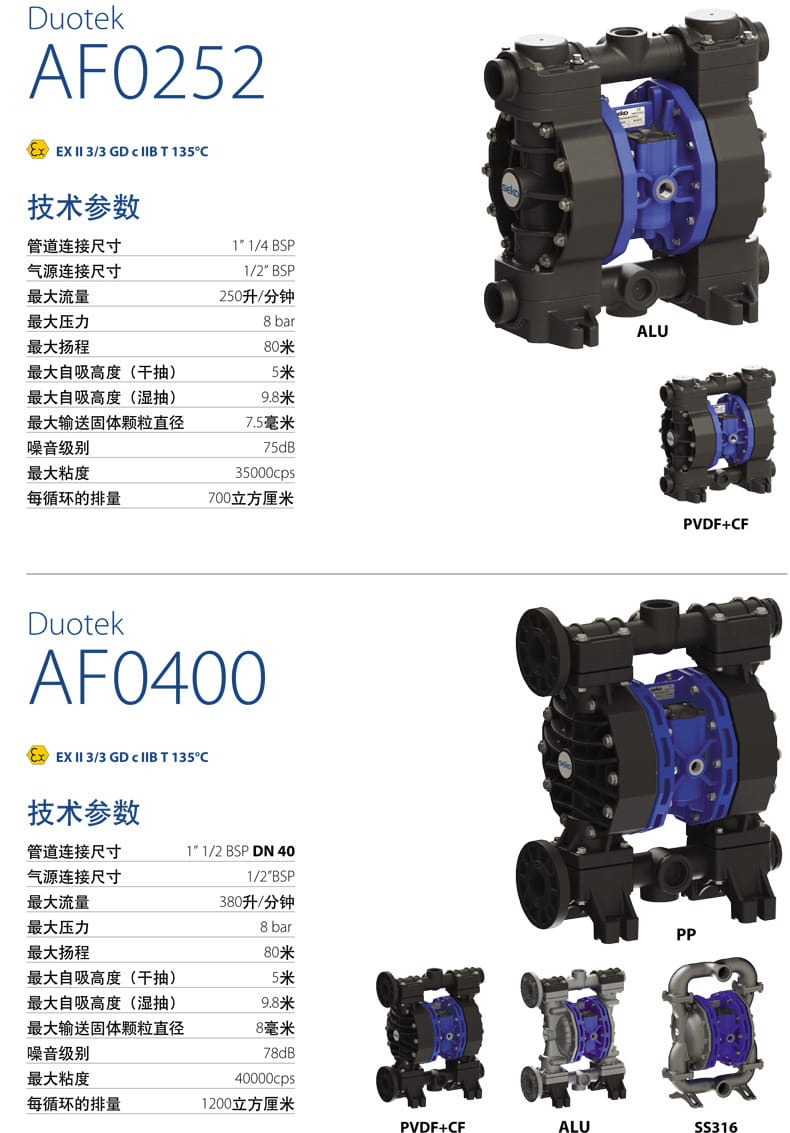

| AF0400 |
DN40 |
1/2" BSP |
380 |
8 |
80 |
8 |
40,000 |
78 |
1,200 |

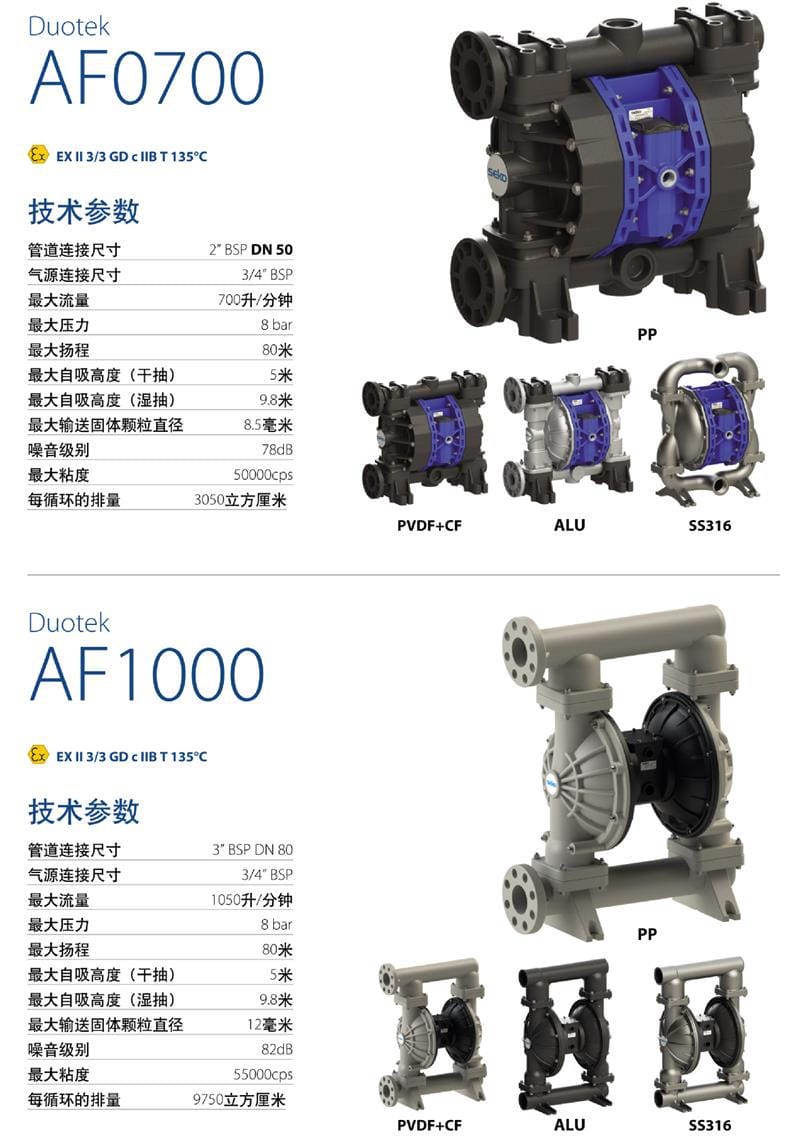

| AF1000 |
DN80 |
3/4" BSP |
1050 |
8 |
80 |
12 |
55,000 |
82 |
9,750 |
注：具体参数可能因配置不同略有差异，请以实物铭牌为准。

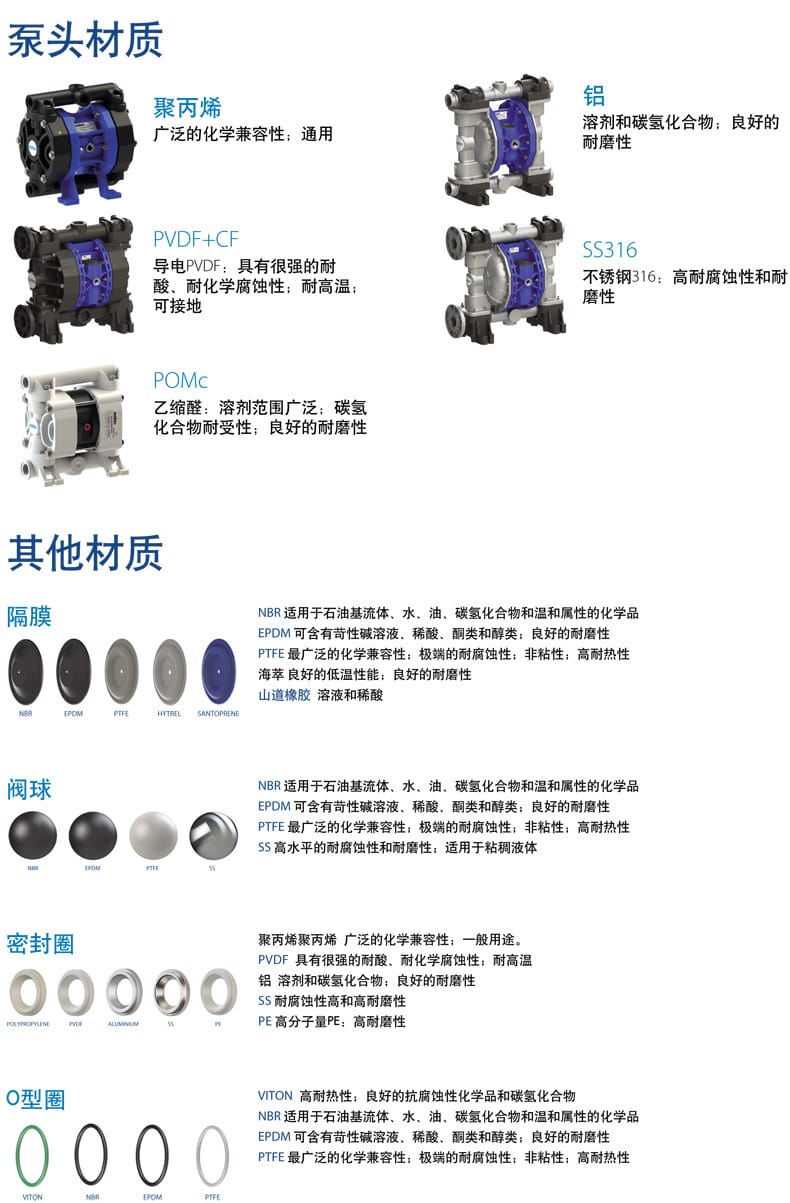

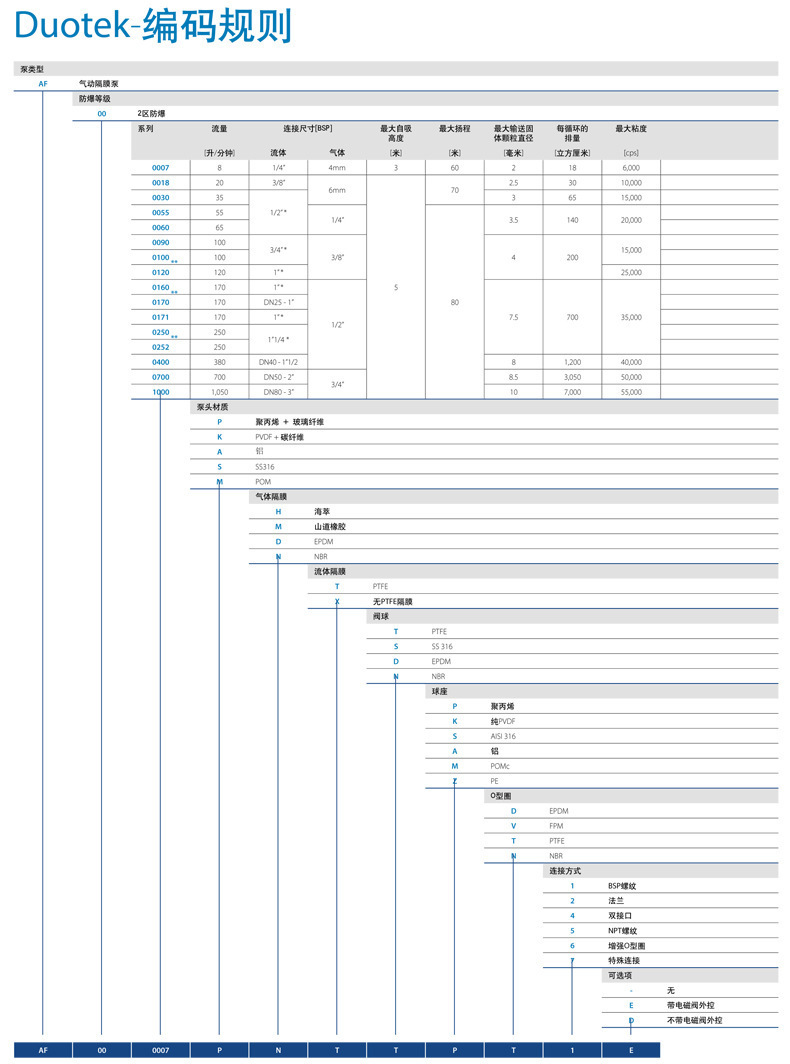

材质选型指南
- 泵头材质：

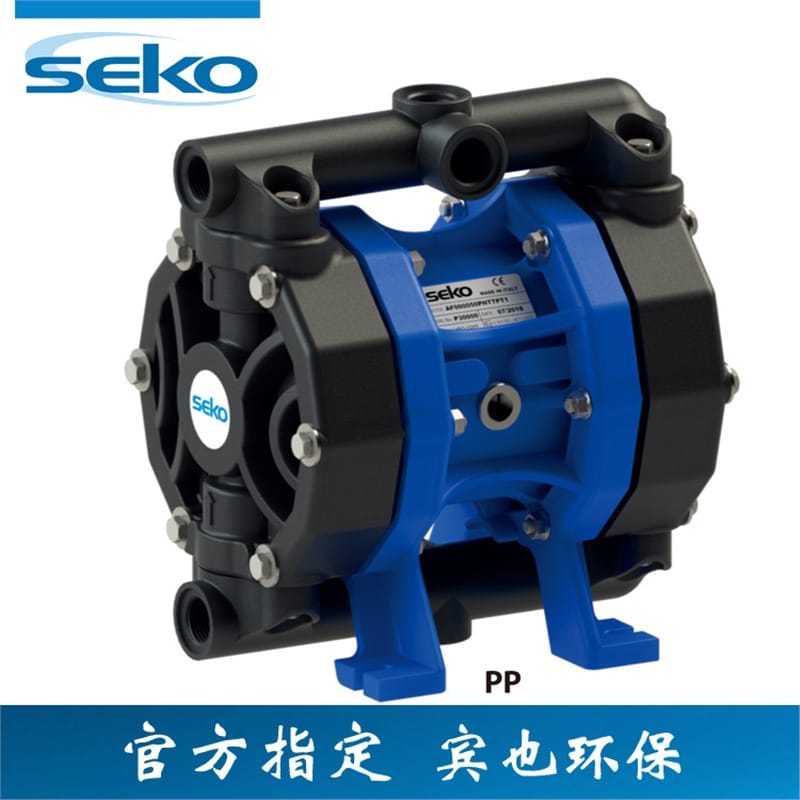

- P (PP)：聚丙烯 + 玻璃纤维，广泛化学兼容性，通用型。
- K (PVDF+CF)：导电 PVDF+ 碳纤维，耐强酸、耐化学腐蚀，耐高温，可接地。
- A (ALU)：铝，适用于溶剂和碳氢化合物，耐磨性好。

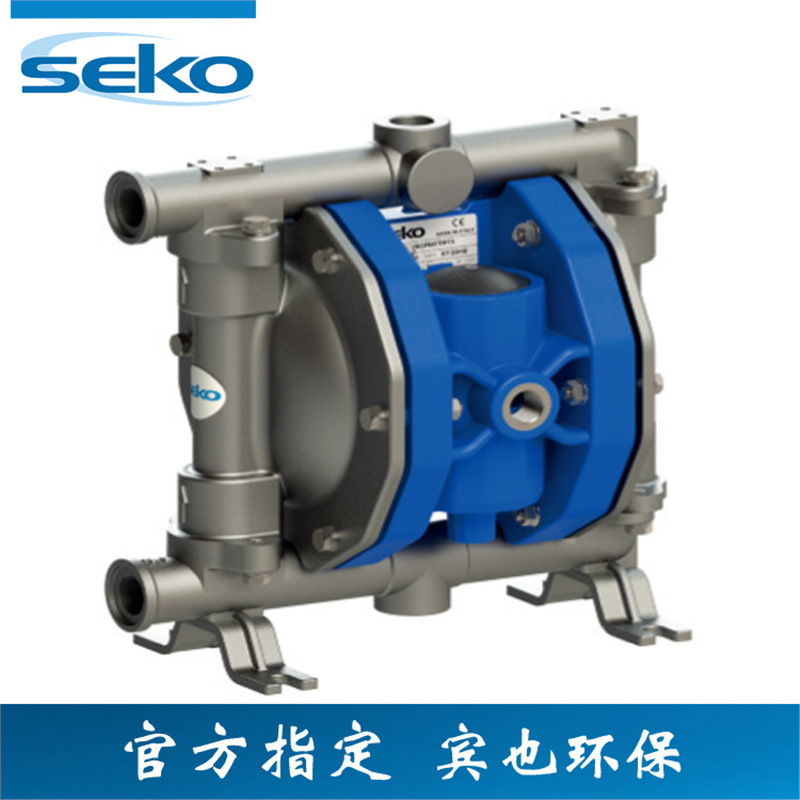

- S (SS316)：不锈钢 316，高耐腐蚀性和耐磨性。
- M (POMc)：共聚甲醛，溶剂范围广泛，耐碳氢化合物，耐磨。
- 隔膜材质：
- T (PTFE)：最广泛的化学兼容性，极耐腐蚀，非粘性，高耐热。
- D (EPDM)：耐苛性碱、稀酸、酮类、醇类，耐磨。
- N (NBR)：适用于石油基流体、水、油、碳氢化合物。
- H (海萃/Hytrel)：良好的低温性能，耐磨。
- M (山道/Santoprene)：适用于溶液和稀酸。
- 阀球/阀座/密封圈：提供 PTFE、SS316、EPDM、NBR、Viton 等多种选项以适应不同介质。
应用行业
- 化工行业：输送酸、碱、溶剂、腐蚀性化学品。
- 水处理：加药、污水输送、污泥处理。
- 陶瓷与矿业：输送泥浆、釉料、矿浆（耐受固体颗粒）。
- 涂装行业：油漆、涂料输送（低剪切力保护物料结构）。
- 制药与食品：（需确认材质符合卫生标准）输送原料液。
- 环保行业：废液排放、化学品投加。
安装条件
- 气源要求：需提供清洁、干燥的压缩空气，压力范围通常为 2-8 bar（根据型号最大压力而定）。建议安装空气过滤调节阀。
- 管道连接：
- 进出口管道应独立支撑，避免重量压在泵体上。
- 连接尺寸需匹配（BSP 螺纹、法兰或 NPT 螺纹）。
- 建议进出口安装软管以减少振动传递。
- 接地保护：若输送易燃溶剂，请选择导电材质泵头（如 PVDF+CF）并确保泵体可靠接地，防止静电积聚。
- 安装环境：安装在平整、稳固的基础上，周围留有维护空间。防爆区域需符合相应的防爆安装规范。
- 消音器：排气口建议安装消音器以降低噪音并防止异物进入。
注意事项
- 介质兼容性：使用前务必确认泵头、隔膜、阀球及密封圈材质与输送介质的化学兼容性，防止腐蚀损坏。
- 防冻措施：在寒冷环境下，气动泵排气口可能结冰导致停机。建议使用干燥空气或安装空气加热器，停机后排空泵内积液。
- 空气过滤：压缩空气中不得含有水分和杂质，否则会损坏气动马达内部零件。
- 紧固检查：定期检查螺栓紧固情况，特别是经过长时间振动运行后。
- 备件更换：隔膜为易损件，建议定期检查和更换。若发现流量下降或异响，应及时检修。
- 严禁封闭出口：虽然气动泵具有安全关死特性，但长期在出口封闭高压状态下运行会缩短膜片寿命。
- 特殊配置：若选型包含电磁阀外控（E 选项）或远程控制系统，请遵循电气接线规范。
