SEKO JANUS 系列 JO060 气动隔膜泵产品详解
1. 产品概述

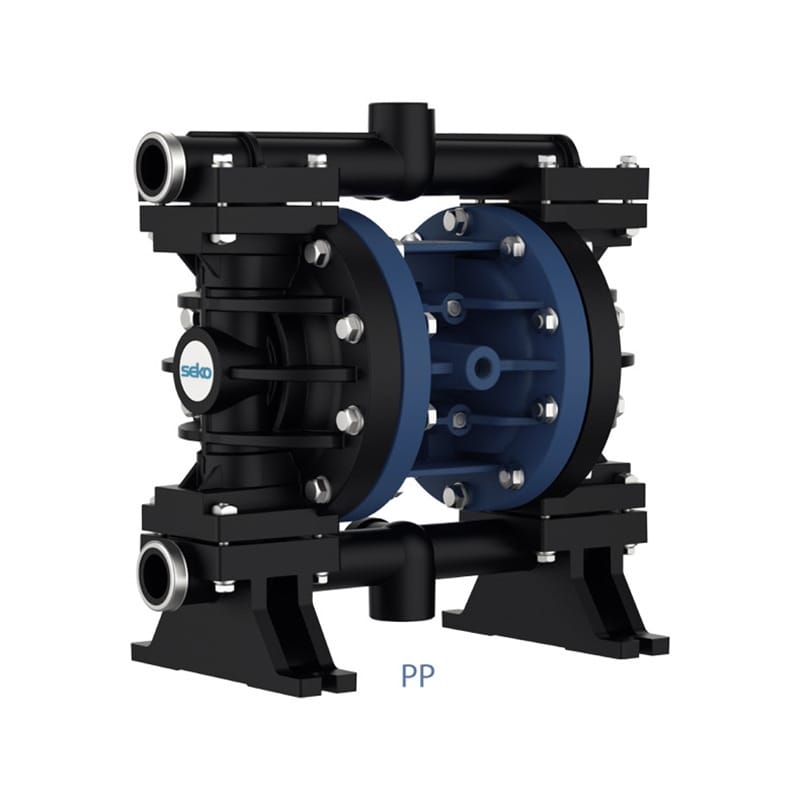

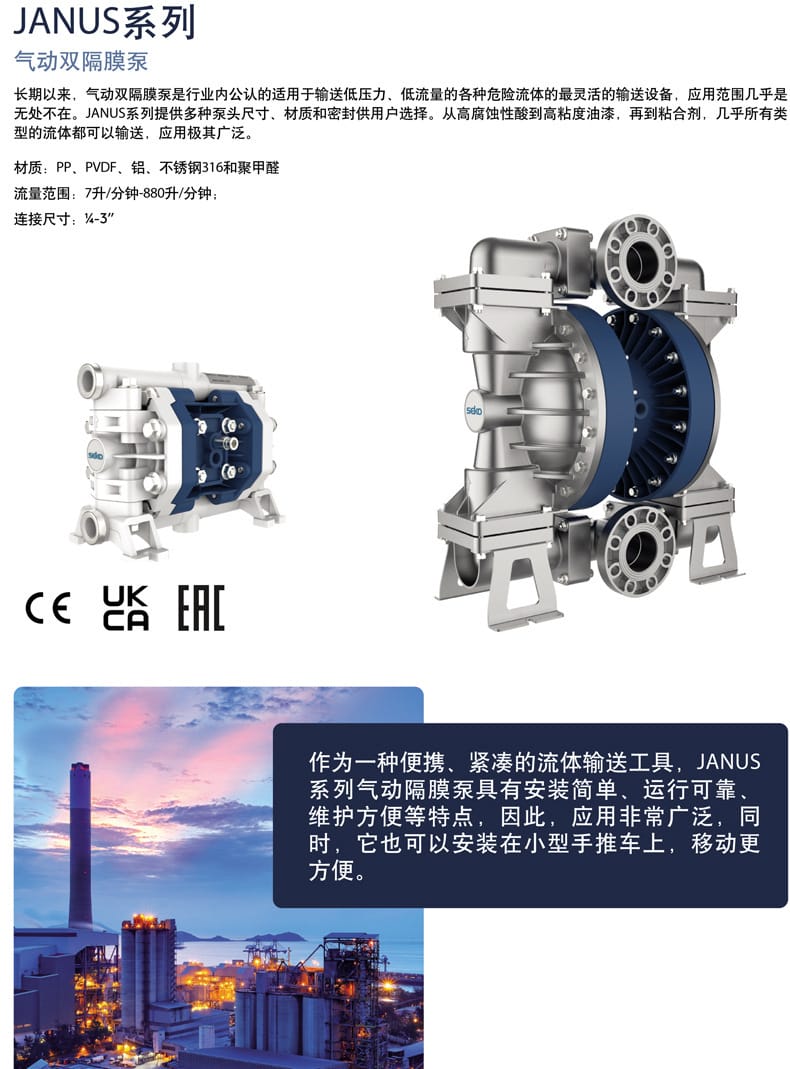

SEKO JANUS 系列 JO060 气动双隔膜泵是一款便携式、紧凑型的流体输送工具，专为输送低压力、低流量的各种危险流体设计。作为行业内公认的灵活输送设备，该系列泵具有安装简单、运行可靠、维护方便等特点。泵体采用全螺栓设计以确保有效密封，延长防漏维护频率，并配备特殊排气腔设计以降低噪音和空气消耗量。产品通过 CE、UK、CA 等认证，适用于从高腐蚀性酸到高粘度油漆等多种流体的输送。
2. 核心特点
- 灵活调节：流量和扬程可根据气源压力进行调节。
- 安全可靠：支持安全关死（死头运行），无机械密封，无电气安装，本质安全。
- 运行能力强：支持干式运行及干式自启动，具备优秀的自吸能力。
- 物料保护：低剪切力设计，不易破坏敏感物料结构。

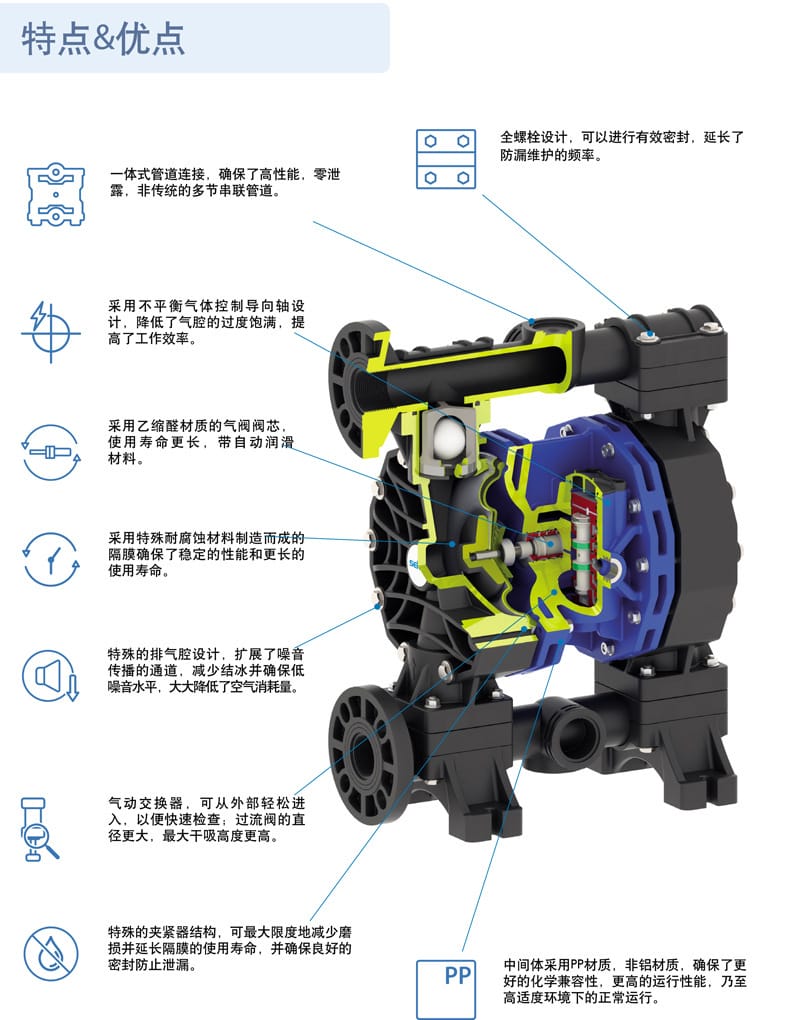

- 结构设计：全螺栓设计确保零泄露；一体式管道连接确保高性能；不平衡气体控制导向轴设计提高工作效率。
- 维护便捷：气动交换器可从外部轻松进入检查；特殊夹紧器结构减少磨损，延长隔膜寿命。
- 环境适应性：中间体采用 PP 材质（非铝），确保在高湿度及化学腐蚀环境下的正常运行。

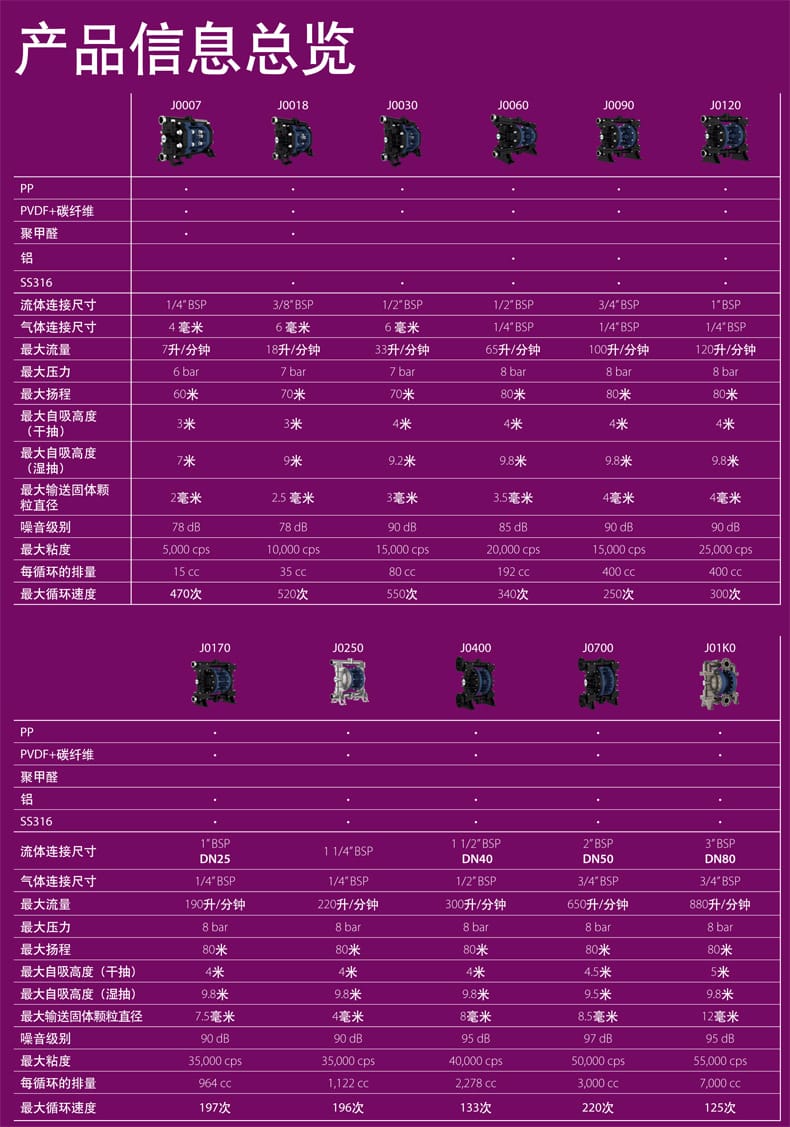

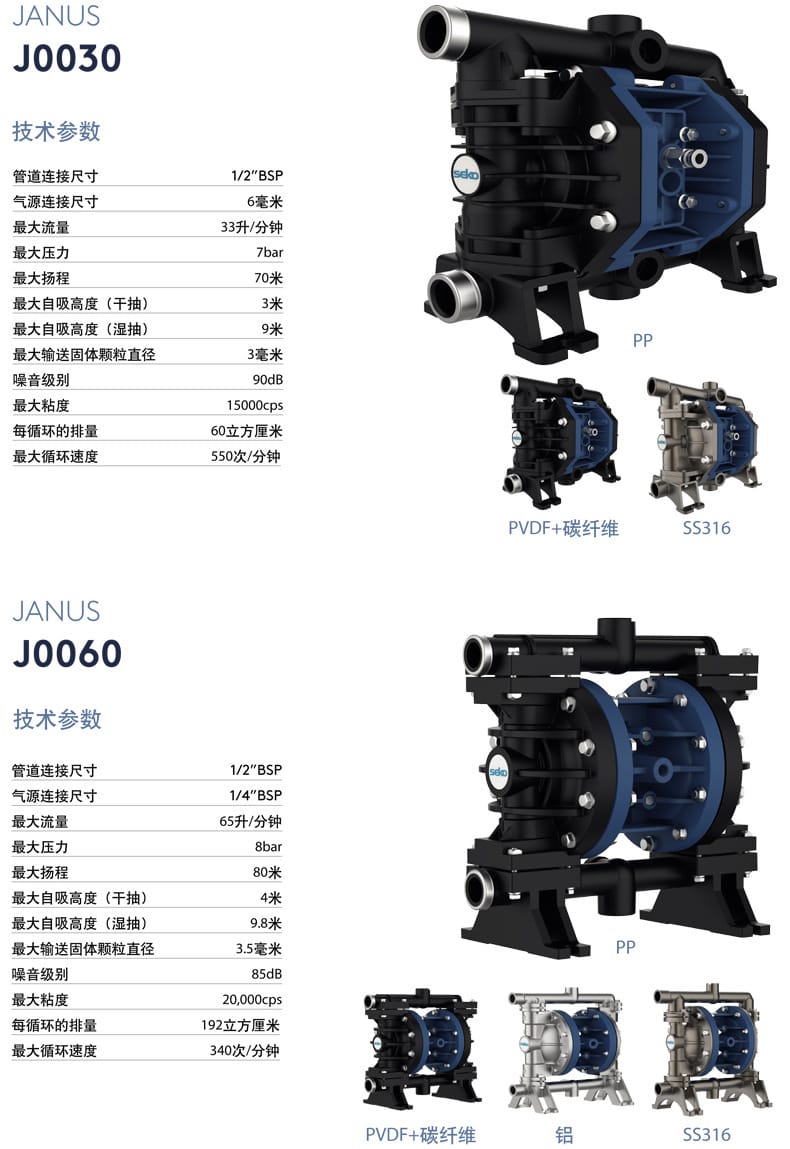

3. 技术参数 (JO060 型号)
| 参数项目 |
规格指标 |
| 最大流量 |
65 升/分钟 |
| 最大压力 |
8 bar |
| 最大扬程 |
80 米 |
| 最大自吸高度 (干抽) |
4 米 |
| 最大自吸高度 (湿抽) |
9.8 米 |
| 最大输送固体颗粒直径 |
3.5 毫米 |
| 噪音级别 |
85 dB |
| 最大粘度 |
20,000 cps |
| 每循环排量 |
192 立方厘米 (cc) |
| 最大循环速度 |
340 次/分钟 |
| 流体连接尺寸 |
1/2" BSP |
| 气源连接尺寸 |
1/4" BSP |

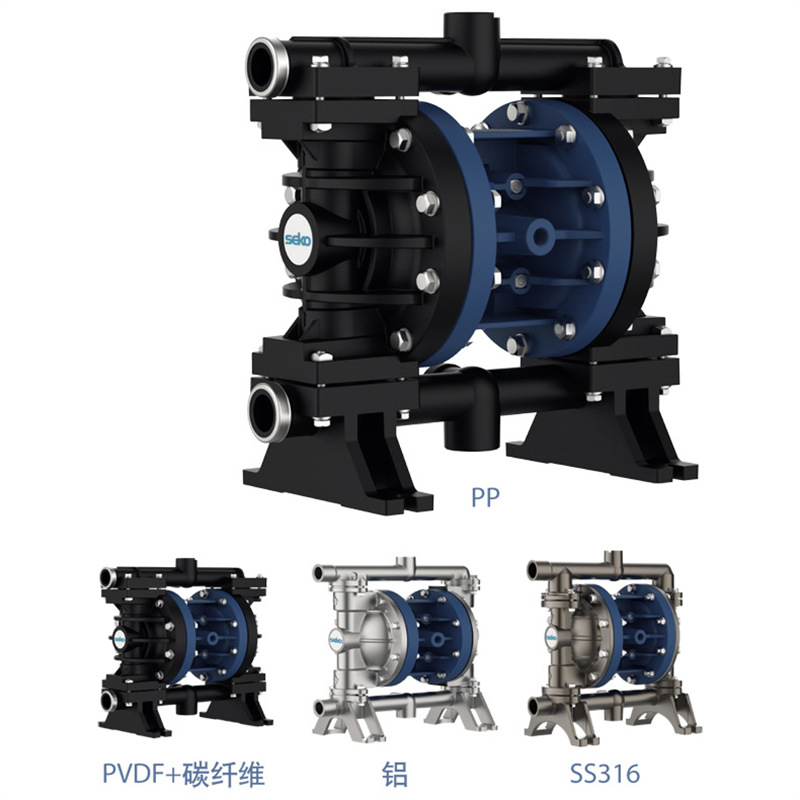

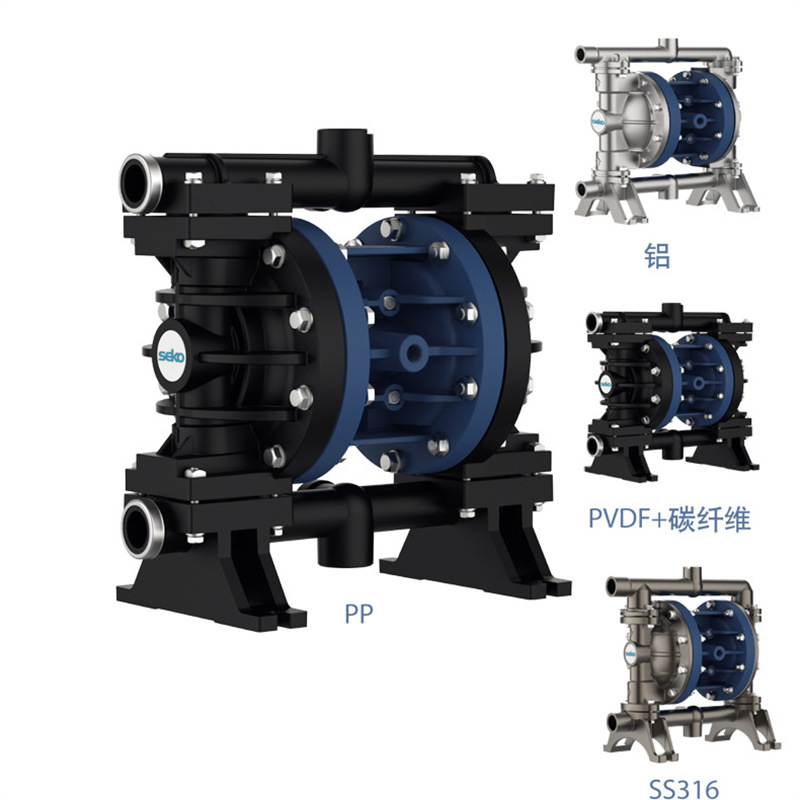

| 可选泵头材质 |
PP、PVDF+ 碳纤维、铝、SS316 不锈钢 |

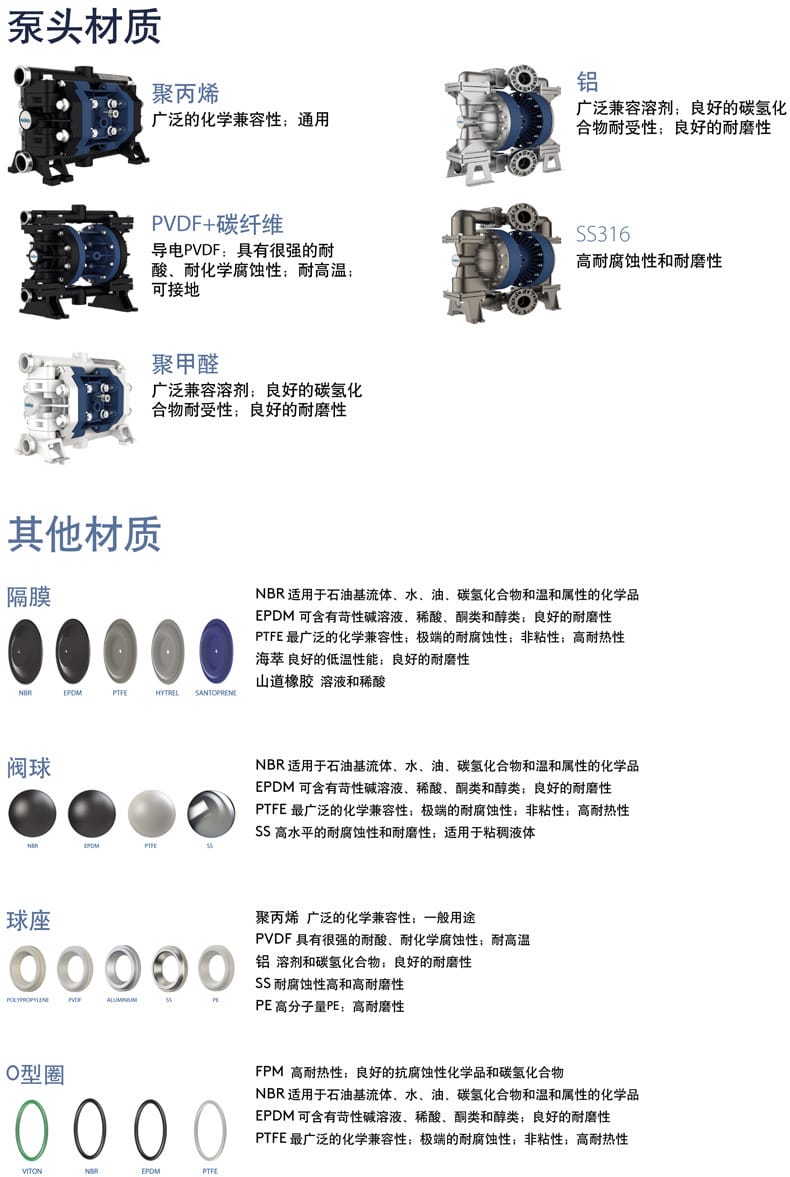

4. 材质选择与兼容性
- 泵头材质：
- PP (聚丙烯)：通用性强，广泛兼容溶剂，良好的碳氢化合物耐受性及耐磨性。
- PVDF+ 碳纤维：导电性强，耐酸、耐化学腐蚀性极佳，耐高温，可接地。
- SS316 (不锈钢)：高耐腐蚀性和耐磨性。
- 铝/聚甲醛：良好的耐磨性及溶剂兼容性。
- 隔膜材质：NBR (石油基/水)、EPDM (苛性碱/稀酸)、PTFE (极端耐腐蚀/耐高温)、SANTOPRENE (低温/耐磨)、HYTREL (山道橡胶/稀酸)。
- 阀球/球座/O 型圈：提供 NBR、EPDM、PTFE、SS、PE、FPM 等多种组合，以满足不同化学介质的兼容性需求。

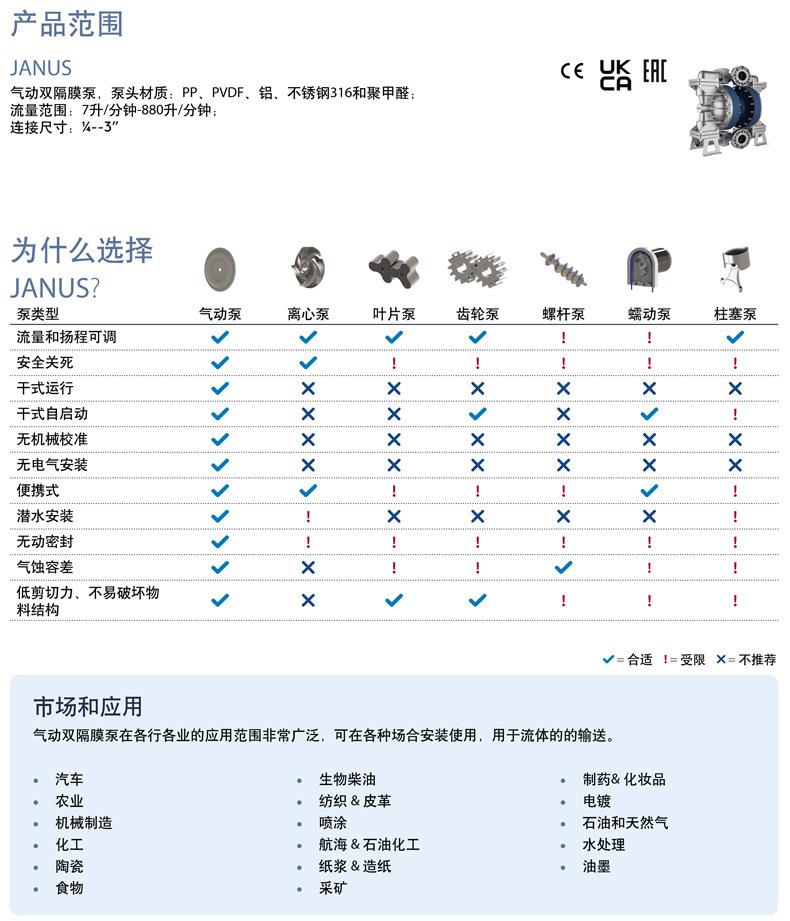

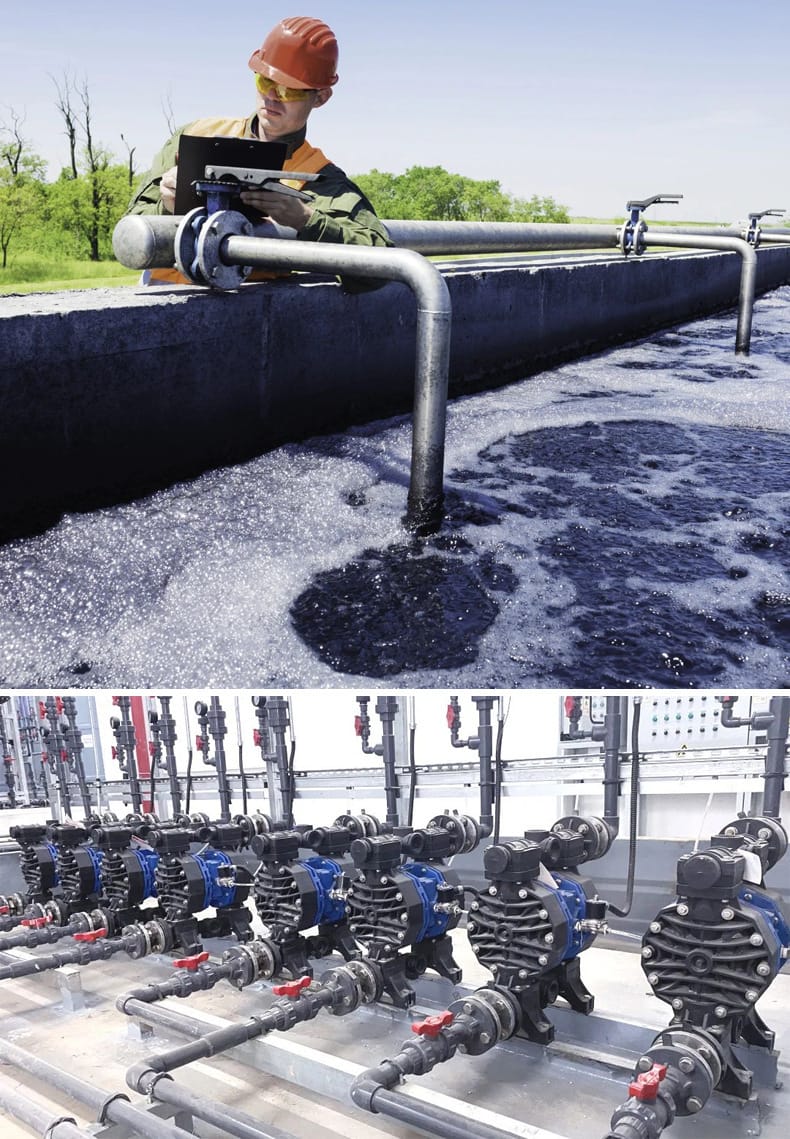

5. 应用行业
JANUS 系列气动双隔膜泵应用范围广泛，涵盖以下行业：
- 化工与石油：化工、石油和天然气、航海 & 石油化工、生物柴油。
- 制造与加工：汽车、机械制造、纺织 & 皮革、陶瓷、采矿。
- 环保与水处理：水处理、电镀、喷涂、纸浆 & 造纸。
- 民生与轻工：制药 & 化妆品、农业、食物、油墨。

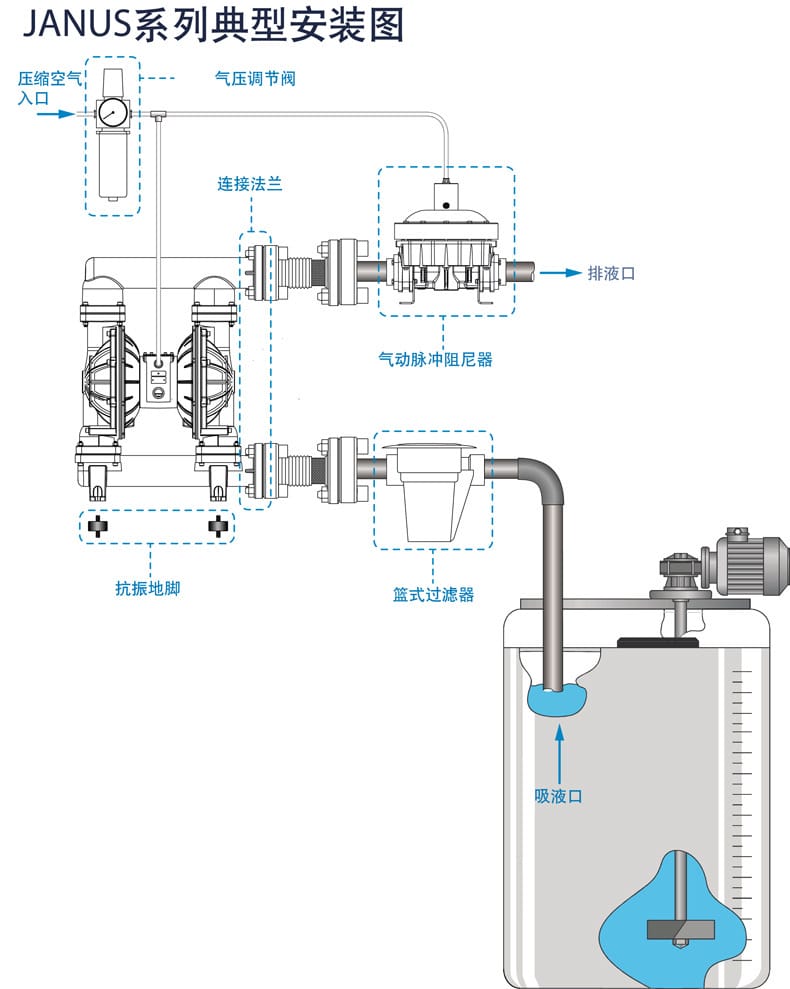

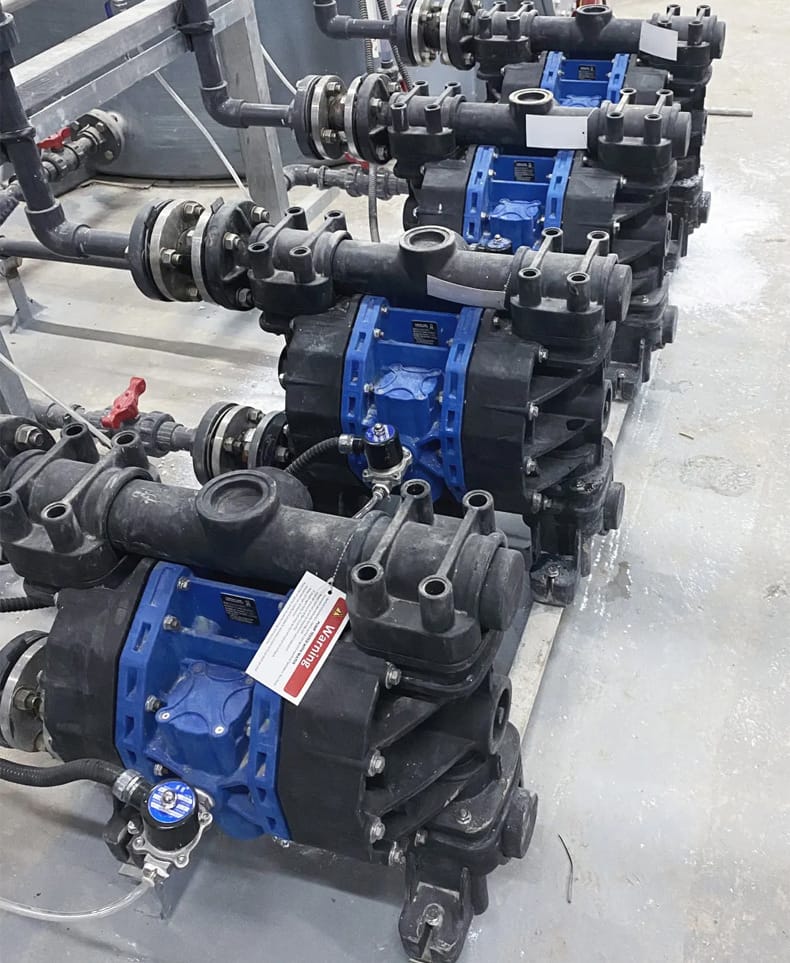

6. 安装条件
- 气源要求：需连接压缩空气入口，建议配备气压调节阀以控制流量和压力。
- 管路配置：
- 入口端建议安装蓝式过滤器，防止杂质进入。
- 出口端建议安装气动脉冲阻尼器，稳定流体输出。
- 使用连接法兰确保密封性。
- 基础固定：建议安装抗振地脚，减少运行震动。
- 排液设置：需设置排液口以便维护排空。

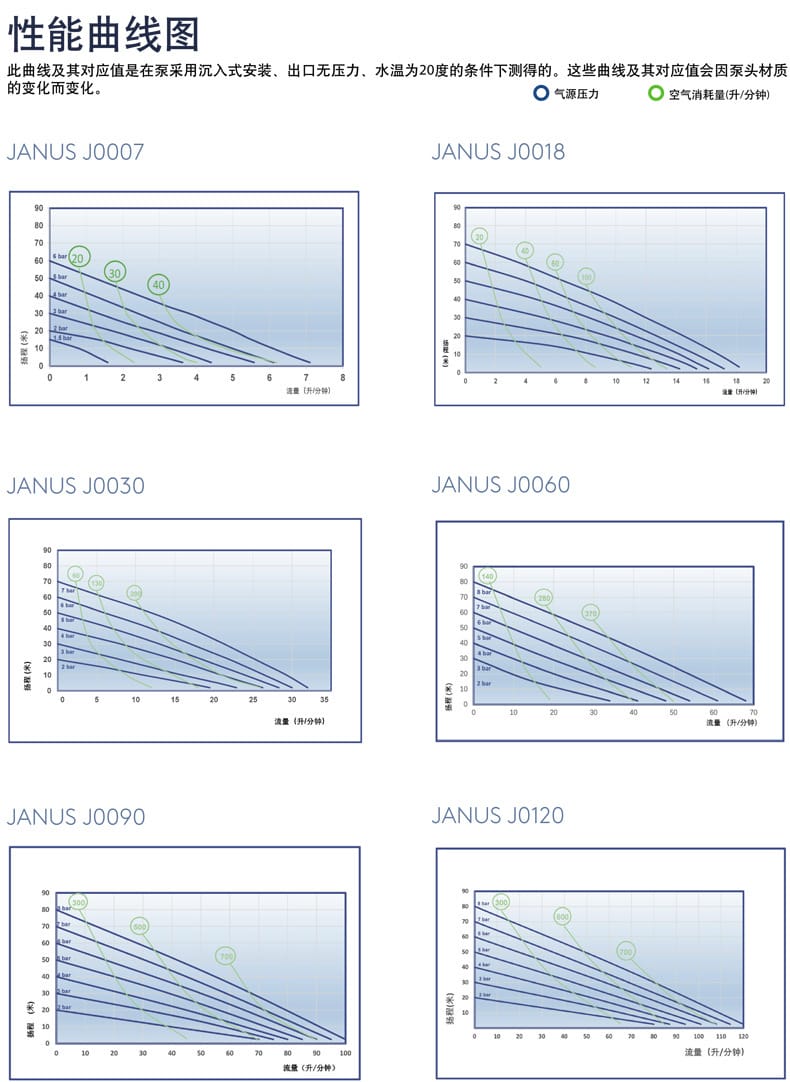

- 性能测试基准：标准性能曲线基于泵采用沉入式安装、出口无压力、水温为 20 度的条件测得。
7. 注意事项
- 材质兼容性：使用前务必根据输送流体的化学性质核对泵头、隔膜、阀球及 O 型圈的材质兼容性表，避免腐蚀损坏。
- 性能偏差：实际流量和扬程会因泵头材质变化、流体粘度及背压不同而产生偏差，请参考性能曲线图进行选型。
- 气源处理：确保压缩空气清洁干燥，以延长气动交换器及阀芯使用寿命。
- 维护检查：定期检查隔膜状态及密封件，利用外部可进入的气动交换器设计进行快速检查。
- 固体颗粒：输送含有固体颗粒的流体时，颗粒直径不得超过该型号规定的最大输送直径（JO060 为 3.5 毫米）。
- 噪音防护：部分型号运行噪音较高（JO060 为 85dB），建议在必要时采取听力保护措施或安装消音装置。
