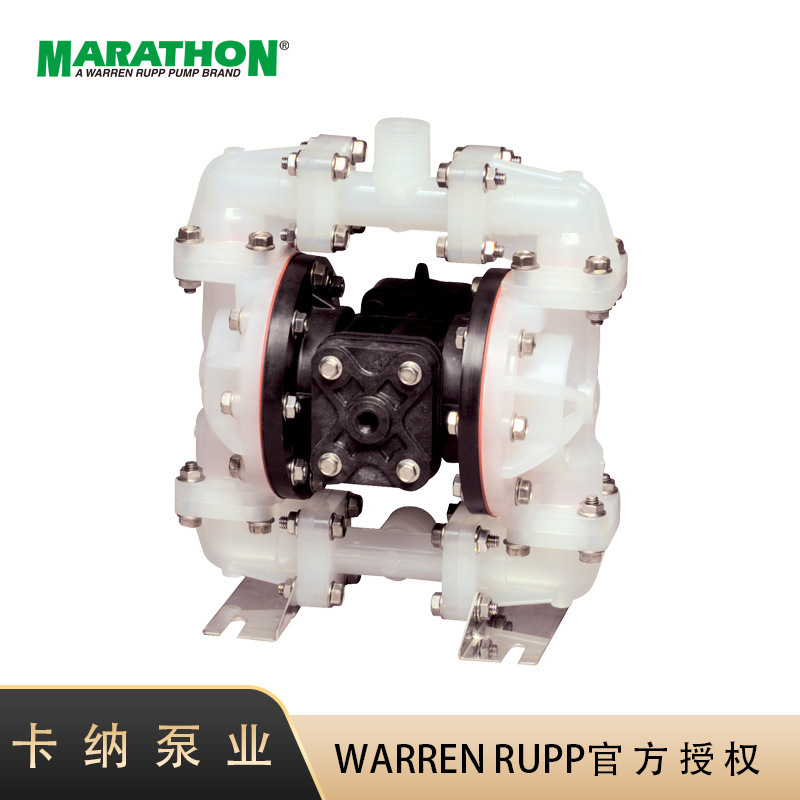

美国马拉松 (MARATHON) 气动隔膜泵 M05B2P2TPNS000 产品详解
产品概述
MARATHON 是美国 WARREN RUPP.INC 旗下知名品牌，本款型号 M05B2P2TPNS000 为半寸 (DN15) 塑料气动隔膜泵。该产品专为输送含固体颗粒、剪切敏感介质及腐蚀性流体设计，凭借独特的在线检修系统和坚固的全螺栓结构，实现了极低的维护成本与高可靠性运行。
1. 核心特点
- 在线检修系统 (ESADS+PLUS)：独具特色的气体分配系统，仅需一把扳手、拆卸四颗螺栓，即可在 5 分钟内完成导向阀和主气阀的在线检修与维护。无需拆卸管路或泵体，大幅节约运营时间与成本。
- 无死点连续运行：独特的气阀设计保证泵运行时无关死点，实现平稳连续送行。
- 安全可靠：气动驱动无需电源，适用于易燃易爆环境；具备多种安全认证；流量与扬程可自我调节，无需复杂电控装置。
- 强适应性与耐用性：
- 可输送含固体颗粒 (最大粒径 3mm)、腐蚀性或磨蚀性流体。
- 自吸能力强，支持干运行。
- 可液下或浸没式安装，无惧管路堵塞，不需额外管路保护装置。
- 全螺栓结构加粗隔膜连杆设计，确保泵体坚固耐用。
- 无油润滑：采用无油润滑设计，避免介质污染。

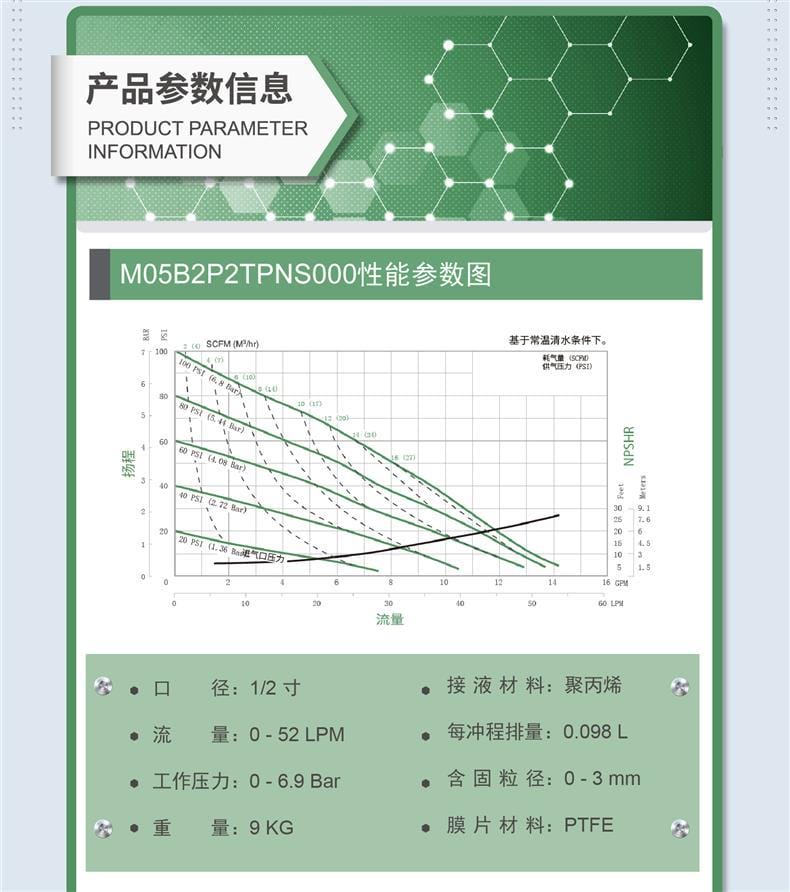

2. 技术参数
| 参数项 |
规格指标 |
| 品牌 |
MARATHON (Warren Rupp Inc.) |
| 型号 |
M05B2P2TPNS000 |
| 泵类型 |
气动隔膜泵 |
| 口径 |
1/2 寸 (DN15) |
| 接液材料 |
聚丙烯 (PP) |
| 膜片材料 |
PTFE (聚四氟乙烯) |
| 最大流量 |
0 - 52 LPM |
| 每冲程排量 |
0.098 L |
| 工作压力 |
0 - 6.9 Bar |
| 含固粒径 |
0 - 3mm |
| 设备重量 |
9 KG |
| 供气压力 |
建议最大 7 Bar (参考图表及工况) |
3. 应用行业
基于其耐腐蚀 (PP/PTFE 材质)、耐磨损及可输送含颗粒流体的特性，本泵广泛应用于以下行业：
- 化工行业：输送酸、碱、溶剂等腐蚀性化学介质。
- 水处理与环保：污水输送、污泥处理、药剂添加。
- 陶瓷与采矿：输送含固体颗粒的浆料、磨蚀性流体。
- 食品加工：输送剪切敏感介质 (需确认具体认证情况)。
- 一般工业：油漆、涂料、胶水及废弃液转移。
4. 安装条件
- 气源要求：需配备清洁、干燥的压缩空气源，建议安装空气过滤调节阀以稳定供气压力。
- 安装位置：泵体应安装在平稳、坚固的基础上，建议通过螺栓固定以减少振动；支持液下或浸没式安装，但需确保气路密封性。
- 管路连接：进出口管路口径应不小于泵口径，尽量减少弯头以降低阻力；吸入管路必须密封良好以防漏气影响自吸性能。
- 接地保护：输送易燃介质时，泵体及管路必须进行可靠接地，以防静电积聚。
- 空间预留：周围需预留足够空间以便于进行在线检修操作 (拆卸四颗螺栓)。
5. 注意事项
- 介质兼容性：虽然接液材料为聚丙烯和 PTFE，但仍需在使用前确认具体介质与材料的化学兼容性，以防腐蚀损坏。
- 气源处理：压缩空气应经过滤，避免水分和杂质进入气阀系统影响寿命；若使用润滑空气，需注意后续介质是否允许含油。
- 防冻措施：在低温环境下使用时，需注意气动排气口可能因结冰导致停机，建议加装消声器或采取防冻措施。
- 维护周期：尽管支持在线检修，仍建议定期检查膜片状态，发现磨损或泄漏及时更换，以防隔膜破裂导致介质进入气室。

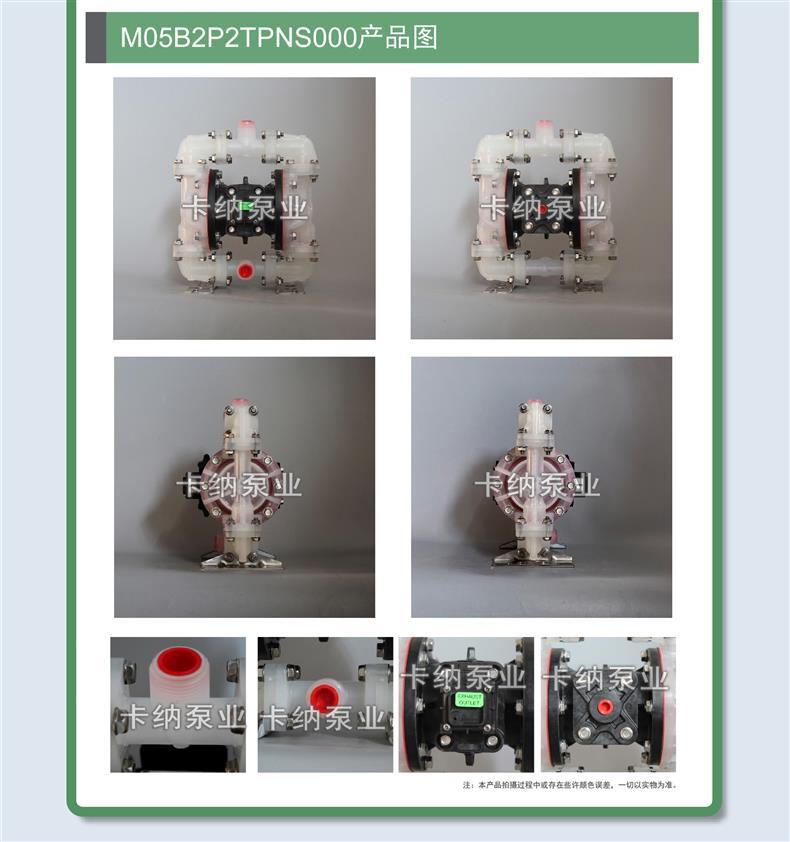

- 实物确认：产品拍摄可能存在颜色误差，具体规格请以实物及官方铭牌为准。
注：本产品由卡纳泵业供应，技术参数基于常温清水条件测试，实际工况性能可能略有差异。
