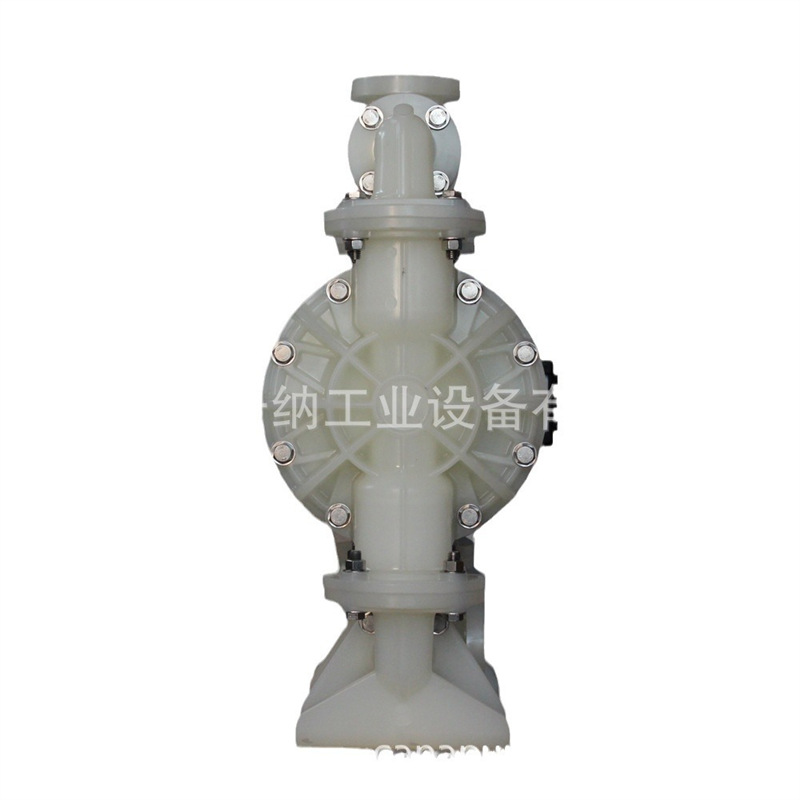

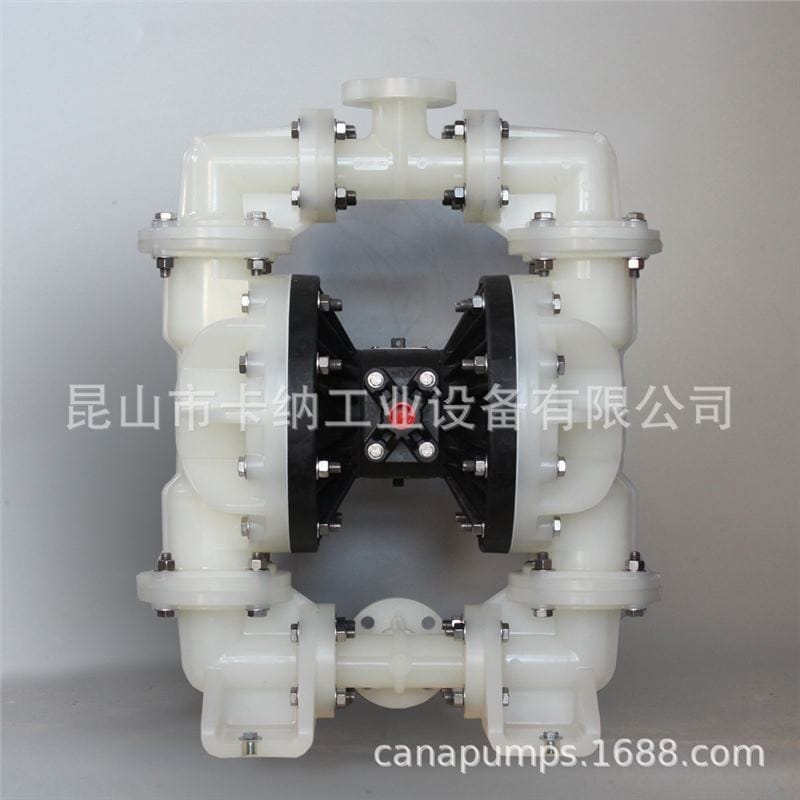

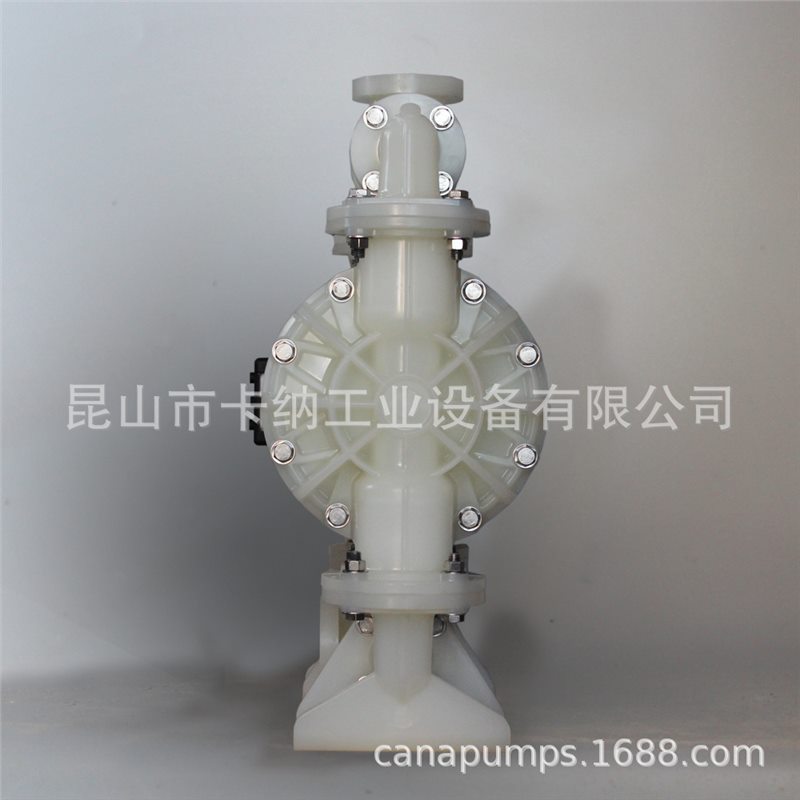

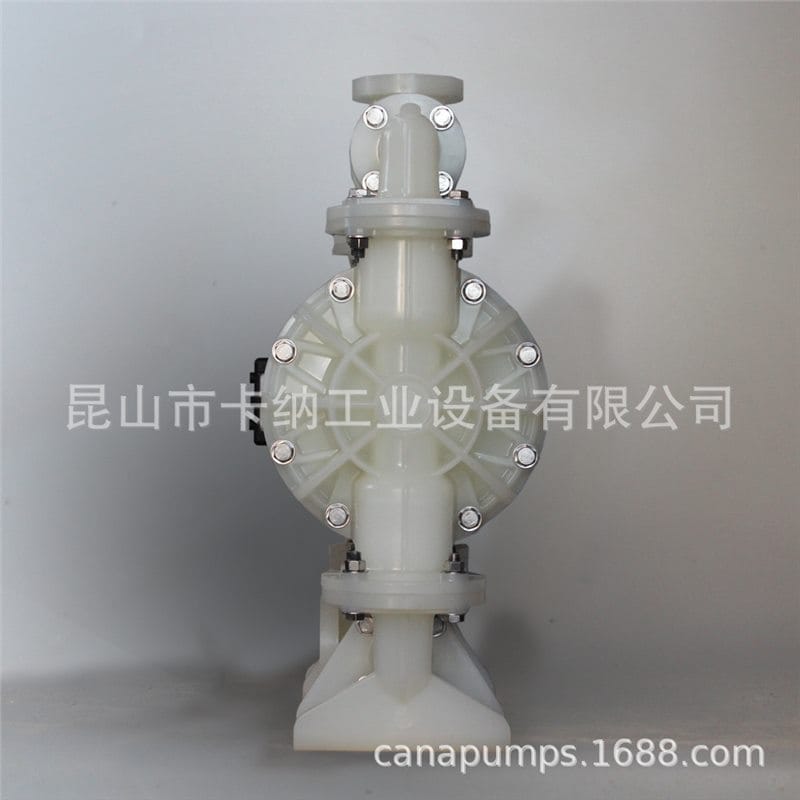

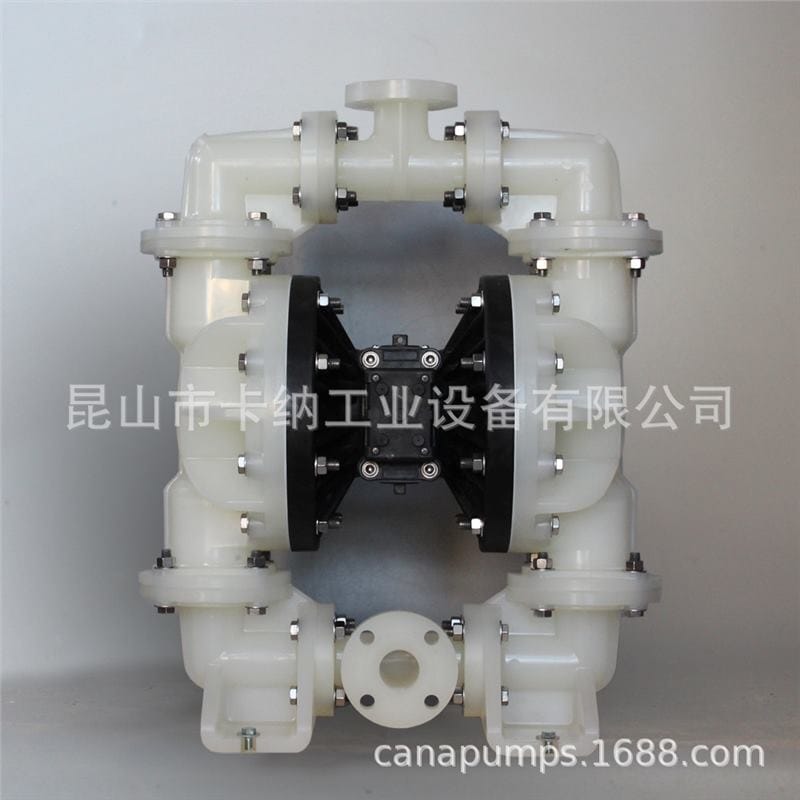

MARATHON WARREN RUPP 气动隔膜泵产品详解
产品型号：M15B3P1PPUS000
1. 核心特点
- 便捷维护系统：独具特色的在线检修气体分配系统 (ESADS+PLUS)，仅需一把扳手、拆卸四颗螺栓，五分钟即可完成导向阀和主气阀的在线检修与维护。无需拆卸管路或泵体，极大缩短维修时间，降低运营成本。
- 卓越运行性能：无死点设计保证连续送行，运行平稳；流量和扬程可自我调节，无需复杂电控装置；气动驱动无需电源，安全可靠。
- 广泛介质适应性：可输送含固体颗粒（最大粒径 12mm）、剪切敏感介质、腐蚀性或磨蚀性流体；无机械或填料密封，维护成本极低。
- 灵活安装与运行：自吸能力强，支持干运行；可液下或浸没式安装；无惧管路堵塞，不需管路保护装置。
- 坚固耐用结构：全螺栓结构，加粗隔膜连杆设计，确保泵体坚固耐用，安全可靠；各种安全认证齐全。

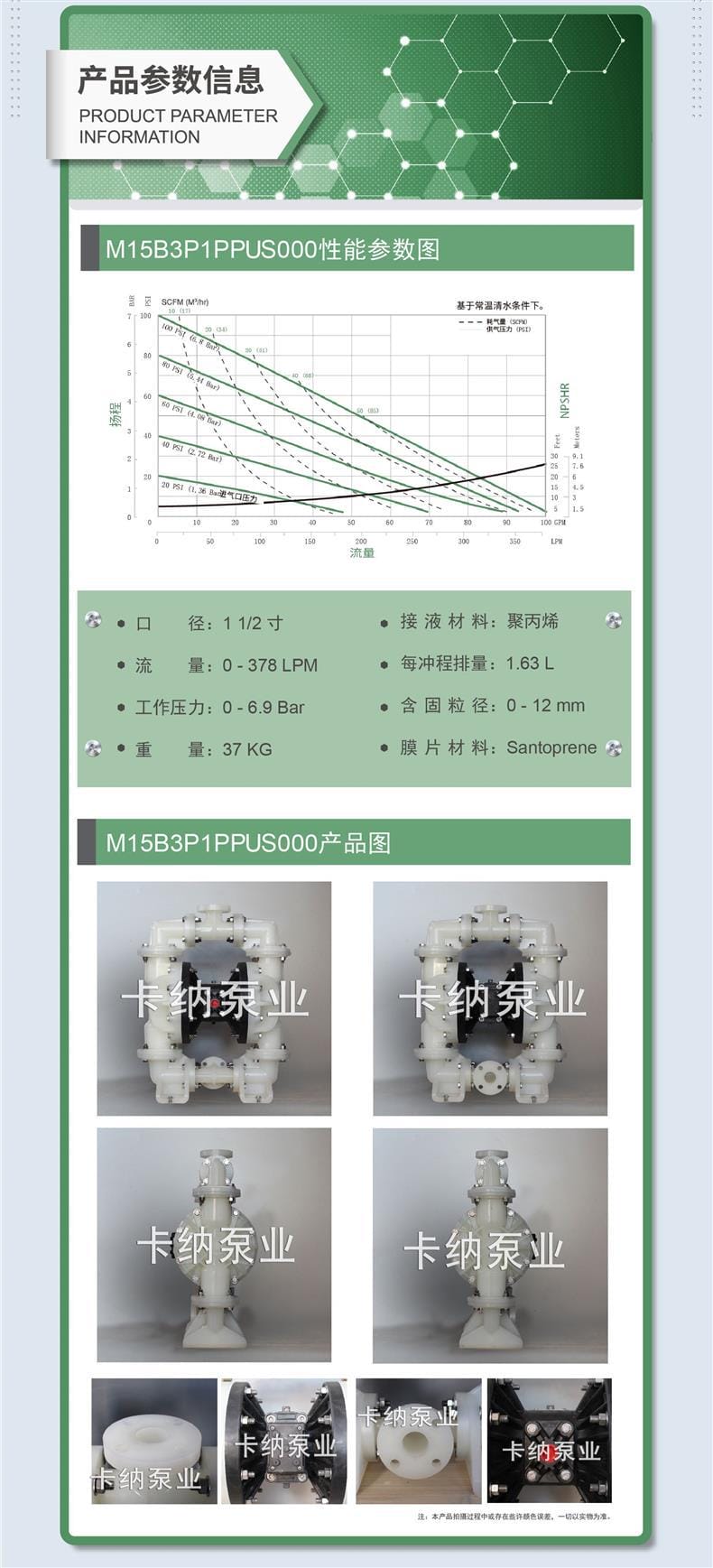

2. 技术参数
| 参数项 |
规格指标 |
| 品牌 |
MARATHON (WARREN RUPP.INC 旗下) |
| 型号 |
M15B3P1PPUS000 |
| 进出口口径 |
1 1/2 寸 |
| 接液材料 |
聚丙烯 (Polypropylene) |
| 膜片材料 |
Santoprene |
| 最大流量 |
0-378 LPM |
| 每冲程排量 |
1.63 L |
| 工作压力范围 |
0-6.9 Bar (最大进气压力 100 PSI) |
| 最大含固粒径 |
0-12 mm |
| 设备重量 |
37 KG |
| 性能基准 |
基于常温清水条件 |
3. 应用行业
基于产品耐腐蚀、耐磨损及可输送含固体颗粒流体的特性，本产品广泛应用于以下领域：
- 化工行业：输送各类腐蚀性酸碱溶液、化学试剂及溶剂。
- 环保水处理：污水处理、污泥输送、含杂质废水排放及加药系统。
- 矿业与陶瓷：输送磨蚀性矿浆、陶瓷釉料、泥浆及含颗粒介质。
- 涂装与印刷：输送油漆、油墨、胶水等剪切敏感介质。
- 一般工业：需要自吸、干运行、无电源环境或防爆要求的流体转移场景。
4. 安装条件
- 气源要求：需配备洁净的压缩空气源，进气压力需严格控制在 0-6.9 Bar (0-100 PSI) 范围内。
- 管路连接：进出口口径为 1 1/2 寸，需确保管路对接平整，建议使用柔性接头以减少应力集中。
- 安装位置：支持水平安装、液下安装或浸没式安装，需确保泵体固定稳固，防止振动移位。
- 排气处理：气动泵排气口可能含有输送介质微粒，建议连接排气管道至安全或收集区域，避免污染工作环境。
5. 注意事项
- 压力限制：严禁超过最大进气压力 100 PSI (6.9 Bar)，以免损坏泵体结构或导致膜片破裂。
- 介质兼容性：虽然接液材料为聚丙烯，膜片为 Santoprene，但仍需在使用前确认具体输送介质与这两种材料的化学兼容性。
- 空气处理：建议使用气动三联件过滤压缩空气中的水分和杂质，防止气阀冻结或磨损，延长使用寿命。
- 防冻措施：在低温环境下使用时，需注意压缩空气膨胀吸热导致的排气口结冰现象，必要时加装防冻装置或使用低温润滑气源。
- 定期维护：利用在线检修优势，定期检查膜片及气阀状态，虽维护简便但仍需进行预防性维护以确保最佳性能。
