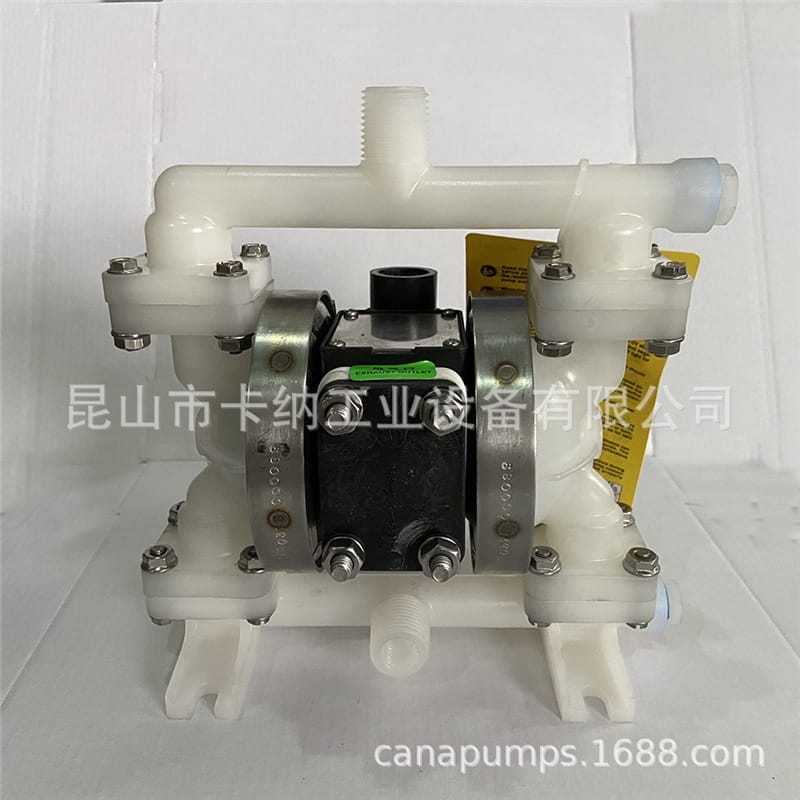

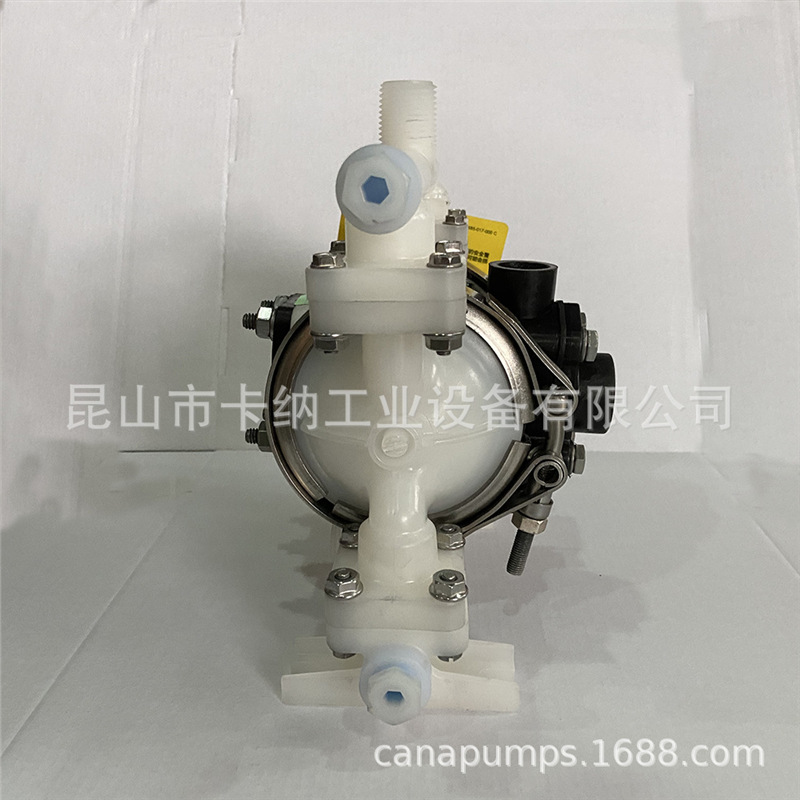

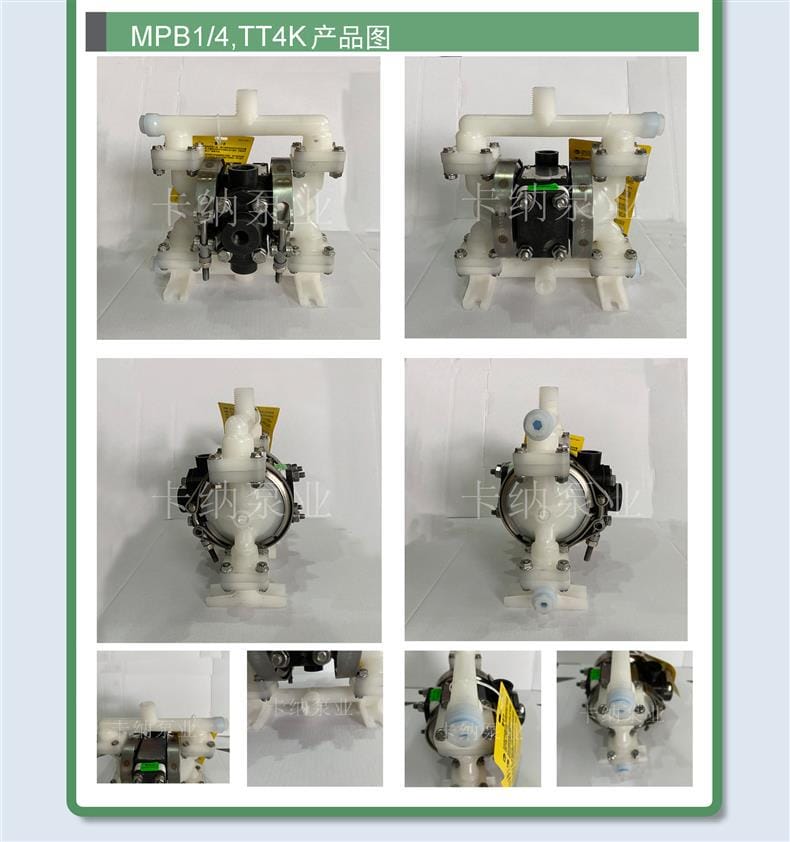

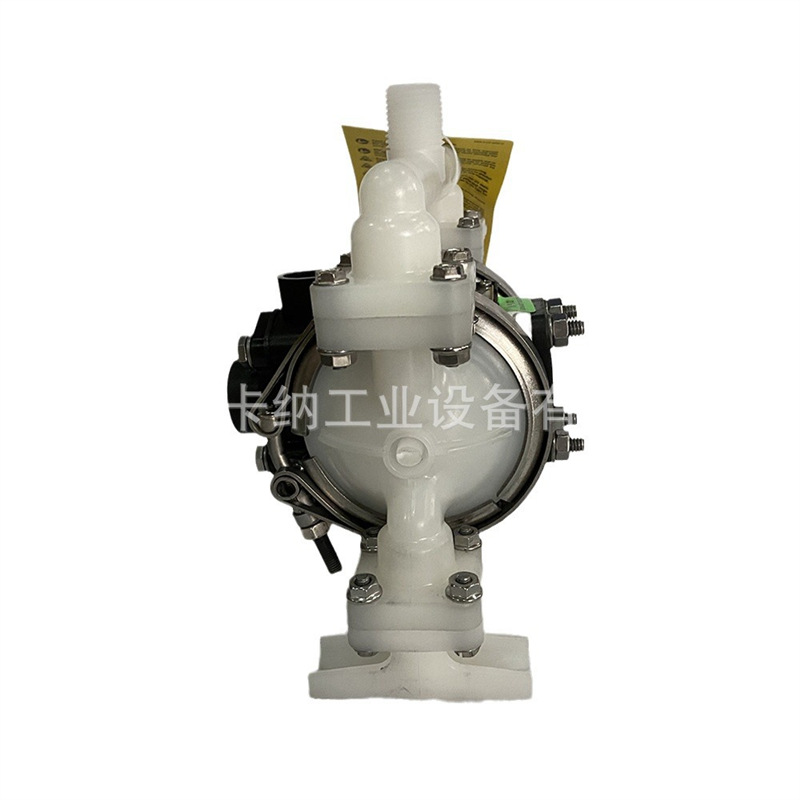

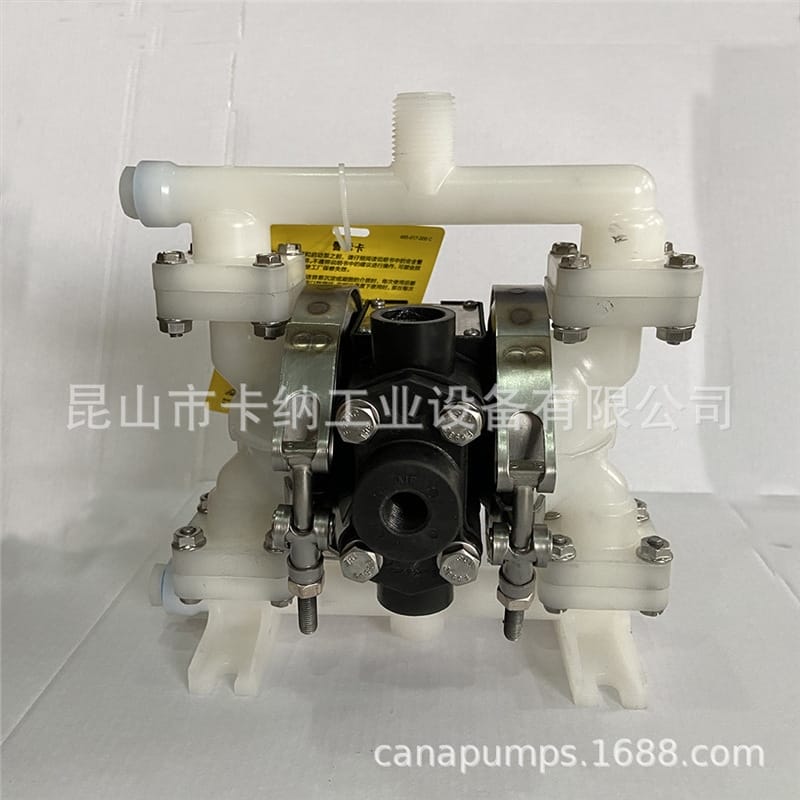

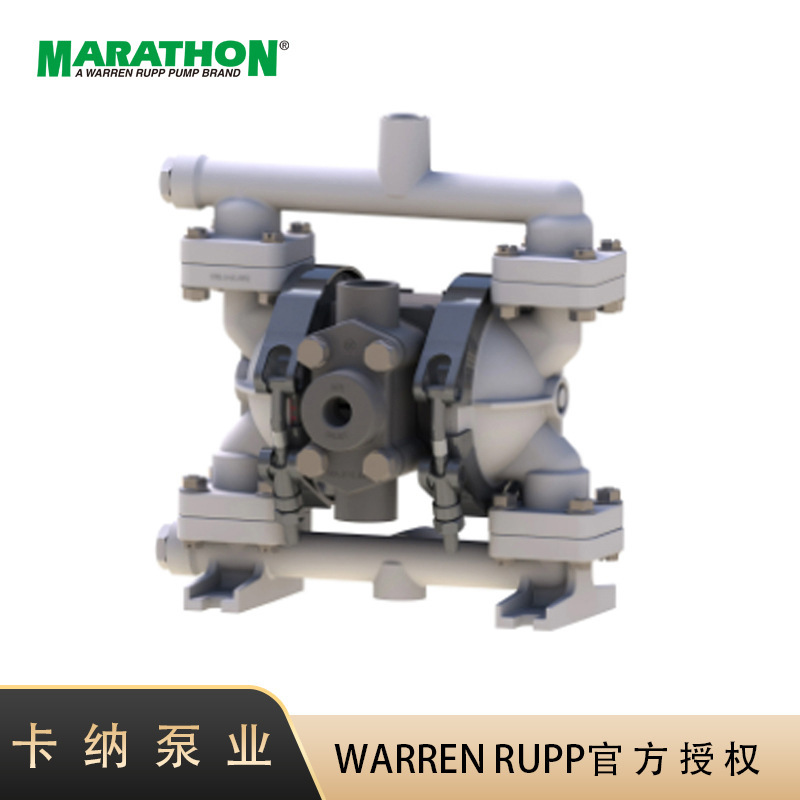

美国马拉松 WARREN RUPP MPB 1/4 气动隔膜泵产品规格书
1. 产品概述
品牌：美国马拉松 WARREN RUPP (Marathon Warren Rupp Inc.)
型号：MPB 1/4, TT4K
类型：1/4 寸耐酸碱气动隔膜泵
简介：该泵隶属于 MARATHON WARREN RUPP.INC 旗下品牌，专为输送腐蚀性、磨蚀性及含固体颗粒流体设计。采用 PVDF 接液材料与 PTFE 膜片，具备卓越的耐化学性与可靠性，适用于多种严苛工况。
2. 核心特点
- 在线检修系统 (ESADS+PLUS)：独具特色的在线检修气体分配系统，仅需一把扳手、拆卸四颗螺栓，即可在 5 分钟内完成导向阀和主气阀的在线维护。无需拆卸管路或泵体，大幅缩短维修时间，降低运营成本。
- 无死点连续输送：独特的气阀设计保证泵运行时无关死点，实现无死点连续送行，流量平稳。
- 强自吸与干运行能力：自吸能力强，允许干运行，无惧管路堵塞，不需额外的管路保护装置。
- 高耐用性设计：全螺栓结构，加粗隔膜连杆设计，确保泵体坚固耐用，安全可靠。
- 介质适应性广：可输送含固体颗粒（最大粒径 1mm）、剪切敏感介质、腐蚀性或磨蚀性流体。
- 无需电源：气动驱动，无需电源，本质安全可靠，具备各种安全认证。
- 自我调节：流量和扬程可根据背压自我调节，不需复杂的电控装置。
- 安装灵活：支持液下或浸没式安装。

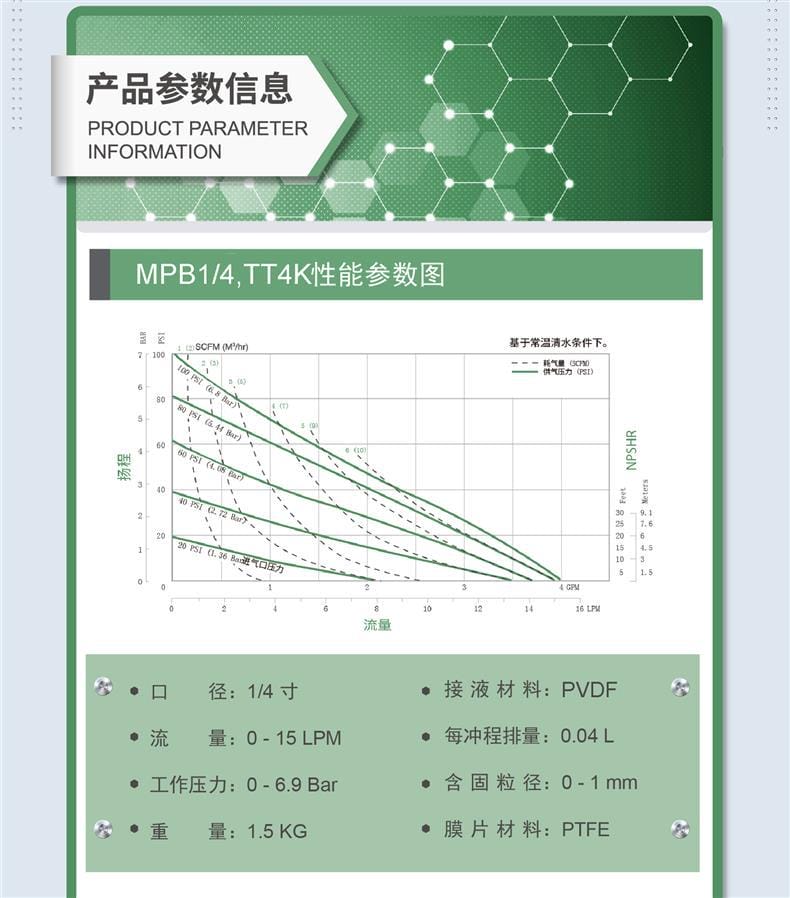

3. 技术参数
| 参数项目 |
规格指标 |
| 口径 |
1/4 寸 |
| 接液材料 |
PVDF (聚偏氟乙烯) |
| 膜片材料 |
PTFE (聚四氟乙烯) |
| 最大流量 |
0-15 LPM |
| 每冲程排量 |
0.04 L |
| 工作压力范围 |
0-6.9 Bar (0-100 PSI) |
| 最大含固粒径 |
0-1 mm |
| 产品重量 |
1.5 KG |
| 驱动方式 |
气动 |
| 润滑方式 |
无油润滑 |
4. 应用行业
基于其耐酸碱、耐腐蚀及小型化特点，该泵广泛应用于以下行业：
- 化学工业：输送酸碱溶剂、腐蚀性化学品。
- 实验室与分析：小型流体转移、取样系统。
- 水处理：药剂添加、污水采样。
- 电子工业：高纯度化学品输送。
- 制药行业：输送剪切敏感介质及无菌流体。
5. 安装条件
- 气源要求：需提供洁净的压缩空气源，压力范围控制在 0-6.9 Bar 之间。
- 安装位置：支持垂直或水平安装，可根据现场空间灵活调整；支持液下浸没式安装。
- 管路连接：进出口口径为 1/4 寸，需确保管路密封良好，避免漏气影响泵效。
- 排气处理：气动泵 exhaust 口需接消声器或引至安全区域，避免噪音或喷雾影响环境。
6. 注意事项
- 压力限制：严禁超过 6.9 Bar 的供气压力，以免损坏泵体或膜片。
| 材料兼容性：虽然 PVDF 和 PTFE 耐腐蚀性极强，但在输送特殊化学品前，仍需核对化学兼容性表。
- 维护保养：利用 ESADS+PLUS 系统定期进行气阀检修，建议每运行一定周期后检查膜片磨损情况。
- 防冻措施：在低温环境下使用时，需注意气源防冻，防止冷凝水结冰导致气阀卡滞。
- 固体颗粒：输送含固体颗粒流体时，确保颗粒直径不超过 1mm，以防堵塞阀球。
- 停机处理：长期停用时，建议排空泵内积液，并关闭气源阀门。
