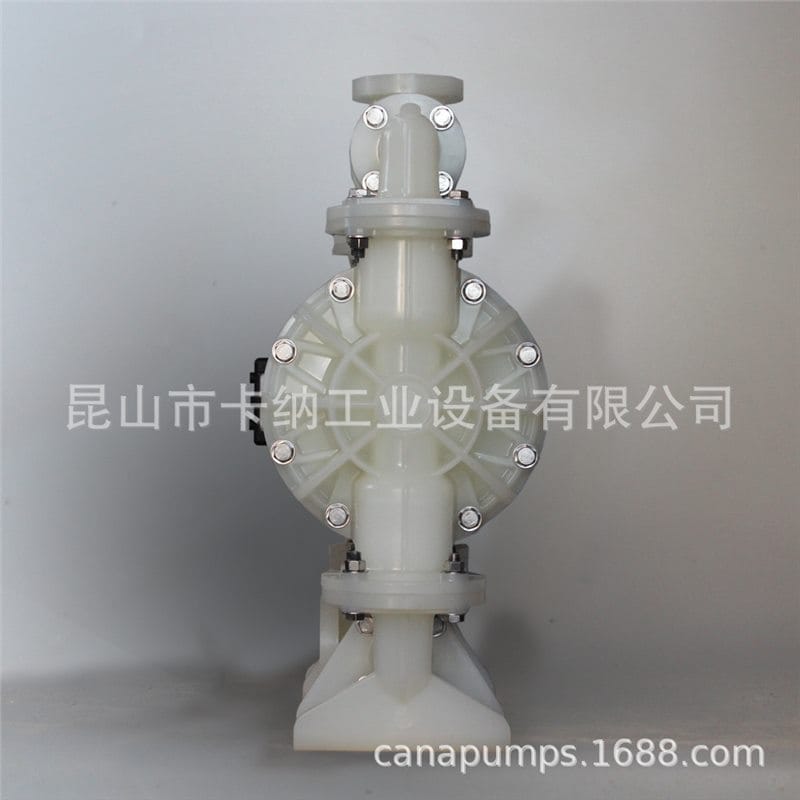

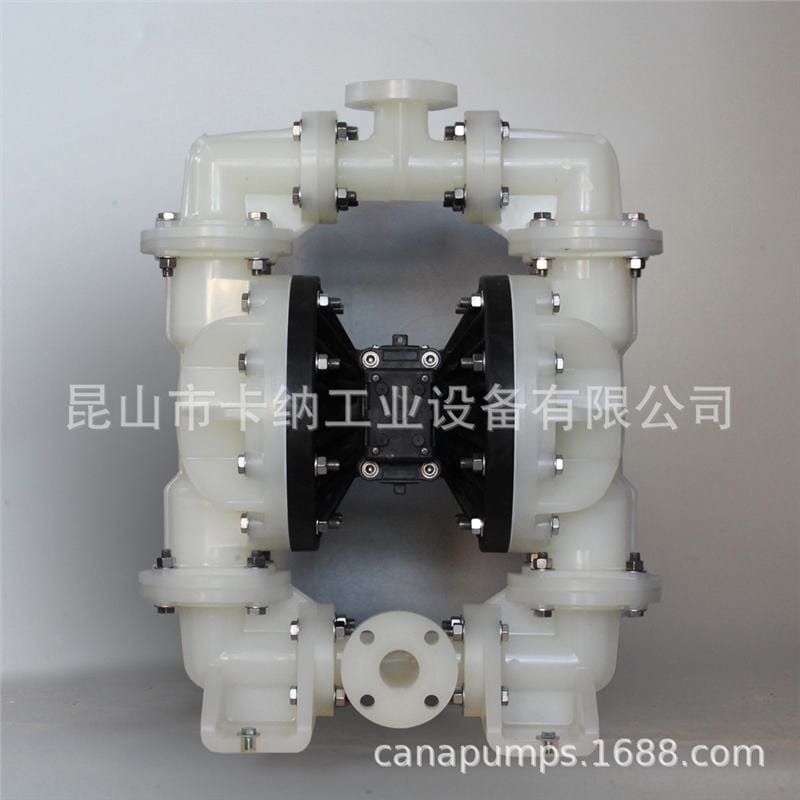

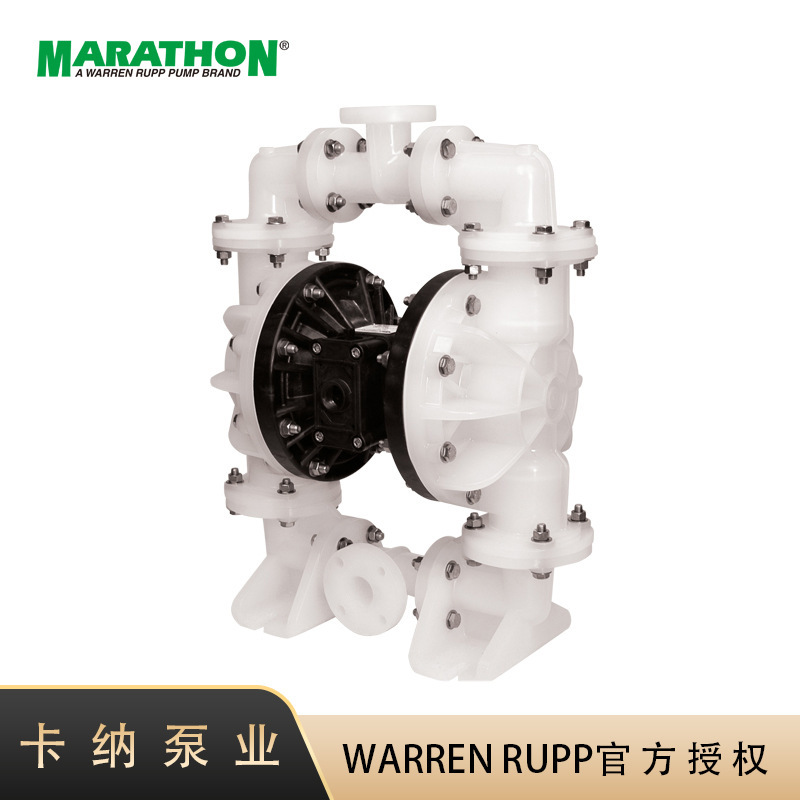

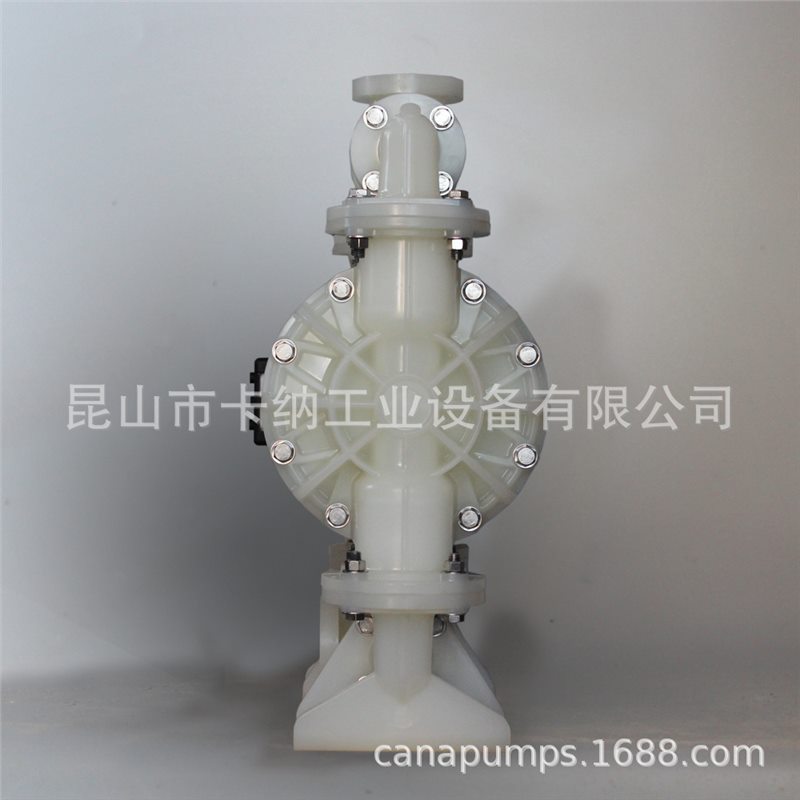

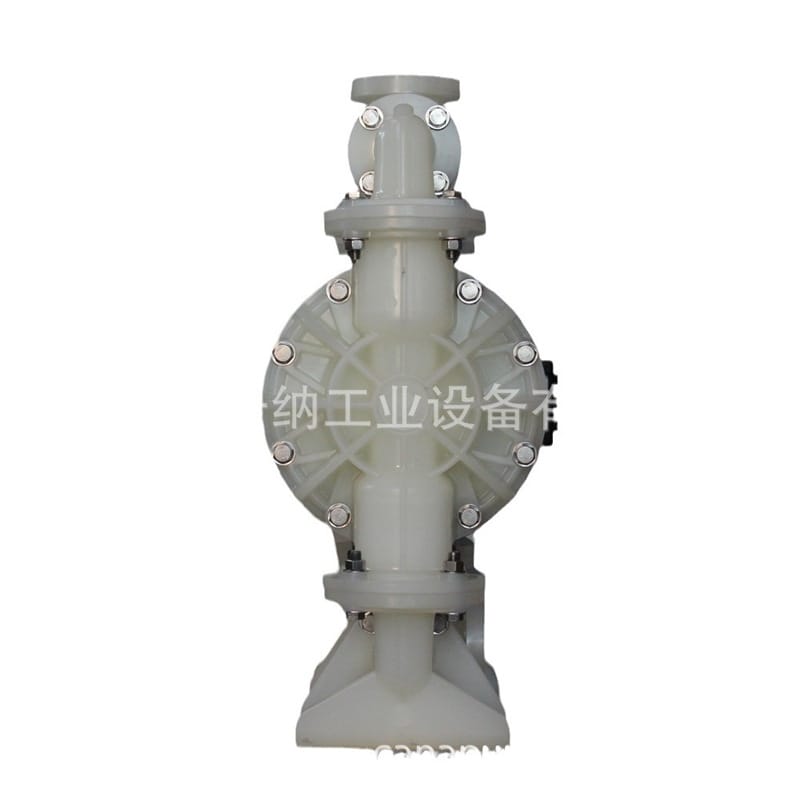

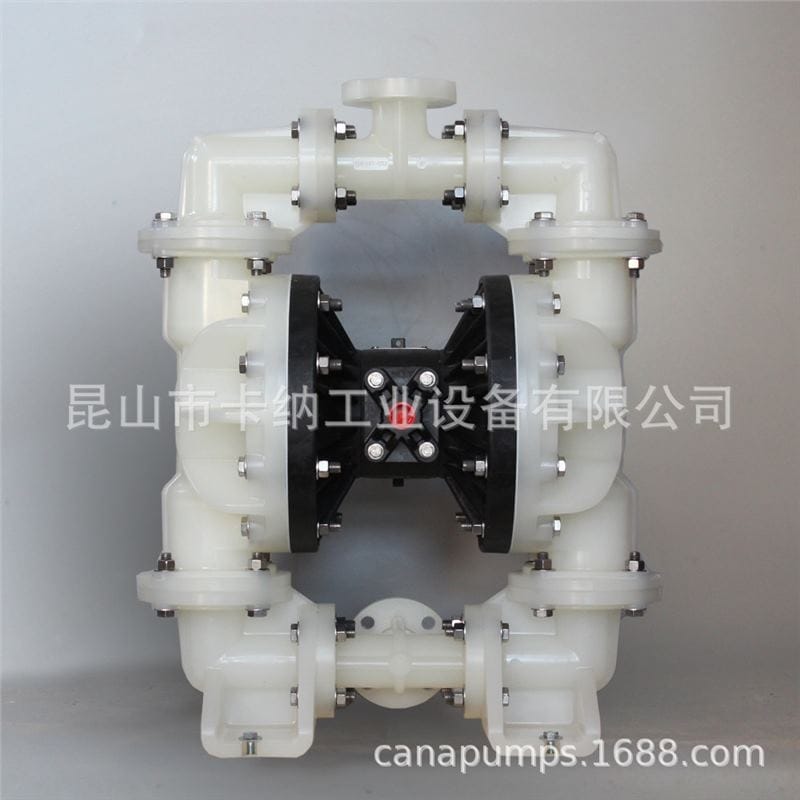

MARATHON M15B3P2PPUS000 气动隔膜泵产品详解
1. 品牌概述
品牌名称：MARATHON（马拉松）
所属公司：WARREN RUPP, INC. 旗下品牌
产品型号：M15B3P2PPUS000
产品类型：1.5 寸塑料 PP 气动隔膜泵（污水泵）
2. 核心特点
本产品集成了 MARATHON patented 技术，具备卓越的耐用性与维护便捷性，核心优势如下：
- 在线检修系统 (ESADS+PLUS)：独特的在线检修气体分配系统，仅需一把扳手、拆卸四颗螺栓，即可在 5 分钟内完成导向阀和主气阀的在线检修与维护。无需拆卸管路或泵体，极大减少维修时间，降低运营成本。
- 无死点连续运行：独特的气阀设计保证泵运行时无关死点，实现连续平稳送液。
- 强自吸与干运行能力：自吸能力强，允许空转（干运行），无惧管路堵塞，无需额外的管路保护装置。
- 广泛介质适应性：可输送含固体颗粒（最大粒径 12mm）、剪切敏感介质、腐蚀性或磨蚀性流体。
- 安全可靠驱动：无需电源，采用气动驱动，流量和扬程可自我调节，不需复杂电控装置，支持液下或浸没式安装。
- 坚固耐用结构：全螺栓结构，加粗隔膜连杆设计，确保泵体坚固耐用。
- 无油润滑：无油润滑设计，避免介质污染。

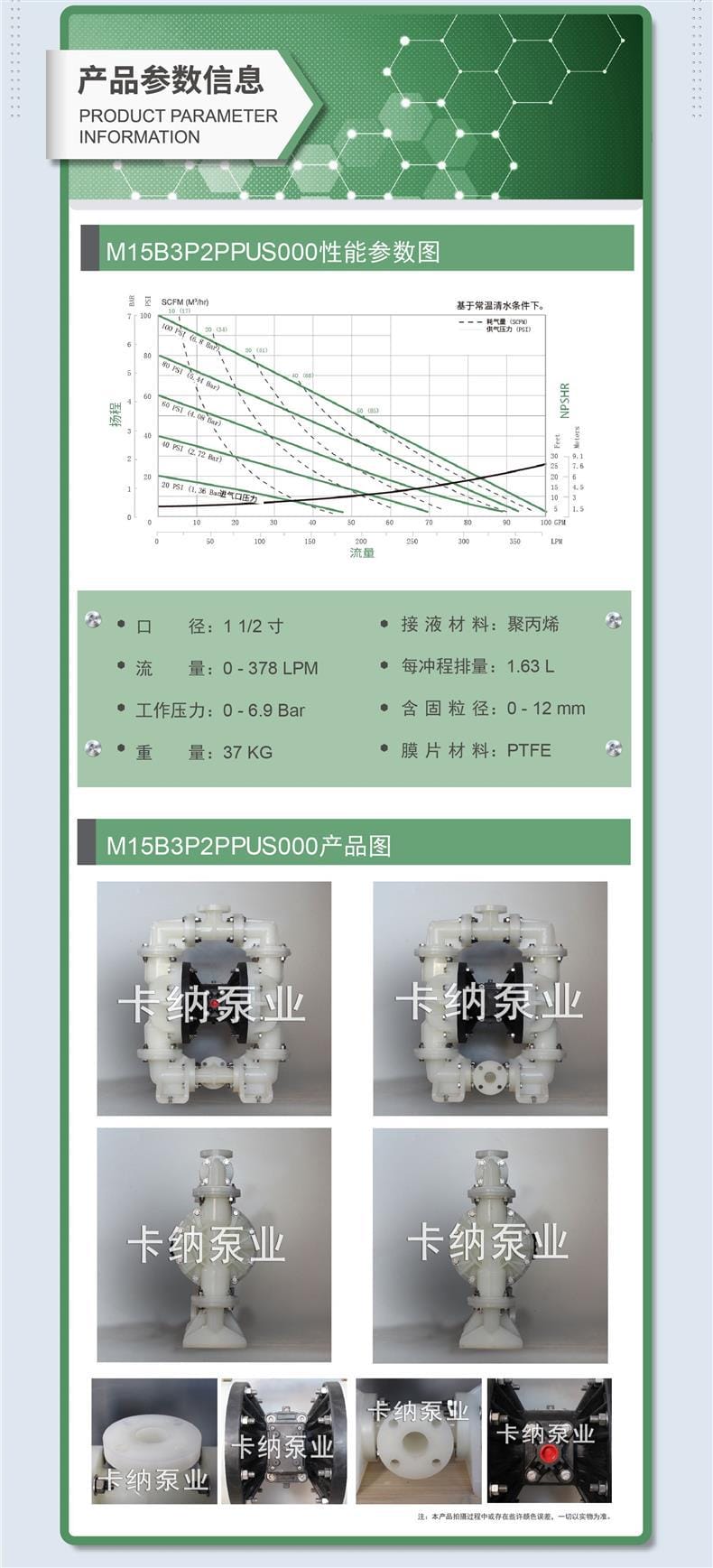

3. 技术参数
| 参数项目 |
规格指标 |
| 口径 |
1 1/2 寸 (1.5 英寸) |
| 接液材料 |
聚丙烯 (PP) |
| 膜片材料 |
PTFE (聚四氟乙烯) |
| 最大流量 |
0 - 378 LPM (升/分钟) |
| 每冲程排量 |
1.63 L |
| 工作压力 |
0 - 6.9 Bar (约 100 PSI) |
| 含固粒径 |
0 - 12 mm |
| 设备重量 |
37 KG |
| 供气压力范围 |
20 PSI - 100 PSI (1.36 Bar - 6.9 Bar) |
| 性能条件 |
基于常温清水条件下测试 |
4. 应用行业
凭借优异的耐腐蚀性和固体输送能力，该泵广泛应用于以下行业：
- 环保污水处理：输送含杂质的污水、污泥。
- 化学工业：输送腐蚀性酸碱液体、溶剂。
- 陶瓷与采矿：输送含颗粒的浆料、磨蚀性流体。
- 涂料与油墨：输送剪切敏感介质，保证介质特性不变。
- 一般工业输送：适用于需要防爆、无电源环境的流体转移。
5. 安装条件
- 气源要求：需配备清洁、干燥的压缩空气源，建议加装空气过滤调节装置以保护气阀。
- 管路连接：进出口管路应支撑牢固，避免管路重量直接作用于泵体，建议使用柔性接头以减少振动传递。
- 安装位置：可水平安装或垂直安装，支持液下浸没式安装（需确保排气通畅）。
- 接地保护：虽然泵体为塑料材质，但在输送易燃溶剂时，建议对管路系统采取适当的静电接地措施。
- 空间预留：周围需预留足够空间以便于进行在线检修操作（拆卸四颗螺栓）。
6. 注意事项
- 材质兼容性：使用前请确认输送介质与接液材料（PP/PTFE）的化学兼容性，避免腐蚀损坏。
- 气压控制：供气压力不得超过最大工作压力 6.9 Bar (100 PSI)，以免损坏泵体或膜片。
- 排气处理：气动泵排气口可能含有微量输送介质雾气，建议将排气口引至安全区域或加装消声器/分离器。
- 维护安全：在进行任何维护操作前，务必切断气源并排空泵内及管路压力。
- 实物差异：产品拍摄过程中可能存在些许颜色误差，一切以实物为准。
- 低温防护：在寒冷环境下使用时，需注意压缩空气中的水分冻结问题，必要时使用防冻润滑器。
