MARATHON 马拉松气动隔膜泵 M20B3P2PPUS000 产品规格说明书
1. 品牌背景

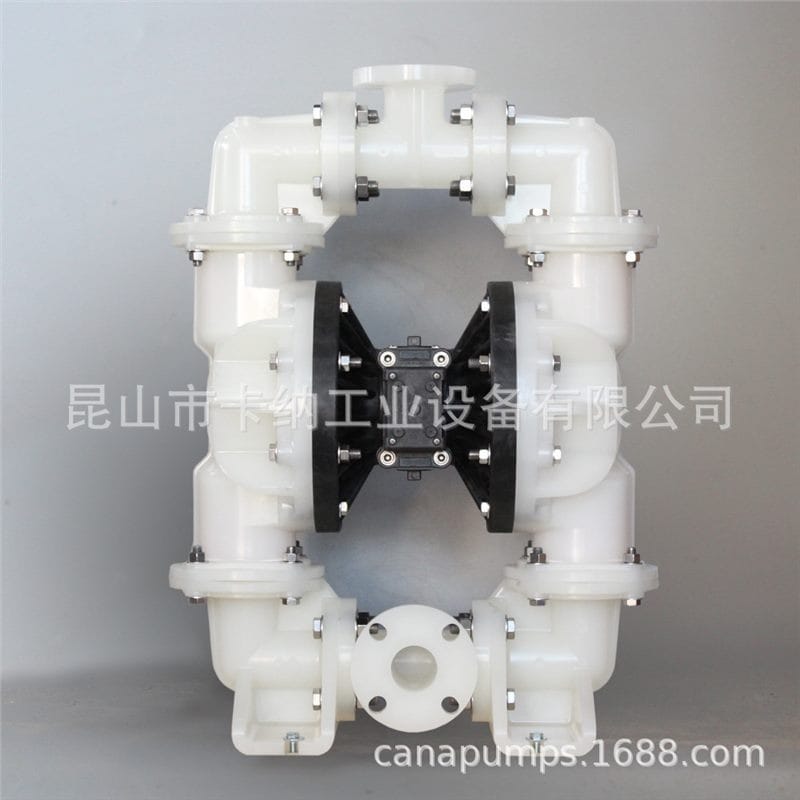

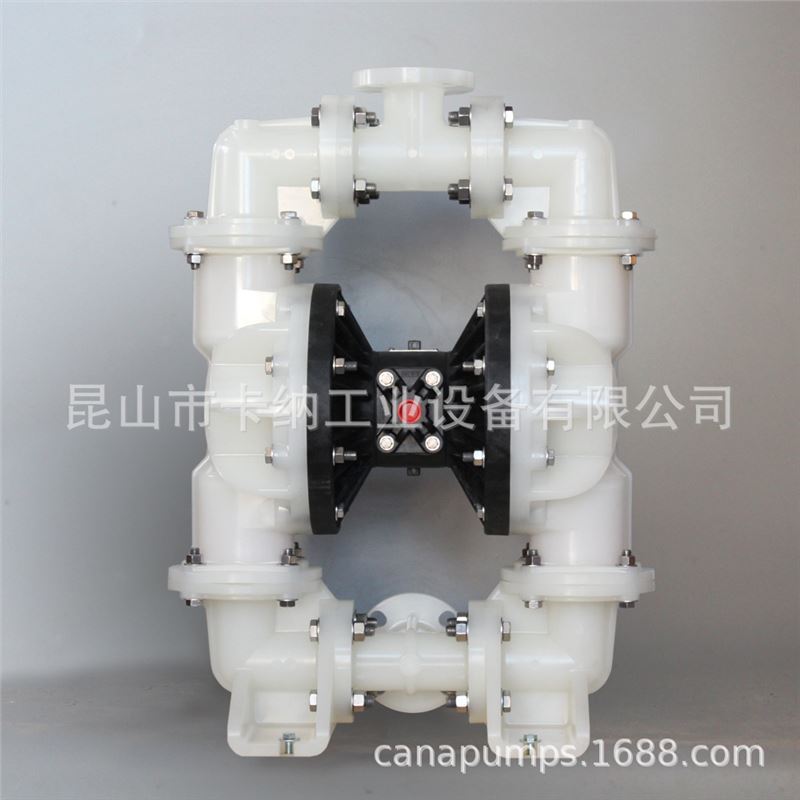

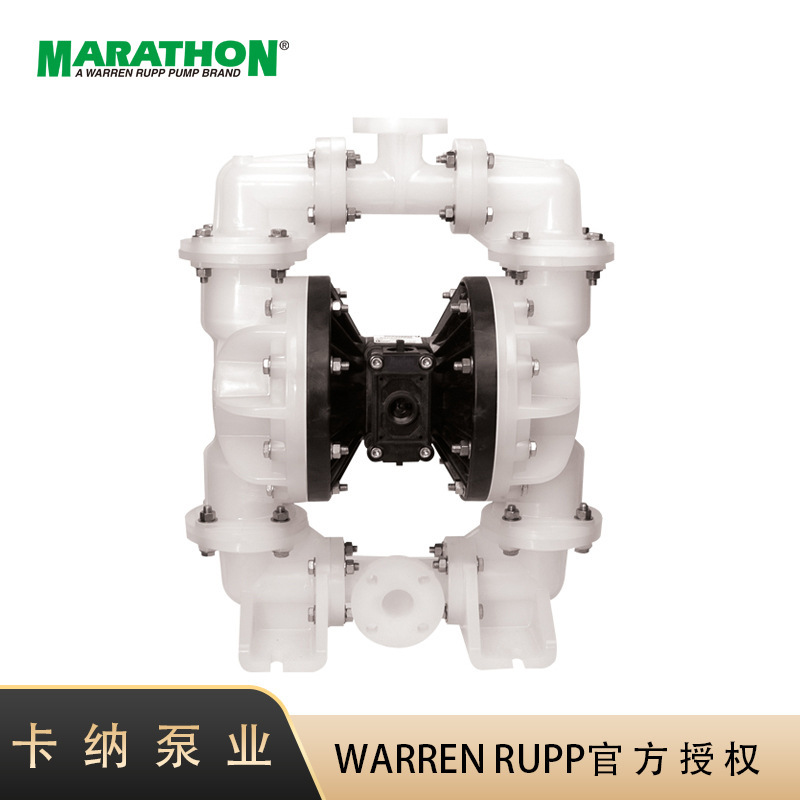

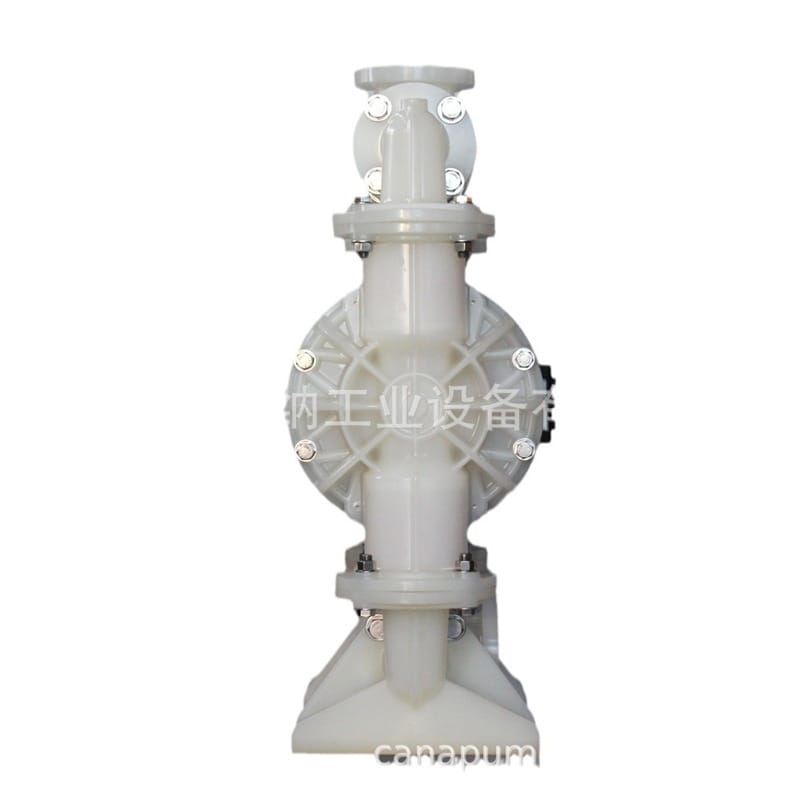

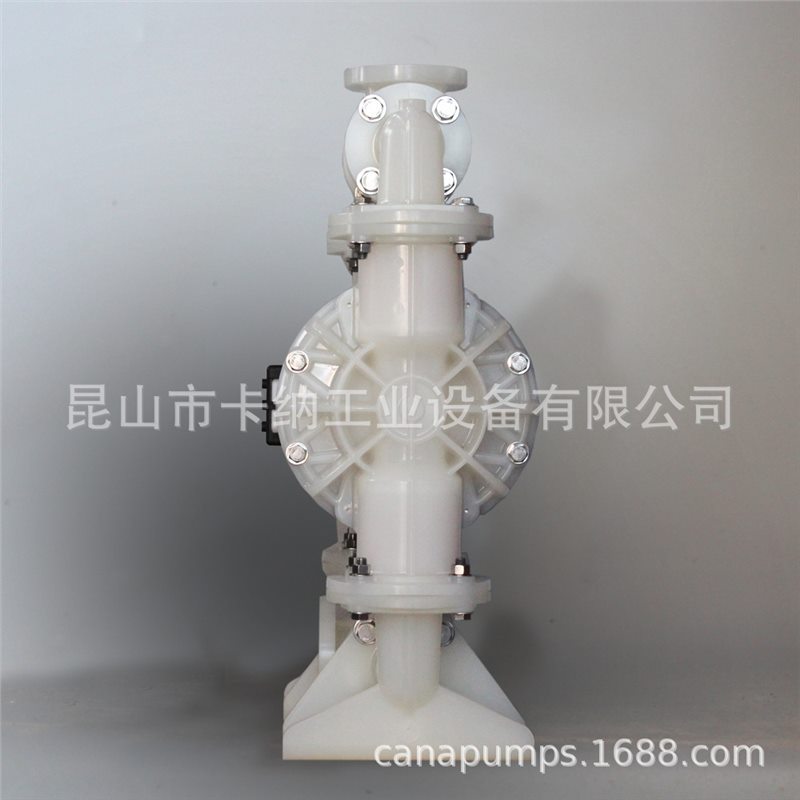

MARATHON 是美国 WARREN RUPP INC. 旗下知名品牌之一，专注于高性能气动隔膜泵的研发与制造。该产品型号为 M20B3P2PPUS000，是一款 2 寸（DN50）塑料 PP 材质泵浦，以其卓越的耐用性和维护便捷性在工业流体输送领域享有盛誉。
2. 核心特点
- 独家在线检修系统 (ESADS+PLUS)：采用独特的气体分配系统，只需一把扳手、拆卸四颗螺栓，仅需五分钟即可对导向阀和主气阀进行在线检修和维护。无需拆卸管路或泵体，极大减少维修时间，显著降低运营成本。
- 无死点连续运行：独特的气阀设计保证泵运行时无关死点，实现连续平稳送液。
- 气动驱动安全可靠：无需电源，采用压缩空气驱动，流量和扬程可自我调节，不需复杂的电控装置，适用于防爆环境。
- 强大的介质适应性：可输送含固体颗粒（最大粒径 17mm）、剪切敏感介质、腐蚀性或磨蚀性流体。无机械或填料密封，杜绝泄漏风险。
- 优异的运行性能：自吸能力强，允许干运行；可液下或浸没式安装；无惧管路堵塞，不需管路保护装置。
- 坚固耐用结构：全螺栓结构，加粗隔膜连杆设计，确保泵体坚固耐用，安全可靠。

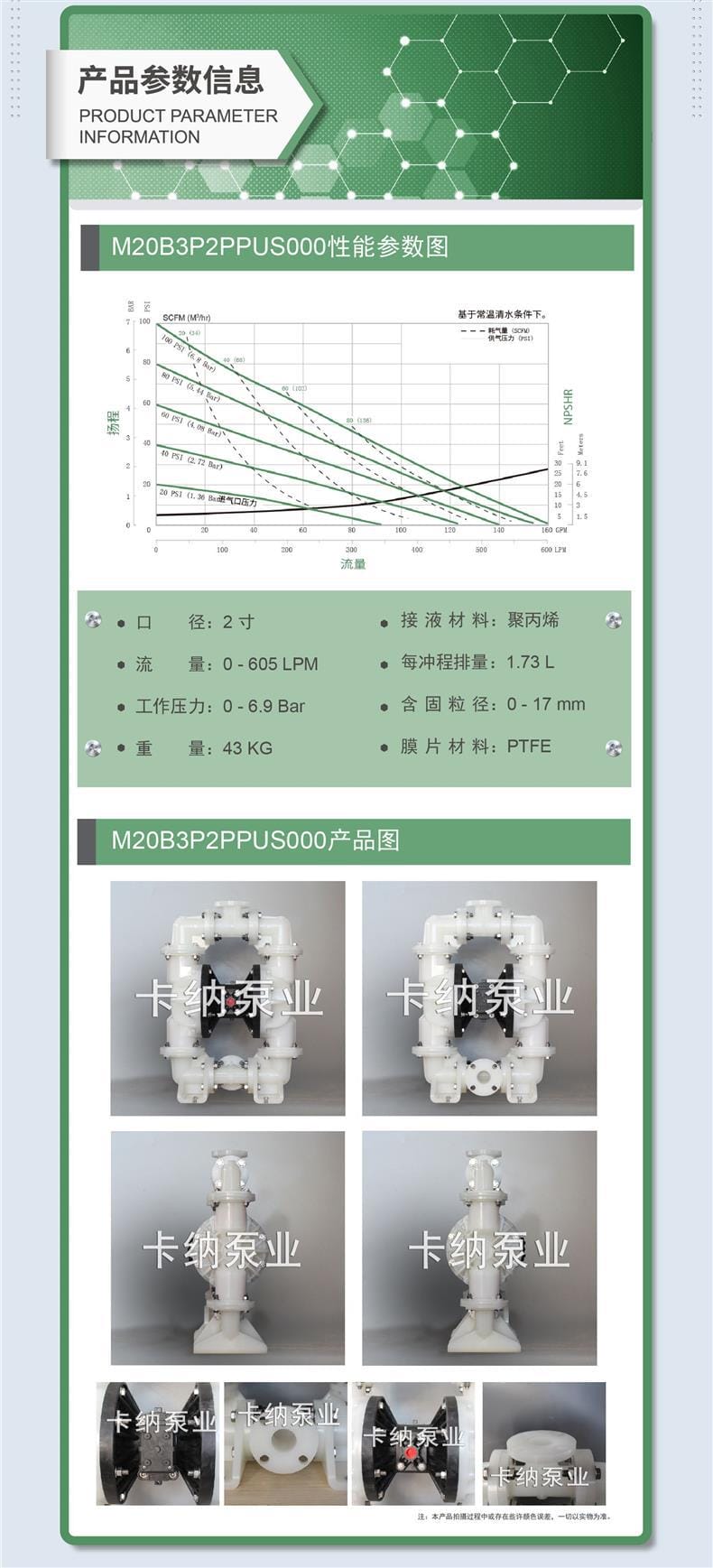

3. 技术参数
| 参数项目 |
规格指标 |
| 产品型号 |
M20B3P2PPUS000 |
| 泵浦口径 |
2 寸 (DN50) |
| 接液材料 |
聚丙烯 (PP) |
| 膜片材料 |
PTFE (聚四氟乙烯) |
| 最大流量 |
0 - 605 LPM (升/分钟) |
| 每冲程排量 |
1.73 L |
| 工作压力范围 |
0 - 6.9 Bar |
| 供气压力参考 |
20 PSI (1.36 Bar) / 40 PSI (2.72 Bar) / 60 PSI (4.0 Bar) |
| 含固粒径能力 |
0 - 17 mm |
| 设备重量 |
43 KG |
| 性能基准 |
基于常温清水条件下测试 |
4. 应用行业
鉴于其耐腐蚀、耐磨损及可输送含颗粒流体的特性，本泵广泛应用于以下行业：
- 化工行业：输送酸、碱、溶剂等腐蚀性化学介质。
- 环保水处理：污水污泥输送、加药系统、废水处理。
- mining 与陶瓷：输送矿浆、釉料等含固体颗粒的磨蚀性介质。
- 涂料与油墨：输送剪切敏感的高粘度涂料、油墨。
- 食品加工：符合卫生要求的流体输送（需确认具体认证）。
- 一般工业：车间废液排放、设备冷却液循环等。
5. 安装条件
- 气源要求：需提供清洁、干燥的压缩空气，建议安装空气三联件（过滤、减压、油雾器）以保护气阀。
- 管路连接：进出口口径为 2 寸，管路支撑应独立牢固，避免管路重量直接作用于泵体，防止应力变形。
- 安装位置：可水平安装或垂直安装；若需浸没式安装，请确保气源管路排气通畅且电机/气阀部分符合浸没防护要求。
- 接地保护：输送易燃流体时，泵体及管路必须进行可靠接地，以防静电积聚。
- 空间预留：周围需预留足够空间以便于使用扳手进行在线检修操作。
6. 注意事项
- 压力限制：严禁超过最大工作压力 6.9 Bar 运行，供气压力需根据实际流量需求调节，避免超压损坏膜片。
- 材料兼容性：虽然 PP 和 PTFE 耐腐蚀性较强，但在输送特殊化学介质前，务必核对化学兼容性表，防止材料溶胀或腐蚀。
- 颗粒大小：输送含固体颗粒介质时，颗粒直径不得超过 17mm，以免卡死球阀或损坏膜片。
- 防冻措施：在低温环境下使用时，需注意压缩空气中的水分可能结冰导致气阀冻结，建议加强空气干燥处理。
- 维护周期：尽管支持在线检修，仍建议定期检查膜片磨损情况，发现性能下降及时更换，避免突发停机。
- 噪音控制：气动泵排气口可能产生噪音，建议安装消声器以改善工作环境。
