MARATHON 气动隔膜泵 (M10B1P1PPAS000) 产品规格书
1. 产品概述

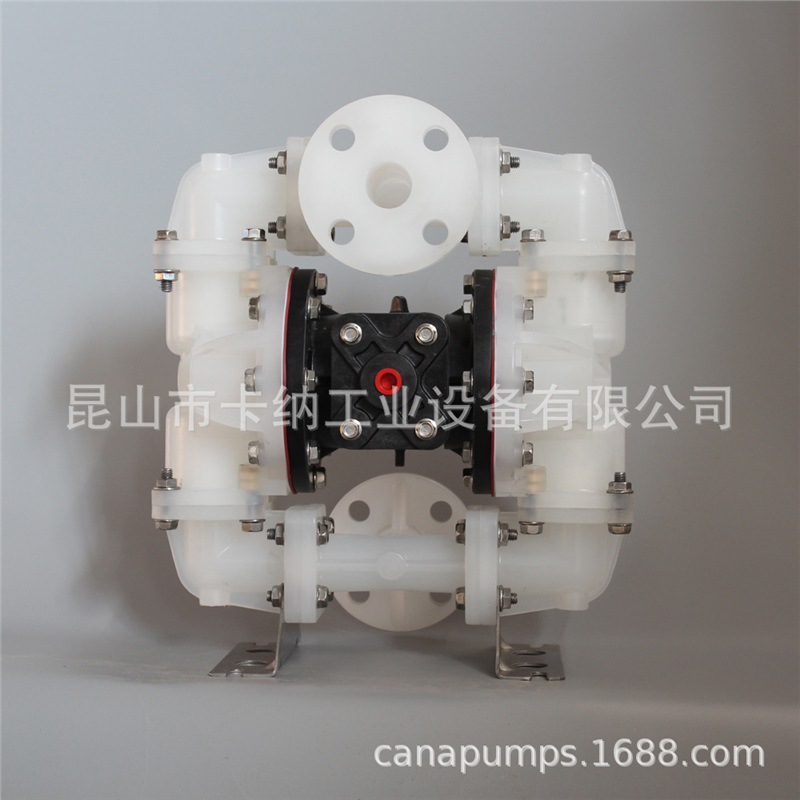

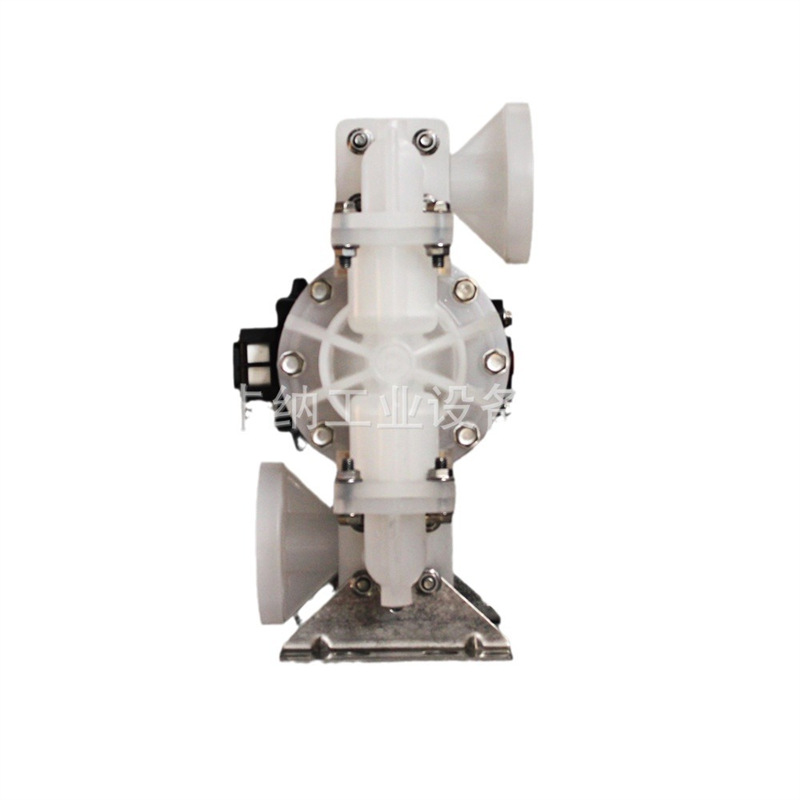

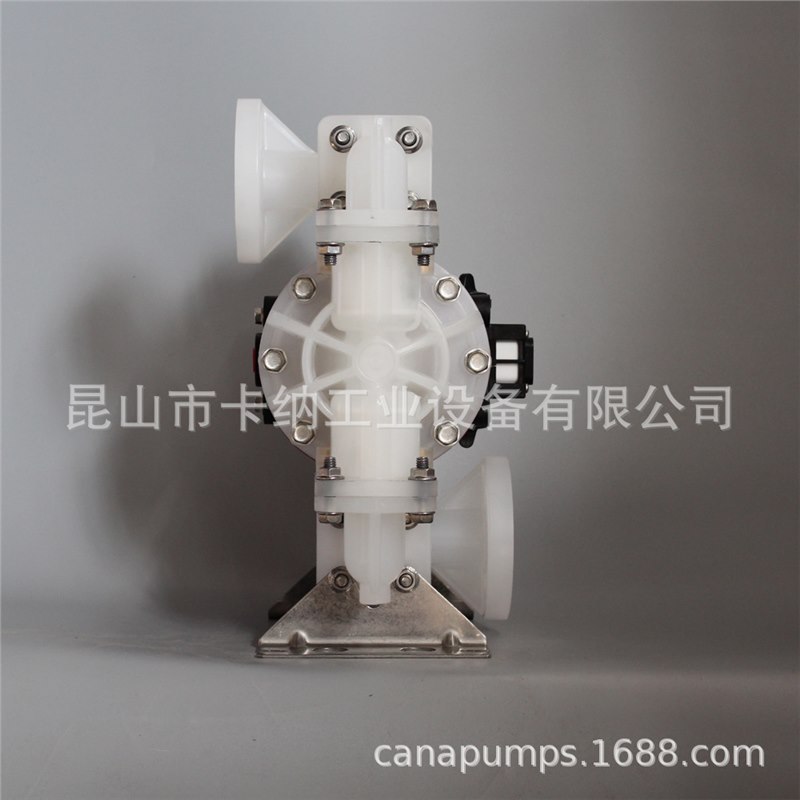

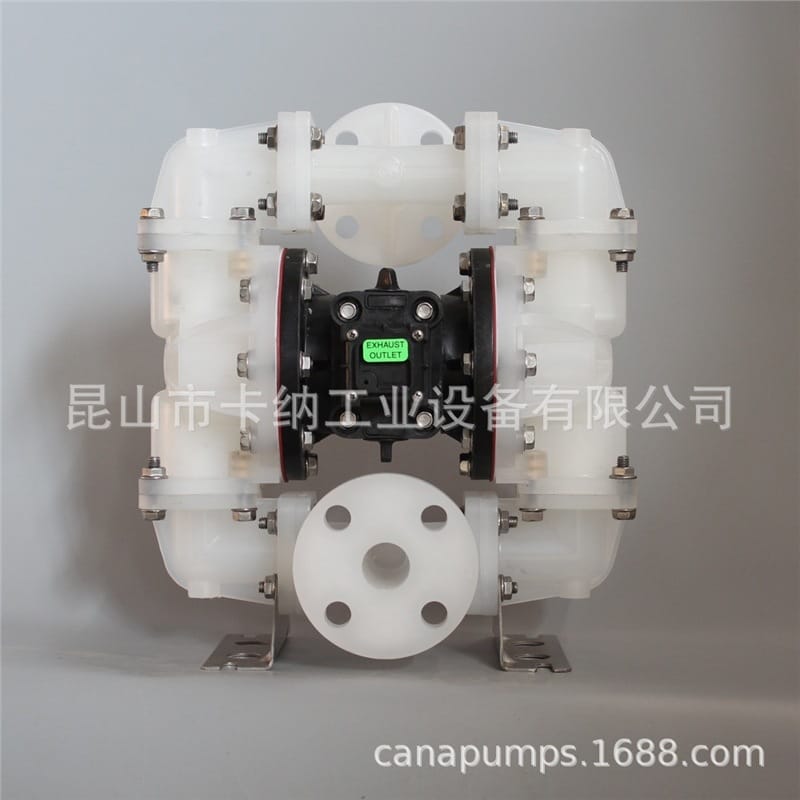

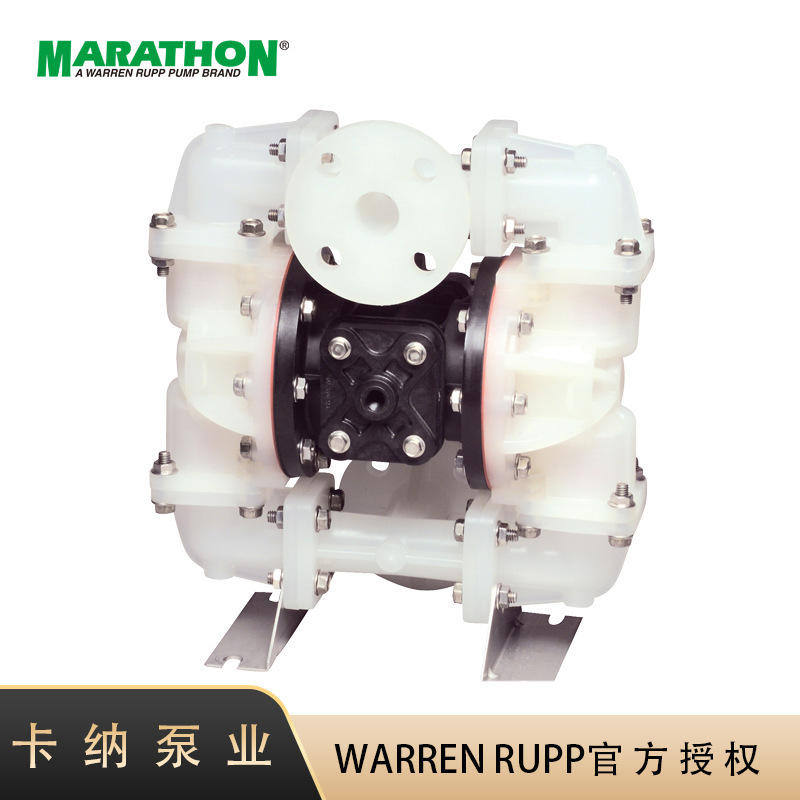

MARATHON 是美国 WARREN RUPP.INC 旗下知名品牌，本款型号 M10B1P1PPAS000 为 1 寸塑料 PP 气动隔膜泵，专为污水处理及腐蚀性流体输送设计。该产品结合了耐用性与易维护性，适用于多种工业场景。
2. 核心特点
- 高效在线检修 (ESADS+PLUS)：采用独特的气体分配系统，仅需一把扳手、拆卸四颗螺栓，即可在 5 分钟内完成导向阀和主气阀的在线检修。无需拆卸管路或泵体，大幅减少停机时间，节约运营成本。
- 安全防爆驱动：纯气动驱动，无需电源，无火花风险，适用于易燃易爆环境；流量和扬程可自我调节，无需复杂电控装置。
- 卓越运行性能：无死点连续运行，自吸能力强，允许干运行；支持液下或浸没式安装；无机械密封设计，杜绝泄漏风险。
- 广泛介质适应性：可输送含固体颗粒、剪切敏感介质以及腐蚀性或磨蚀性流体；无惧管路堵塞，无需额外管路保护装置。
- 坚固耐用结构：全螺栓结构配合加粗隔膜连杆，确保泵体坚固耐用；通过多种安全认证，运行平稳可靠。

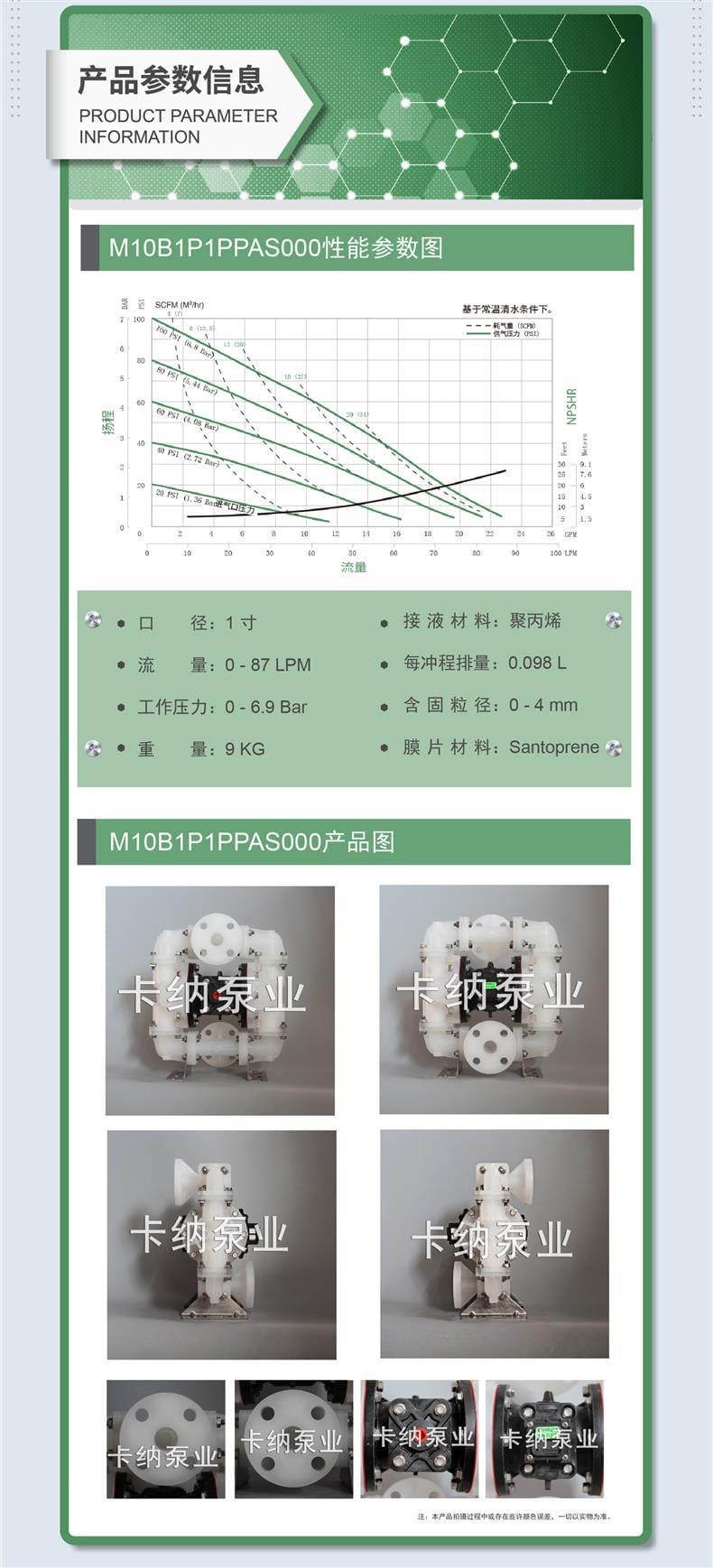

3. 技术参数
| 参数项目 |
规格指标 |
| 品牌 |
MARATHON |
| 型号 |
M10B1P1PPAS000 |
| 口径 |
1 寸 (1 inch) |
| 接液材料 |
聚丙烯 (PP) |
| 膜片材料 |
Santoprene |
| 最大流量 |
0-87 LPM |
| 每冲程排量 |
0.098 L |
| 工作压力 |
0-6.9 Bar |
| 含固粒径 |
0-4 mm |
| 设备重量 |
9 KG |
| 驱动方式 |
气动 |
4. 应用行业
- 环境保护: 污水处理、污泥输送、废水排放。
- 化工行业: 腐蚀性化学品输送、酸碱液体转移。
- 工业制造: 陶瓷浆料、油漆涂料、磨蚀性介质输送。
- 其他领域: 矿业泥浆、一般工业流体输送。
5. 安装条件
- 气源要求: 需提供清洁、干燥的压缩空气源，压力范围需匹配泵的工作压力（0-6.9 Bar）。
- 管路连接: 进出口管路需支撑稳固，避免应力集中在泵体上；建议安装空气三联件以调节气压和过滤水分。
- 安装位置: 可水平安装或垂直安装，支持液下浸没式安装（需确保气路出口高于液面或采取相应措施）。
- 接地保护: 虽然为气动泵，但在输送易燃流体时，建议对泵体及管路进行静电接地处理。
6. 注意事项
- 介质颗粒限制: 输送流体中含固体颗粒粒径不得超过 4mm，以免堵塞泵体或损坏阀球。
- 材质兼容性: 使用前请确认介质与接液材料（聚丙烯 PP）及膜片材料（Santoprene）的化学兼容性，防止腐蚀损坏。
- 气源质量: 压缩空气中不应含有过多水分或杂质，建议加装过滤器，以免损坏气阀系统。
- 维护周期: 虽然支持在线检修，仍建议定期检查膜片及阀球磨损情况，利用 ESADS 系统优势及时维护。
- 排气处理: 气动泵排气口可能含有微量介质雾气，建议将排气口引至安全区域或安装消声器/收集装置。
