江浪气动隔膜泵产品技术规格书
一、核心特点
江浪（Jianglang）气动隔膜泵系列专为复杂工况设计，具备以下显著优势：
- 耐腐蚀性强：采用优质塑料或金属材质，适用于酸碱及腐蚀性液体的输送。
- 无密封泄漏：气动驱动结构，无需电力，杜绝机械密封泄漏风险。
- 自吸能力强：具备良好的自吸性能，可处理含固体颗粒的污水及高粘度流体。
- 安全防爆：纯气动运行，无电机火花，适用于易燃易爆环境。
- 维护简便：结构简单，零部件少，易于拆卸和更换膜片。
二、技术参数
本系列产品涵盖 RV06 至 RV35 多种型号，具体参数如下：

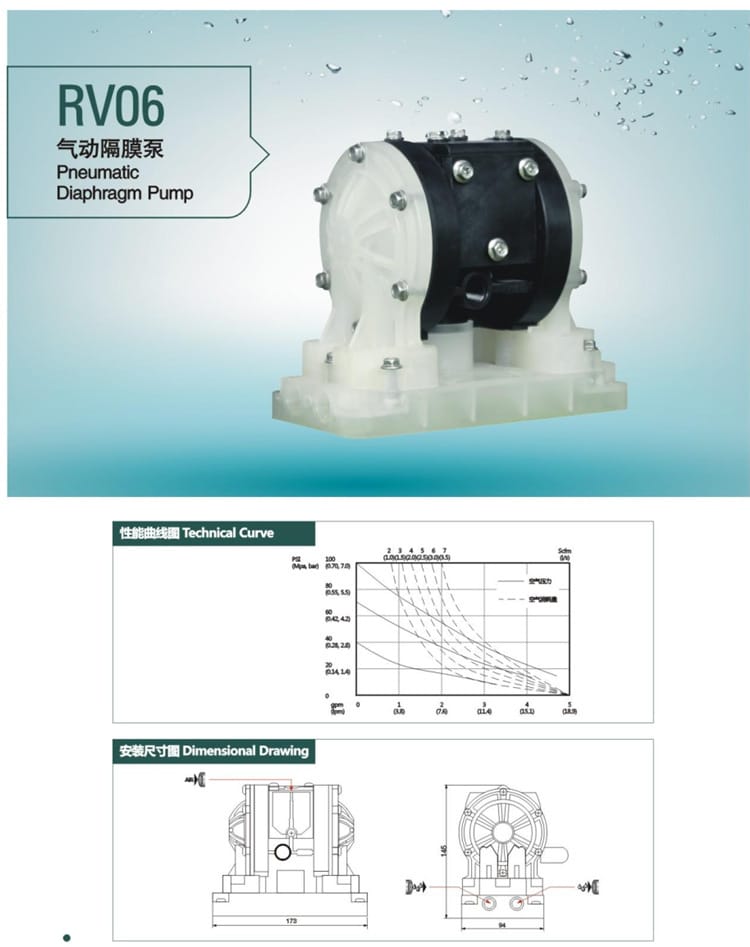

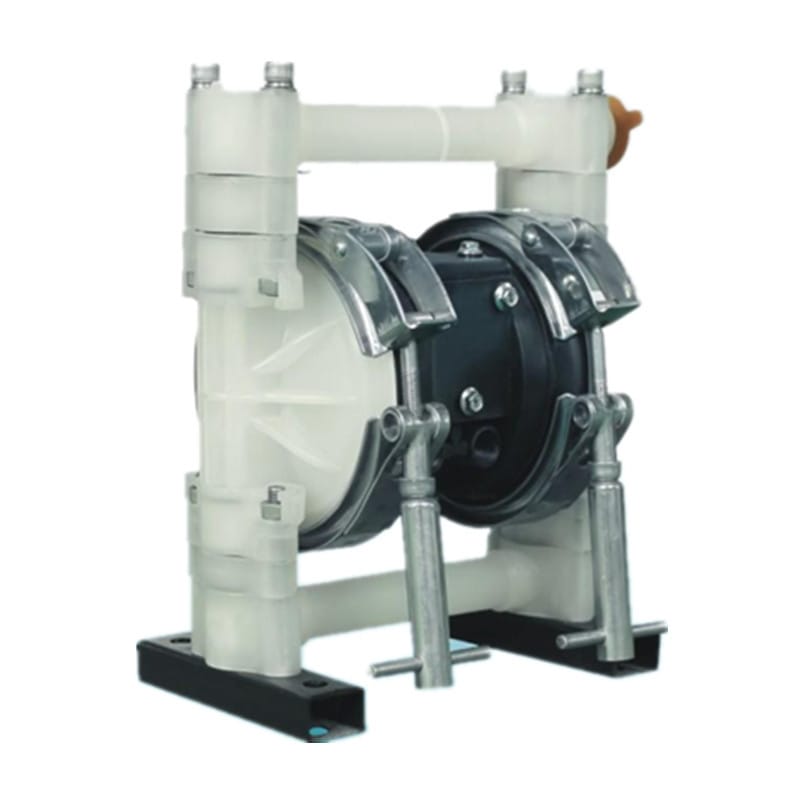

- 产品型号：RV06、RV10、RV15、RV20、RV25、RV35（包含 A11/A88 等细分规格）。
- 泵体材质：提供工程塑料（Plastic）与金属（Metal）两种材质可选。
- 工作介质：耐酸碱污水、化工原料、有机溶剂等。
- 空气压力范围：
- 额定工作压力：0.55 MPa (5.5 bar)
- 最大允许压力：0.70 MPa (7.0 bar)
- 最低启动压力：0.14 MPa (1.0 bar)

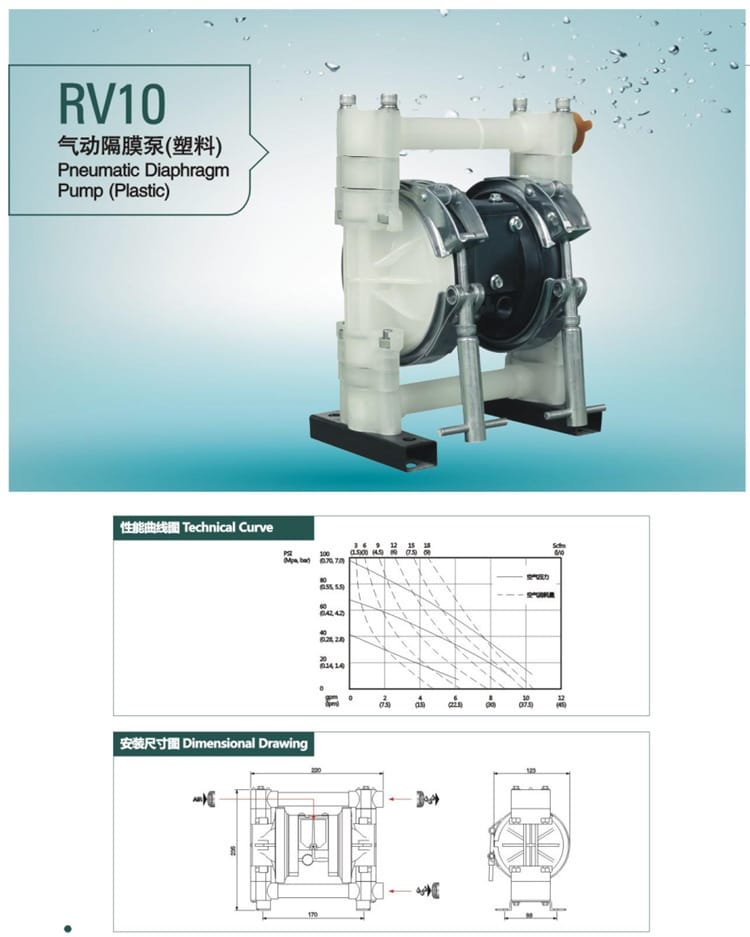

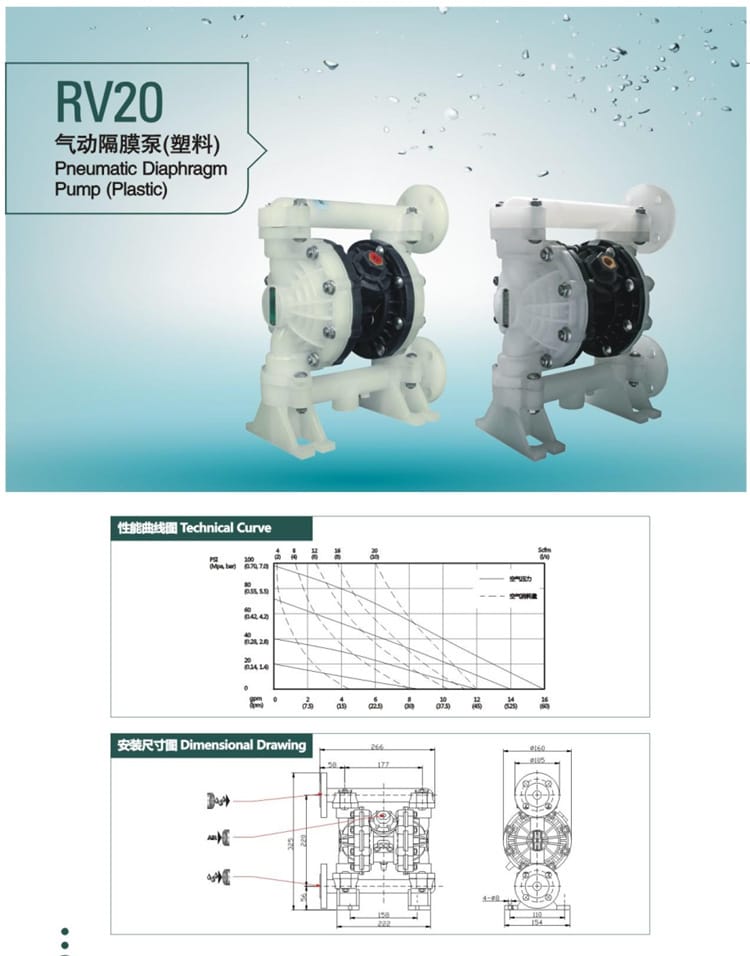

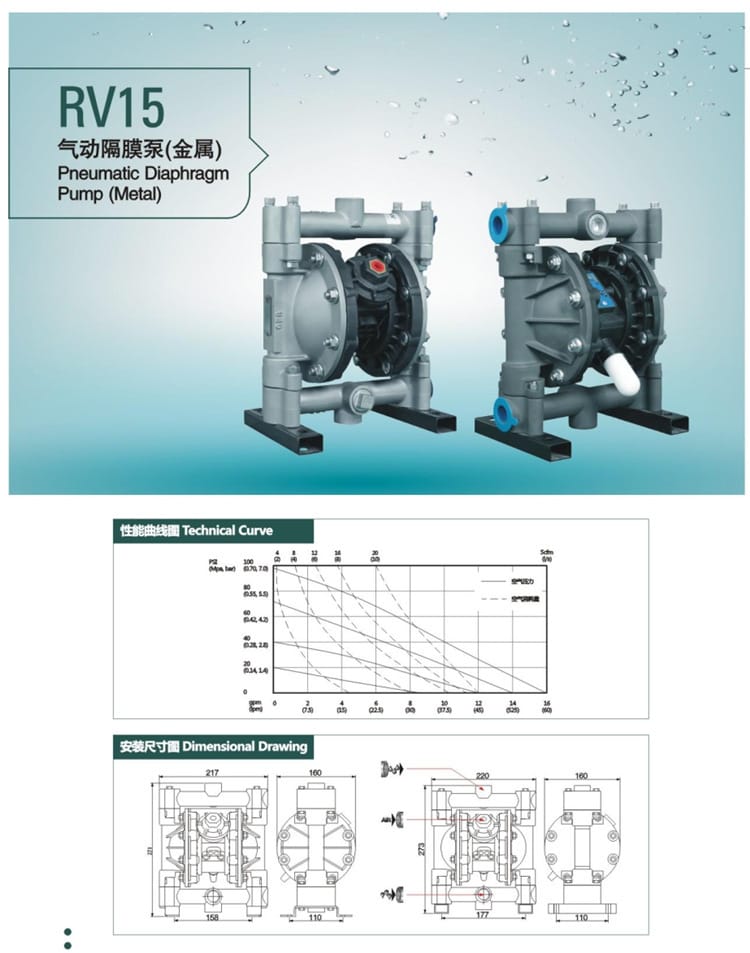

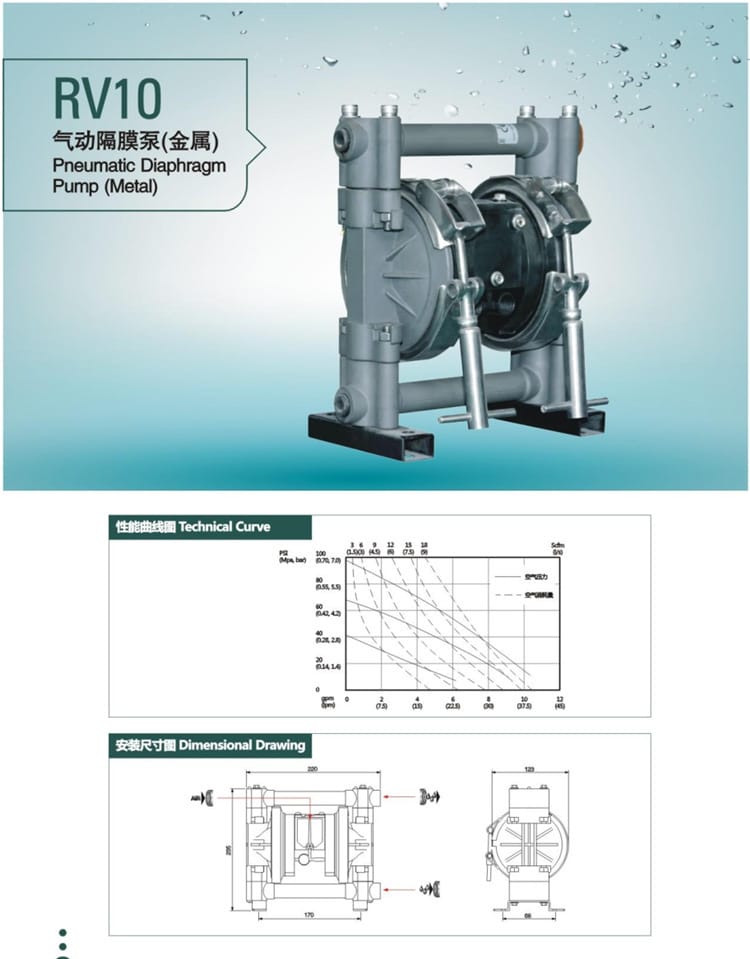

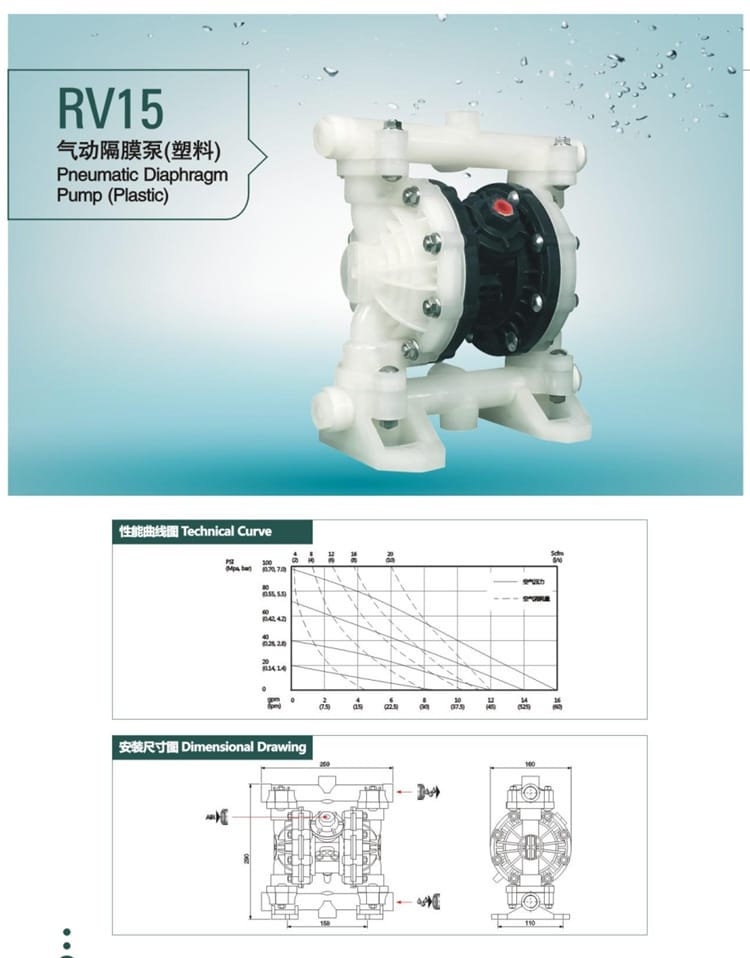

- 流量特性：不同型号对应不同流量曲线（参考 RV10/RV15/RV20 等性能曲线图），支持调节气量控制流速。

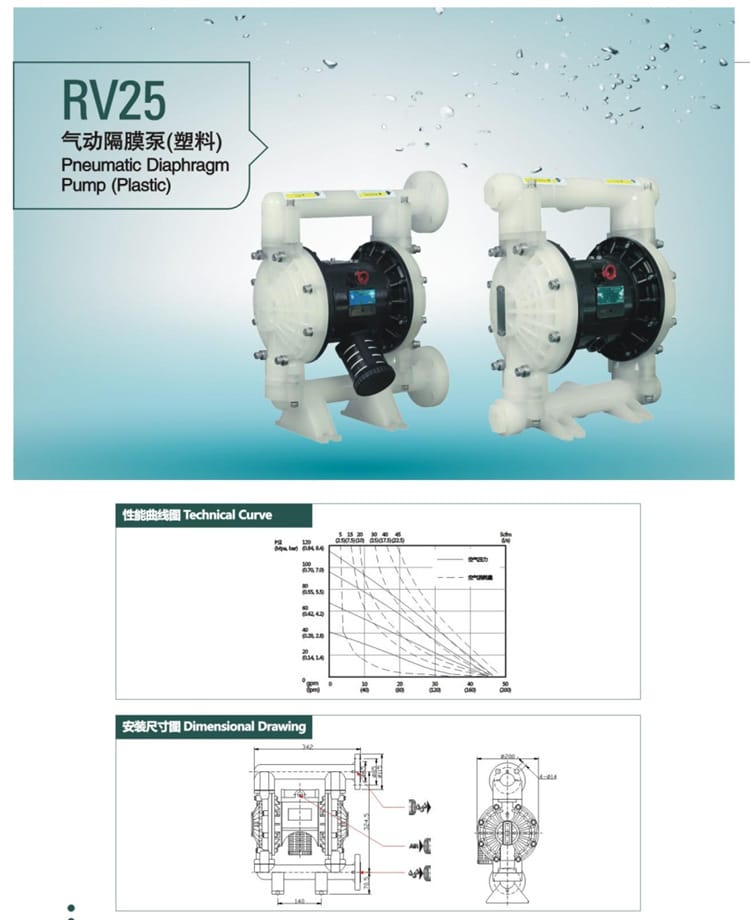

- 尺寸规格：各型号配备独立安装尺寸图（Dimensional Drawing），具体长宽高数据依据型号（如 RV10、RV15、RV25）有所不同，详见配套图纸。
三、应用行业
凭借优异的耐腐蚀与耐磨损性能，该系列泵广泛应用于以下领域：
- 化工行业：酸液、碱液、树脂、涂料及各类化学药剂的输送。
- 环保水务：污水处理、污泥排放、废水循环处理。
- 电镀工业：电镀液、清洗液的转移与过滤。
- 制药食品：药液传输、食品饮料添加剂输送（需符合卫生级材质要求）。
- 其他领域：陶瓷浆料、油漆油墨、矿山尾矿等固液混合物的输送。
四、安装条件
为确保设备稳定运行，安装时需满足以下条件：
- 气源供应：必须配备干燥、洁净的压缩空气源，建议加装油水分离器及调压阀。
- 管路连接：进出口管道应支撑稳固，避免泵体承受额外应力；管径不得小于泵口口径。
- 基础固定：泵体应安装在平整、坚固的基础上，必要时使用螺栓固定以防震动移位。
- 排气空间：确保排气管路畅通，排气口朝向安全区域，避免废气回流影响性能。
- 环境温度：建议在常温环境下使用，极端温度需咨询厂家确认材质适用性。
五、注意事项
在使用过程中，请务必遵守以下事项以保障安全与寿命：
- 严禁空转：虽然具备自吸能力，但长时间干运转会损坏膜片及球阀，请确保吸入端有液体。
- 压力监控：供气压力严禁超过 0.70 MPa，过高压力会导致泵体破裂或膜片过早疲劳。
- 定期保养：定期检查进气口过滤器是否堵塞，及时清理杂质；根据工况定期更换易损件（如膜片、球阀）。
- 冬季防冻：若环境气温低于冰点，停机后必须排空泵内积液，防止结冰胀裂泵体。
- 异常处理：运行时若发现噪音过大、漏气或流量异常下降，应立即停机检查原因。
