江浪气动隔膜泵系列产品规格书
一、产品概述
本系列为江浪品牌气动隔膜泵，涵盖 RV06、RV10、RV15、RV20、RV25 等多种型号。产品分为塑料材质与金属材质两种版本，广泛应用于耐腐蚀液体输送及污水处理领域。该系列泵采用压缩空气驱动，具备自吸能力强、无泄漏、防爆安全等特性。
二、核心特点
- 双隔膜设计：运行平稳，寿命长，可干运转而不损坏。
- 耐腐蚀性强：提供塑料（PP/PVDF）及金属（铝合金/不锈钢）多种材质选择，适应不同化学介质。
- 无需电力：纯气动驱动，适用于易燃易爆环境，本质安全。
- 自吸能力：具有良好的自吸性能，可处理含颗粒杂质液体。
- 流量可调：通过调节进气压力即可控制流量和扬程。
三、技术参数
| 参数项 |
规格说明 |
| 适用型号 |

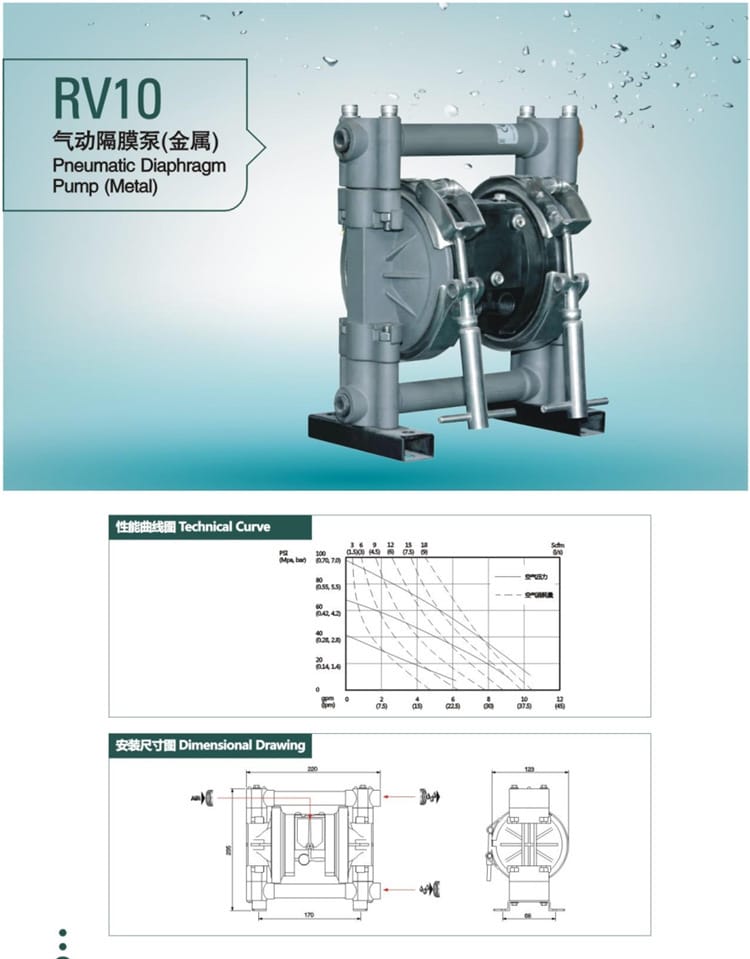

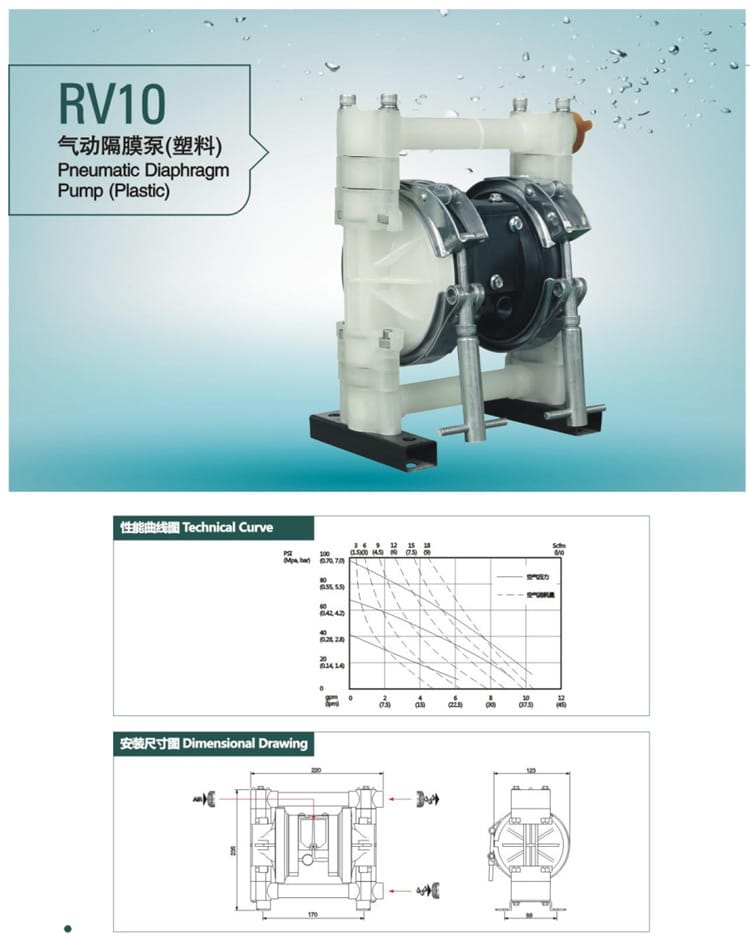

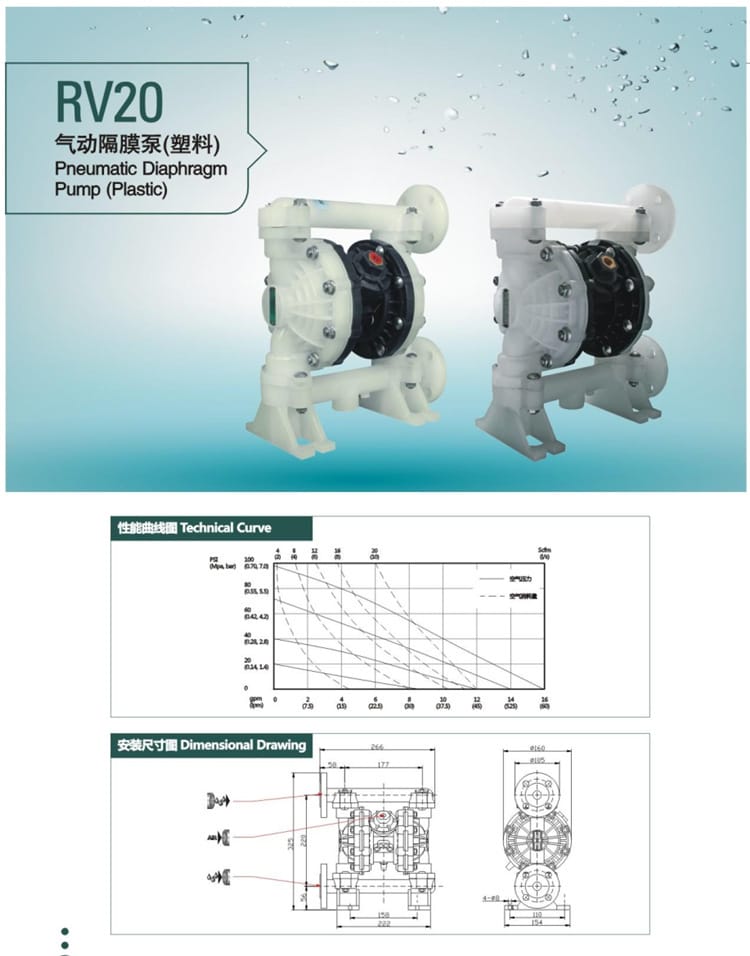

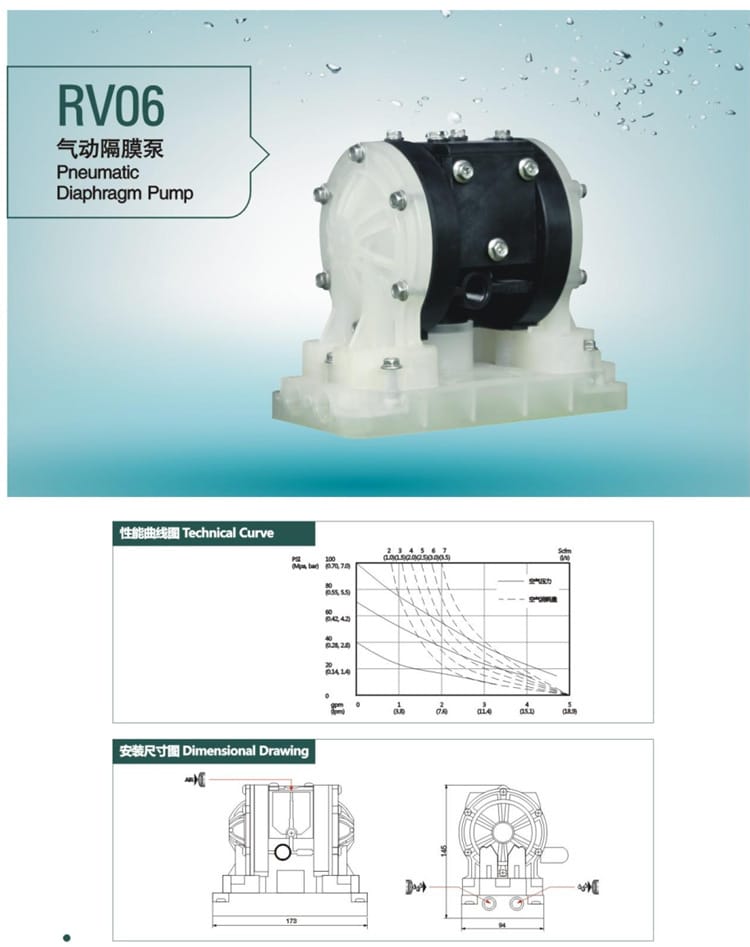

RV06, RV10 (塑/金), RV15 (塑/金), RV20 (塑), RV25 (塑) |
| 驱动方式 |
气动 (Pneumatic) |
| 最大工作气压 |
0.7 MPa (7 Bar) |
| 推荐工作气压 |
0.55 MPa (5.5 Bar) |
| 最小启动气压 |
0.14 MPa (1.4 Bar) |
| 接口尺寸 |
1/4 寸起 (随型号递增) |
| 材质选项 |
工程塑料、铝合金、不锈钢、聚四氟乙烯等 |
| 温度范围 |
-10℃ ~ 80℃ (视材质而定) |
| 典型尺寸参考 |

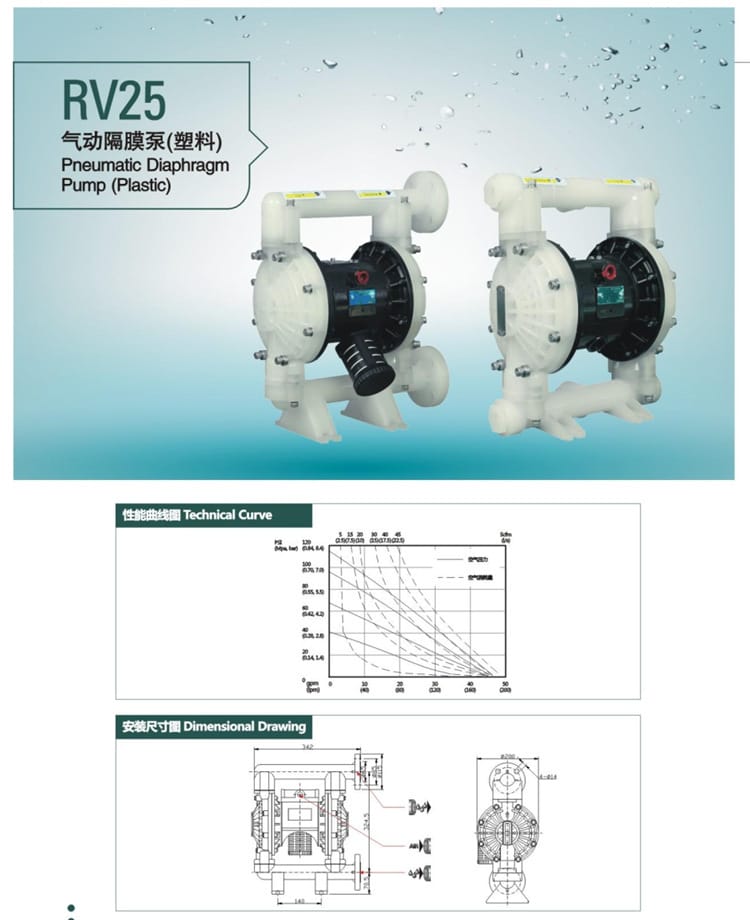

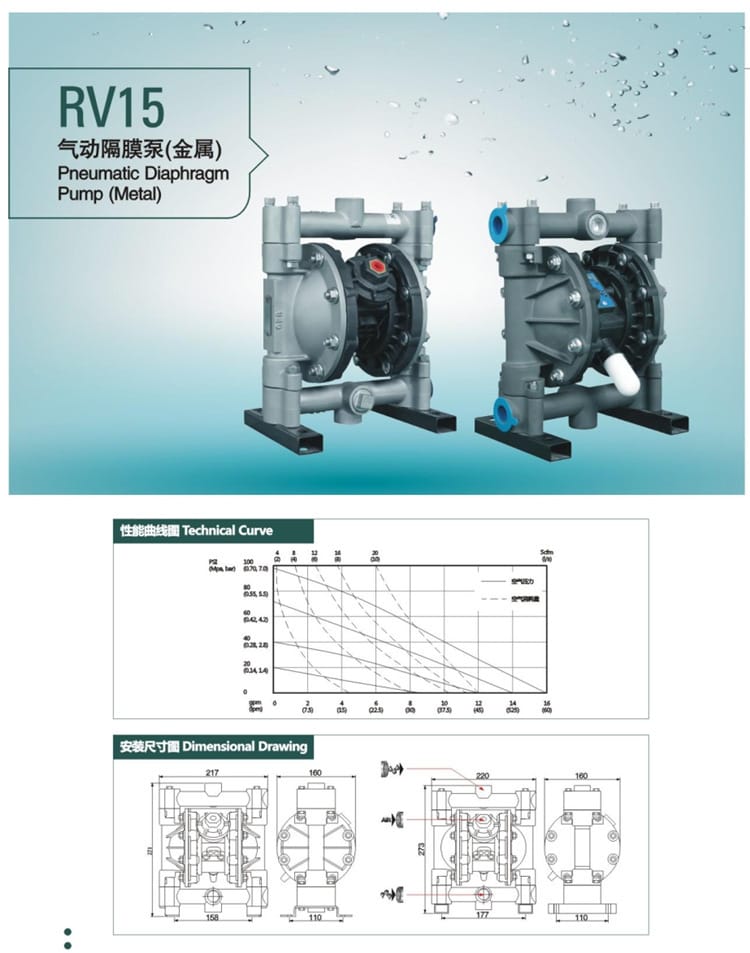

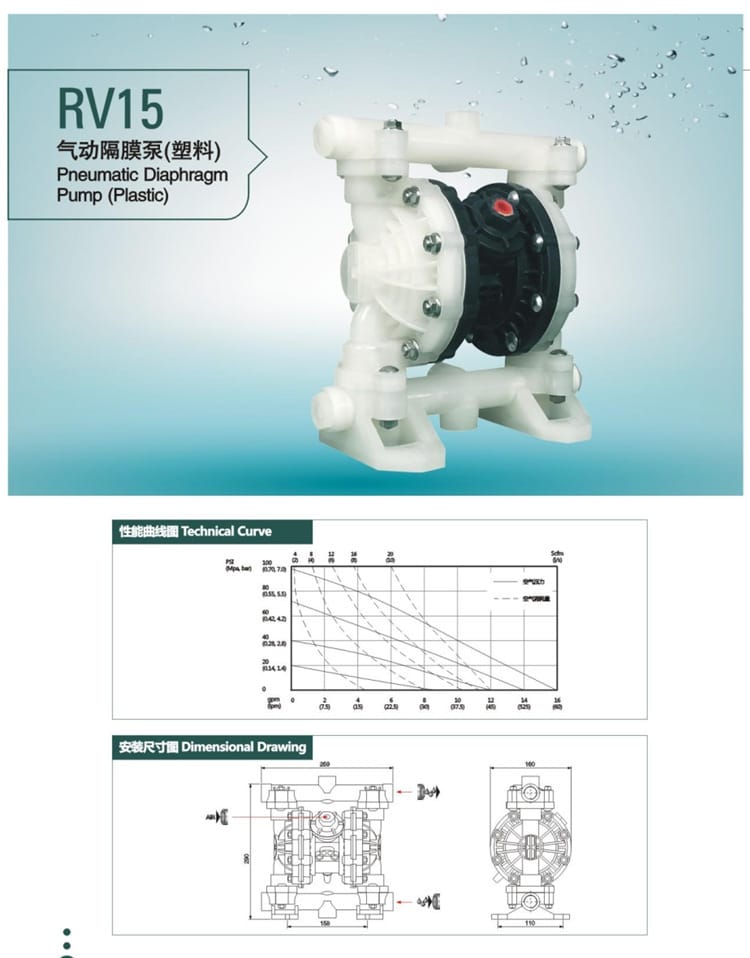

RV10 约 220×121mm; RV15 约 217×160mm; RV25 约 342×140mm |
四、应用行业
- 污水处理：污泥输送、酸碱废水排放。
- 化工行业：腐蚀性化学品、溶剂、树脂输送。
- 电镀行业：药液循环、镀液过滤。
- 食品医药：饮料灌装、药液转移 (需符合卫生级标准)。
- 矿山冶金：矿浆输送、泥浆处理。
- 涂装喷涂：油漆、涂料循环输送。
五、安装条件
- 气源要求：必须配备洁净、干燥的压缩空气源，建议加装油水分离器及减压阀，确保气压稳定在 0.4-0.6 MPa 之间。
- 管路连接：进出口管路直径不得小于泵口口径，避免节流影响流量；进水管路应尽量短且密封良好，防止漏气导致吸不上液。
- 固定方式：泵体需安装在平整稳固的基座上，建议使用减震垫以减少振动噪音。
- 排气系统：排气口应连接消声器或排气管道至安全区域，避免噪音污染及湿气倒灌。
- 环境温度：安装场所应避免极端高温或低温，防止泵内结冰或材料老化。
六、注意事项
- 严禁无水干转过久：虽然允许短时间干转，但长期无介质运行会加速密封圈磨损。
- 防冻保护：冬季停机后必须排空泵体内残留液体，防止结冰胀裂泵体。
- 压力限制：严禁超过 0.7 MPa 的最大供气压力，以免损坏膜片或内部零件。
- 定期维护：建议定期检查膜片、球阀及密封圈状态，发现磨损及时更换。
- 安全防护：操作时请佩戴防护用具，特别是在输送有毒、有害或高温介质时。
- 异常处理：若出现流量不足或噪音过大，应立即停机检查进气压力及管路是否堵塞。
