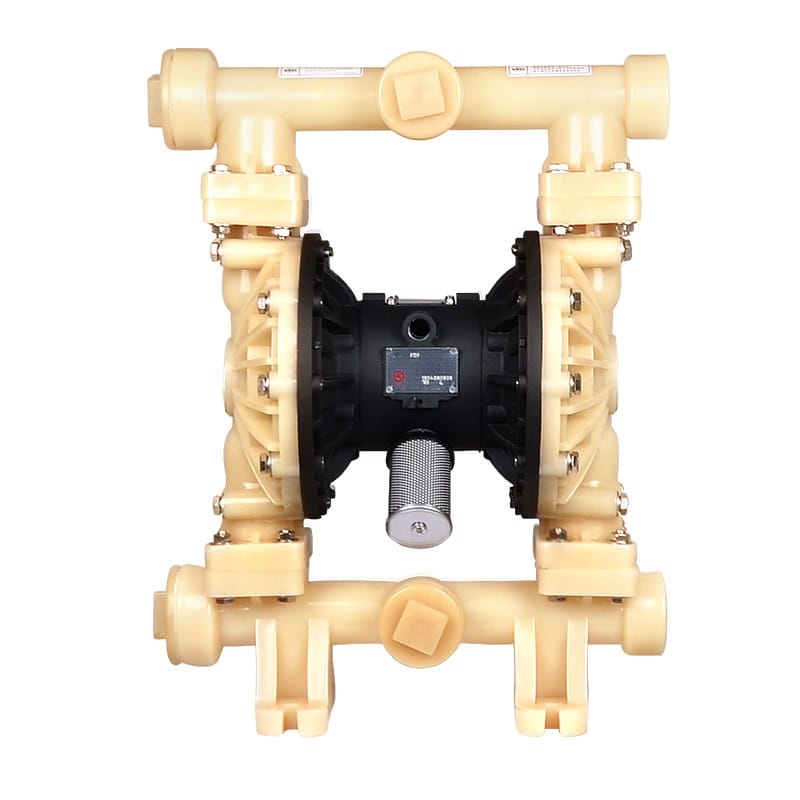

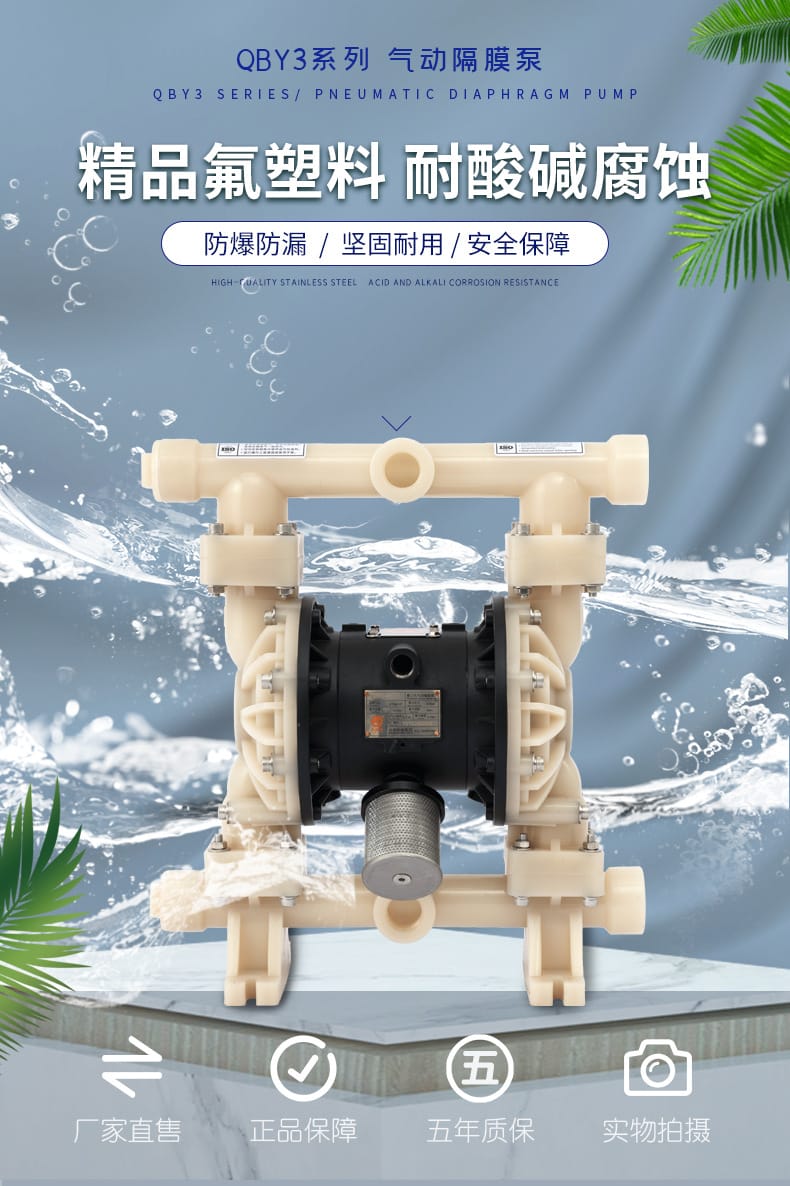

边锋固德 QBY3-50FTFF 气动隔膜泵产品说明书
一、核心特点
- 材质卓越：采用 PVDF 全氟材质，具备极强的耐酸碱腐蚀性能，坚固耐用。

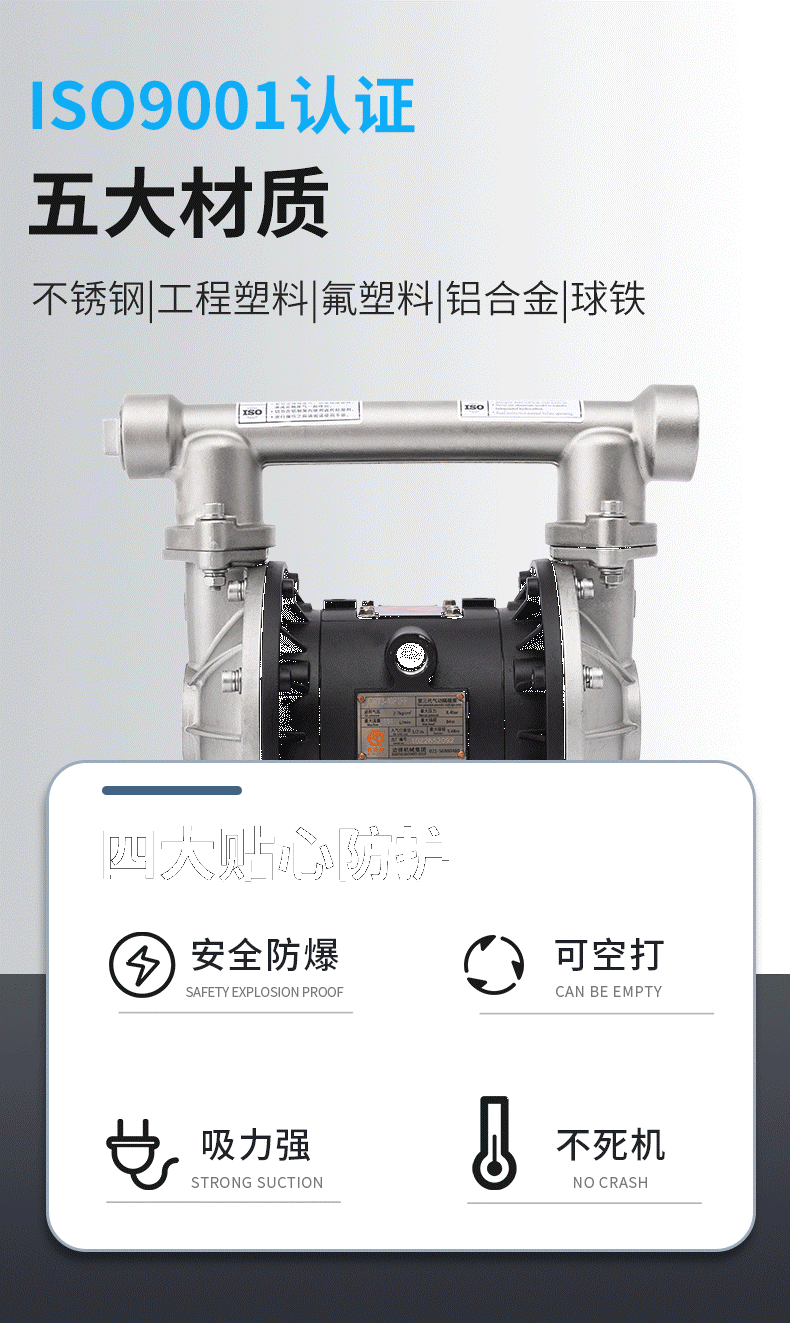

- 安全可靠：拥有防爆合格证（编号：R204250564），安全防爆设计，支持可空打运行，不死机。

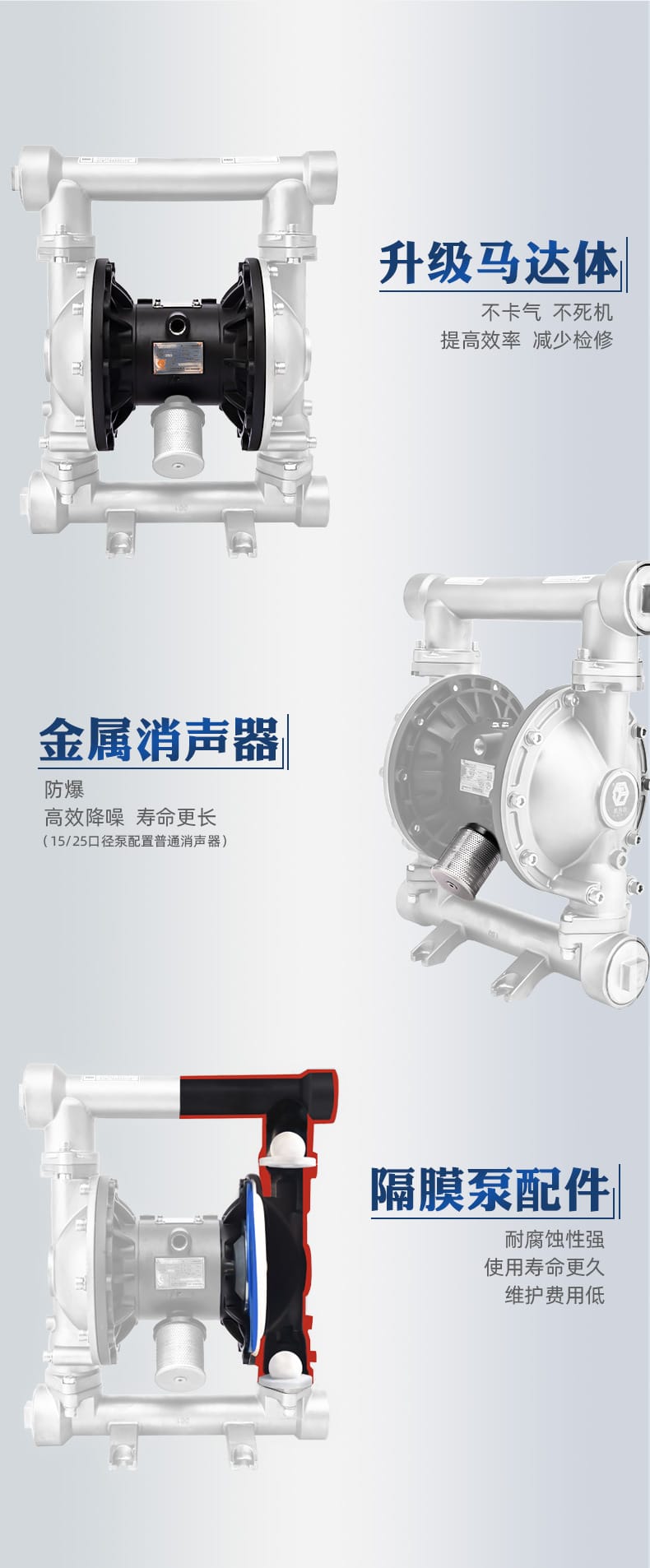

- 高效耐用：升级马达体设计，不卡气，提高效率，减少检修，使用寿命更长。
- 低噪静音：配置金属消声器（部分口径配普通消声器），高效降噪，运行声音小。
- 多重认证：通过 ISO9001 质量管理体系、欧盟 CE 认证、浙江制造认证及多项专利认证。
- 质保承诺：厂家直售，正品保障，提供五年质保服务，全国发货及海外市场支持。

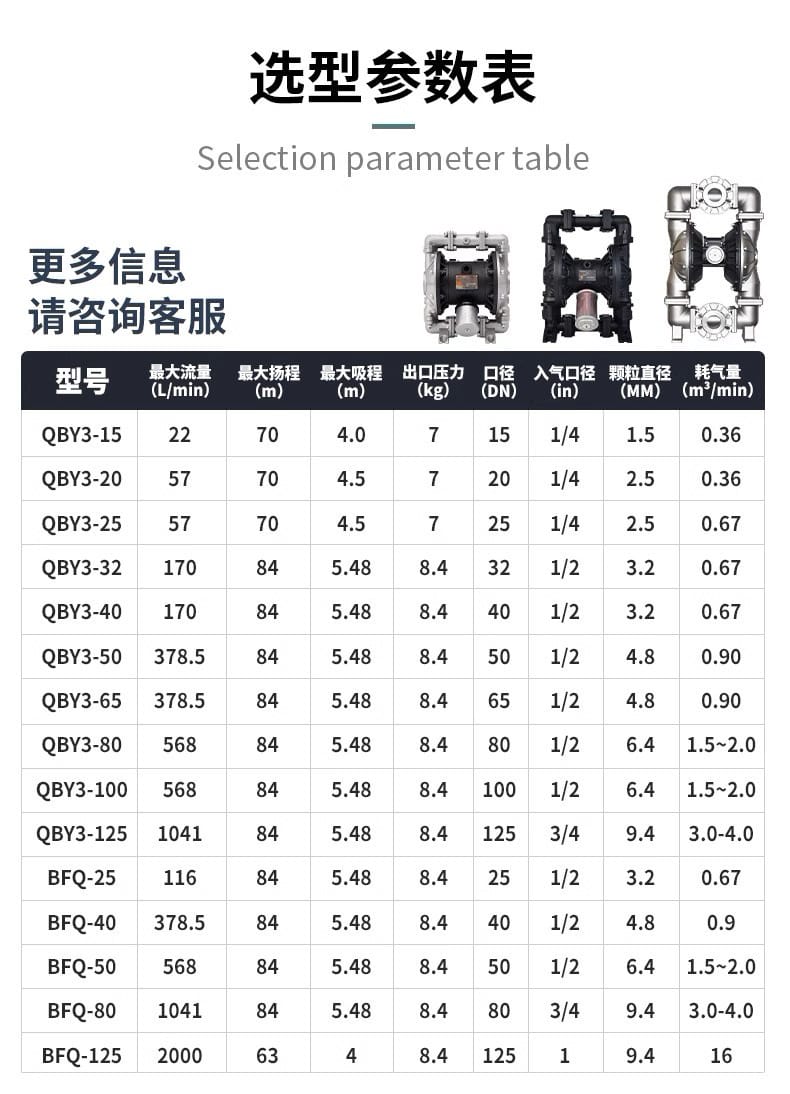

二、技术参数
| 型号 |
最大流量 (L/min) |
最大扬程 (m) |
最大吸程 (m) |
出口压力 (kg) |
口径 (DN) |
入气口径 (in) |
颗粒直径 (mm) |
耗气量 (m³/min) |
| QBY3-15 |
22 |
70 |
4.0 |
7 |
15 |
1/4 |
1.5 |
0.36 |
| QBY3-20 |
57 |
70 |
4.5 |
7 |
20 |
1/4 |
2.5 |
0.36 |
| QBY3-25 |
57 |
70 |
4.5 |
7 |
25 |
1/4 |
2.5 |
0.67 |
| QBY3-32 |
170 |
84 |
5.48 |
8.4 |
32 |
1/2 |
3.2 |
0.67 |
| QBY3-40 |
170 |
84 |
5.48 |
8.4 |
40 |
1/2 |
3.2 |
0.67 |
| QBY3-50 |
378.5 |
84 |
5.48 |
8.4 |
50 |
1/2 |
4.8 |
0.90 |
| QBY3-65 |
378.5 |
84 |
5.48 |
8.4 |
65 |
1/2 |
4.8 |
0.90 |
| QBY3-80 |
568 |
84 |
5.48 |
8.4 |
80 |
1/2 |
6.4 |
1.5~2.0 |
| QBY3-100 |
568 |
84 |
5.48 |
8.4 |
100 |
1/2 |
6.4 |
1.5~2.0 |
| QBY3-125 |
1041 |
84 |
5.48 |
8.4 |
125 |
3/4 |
9.4 |
3.0-4.0 |
(注：BFQ 系列及其他型号参数详见完整选型表，以上为核心参数参考)

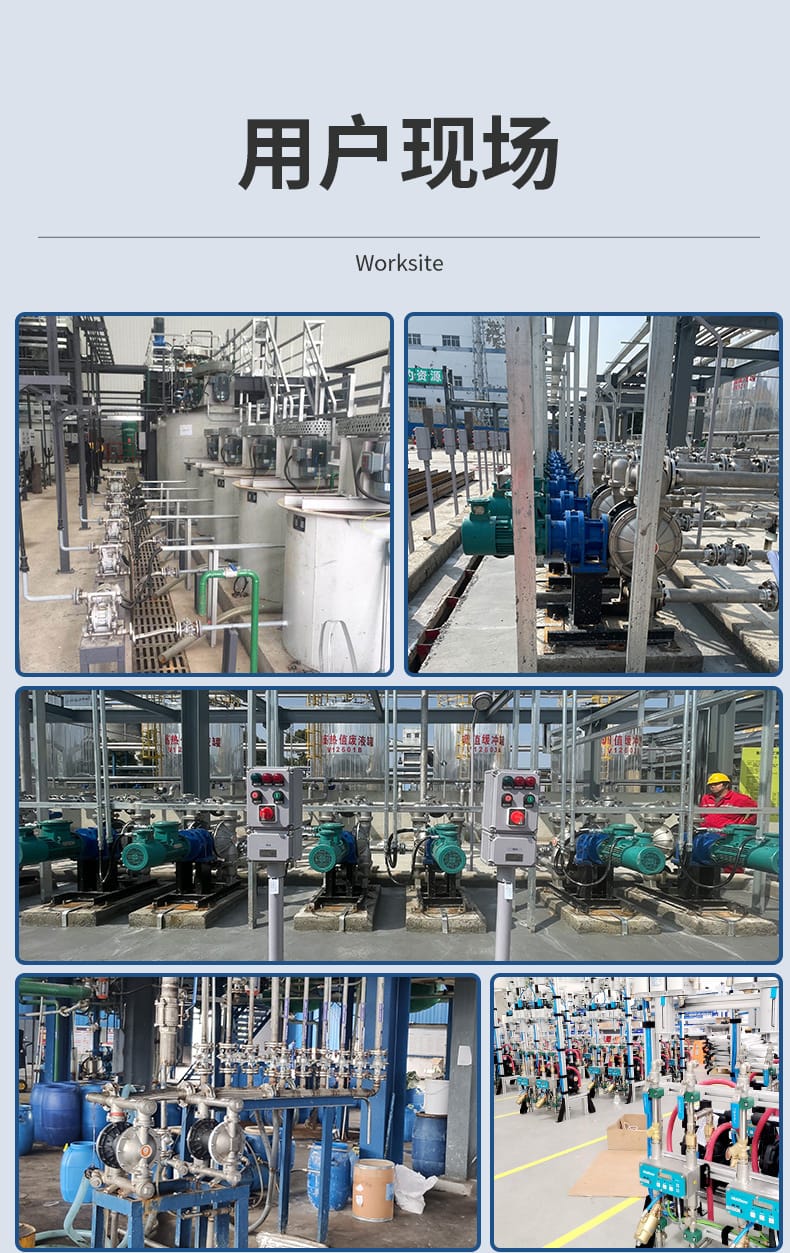

三、应用行业
基于世界 500 强合作伙伴案例及产品耐腐防爆特性，广泛适用于以下领域：
- 化工行业：耐酸碱腐蚀，输送各类腐蚀性化学液体。
- 石油化工：符合防爆标准，适用于石油、天然气及危化品输送。
- 食品饮料：合作中粮、伊利、维达、三得利等，满足食品级卫生输送。
- 制药行业：合作国药集团、仁和药业等，满足医药生产及废水处理。
- 新能源与汽车：合作比亚迪 (BYD)、华友钴业、泰丰先行，用于电池材料处理。
- 环保工程：合作中远海运、环境类企业，用于热值废液罐及污水排放。
- 建筑建材：合作三一重工、徐工集团、立邦，用于涂料、浆料及泥浆输送。
四、安装条件
- 动力源：需连接稳定且洁净的压缩空气源（气动驱动）。
- 管道接口：根据型号匹配进出口管径（如 QBY3-50 为 DN50），进气口需匹配对应尺寸（如 1/2 英寸）。
- 介质要求：确保介质颗粒直径不超过泵体允许范围（如 QBY3-50 允许 4.8mm），防止堵塞。
- 环境要求：在易燃易爆环境中需严格遵循防爆合格证规范，确保接地良好。

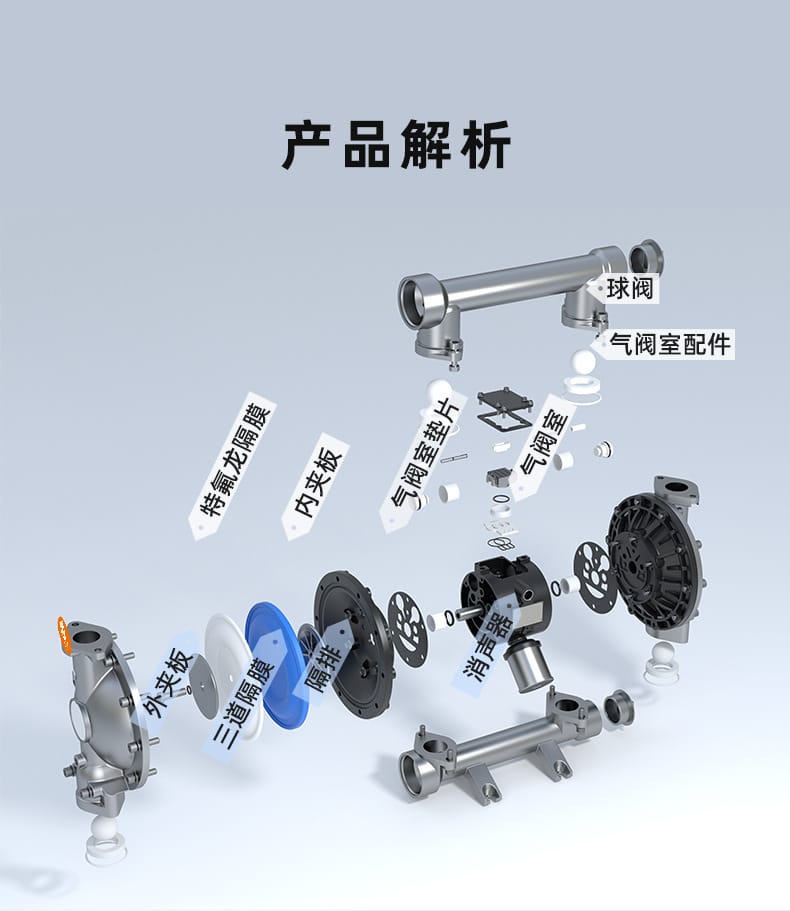

- 空间布局：预留足够的维护空间，便于检查气阀室配件、隔膜及消声器状态。
五、注意事项
- 气源质量：建议使用洁净干燥的压缩空气，防止水分和杂质损坏内部阀件及隔膜。
- 维护保养：定期检查特氟龙隔膜、球阀、气阀室垫片及内夹板，虽维护费用低但需定期检修以防泄漏。
- 运行监测：关注运行声音及排气情况，若出现异常噪音或死机现象需立即停机排查。
- 安全防护：严禁在不符合防爆等级的区域随意改装，确保金属消声器及防爆部件完好。

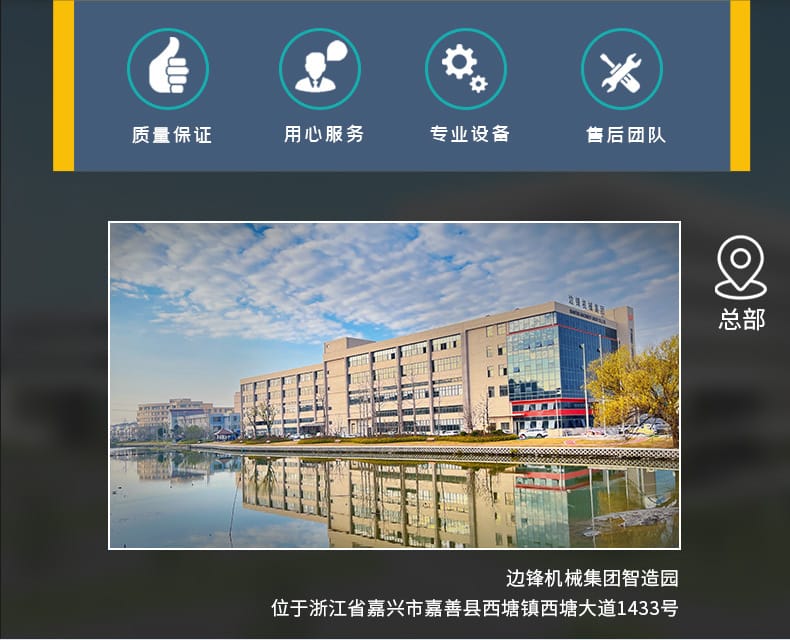

- 售后服务：如有故障请联系专业售后团队，总部位于浙江省嘉兴市嘉善县西塘镇西塘大道 1433 号。
制造商：边锋机械 (集团) 有限公司
官网：www.gemobeng.com

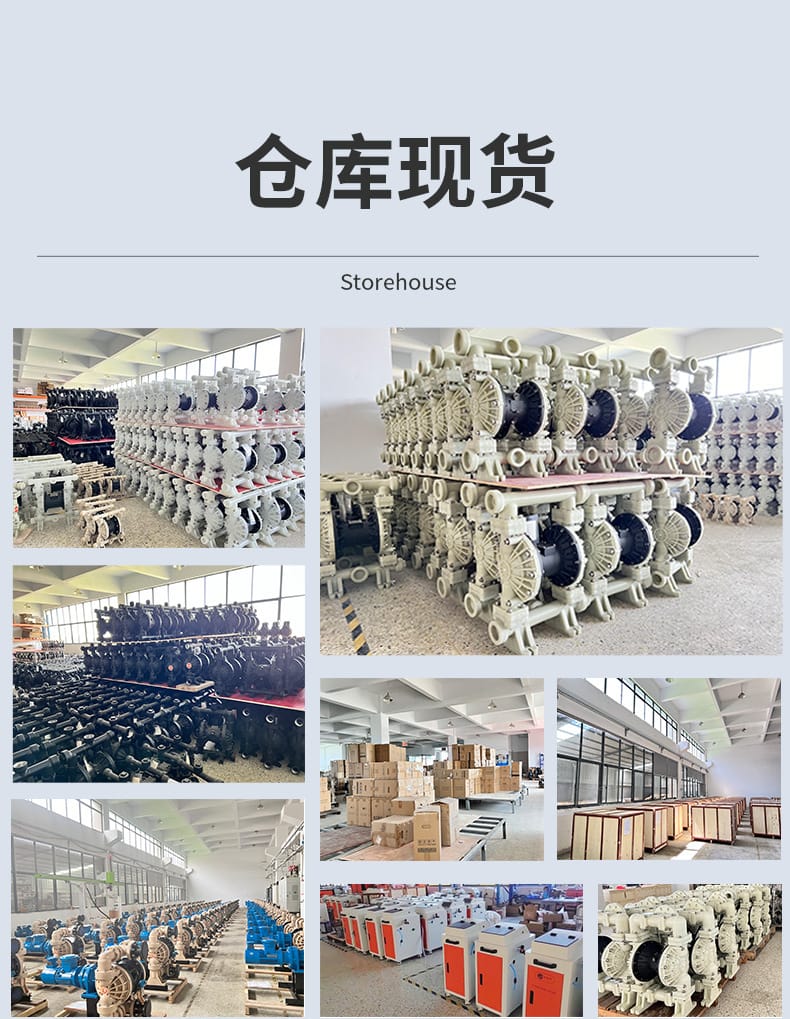

服务承诺：3D 快速、优质无忧、仓库现货、支持全国各地发货及外海市场
