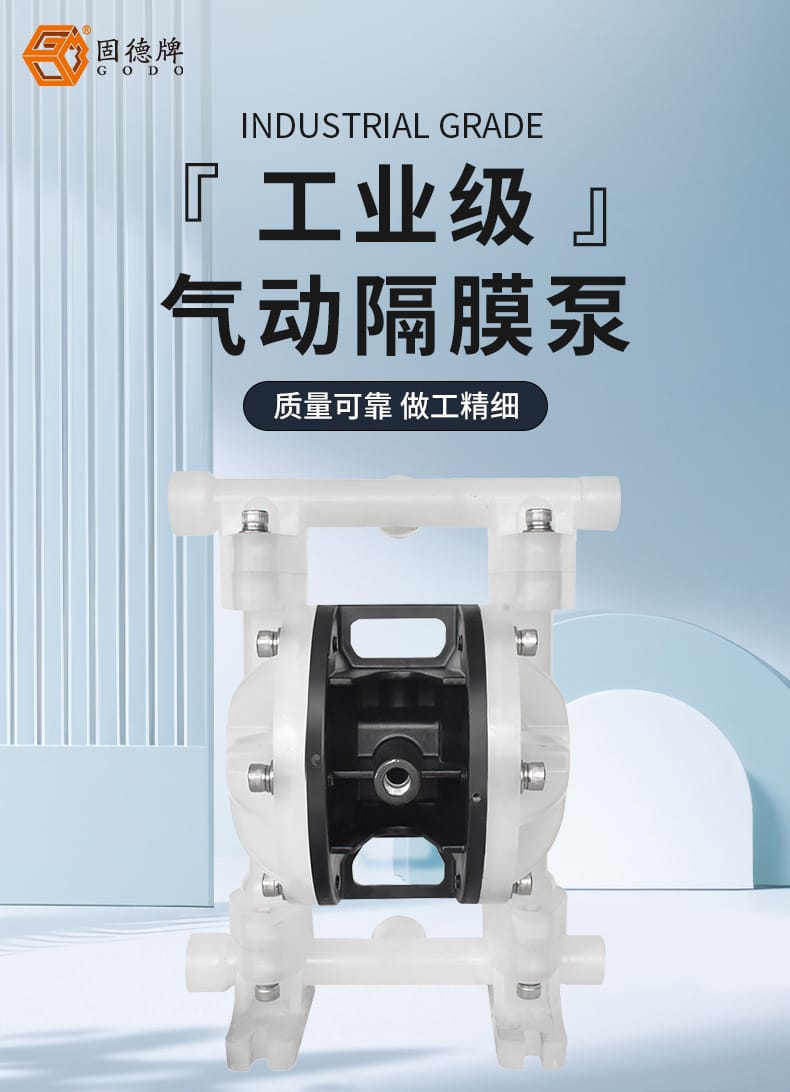

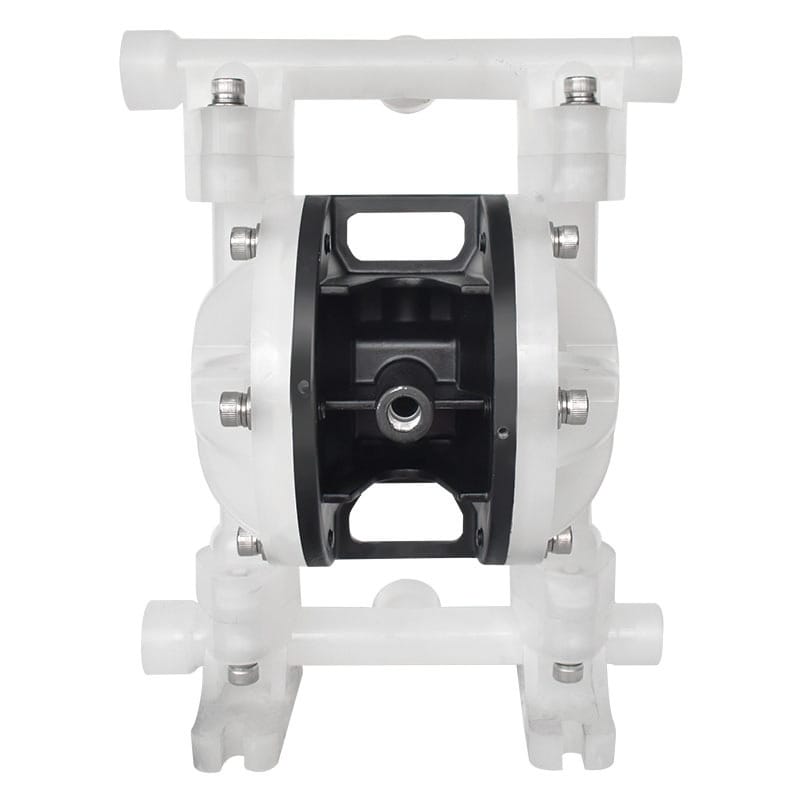

边锋固德牌 QBY4 系列气动隔膜泵产品手册
品牌概况

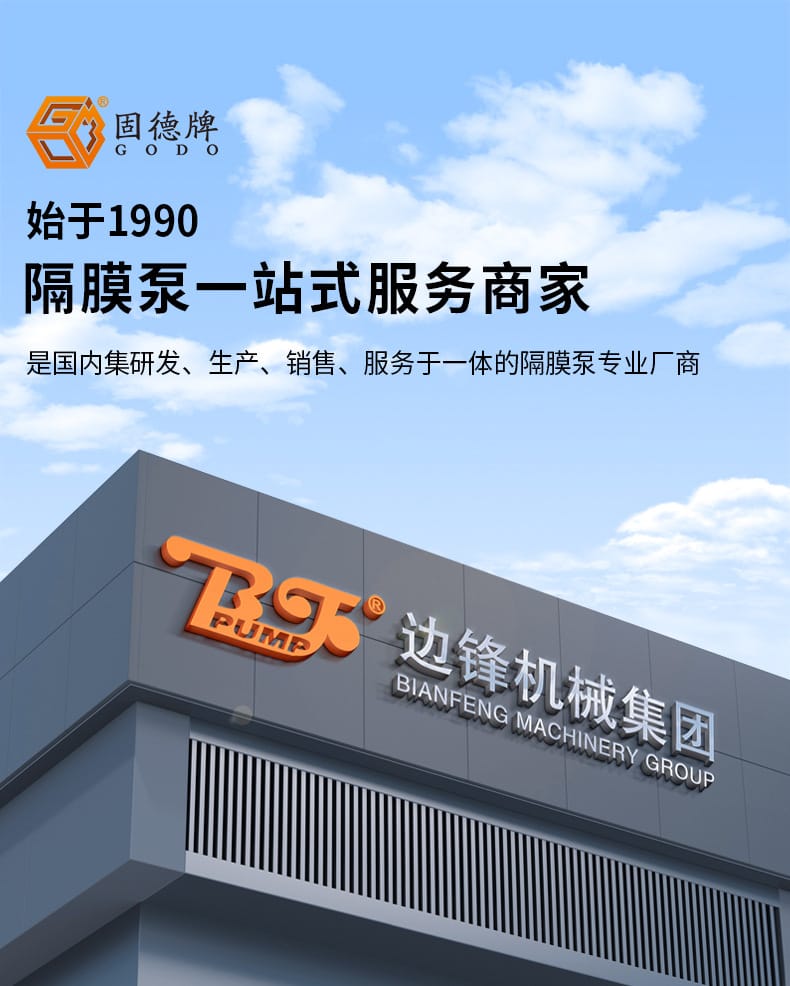

边锋固德（BIANFENG MACHINERY GROUP）始于 1990 年，是国内集研发、生产、销售、服务于一体的隔膜泵专业厂商。作为源头厂家，累计服务客户超过 10 万 +，与中粮、维达、三得利、徐工集团等知名企业建立深度合作关系。公司通过 ISO9001 国际质量体系认证，获得国家防爆产品合格认证与欧盟 CE 认证，资质齐全，品质信赖。
核心特点

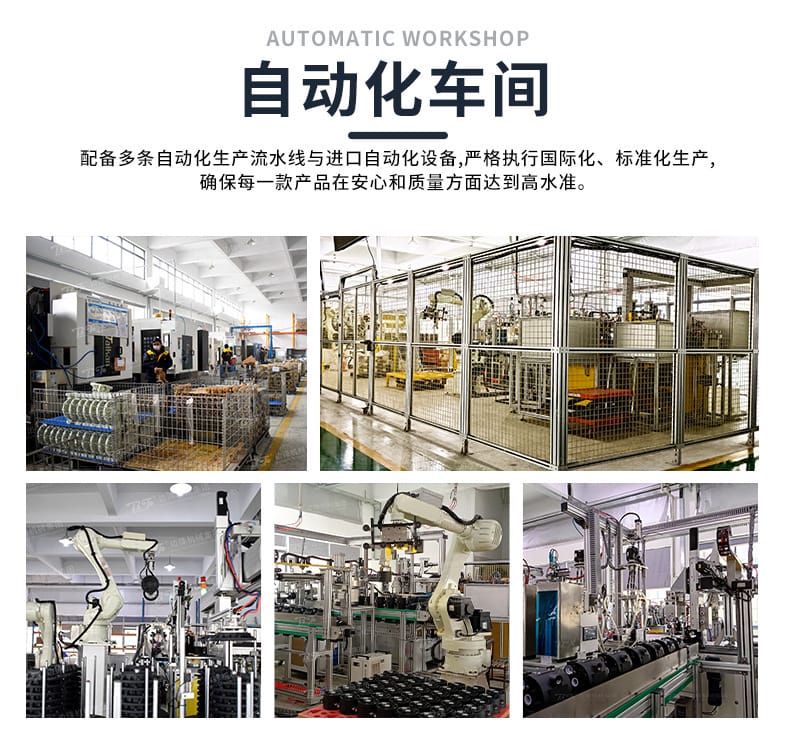

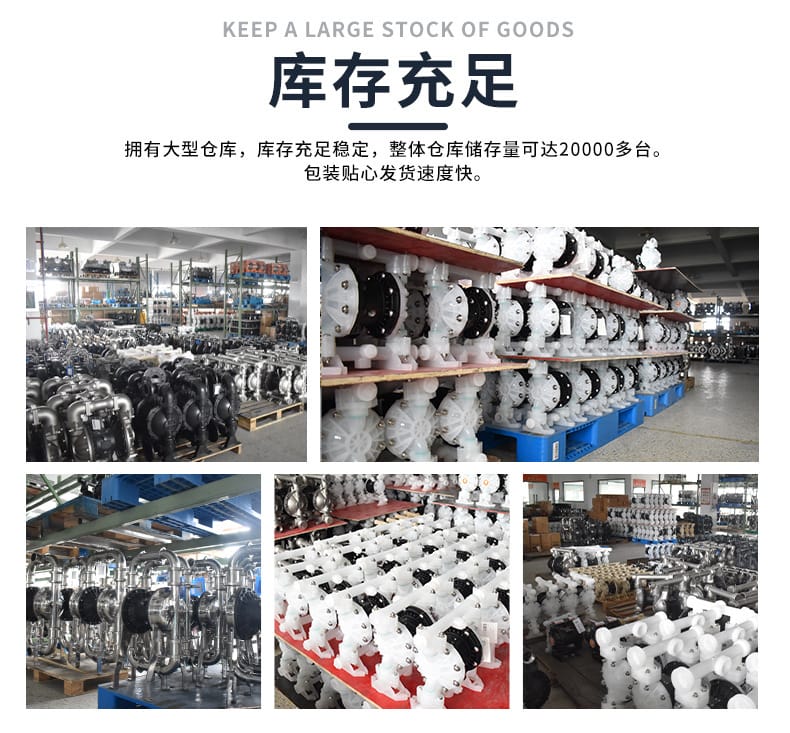

- 源头厂家 品质保障：拥有自动化车间及大型仓库，库存充足（20000+ 台），严格执行国际化、标准化生产，确保每一款产品在安心和质量方面达到高水准。

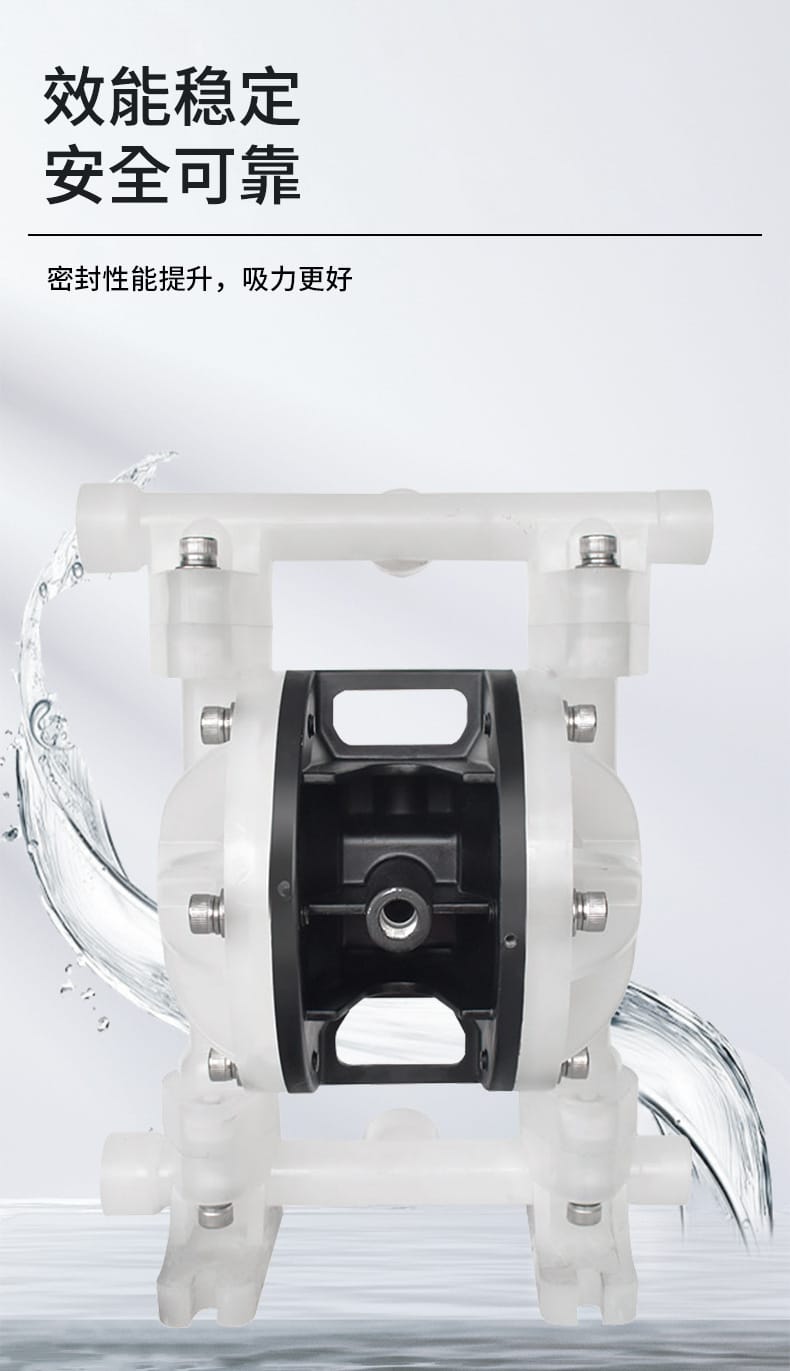

- 性能卓越 不易损坏：气路通畅，换向灵活，支持空运转，密封性能提升，吸力更好，简单、高可靠设计，在各种环境下实现最大稳定性。

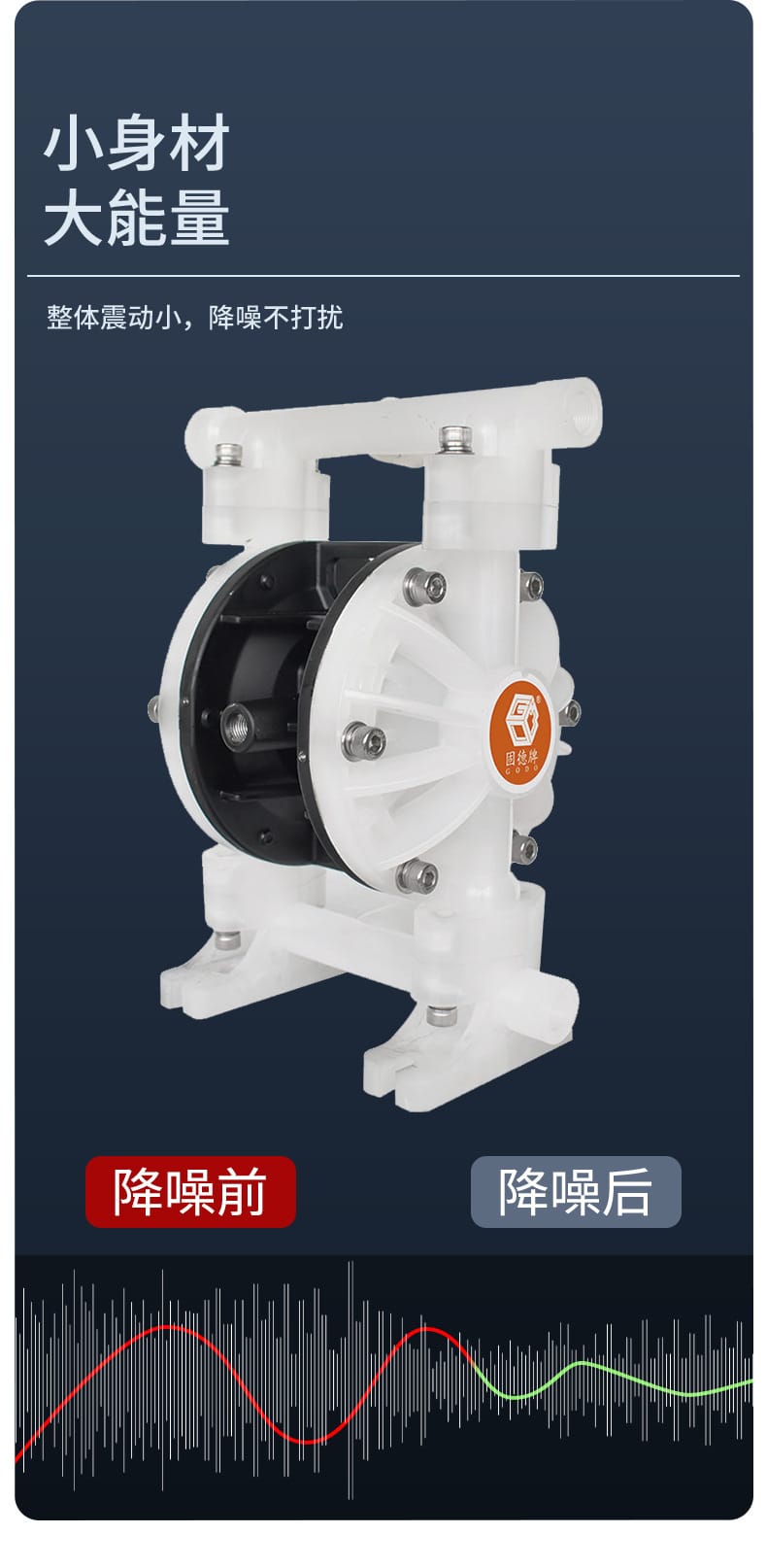

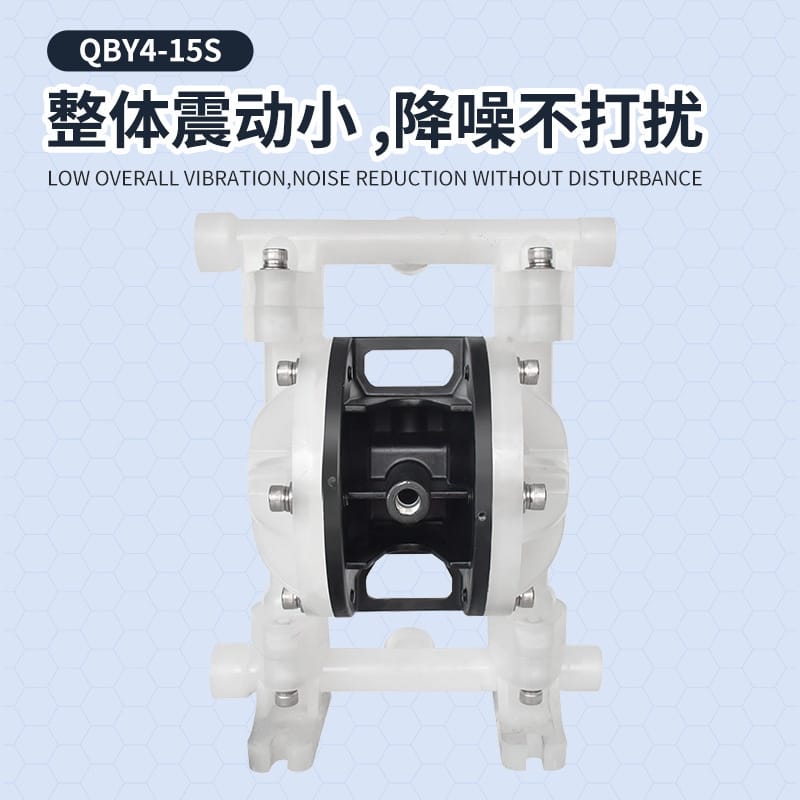

- 小身材大能量：整体震动小，降噪设计，不打扰工作环境，效能稳定安全可靠。

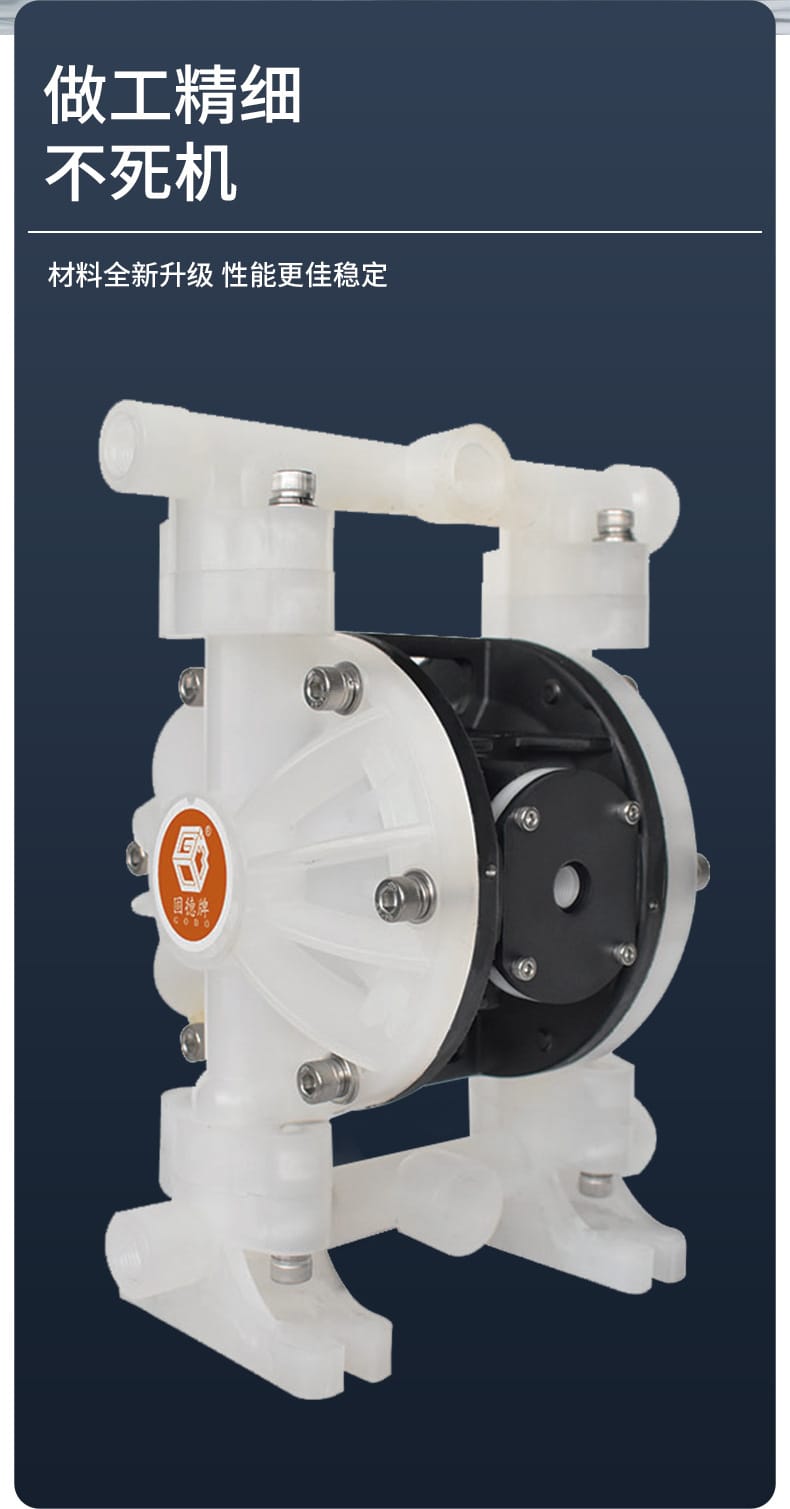

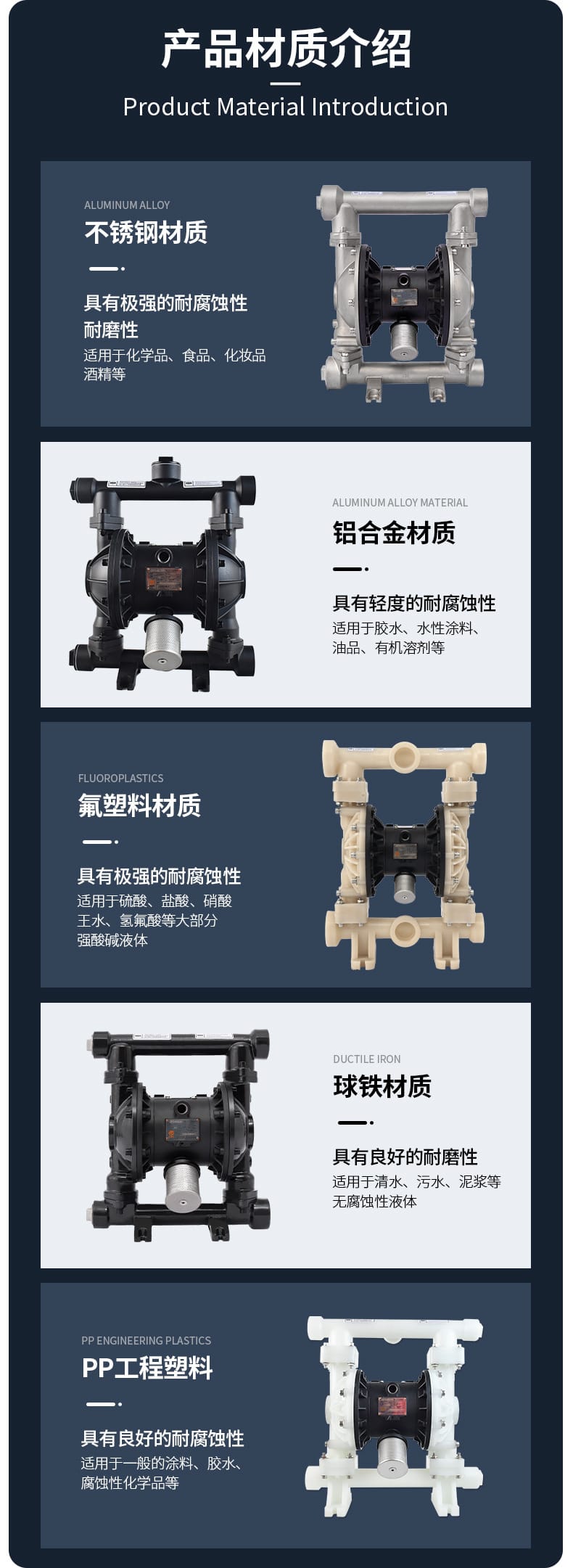

- 做工精细 材料升级：采用全新升级材料，多种材质可选（不锈钢、铝合金、氟塑料、球铁、PP 工程塑料），适应不同工况，耐腐蚀性与耐磨性俱佳。

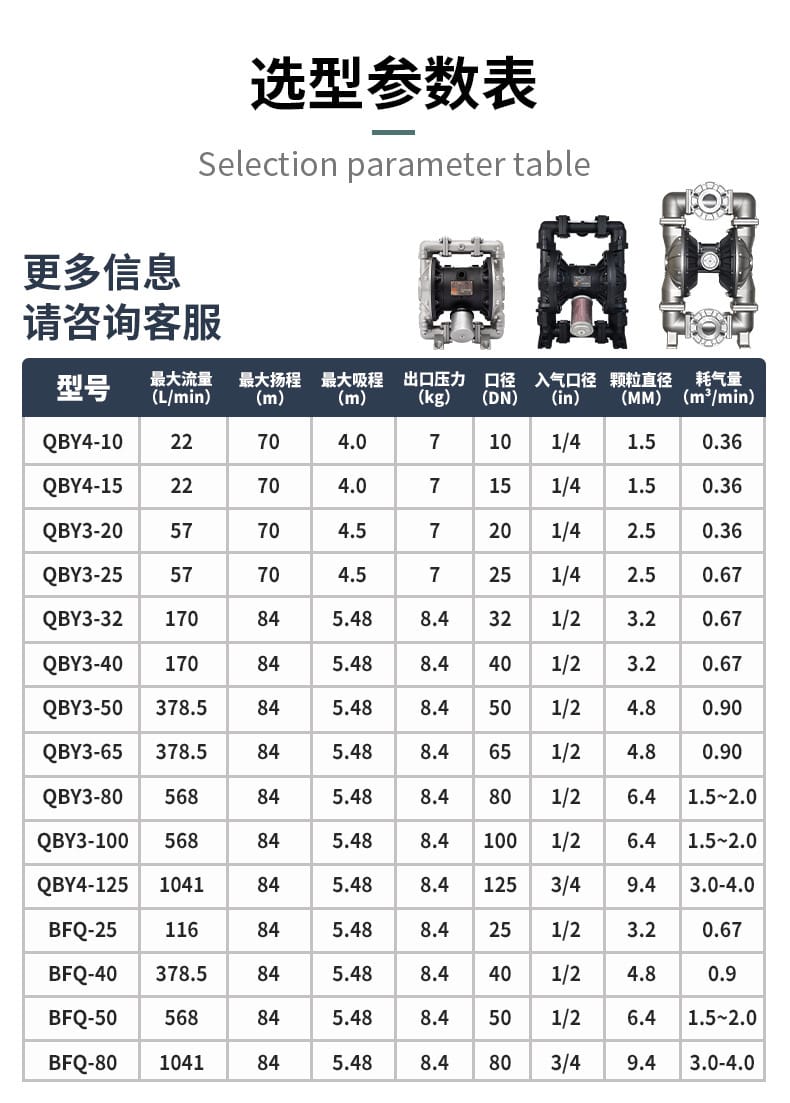

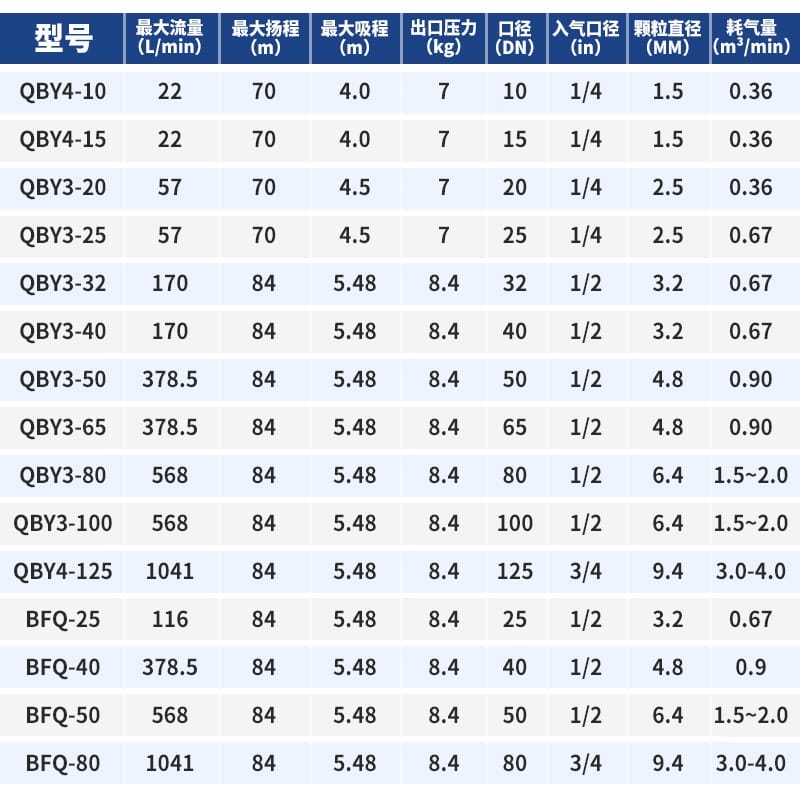

技术参数
| 型号 |
最大流量 (L/min) |
最大扬程 (m) |
最大吸程 (m) |
出口压力 (kg) |
口径 (DN) |
入气口径 (in) |
颗粒直径 (MM) |
耗气量 (m³/min) |
| QBY4-10 |
22 |
70 |
4.0 |
7 |
10 |
1/4 |
1.5 |
0.36 |
| QBY4-15 |
22 |
70 |
4.0 |
7 |
15 |
1/4 |
1.5 |
0.36 |
| QBY3-20 |
57 |
70 |
4.5 |
7 |
20 |
1/4 |
2.5 |
0.36 |
| QBY3-25 |
57 |
70 |
4.5 |
7 |
25 |
1/4 |
2.5 |
0.67 |
| QBY3-32 |
170 |
84 |
5.4 |
8 |
32 |
1/2 |
3.2 |
0.67 |
| QBY3-40 |
170 |
84 |
5.4 |
8 |
40 |
1/2 |
3.2 |
0.67 |
| QBY3-50 |
378.5 |
84 |
5.4 |
8 |
50 |
1/2 |
4.8 |
0.90 |
| QBY3-65 |
378.5 |
84 |
5.4 |
8 |
65 |
1/2 |
4.8 |
0.90 |
| QBY3-80 |
568 |
84 |
5.4 |
8 |
80 |
1/2 |
6.4 |
1.5~2.0 |
| QBY3-100 |
568 |
84 |
5.4 |
8 |
100 |
1/2 |
6.4 |
1.5~2.0 |
| QBY4-125 |
1041 |
84 |
5.4 |
8 |
125 |
3/4 |
9.4 |
3.0-4.0 |
| BFQ-25 |
116 |
84 |
5.4 |
8 |
25 |
1/2 |
3.2 |
0.67 |
| BFQ-40 |
378.5 |
84 |
5.4 |
8 |
40 |
1/2 |
4.8 |
0.9 |
| BFQ-50 |
568 |
84 |
5.4 |
8 |
50 |
1/2 |
6.4 |
1.5~2.0 |
| BFQ-80 |
1041 |
84 |
5.4 |
8 |
80 |
3/4 |
9.4 |
3.0-4.0 |

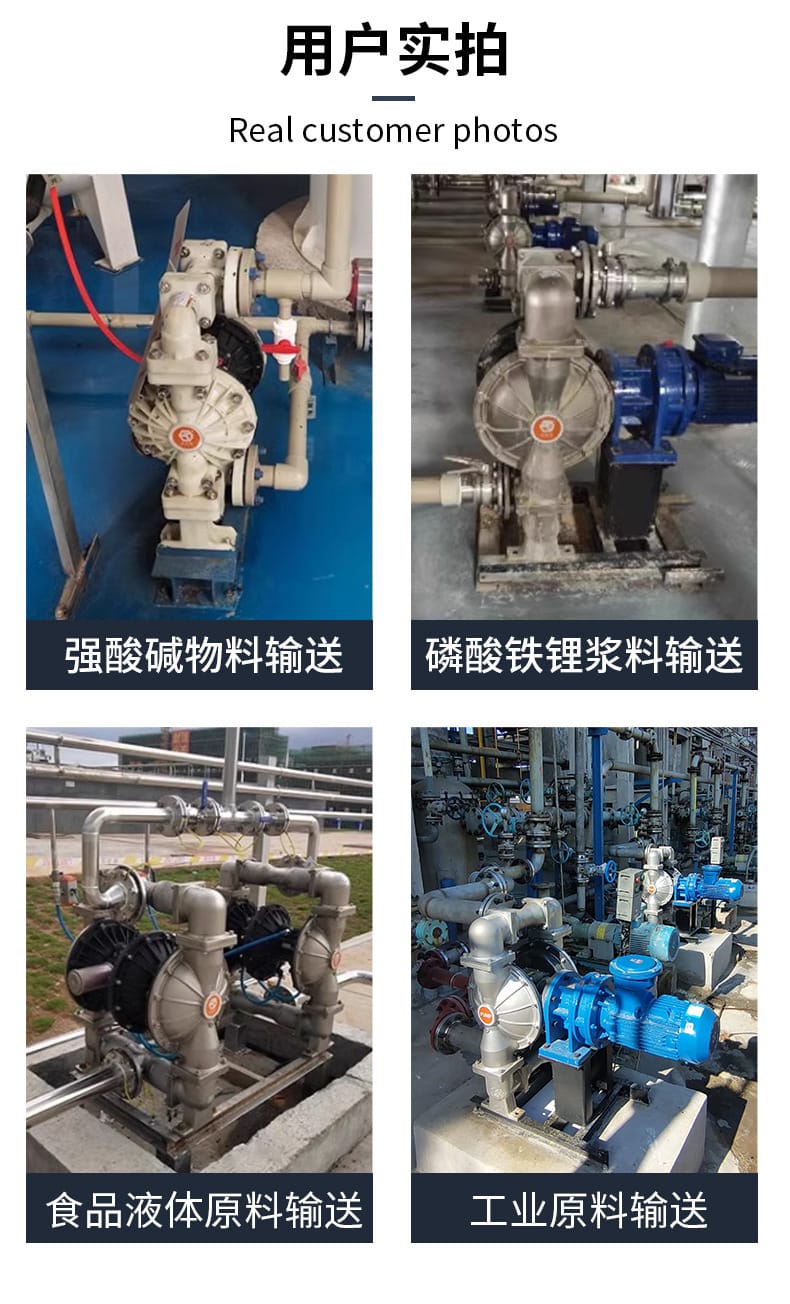

应用行业
本产品广泛适用于以下领域，可根据物料特性选择对应材质：
- 食品行业：食品液体原料输送、酒类酿造、乳制品加工。
- 化工生产：强酸碱物料输送（硫酸、盐酸、王水等）、腐蚀性化学品、涂料、胶水、有机溶剂。
- 油气能源：油品、有机溶剂输送，油田作业。
- 污水处理：泥浆、污水、清水处理，环保工程。
- 其他领域：制药、化妆品、电池浆料（如磷酸铁锂）、工业原料输送。
安装条件

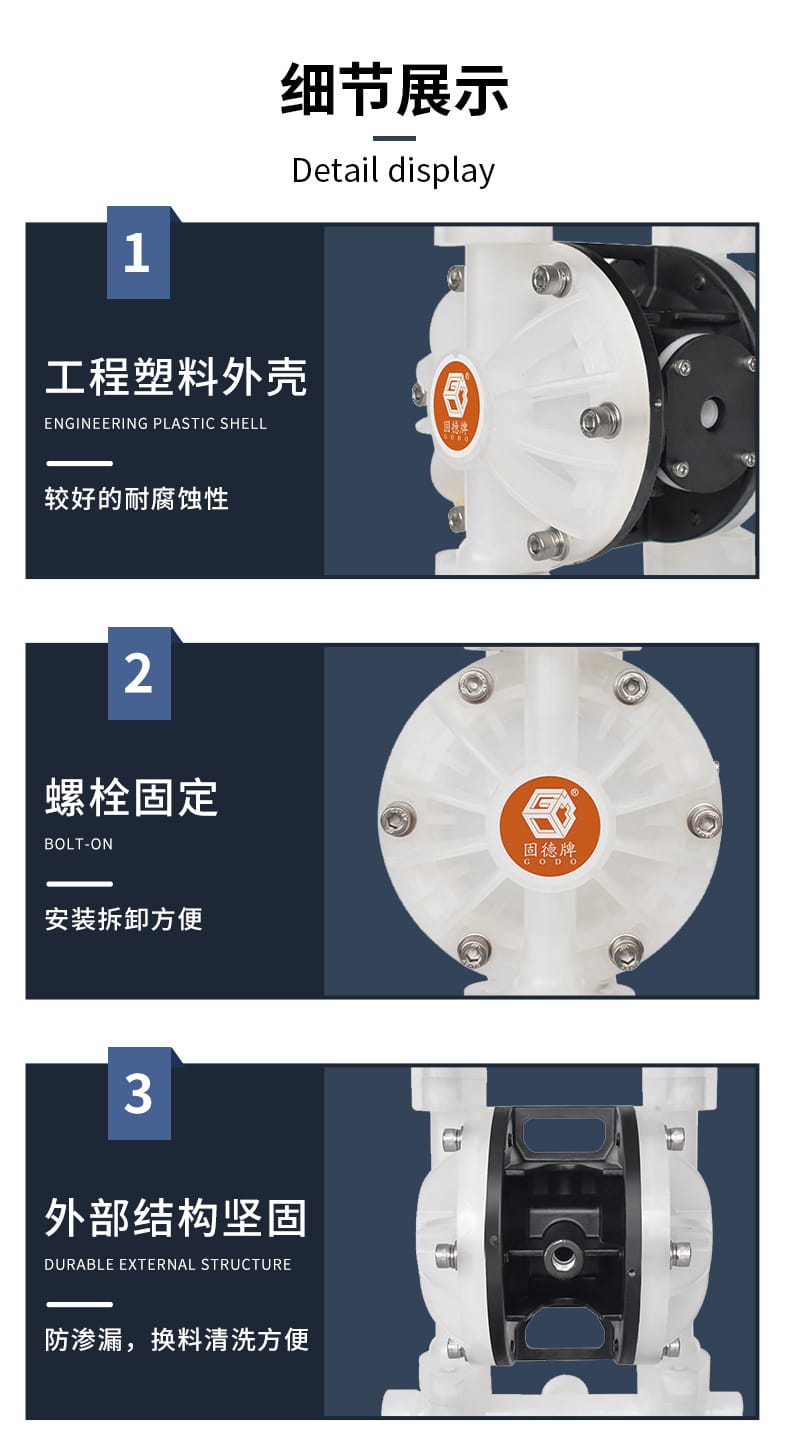

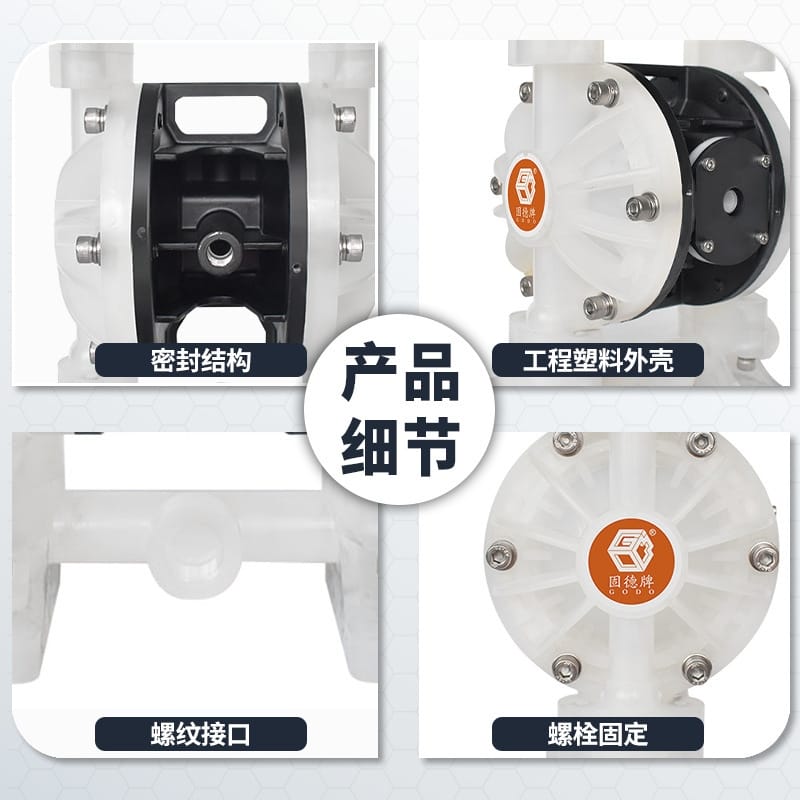

- 连接方式：采用螺栓固定（Bolt-on）结构，安装拆卸方便，外部结构坚固，防渗漏设计。
- 气源要求：需配备稳定的压缩空气源，根据型号选择对应的入气口径（1/4" ~ 3/4"），确保供气压力满足工作需求。
- 管路匹配：进出口口径从 DN10 至 DN125，请根据实际管路规格进行匹配，注意颗粒直径限制以防堵塞。
- 环境要求：适合一般工业环境，部分型号具备防爆认证，需在符合防爆要求的区域使用相应认证机型。
- 空间预留：考虑到维护便利性，安装位置应预留足够的检修空间，便于换料清洗。
注意事项
- 收货检查：签收时务必检查外包装是否完整，如有破损明显挤压变形或拆开痕迹，请当着快递员面拆箱验货，仔细核对数量及质量，确认无误后方可签收。
- 材质匹配：请根据输送介质的化学性质选择合适的泵体材质（如强酸选氟塑料，清水选铸铁等），错误的材质选择可能导致设备损坏。
- 测试建议：收到货后，如果一定要做测试，可先进行清水测试。如有问题可联系客服进行售后处理。
- 退换政策：因设备为工业品，如果使用输送物料污染设备的，非质量问题影响二次销售概不退换。在不影响第二次销售的情况下，支持七天无理由退换货。
- 物流说明：默认中通快递或中通快运，如需发顺丰等其他快递，下单前请务必先与客服沟通协商费用。商品如因质量问题引起的退换货由本店承担运费，非质量问题由买家承担。
