边锋固德牌气动隔膜泵 QBY3 产品说明书
核心特点

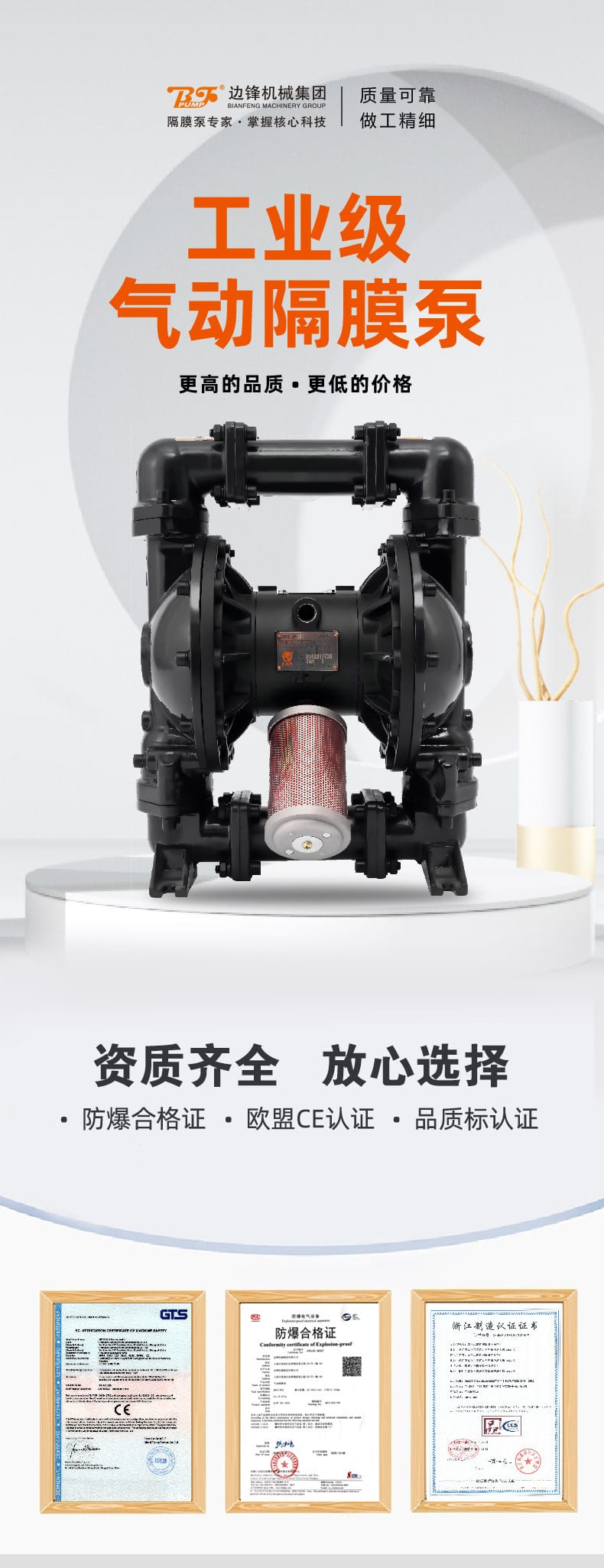

- 工业级品质与高性价比：更高的品质配合更低的价格，集研发、生产、销售、服务于一体的专业厂商。
- 权威资质认证：拥有防爆合格证、欧盟 CE 认证及品质标认证，资质齐全，放心选择。

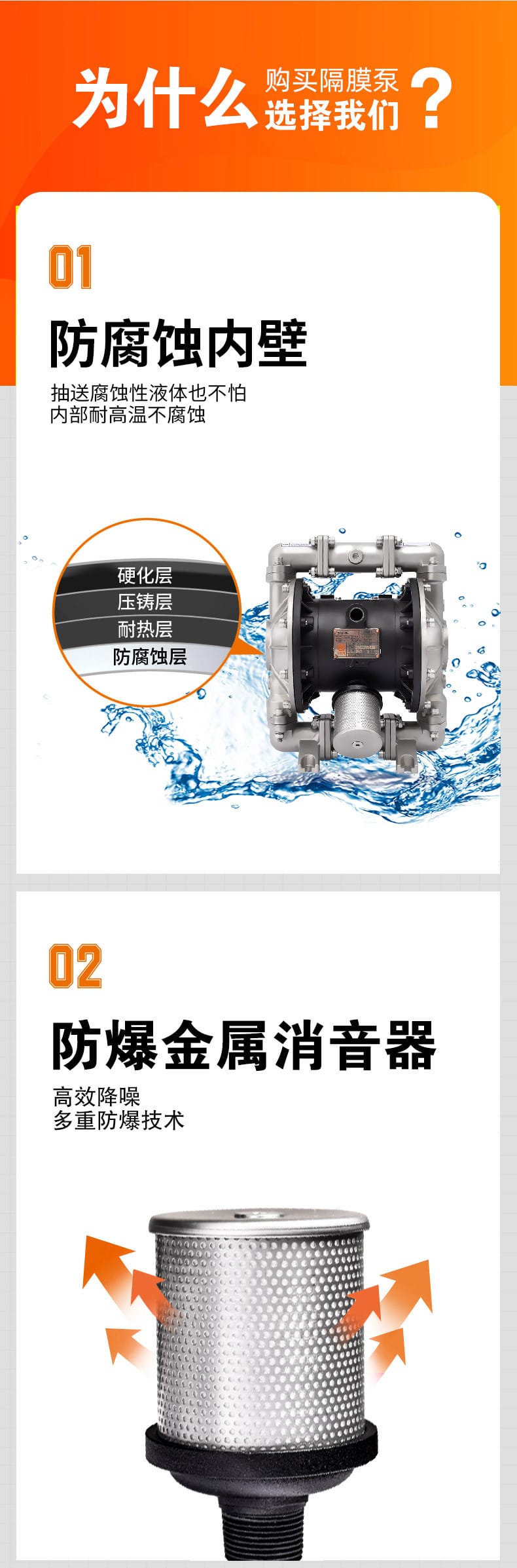

- 卓越防腐蚀性能：内部采用硬化层、压铸层、耐热层、防腐蚀层四重防护，抽送腐蚀性液体无惧挑战。
- 安全防爆降噪：配备防爆金属消音器，高效降噪，采用多重防爆技术，压缩空气动力驱动，可空运行且无电火花。

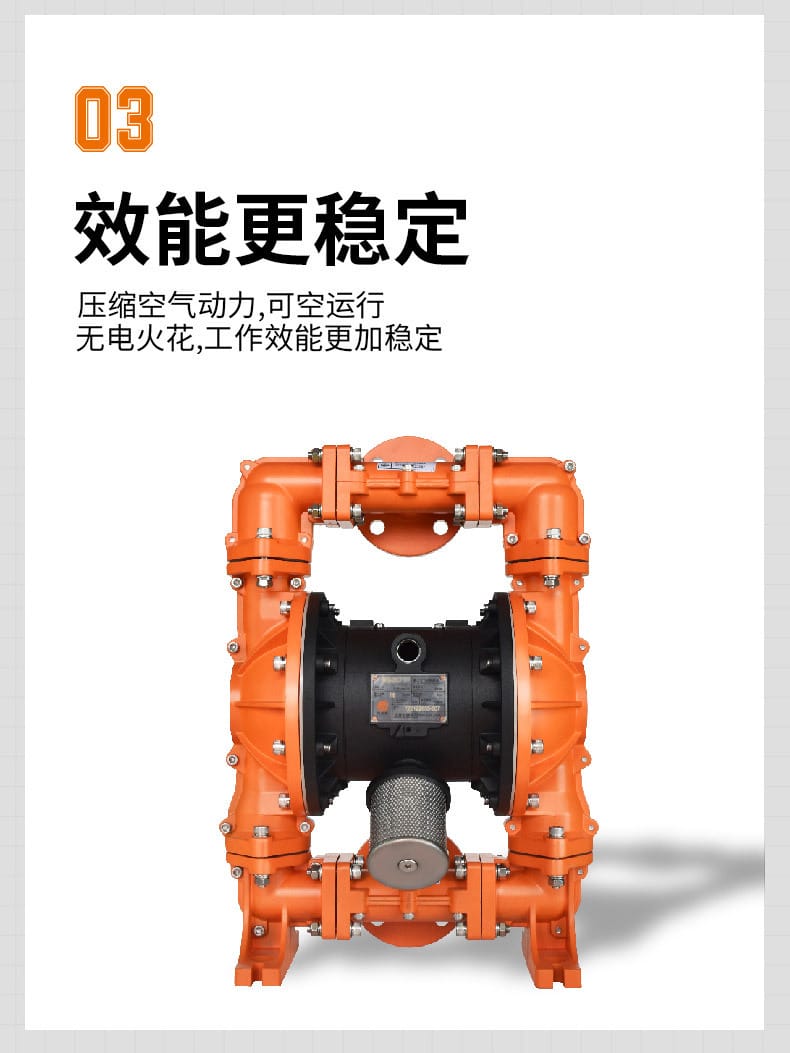

- 工作效能稳定：相比电动泵，气动泵在工况复杂环境下工作效能更加稳定。

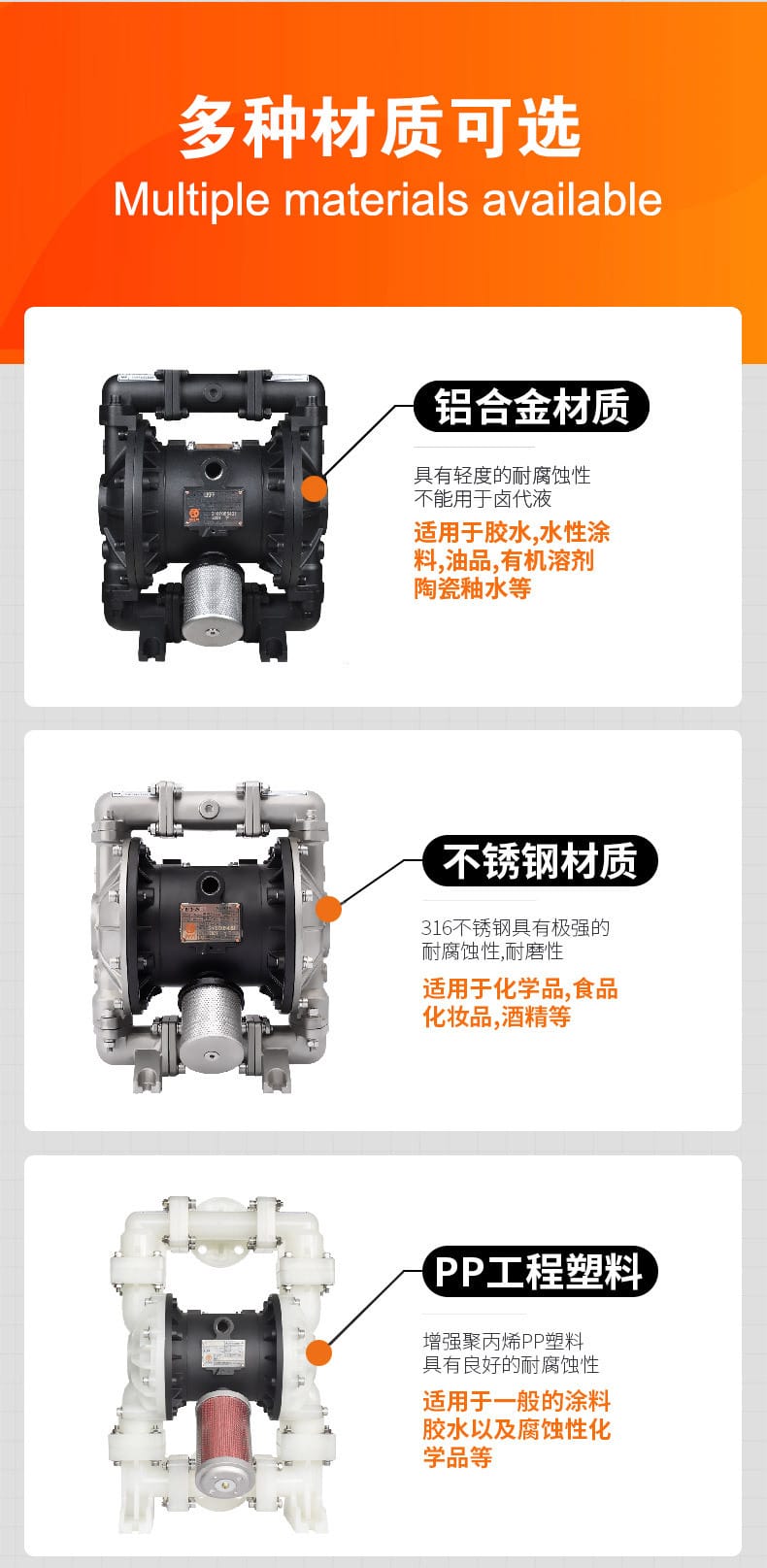

- 多样化材质选择：提供铝合金、不锈钢、PP 工程塑料、氟塑料、球铁、衬氟等多种材质，适应不同介质需求。

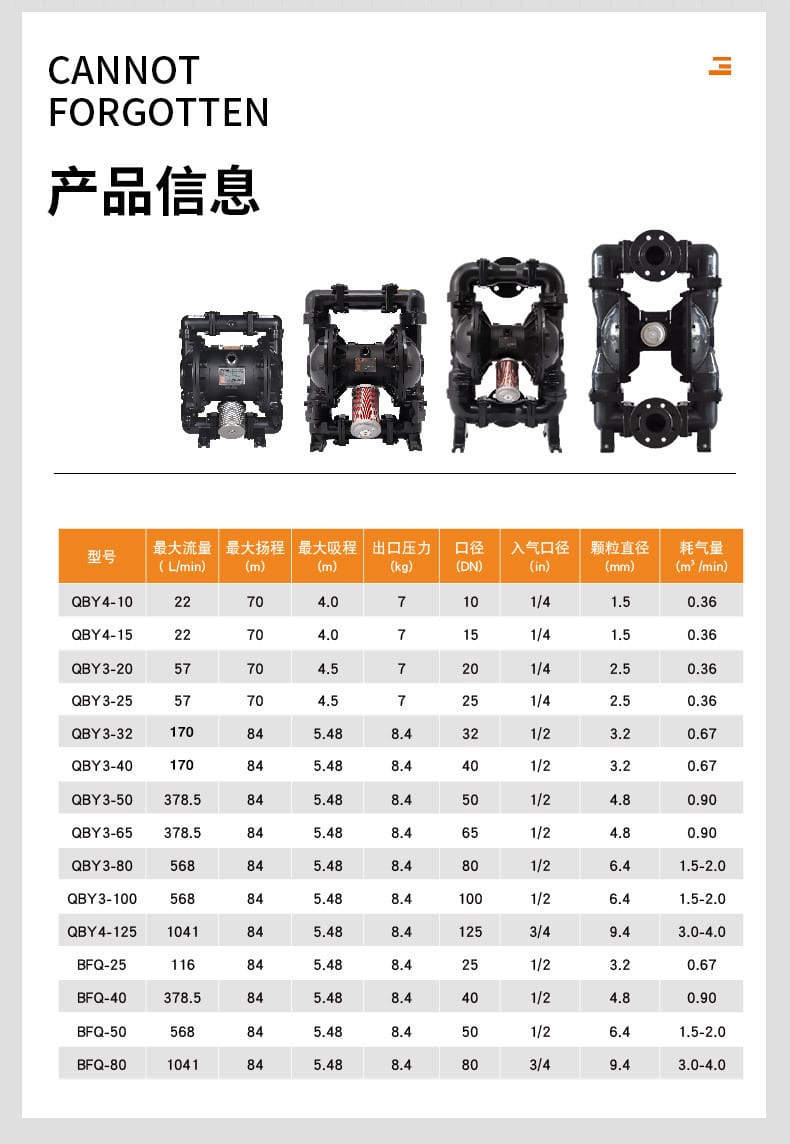

技术参数
| 型号 |
最大流量 (L/min) |
最大扬程 (m) |
最大吸程 (m) |
出口压力 (kg) |
口径 (DN) |
入气口径 (in) |
耗气量 (m³/min) |
颗粒直径 (mm) |
| QBY4-10 |
22 |
70 |
4.0 |
7 |
10 |
1/4 |
0.36 |
1.5 |
| QBY4-15 |
22 |
70 |
4.0 |
7 |
15 |
1/4 |
0.36 |
1.5 |
| QBY3-20 |
57 |
70 |
4.5 |
7 |
20 |
1/4 |
0.36 |
2.5 |
| QBY3-25 |
57 |
70 |
4.5 |
7 |
25 |
1/4 |
0.36 |
2.5 |
| QBY3-32 |
170 |
84 |
5.48 |
8.4 |
32 |
1/2 |
0.67 |
3.2 |
| QBY3-40 |
170 |
84 |
5.48 |
8.4 |
40 |
1/2 |
0.67 |
3.2 |
| QBY3-50 |
378.5 |
84 |
5.48 |
8.4 |
50 |
1/2 |
0.90 |
4.8 |
| QBY3-65 |
378.5 |
84 |
5.48 |
8.4 |
65 |
1/2 |
0.90 |
4.8 |
| QBY3-80 |
568 |
84 |
5.48 |
8.4 |
80 |
1/2 |
1.5-2.0 |
6.4 |
| QBY3-100 |
568 |
84 |
5.48 |
8.4 |
100 |
1/2 |
1.5-2.0 |
6.4 |
| QBY4-125 |
1041 |
84 |
5.48 |
8.4 |
125 |
3/4 |
3.0-4.0 |
9.4 |
| BFQ-25 |
116 |
84 |
5.48 |
8.4 |
25 |
1/2 |
0.67 |
3.2 |
| BFQ-40 |
378.5 |
84 |
5.48 |
8.4 |
40 |
1/2 |
0.90 |
4.8 |
| BFQ-50 |
568 |
84 |
5.48 |
8.4 |
50 |
1/2 |
1.5-2.0 |
6.4 |
| BFQ-80 |
1041 |
84 |
5.48 |
8.4 |
80 |
3/4 |
3.0-4.0 |
9.4 |
应用行业

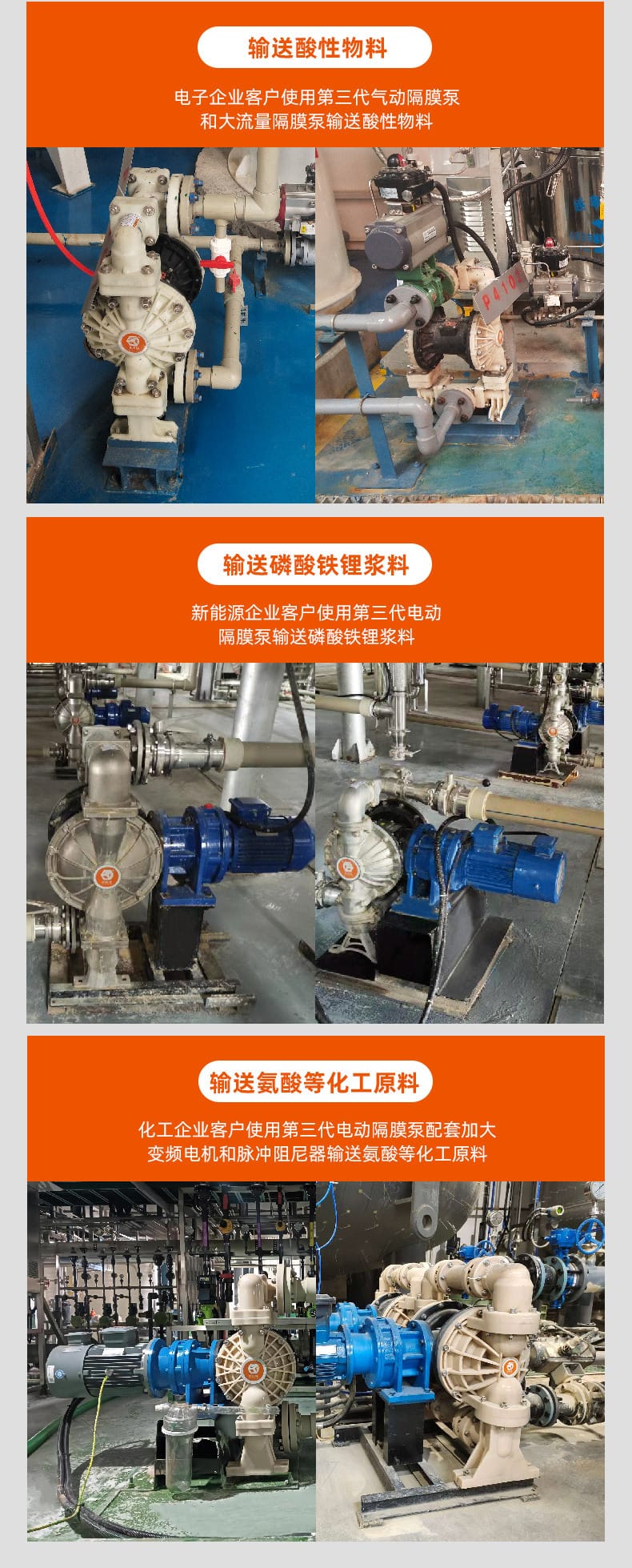

- 电子行业：输送酸性物料，适用于第三代气动隔膜泵和大流量隔膜泵场景。
- 新能源行业：输送磷酸铁锂浆料，满足新能源企业客户需求。
- 化工行业：输送氨酸等化工原料，配套加大变频电机和脉冲阻尼器使用。
- 通用工业：
- 铝合金材质：胶水、水性涂料、油品、有机溶剂、陶瓷釉水等。
- 不锈钢材质：化学品、食品、化妆品、酒精等。
- PP 工程塑料：一般涂料、胶水以及腐蚀性化学品。

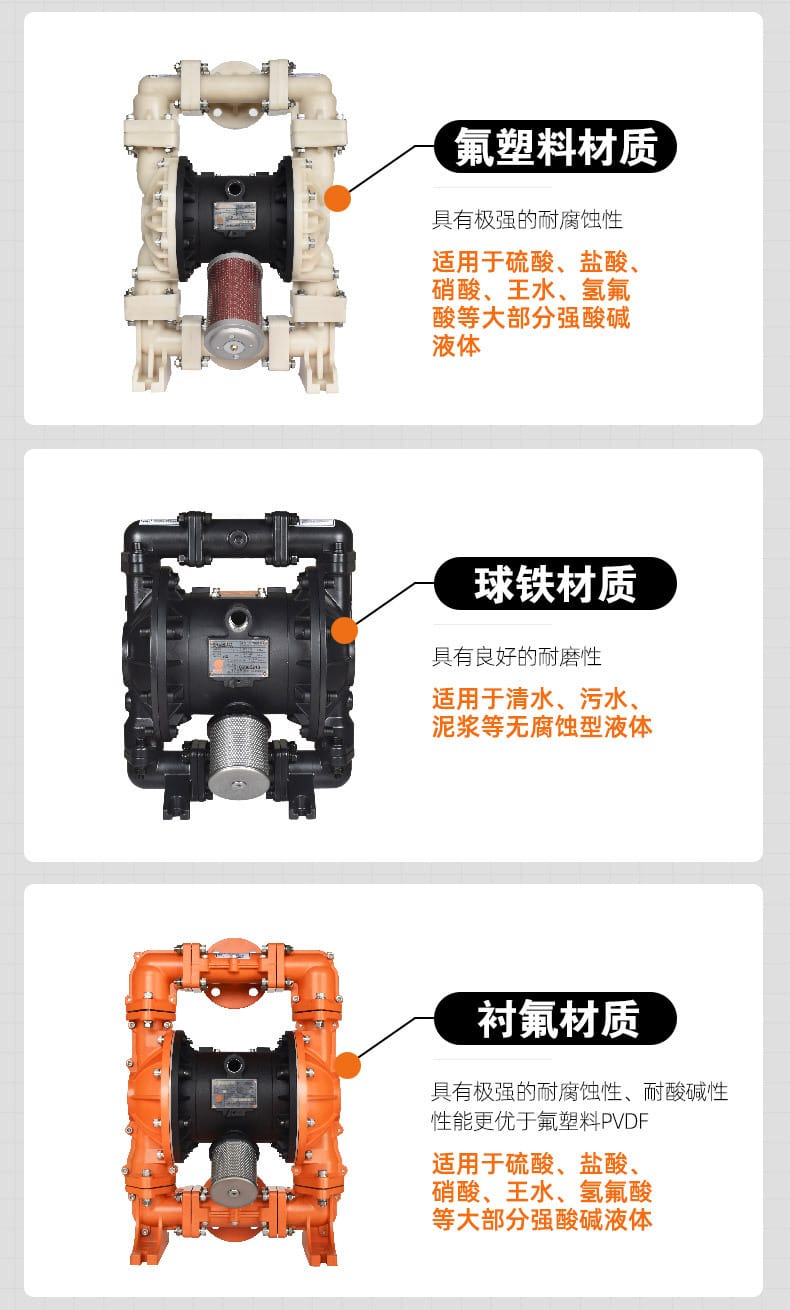

- 氟塑料/衬氟材质：硫酸、盐酸、硝酸、王水、氢氟酸等大部分强酸碱液体。
- 球铁材质：清水、污水、泥浆等无腐蚀型液体。
安装条件
- 气源连接：需配备符合规格的压缩空气源，根据型号选择对应英寸（in）的入气口径管路（如 1/4", 1/2", 3/4"）。
- 管道匹配：进出口法兰或螺纹口径需与泵体 DN 值及管道系统匹配，确保密封性。
- 环境要求：根据所选材质及防爆等级，安装在相应防爆区域或普通工业环境中，避免极端温度超出材料耐受范围。
- 固定基础：建议安装在平整稳固的基础面上，大型型号（如 QBY4-125）需考虑减震措施。
注意事项
- 材质兼容性：铝合金材质严禁用于卤代液，请根据输送介质严格选择泵体材质（如强酸强碱选氟塑料或衬氟）。
- 气源质量：压缩空气中应含油量低，建议使用油水分离器，防止损坏气动马达组件。
- 空转保护：虽然泵可空运行，但长时间干转可能影响密封件寿命，建议配合液位控制使用。
- 安全操作：在易燃易爆环境使用时，务必确认已具备有效的防爆合格证并正确接地。
- 维护检查：定期检查隔膜片、球阀及密封圈磨损情况，及时更换以保证流量和压力稳定。
品牌背书：边锋机械集团，自 1990 年成立至今 33 年专注隔膜泵，服务超 10 万家客户，中粮、维达、三一、徐工等五百强企业共同选择。全国包邮，支持世界各地发货。
