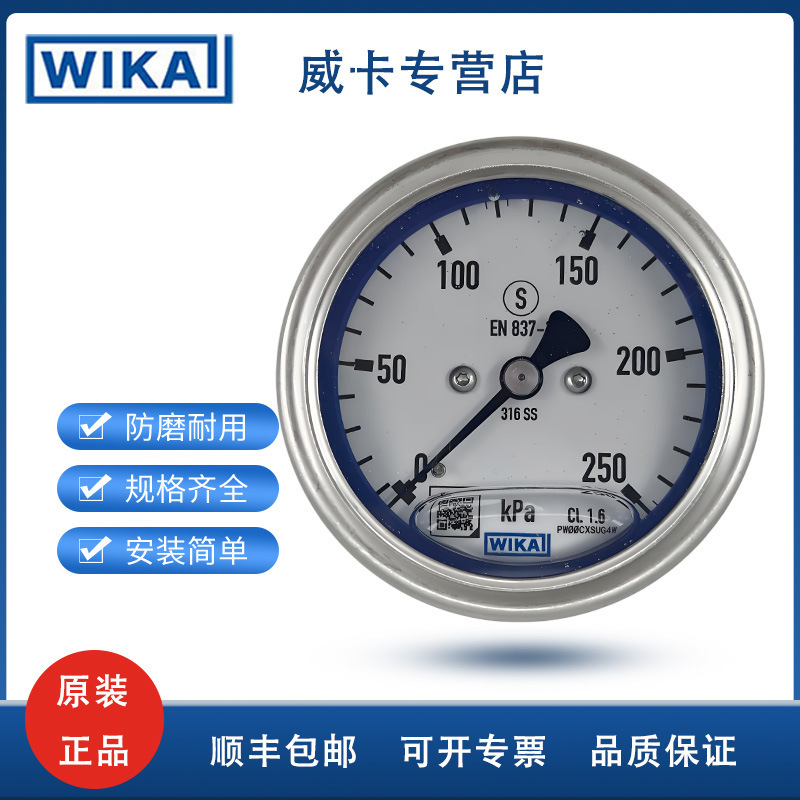

德国威卡 WIKA 波登管压力表 233.30.063 产品规格书
核心特点
- 精工制造：卓越品质控制，确保产品一致性。
- 优质材质：选用耐用材料，适应恶劣工业环境。
- 持久耐用：紧密加工工艺，延长使用寿命。
- 高效工作：性能稳定，响应迅速。
- 人性化设计：读数清晰，操作便捷。
- 安全型设计：适用于过程工业，符合安全型标准。
- 厂家直销：源头供应，保障正品与售后。
技术参数
- 品牌：威卡 (WIKA)
- 型号：233.30.063 (安全型)
- 测量原理：波登管压力表
- 表盘直径 (NS)：63mm [2.5 英寸] / 100mm [4 英寸]
- 重量：
- 63mm 约 0.28 kg [0.62 lbs]
- 100mm 约 1.08 kg [2.38 lbs]
- 过程连接：螺纹连接，符合 EN837-1 / ISO 7 / ANSI/B1.20.1 标准
- 安装方式：轴向偏心安装

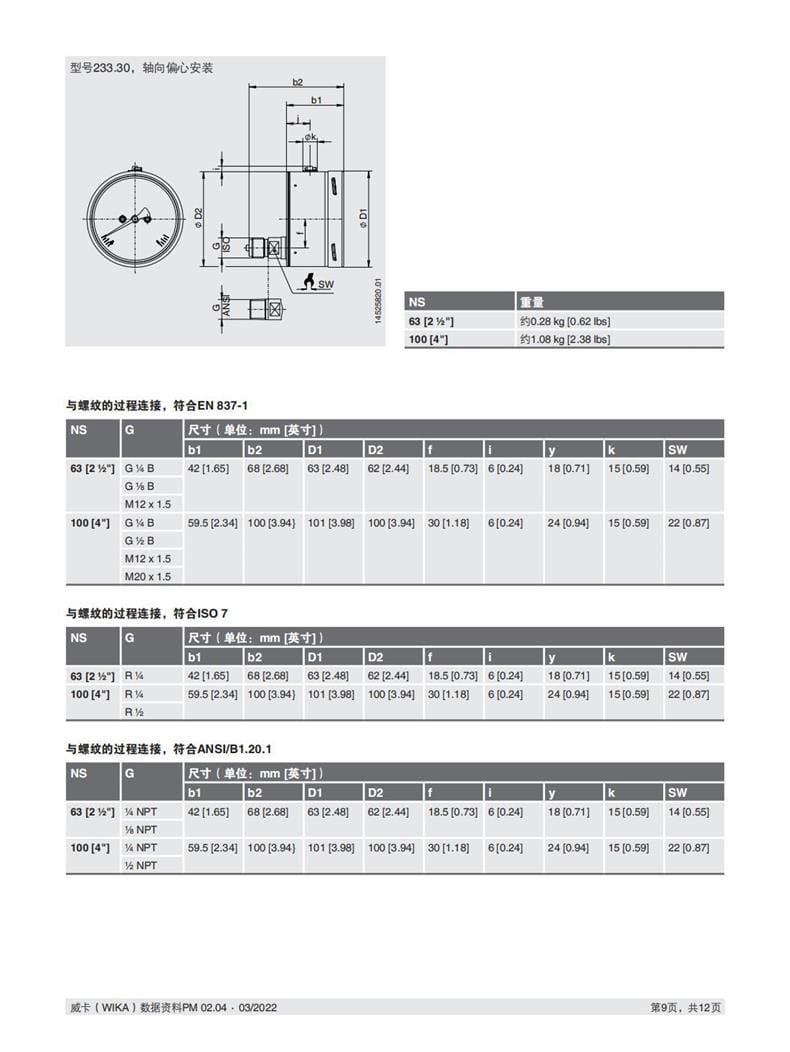

尺寸规格表 (单位：mm [英寸])
| NS |
螺纹 G |
b1 |
b2 |
D1 |
D2 |
f |
i |
y |
k |
SW |
| 63 [2.5] |
G ¼ B |
42 [1.65] |
68 [2.68] |
63 [2.48] |
62 [2.44] |
18.5 [0.73] |
6 [0.24] |
18 [0.71] |
15 [0.59] |
14 [0.55] |
| 63 [2.5] |
M12x1.5 |
- |
- |
63 [2.48] |
62 [2.44] |
18.5 [0.73] |
6 [0.24] |
18 [0.71] |
15 [0.59] |
14 [0.55] |
| 100 [4] |
G ½ B |
59.5 [2.34] |
100 [3.94] |
101 [3.98] |
100 [3.94] |
30 [1.18] |
6 [0.24] |
24 [0.94] |
15 [0.59] |
22 [0.87] |
| 100 [4] |
M20x1.5 |
59.5 [2.34] |
100 [3.94] |
101 [3.98] |
100 [3.94] |
30 [1.18] |
6 [0.24] |
24 [0.94] |
15 [0.59] |
22 [0.87] |
| 63 [2.5] |
¼ NPT |
42 [1.65] |
68 [2.68] |
63 [2.48] |
62 [2.44] |
18.5 [0.73] |
6 [0.24] |
18 [0.71] |
15 [0.59] |
14 [0.55] |
| 100 [4] |
½ NPT |
59.5 [2.34] |
100 [3.94] |
101 [3.98] |
100 [3.94] |
30 [1.18] |
6 [0.24] |
24 [0.94] |
15 [0.59] |
22 [0.87] |
应用行业
本产品广泛应用于过程工业及多种机械制造领域，包括但不限于：
- 过程工业：石油、天然气、化工、电力工程。
- 机械制造：机械工程、机床设备、汽车制造。
- 重工业：冶炼、冶金机械、石油机械。
- 其他行业：食品饮料、基础原材料加工、工程机械。
安装条件
- 安装位置：适用于轴向偏心安装，确保表盘便于观察。
- 连接标准：支持多种螺纹标准过程连接，包括 EN837-1 (G 螺纹)、ISO 7 (R 螺纹) 及 ANSI/B1.20.1 (NPT 螺纹)。
- 环境要求：应安装在无强烈振动、腐蚀性气体较少的环境中，若环境恶劣需选用相应防护配件。
- 密封要求：安装时需确保螺纹连接处密封良好，防止介质泄漏。
注意事项
- 压力范围：使用时请勿超过压力表标定的最大量程，静压负荷不应超过满量程的 90%，动压负荷不应超过满量程的 2/3。
- 温度限制：注意介质温度与环境温度是否在仪表允许范围内，过高温度需加装冷凝弯或散热器。
- 定期校准：建议定期进行校准服务，以确保测量精度，可联系专业技术人员提供校准支持。
- 维护保养：避免剧烈撞击，保持表盘清洁，发现指针异常或玻璃破损应及时更换。
- 定制服务：如有特殊测量解决方案需求，可提供定制化咨询服务。
