联测智能彩屏无纸记录仪（SIN-R6000C）产品技术手册
核心特点

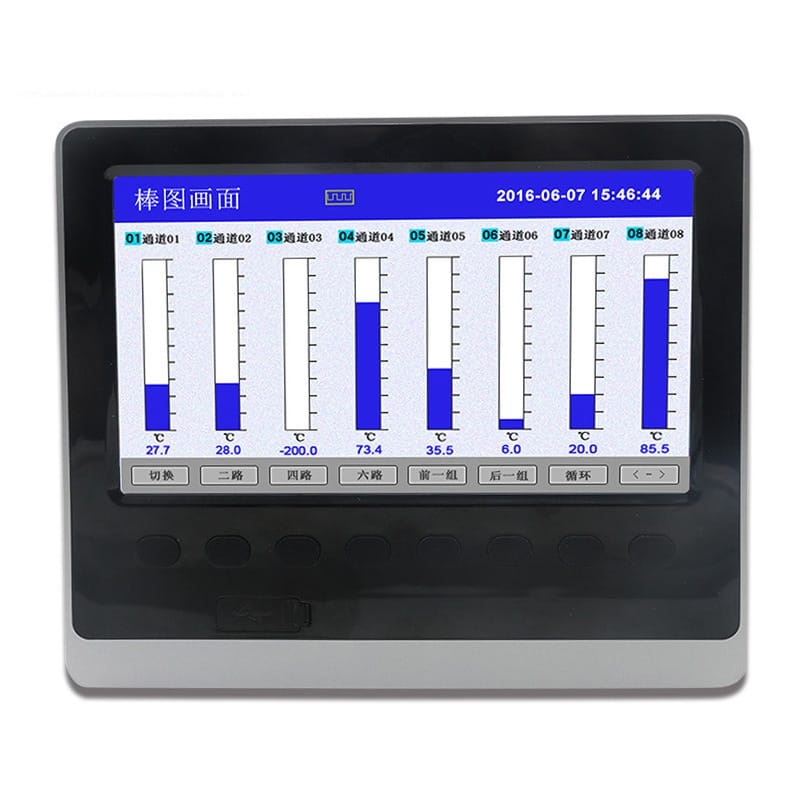

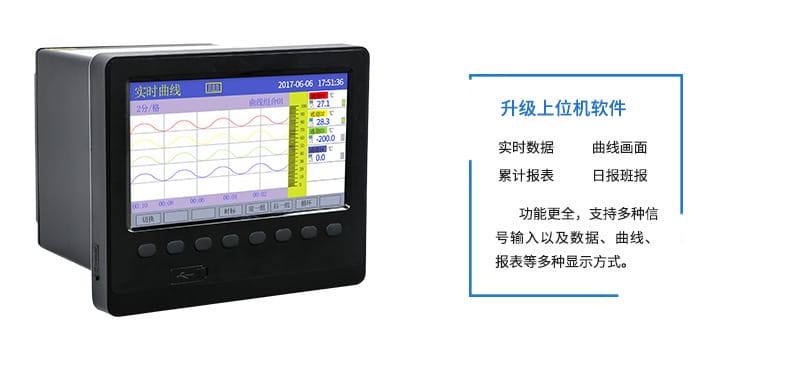

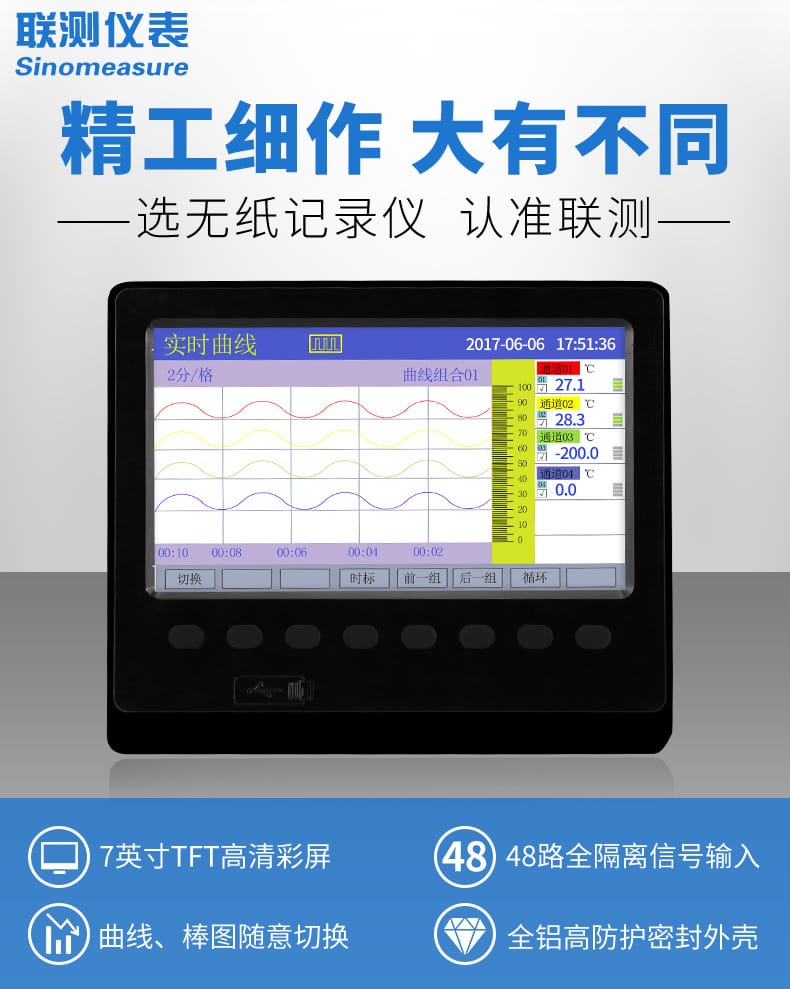

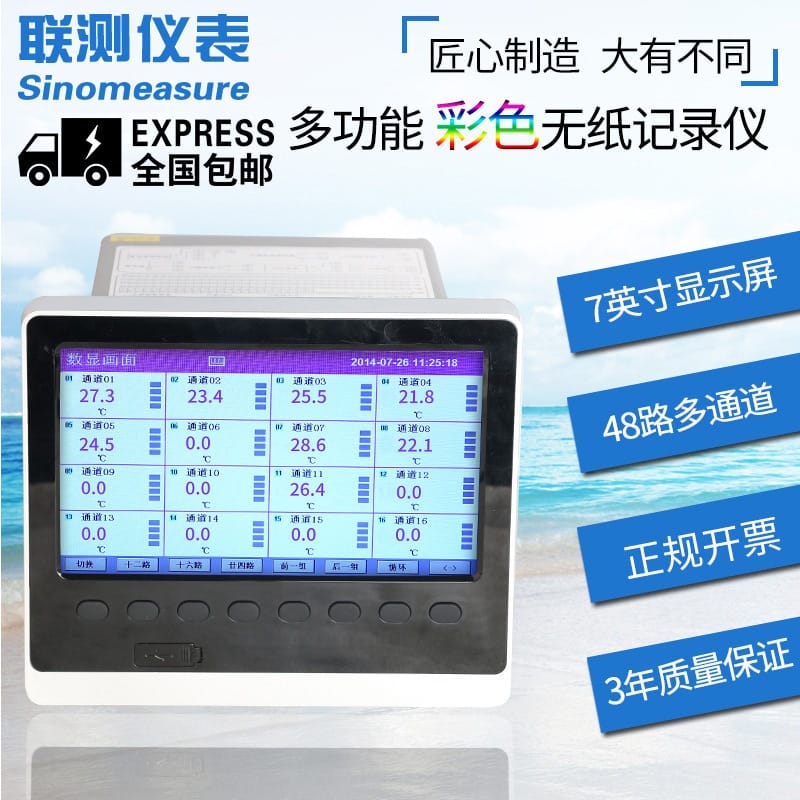

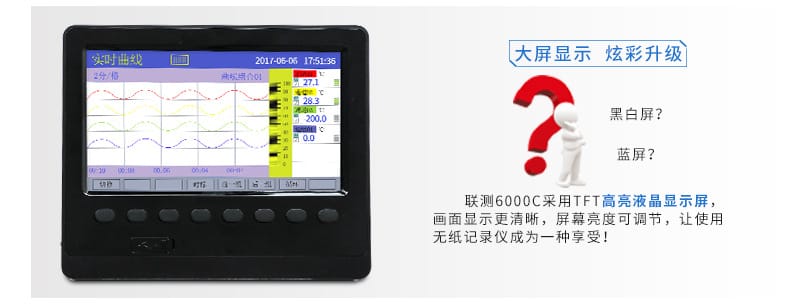

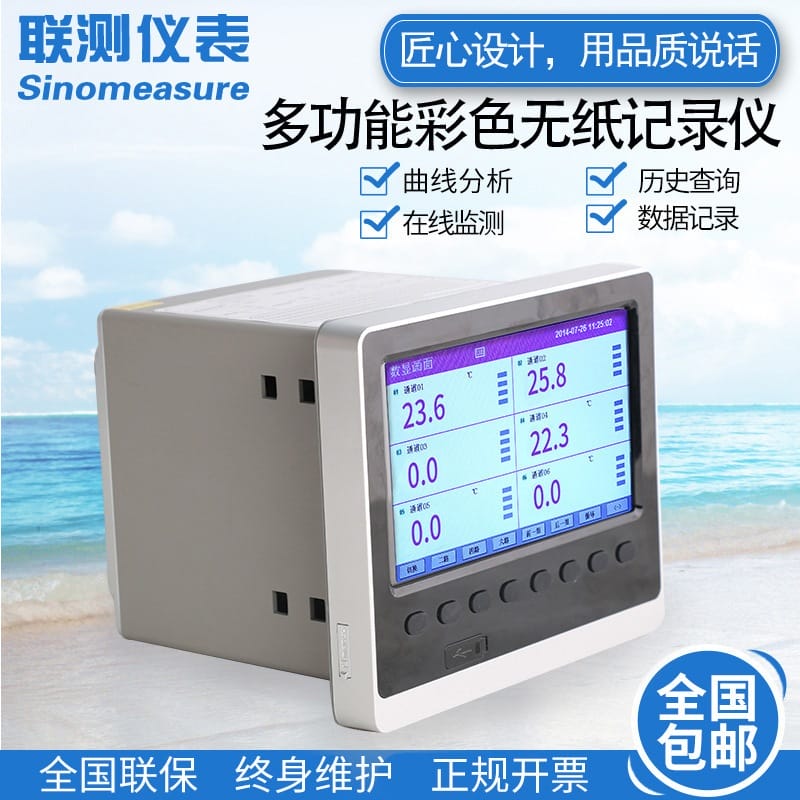

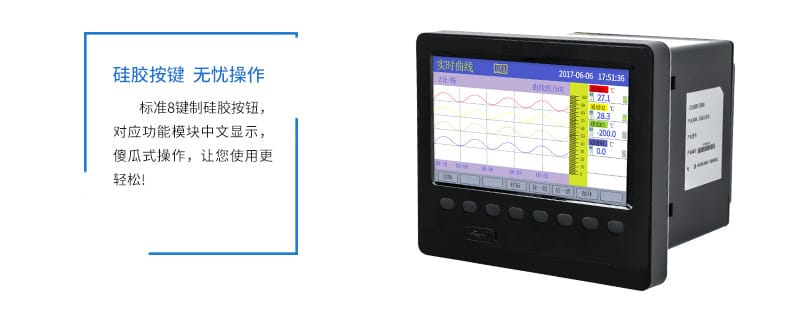

- 高清彩显与人性化交互：配备7英寸TFT高亮液晶显示屏，亮度可调，支持实时曲线、棒图自由切换；标配8键硅胶面板，中文标识，操作直观便捷。

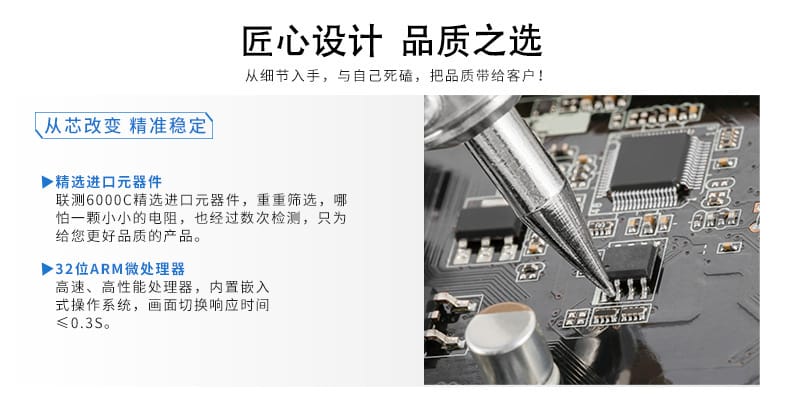

- 高性能硬件架构：采用32位ARM微处理器与嵌入式操作系统，画面响应时间≤0.3秒；精选进口元器件，经多重筛选检测，确保信号采集精准稳定。

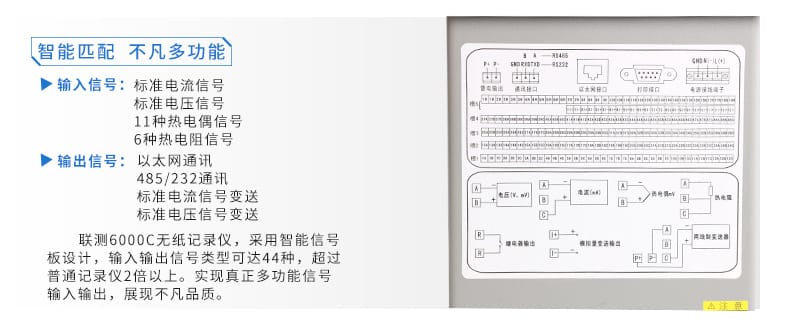

- 全隔离多通道输入：支持1-48路全隔离信号输入，内置智能信号板设计，兼容电流、电压、热电偶、热电阻等44种以上信号类型，远超同类普通记录仪。

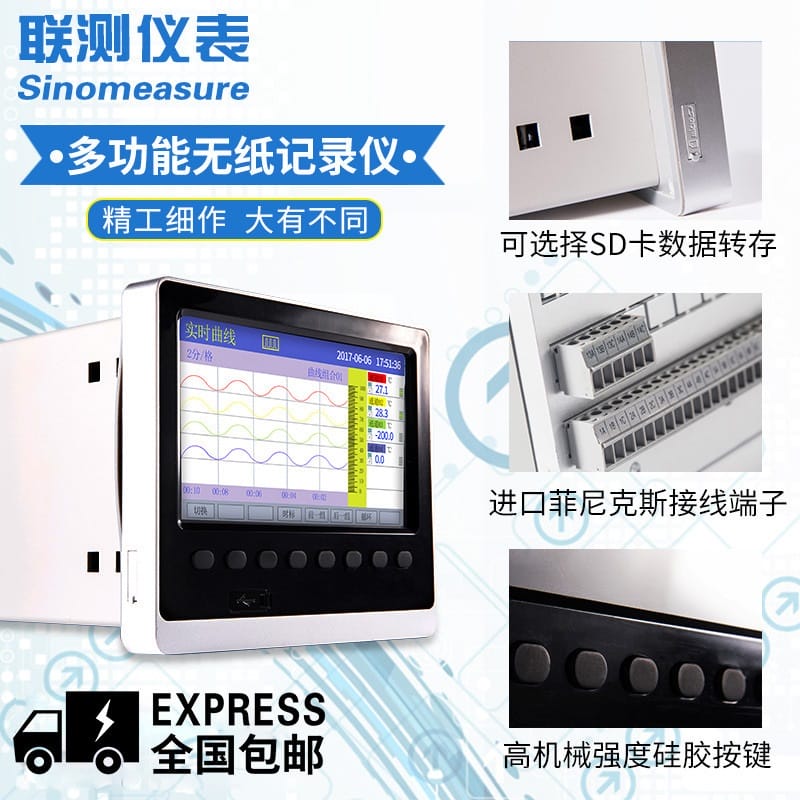

- 大容量存储与灵活导出：内置大容量闪存，记录间隔可选1-240秒，不断电连续记录最长达5825天；支持U盘、SD卡一键备份及打印机直连，数据转存无忧。
- 多功能通信与输出：集成以太网、RS485/RS232通讯接口，支持标准MODBUS协议；提供模拟量变送、继电器报警及24V配电输出，满足复杂工业组网需求。

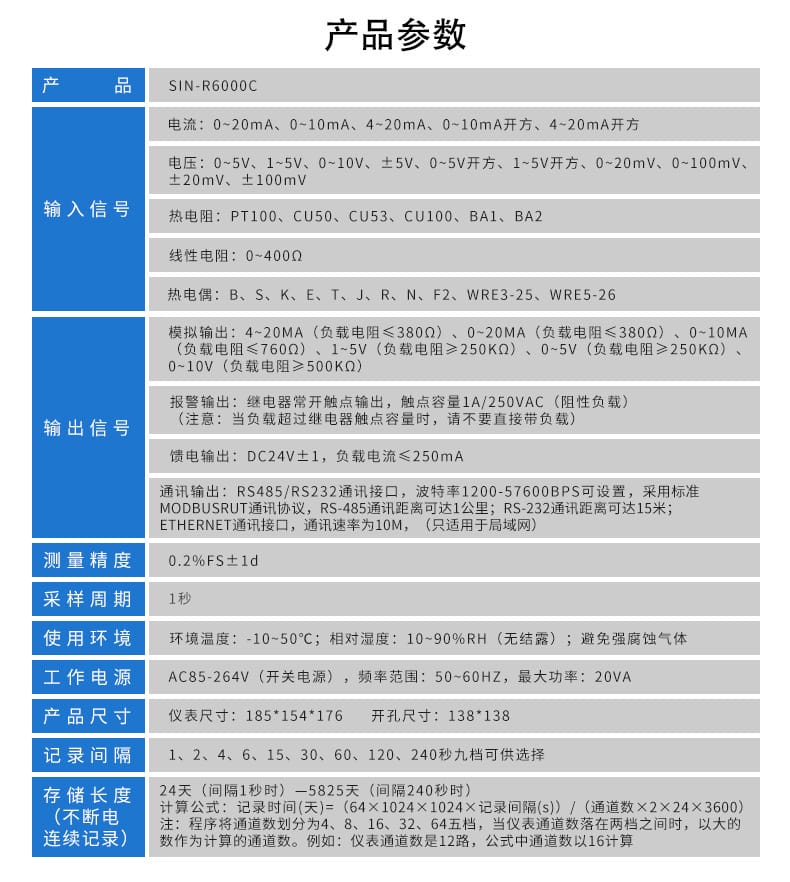

技术参数

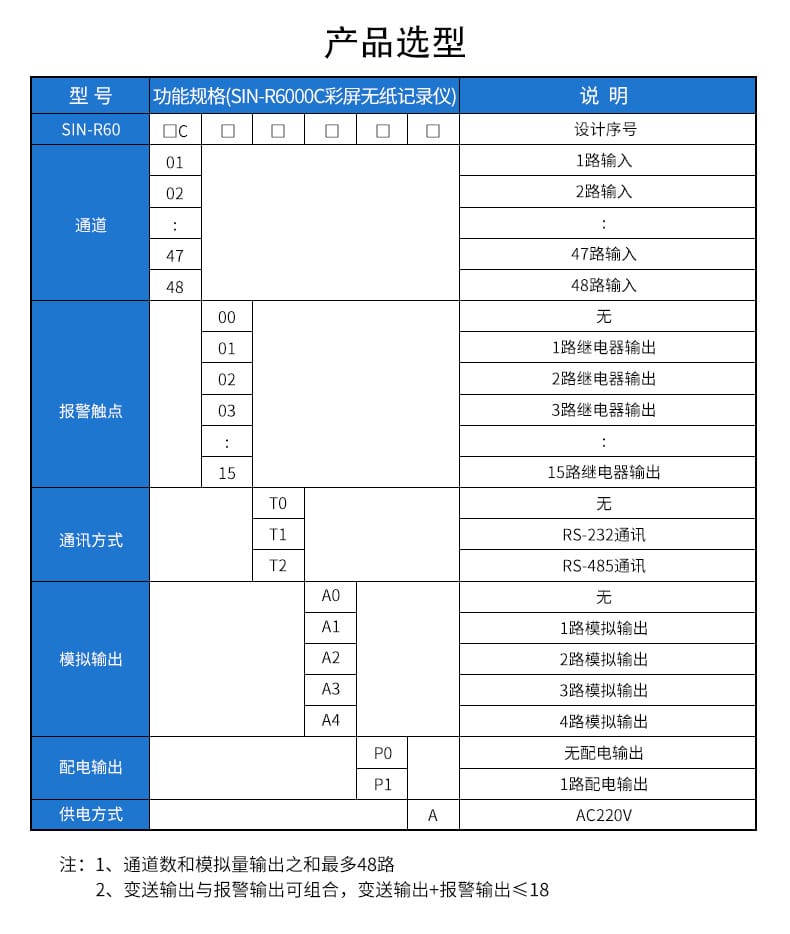

- 型号规格：SIN-R6000C系列（1-48路可选）
- 测量精度：0.2%FS ±1d
- 采样周期：1秒
- 信号输入：
- 电流：0~20mA、4~20mA及其开方信号
- 电压：0~5V、1~5V、0~10V、±5V、±20mV、±100mV及其开方信号
- 热电阻：PT100、CU50、CU53、CU100、BA1、BA2
- 线性电阻：0~4000Ω
- 热电偶：B、S、K、E、T、J、R、N、F2、WRE3-25、WRE5-26等
- 信号输出：
- 模拟输出：4~20mA、0~20mA、0~10mA（负载≤380Ω/760Ω）、1~5V、0~5V、0~10V（负载≥250KΩ/500KΩ）
- 报警输出：继电器常开触点，容量1A/250VAC（阻性）
- 馈电输出：DC24V±1V，最大负载电流≤250mA
- 通讯接口：RS485（距离≤1km）、RS232（距离≤15m）、Ethernet 10M（局域网），波特率1200-57600bps可设，遵循MODBUS协议。
- 记录间隔：1、2、4、6、15、30、60、120、240秒（九档可选）
- 存储容量：根据通道数与记录间隔动态计算，最长可达5825天。
- 工作环境：温度-10~50℃，湿度10~90%RH（无结露）
- 供电电源：AC 85-264V，50~60Hz，最大功率20VA
- 外形尺寸：仪表185×154×176mm，标准开孔138×138mm
应用行业
广泛应用于工业自动化控制、过程监测与数据采集领域，典型应用场景涵盖：食品饮料制造（如娃哈哈、百事食品）、环保工程（东江环保）、电子信息与半导体（华为、BYD）、核能电力（中核集团）、高校科研（清华、北大）、水处理与计量仪表、暖通空调及各类需要长期温湿度、流量、电流、压力等多参数记录的工业产线。
安装条件

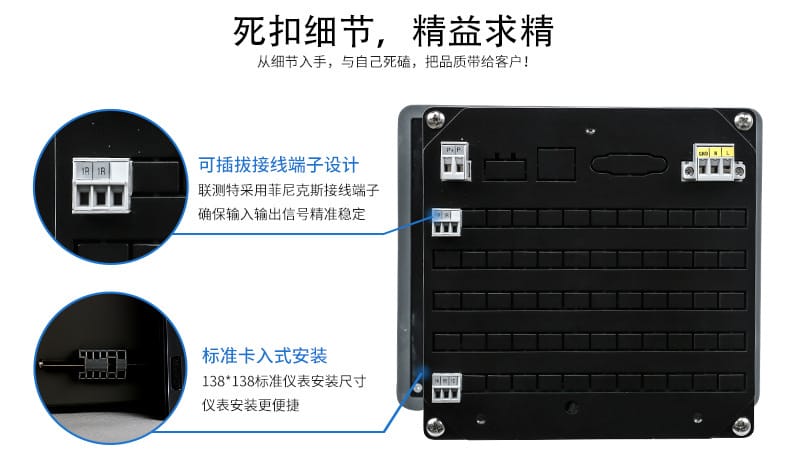

- 盘面开孔：需预留标准DIN 138mm×138mm安装开孔，支持标准卡入式快速安装。
- 接线端子：采用菲尼克斯可插拔接线端子，建议依据说明书规范接入强弱电信号线，输入输出信号总路数不得超过48路。
- 环境要求：应安装在通风良好、无强腐蚀性气体、无剧烈震动及粉尘的室内配电柜或控制箱内，避免阳光直射与冷凝水影响。
- 电气安全：供电需匹配AC 85-264V稳压电源，接地良好；强弱电线路宜分开走线以防干扰，通讯线缆建议使用屏蔽双绞线。
注意事项
- 负载限制：继电器报警输出触点容量为1A/250VAC（阻性），严禁直接驱动超过此容量的感性或大功率负载，必要时须加装中间继电器。
- 信号配置：首次使用前需通过按键或上位机软件准确匹配输入信号类型（共支持44种以上），错误配置可能导致测量偏差。
- 通讯距离：RS485通讯有效距离不超过1公里，RS232不超过15米，Ethernet仅限局域网使用，超长距离需加配中继器或光端机。
- 数据维护：建议定期通过USB/SD卡或打印机导出历史数据备份；若需高精度校准，可联系官方提供第三方校准服务（费用自理）。
- 售后服务：设备由持证工程师提供安装调试指导，全国设有20余个办事处支持上门培训与维护，非专业人员请勿擅自拆解仪表外壳。
