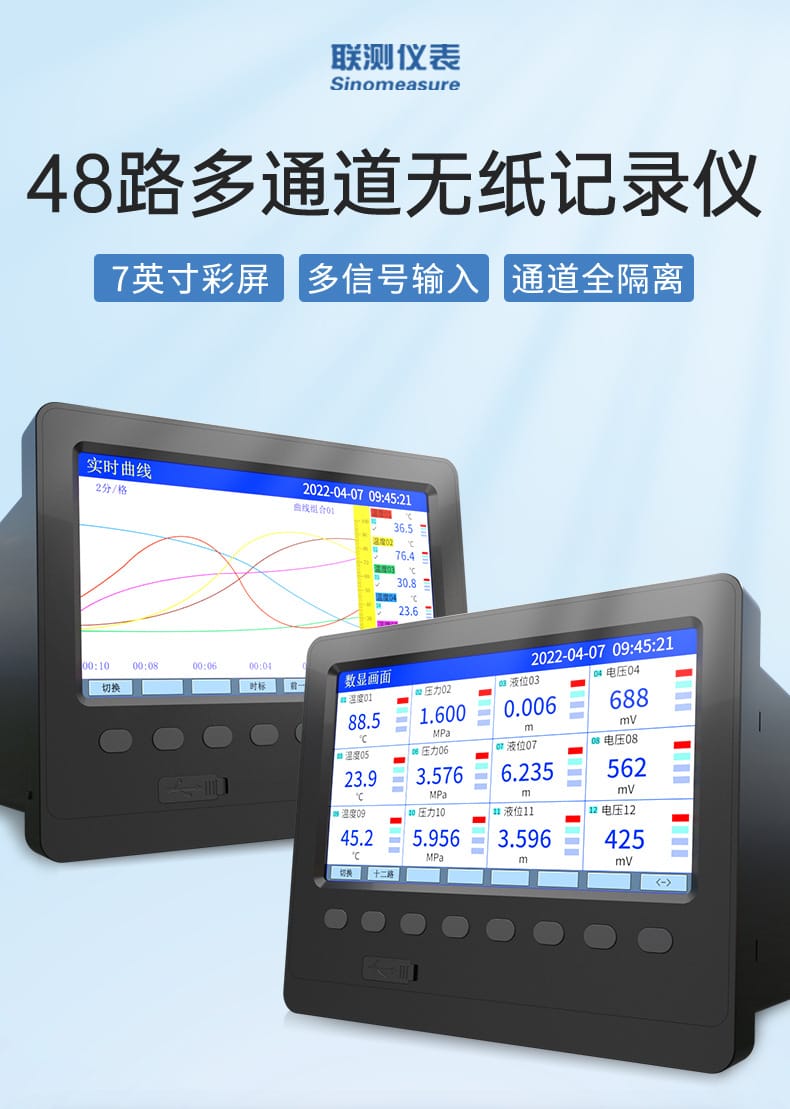

联测48通道彩色无纸记录仪（SIN-R6000C）产品技术文档
一、核心特点

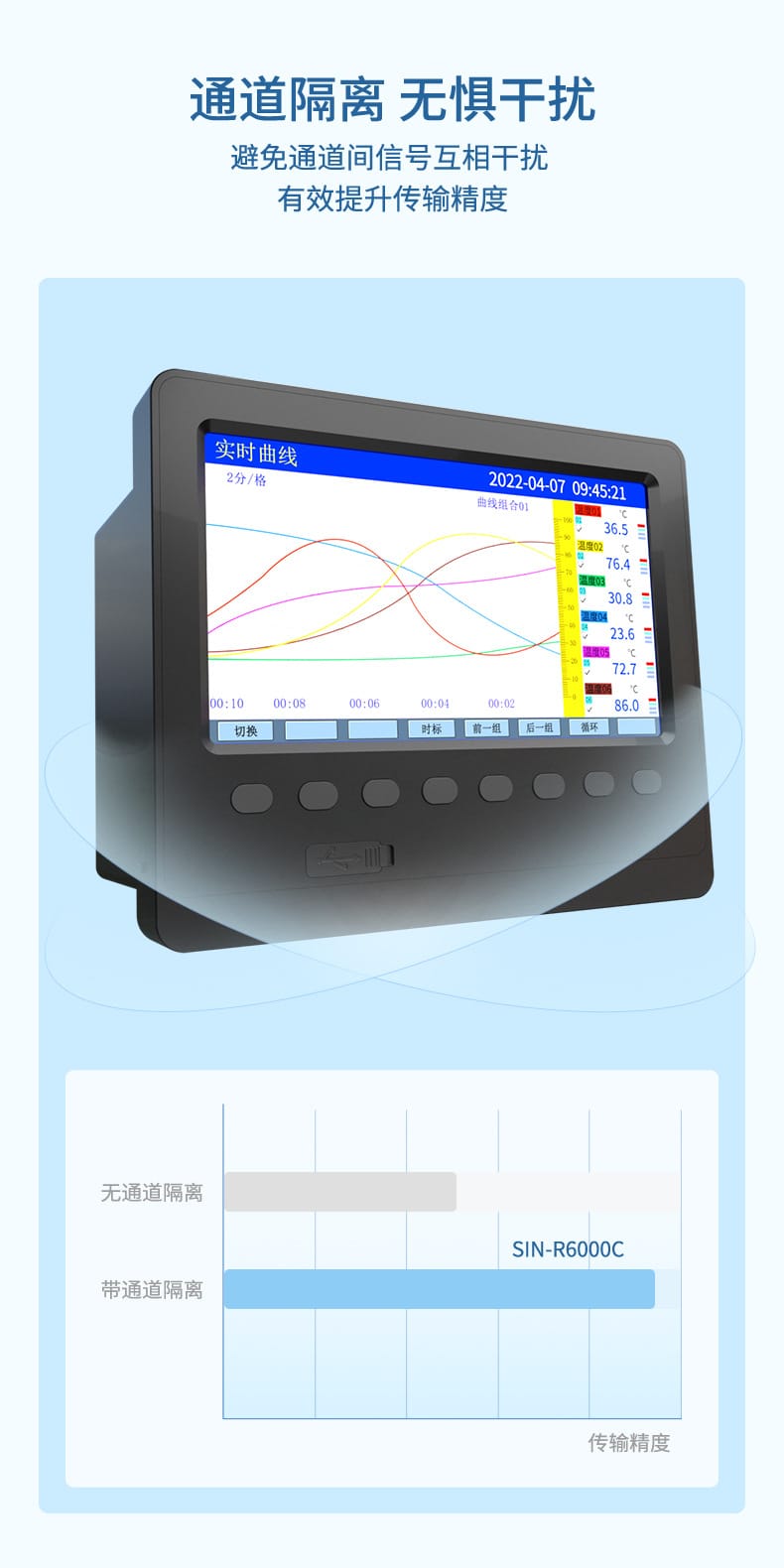

- 多通道全隔离采集：支持48路万能输入通道，具备全通道电气隔离设计，有效杜绝信号串扰，大幅提升传输精度与系统抗干扰能力。

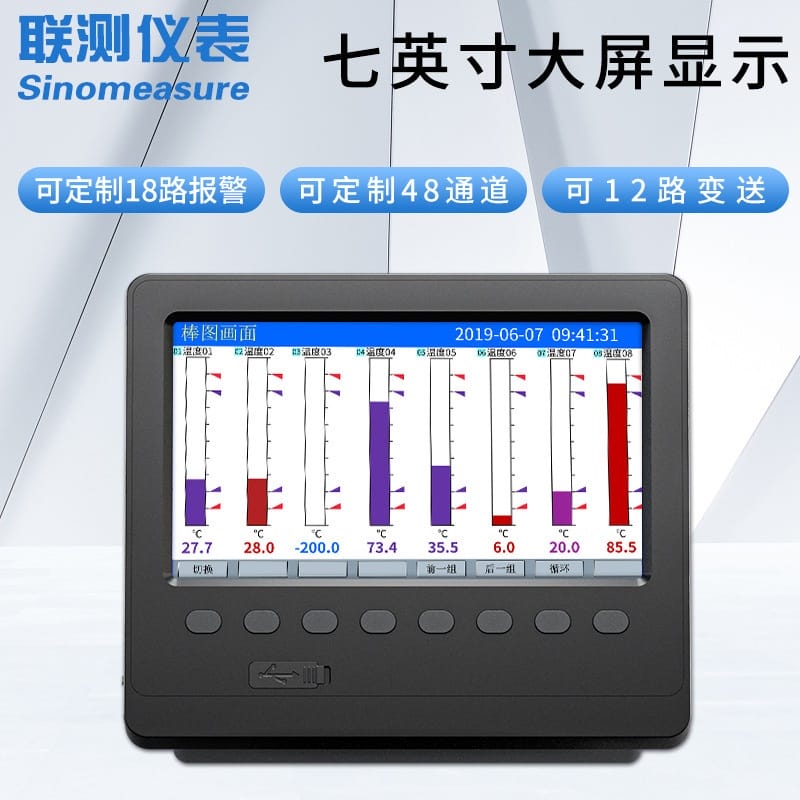

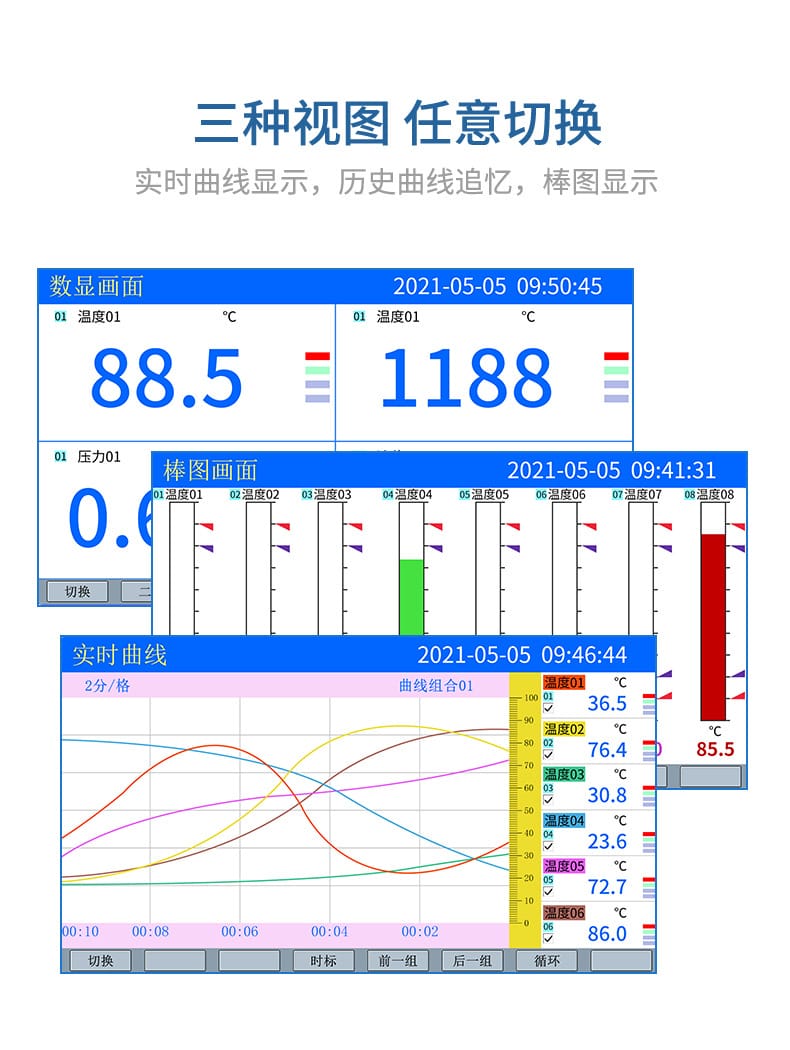

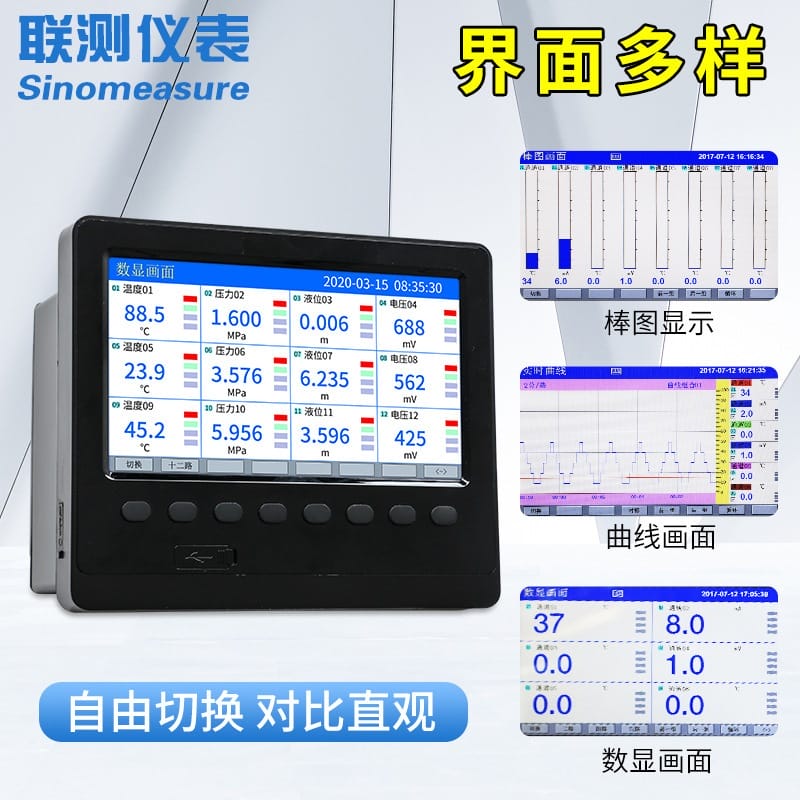

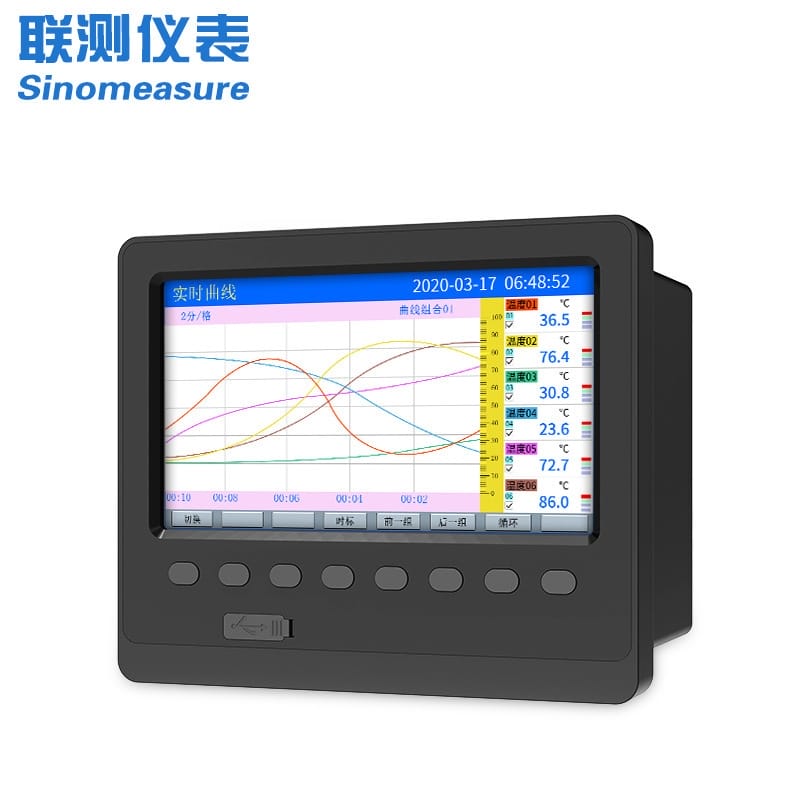

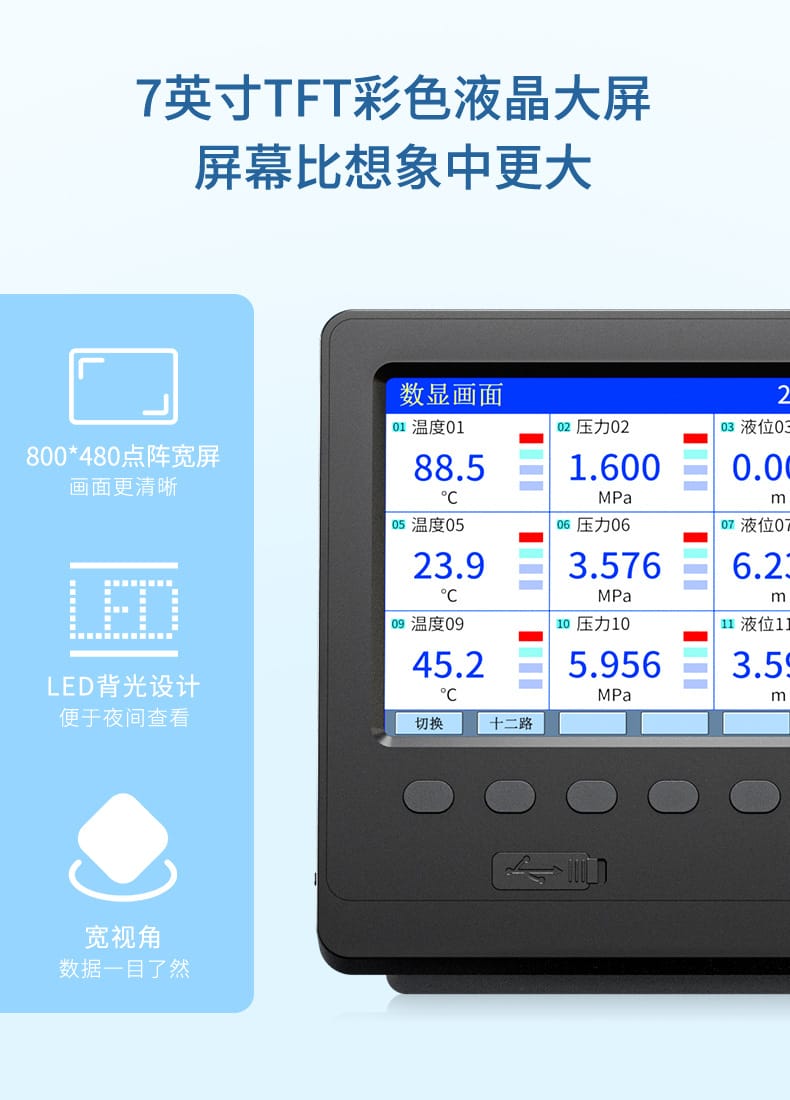

- 高清彩屏与直观交互：搭载7英寸TFT液晶大屏（800×480分辨率），配备LED背光与宽视角设计，支持实时曲线、历史追忆、棒图及数显画面三种视图一键切换，全天候数据读取清晰便捷。
- 高性能处理架构：内置32位ARM微处理器与嵌入式操作系统，画面切换响应时间≤0.3秒，运算高效无卡顿，确保高精度实时数据处理。

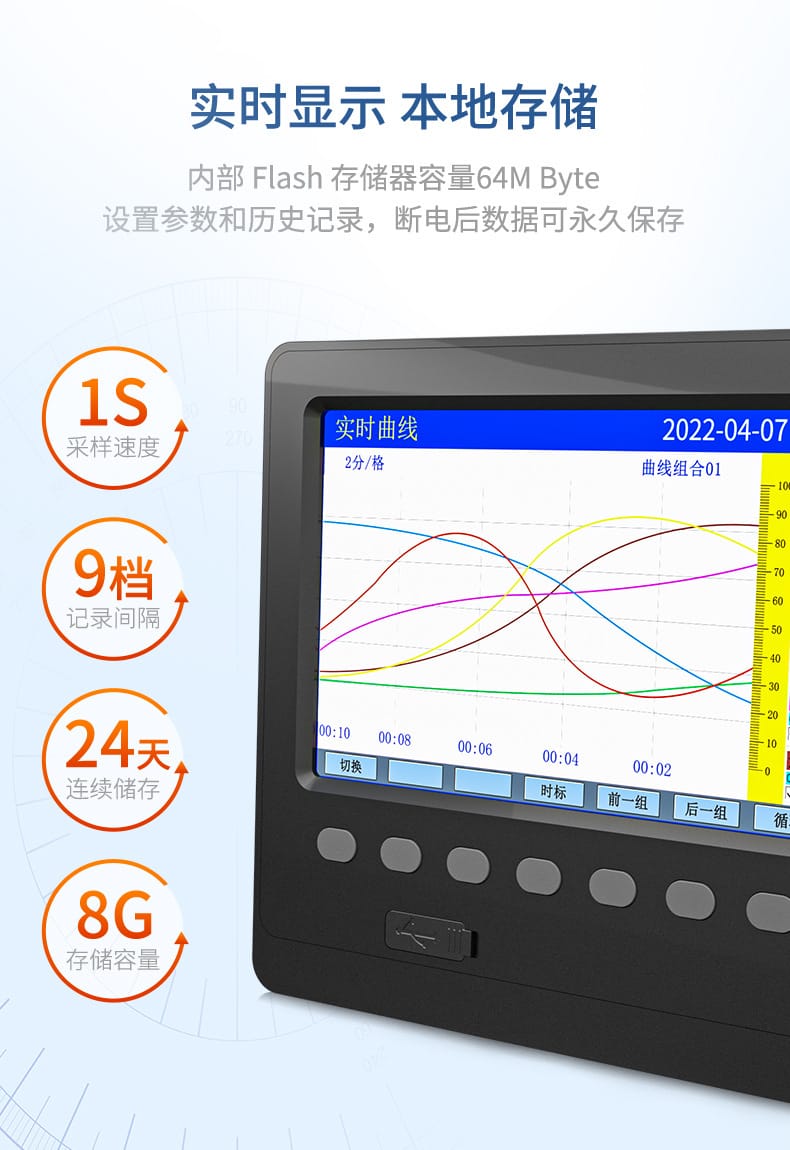

- 海量存储与灵活备份：标配64MB高速Flash存储器，支持1~240秒共9档记录间隔；同时提供U盘与SD卡（FAT/FAT32格式）双通道数据导出功能，实现本地与异地双重安全备份。

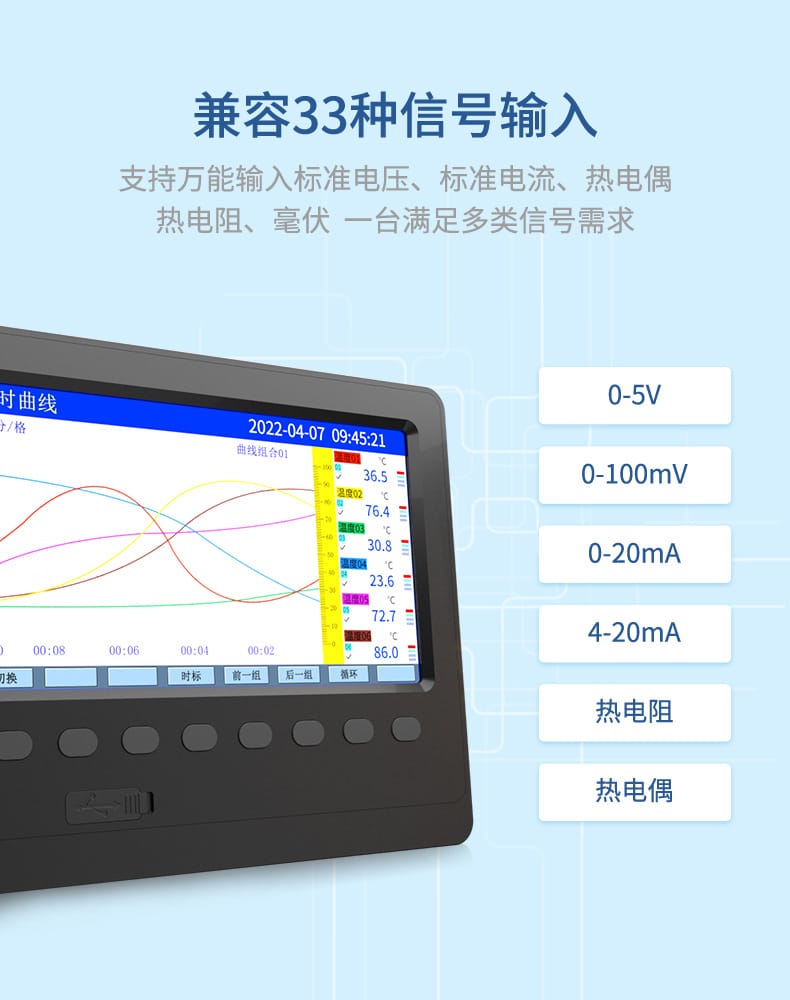

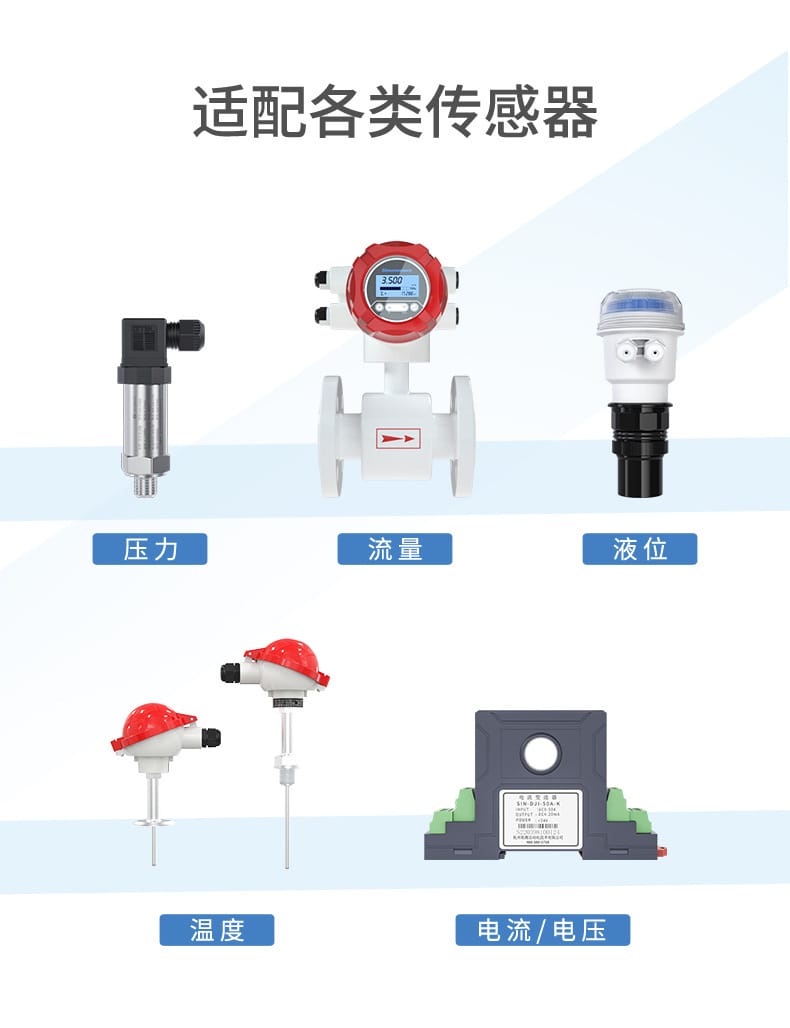

- 全信号兼容与强大扩展：兼容33种工业标准信号输入（涵盖电压、电流、毫伏、热电阻、热电偶等）；支持最多18路继电器报警输出或12路模拟量变送输出，并具备流量累积功能；内置RS485/RS232/以太网接口，支持标准MODBUS RTU协议。
- 专业级可靠性设计：参数设定支持密码锁定，关键数据断电永久保存；采用硅胶轻触按键，操作简便防误触；整机通过ISO9001、欧盟CE及瑞士SGS深度验厂认证，品质可靠耐用。

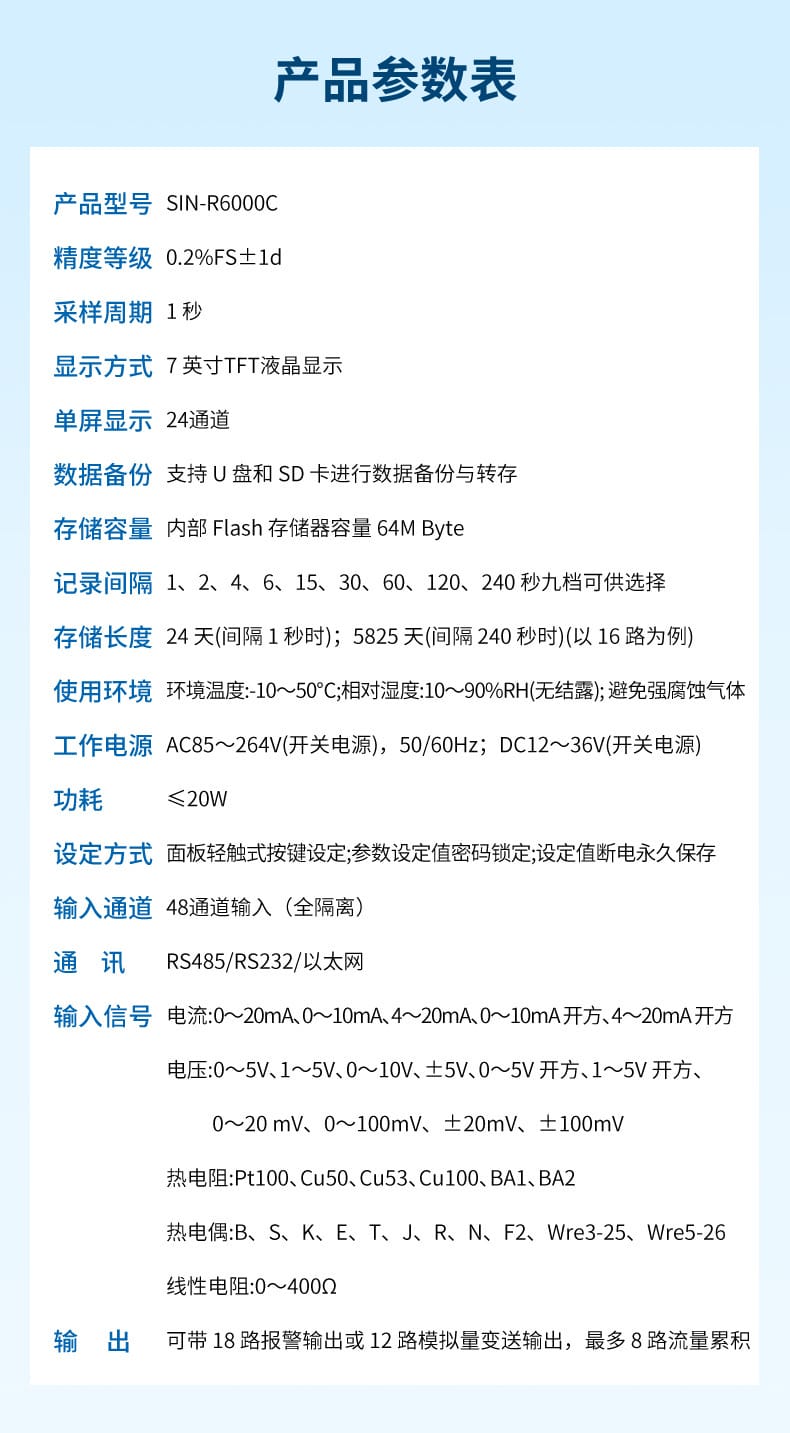

二、技术参数
- 产品型号：SIN-R6000C
- 精度等级：0.2%FS ±1d
- 采样周期：1秒
- 显示规格：7英寸TFT彩色液晶，单屏最多显示24个通道
- 存储能力：内部Flash 64MB；记录间隔9档可选（1/2/4/6/15/30/60/120/240秒）；最长连续存储24天（1秒间隔）至5825天（240秒间隔，以16路为例）
- 输入通道：48通道全隔离万能输入
- 输入信号类型：
- 电流：0~20mA、4~20mA、0~10mA及对应开方
- 电压：0~5V、1~5V、0~10V、±5V、0~20mV、0~100mV、±20mV、±100V及对应开方
- 热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2
- 热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
- 其他：线性电阻0~400Ω
- 输出配置：可自由组合18路继电器报警输出或12路模拟量变送输出，最多支持8路流量脉冲累积

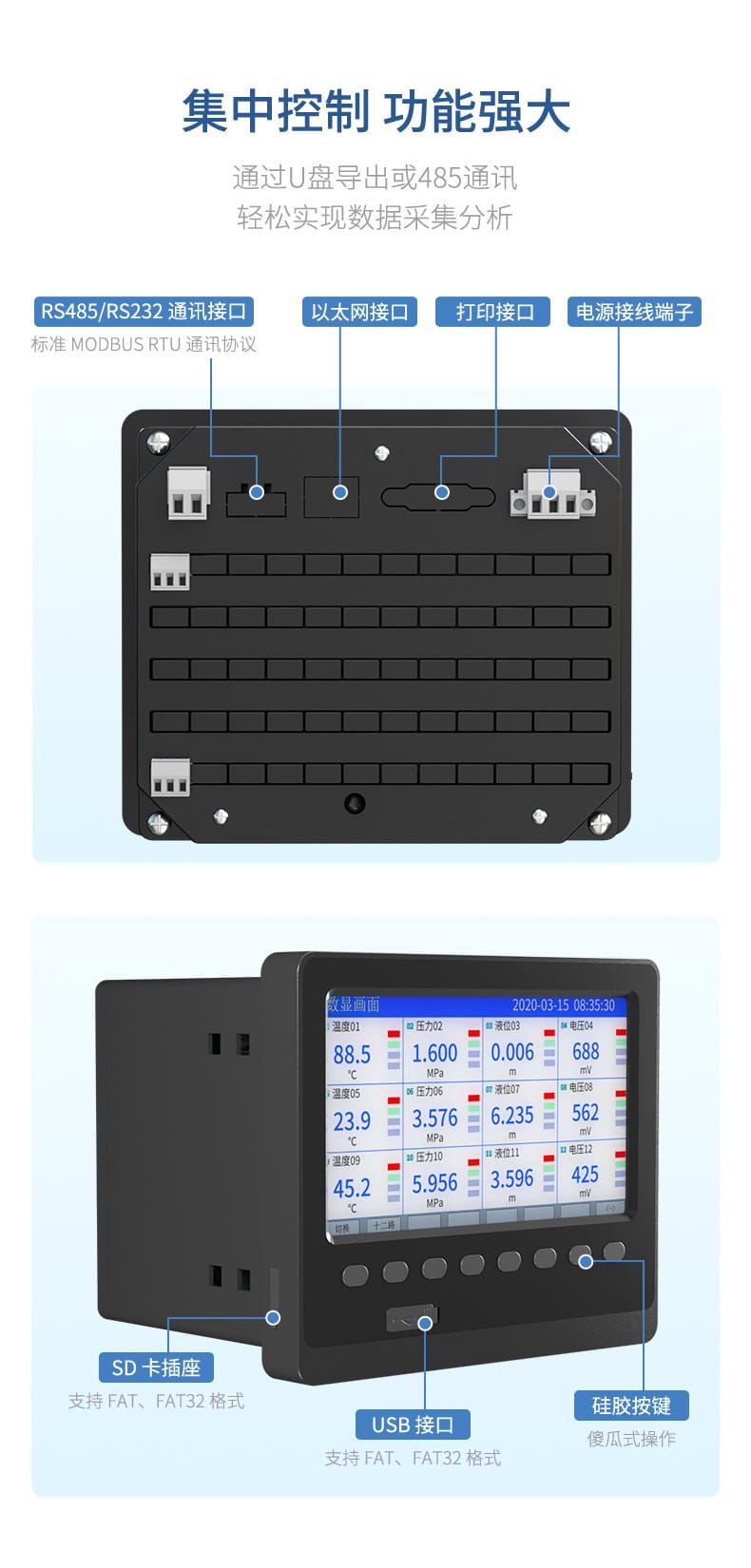

- 通讯接口：RS485、RS232、以太网（RJ45），支持标准MODBUS RTU协议
- 数据备份：支持U盘直读导出、SD卡自动/手动转存
- 工作电源：AC 85~264V / DC 12~36V（开关电源自适应），50/60Hz，功耗≤20W
- 使用环境：环境温度-10~50℃，相对湿度10~90%RH（无结露），避免强腐蚀性气体
- 设定方式：面板轻触按键编程，支持参数密码保护，掉电数据不丢失
三、应用行业
本产品广泛适用于各类工业自动化监测与控制场景，典型应用行业包括：
- 基础工业：化工生产、电力能源、过程控制系统
- 制造加工：热处理炉温监控、食品加工与医药生产线
- 环保水务：污水处理厂pH值、浊度、溶氧等多参数联动监控
- 科研测试：实验室数据采集、设备性能测试与工况记录

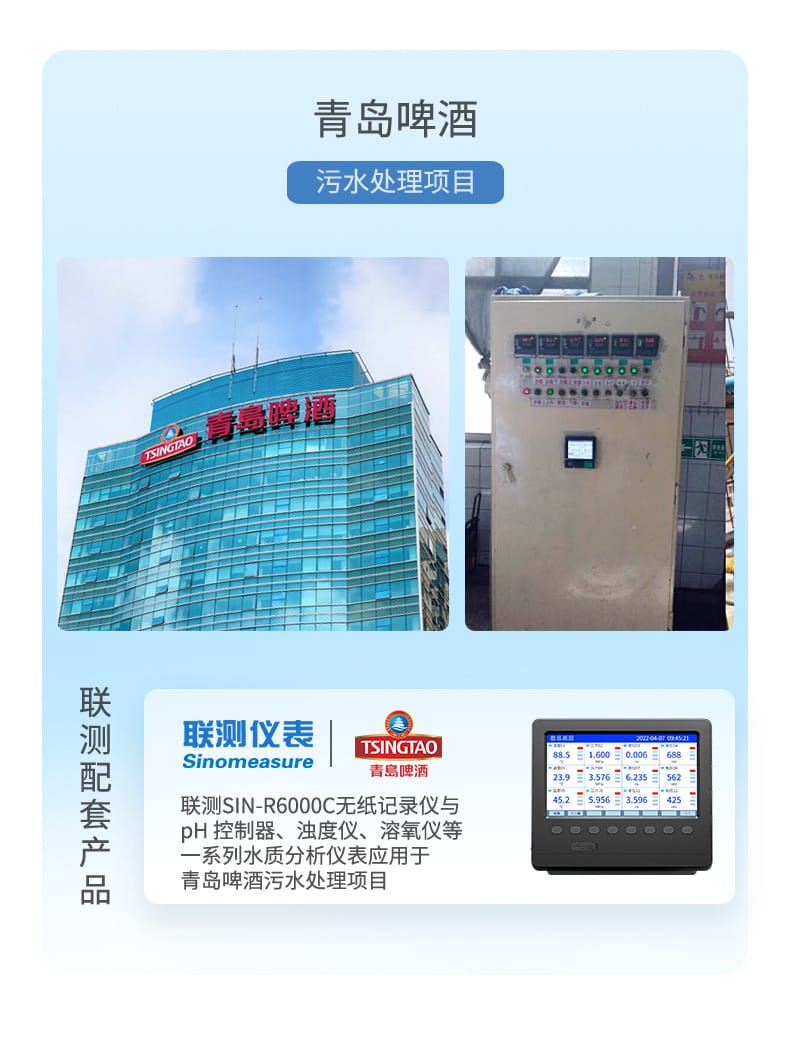

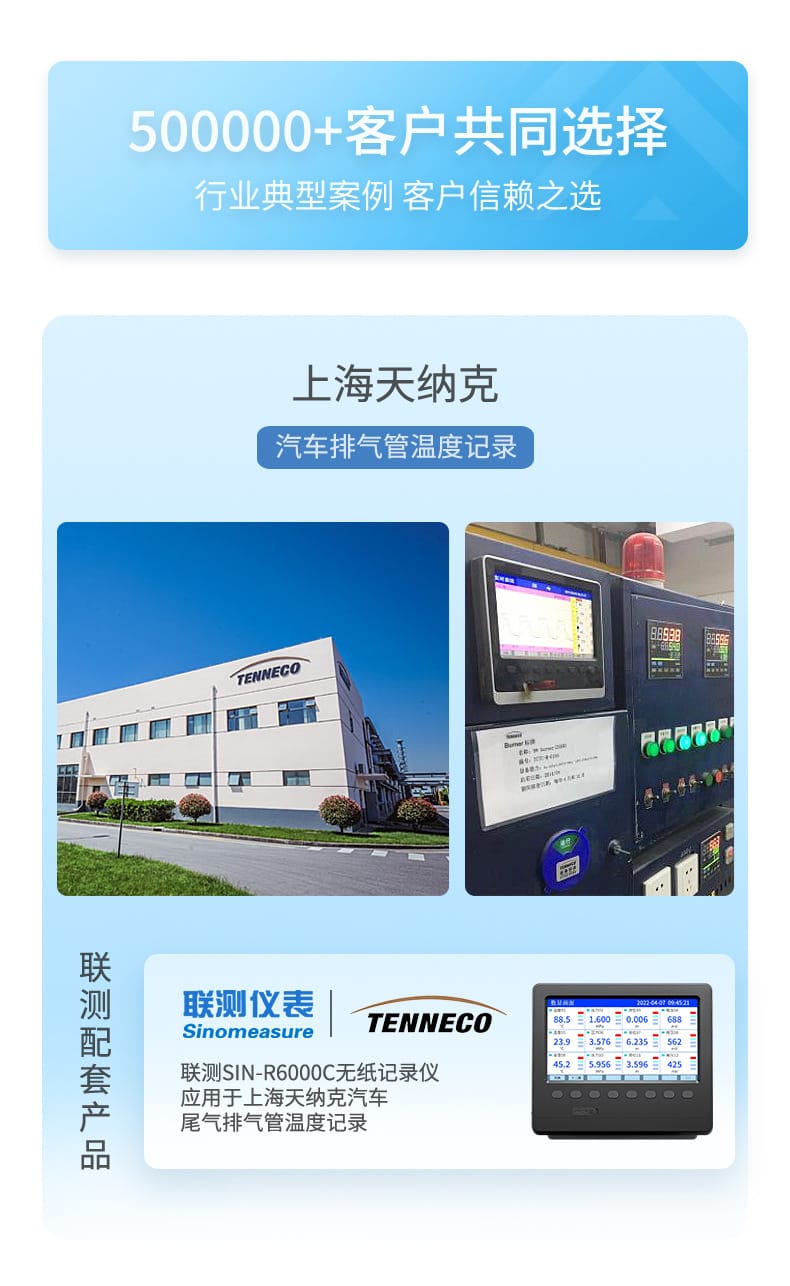

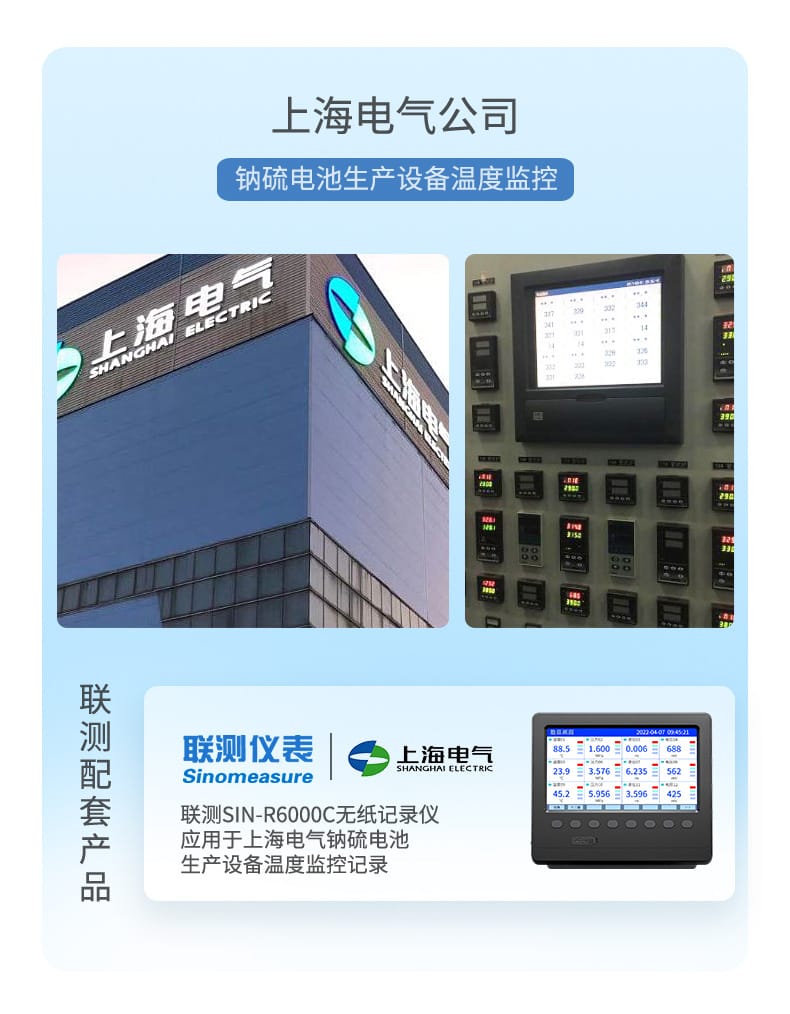

- 标杆案例：已成功配套上海天纳克汽车尾气排气管温度记录、上海电气钠硫电池生产设备温控、青岛啤酒污水处理项目水质分析等系列工程。
四、安装条件

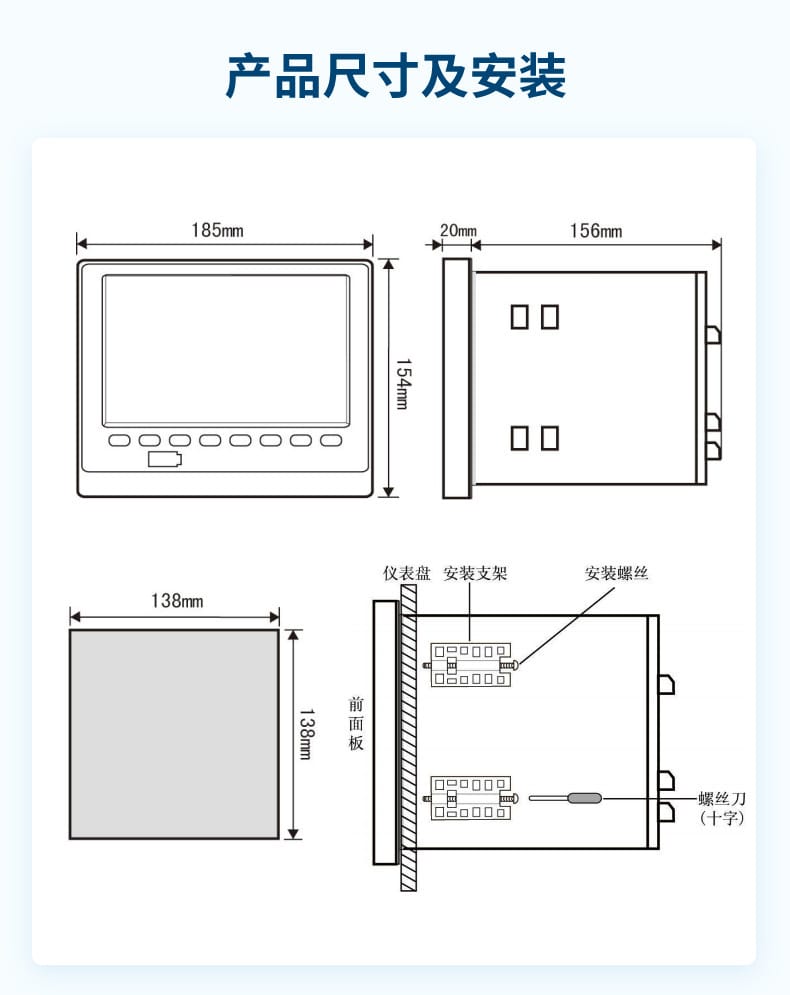

- 外形与开孔要求：仪表外形尺寸为185mm（宽）×92mm（高）×154mm（深）。支持标准仪表盘安装，需按照前面板尺寸预留对应开孔，并使用随机提供的仪表盘安装支架与固定螺丝进行牢固锁紧。

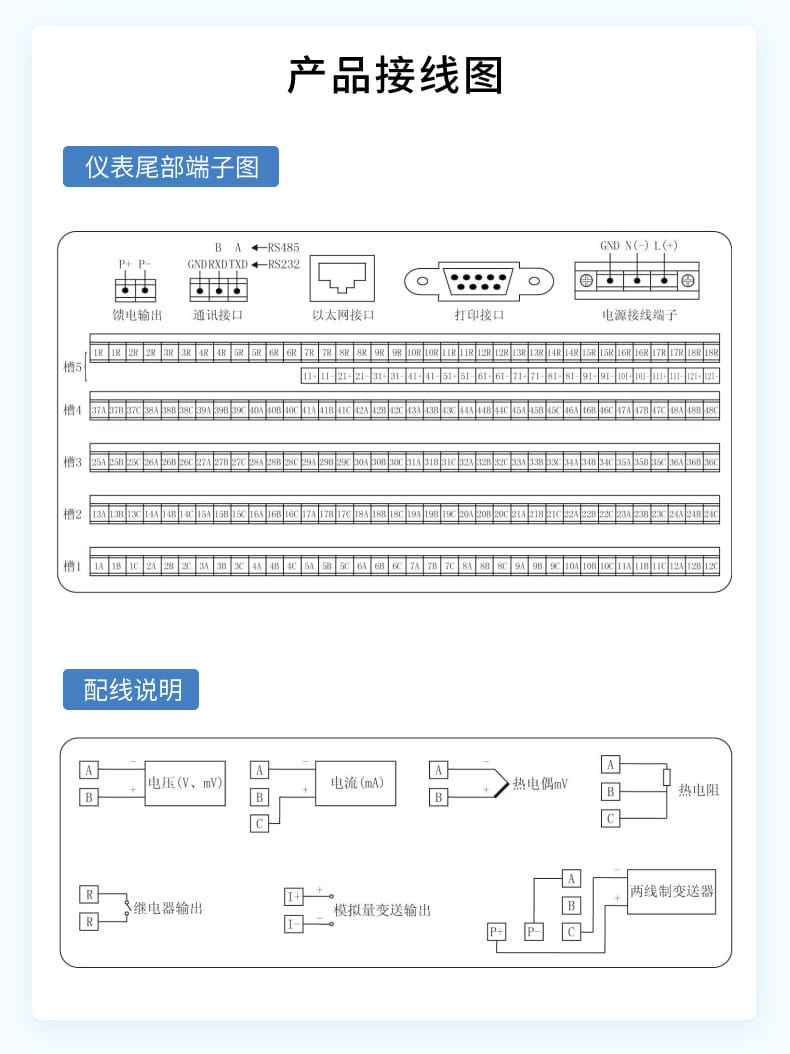

- 接线规范：采用尾部端子排模块化设计，信号输入、电源、通讯及输出端子分区明确（分槽1~5布局）。安装时需严格按照《产品接线图》连接，电源线与信号线应分开走线，必要时加装屏蔽层并单端接地，以防止电磁干扰。
- 环境适配：安装位置需避开阳光直射、剧烈振动源及强磁场区域；确保周围通风散热良好，环境温度与湿度需严格控制在技术参数范围内，严禁在存在强酸强碱蒸汽或易结露的恶劣环境中裸露安装。
五、注意事项
- 信号匹配校准：首次使用前务必在软件菜单中准确配置各通道的输入信号类型、量程及滤波参数，确保与实际传感器输出完全一致。
- 数据安全维护：建议定期通过U盘或SD卡导出历史数据归档；当存储接近饱和时请及时清理旧数据或更换存储介质，避免因存储空间不足导致新数据覆盖丢失。
- 通讯调试指南：使用RS485/以太网通讯时，请核对上位机软件的波特率、数据位、停止位及设备站号，确保协议版本一致后方可建立稳定连接。
- 日常运维保养：清洁面板时请使用干软布擦拭，严禁使用有机溶剂或大量水分直接接触仪表；长期停用时应切断电源并存放在干燥防尘处。
- 安全操作警示：接线与断电操作必须在断电状态下进行，严禁带电插拔通讯模块或信号线；参数修改涉及生产安全时，务必启用密码锁定功能并保留操作日志，防止非授权人员误调关键阈值。
- 售后与服务保障：如遇复杂工况选型或现场故障，可通过官方客服渠道、全国20大办事处或24小时技术支持热线获取免费开票、线下指导及三年质保等专属服务。
