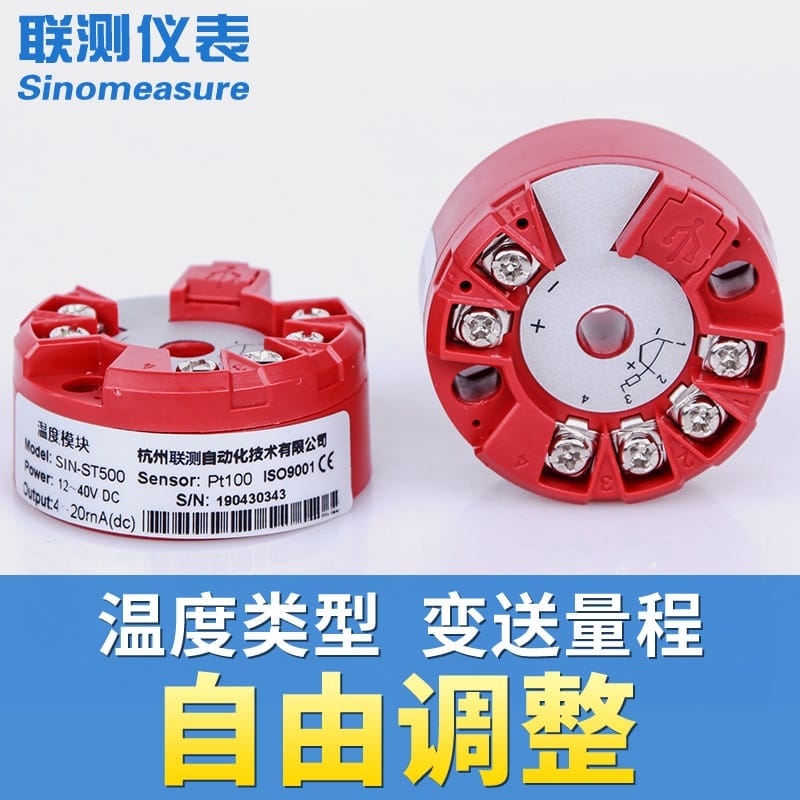

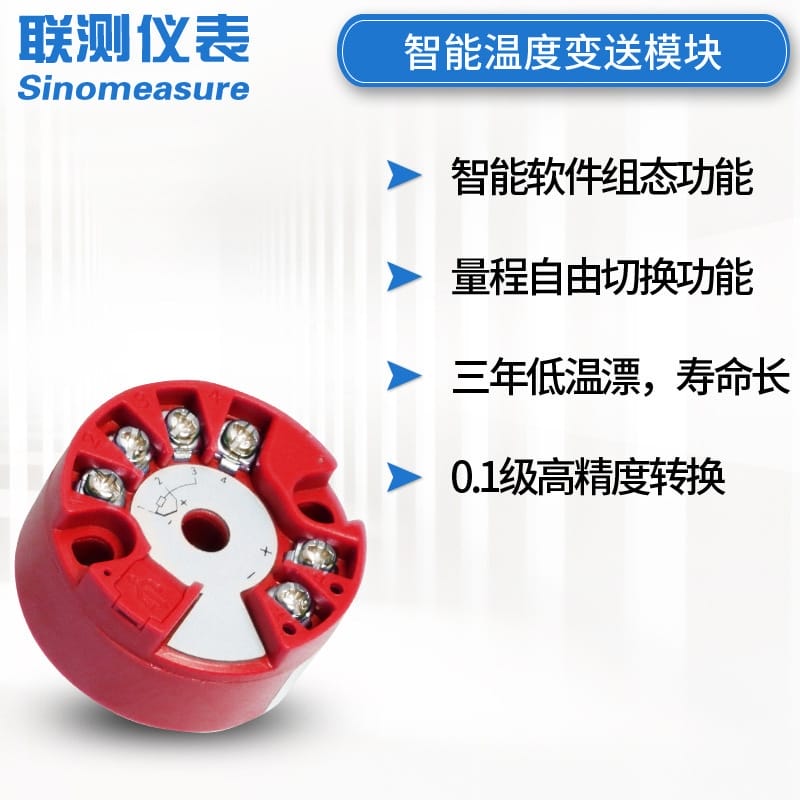

联测 SIN-ST500 智能温度变送器模块

核心特点

高精度测量：0.1级精度（≤0.1%FS），确保数据准确可靠。

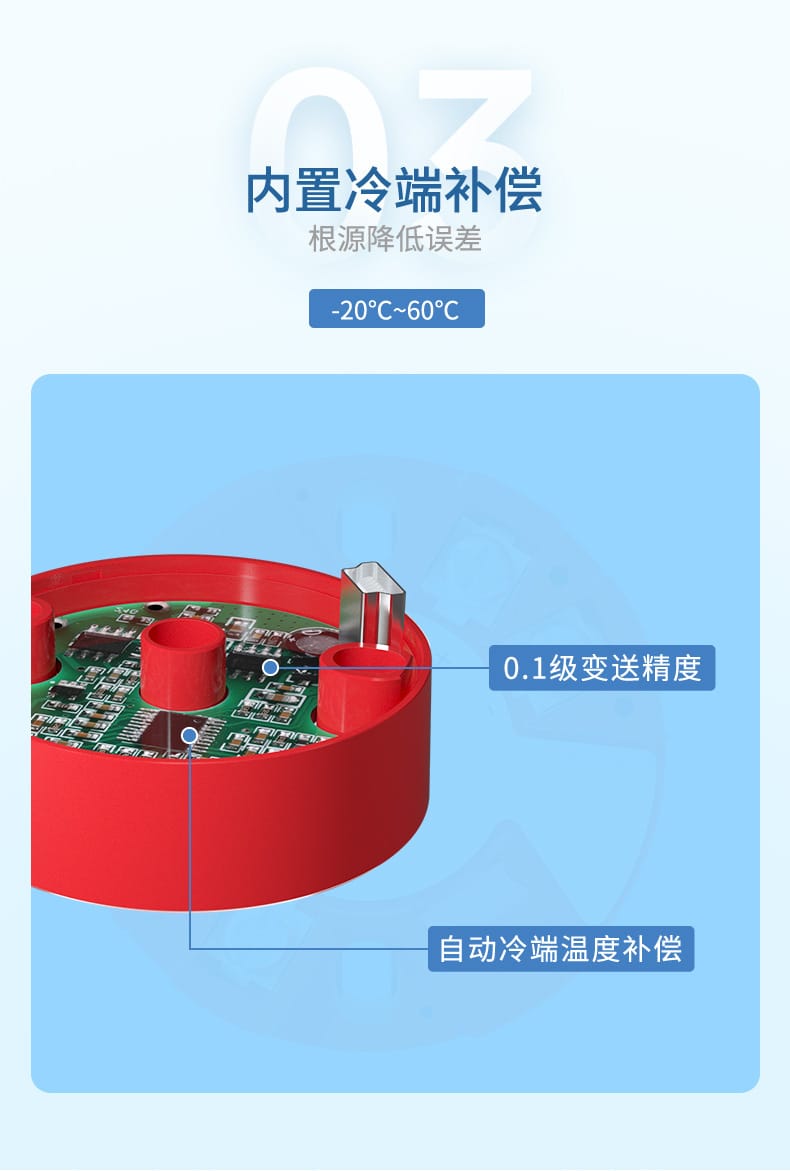

智能冷端补偿：内置冷端补偿功能（-20℃~60℃），从根源降低测量误差。
自由组态编程：支持通过PAD手操器或PC电脑在线调整信号类型与量程上下限，参数设置轻松便捷。
广泛兼容适配：支持多种热电阻/热电偶信号输入，适配引线式、铠装式传感器及各类温控/记录仪表。
HART协议通信：选配HART协议，实现4-20mA模拟输出与数字通信并行，满足现代工业智能化需求。

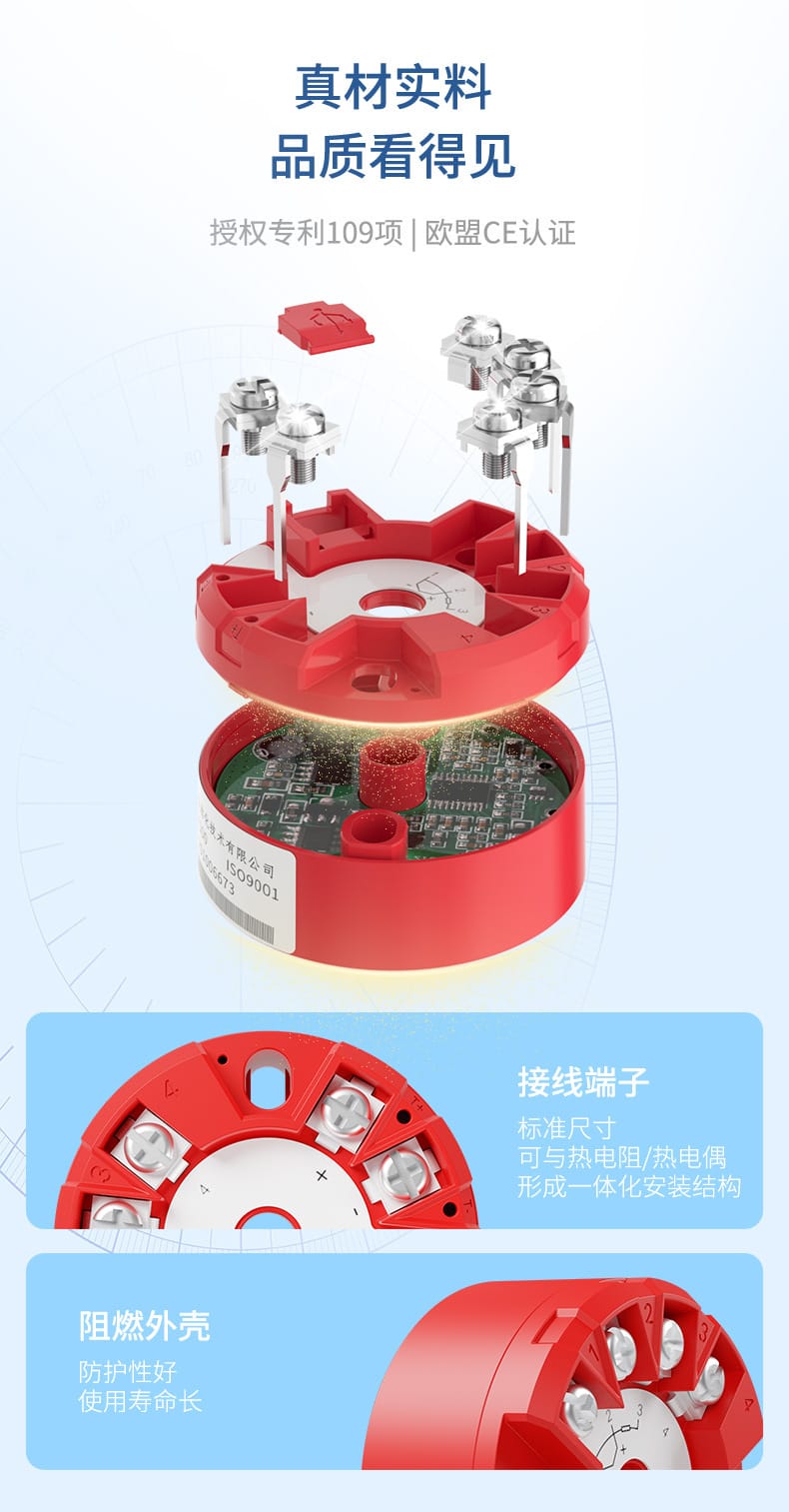

安全可靠设计：采用阻燃外壳，防护性好；标准尺寸设计，支持与传感器一体化安装，使用寿命长。
专利资质保障：荣获实用新型专利（专利号：ZL201621481814.2），欧盟CE认证及ISO9001体系认证，品质看得见。

技术参数

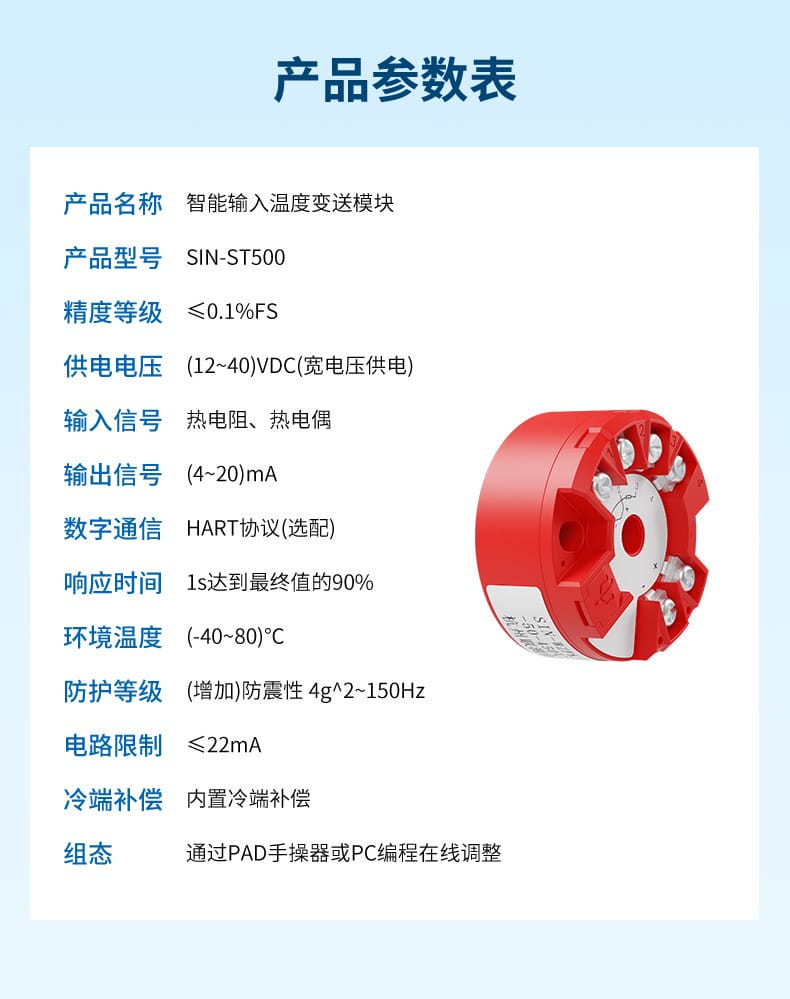

基本参数

参数项目	规格指标
产品型号	SIN-ST500
精度等级	≤0.1%FS
供电电压	(12~40)VDC（宽电压供电）
输出信号	(4~20)mA
数字通信	HART协议（选配）
响应时间	1s达到最终值的90%
环境温度	(-40~80)℃
防护/防震性	防震性 4g²~150Hz
电路限制	≤22mA
冷端补偿	内置自动冷端温度补偿
组态方式	通过PAD手操器或PC编程在线调整

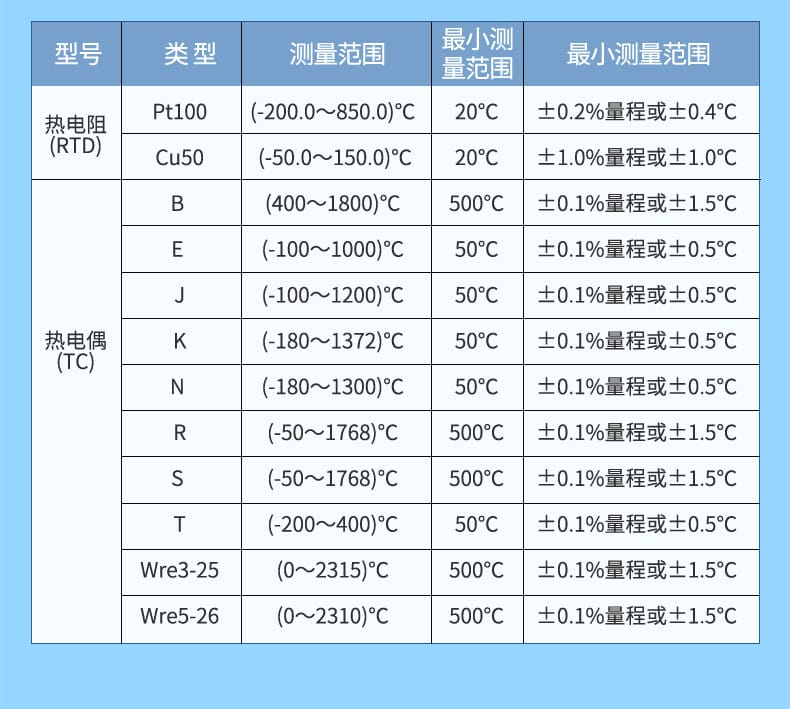

输入信号范围及精度

传感器类型	型号	测量范围	最小测量范围	精度（±）
热电阻(RTD)	Pt100	(-200.0~850.0)℃	20℃	0.2%量程或0.4℃
热电阻(RTD)	Cu50	(-50.0~150.0)℃	20℃	1.0%量程或1.0℃
热电偶(TC)	B	(400~1800)℃	500℃	0.1%量程或1.5℃
热电偶(TC)	E	(-100~1000)℃	50℃	0.1%量程或0.5℃
热电偶(TC)	J	(-100~1200)℃	50℃	0.1%量程或0.5℃
热电偶(TC)	K	(-180~1372)℃	50℃	0.1%量程或0.5℃
热电偶(TC)	N	(-180~1300)℃	50℃	0.1%量程或0.5℃
热电偶(TC)	R	(-50~1768)℃	500℃	0.1%量程或1.5℃
热电偶(TC)	S	(-50~1768)℃	500℃	0.1%量程或1.5℃
热电偶(TC)	T	(-200~400)℃	50℃	0.1%量程或0.5℃
热电偶(TC)	Wre3-25	(0~2315)℃	500℃	0.1%量程或1.5℃
热电偶(TC)	Wre5-26	(0~2310)℃	500℃	0.1%量程或1.5℃

应用行业

广泛应用于过程自动化控制领域，涵盖化工、冶金、电力、石油、制药、食品等工业行业的温度监测、过程控制与数据记录系统。

安装条件

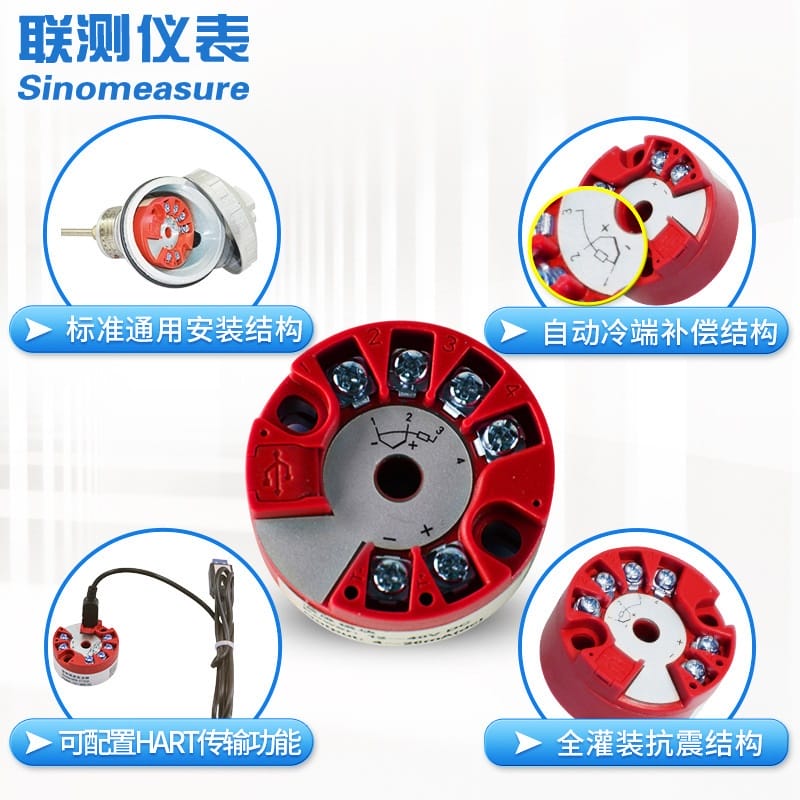

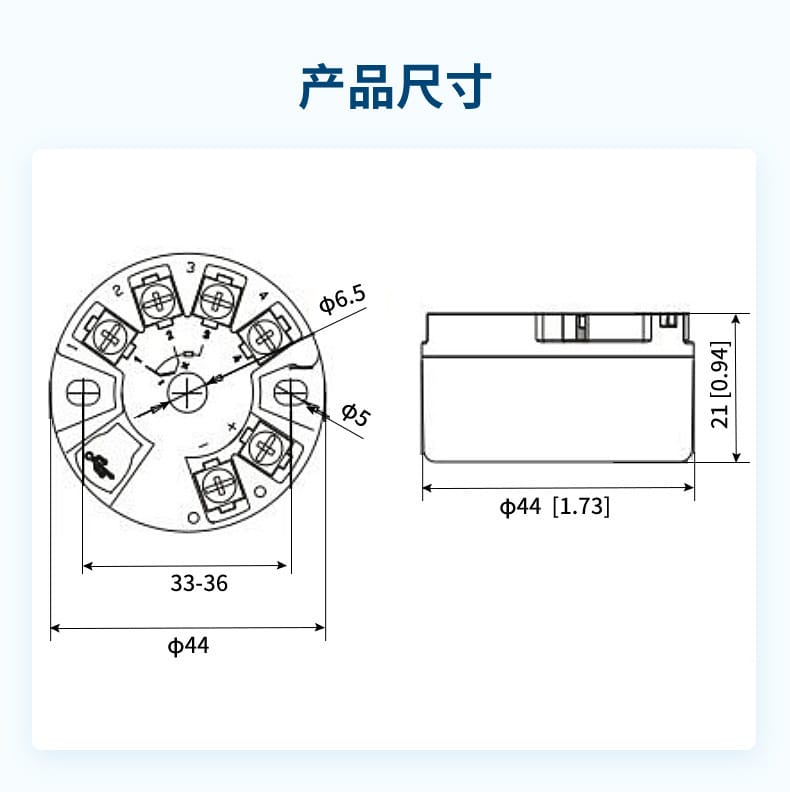

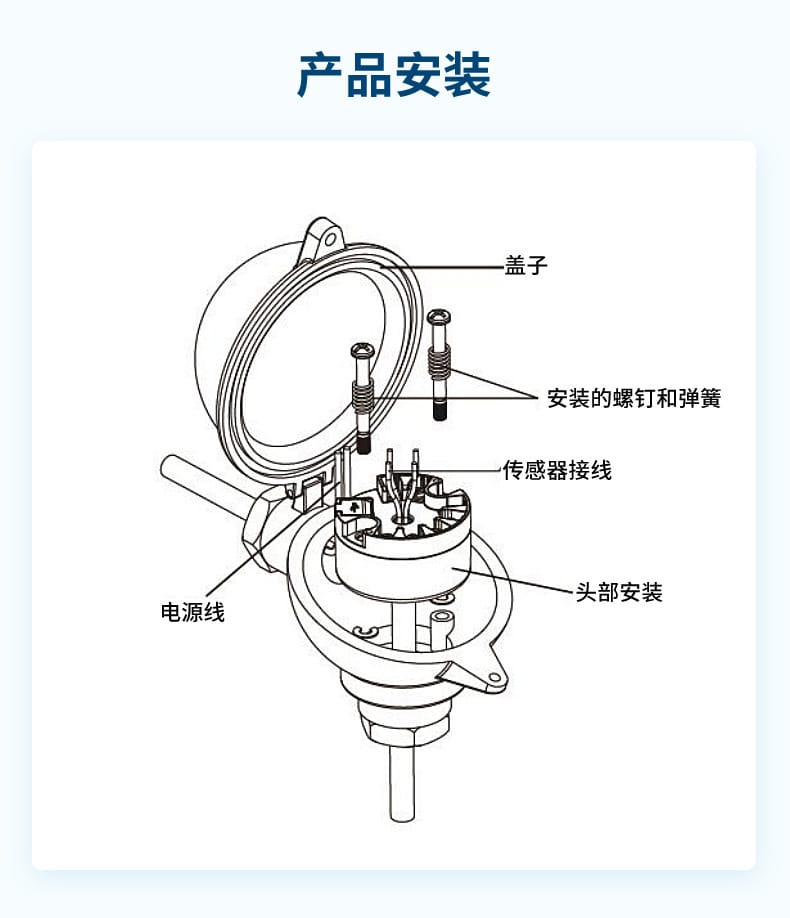

结构安装：模块采用标准尺寸设计（适配头部安装），可通过螺钉和弹簧固定盖子，直接与热电阻/热电偶形成一体化安装结构，节省空间且防护性好。

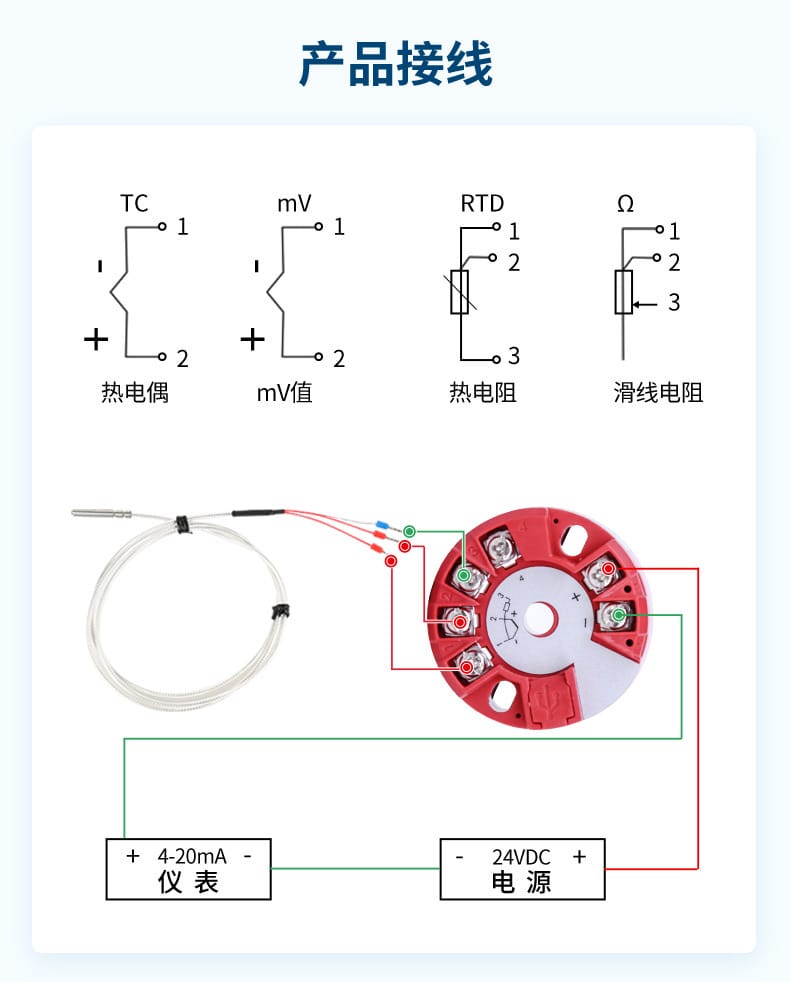

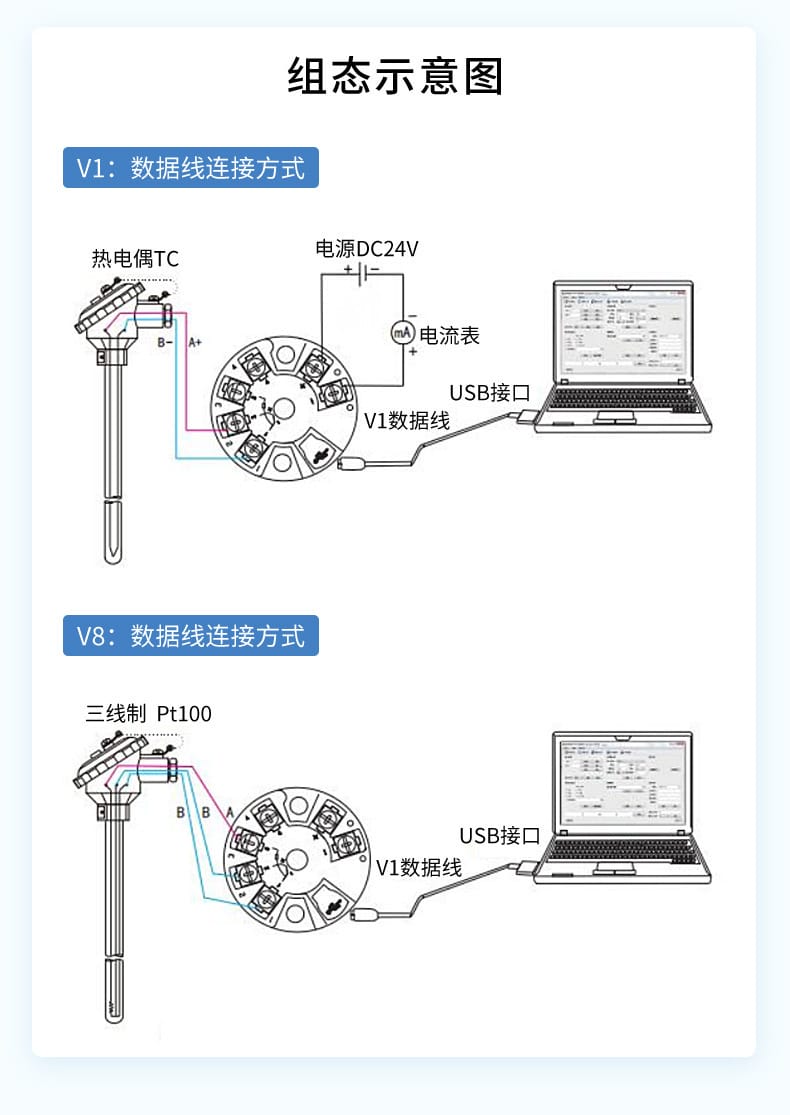

接线方式：
- 热电偶/mV输入：连接对应TC端子（接线2、3端子）。
- 热电阻输入：支持两线制、三线制接线（如三线制Pt100连接1、2、3端子）。
- 电源与输出：4-20mA输出及24VDC仪表电源接入对应端子。

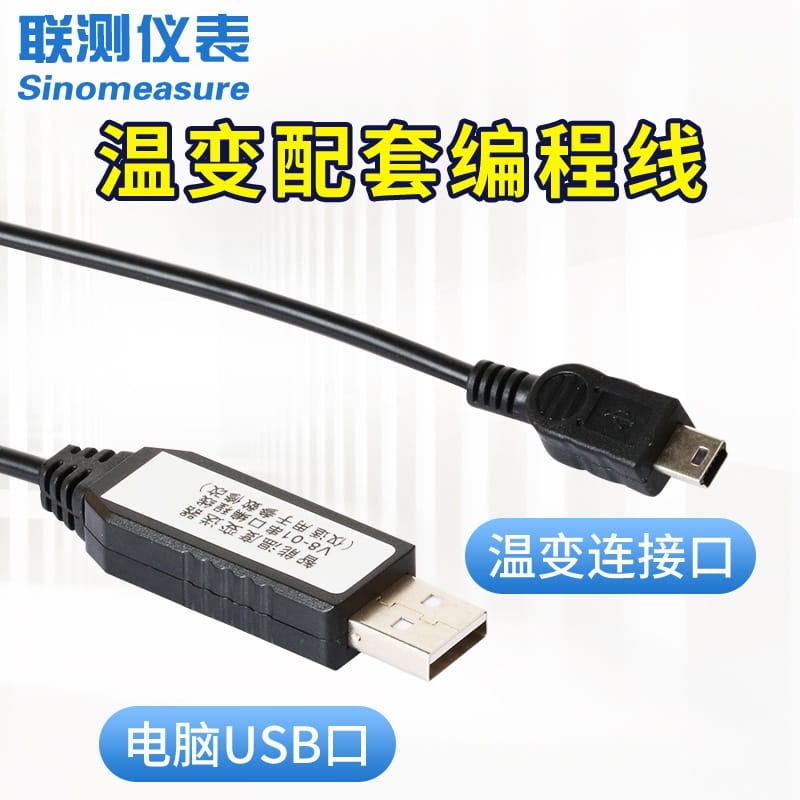

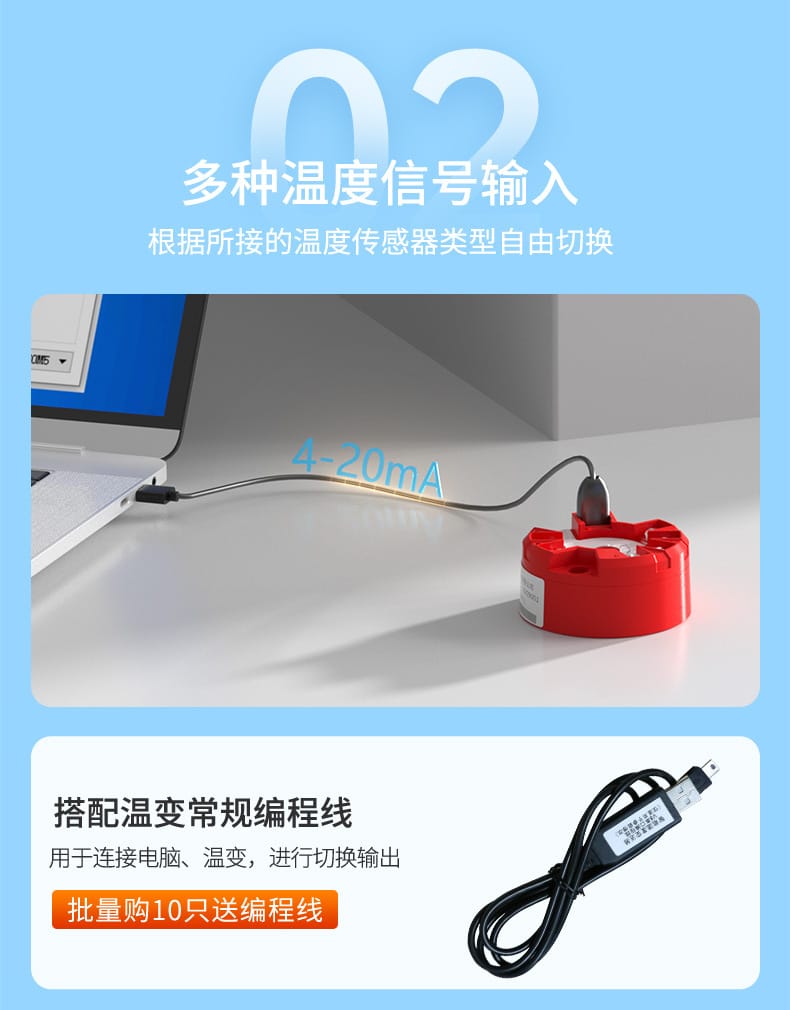

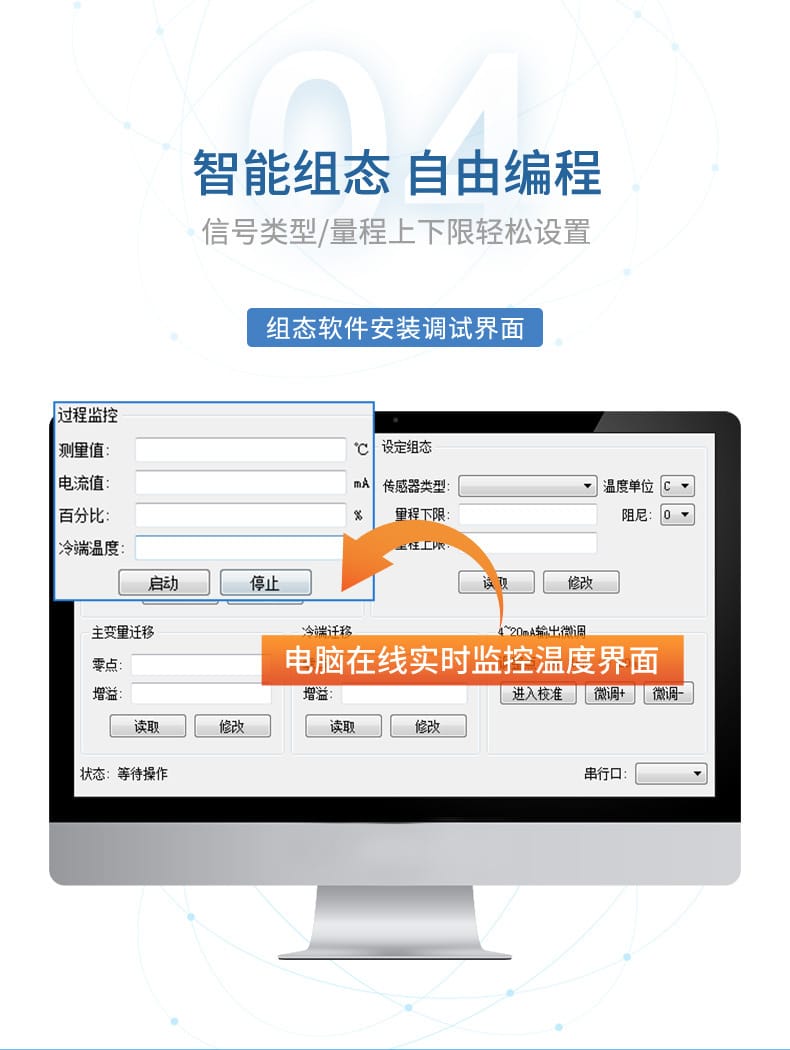

组态连接：使用专用V1/V8数据线连接模块USB接口与电脑或手操器，进行在线组态调试与监控。

注意事项

专利保护：本产品为实用新型专利产品（专利号：ZL201621481814.2），仿冒必究。
数据来源：页面相关技术数据均由杭州联测自动化技术有限公司实验室提供，如有疑问请联系旺旺客服或拨打服务热线：138-6741-5974。
组态配件：进行PC在线组态调试需使用专用编程线，批量购买10只及以上可免费赠送常规编程线。
接线校验：安装接线时务必核对传感器类型（热电阻/热电偶）与接线方式（两线/三线/四线），错误接线将导致测量失真或模块损坏。
环境限制：请确保使用环境温度在(-40~80)℃范围内，供电电压在(12~40)VDC之间，避免超限运行。
