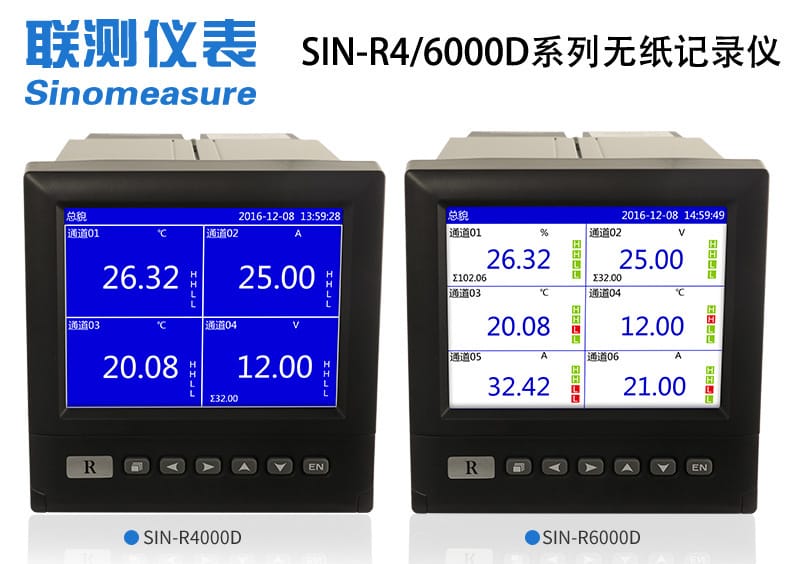

联测 SIN-R4/6000D系列 彩屏无纸记录仪
核心特点

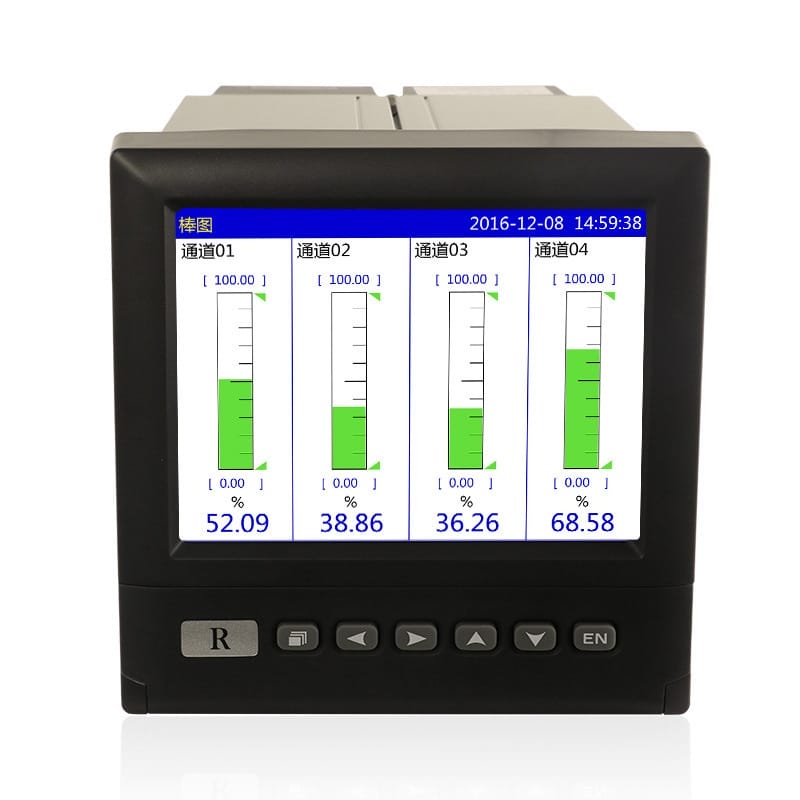

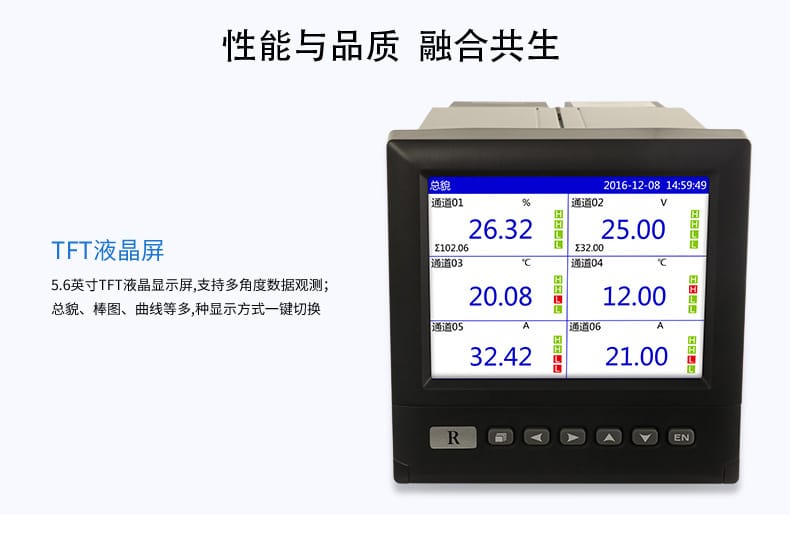

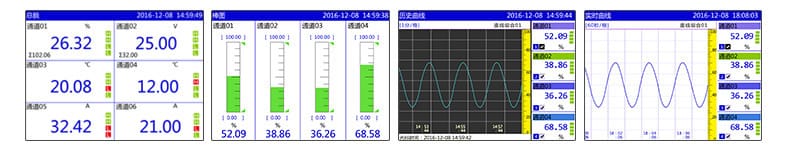

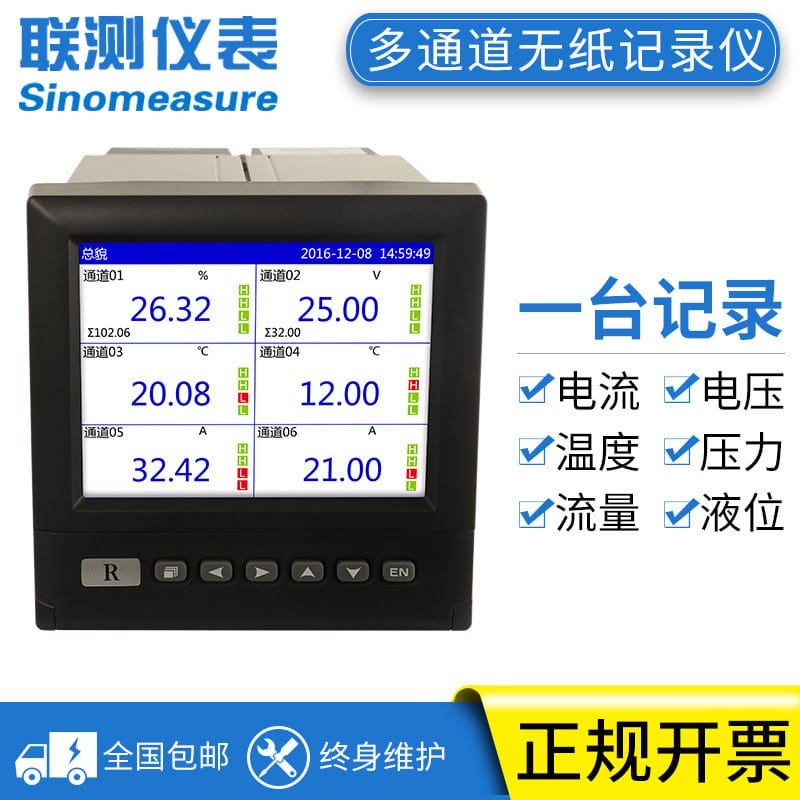

- 高清彩屏显示：配备5.6英寸TFT液晶显示屏，支持多角度观测，总貌、棒图、曲线等多样显示方式一键切换，数据直观易读。

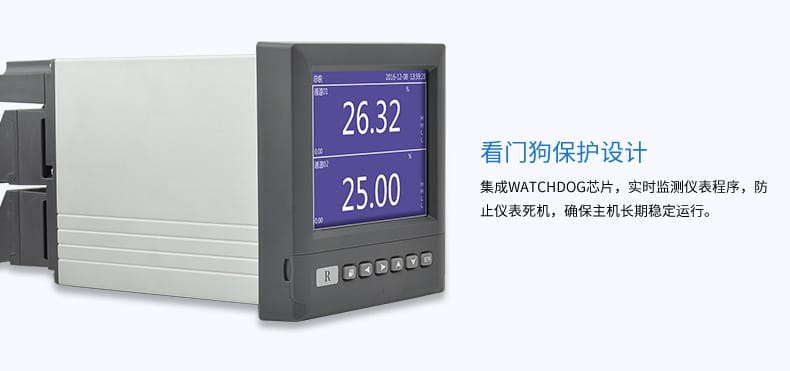

- 看门狗保护设计：集成WATCHDOG芯片，实时监测仪表程序，防止死机，确保主机长期稳定运行。

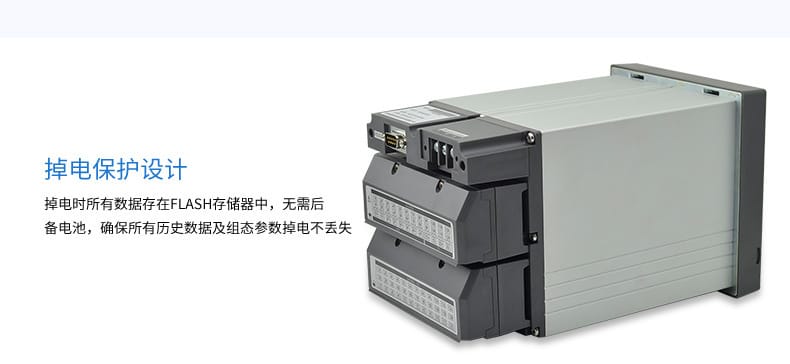

- 掉电数据保护：采用FLASH存储器，无需后备电池，掉电时确保所有历史数据及组态参数不丢失。

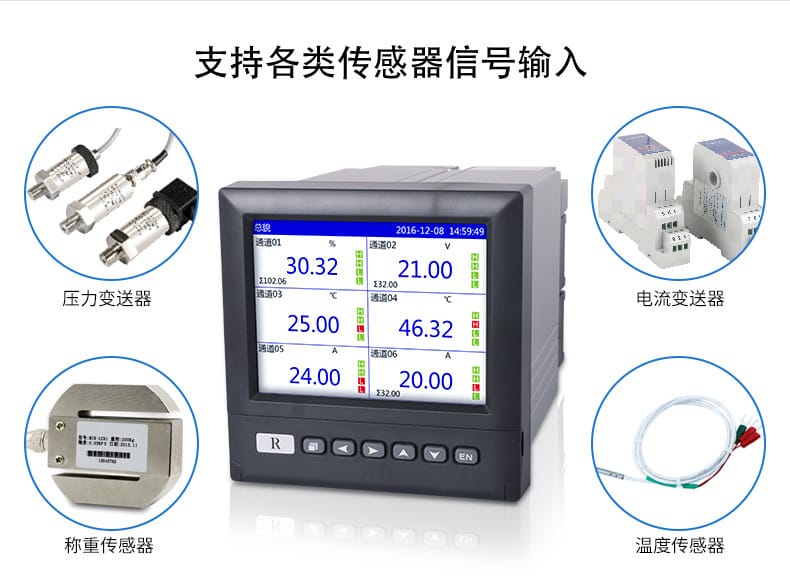

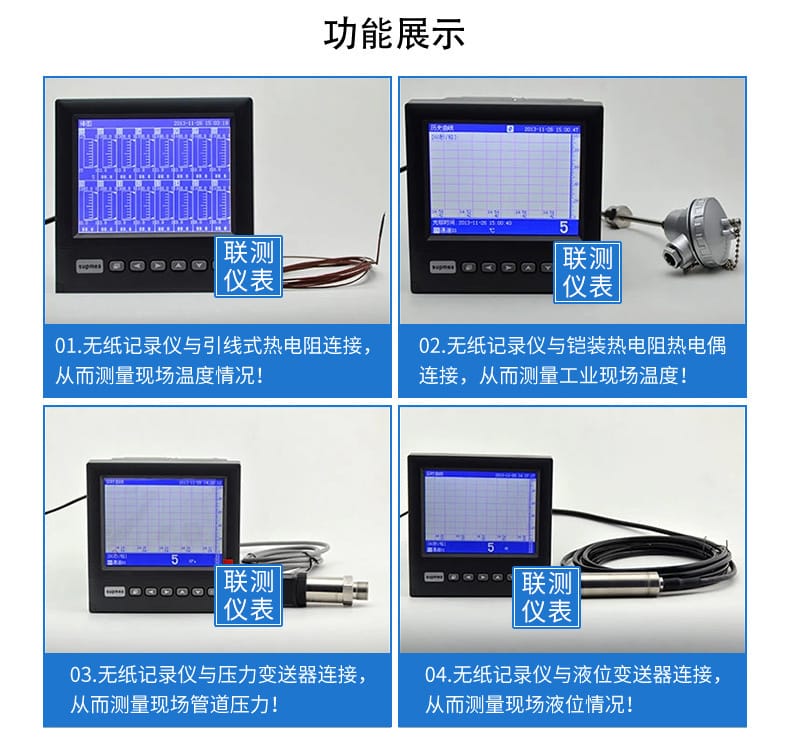

- 全兼容信号输入：广泛支持热电阻、热电偶、压力/液位/电流变送器及称重传感器等各类信号输入，满足多样化测量需求。

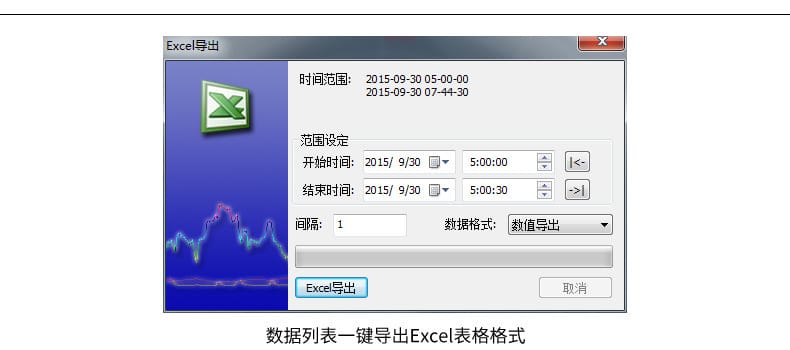

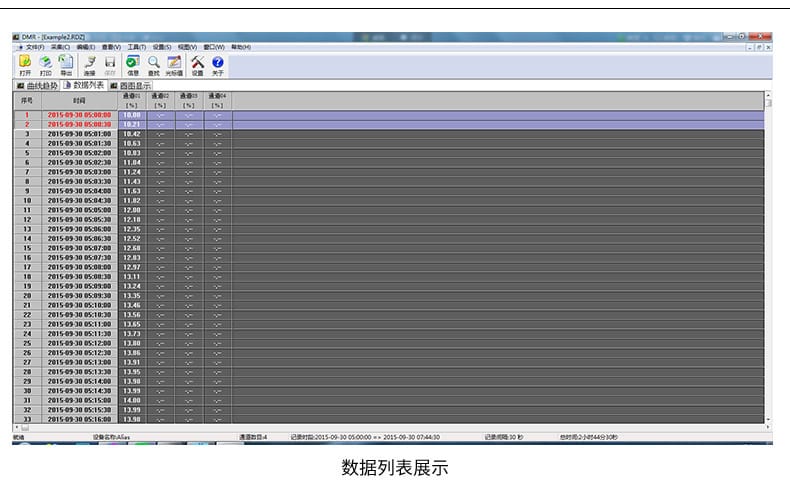

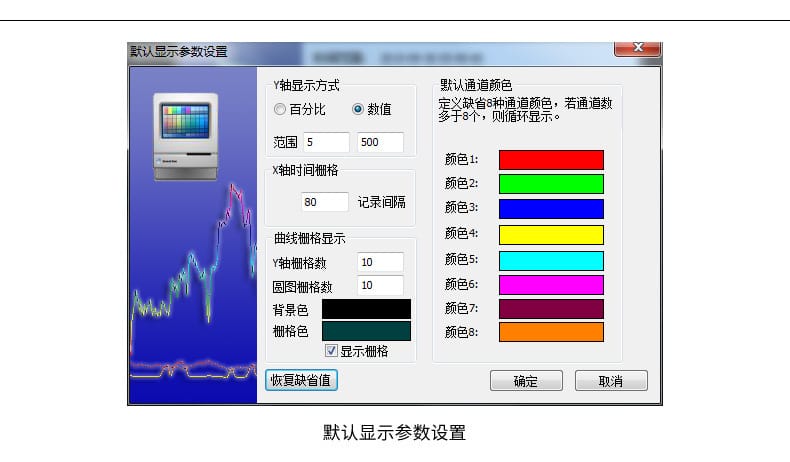

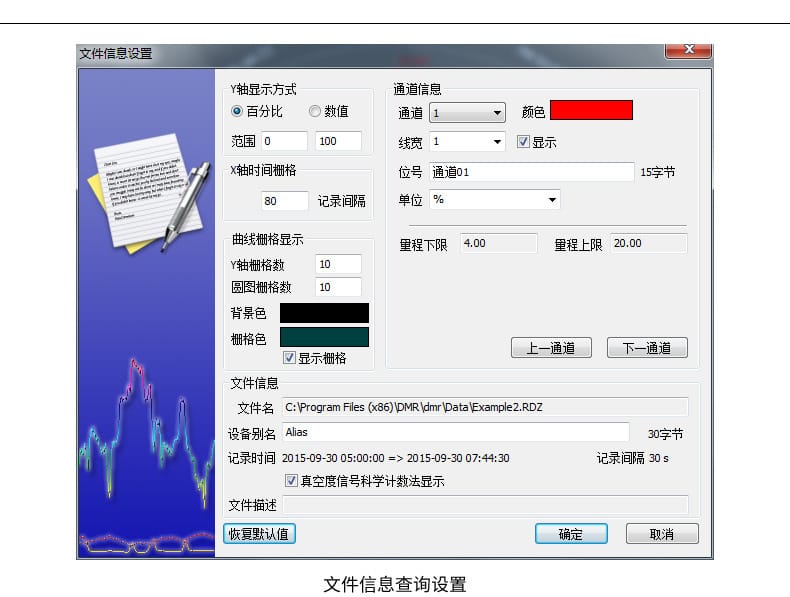

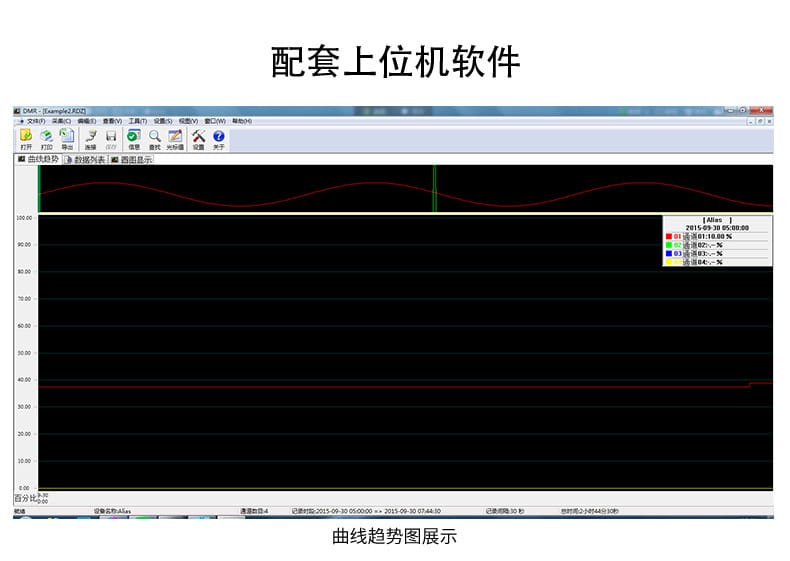

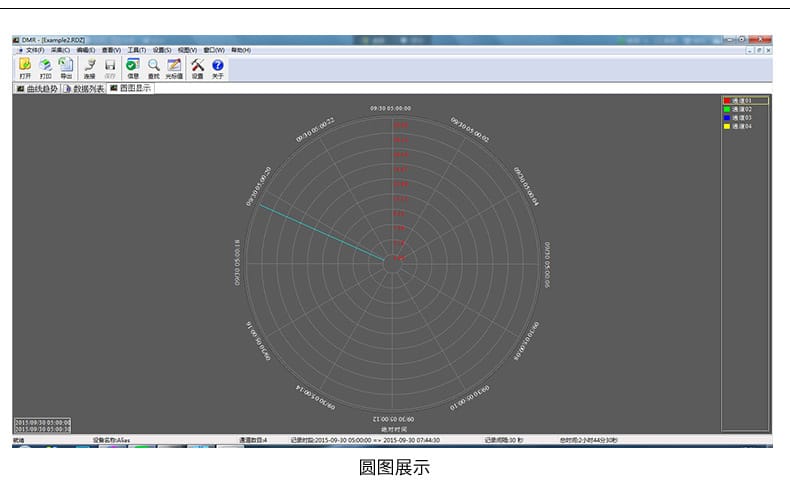

- 上位机数据分析：配套专业上位机软件，支持曲线趋势圆图展示与数据列表导出，便于历史数据追溯与分析。

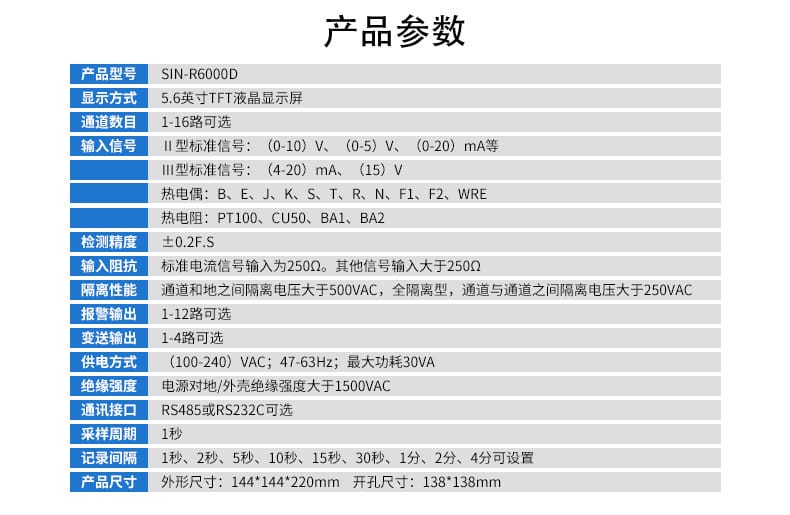

技术参数
| 参数项目 |
规格说明 |
| 产品型号 |
SIN-R6000D |
| 显示方式 |
5.6英寸TFT液晶显示屏 |
| 通道数目 |
1-16路可选 |
| 输入信号 |
Ⅱ型：(0-10)V、(0-5)V、(0-20)mA等；Ⅲ型：(4-20)mA、(1-5)V；热电偶：B、E、J、K、S、T、R、N、F1、F2、WRE；热电阻：PT100、CU50、BA1、BA2 |
| 检测精度 |
±0.2%F.S |
| 输入阻抗 |
标准电流信号输入250Ω，其他信号输入>250Ω |
| 隔离性能 |
通道与地隔离>500VAC，通道间隔离>250VAC（全隔离型） |
| 报警输出 |
1-12路可选继电器输出 |
| 变送输出 |
1-4路可选模拟输出 |
| 供电方式 |
AC 100-240V (47-63Hz，最大功耗30VA) / DC 24V（选型决定） |
| 绝缘强度 |
电源对地/外壳 >1500VAC |

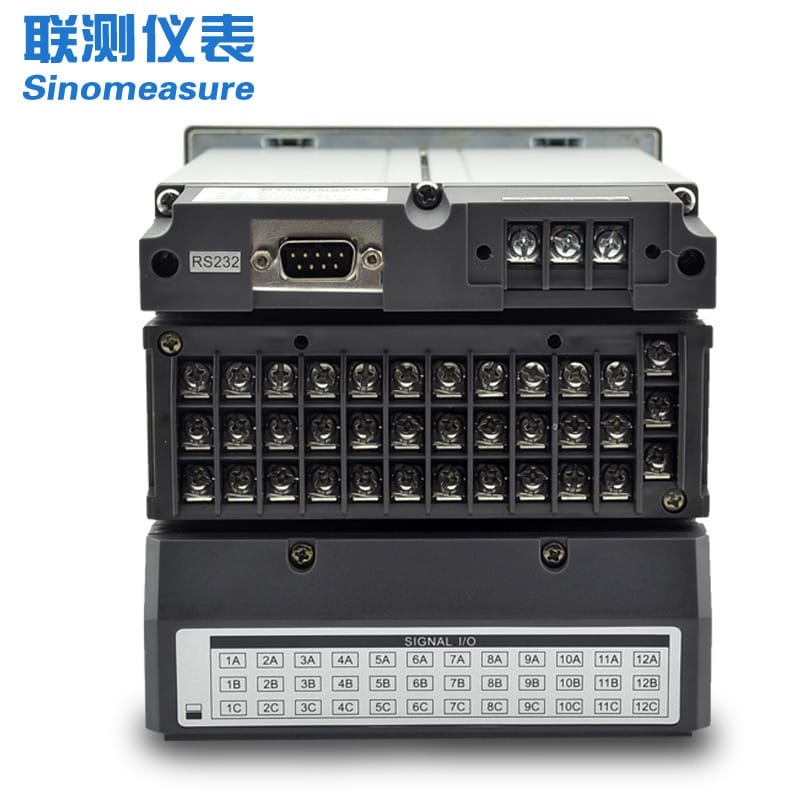

| 通讯接口 |
RS485 / RS232C可选 |
| 采样周期 |
1秒 |
| 记录间隔 |
1秒/2秒/5秒/10秒/15秒/30秒/1分/2分/4分可设 |
| 外形尺寸 |
144×144×220mm |
| 开孔尺寸 |
138×138mm |

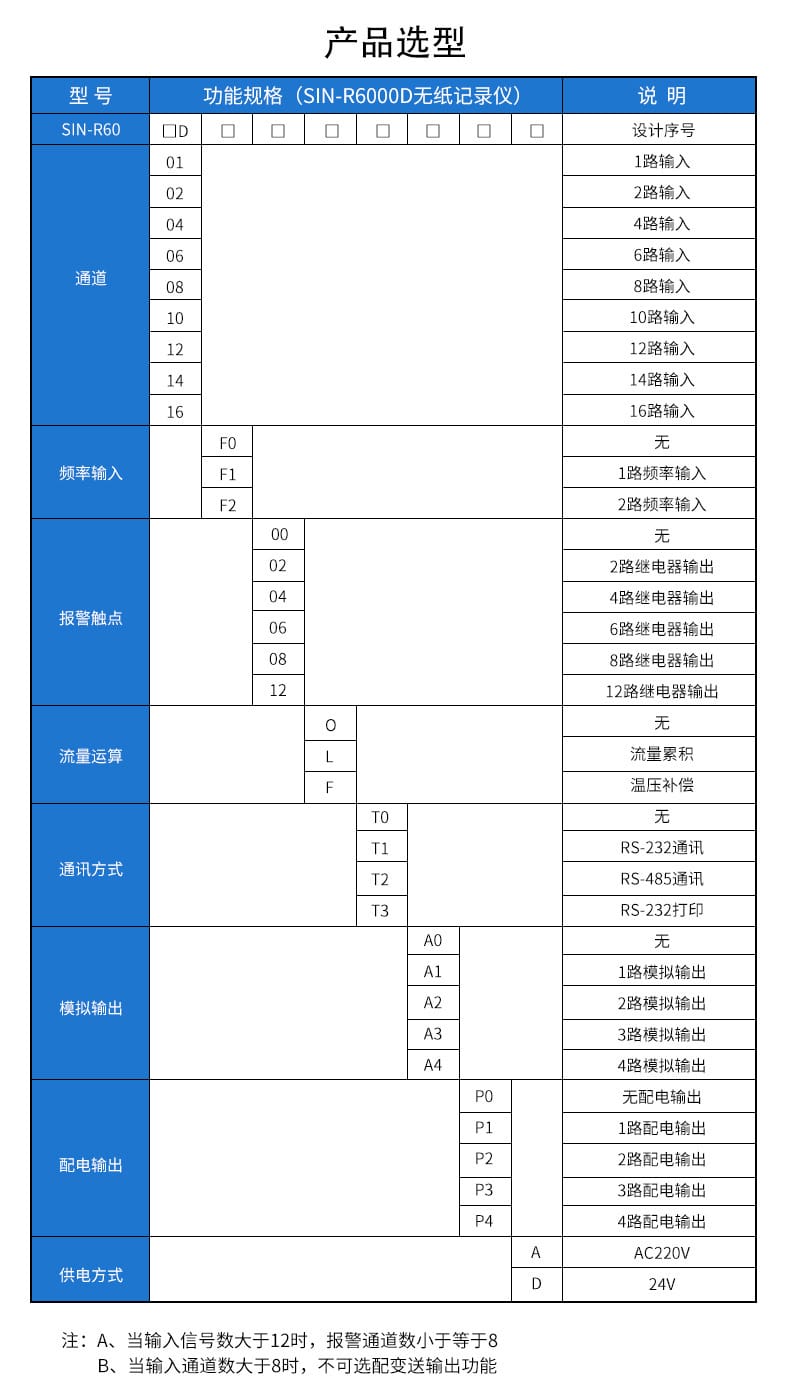

选型规格代码说明：
- 通道数：01/02/04/06/08/10/12/14/16（对应1-16路输入）
- 频率输入：F0(无) / F1(1路) / F2(2路)
- 报警触点：00(无) / 02/04/06/08/12（对应继电器输出路数）
- 流量运算：0(无) / L(流量累积) / F(温压补偿)
- 通讯方式：T0(无) / T1(RS-232) / T2(RS-485) / T3(RS-232打印)
- 模拟输出：A0(无) / A1/A2/A3/A4（对应1-4路模拟输出）
- 配电输出：P0(无) / P1/P2/P3/P4（对应1-4路配电输出）
- 供电方式：A(AC220V) / D(DC24V)
应用行业
广泛应用于工业自动化、石油化工、电力冶金、水处理、食品医药及环境监测等领域，适用于现场温度、压力、液位、流量及电量等关键参数的长期监测与记录。
安装条件
- 开孔尺寸：138×138mm（盘装嵌入式安装）
- 外形尺寸：144×144×220mm
- 供电要求：需根据选型提供 AC 100-240V 或 DC 24V 稳定电源，确保接地良好以满足绝缘强度要求。
注意事项
- 当输入信号数大于12路时，报警通道数最多只能选择8路。
- 当输入通道数大于8路时，不可选配变送输出功能。
- 本页面技术参数及数据均由公司实验室提供，如有疑问请联系旺旺客服确认。
