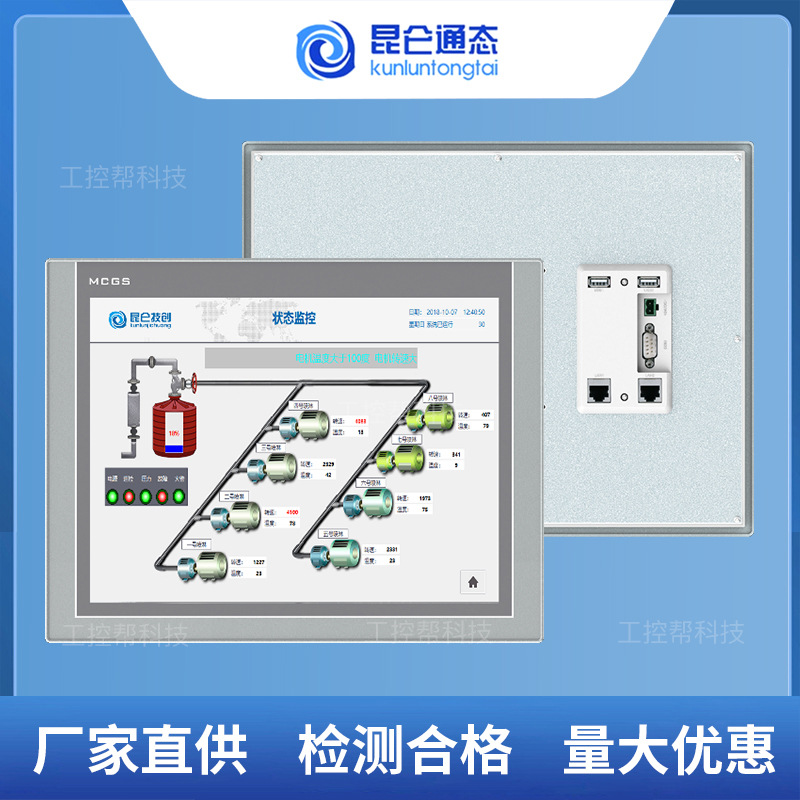

昆仑通态触摸屏MCGS 7 10 15寸TPC7072GtGi1071/1271/1570GiGtGn

价格: ￥3000~6000

品牌名称：: 其他

商品编码：

规格型号：: TPC7072GtGi1071/1271/1570GiGn

分类：: 触摸屏

小分类：: 工业触摸屏

+ -

加入购物车联系客服获取报价

电话：17317795937

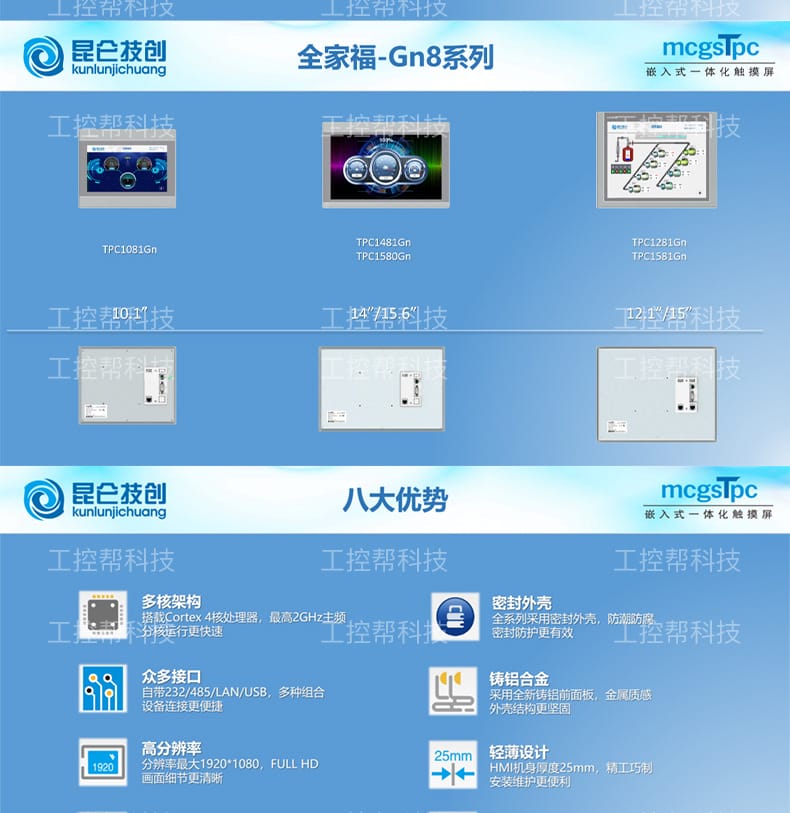

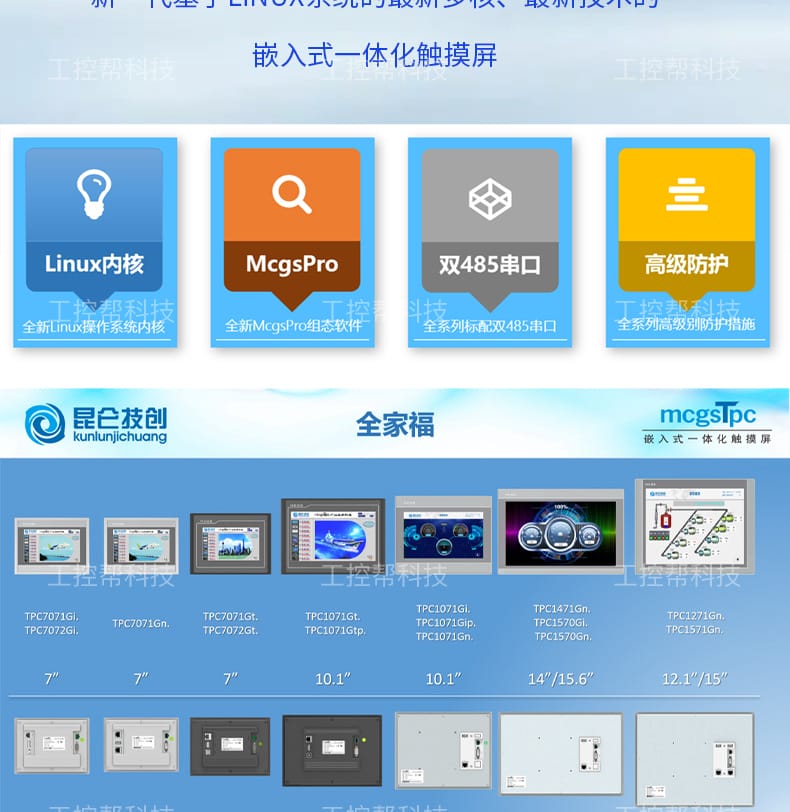

核心特点
- 双核驱动架构：搭载全新Linux操作系统内核与McgsPro组态软件，启动迅速、运行流畅，系统底层稳定性高。

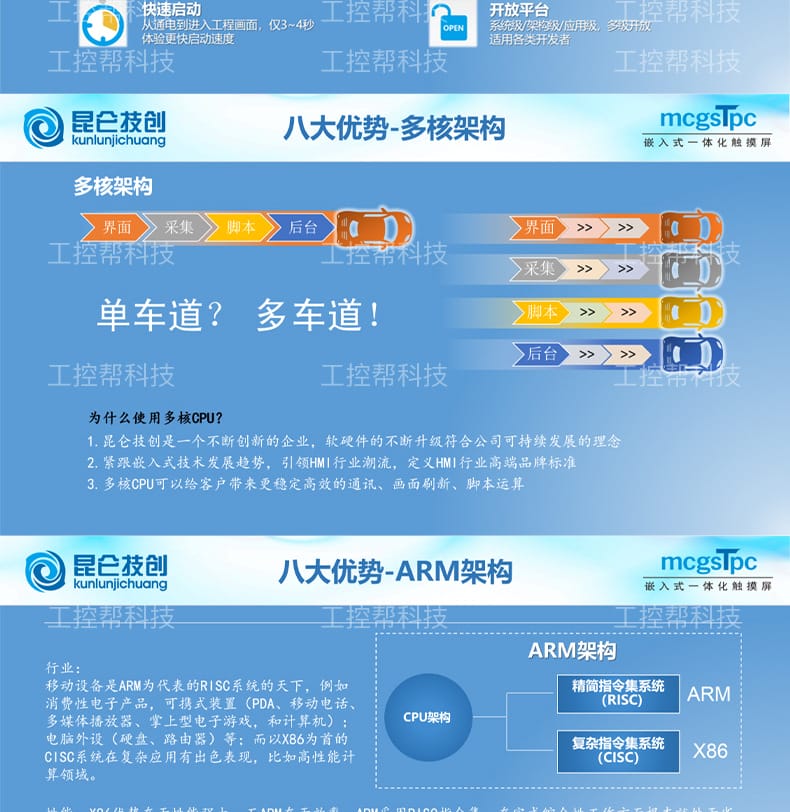

- 高性能多核处理：采用Cortex四核ARM架构处理器，支持分核独立运行（界面、采集、脚本、后台并行处理），大幅提升通讯效率、画面刷新率与复杂逻辑运算能力。
- 工业级防护设计：全系列标配高级别密封外壳，前面板采用铸铝材质，防潮、防腐、抗冲击，前面板防护等级达IP65，轻松应对恶劣工业现场。

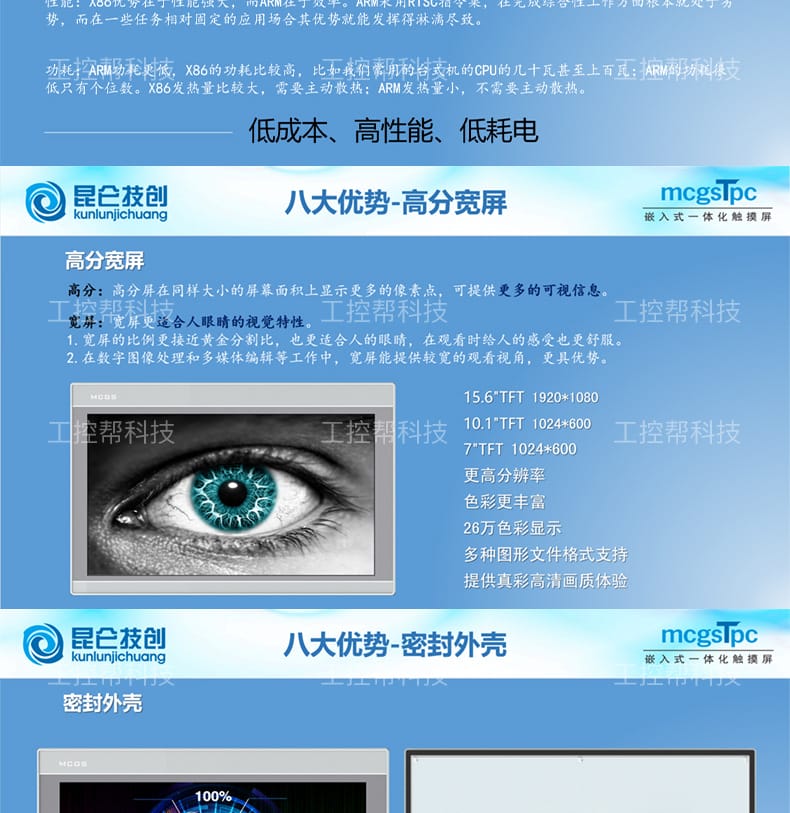

- 高清宽屏显示：提供7~15.6英寸多种尺寸，最高支持1920×1080 Full HD分辨率，26万真彩显示，宽屏比例贴合人眼视觉特性，画面细节清晰锐利。
- 丰富通讯接口：全系标配双RS485串口，并集成RS232、USB、LAN以太网等多种接口组合，满足多设备组网与高速数据交互需求。

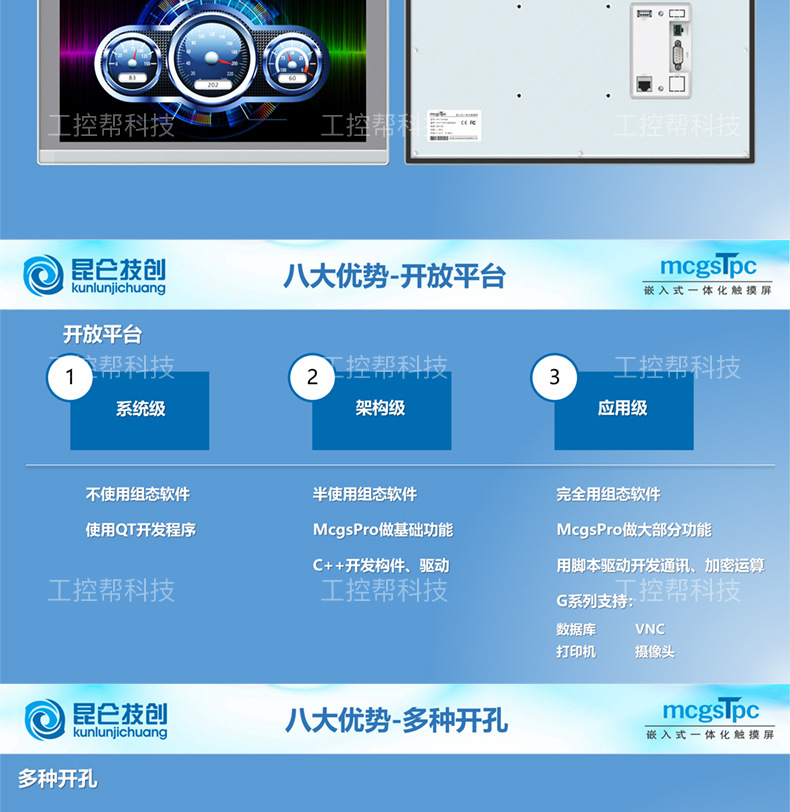

- 开放扩展平台：支持系统级至应用级全维度开发，可结合QT/C++进行底层编程，无缝对接数据库、VNC远程访问、打印机及摄像头等外设。

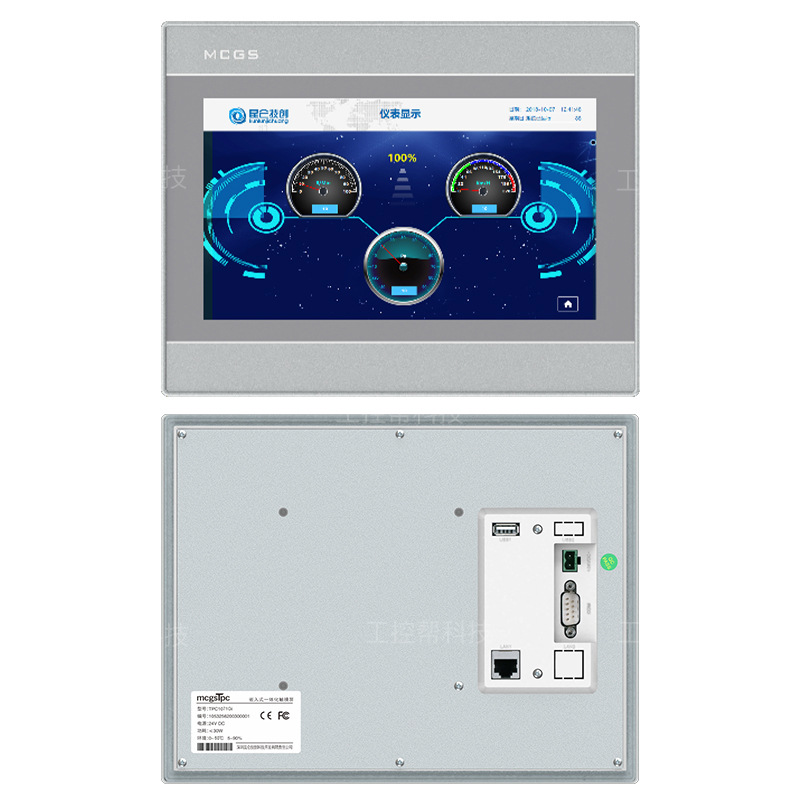

- 轻薄精工机身：机身厚度仅25mm，结构紧凑，兼顾工业美学与安装维护便利性。

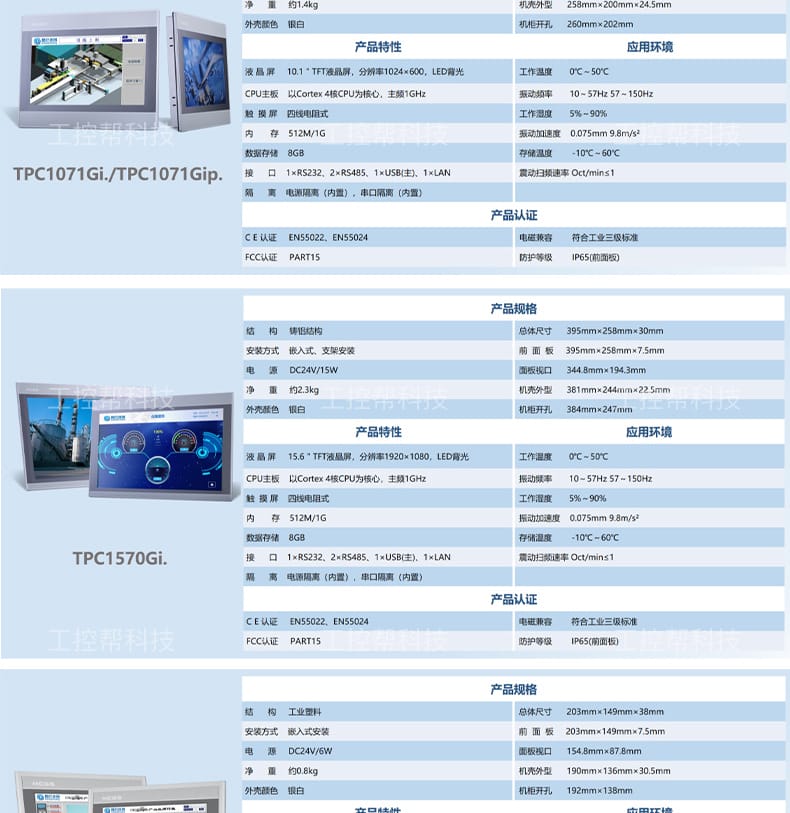

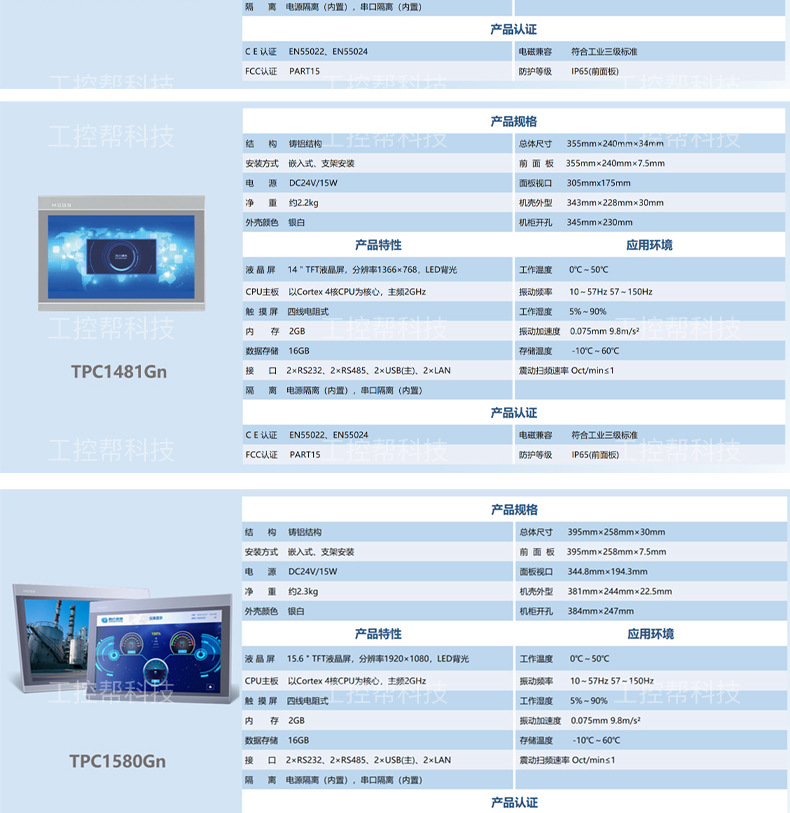

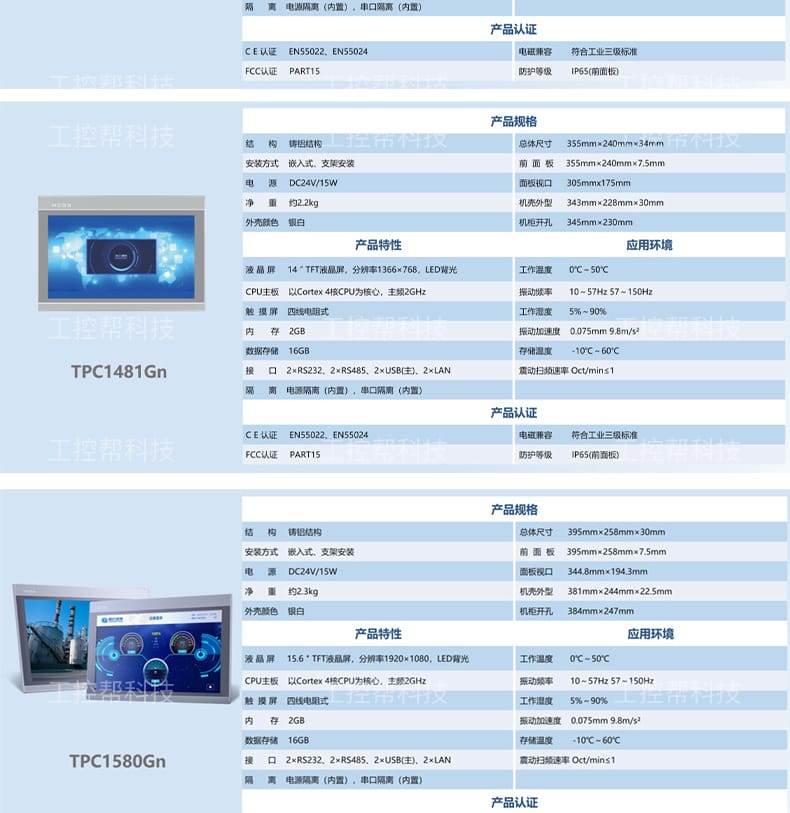

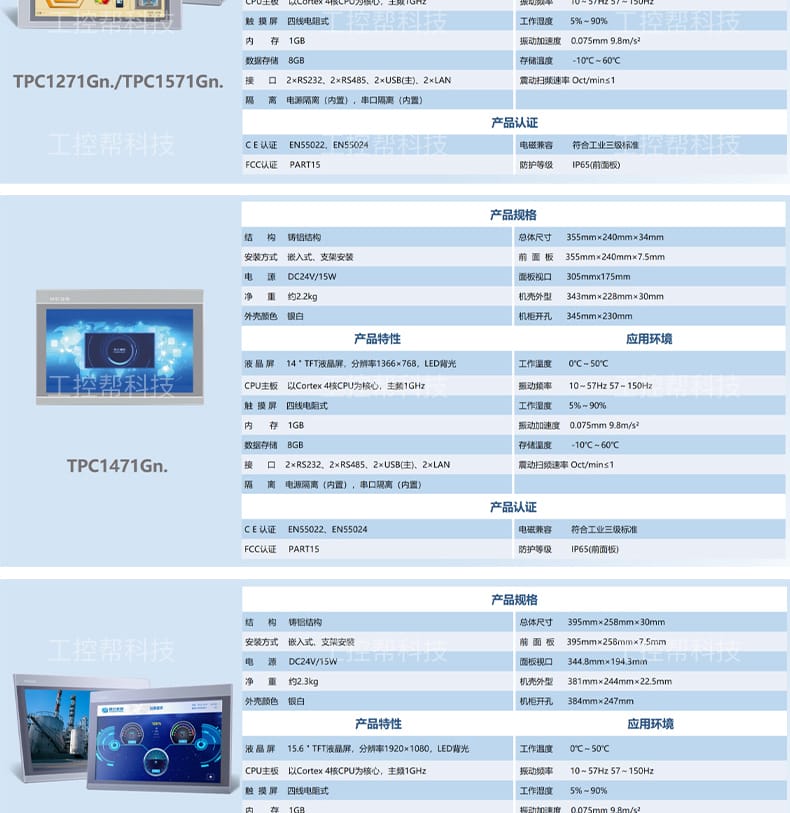

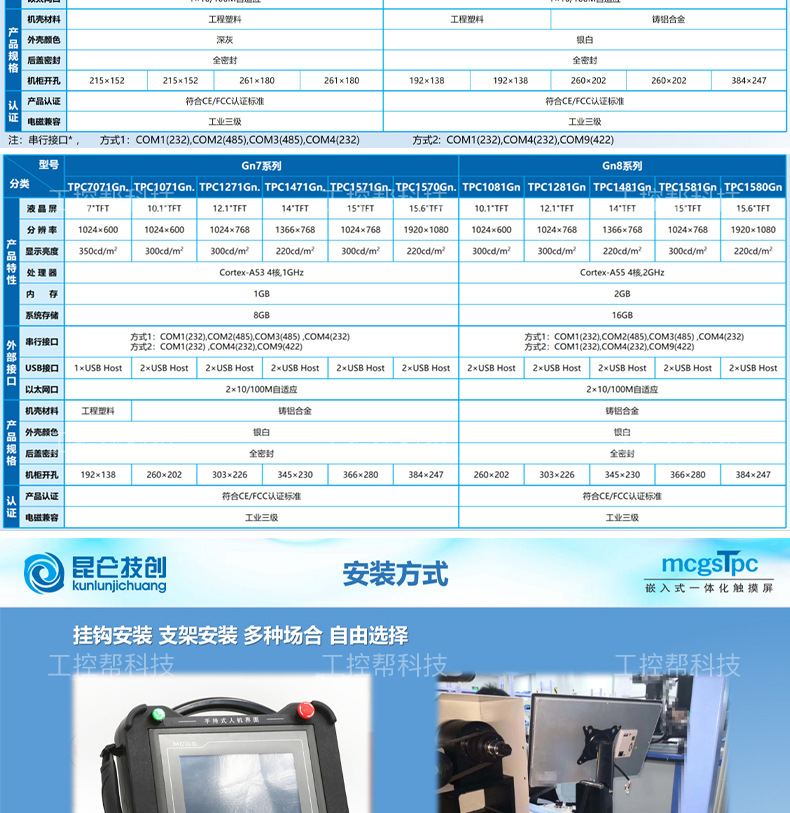

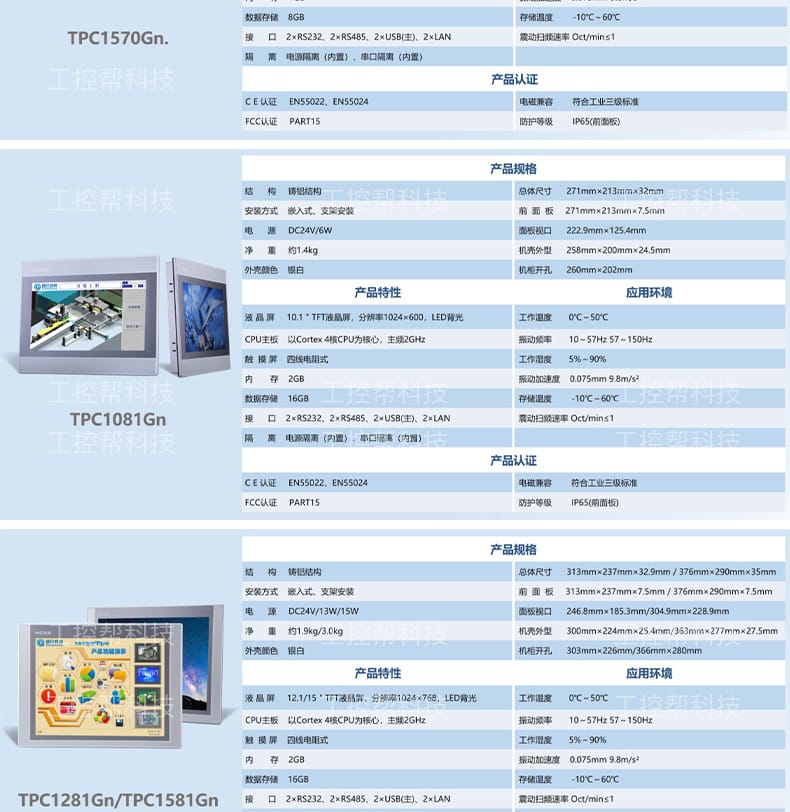

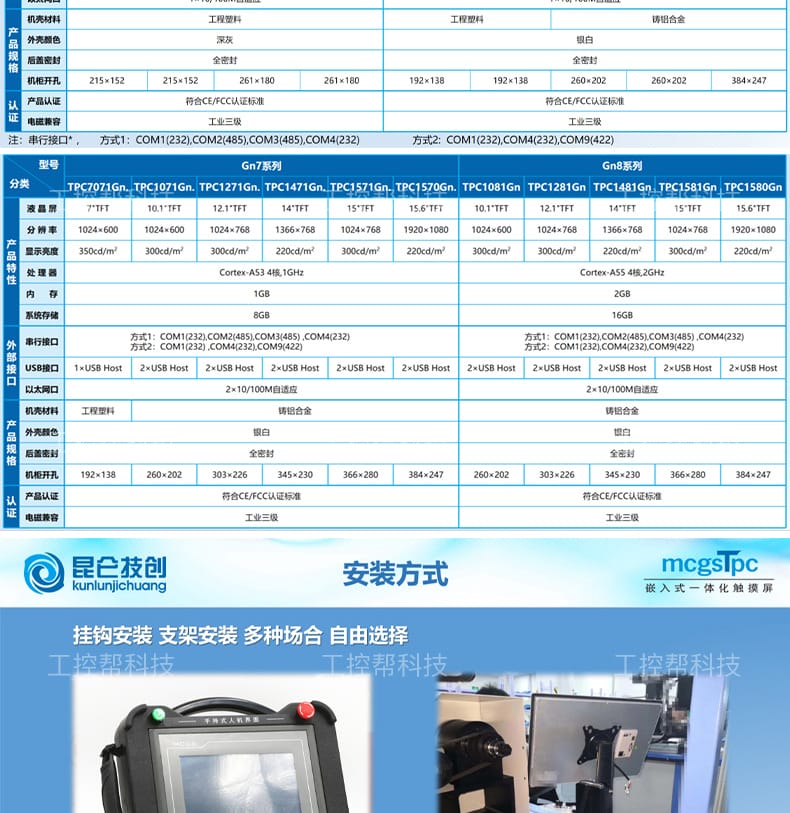

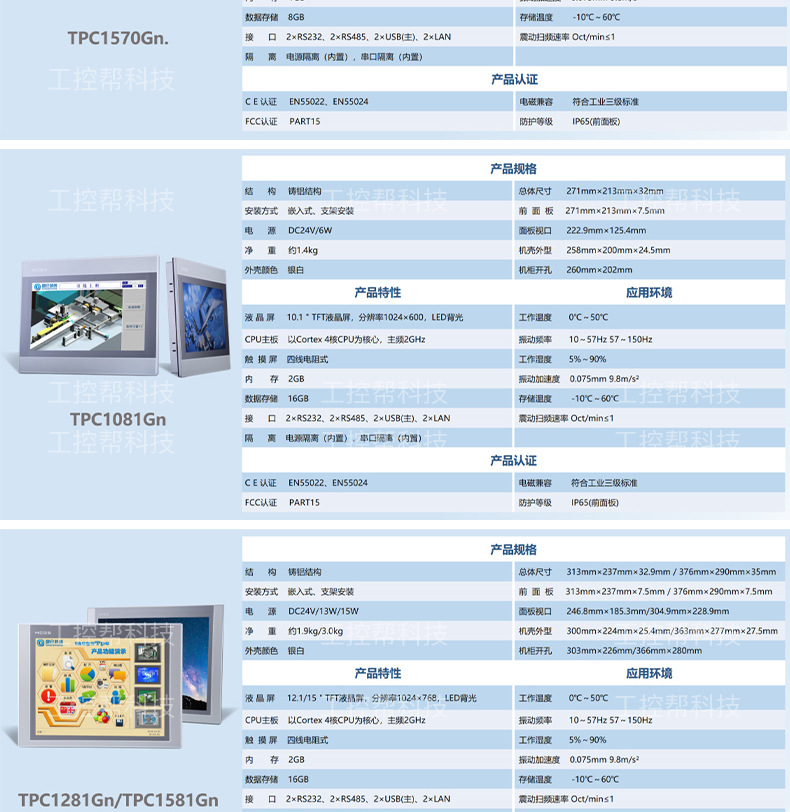

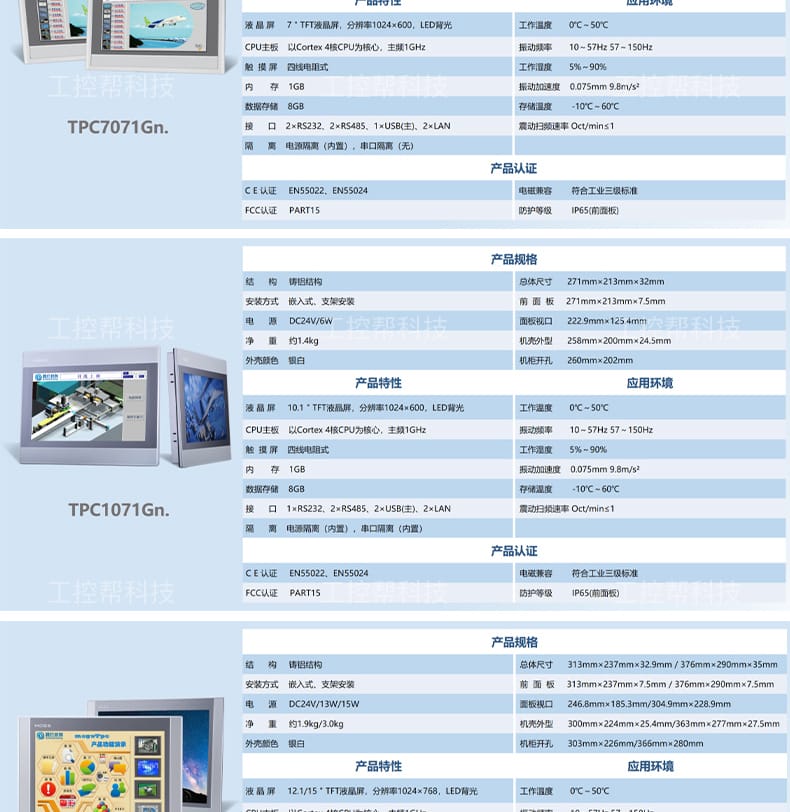

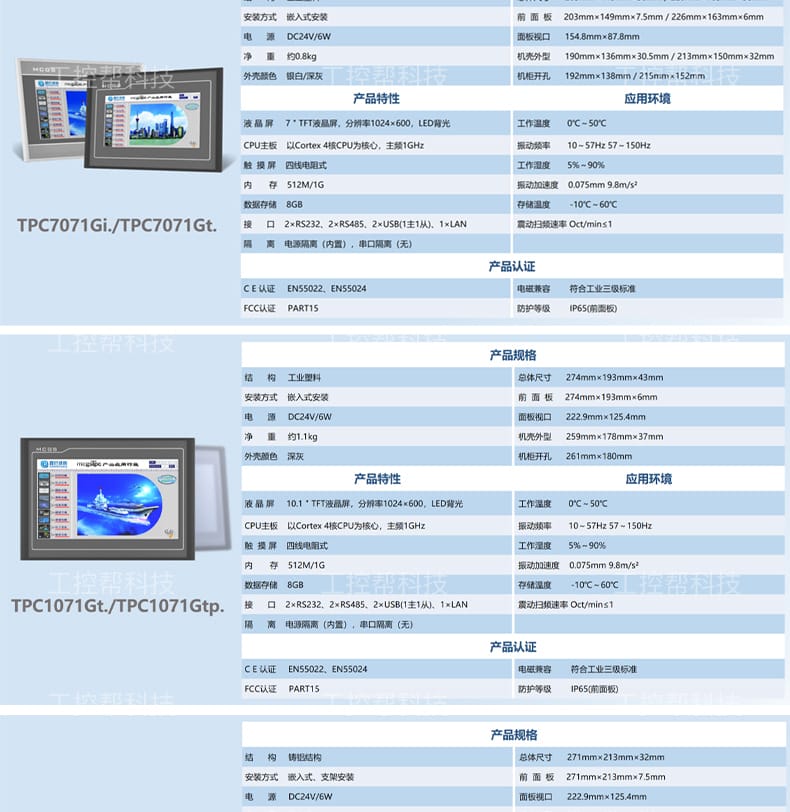

技术参数
- 屏幕尺寸：7英寸 / 10.1英寸 / 12.1英寸 / 14英寸 / 15.6英寸
- 显示分辨率：800×480 / 1024×600 / 1920×1080 (Full HD)
- 处理器：Cortex 四核 ARM CPU，主频 1GHz（部分型号支持更高主频）
- 内存/存储：512MB / 1GB DDR RAM；8GB eMMC Flash
- 触摸方式：四线电阻式触摸屏

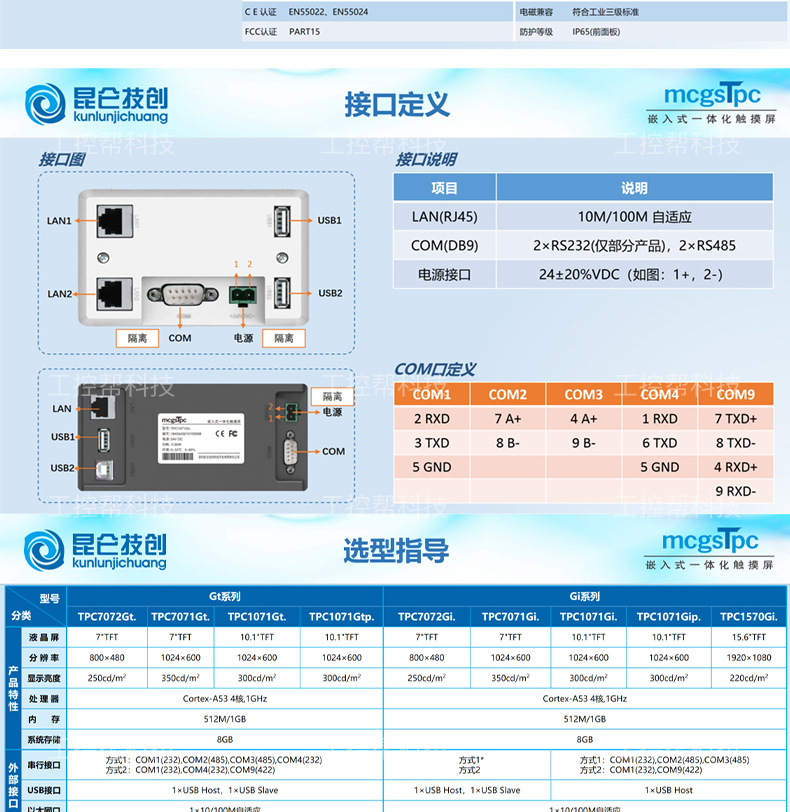

- 通讯接口：1~2×RS232，2×RS485，1~2×USB (主/从)，1×LAN 以太网口
- 供电规格：DC 24V（功耗范围 5W~15W，依屏幕尺寸而定）
- 防护等级：IP65（前面板）
- 工作环境：温度 0℃~50℃；湿度 5%~90% RH（无凝露）
- 存储环境：温度 -10℃~60℃
- 抗振性能：10~57Hz (振幅0.075mm)；57~150Hz (加速度9.8m/s²)
- 产品认证：CE (EN55022/EN55024)、FCC (PART15)，电磁兼容符合工业三级标准
- 隔离设计：电源隔离（内置）；串口隔离（视具体型号配置，部分型号内置）

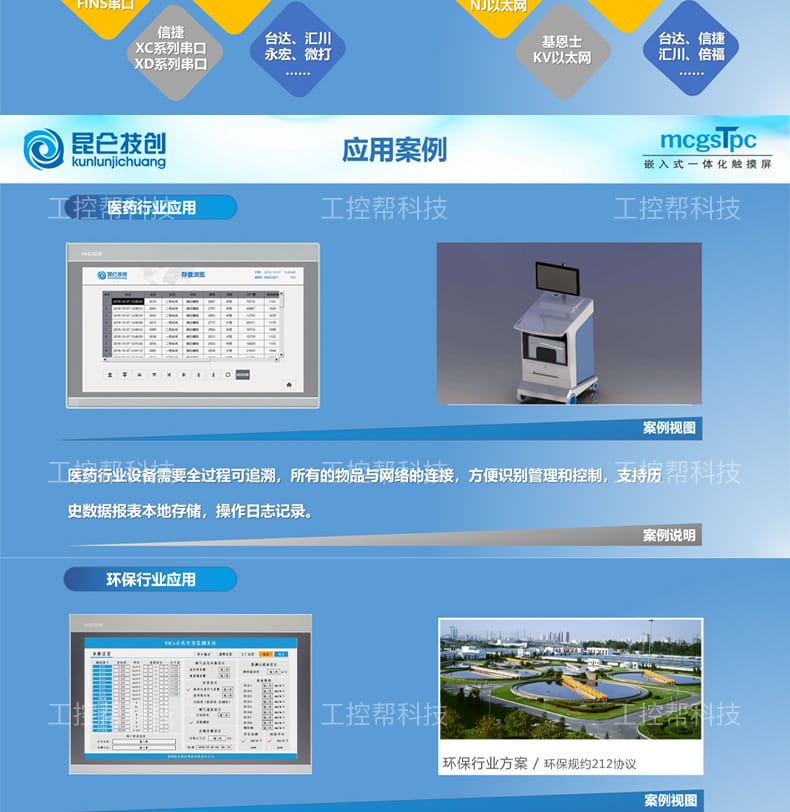

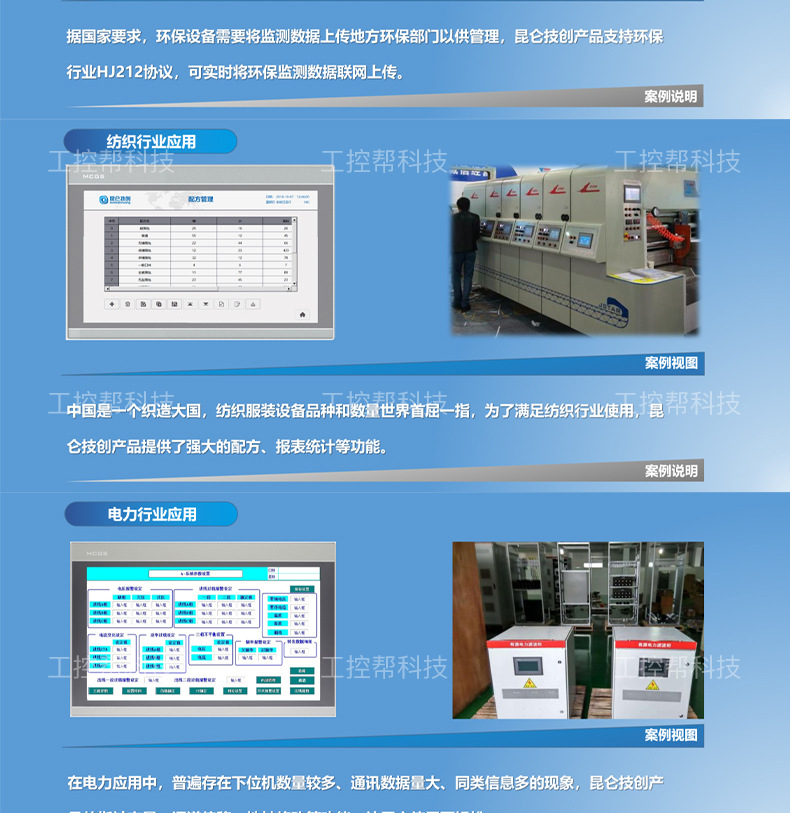

应用行业
- 工业自动化控制：PLC配套HMI监控、产线设备人机交互界面、数控机床与机器人控制面板。
- 物联网（IoT）与数据采集：远程设备监控、边缘计算网关、智能传感器数据可视化与协议转换。
- 能源与环保工程：电力配电监控、水处理/污水处理系统、暖通空调（HVAC）集中控制与楼宇自动化。
- 智能制造与仪器仪表：智能仓储物流、包装机械、医疗设备显示终端、嵌入式智能仪表与测试设备。
安装条件

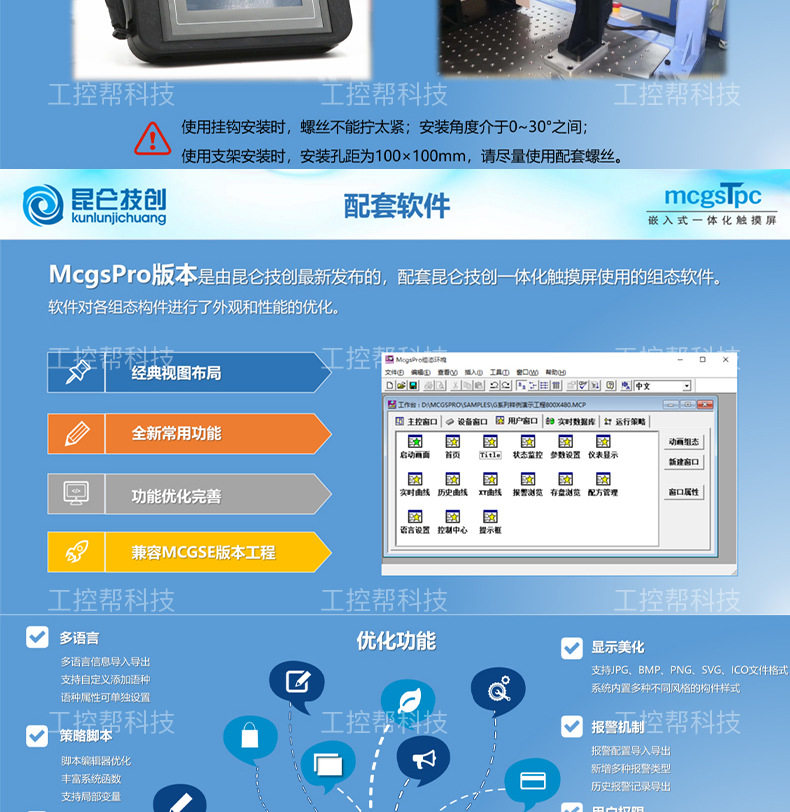

- 安装方式：支持标准嵌入式面板安装，部分大尺寸型号兼容支架安装。

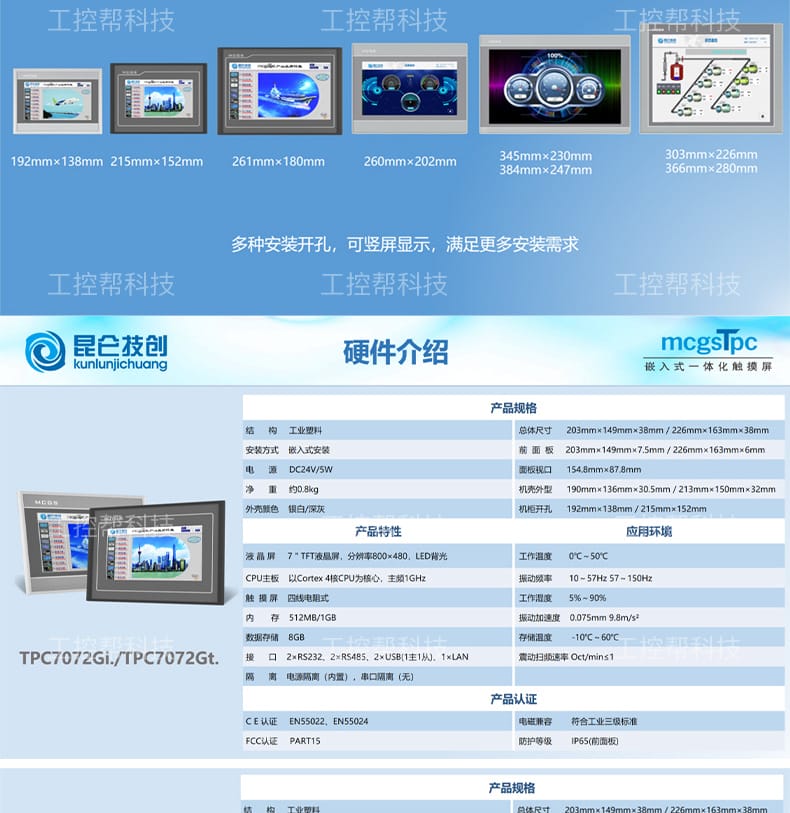

- 机柜开孔：提供多种标准化开孔尺寸（如192×138mm、215×152mm、261×180mm、384×247mm等），安装前需严格核对对应型号的精确开孔图纸。
- 显示方向：支持横屏与竖屏自由切换，系统内可配置屏幕旋转角度，满足多样化机柜布局与操作视角需求。
- 环境要求：需安装于通风良好、无强腐蚀性气体、无剧烈机械冲击的控制柜或操作台内；背部需预留≥50mm散热与接线空间。
- 电气接线：必须使用稳压DC24V工业电源；通讯线缆建议采用屏蔽双绞线，屏蔽层单端可靠接地，以防电磁干扰。
注意事项
- 电源与隔离匹配：务必确认具体型号的串口隔离配置。在变频器、大功率电机等强干扰现场，建议额外加装信号隔离器或采用光纤通讯，避免数据丢包或主板损坏。
- 环境防护：IP65防护仅针对前面板。背部接口、接线端子及安装缝隙需做好防水防尘密封处理，严禁冷却液、切削液直接喷溅至设备背部。
- 屏幕维护：电阻屏长期使用或环境温湿度变化较大时，建议定期进行触摸校准；清洁时请使用柔软微湿棉布，严禁使用酒精、丙酮等有机溶剂或硬物刮擦表面。
- 散热管理：虽ARM架构功耗低，但嵌入式安装若处于密闭高温环境，需加装散热风扇或导风槽，确保设备内部核心温度不超过50℃，以延长使用寿命。

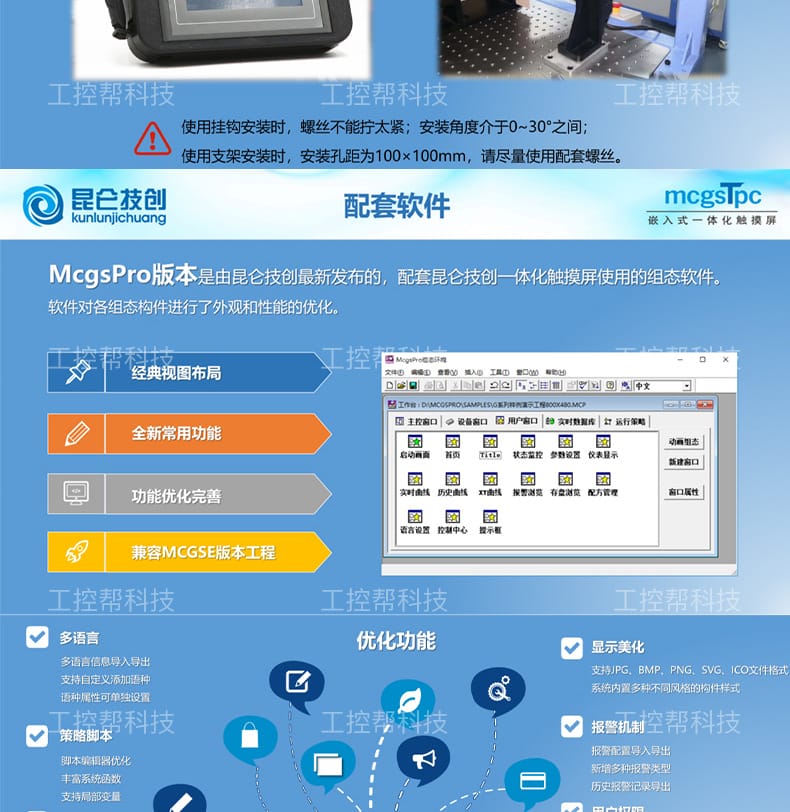

- 软件兼容：组态工程必须使用对应版本的McgsPro软件进行编译与下载；进行QT/C++二次开发时，请严格遵循官方SDK文档、交叉编译工具链及驱动规范。
- 防静电与接地：安装及接线前请释放人体静电；设备金属外壳、电源PE端及通讯屏蔽层必须可靠接入大地，以保障系统稳定运行与操作人员安全。
