昆仑通态MCGS物联网盒子（MBox-FHD7 & MBox-4GT/4GR）产品技术手册
? 核心特点
- 双模协同架构：4G物联网关与HDMI智能终端可独立或组合部署，实现“屏机分离”与“移动物联”双重优势。
- 工业级高可靠性：采用工程塑料+铝合金盖板，电磁兼容达工业三级标准，支持宽温宽湿环境稳定运行。
- 灵活组网与数据透传：支持4G全网通接入，内置多路自适应网口与串口，轻松实现PLC/HMI/仪表局域网互访与远程透传。
- 大屏高清可视化：HDMI终端支持最高1080P分辨率输出，完美适配任意HDMI显示设备，打造工业级实时数据看板。
- 长效服务保障：提供“一年质保，五年保修”官方服务承诺，显著降低设备全生命周期运维成本。
? 技术参数

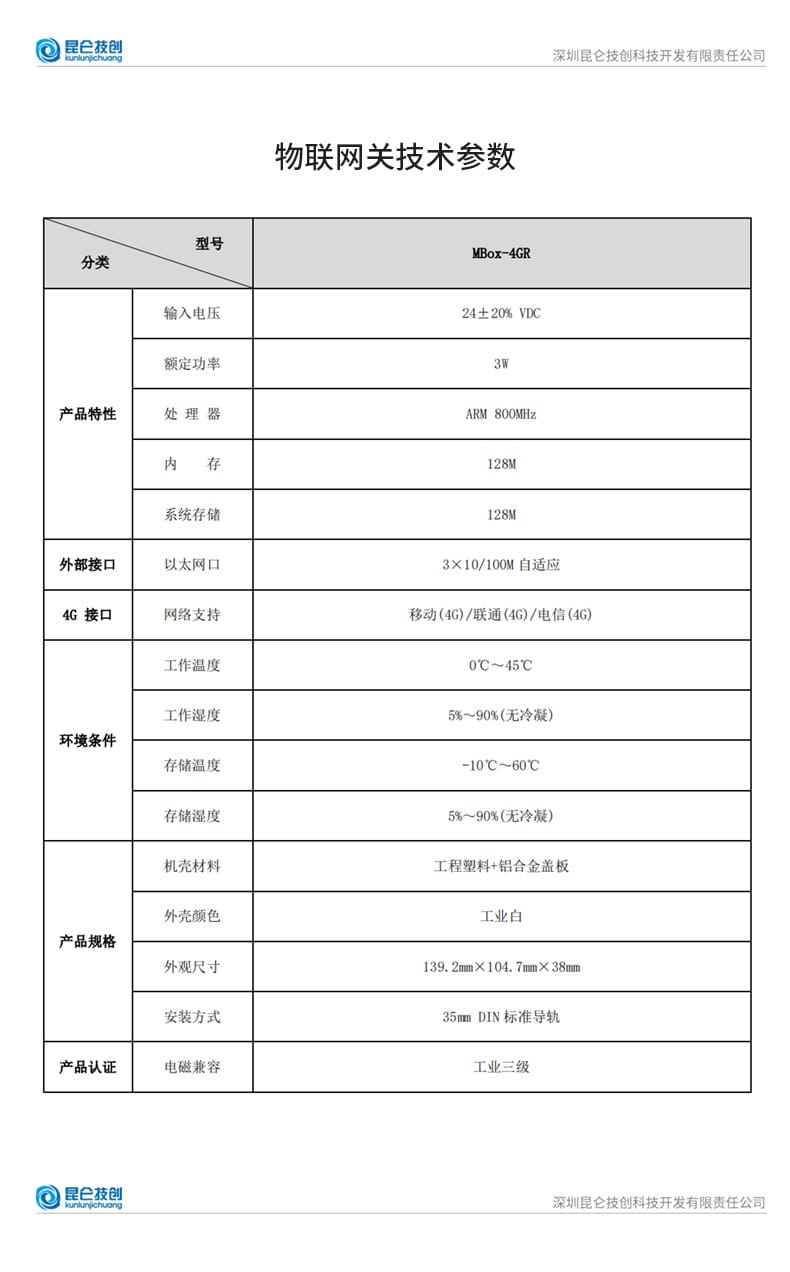

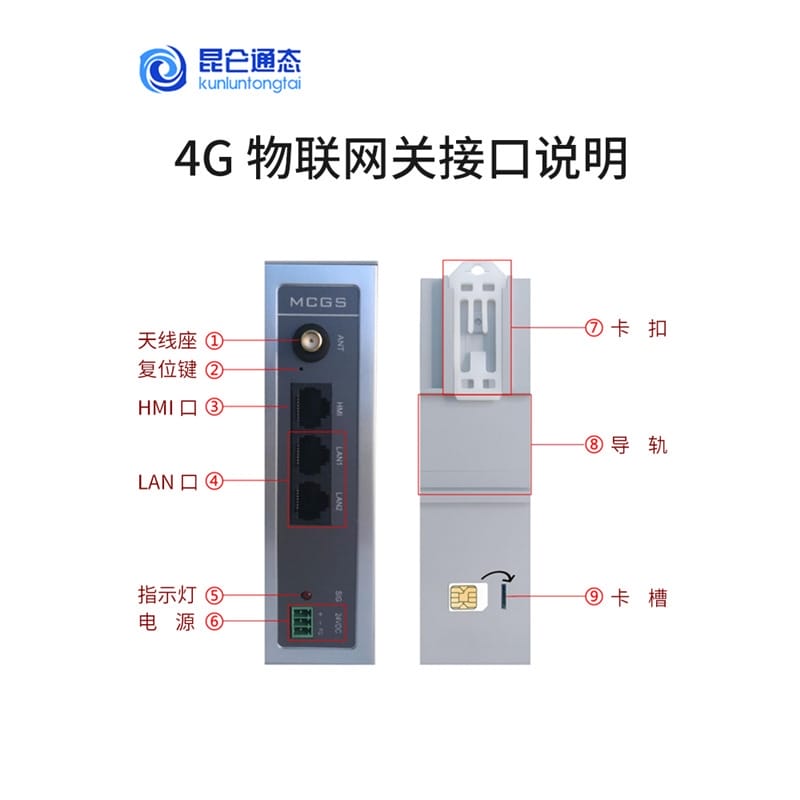

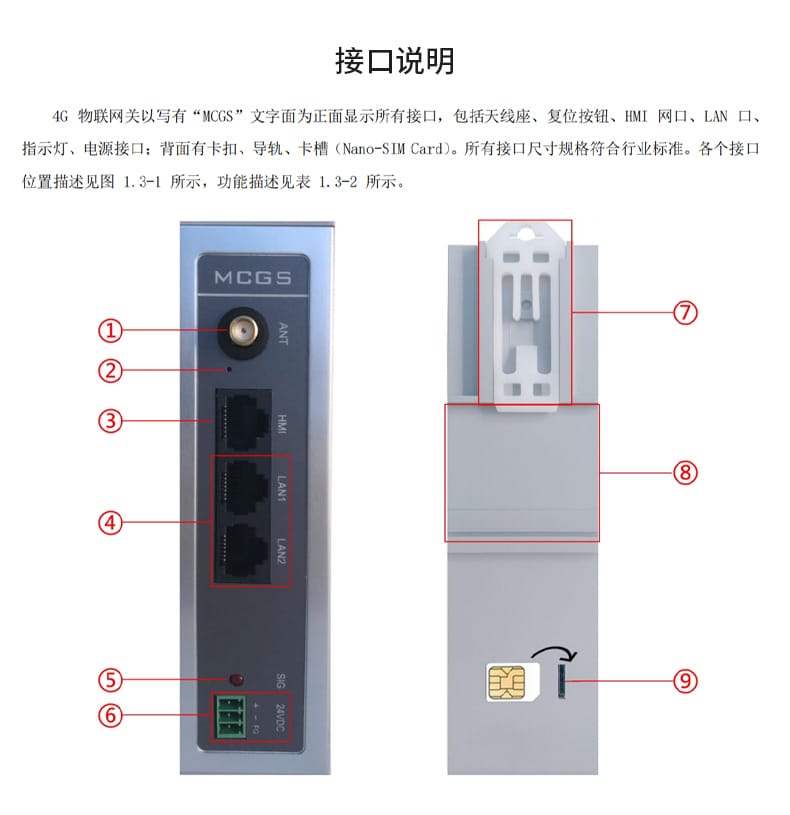

MBox-4GT/4GR（4G物联网关）
| 参数类别 | 规格指标 |
|---|---|
| 核心配置 | ARM 800MHz处理器 / 128MB内存 / 128MB系统存储 |
| 电源功耗 | DC 24V±20% / 额定3W |
| 网络接口 | 3×10/100M自适应以太网口（HMI口/LAN1/LAN2） |
| 无线通信 | 支持移动/联通/电信4G全网通 |

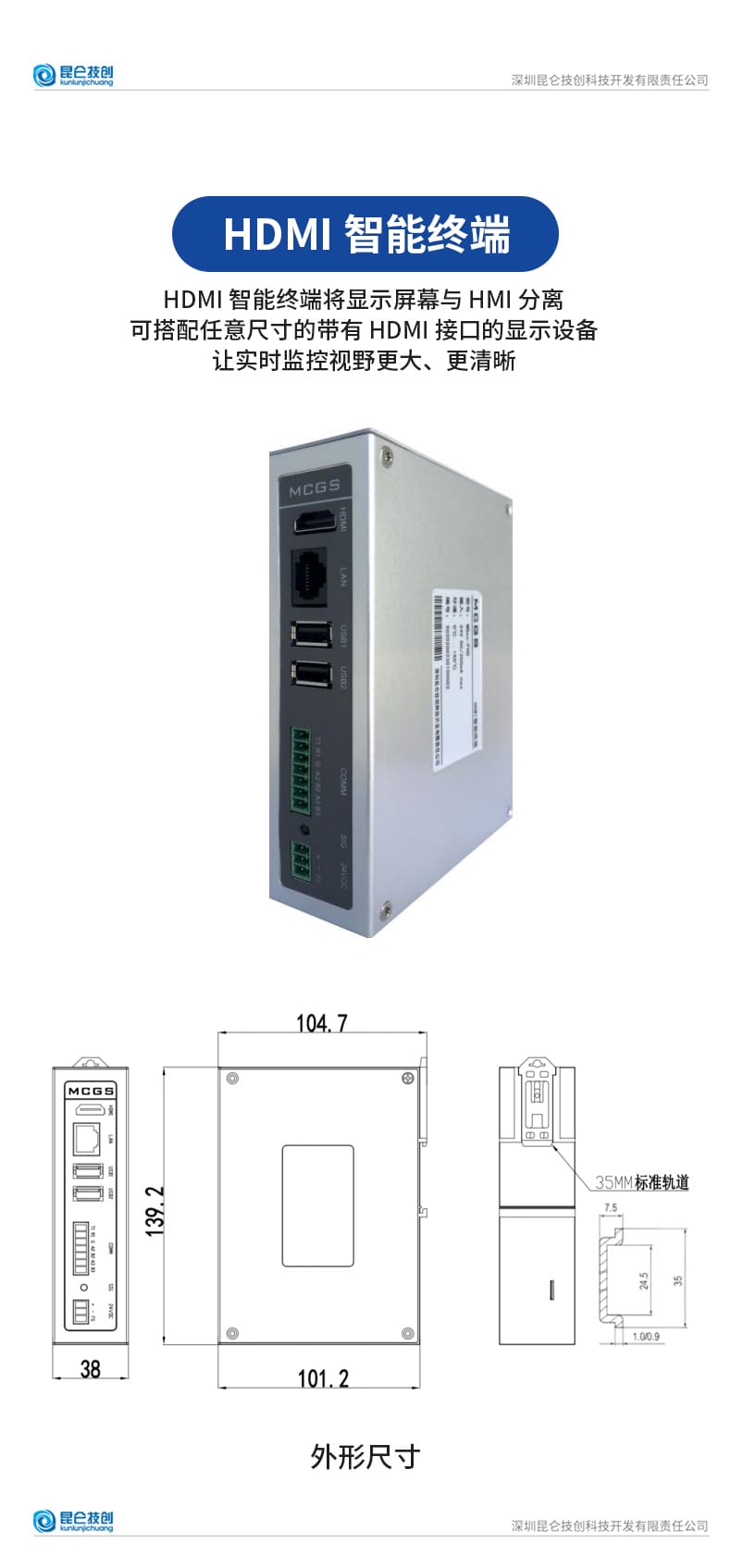

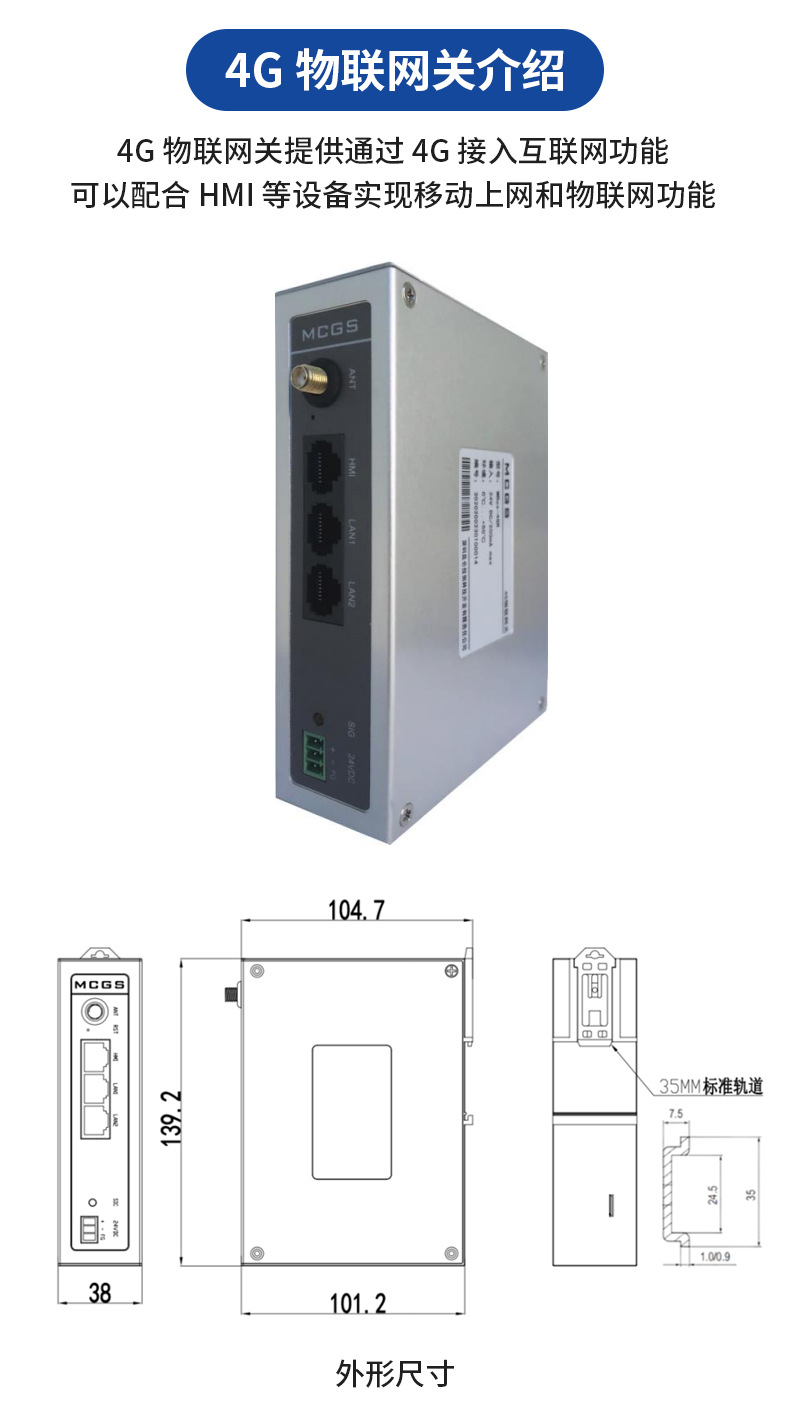

| 尺寸材质 | 139.2×104.7×38mm / 工程塑料+铝合金盖板（工业白） |
| 环境适应 | 工作：0℃~45℃，5%~90%RH(无冷凝)；存储：-10℃~60℃ |

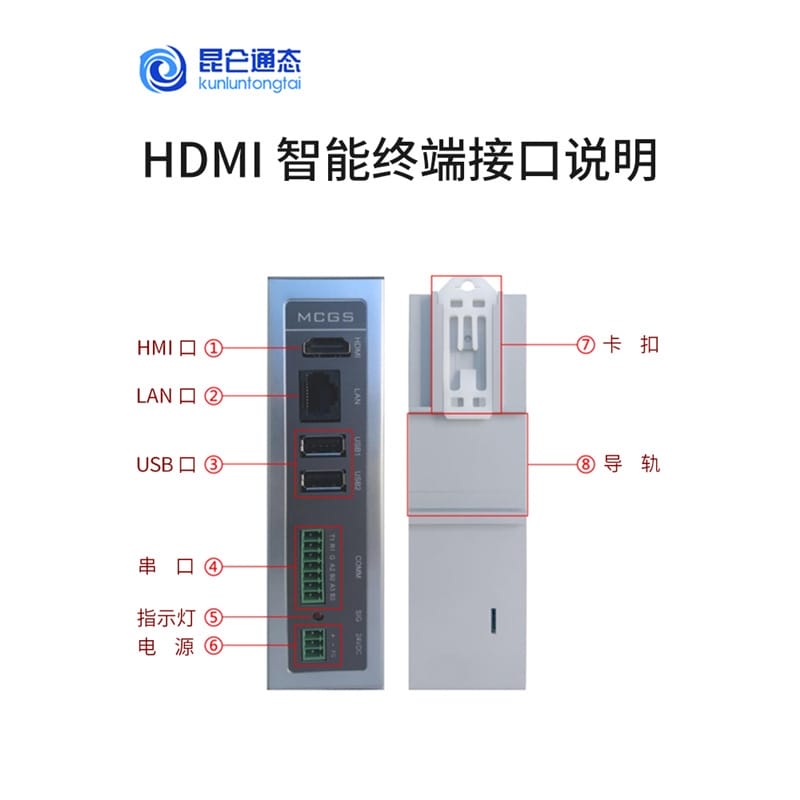

MBox-FHD7（HDMI智能终端）
| 参数类别 | 规格指标 |
|---|---|

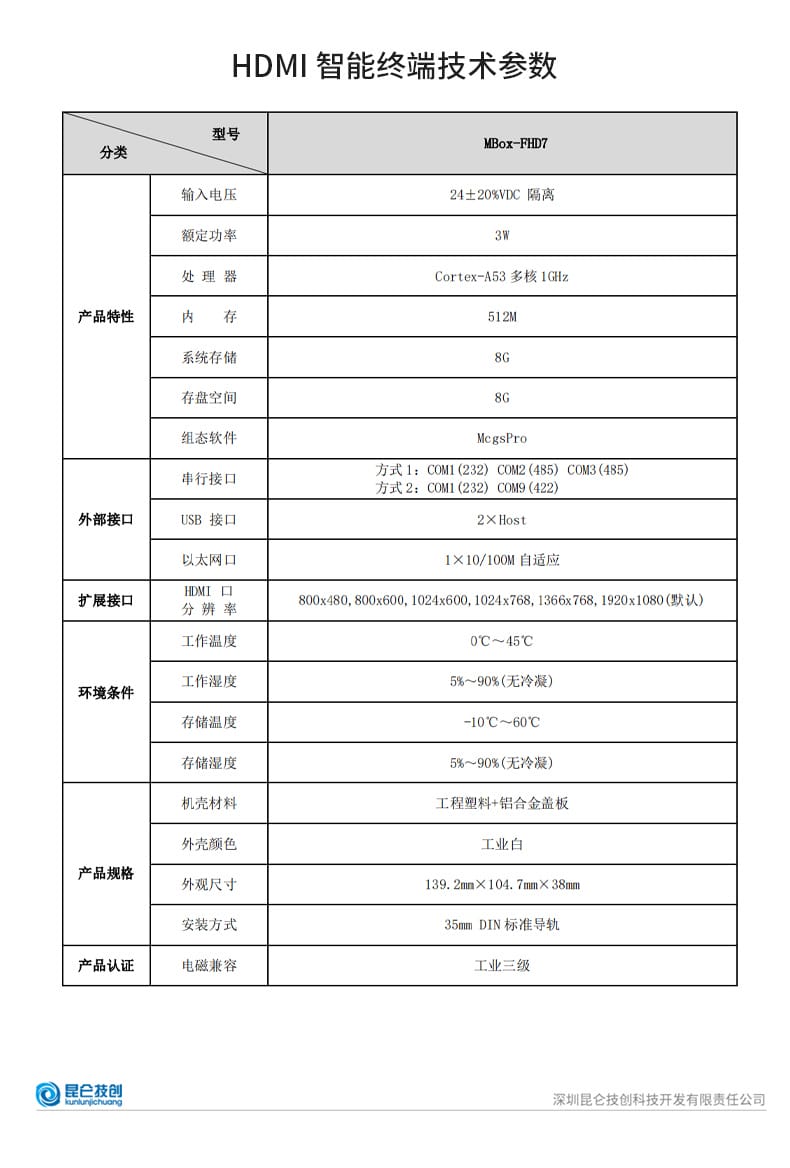

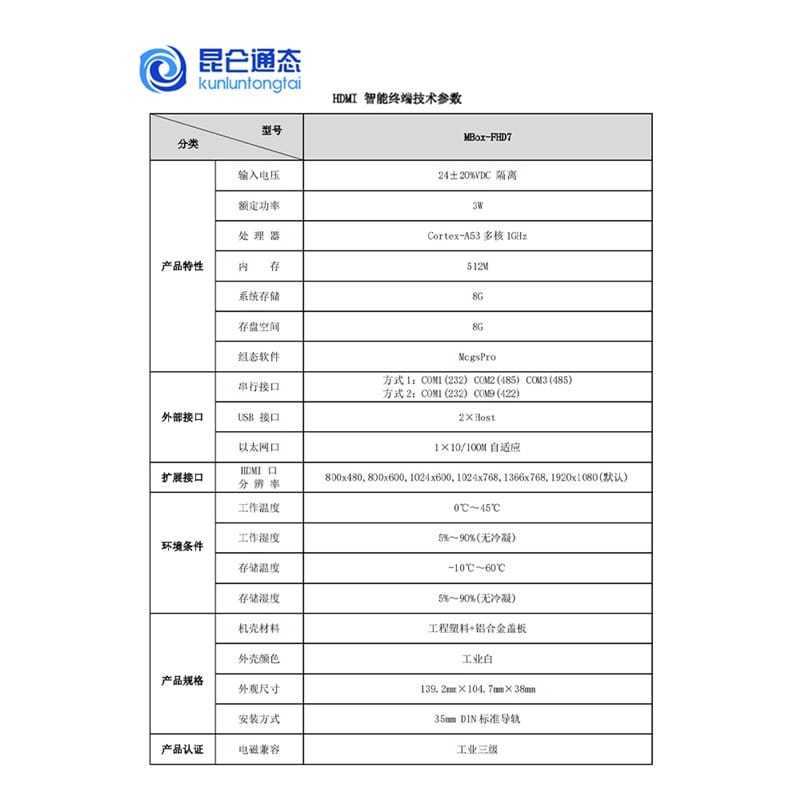

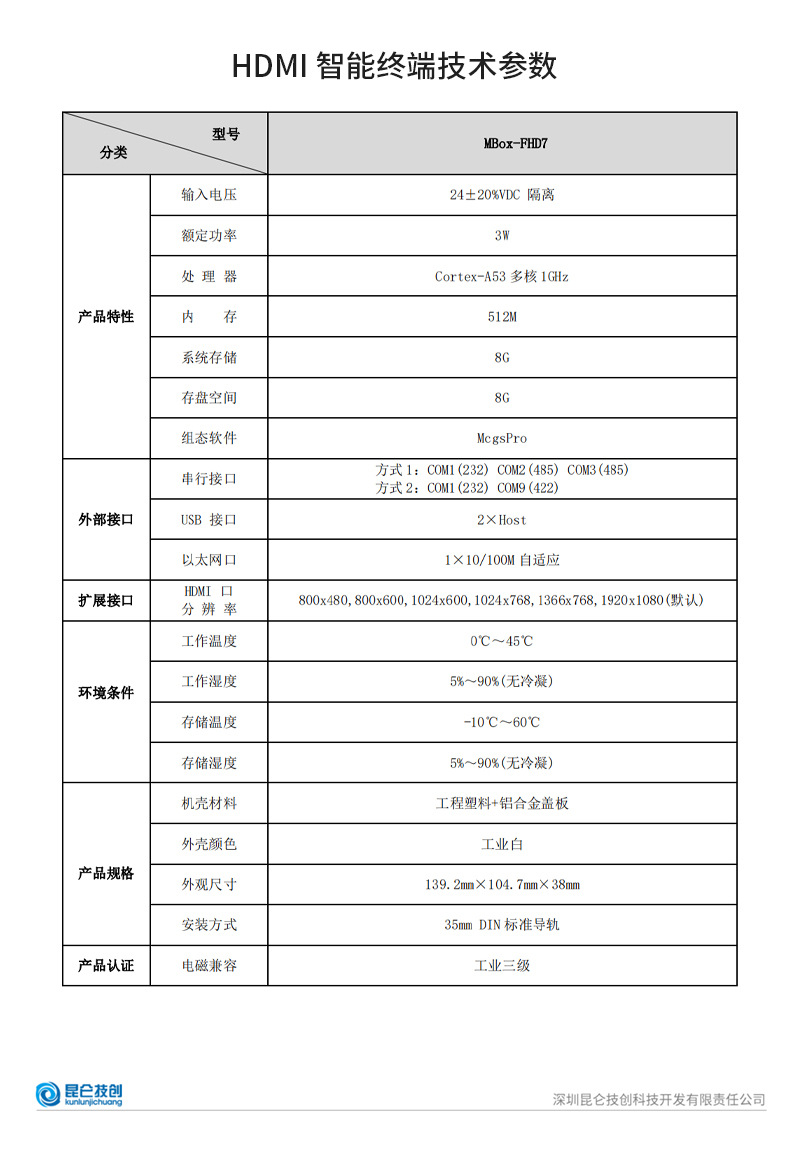

| 核心配置 | Cortex-A53多核1GHz / 512MB内存 / 8G系统+8G存盘 |
| 电源功耗 | DC 24V±20%隔离 / 额定3W |

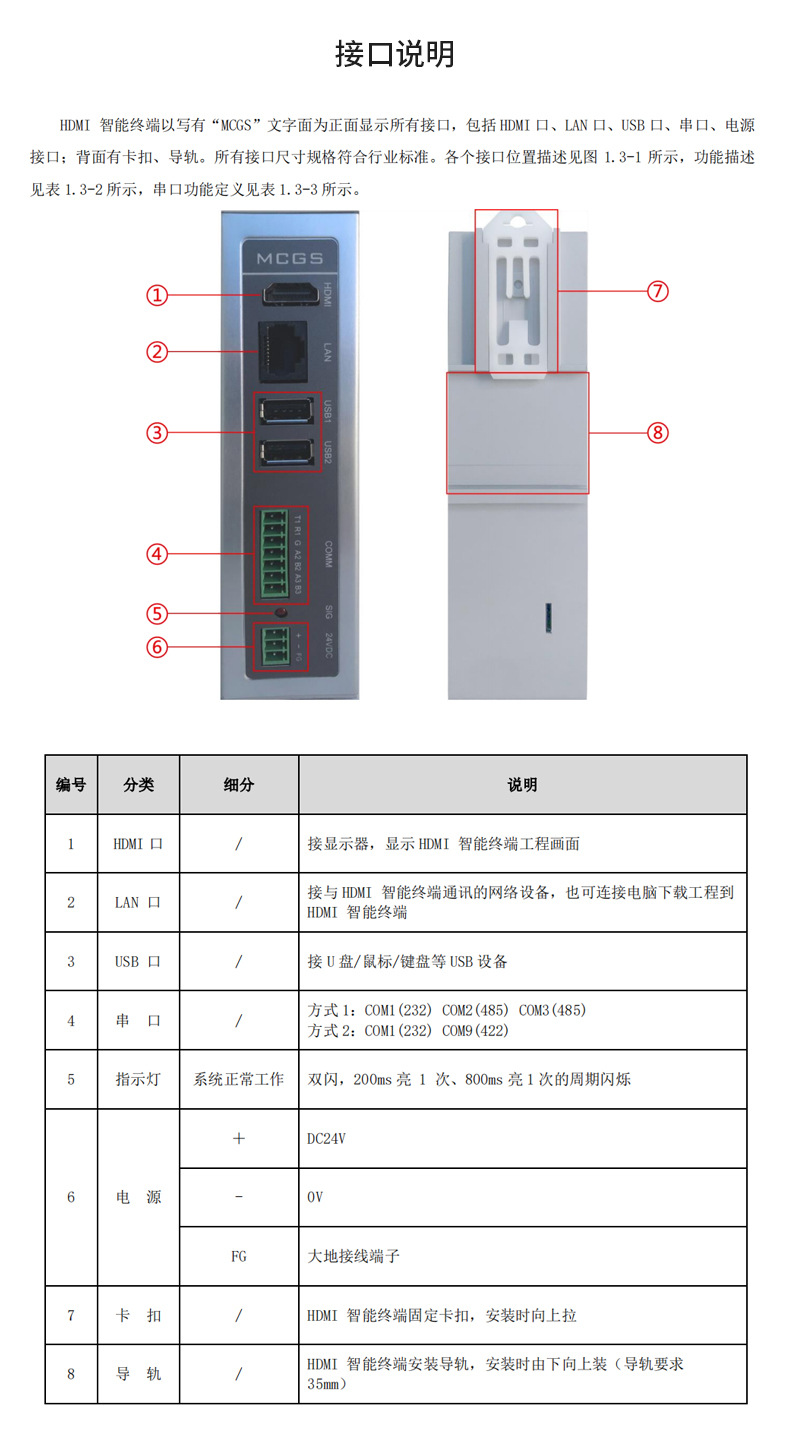

| 通信接口 | 1×10/100M以太网 / 2×USB Host / 多路串口(COM1/2/3/9) |
| 显示输出 | HDMI接口，支持800×480至1920×1080(默认) |
| 组态软件 | 原生兼容McgsPro全中文工控组态软件 |
| 尺寸材质/环境 | 同4G物联网关规格，工业三级电磁兼容认证 |
? 应用行业

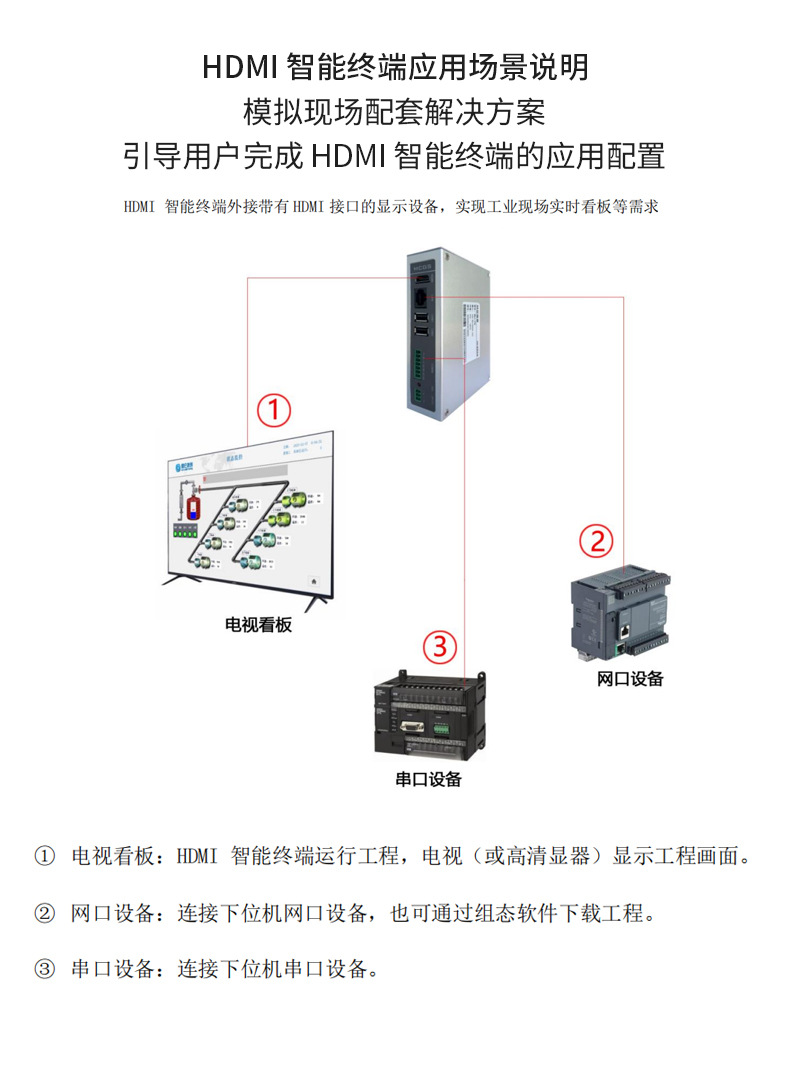

- 工业自动化控制：PLC与HMI远程组网、设备状态实时监控与数据透传。
- 智能制造与数字工厂：车间生产数据大屏展示、工艺参数可视化与实时看板管理。
- 物联网远程运维：分散式/移动式设备4G无线接入、云端数据交互与远程诊断。
- 能源环保与水务：野外或无固定宽带场景下的仪表数据采集、远程传输与集中监控。
- 楼宇自控与基础设施：分布式节点联网、环境参数监测与报警联动管理。
? 安装条件
- 导轨固定：严格采用35mm DIN标准导轨安装，设备由下向上推入导轨，顶部固定卡扣向上拉紧锁死。
- 供电接线：需接入DC 24V±20%直流电源，严格对应正极(+)、负极(-)接线，FG端子必须可靠连接大地。
- 空间与环境：安装于标准工业控制柜内，四周预留≥50mm散热风道；环境需满足0℃~45℃、湿度5%~90%无冷凝要求。
- SIM卡与天线：背部Nano-SIM卡槽需插入已开通数据业务的运营商SIM卡；4G天线接口为“内螺内针”规格，务必匹配专用工业天线。
- 显示匹配：HDMI终端需外接支持HDMI输入的显示器/电视，系统上电后自动识别并适配最佳分辨率。
⚠️ 注意事项

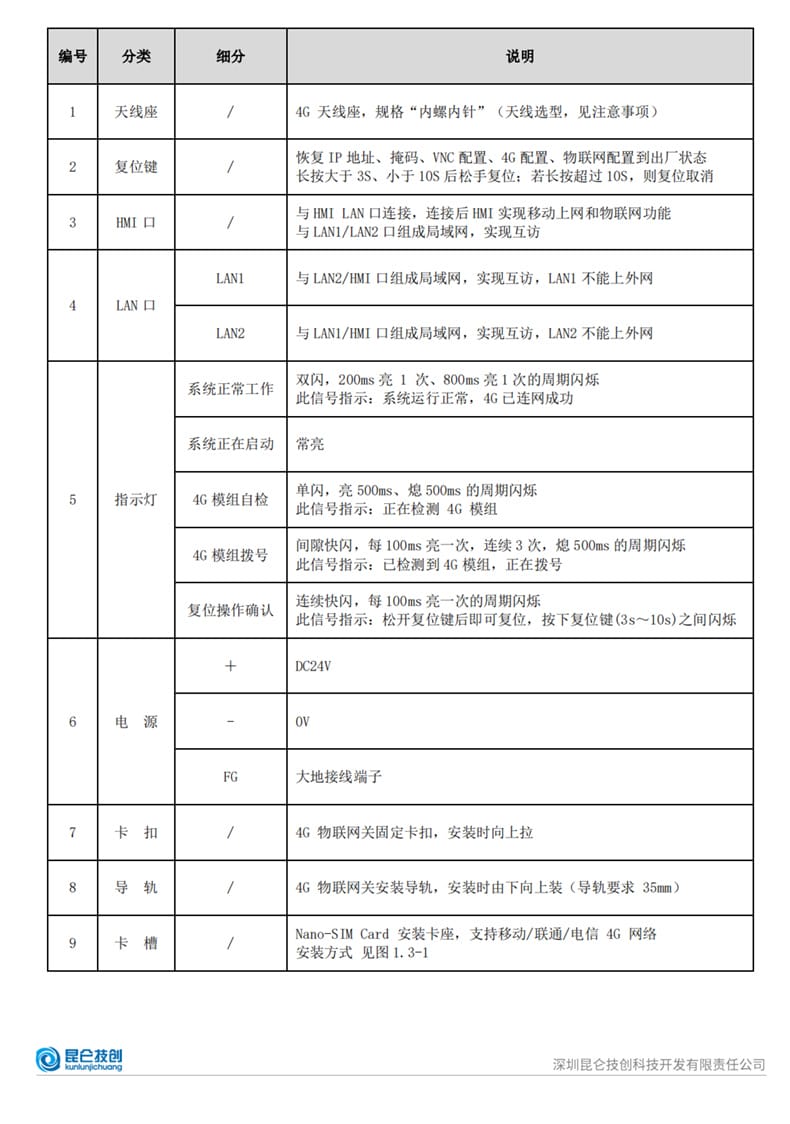

- 复位操作规范：长按复位键3~10秒可恢复IP、掩码、VNC、4G及物联网配置至出厂状态；超过10秒将自动取消复位，操作期间指示灯连续快闪提示。

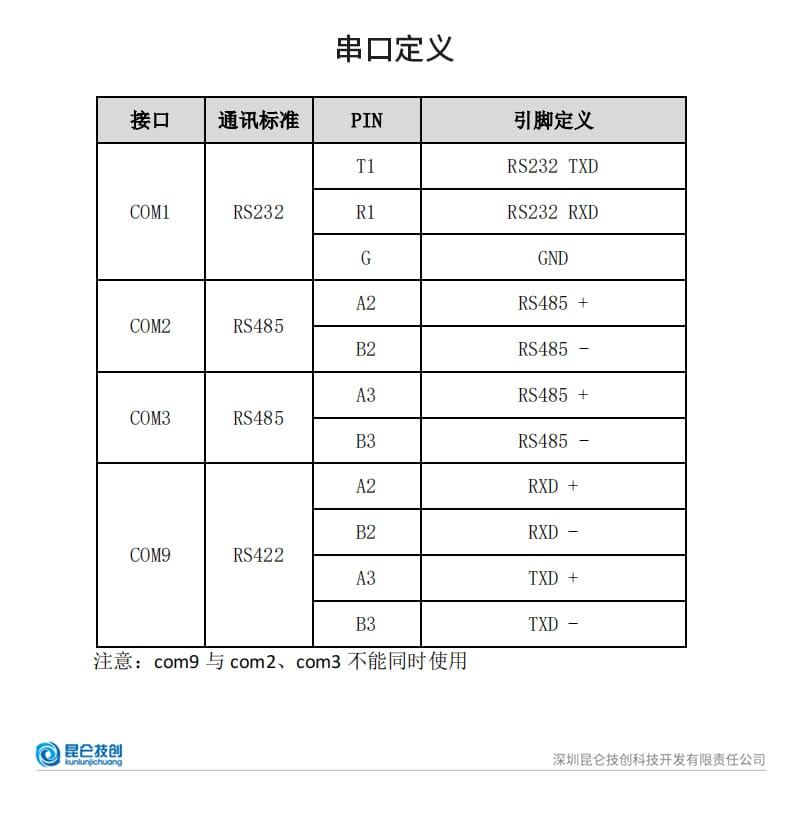

- 串口复用限制：COM9(RS422)与COM2/COM3(RS485)为硬件复用通道，严禁同时启用，需在McgsPro软件中按需配置切换。

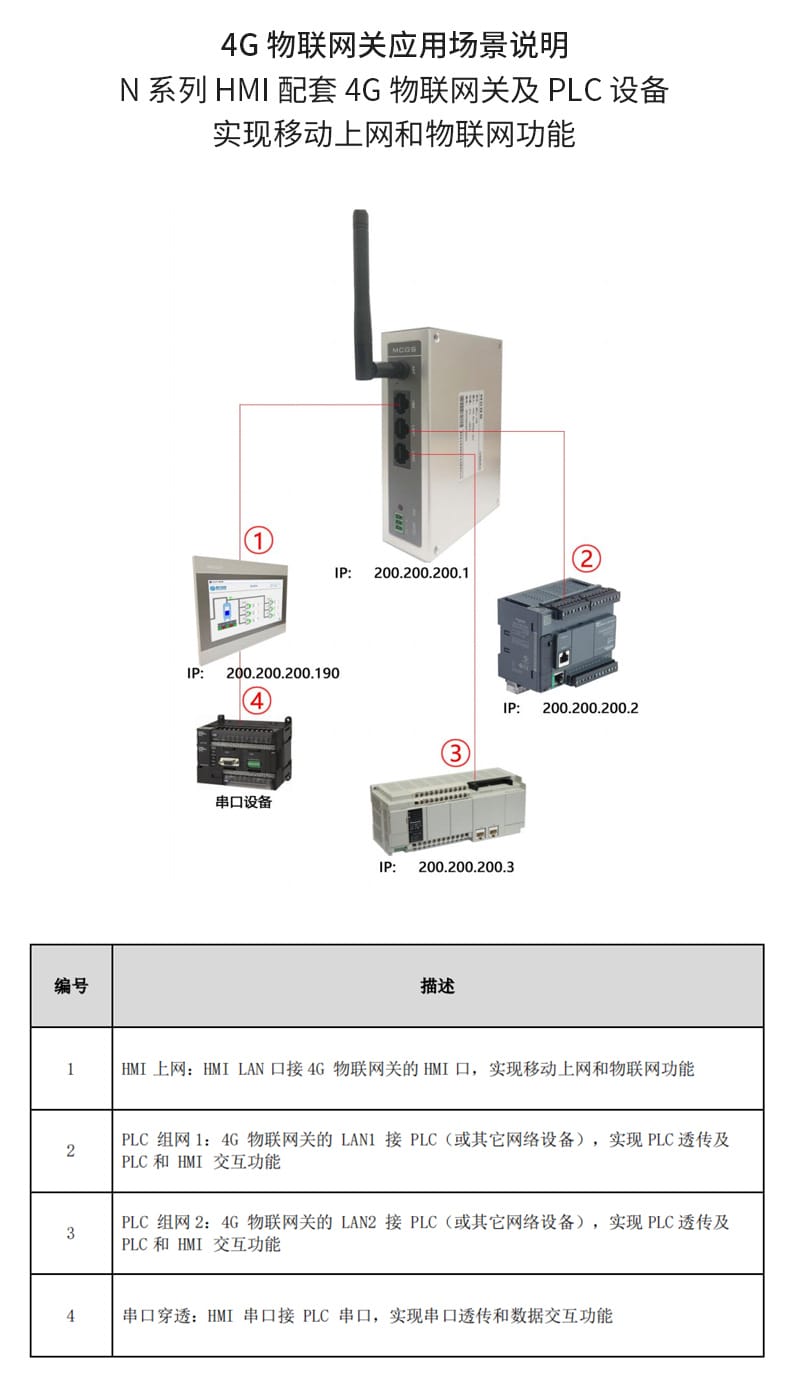

- 网络隔离特性：LAN1与LAN2仅用于组建内部局域网实现设备互访，不可直接访问外网，外网通信必须经由HMI口或4G模块转发。
- 状态灯识别：双闪(200ms亮/800ms灭)为正常运行；常亮为系统启动；单闪为4G模组自检；间隙快闪为拨号中；连续快闪为复位确认。
- 接地与防护：FG接地端子必须规范接线以满足工业三级EMC要求；设备适用于室内工业环境，严禁在结露或强腐蚀性气体中运行。
- 软件与存储：HDMI终端工程下载与运行依赖McgsPro软件，请确保工程版本与固件匹配；U盘升级/数据备份时请使用FAT32格式。
