上海阔思电子这款1–18路多通道彩屏无纸记录仪，我前后装过不少台，从单机台的4路小配置到整线的18路满配都干过。它的底子很简单：把纸带、墨水、走纸机构整套拿掉，换成电子存储加一块彩屏。信号进来，画面直接显示；时间过去，数据自动落盘。老式有纸记录仪的卡纸、断墨、走纸误差、温漂，在这套架构里统统不存在，长期跑下来维护量小得多。整机面向自动化集成商、系统工程公司和终端用户，也接OEM定制。

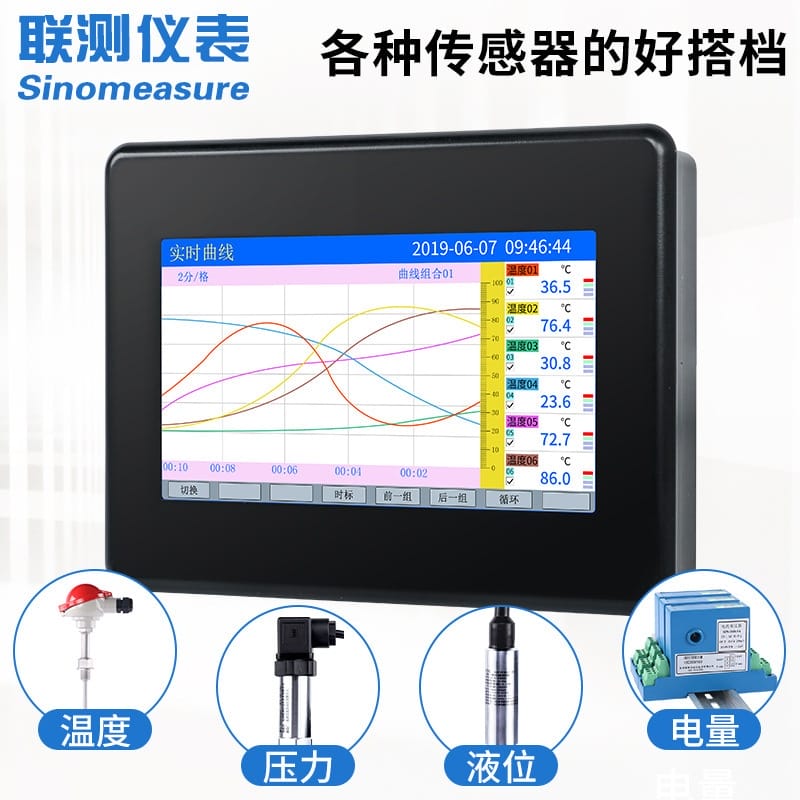

通道是模块化架构，1到18路按需要配。每一路独立设量程、报警阈值、工程单位和滤波参数，互不干扰。输入类型覆盖4–20mA、0–5V、0–10V，还有热电偶和热电阻信号——压力、电量、流量、温湿度这些常见工况量，基本都能直接进。全通道同步采样，最快1秒一次，瞬态变化不会漏掉。
通道数不是越多越好，是按工况算出来的。1–4路适合单台设备或试验台；6–9路够一台反应釜或者一台空压机的预测性维护用；12–18路是给整线、楼宇能耗、洁净车间多点验证这类场景准备的。买多了通道，成本上去，操作界面也跟着乱。
下面这些是选型时最常被问到的。同一系列按通道数分规格，除了路数不同，采样、显示、存储、通信这几块是共性的，不随路数变化。
| 参数名称 | 参数值 |
|---|---|
| 输入通道 | 1–18路可配，每路独立设置 |
| 输入信号 | 4–20mA、0–5V、0–10V，热电偶/热电阻 |
| 采样周期 | 全通道同步，最快1秒/次 |

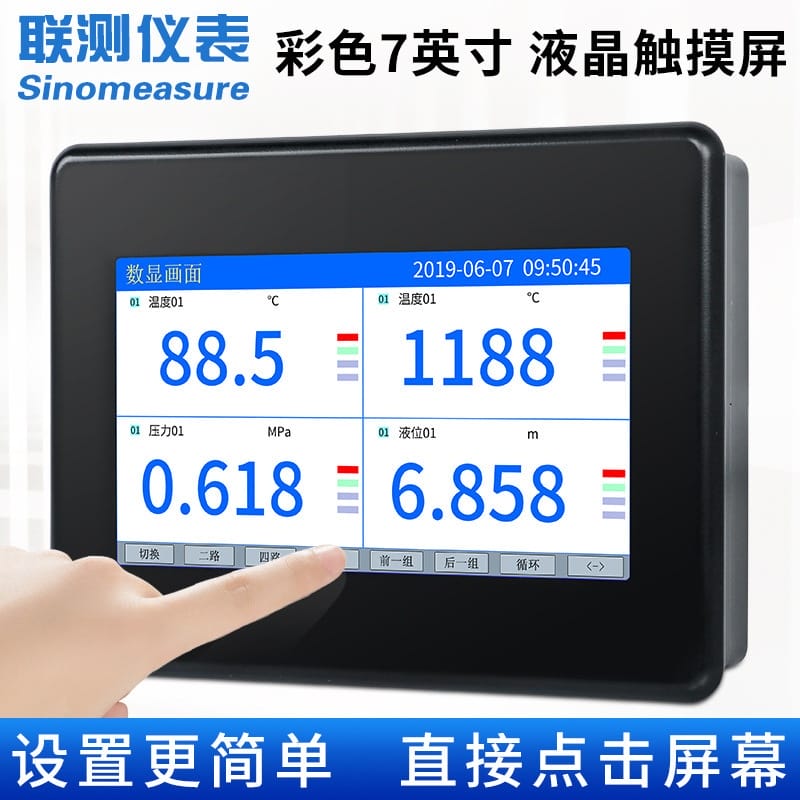

| 显示 | 彩色液晶，典型7英寸，800×480像素 |

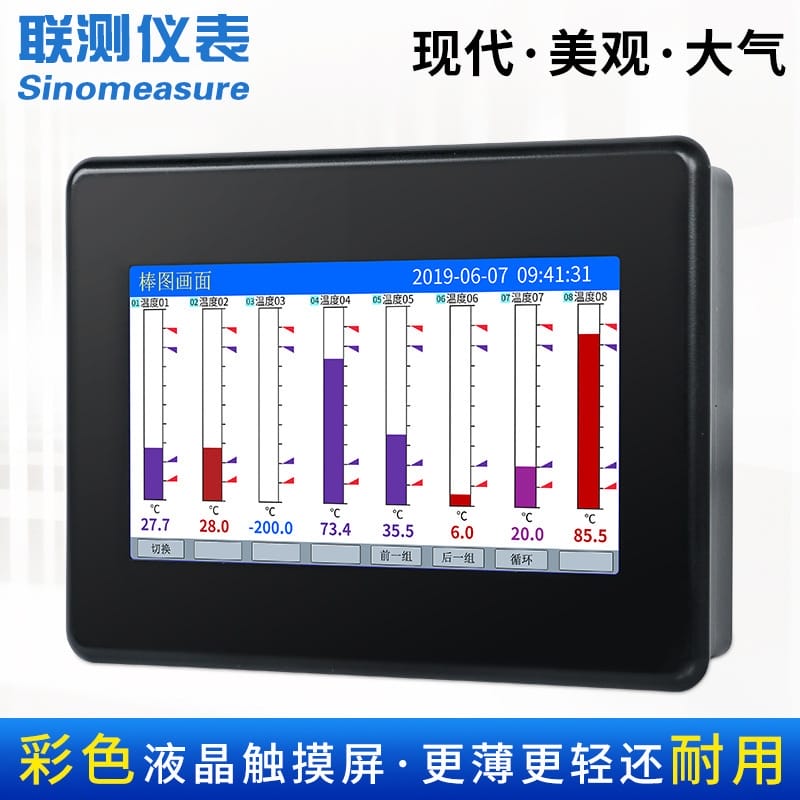

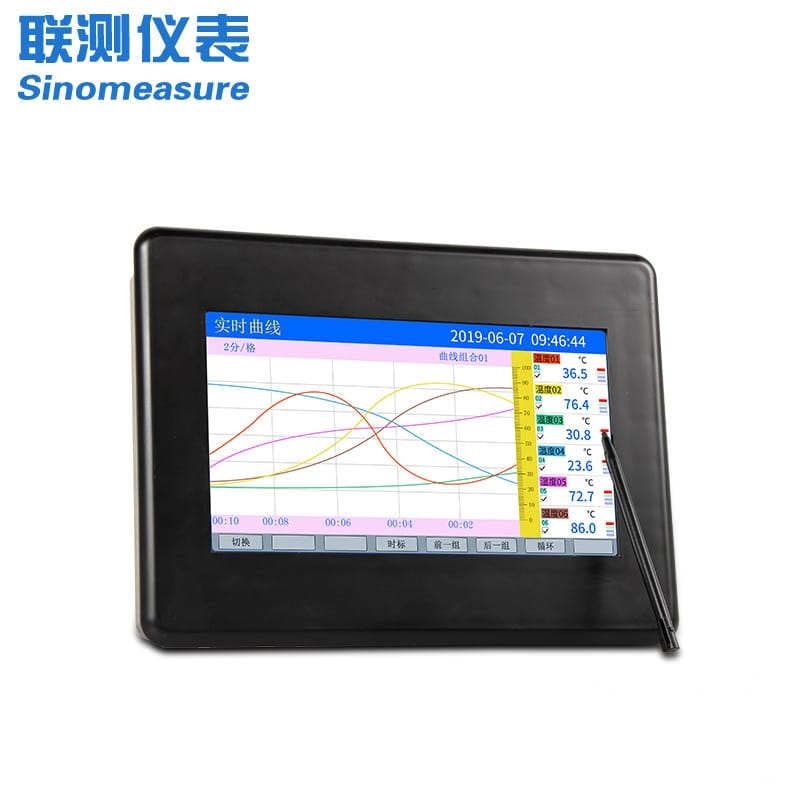

| 显示视图 | 趋势曲线、实时棒图、数字仪表盘、历史列表 |
| 存储容量 | 内置Flash，典型≥128MB |
| 数据格式 | CSV及Excel兼容格式 |
| 导出方式 | USB接口接U盘 |
| 通信接口 | 部分型号预留RS485，Modbus RTU协议 |
| 工作温度 | -10℃～+60℃ |
| 防护等级 | IP20 |
| 电路板工艺 | 三防漆喷涂 |
| 抗扰度 | 通过EMC抗干扰测试 |
按通道数分档，选型时可以这么对：
环境与能耗管理是用得最多的一类。一栋楼里空调机组进出口温湿度、水泵电流、冷却水流量、电表脉冲，18路一次性覆盖关键节点，导出日/月能效分析表，节能诊断有数据可依，不用靠人拿着表挨个抄。
食品和制药行业看重的是可追溯。灭菌柜、烘箱、洁净车间里连续记录多点温度、相对湿度、压差，满足GMP对数据完整性的基础要求，导出文件能直接拿去做审计。
高校和科研实验室的用法不一样。流体力学实验里，文丘里管前后压差、涡轮流量计脉冲、环境温湿度同时采，屏幕上实时比对理论值和实测值，教学可视化程度高不少。设备预测性维护这块也实在：给老旧空压机加装振动传感器（经变送器转4–20mA）、轴承温度、出口压力三路信号，长期记录攒出基线模型，趋势有微小偏移就能提前预警，比等停机再修划算。
还有一类用户是自动化集成商和设备制造商。他们拿这台机器当成熟平台用，开放通信协议、定制开机画面和LOGO、改专用菜单逻辑、接自有数据上传接口，快速嵌进自己的系统或整机里。
你到现场第一件事是找位置。外壳IP20这个等级要理解清楚——它防尘但不防水淋，意味着这台机器不能直接挂在粉尘大的车间墙面，更不能装在可能溅水的管廊里。正常做法是盘装，或者装进电控柜、仪表箱内。柜内温度得照顾到，工作温度是-10℃～+60℃，你把它紧挨着变频器、大功率接触器、加热器装，夏天柜内轻松超过这个范围。
接线端子多，18路机型背后是密密麻麻一排。我见过有人图快，把几路4–20mA的负端随便并在一个端子上，结果通道之间互相串扰，一路报警其他路跟着动，查了两天才查出来。每一路按图接，这一步别省那几个端子。
量程和工程单位这一关最容易翻车。默认值进去是出厂状态，你要是没改成实际量程，屏幕上显示的数字就是错的，而且错得不明显——它照样画曲线、照样存数据。等三天后导出文件一看，单位全不对，前面采的数据全废。
还有一点，通道数和采样率是绑在存储上的。18路全开、1秒一次，数据涨得很快。你既想要18路又想要长时间留存，要么放宽记录间隔，要么定期导出清盘，两头都占是不现实的。
现象：其他通道安静，就这一路数字上下蹦，或者慢慢往一个方向爬。先查接线端子和屏蔽层，再看传感器本身有没有问题。多半是信号线和动力线捆在一起走了，或者屏蔽层两端都接了地形成环流。怎么处理：把这路线单独抽出来走屏蔽线槽，屏蔽层只在现场侧接地；换一路已知正常的信号接进来对比，如果还是跳，那就是记录仪输入端的问题，直接找厂家。
现象：上电没反应，或者跑一会儿自动重启，重启后时间归零。先查供电和柜内温度。多半是柜内温度超了，或者供电线路和变频器、接触器共用一路，被启动瞬间的压降带下去。怎么处理：先测柜内实际温度，超60℃就加风扇或者移位；供电单独走一路，别和动力回路共用；确认是电源问题之后再考虑返厂。
现象：曲线跑得好好的，中间缺了一截，时间轴上有一段空白。先查记录间隔设置和存储余量。多半是记录间隔设得太短、通道开得太多，Flash写满了开始覆盖旧数据，或者是中途断过电。怎么处理：把记录间隔放宽，18路全开时更要注意；导出一次清一次盘，养成定期导出的习惯；数据一点不能丢的场合，接RS485往上级系统实时上传。
现象：插上U盘屏幕没提示，或者导出的文件在电脑上打开是乱码。先查U盘格式和容量。多半是U盘用了不兼容的文件系统，或者容量太大机器认不出来。怎么处理：换一个容量适中、格式标准的U盘试，导出后先在机器上确认文件生成成功再拔盘。拔之前等提示消失，别热插拔抢那几秒。
最后提醒一句：这台机器真正决定数据能不能用的，不是屏幕好不好看，是你接线时有没有把每一路的量程和单位对着实际传感器核过一遍。装完别急着交付，先让它跑满一个完整工艺周期，回看曲线有没有跳变和断点，这一步省了，后面返工都是成倍的。
