美控工业级无纸记录仪产品技术文档
产品概述
品牌：MEACON | 杭州美控

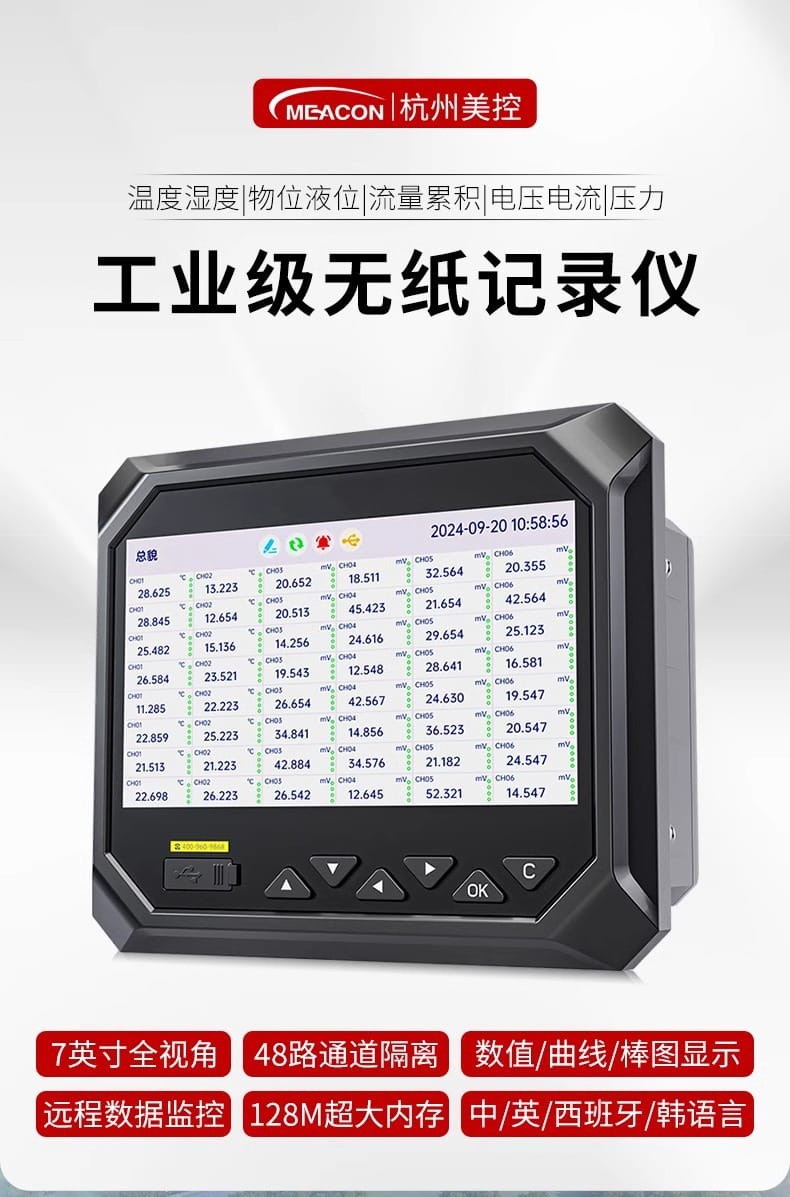

产品名称：美控无纸记录仪多通道RS485通讯频率温度压力电流电压曲线记录仪
产品定位：工业级多通道数据采集与记录设备
核心特点
显示性能

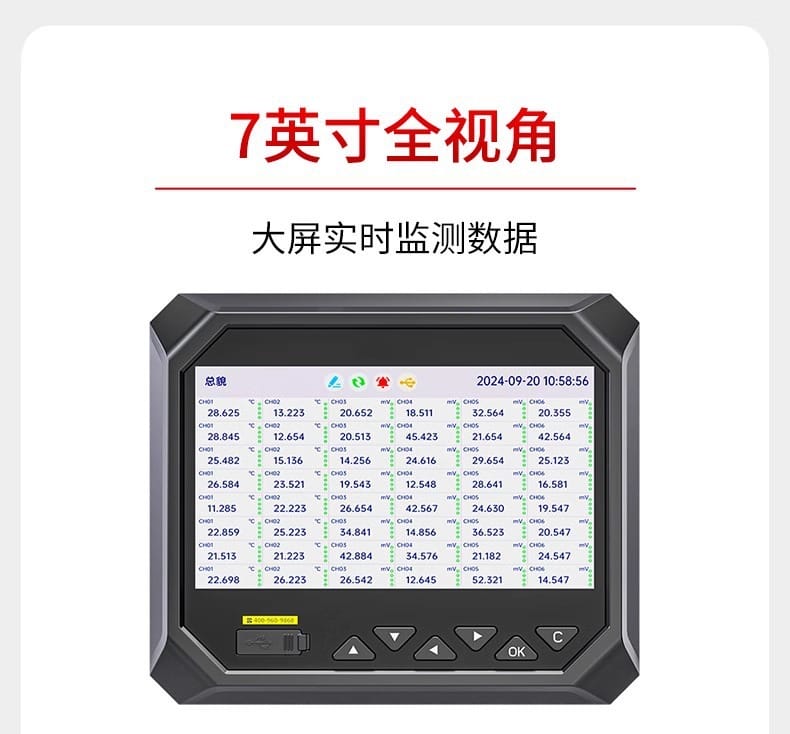

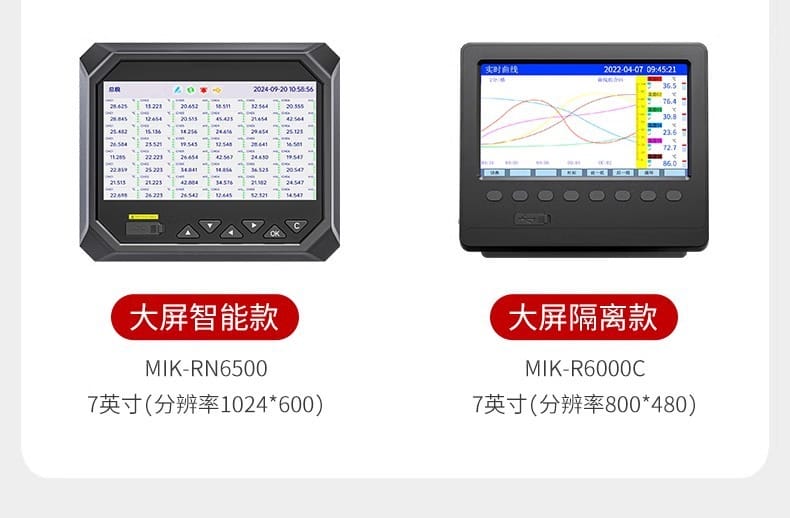

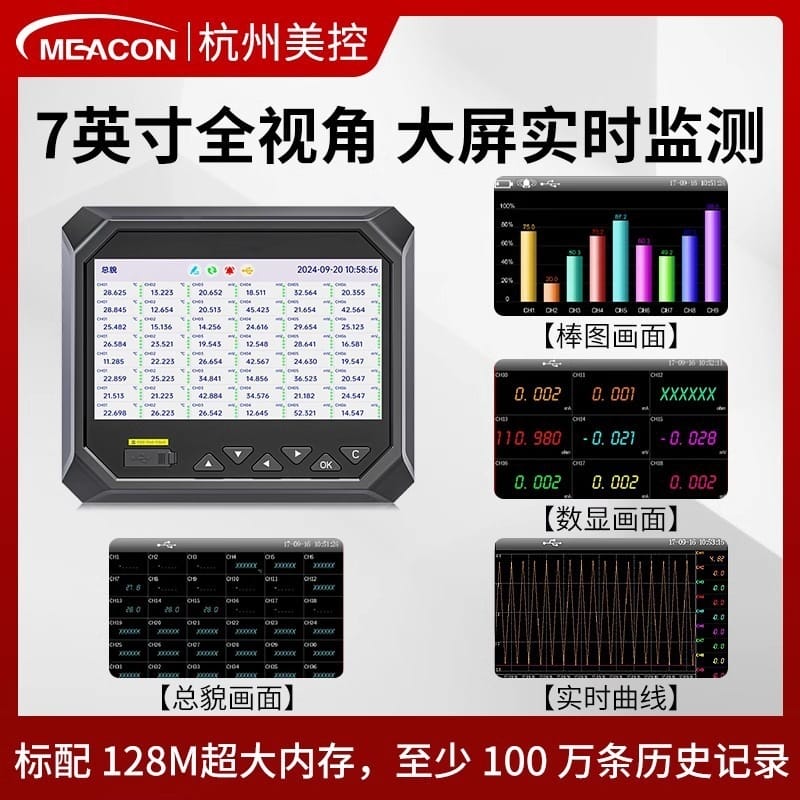

- 7英寸全视角LED背光显示屏，大屏实时监测多通道数据

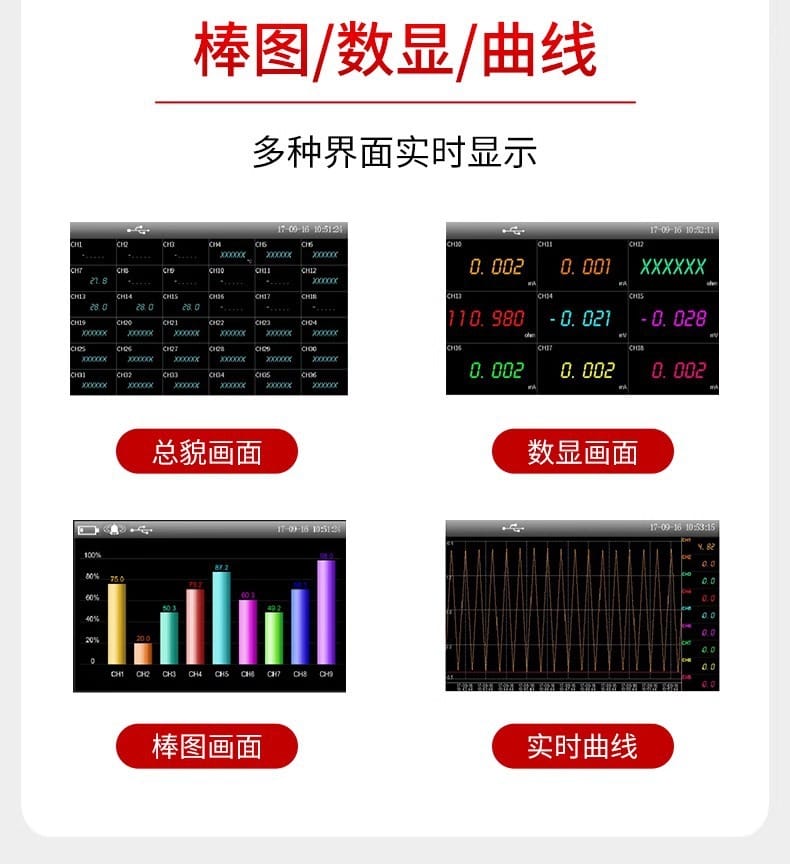

- 支持数值/曲线/棒图三种界面实时显示，一键切换总貌画面、数显画面、棒图画面、实时曲线

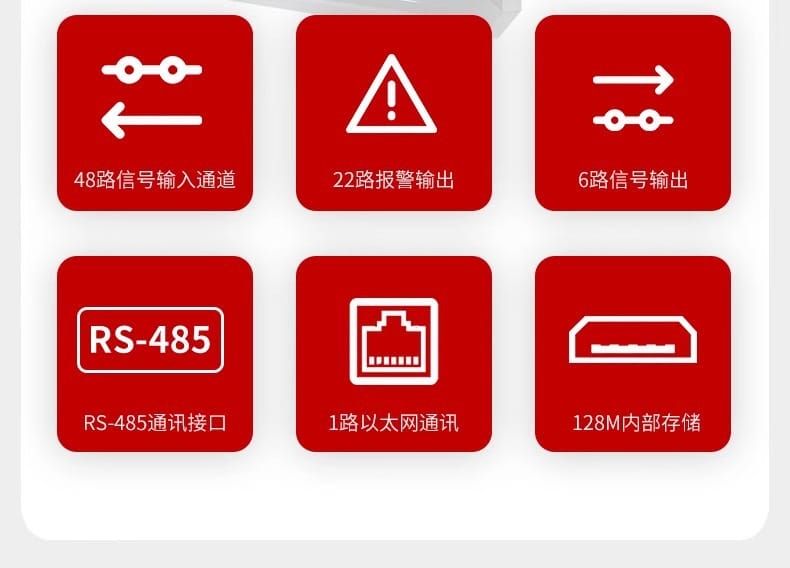

通道配置

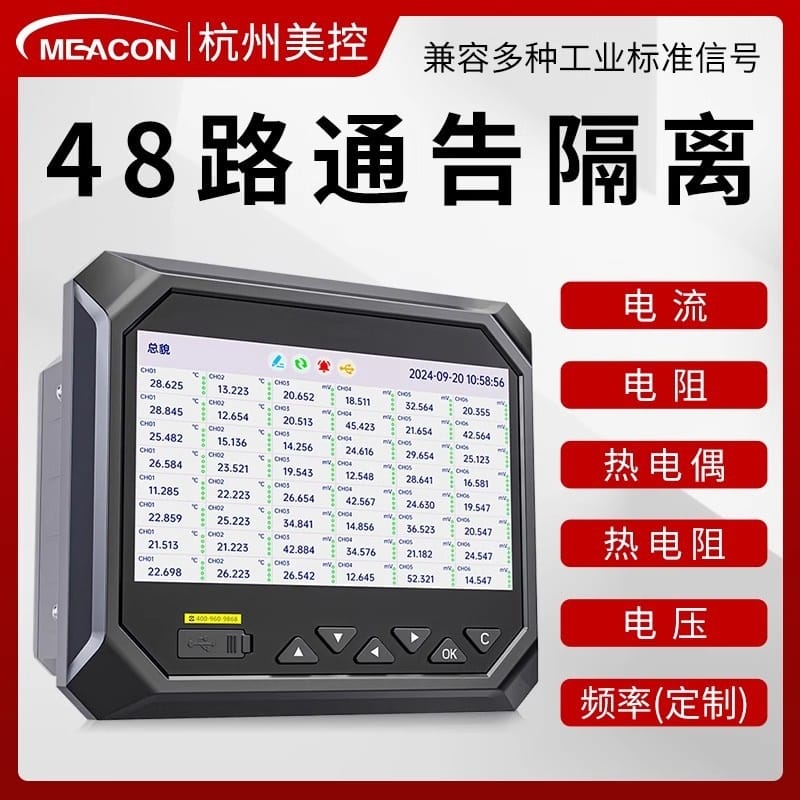

- 48路信号输入通道，全通道隔离设计，抗干扰能力强
- 22路报警输出，支持多阈值预警
- 6路信号输出，灵活对接控制系统
存储与通讯

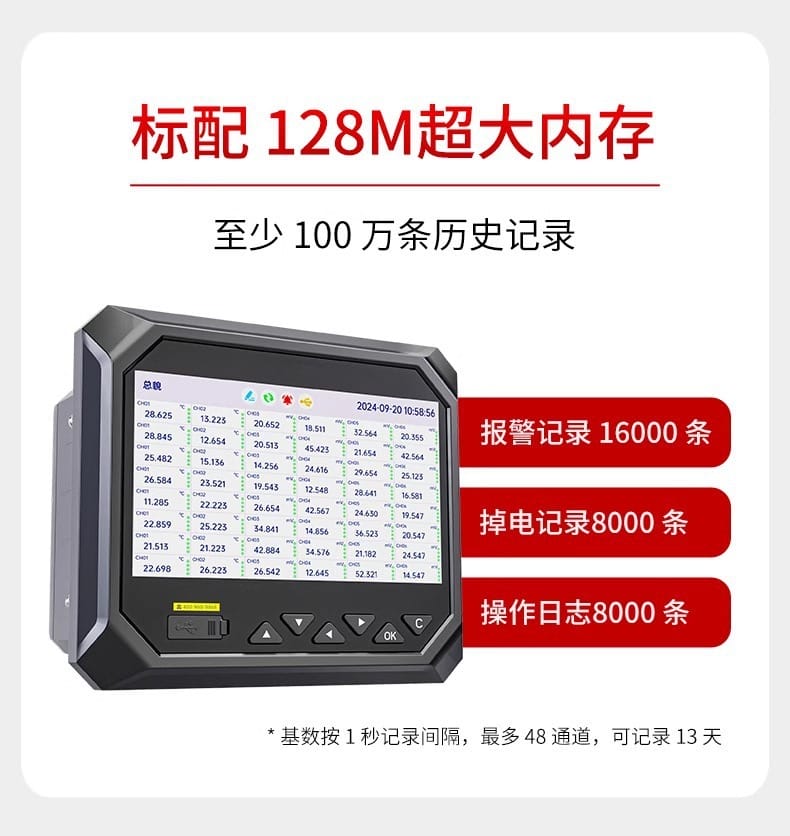

- 128M超大内部存储，至少可记录100万条历史数据

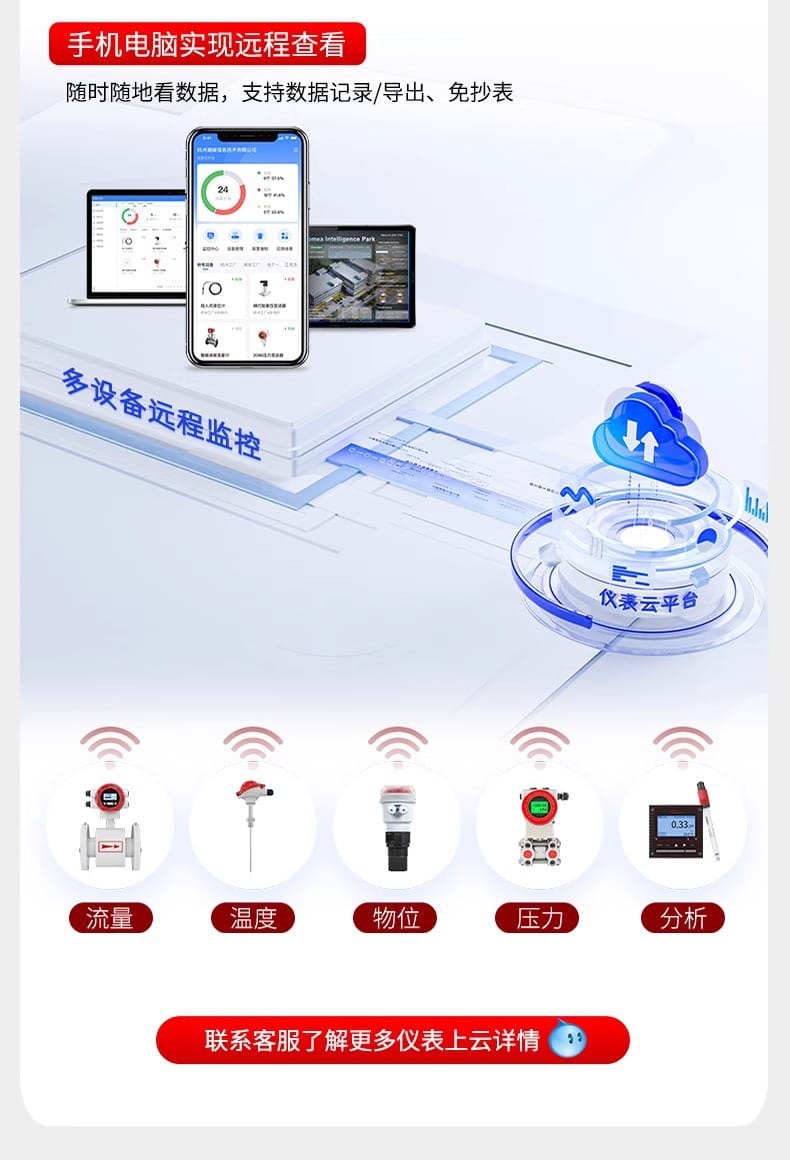

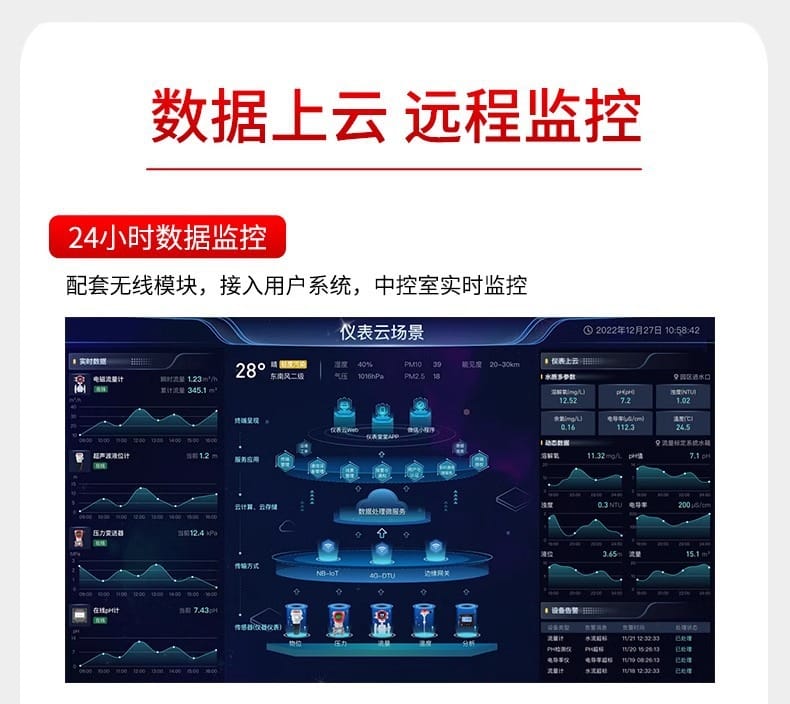

- RS-485通讯接口 + 1路以太网通讯，支持远程监控与数据上传
- USB接口，方便数据导出与备份

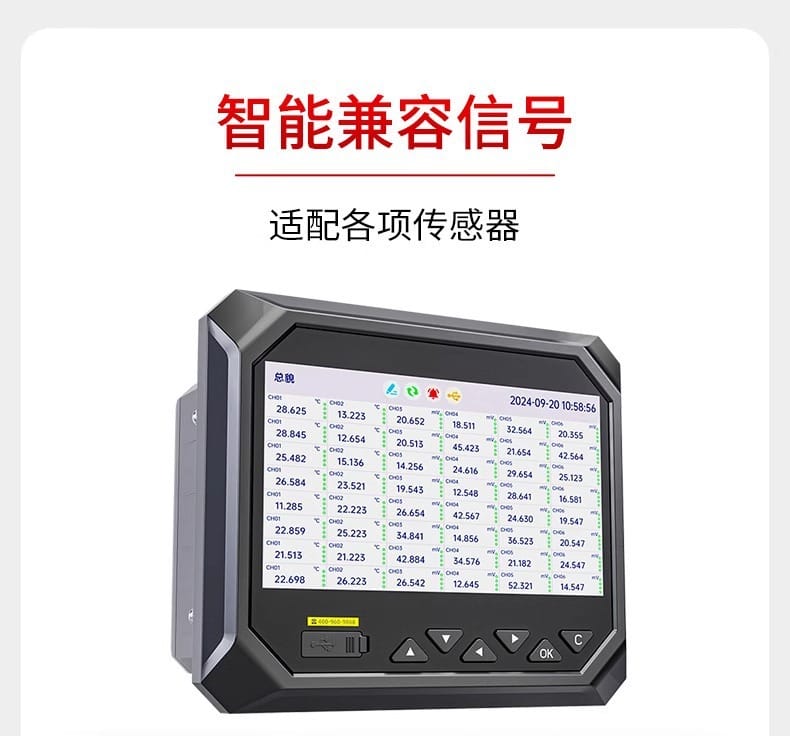

智能兼容

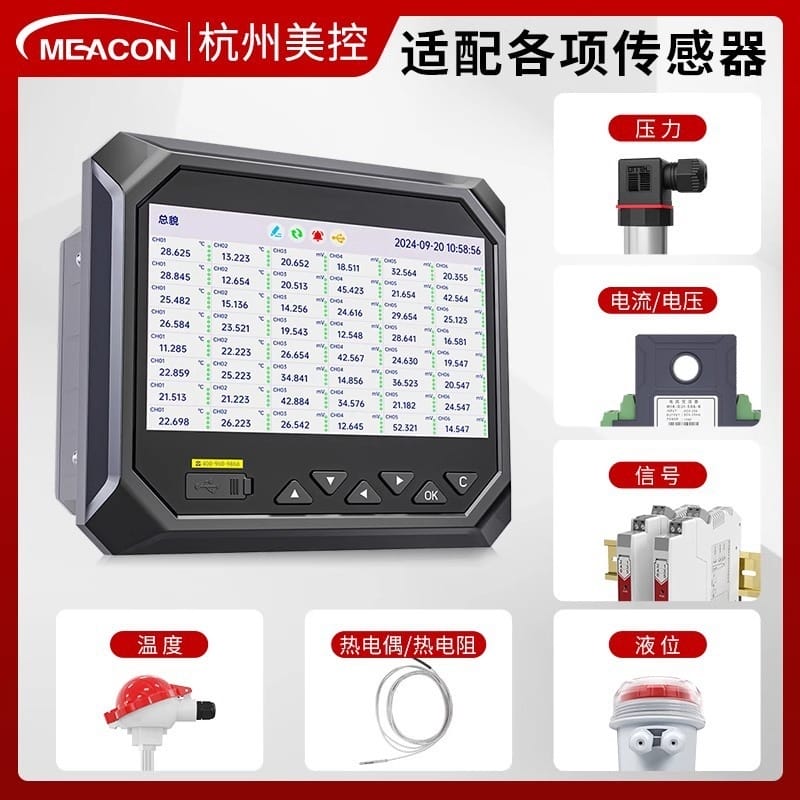

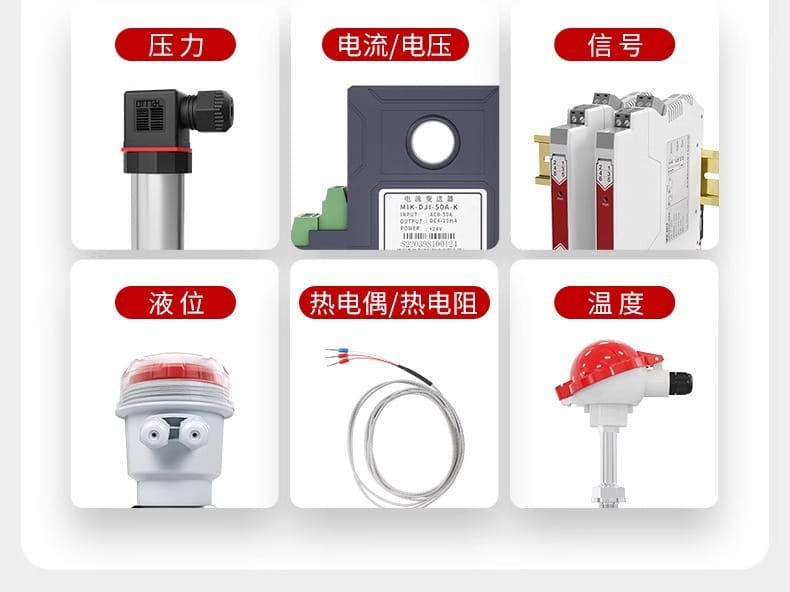

- 适配各类工业传感器：压力变送器、液位计、流量计、热电偶/热电阻、电流/电压变送器等
- 支持中/英/西班牙/韩多国语言切换
工业品质

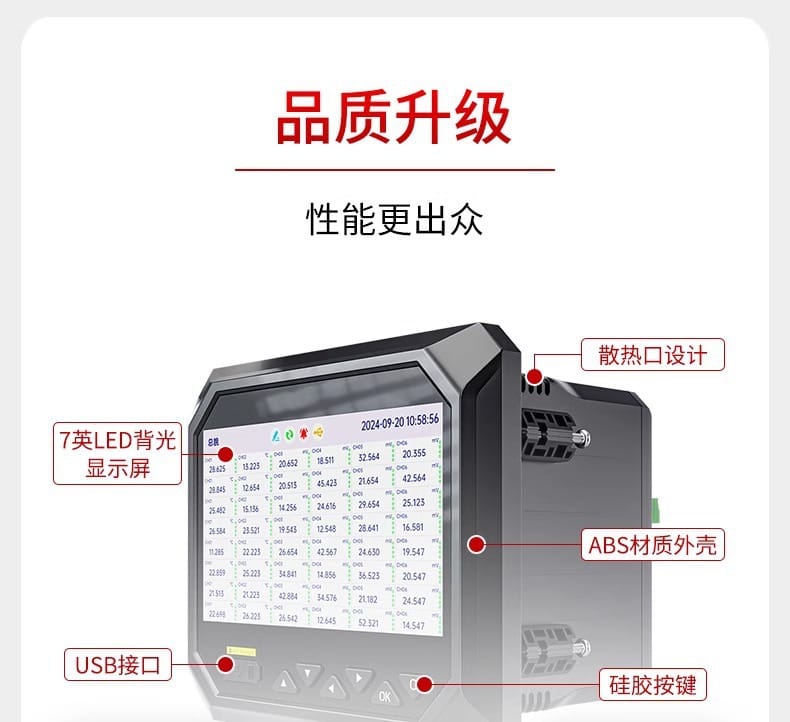

- ABS材质外壳，散热口设计优化，适应恶劣工业环境

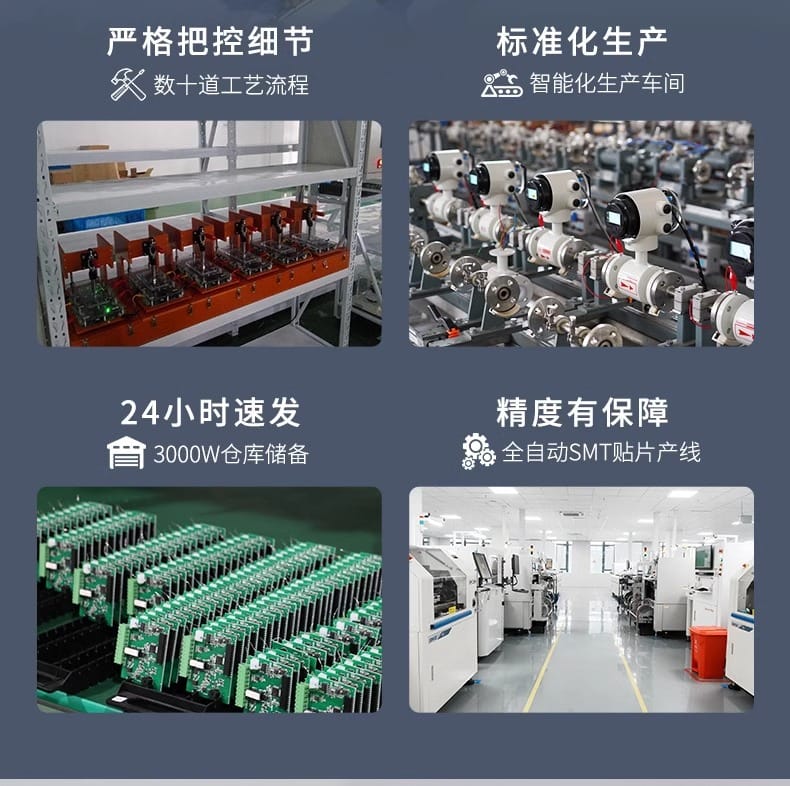

- 全自动SMT贴片产线生产，精度有保障

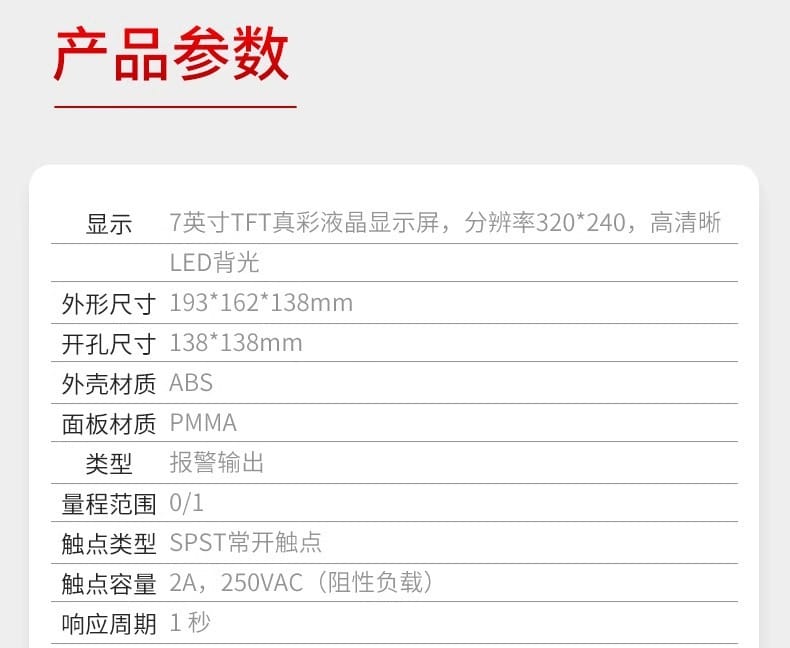

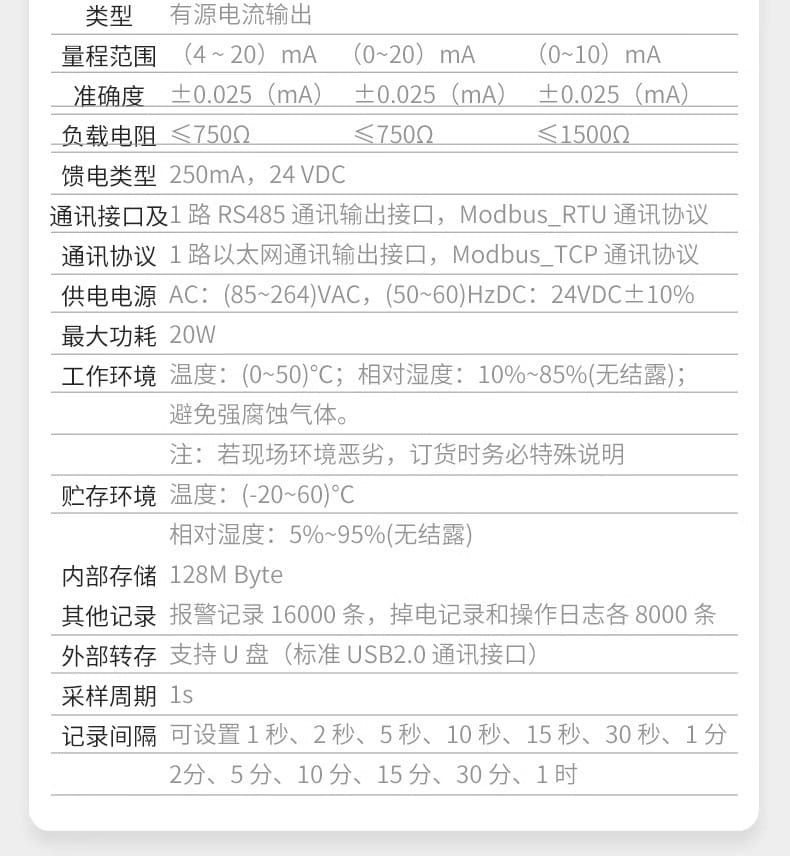

技术参数
| 参数项 |
规格 |
| 显示屏 |
7英寸全视角LED背光屏 |
| 输入通道 |
48路（全隔离） |
| 报警输出 |
22路 |
| 信号输出 |
6路 |
| 通讯接口 |
RS-485 ×1、以太网 ×1、USB ×1 |
| 内部存储 |
128M |
| 历史记录容量 |
≥100万条 |
| 外壳材质 |
ABS |

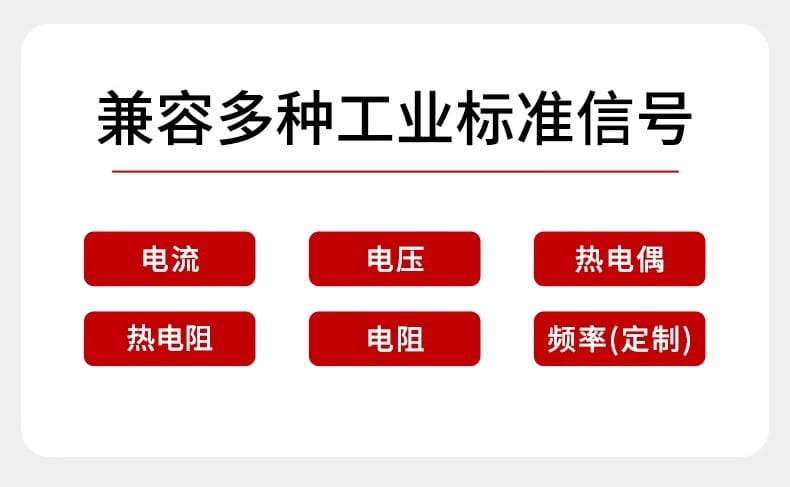

兼容输入信号类型
| 信号类别 |
具体类型 |
| 温度 |
热电偶（K/S/B/E/J/T/N/R型等）、热电阻（PT100/Cu50等） |
| 压力 |
压力变送器信号（4-20mA/0-10V等） |
| 液位 |
液位计信号（4-20mA/0-10V/RS485等） |
| 流量 |
涡轮/涡街/电磁流量计脉冲或模拟信号 |
| 电流 |
0-20mA、4-20mA、0-50A（经变送器） |
| 电压 |
0-5V、0-10V、0-60V、mV级信号 |
| 频率 |
定制频率信号输入 |
| 其他 |
电阻信号、湿度信号等 |

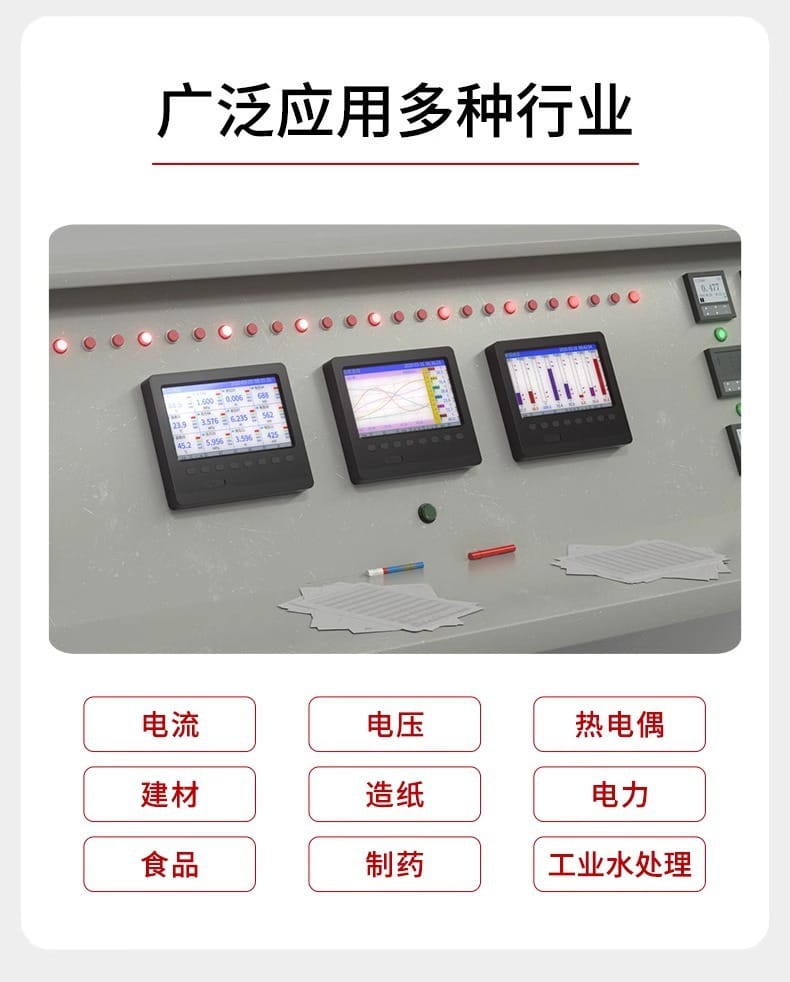

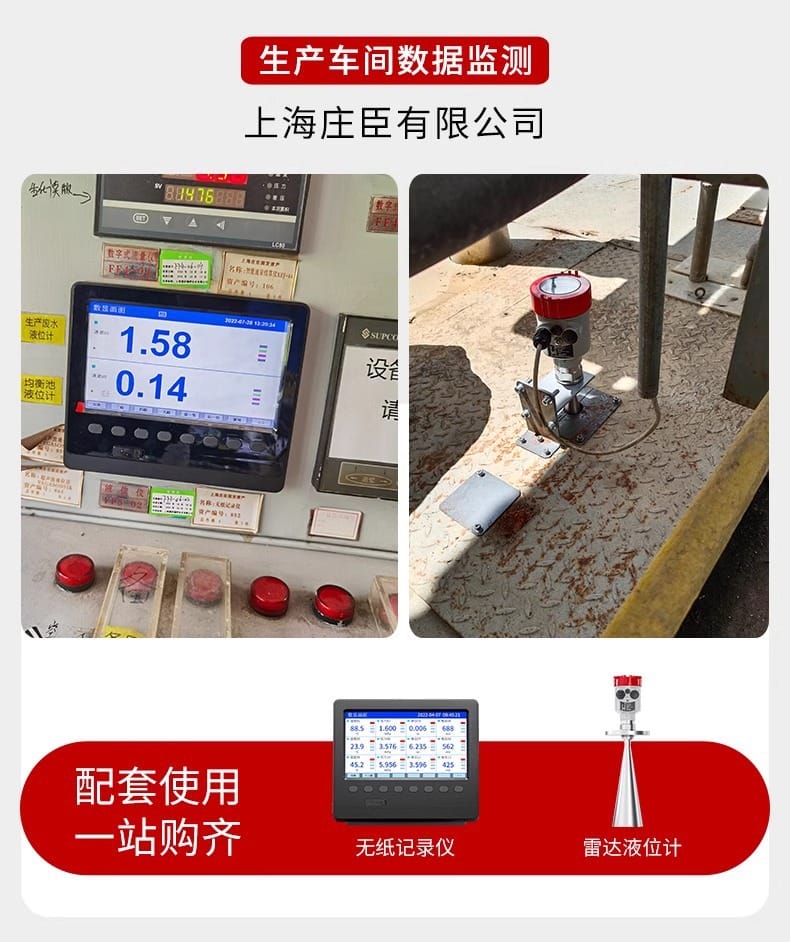

应用行业
| 行业领域 |
典型应用场景 |
| 建材 |
窑炉温度曲线记录、生产线工艺监控 |
| 造纸 |
烘缸温度监测、蒸汽压力记录 |
| 制药 |
灭菌过程温度验证、洁净室环境监控 |
| 电力 |
变电站设备运行数据记录、能耗监测 |
| 食品 |
杀菌工艺温度追溯、冷藏链监控 |
| 工业水处理 |
污水处理过程参数记录、水质监测 |
| 冶金 |

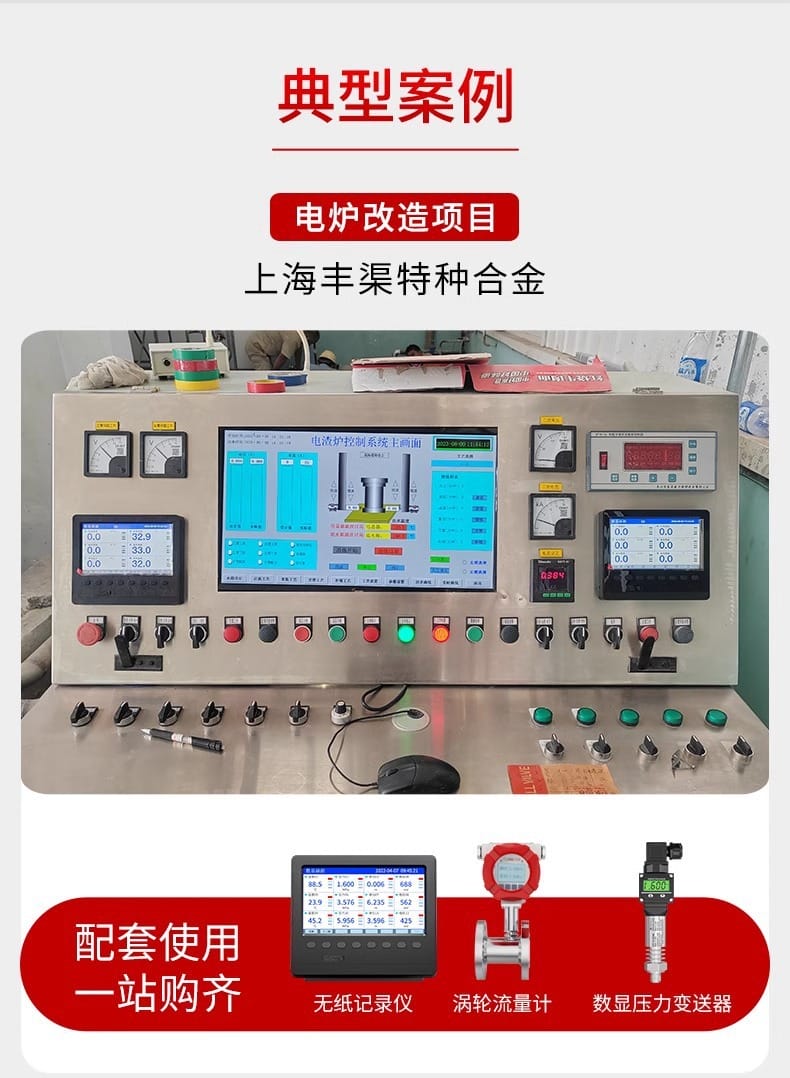

电炉/电渣炉控制系统数据采集（典型案例：上海丰渠特种合金电炉改造项目） |
| 环保 |

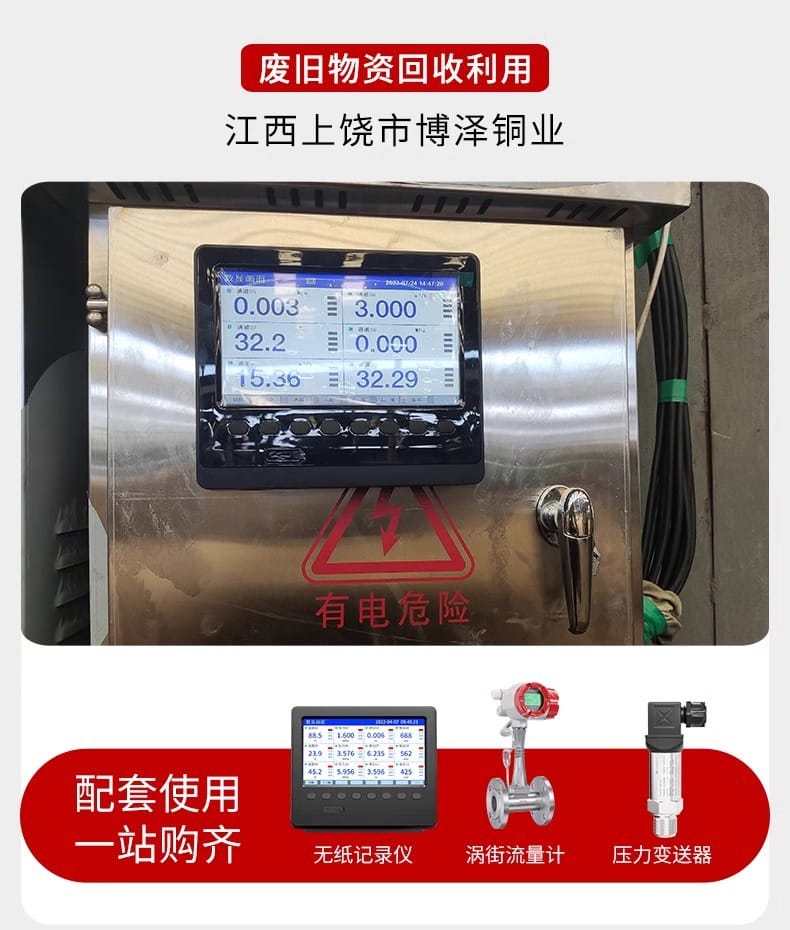

废旧物资回收过程监控（典型案例：江西上饶市博泽铜业） |
| 化工 |
反应釜多参数联动记录、安全联锁监控 |
标杆客户
霍尼韦尔、长安汽车、可口可乐、农夫山泉、万科、中国航天、中船重工等
安装条件
环境要求
- 工作温度：0℃~50℃（常规工业环境）
- 相对湿度：10%~85%RH（无凝露）
- 防护等级：室内安装，避免直接雨淋或粉尘侵入
- 安装位置：通风良好，远离强电磁干扰源
电气要求
- 供电方式：AC 220V 或 DC 24V（根据型号选配）
- 功耗：≤30W
- 接地要求：可靠接地，接地电阻≤4Ω
机械安装
- 安装方式：面板嵌入式安装或标准机柜安装

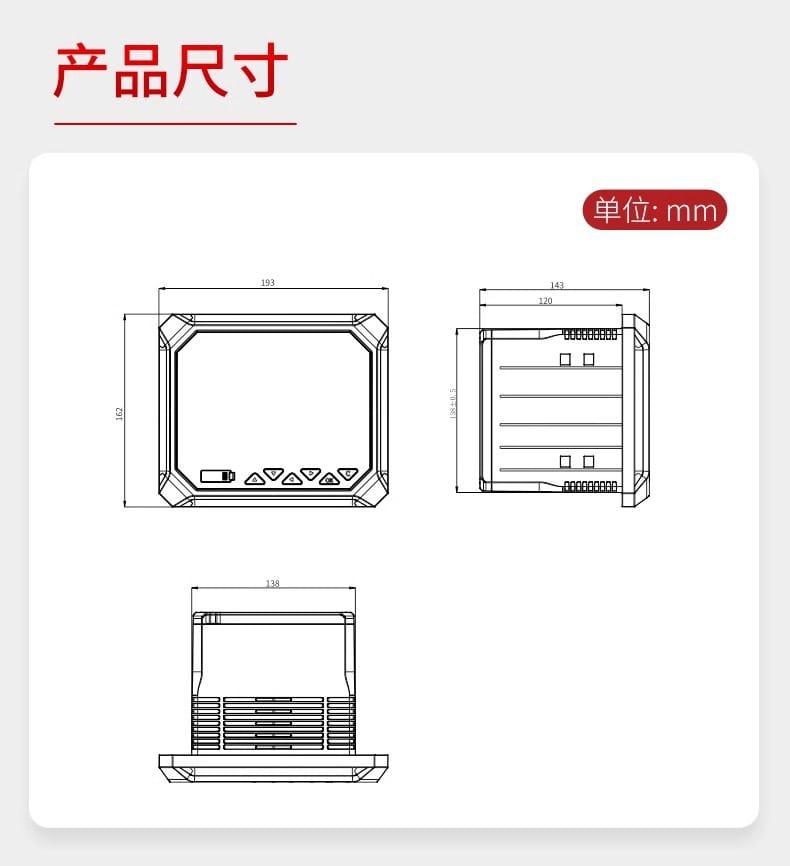

- 开孔尺寸：参照具体型号安装手册
- 散热空间：设备四周预留≥50mm通风间隙

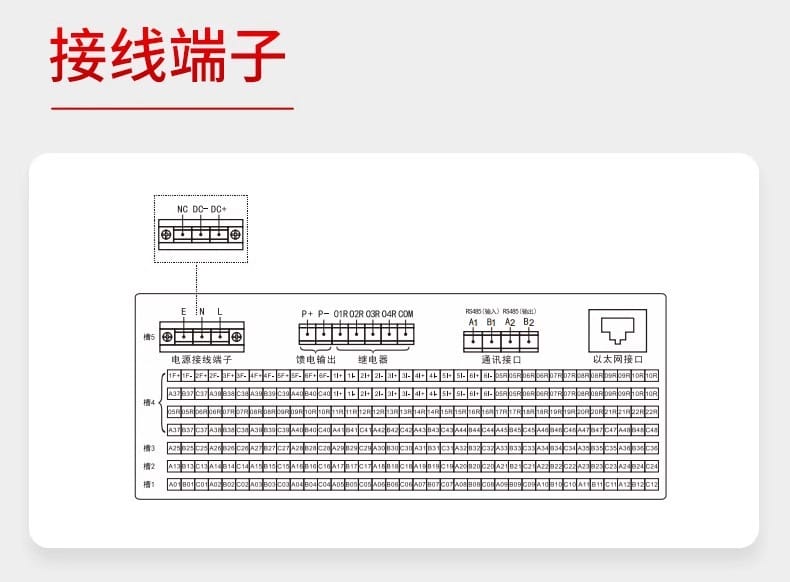

信号接线
- 输入信号线采用屏蔽双绞线，屏蔽层单端接地
- RS-485通讯线采用双绞屏蔽线，总线拓扑结构
- 强弱电分离布线，避免平行走线
注意事项
使用操作
- 上电顺序：先接通信号源电源，再启动记录仪，避免带电插拔信号线
- 参数设置：修改量程或报警值前，建议先备份当前配置
- 数据管理：定期通过USB导出历史数据，避免存储溢出
- 语言切换：切换显示语言后需重启生效
维护保养
- 定期清洁：用干燥软布擦拭显示屏，禁止使用有机溶剂
- 散热检查：每月检查散热口是否堵塞，确保通风顺畅
- 备份电池：内置时钟电池寿命约3年，电量不足时及时更换
- 存储扩展：128M为标配容量，超大容量需求可定制外接存储
故障预防
- 通道隔离：48路通道虽全隔离，但强电信号仍需经变送器转换后接入
- 频率信号：非标频率输入需提前定制，默认不支持直接接入
- 通讯调试：RS-485总线需匹配终端电阻，避免信号反射
- 校准周期：建议每年进行一次多点校准，确保测量精度
安全警示
- 设备内部存在高压电路，非专业人员禁止拆机
- 报警输出继电器触点容量有限，大负载需外接中间继电器
- 以太网接口仅用于数据采集，不建议直接暴露于公网

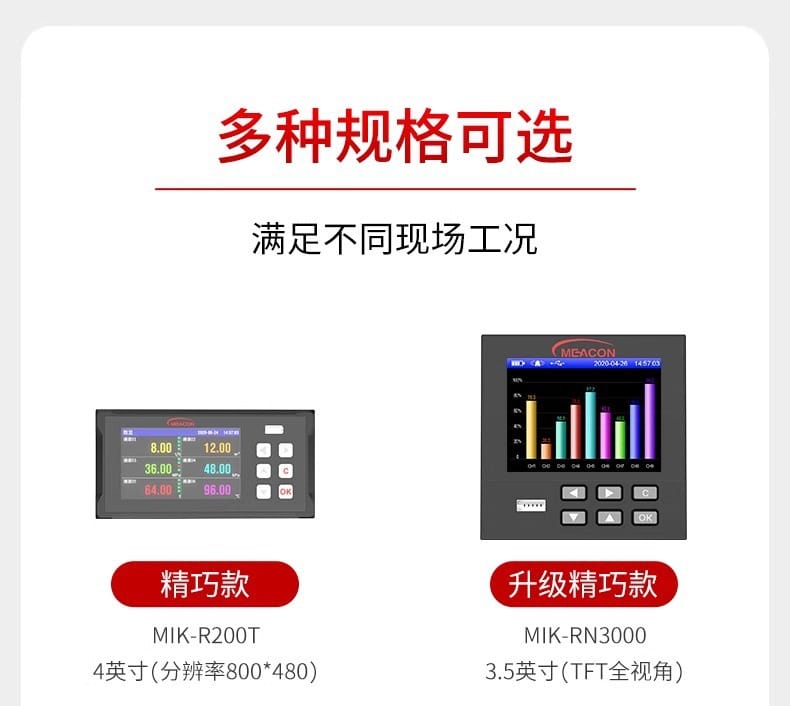

选型指南
| 选型要素 |
选项说明 |
| 通道数 |
1~48路按需配置 |
| 输入信号类型 |
温度/压力/流量/液位/电流/电压/频率 |
| 供电方式 |
AC 220V / DC 24V |
| 配电功能 |
24VDC传感器配电（选配） |
| 报警功能 |
继电器报警/声光报警（选配） |
技术支持：全国30+办事处，24小时速发，专业工程师团队提供在线选型指导
制造商：杭州美控自动化技术有限公司
工厂实力：21500m²现代化智能厂房，年产300000套传感设备
资质认证：ISO9001、CE、SGS、国家标准主要起草单位、"专精特新"企业、近100项技术专利
