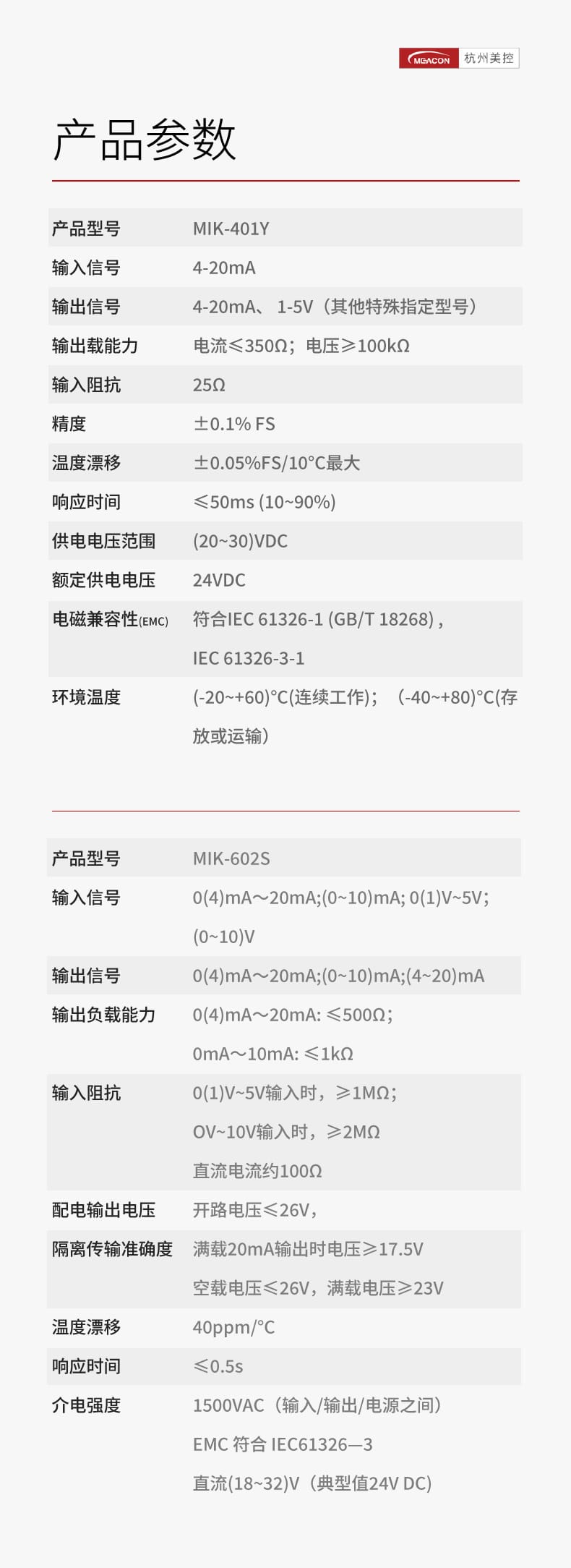

| 参数项 | 规格 |
|---|---|

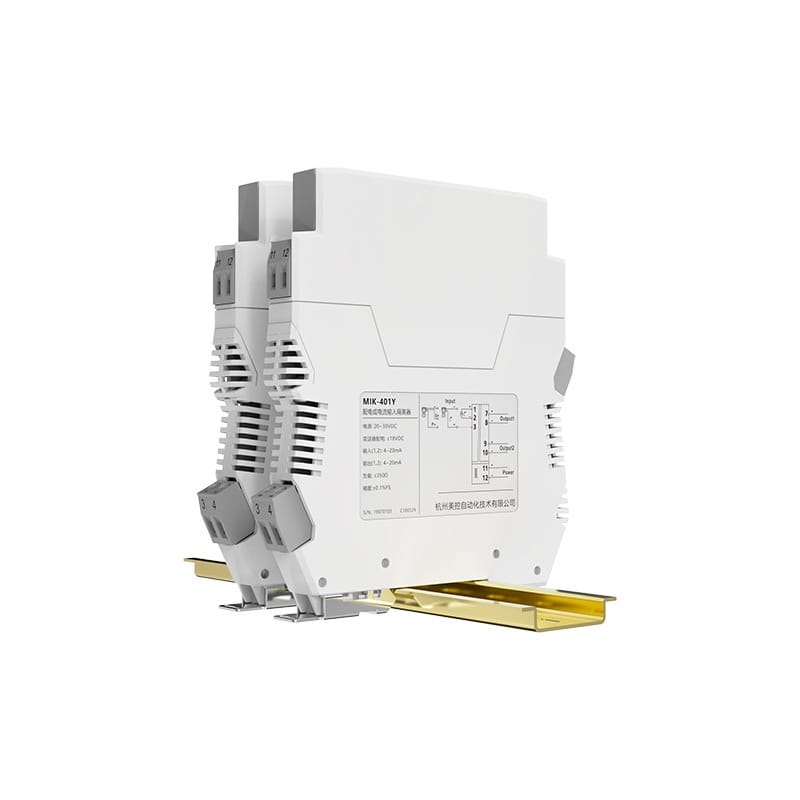

| 产品型号 | MIK-401Y |
| 输入信号 | 4~20mA（可选 0~20mA、0~5V、0~10V、定制信号） |
| 输出信号 | 4~20mA、1~5V（可选 0~20mA、0~5V、0~10V、定制信号） |
| 输入阻抗 | 25Ω（电流输入）；≥1MΩ（电压输入） |
| 输出负载能力 | 电流 ≤350Ω；电压 ≥100kΩ |
| 精度 | ±0.1%FS |
| 温度漂移 | ±0.05%FS/10℃（最大） |
| 响应时间 | ≤50ms（10~90%） |
| 供电电压范围 | 20~30VDC（额定 24VDC） |
| 变送器配电 | ≥18VDC（开路电压 ≤26V，满载 20mA 输出时电压 ≥17.5V） |
| 电磁兼容性(EMC) | 符合 IEC 61326-1（GB/T18268）、IEC 61326-3-1 |
| 环境温度 | 连续工作：-20~+60℃；存放/运输：-40~+80℃ |
| 介电强度 | 1500VAC（输入/输出/电源之间） |

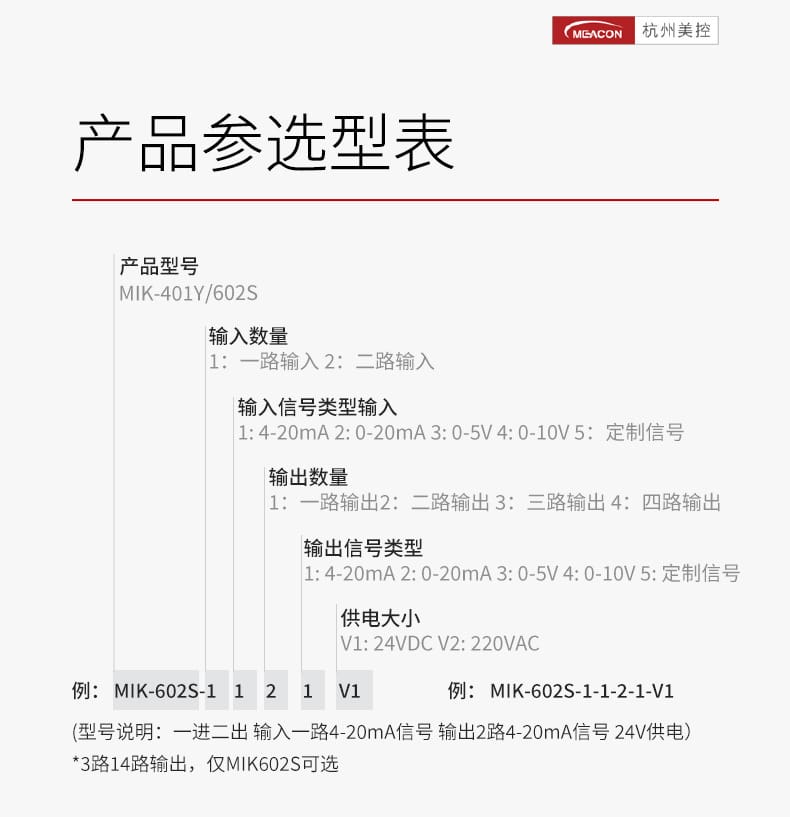

| 选型代码 | 说明 |
|---|---|
| 输入数量 | 1：一路输入；2：二路输入 |
| 输入信号类型 | 1：4-20mA；2：0-20mA；3：0-5V；4：0-10V；5：定制信号 |
| 输出数量 | 1：一路输出；2：二路输出；3：三路输出；4：四路输出 |
| 输出信号类型 | 1：4-20mA；2：0-20mA；3：0-5V；4：0-10V；5：定制信号 |
| 供电方式 | V1：24VDC；V2：220VAC |
选型示例：MIK-401Y-1-1-2-1-V1（一进二出，输入 4-20mA，输出 2 路 4-20mA，24V 供电）
注：3 路/4 路输出仅 MIK-602S 可选
| 型号 | 宽度 | 高度 | 深度 |
|---|---|---|---|
| MIK-401Y | 12.7mm | 99mm | 114.5mm |
| MIK-602S | 17.7mm | 99mm | 114.5mm |

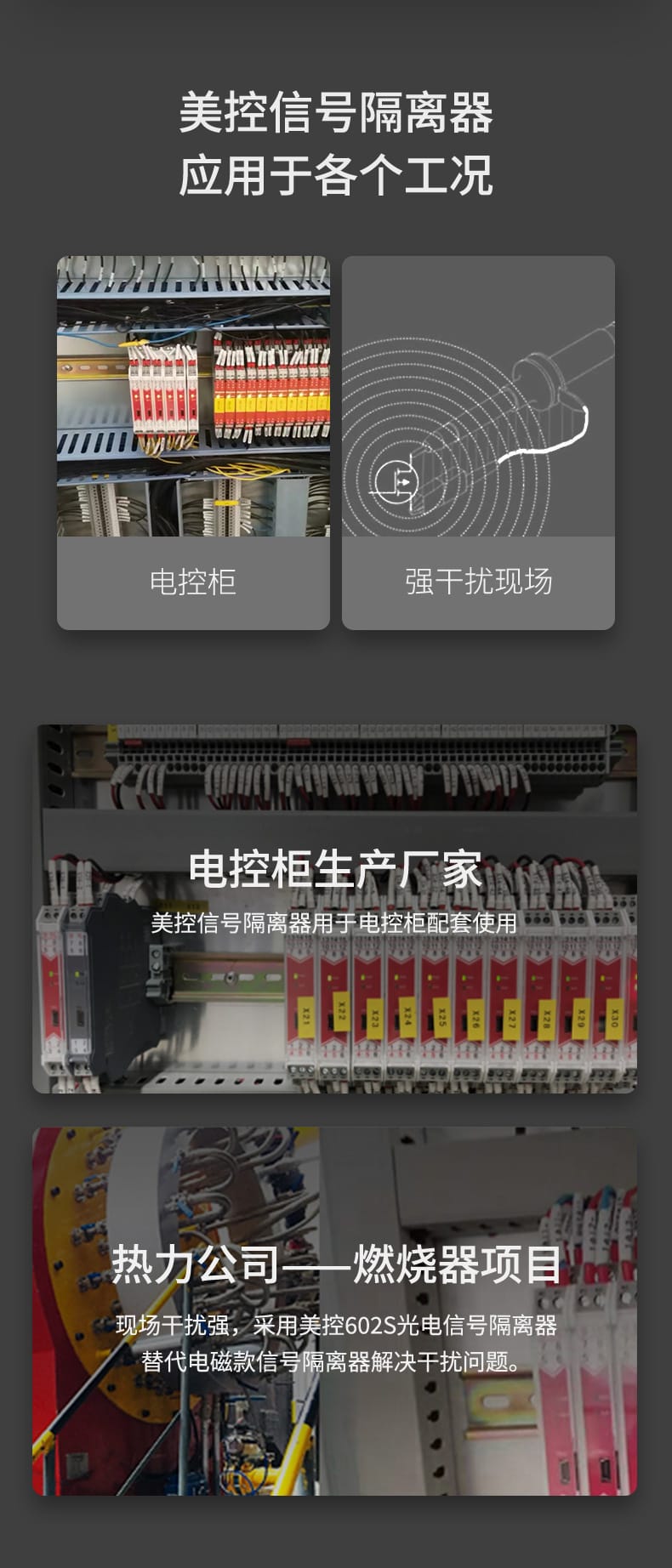

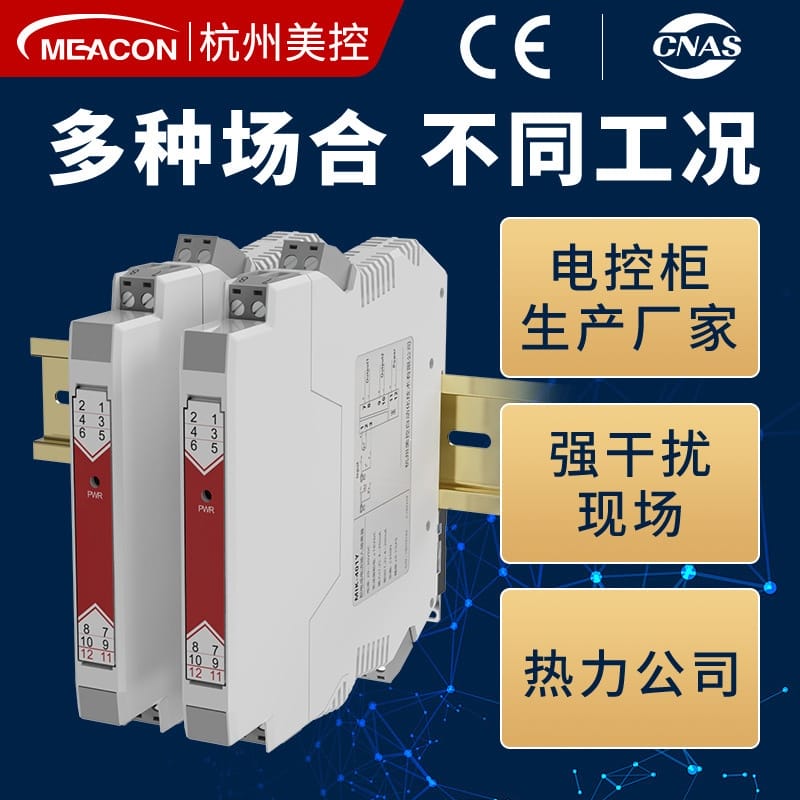

热力公司三一燃烧器项目：现场干扰强，采用美控 MIK-602S 光电信号隔离器替代电磁款信号隔离器，成功解决干扰问题。

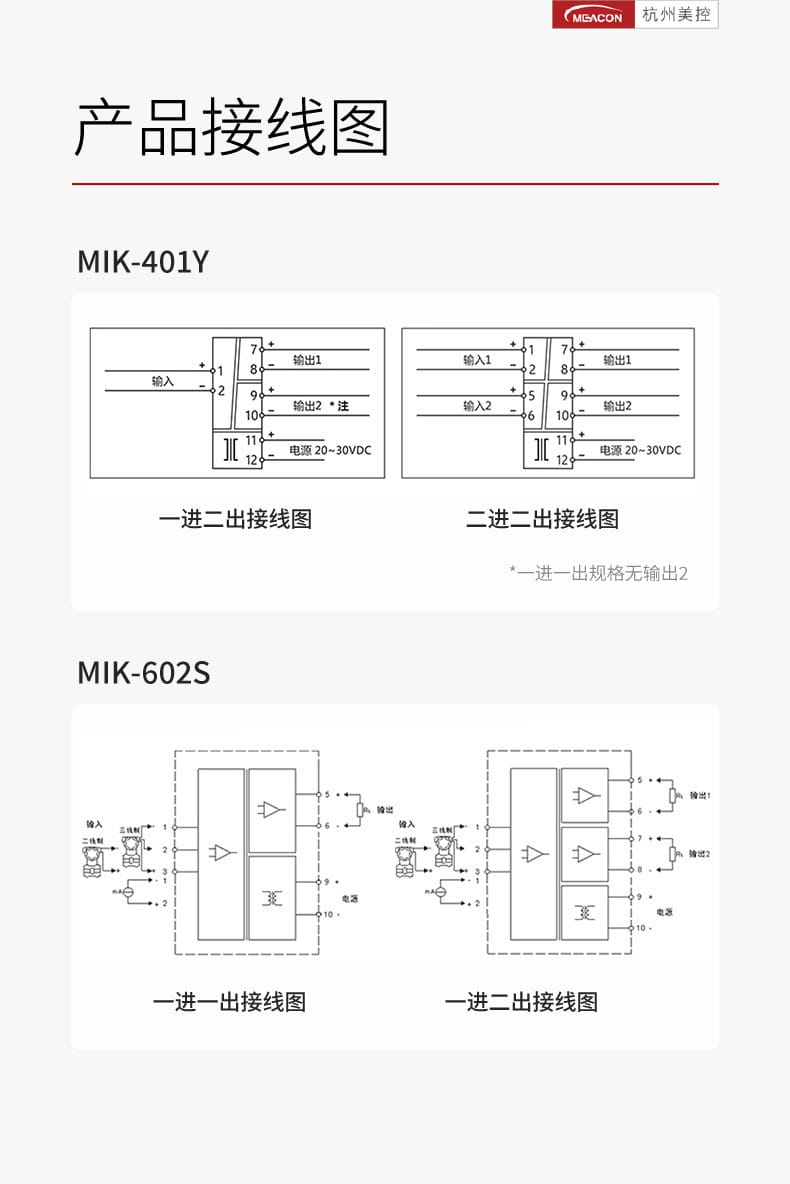

MIK-401Y 一进二出接线 | 端子 | 功能 | |:---|:---| | 7-8 | 输入 1（4~20mA） | | 9-10 | 输出 1（4~20mA） | | 11-12 | 电源（20~30VDC） | | 5-6 | 输出 2*（一进二出规格） |
MIK-401Y 二进二出接线 | 端子 | 功能 | |:---|:---| | 7-8 | 输入 1 | | 9-10 | 输出 1 | | 11-12 | 电源 | | 5-6 | 输入 2 | | 2-3 | 输出 2 |
注：一进一出规格无输出 2
供电要求：必须使用 20~30VDC 直流电源，额定 24VDC，严禁使用交流电源直接接入（除非选购 V2 220VAC 供电型号）
信号匹配：订货时需明确输入/输出信号类型及数量，避免信号不匹配导致无法使用
负载限制：电流输出负载 ≤350Ω，电压输出负载 ≥100kΩ，超载可能导致精度下降或输出异常
配电功能：使用配电功能时，确保变送器配电电压 ≥18VDC，满载时电压不低于 17.5V

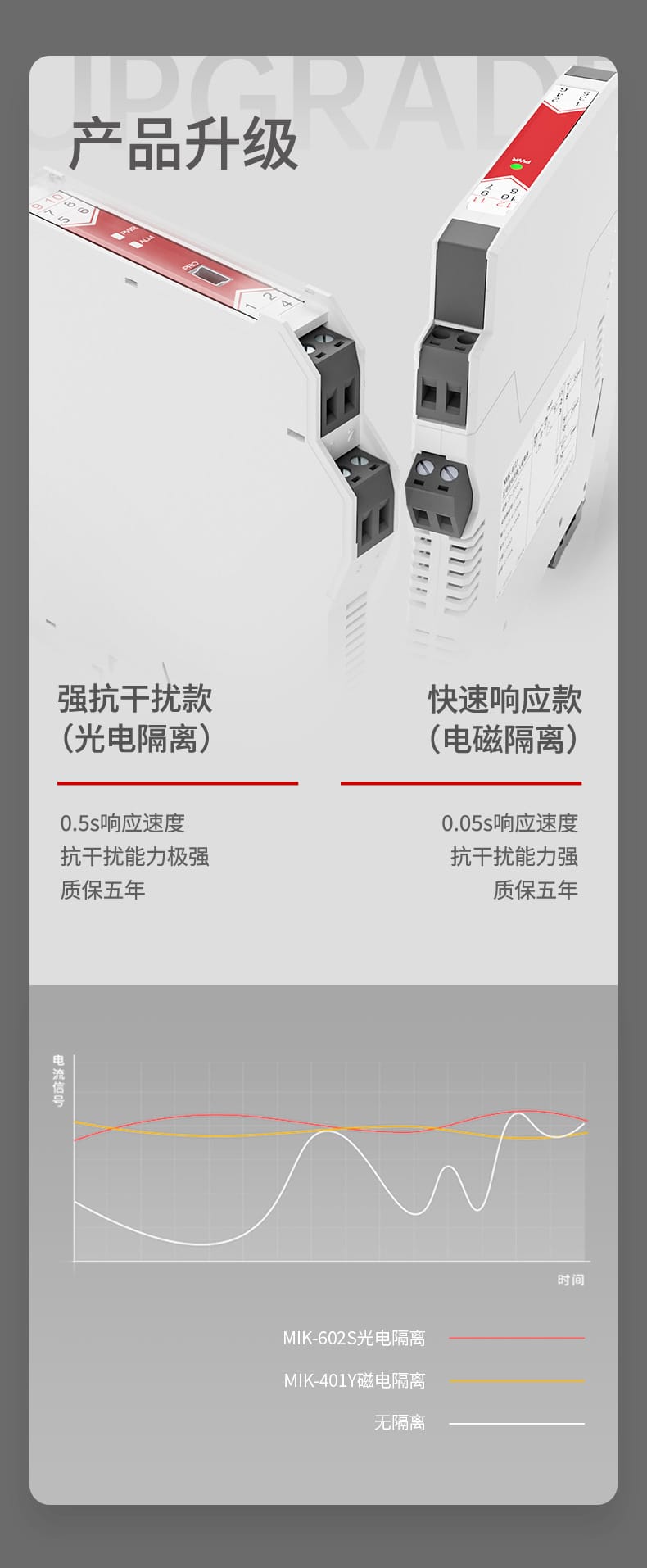

干扰环境选型：强干扰现场建议选用 MIK-602S 光电隔离款（0.5s 响应，抗干扰能力极强）；一般干扰环境可选 MIK-401Y 磁电隔离款（0.05s 快速响应）
温度补偿：温度漂移为 ±0.05%FS/10℃，高精度应用需考虑环境温度影响
存储运输：存放或运输温度范围 -40~+80℃，避免极端温度长期存放
质保条款：五年质保服务，需通过正规渠道购买并保留产品序列号（S/N）
制造商：杭州美控自动化技术有限公司
品牌资质：国家高新技术企业、中国仪器仪表学会理事单位、国家标委会委员单位、ISO9000 质量管理体系认证
服务网络：全国 20 大线下服务网点，24 小时技术支持，可预约上门选型及指导安装
