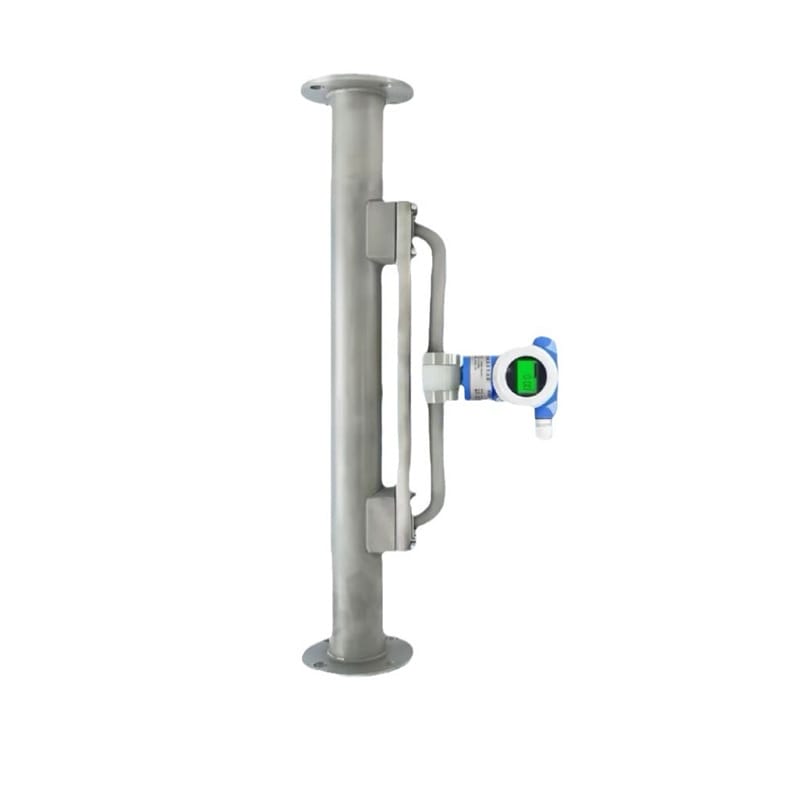

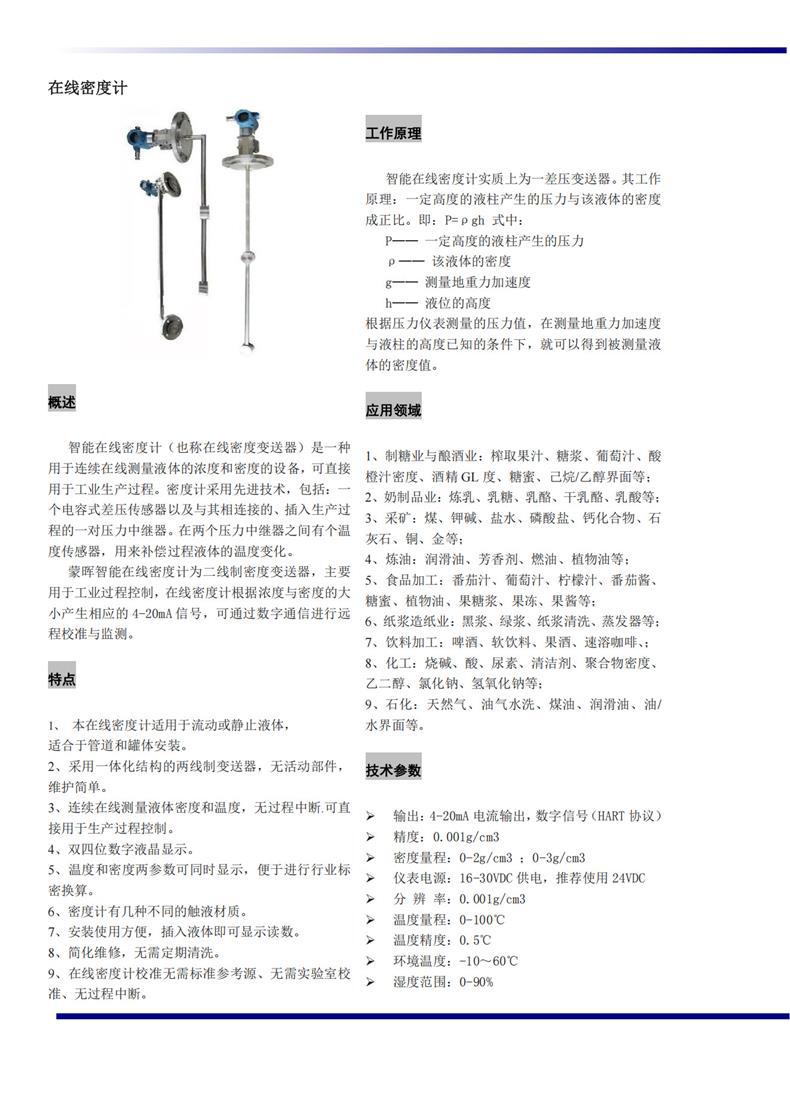

中优创仪在线差压密度计（管道式）产品手册
一、核心特点
本款智能在线密度计（也称在线密度变送器）采用先进技术，集成了电容式差压传感器与温度补偿系统，专为工业生产过程连续在线测量液体浓度和密度而设计。

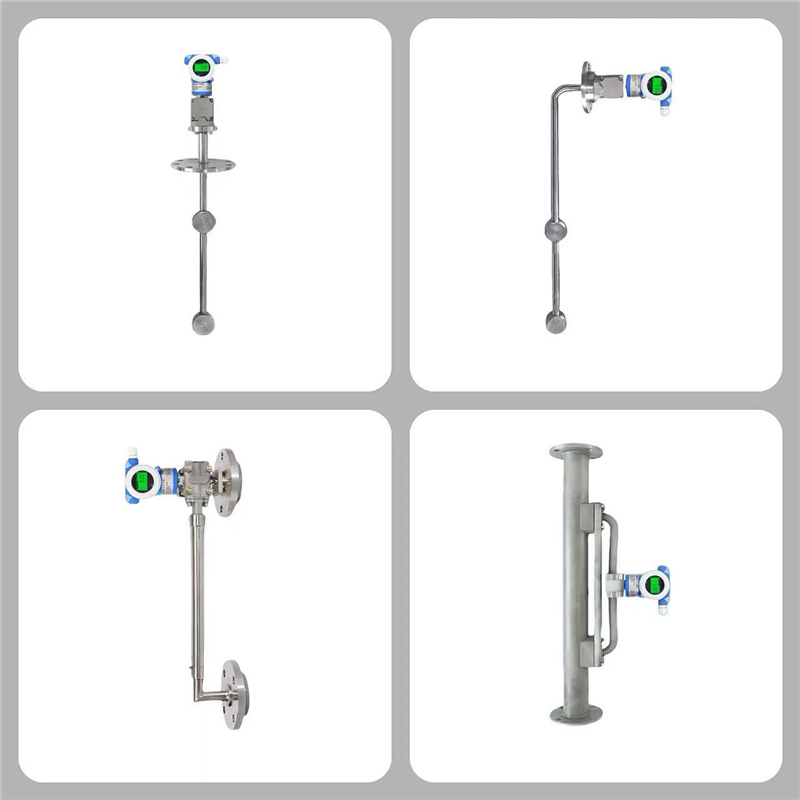

- 广泛适用性：适用于流动或静止液体，支持管道、罐体等多种安装方式（插入式、法兰式等）。
- 一体化设计：采用两线制变送器结构，无活动部件，维护简单，无需定期清洗。
- 连续监测：可连续在线测量液体密度和温度，无过程中断，可直接用于生产过程控制。
- 清晰显示：配备双四位数字液晶显示屏，温度和密度两参数可同时显示，便于行业标密换算。
- 便捷校准：校准无需标准参考源、无需实验室校准、无过程中断，支持在线校准。
- 材质灵活：提供几种不同的触液材质，以适应不同介质的腐蚀性和卫生要求。
- 信号传输：根据浓度与密度大小产生相应的 4-20mA 信号，支持 HART 协议进行远程校准与监测。
- 安装简便：插入液体即可显示读数，简化了维修与安装流程。
二、技术参数
| 参数项目 |
技术指标 |
| 输出信号 |
4-20mA 电流输出，数字信号 (HART 协议) |
| 测量精度 |
0.001g/cm³ |
| 密度量程 |
0-2g/cm³ / 0-3g/cm³ |
| 分辨率 |
0.001g/cm³ |
| 仪表电源 |
16-30VDC 供电（推荐使用 24VDC） |
| 温度量程 |
0-100℃ |
| 温度精度 |
0.5℃ |
| 环境温度 |
-10 ~ 60℃ |
| 湿度范围 |
0-90% RH |
三、应用行业
本产品广泛应用于以下行业的液体密度与浓度监测：
- 制糖与酿酒业：榨取果汁、糖浆、葡萄汁、酸橙汁密度、酒精 GL 度、糖蜜、己烷/乙醇界面等。
- 奶制品业：炼乳、乳糖、乳酪、干乳酪、乳酸等。
- 采矿行业：煤、钾碱、盐水、磷酸盐、钙化合物、石灰石、铜、金等矿浆。
- 炼油行业：润滑油、芳香剂、燃油、植物油等。
- 食品加工：番茄汁、葡萄汁、柠檬汁、番茄酱、糖蜜、植物油、果糖浆、果冻、果酱等。
- 纸浆造纸业：黑浆、绿浆、纸浆清洗、蒸发器等。
- 饮料加工：啤酒、软饮料、果酒、速溶咖啡等。
- 化工行业：烧碱、酸、尿素、清洁剂、聚合物密度、乙二醇、氯化钠、氢氧化钠等。
- 石化行业：天然气、油气水洗、煤油、润滑油、油/水界面等。
四、安装条件

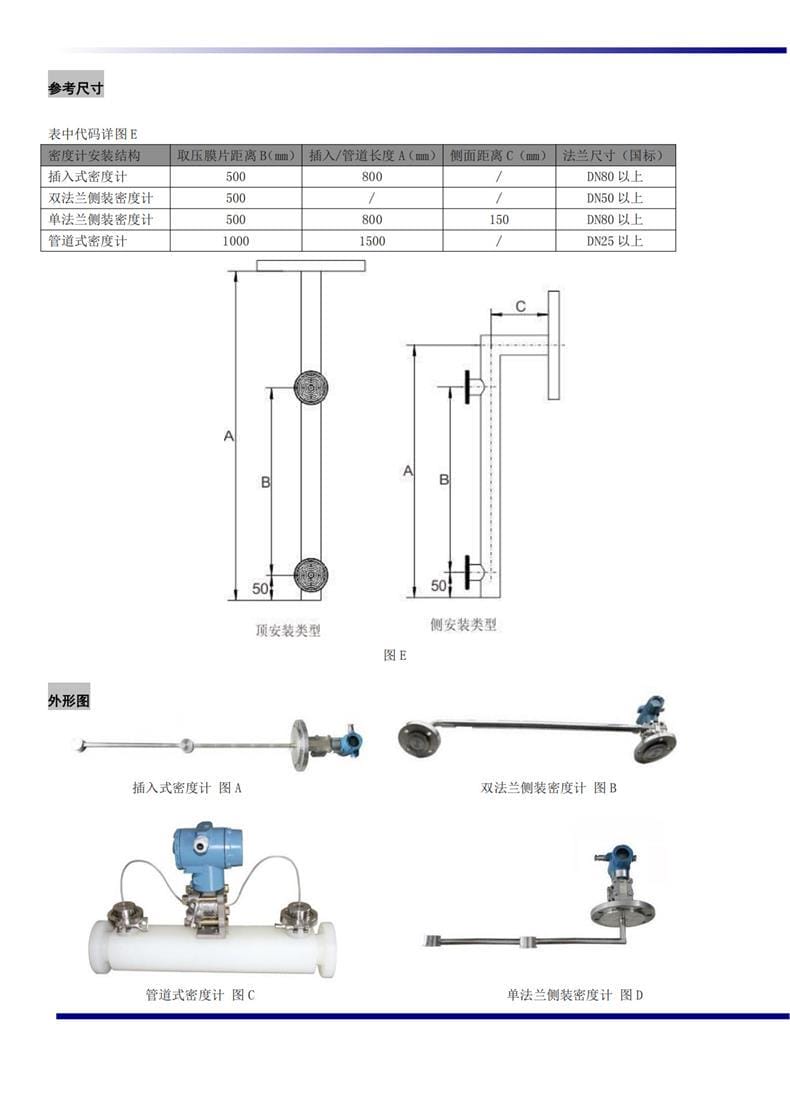

1. 结构尺寸规格
| 密度计安装结构 |
取压膜片距离 B(mm) |
插入/管道长度 A(mm) |
侧面距离 C(mm) |
法兰尺寸 (国标) |
| 插入式密度计 |
500 |
800 |
/ |
DN80 以上 |
| 双法兰侧装密度计 |
500 |
/ |
/ |
DN50 以上 |
| 单法兰侧装密度计 |
500 |
800 |
150 |
DN80 以上 |
| 管道式密度计 |
1000 |
1500 |
/ |
DN25 以上 |

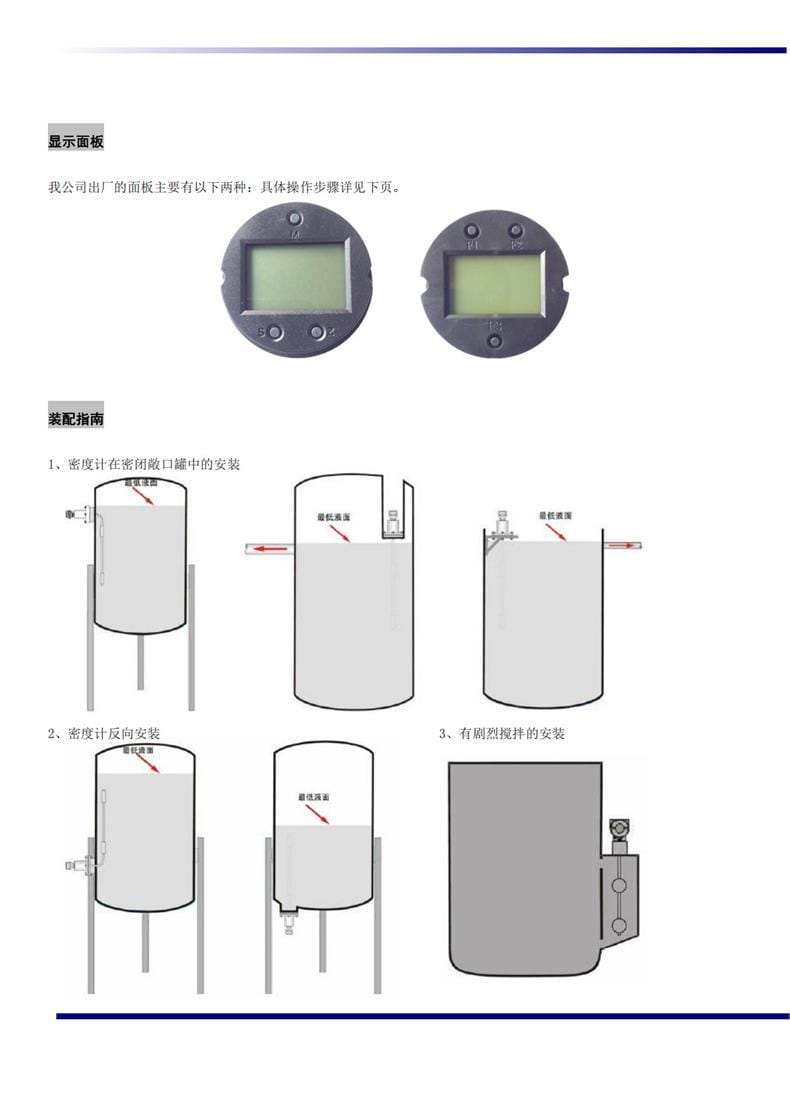

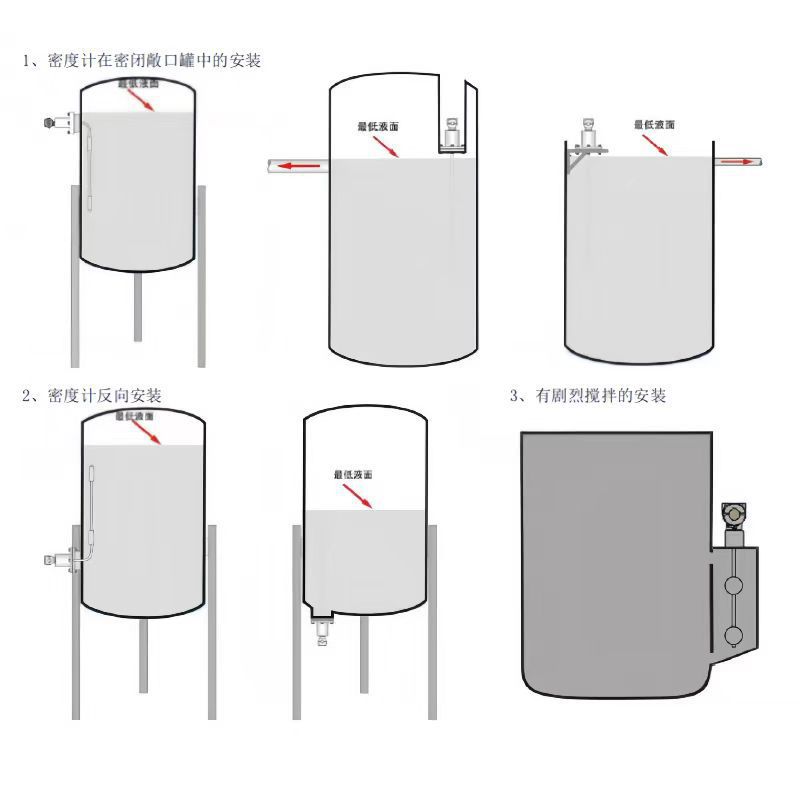

2. 安装场景说明
- 罐体安装：可在密闭或敞口罐中进行安装，注意最低液面位置需覆盖取压点。
- 管道安装：支持垂直或水平管道安装，确保插入深度符合规格。
- 特殊工况：针对有剧烈搅拌的安装环境，需确保固定牢固，防止震动影响传感器寿命。
- 反向安装：支持反向安装模式，具体视现场管路走向而定。
3. 配置说明

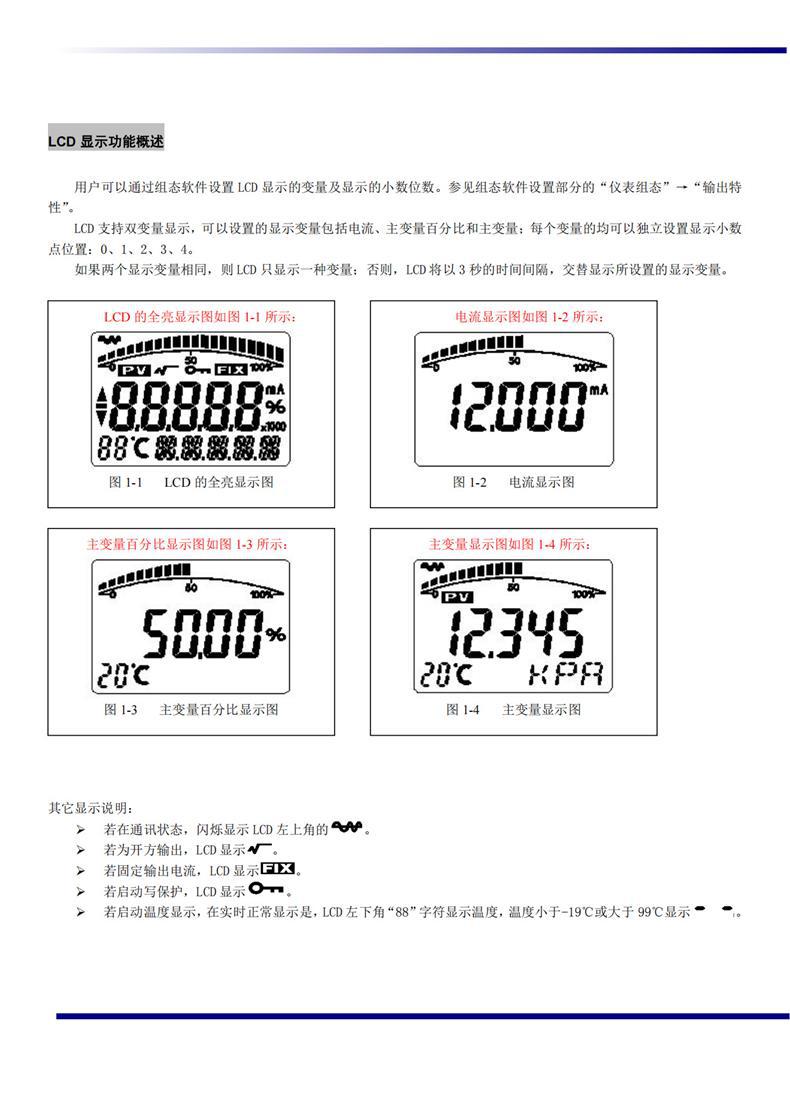

用户可以通过组态软件设置 LCD 显示的变量及显示的小数位数。LCD 支持双变量显示（如电流、主变量百分比、主变量），每个变量均可独立设置小数点位置（0-4 位）。若设置两个相同的显示变量，LCD 仅显示一种；若不同，则以 3 秒时间间隔交替显示。全亮显示可用于自检。
五、注意事项
为确保设备长期稳定运行及测量准确，请严格遵守以下事项：

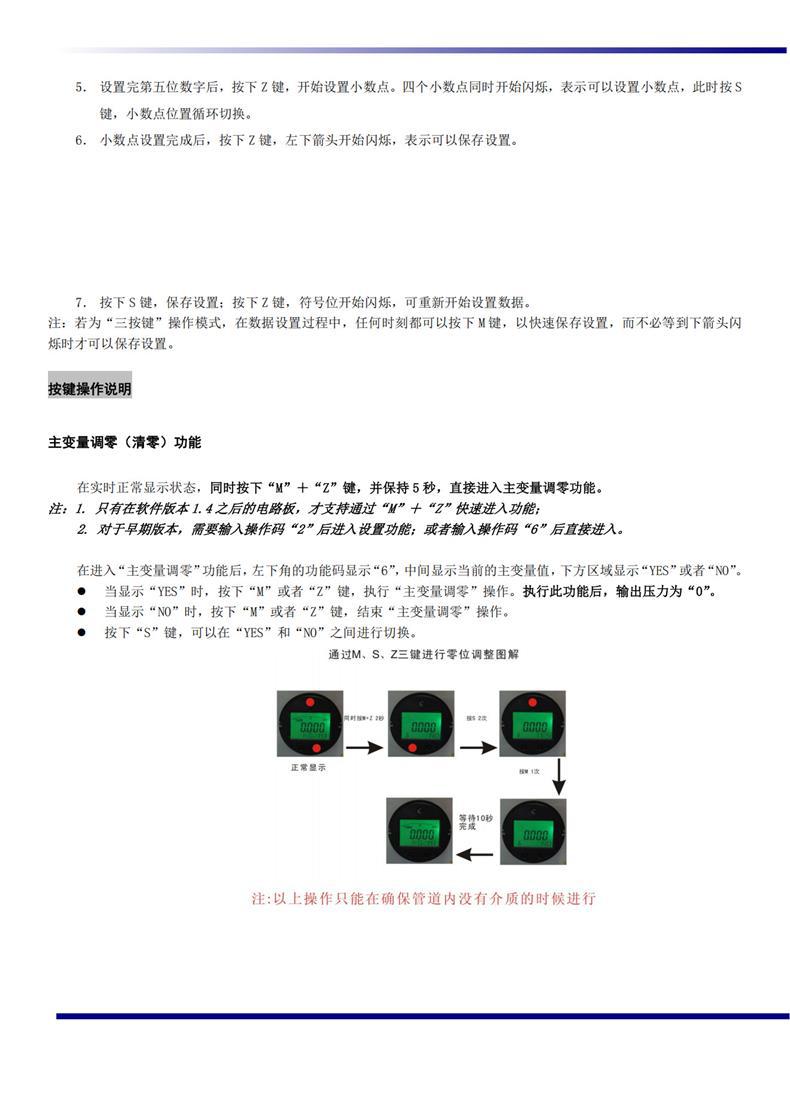

- 调零安全警告：在进行“主变量调零”操作前，必须确保管道内没有介质。若在充满介质的情况下强制调零，将导致测量数据严重错误。

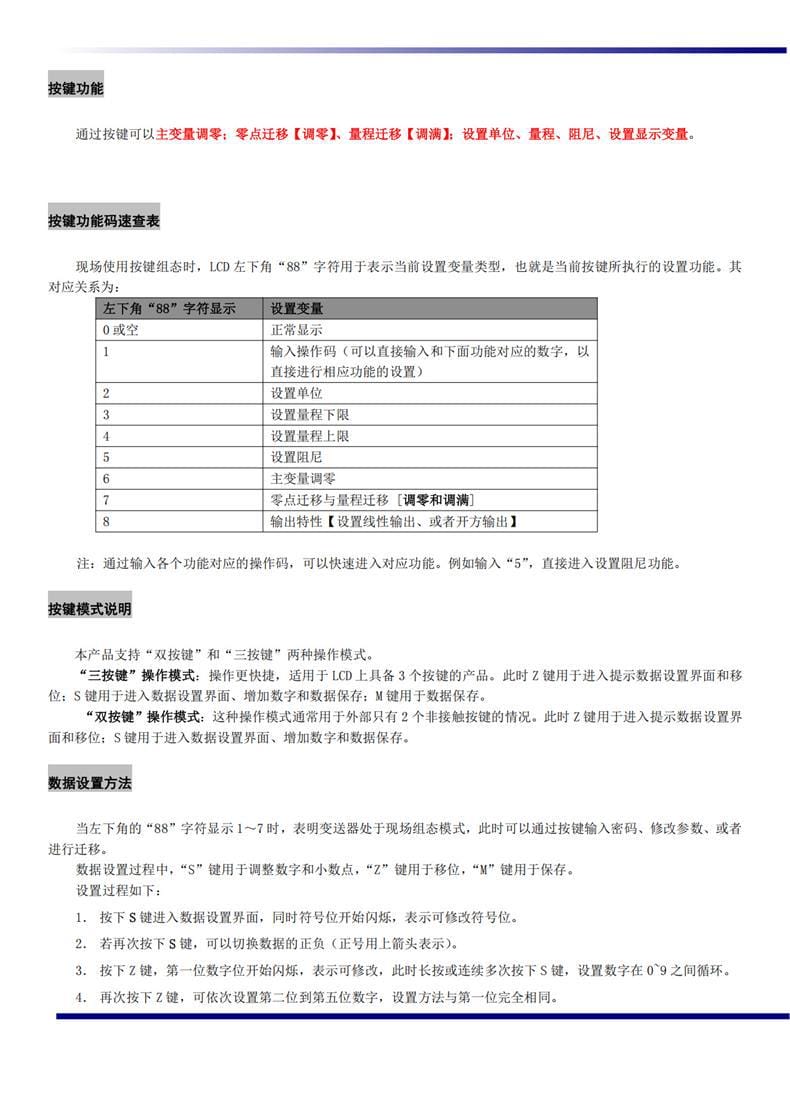

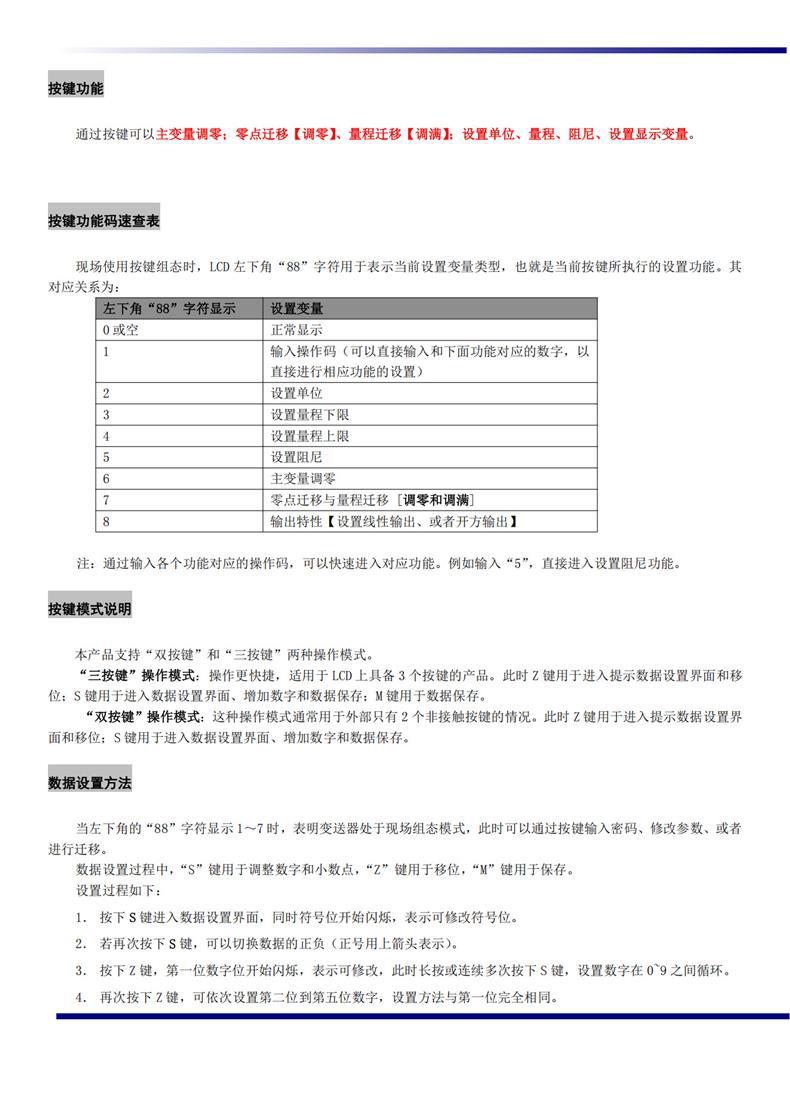

- 按键操作规范：
- 本产品支持“双按键”和“三按键”两种操作模式。
- 现场组态时，LCD 左下角"88"字符表示当前设置变量类型。例如输入"5"可快速进入设置阻尼功能。
- 若启动写保护，LCD 显示"0m"；若启动温度显示，正常显示时左下角"88"字符显示温度，超限则报警。
- 版本兼容性：只有在软件版本 1.4 之后的电路板才支持通过"M"+"Z"键组合快速进入调零功能；早期版本需输入操作码"2"后进入设置功能，或直接输入操作码"6"。
- 电源稳定性：请使用稳定的直流电源供电（16-30VDC），电压波动过大可能影响信号输出精度。
- 环境适应性：请确保工作环境温度在 -10~60℃之间，湿度不超过 90%，避免在高温高湿或极端环境下长期使用。
- 定期维护：虽然设备无需定期清洗，但建议定期检查触液材质是否与当前介质兼容，防止腐蚀造成泄漏或测量漂移。
- 通讯状态指示：当处于通讯状态时，LCD 左上角会有闪烁图标提示；开方输出模式下，LCD 显示根号符号；固定输出电流模式下，显示"FIX"。
注：以上信息基于中优创仪官方技术文档整理，具体选型请以实际工况咨询专业工程师。
